2021 YAMAHA NMAX 125 USB

1-1
1

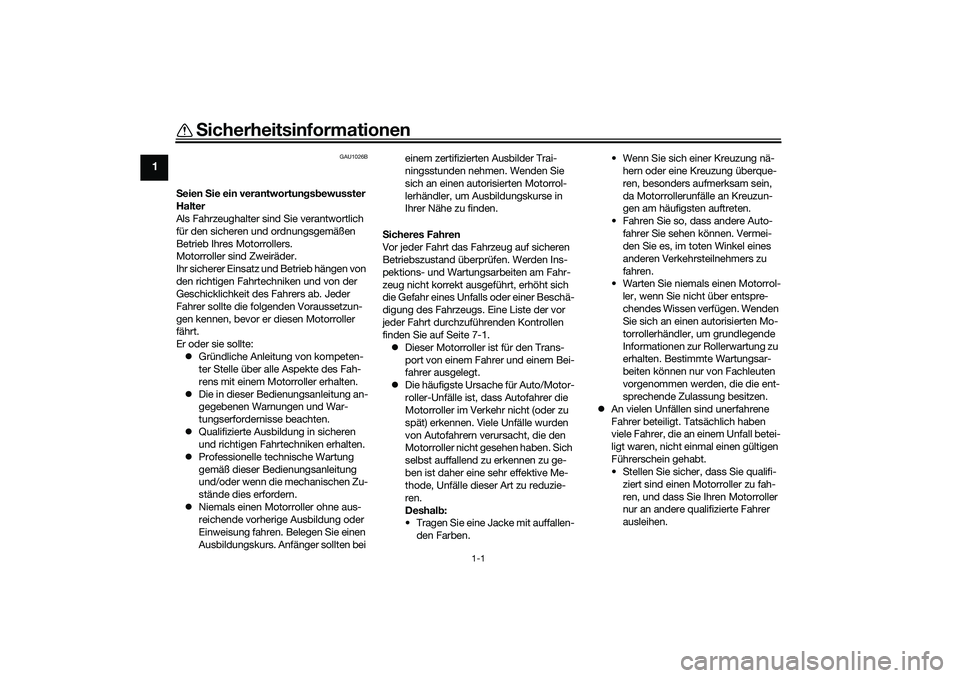

Sicherheitsinformationen
GAU1026B
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er diesen Motorroller
fährt.
Er oder sie sollte:
Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorroller erhalten.
Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
Niemals einen Motorroller ohne aus-
reichende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrol-
lerhändler, um Ausbildungskurse in
Ihrer Nähe zu finden.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 7-1.
Dieser Motorroller ist für den Trans-
port von einem Fahrer und einem Bei-
fahrer ausgelegt.
Die häufigste Ursache für Auto/Motor-
roller-Unfälle ist, dass Autofahrer die
Motorroller im Verkehr nicht (oder zu
spät) erkennen. Viele Unfälle wurden
von Autofahrern verursacht, die den
Motorroller nicht gesehen haben. Sich
selbst auffallend zu erkennen zu ge-
ben ist daher eine sehr effektive Me-
thode, Unfälle dieser Art zu reduzie-
ren.
Deshalb:
• Tragen Sie eine Jacke mit auffallen-
den Farben.• Wenn Sie sich einer Kreuzung nä-
hern oder eine Kreuzung überque-
ren, besonders aufmerksam sein,
da Motorrollerunfälle an Kreuzun-
gen am häufigsten auftreten.
• Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals einen Motorrol-
ler, wenn Sie nicht über entspre-
chendes Wissen verfügen. Wenden
Sie sich an einen autorisierten Mo-
torrollerhändler, um grundlegende
Informationen zur Rollerwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.
An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Führerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.UBALG0G0.book Page 1 Friday, October 2, 2020 9:52 AM

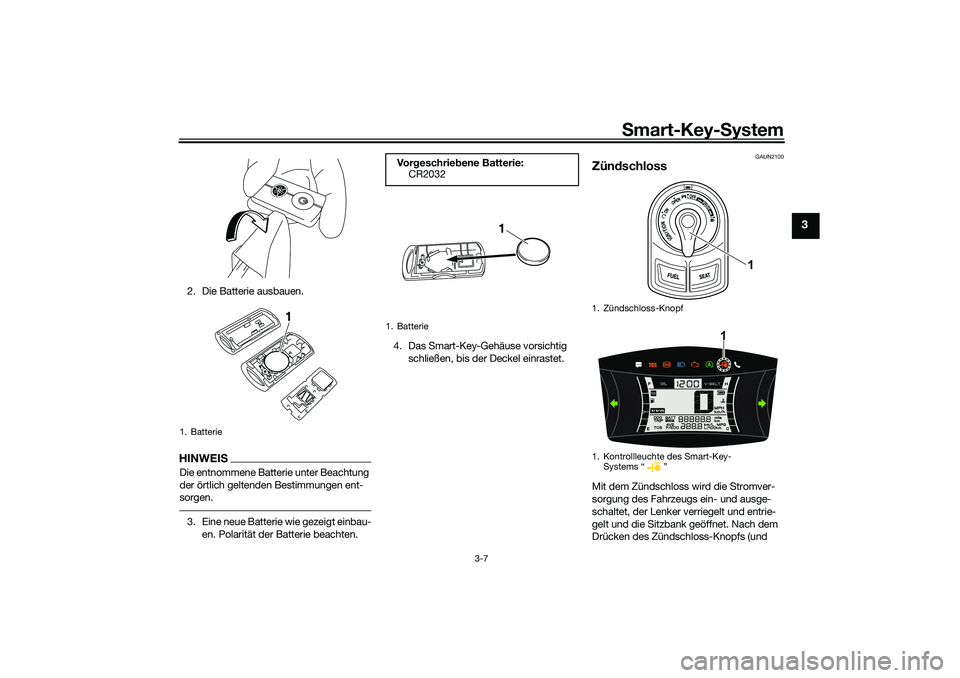

Smart-Key-System
3-7
3
2. Die Batterie ausbauen.HINWEISDie entnommene Batterie unter Beachtung
der örtlich geltenden Bestimmungen ent-
sorgen.3. Eine neue Batterie wie gezeigt einbau-
en. Polarität der Batterie beachten.4. Das Smart-Key-Gehäuse vorsichtig
schließen, bis der Deckel einrastet.
GAUN2100
ZündschlossMit dem Zündschloss wird die Stromver-
sorgung des Fahrzeugs ein- und ausge-
schaltet, der Lenker verriegelt und entrie-
gelt und die Sitzbank geöffnet. Nach dem
Drücken des Zündschloss-Knopfs (und
1. Batterie
1
Vorgeschriebene Batterie:
CR2032
1. Batterie
1
1. Zündschloss-Knopf
1. Kontrollleuchte des Smart-Key-
Systems Ž
1
1
UBALG0G0.book Page 7 Friday, October 2, 2020 9:52 AM

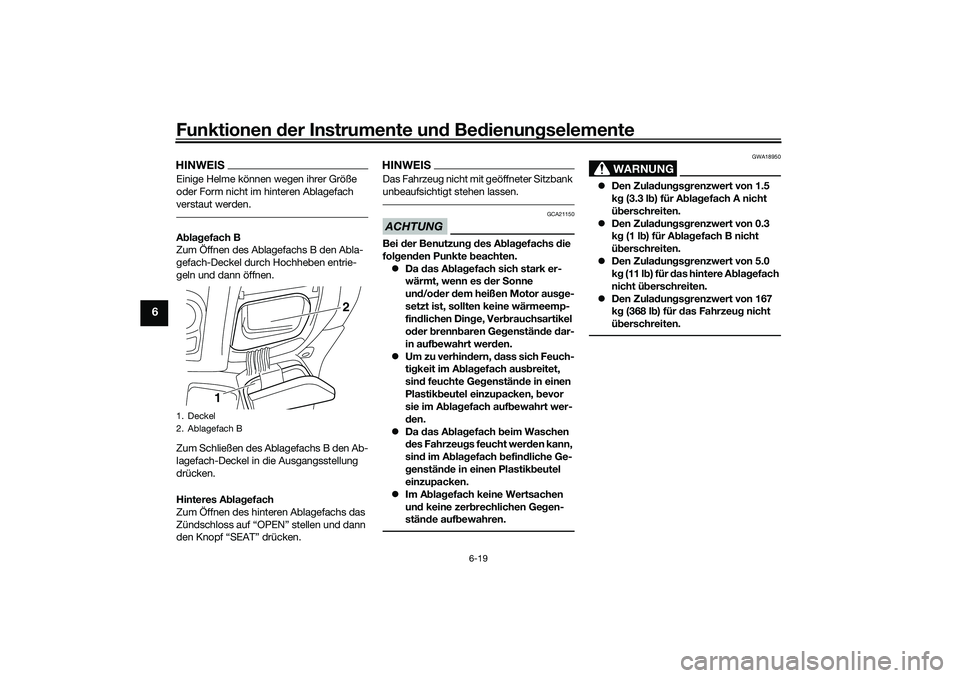

Funktionen der Instrumente und Bedienungselemente
6-19
6
HINWEISEinige Helme können wegen ihrer Größe
oder Form nicht im hinteren Ablagefach
verstaut werden.Ablagefach B
Zum Öffnen des Ablagefachs B den Abla-
gefach-Deckel durch Hochheben entrie-
geln und dann öffnen.
Zum Schließen des Ablagefachs B den Ab-
lagefach-Deckel in die Ausgangsstellung
drücken.
Hinteres Ablagefach
Zum Öffnen des hinteren Ablagefachs das
Zündschloss auf “OPEN” stellen und dann
den Knopf “SEAT” drücken.
HINWEISDas Fahrzeug nicht mit geöffneter Sitzbank
unbeaufsichtigt stehen lassen.ACHTUNG
GCA21150
Bei der Benutzung des Ablagefachs die
folgenden Punkte beachten.
Da das Ablagefach sich stark er-
wärmt, wenn es der Sonne
und/oder dem heißen Motor ausge-
setzt ist, sollten keine wärmeemp-
findlichen Dinge, Verbrauchsartikel
oder brennbaren Gegenstände dar-
in aufbewahrt werden.
Um zu verhindern, dass sich Feuch-
tigkeit im Ablagefach ausbreitet,
sind feuchte Gegenstände in einen
Plastikbeutel einzupacken, bevor
sie im Ablagefach aufb
ewahrt wer-
den.
Da das Ablagefach beim Waschen
des Fahrzeugs feucht werden kann,
sind im Ablagefach befindliche Ge-
genstände in einen Plastikbeutel
einzupacken.
Im Ablagefach keine Wertsachen
und keine zerbrechlichen Gegen-
stände aufbewahren.
WARNUNG
GWA18950
Den Zuladungsgrenzwert von 1.5
kg (3.3 lb) für Ablagefach A nicht
überschreiten.
Den Zuladungsgrenzwert von 0.3
kg (1 lb) für Ablagefach B nicht
überschreiten.
Den Zuladungsgrenzwert von 5.0
kg (11 lb) für das hintere Ablagefach
nicht überschreiten.
Den Zuladungsgrenzwert von 167
kg (368 lb) für das Fahrzeug nicht
überschreiten.
1. Deckel
2. Ablagefach B
12
UBALG0G0.book Page 19 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-3
9
GAU71021
HINWEISDie Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf der gefahrenen Strecke, durchge-
führt wird.
Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU71041

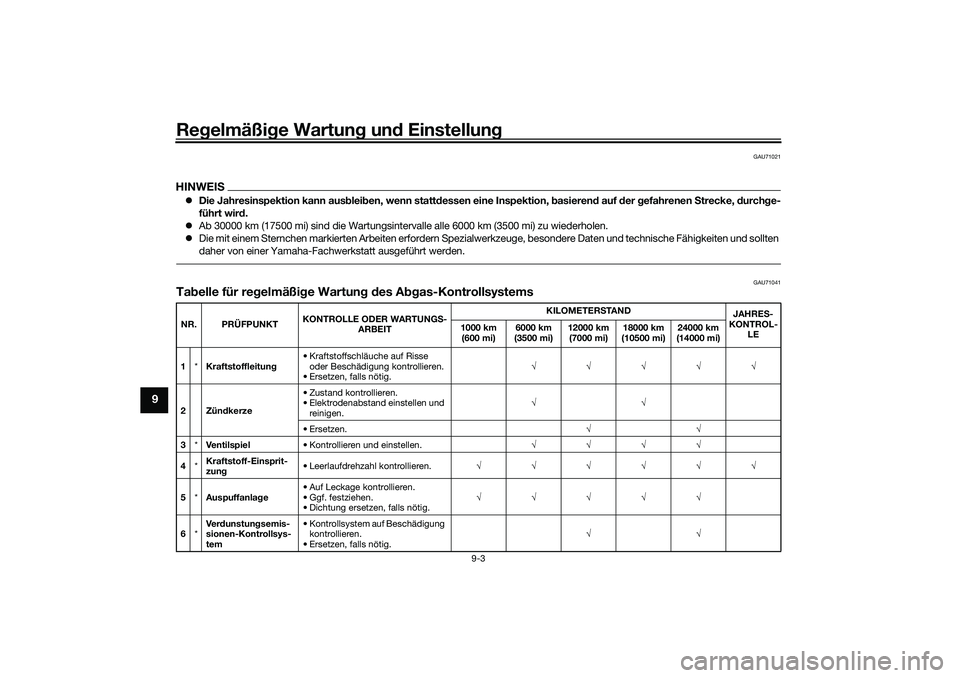

Tabelle für regelmäßige Wartung des Abgas-KontrollsystemsNR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Kraftstoffleitung• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.
• Ersetzen, falls nötig.
2Zündkerze• Zustand kontrollieren.
• Elektrodenabstand einstellen und
reinigen.
•Ersetzen.
3*Ve n t i l sp i e l• Kontrollieren und einstellen.
4*Kraftstoff-Einsprit-
zung• Leerlaufdrehzahl kontrollieren.
5*Auspuffanlage• Auf Leckage kontrollieren.
• Ggf. festziehen.
• Dichtung ersetzen, falls nötig.
6*Ve rdunstungsemis-
sionen-Kontrollsys-
tem• Kontrollsystem auf Beschädigung
kontrollieren.
• Ersetzen, falls nötig.
UBALG0G0.book Page 3 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-10
9
2. Die Windschutzscheibe festschrau-
ben.
GAU67161
Zündkerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Abdeckungen A und B abnehmen.
(Siehe Seite 9-8.)
3. Den Zündkerzenstecker abziehen.4. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.
Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEISWeist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
1. Zündkerzenstecker
1
1. Zündkerzenschlüssel
1
UBALG0G0.book Page 10 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-23
9
GAU50861

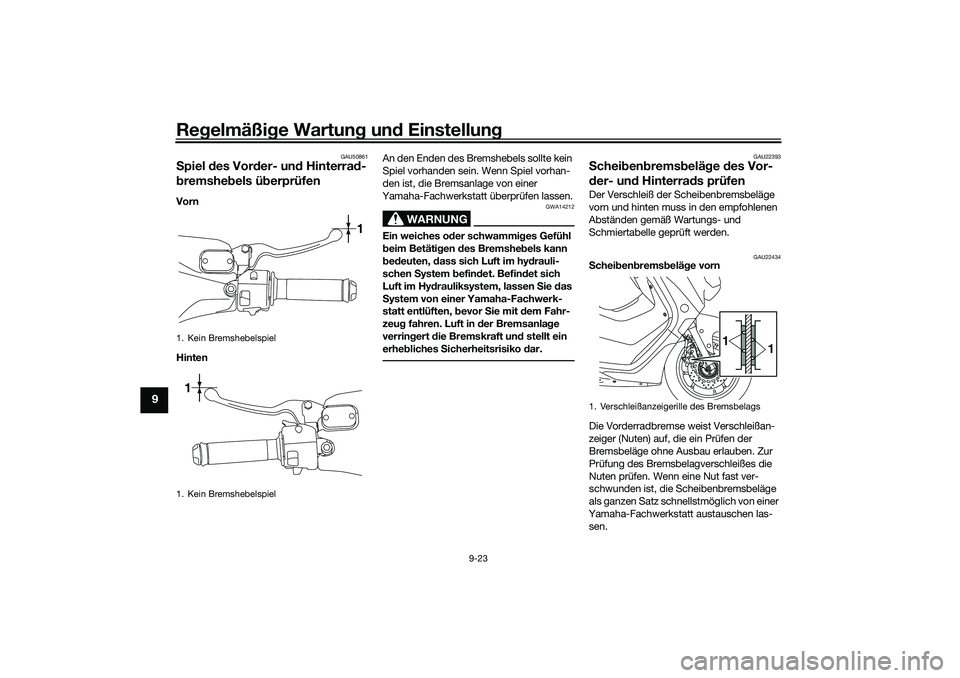

Spiel des Vorder- und Hinterrad-
bremshebels überprüfenVorn
HintenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches oder schwammiges Gefühl
beim Betätigen des Bremshebels kann
bedeuten, dass sich Luft im hydrauli-
schen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit dem Fahr-
zeug fahren. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
GAU22393
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22434
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Kein Bremshebelspiel
1. Kein Bremshebelspiel
1
1
1. Verschleißanzeigerille des Bremsbelags
1
1
UBALG0G0.book Page 23 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-24
9
GAU22461

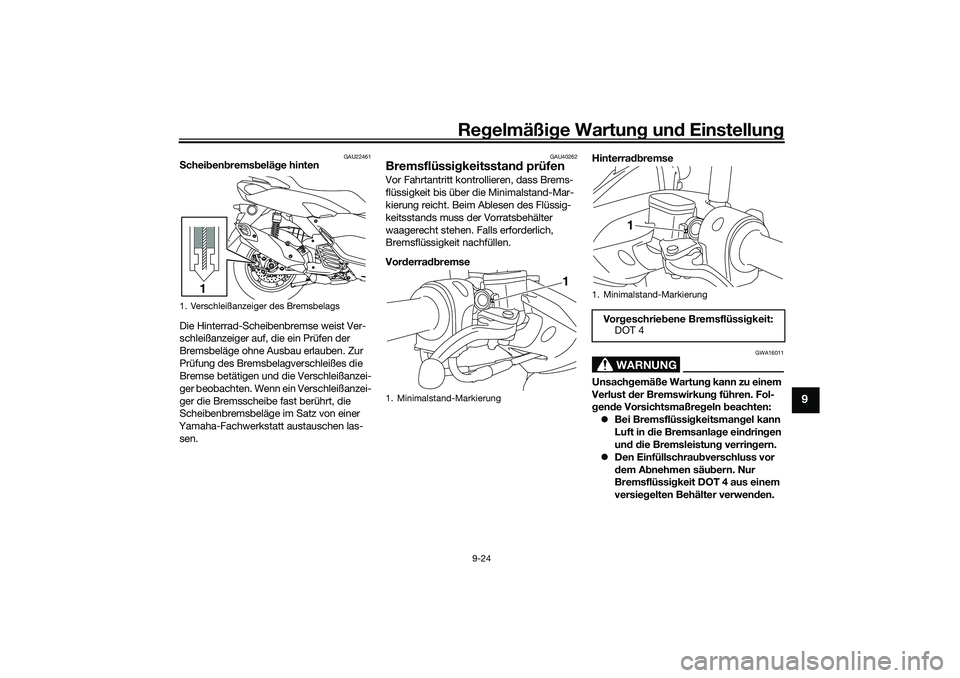

Scheibenbremsbeläge hinten
Die Hinterrad-Scheibenbremse weist Ver-
schleißanzeiger auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Bremse betätigen und die Verschleißanzei-
ger beobachten. Wenn ein Verschleißanzei-
ger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU40262
Bremsflüssigkeitsstand prüfenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des Flüssig-
keitsstands muss der Vorratsbehälter
waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
VorderradbremseHinterradbremse
WARNUNG
GWA16011
Unsachgemäße Wartung kann zu einem
Verlust der Bremswirkung führen. Fol-
gende Vorsichtsmaßregeln beachten:
Bei Bremsflüssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und die Bremsleistung verringern.
Den Einfüllschraubverschluss vor
dem Abnehmen säubern. Nur
Bremsflüssigkeit DOT 4 aus einem
versiegelten Behälter verwenden.
1. Verschleißanzeiger des Bremsbelags
1
1. Minimalstand-Markierung
1
1. Minimalstand-Markierung
Vo rgeschriebene Bremsflüssigkeit:
DOT 4
1
UBALG0G0.book Page 24 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-30
9

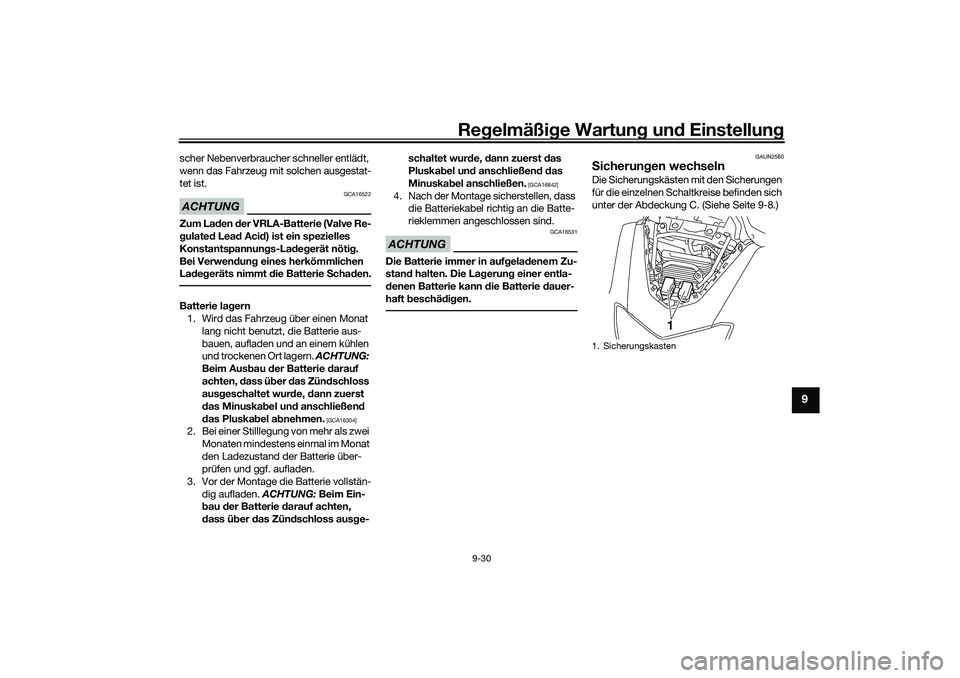

scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.ACHTUNG
GCA16522
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass über das Zündschloss
ausgeschaltet wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16304]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass über das Zündschloss ausge-schaltet wurde, dann zuerst das
Pluskabel und anschließend das
Minuskabel anschließen.
[GCA16842]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.
GAUN2580
Sicherungen wechselnDie Sicherungskästen mit den Sicherungen
für die einzelnen Schaltkreise befinden sich
unter der Abdeckung C. (Siehe Seite 9-8.)1. Sicherungskasten
1
UBALG0G0.book Page 30 Friday, October 2, 2020 9:52 AM
