Funktionen der Instrumente und Bedienungselemente
6-1
6
GAU77123
Kontrollleuchten und Warn-
leuchten
GAU88900
Blinker-Kontrollleuchten “ ” und“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU88910
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU88711
Störungs-Kontrollleuchte (MIL) “ ”
Diese Leuchte schaltet sich ein oder blinkt,
wenn im Motor- oder einem anderen Fahr-
zeug-Regelsystem ein Problem erkannt
wird. Lassen Sie in diesem Fall das On-
Board-Diagnosesystem von einer Yamaha-
Fachwerkstatt überprüfen. Der elektrische
Stromkreis der Warnleuchte kann durch
Einschalten der Fahrzeug-Stromversor-
gung geprüft werden. Die Leuchte sollte ei-
nige Sekunden lang aufleuchten und dann
erlöschen. Falls die Leuchte sich beim Ein-
schalten des Fahrzeugs nicht einschaltet
oder falls sie nicht erlischt, das Fahrzeug
von einer Yamaha-Fachwerkstatt kontrol-
lieren lassen.ACHTUNG
GCA26820
Wenn die MIL zu blinken beginnt, die
Motordrehzahl reduzieren, um Schäden
an der Auspuffanlage zu vermeiden.
HINWEISDer Motor wird für das On-Board-Diagno-
sesystem sensibel gesteuert, um eine Ver-
schlechterung und Störung des Abgas-Re-
gelsystems zu erkennen. Aufgrund dieser
Spezifikation kann die MIL aufgrund von
Fahrzeugmodifikationen, mangelnder War-
tung oder übermäßiger oder unsachgemä-
ßer Nutzung des Fahrzeugs eingeschaltet
werden oder blinken. Um dies zu verhin-
dern, diese Vorsichtsmaßnahmen beach-
ten.
Nicht versuchen, die Software des
Motorsteuergeräts zu modifizieren.
Kein elektrisches Zubehör hinzufügen,
das die Motorsteuerung stört.
Kein Ersatzteilmarkt-Zubehör oder
Teile wie Aufhängung, Zündkerzen,
Einspritzdüsen, Auspuffanlage ver-
wenden.
Nicht die Spezifikationen des An-
triebsstrangs (Kette, Kettenräder, Rä-
der, Reifen usw.) ändern.
Nicht den O2-Sensor, das Luftan-
saugsystem oder Abgasteile (Kataly-
satoren oder EXUP usw.) entfernen
oder verändern.
Korrekten Keilriemen und Antriebsrie-
men beibehalten (falls derart ausge-
rüstet).
1. Blinker-Kontrollleuchte links “ ”
2. Kontrollleuchte für eingehende
Benachrichtigungen “ ”
3. Kontrollleuchte für das
Traktionskontrollsystem “ ”
4. ABS-Warnleuchte “ ”
5. Fernlicht-Kontrollleuchte “ ”
6. Störungs-Kontrollleuchte “ ”
7. Stopp- und Startsystem-
Kontrollleuchte “ ”
8. Kontrollleuchte des Smart-Key-
Systems “ ”
9. Kontrollleuchte für eingehende Anrufe “ ”
10.Blinker-Kontrollleuchte rechts “ ”
4 110
5
6
7
8
23 9
UBALG0G0.book Page 1 Friday, October 2, 2020 9:52 AM

Funktionen der Instrumente und Bedienungselemente
6-12
6
GAU53142
ABSDas Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen
getrennten Regelkreis für Vorder- und Hin-
terradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel zu
spüren. Bremsen Sie in diesem Fall einfach
kontinuierlich weiter und lassen Sie das
ABS arbeiten. Bremsen Sie nicht “pum-
pend”, da dies die Bremswirkung reduziert.
WARNUNG
GWA16051
Auch mit ABS stets einen der Fahrge-
schwindigkeit entsprechend ausrei-
chenden Sicherheitsabstand wahren.
Das ABS vermag nur lange Brems-
wege zu verkürzen.
Auf bestimmten Fahrbahnoberflä-
chen, zum Beispiel auf unbefestig-
ten Straßen oder auf Schotterpis-
ten, kann der Bremsweg mit ABS
sogar länger sein als ohne.Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.
HINWEISDas ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr
erreicht hat, einen Selbsttest durch.
Während dieses Tests ist an der
Frontpartie des Fahrzeugs ein “Kli-
cken” zu hören und selbst bei leich-
tem Ziehen an einem der Bremshebel
ist außerdem eine leichte Vibration am
Hebel zu spüren, was jedoch kein An-
zeichen für eine Störung ist.
Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre Yamaha-
Fachwerkstatt.ACHTUNG
GCA20100
Vorsichtig vorgehen, um den Radsensor
oder Radsensor-Rotor nicht zu beschä-
digen; ansonsten kann es zu einer Fehl-
funktion des ABS kommen.
1. Vorderrad-Sensor
2. Sensor-Rotor vorn
1. Hinterrad-Sensor
2. Sensor-Rotor hinten
2
1
1
2
UBALG0G0.book Page 12 Friday, October 2, 2020 9:52 AM

Funktionen der Instrumente und Bedienungselemente
6-14
6
Zurückstellen des Traktionskontrollsys-
tems
Das Traktionskontrollsystem wird unter be-
stimmten Umständen deaktiviert; z. B.
beim Erkennen eines Sensorfehlers oder
wenn nur ein Rad länger als einige Sekun-
den gedreht werden darf. Sollte dies ge-
schehen, schalten sich die “ ”-Kontroll-
leuchte und möglicherweise auch
die “ ”-Warnleuchte ein.HINWEISWenn sich das Fahrzeug auf dem Haupt-
ständer befindet, den Motor nicht über ei-
nen längeren Zeitraum hochdrehen. An-dernfalls wird das Traktionskontrollsystem
automatisch deaktiviert und erfordert eine
Zurückstellung.
Wenn das Traktionskontrollsystem auto-
matisch deaktiviert wird, wie folgt eine Zu-
rückstellung versuchen.
1. Das Fahrzeug anhalten und vollstän-
dig ausschalten.
2. Einige Sekunden lang warten und
dann die Stromversorgung des Fahr-
zeugs wieder einschalten.
3. Die Ž-Kontrollleuchte sollte erlö-
schen und das System eingeschaltet
werden.HINWEISWenn die Ž-Kontrollleuchte nach dem
Zurückstellen nicht erlischt, kann das Fahr-
zeug weiterhin gefahren werden; das Fahr-
zeug sollte jedoch sobald wie möglich von
einer Yamaha-Fachwerkstatt überprüft
werden.4. Lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen
und die Ž-Warnleuchte ausschal-
ten.
GAUN2571
TankverschlussZum Öffnen des Tankverschlussdeckels
das Zündschloss auf “OPEN” stellen und
dann den Knopf “FUEL” drücken.
Den Tankverschlussdeckel zum Öffnen ge-
gen den Uhrzeigersinn drehen und abzie-
hen.
1. Kontrollleuchte für das
Traktionskontrollsystem “ ”
2. Motorstörungs-Warnleuchte “ ”
1
2
1.
1. Tankverschlussdeckel
2. Tankverschluss
1
1
2
UBALG0G0.book Page 14 Friday, October 2, 2020 9:52 AM

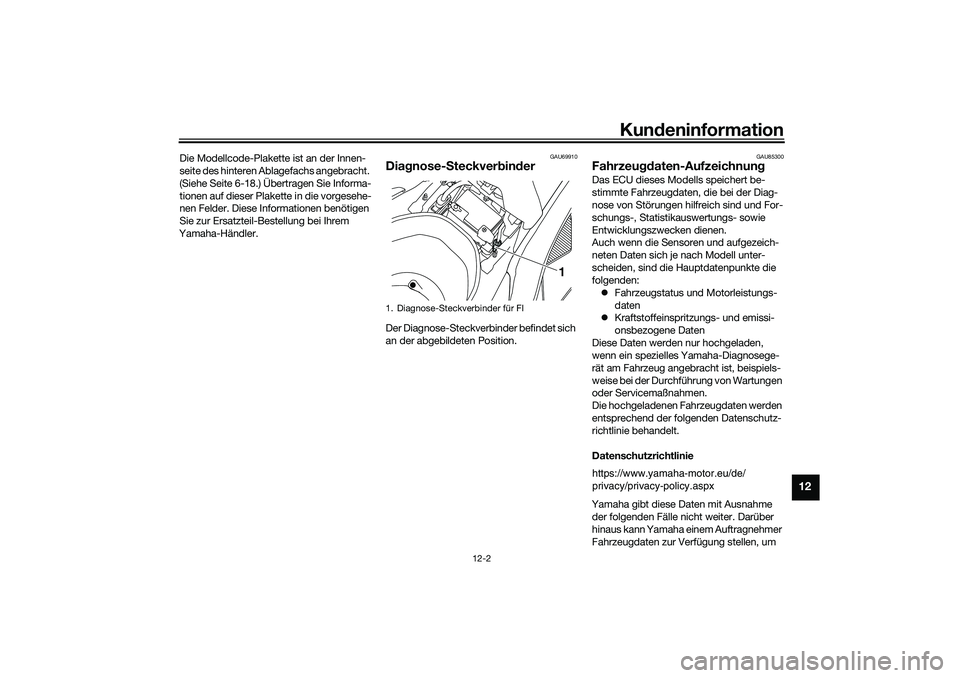

Kundeninformation
12-2
12
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 6-18.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
GAU69910
Diagnose-SteckverbinderDer Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU85300
Fahrzeugdaten-AufzeichnungDas ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs-, Statistikauswertungs- sowie
Entwicklungszwecken dienen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:
Fahrzeugstatus und Motorleistungs-
daten
Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Diese Daten werden nur hochgeladen,
wenn ein spezielles Yamaha-Diagnosege-
rät am Fahrzeug angebracht ist, beispiels-
weise bei der Durchführung von Wartungen
oder Servicemaßnahmen.
Die hochgeladenen Fahrzeugdaten werden
entsprechend der folgenden Datenschutz-
richtlinie behandelt.
Datenschutzrichtlinie
Yamaha gibt diese Daten mit Ausnahme
der folgenden Fälle nicht weiter. Darüber
hinaus kann Yamaha einem Auftragnehmer
Fahrzeugdaten zur Verfügung stellen, um
1. Diagnose-Steckverbinder für FI
1
https://www.yamaha-motor.eu/de/
privacy/privacy-policy.aspx
