2021 YAMAHA MT-09 Betriebsanleitungen (in German)

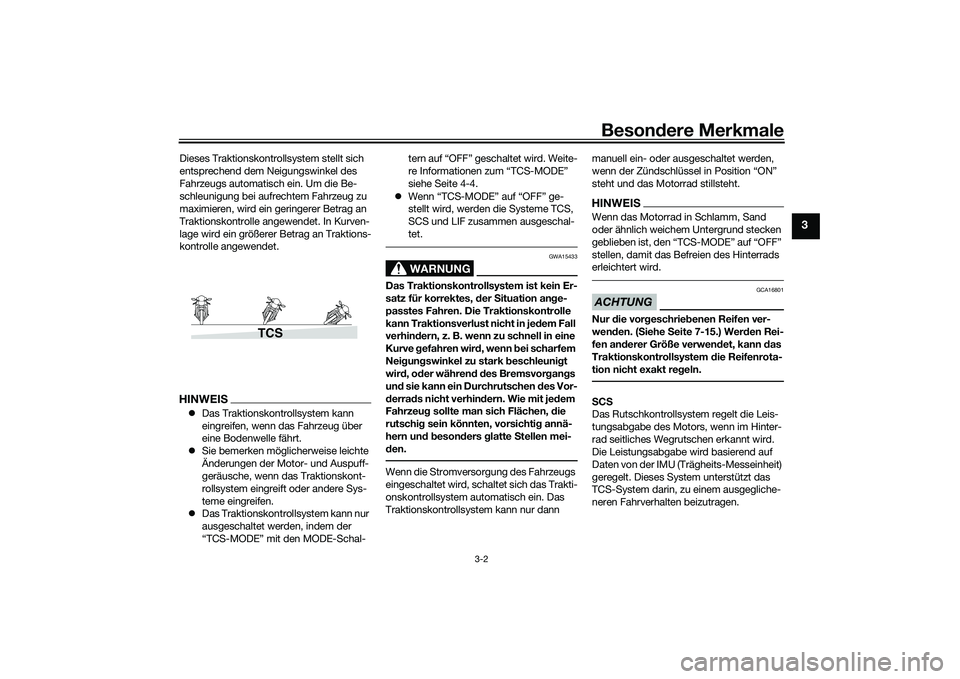

Besondere Merkmale
3-2
3
Dieses Traktionskontrollsystem stellt sich
entsprechend dem Neigungswinkel des
Fahrzeugs automatisch ein. Um die Be-
schleunigung bei aufrechtem Fahrzeug zu
maximieren, wird ein geringerer Betrag an
Traktionskontrolle angewendet. In Kurven-
lage wird ein größerer Betrag an Traktions-
kontrolle angewendet.HINWEIS Das Traktionskontrollsystem kann
eingreifen, wenn das Fahrzeug über
eine Bodenwelle fährt.
 Sie bemerken möglicherweise leichte
Änderungen der Motor- und Auspuff-
geräusche, wenn das Traktionskont-
rollsystem eingreift oder andere Sys-
teme eingreifen.
 Das Traktionskontrollsystem kann nur
ausgeschaltet werden, indem der
“TCS-MODE” mit den MODE-Schal- tern auf “OFF” geschaltet wird. Weite-
re Informationen zum “TCS-MODE”
siehe Seite 4-4.
 Wenn “TCS-MODE” auf “OFF” ge-
stellt wird, werden die Systeme TCS,
SCS und LIF zusammen ausgeschal-
tet.
WARNUNG
GWA15433
Das Traktionskontrollsystem ist kein Er-
satz für korrektes, d er Situation an ge-
passtes Fahren. Die Traktionskontrolle
kann Traktionsverlust nicht in je dem Fall
verhin dern, z. B. wenn zu schnell in eine
Kurve gefahren wir d, wenn b ei scharfem
Nei gun gswinkel zu stark beschleuni gt
wir d, o der währen d d es Bremsvor gan gs
un d sie kann ein Durchrutschen des Vor-
d erra ds nicht verhin dern. Wie mit jed em
Fahrzeug sollte man sich Flächen, die
rutschi g sein könnten, vorsichti g annä-
hern un d b eson ders glatte Stellen mei-
d en.Wenn die Stromversorgung des Fahrzeugs
eingeschaltet wird, schaltet sich das Trakti-
onskontrollsystem automatisch ein. Das
Traktionskontrollsystem kann nur dann manuell ein- oder ausgeschaltet werden,
wenn der Zündschlüssel in Position “ON”
steht und das Motorrad stillsteht.
HINWEISWenn das Motorrad in Schlamm, Sand
oder ähnlich weichem Untergrund stecken

stellen, damit das Befreien des Hinterrads
erleichtert wird.ACHTUNG
GCA16801
Nur
die vor geschrie benen Reifen ver-
wen den. ( Siehe Seite 7-15.) Wer den Rei-
fen an derer Größe verwen det, kann das
Traktionskontrollsystem die Reifenrota-
tion nicht exakt re geln.S C S
Das Rutschkontrollsystem regelt die Leis-
tungsabgabe des Motors, wenn im Hinter-
rad seitliches Wegrutschen erkannt wird.
Die Leistungsabgabe wird basierend auf
Daten von der IMU (Trägheits-Messeinheit)
geregelt. Dieses System unterstützt das
TCS-System darin, zu einem ausgegliche-
neren Fahrverhalten beizutragen.
TCS
UB7NG0G0.book Page 2 Monday, October 5, 2020 3:45 PM

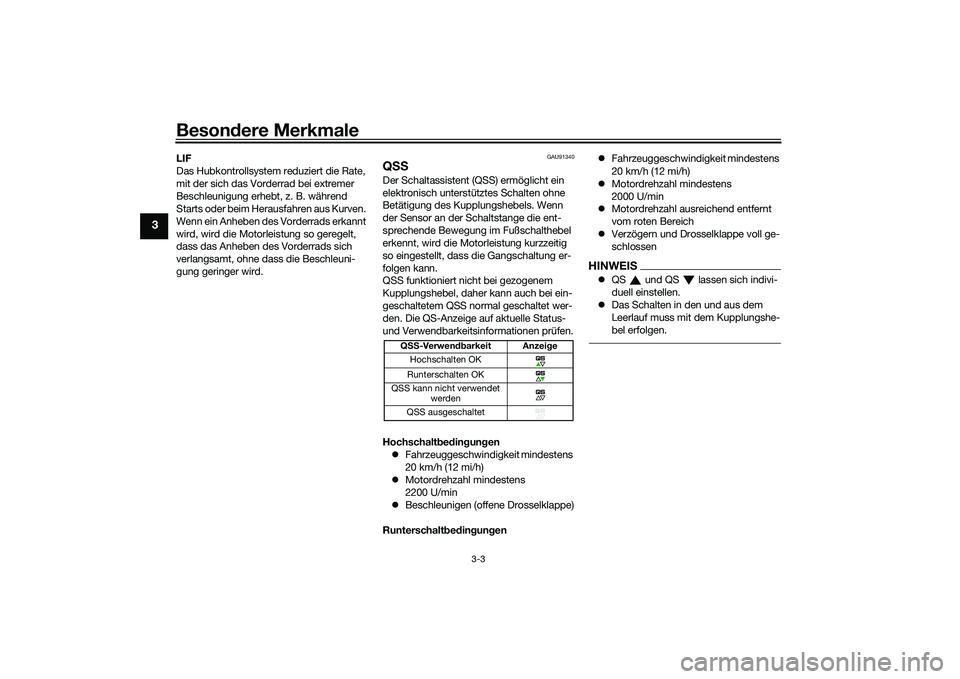

Besondere Merkmale
3-3
3
LIF
Das Hubkontrollsystem reduziert die Rate,
mit der sich das Vorderrad bei extremer
Beschleunigung erhebt, z. B. während
Starts oder beim Herausfahren aus Kurven.
Wenn ein Anheben des Vorderrads erkannt
wird, wird die Motorleistung so geregelt,
dass das Anheben des Vorderrads sich
verlangsamt, ohne dass die Beschleuni-
gung geringer wird.
GAU91340
Q SSDer Schaltassistent (QSS) ermöglicht ein
elektronisch unterstütztes Schalten ohne
Betätigung des Kupplungshebels. Wenn
der Sensor an der Schaltstange die ent-
sprechende Bewegung im Fußschalthebel
erkennt, wird die Motorleistung kurzzeitig
so eingestellt, dass die Gangschaltung er-
folgen kann.
QSS funktioniert nicht bei gezogenem
Kupplungshebel, daher kann auch bei ein-
geschaltetem QSS normal geschaltet wer-
den. Die QS-Anzeige auf aktuelle Status-
und Verwendbarkeitsinformationen prüfen.
Hochschalt bed in gun gen
 Fahrzeuggeschwindigkeit mindestens
20 km/h (12 mi/h)
 Motordrehzahl mindestens
2200 U/min
 Beschleunigen (offene Drosselklappe)
Runterschalt bed in gun gen 
Fahrzeuggeschwindigkeit mindestens
20 km/h (12 mi/h)
 Motordrehzahl mindestens
2000 U/min
 Motordrehzahl ausreichend entfernt
vom roten Bereich
 Verzögern und Drosselklappe voll ge-
schlossen
HINWEISQS und QS lassen sich indivi-
duell einstellen.
 Das Schalten in den und aus dem
Leerlauf muss mit dem Kupplungshe-
bel erfolgen.
QSS -Verwen dbarkeit Anzei ge
Hochschalten OK
Runterschalten OK
QSS kann nicht verwendet werden
QSS ausgeschaltet
UB7NG0G0.book Page 3 Monday, October 5, 2020 3:45 PM

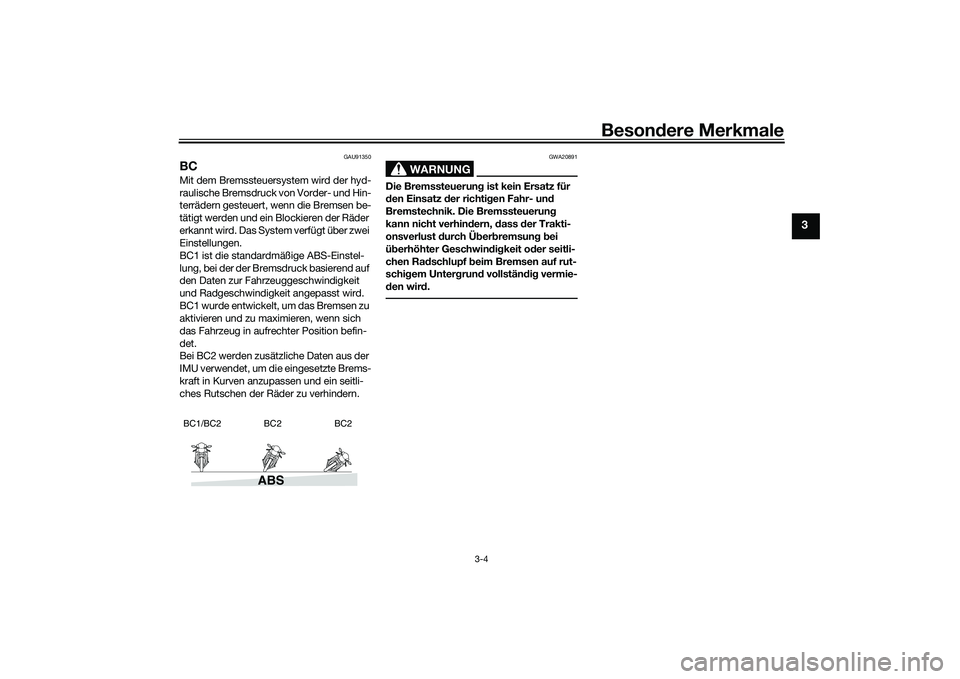

Besondere Merkmale
3-4
3
GAU91350
BCMit dem Bremssteuersystem wird der hyd-
raulische Bremsdruck von Vorder- und Hin-
terrädern gesteuert, wenn die Bremsen be-
tätigt werden und ein Blockieren der Räder
erkannt wird. Das System verfügt über zwei
Einstellungen.
BC1 ist die standardmäßige ABS-Einstel-
lung, bei der der Bremsdruck basierend auf
den Daten zur Fahrzeuggeschwindigkeit
und Radgeschwindigkeit angepasst wird.
BC1 wurde entwickelt, um das Bremsen zu
aktivieren und zu maximieren, wenn sich
das Fahrzeug in aufrechter Position befin-
det.
Bei BC2 werden zusätzliche Daten aus der
IMU verwendet, um die eingesetzte Brems-
kraft in Kurven anzupassen und ein seitli-
ches Rutschen der Räder zu verhindern.
WARNUNG
GWA20891
Die Bremssteuerun g ist kein Ersatz für
d en Einsatz d er richtigen Fahr- un d
Bremstechnik. Die Bremssteuerun g
kann nicht verhin dern, dass der Trakti-
onsverlust durch Ü ber bremsun g b ei
ü b erhöhter Geschwin dig keit o der seitli-
chen Ra dschlupf beim Bremsen auf rut-
schi gem Unter grun d vollstän dig vermie-
d en wir d.
ABS
BC1/BC2 BC2 BC2
UB7NG0G0.book Page 4 Monday, October 5, 2020 3:45 PM

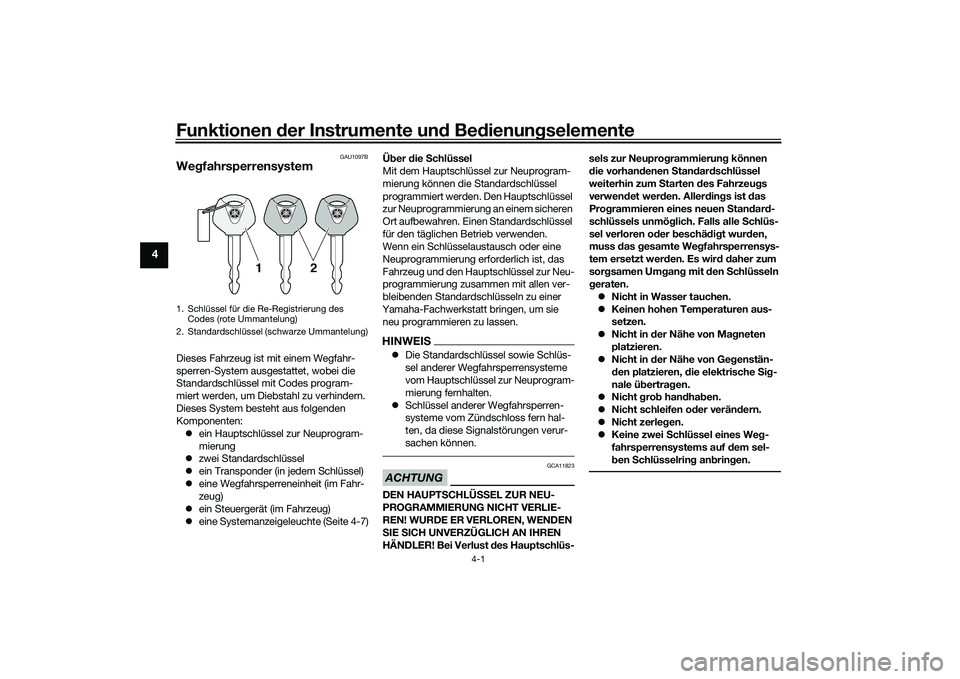

Funktionen der Instru mente un d Be dienun gselemente
4-1
4
GAU1097B
We gfahrsperrensystemDieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes program-
miert werden, um Diebstahl zu verhindern.
Dieses System besteht aus folgenden
Komponenten:
 ein Hauptschlüssel zur Neuprogram-
mierung
 zwei Standardschlüssel
 ein Transponder (in jedem Schlüssel)
 eine Wegfahrsperreneinheit (im Fahr-
zeug)
 ein Steuergerät (im Fahrzeug)
 eine Systemanzeigeleuchte (Seite 4-7) Ü
ber die Schlüssel
Mit dem Hauptschlüssel zur Neuprogram-
mierung können die Standardschlüssel
programmiert werden. Den Hauptschlüssel
zur Neuprogrammierung an einem sicheren
Ort aufbewahren. Einen Standardschlüssel
für den täglichen Betrieb verwenden.
Wenn ein Schlüsselaustausch oder eine
Neuprogrammierung erforderlich ist, das
Fahrzeug und den Hauptschlüssel zur Neu-
programmierung zusammen mit allen ver-
bleibenden Standardschlüsseln zu einer
Yamaha-Fachwerkstatt bringen, um sie neu programmieren zu lassen.
HINWEIS Die Standardschlüssel sowie Schlüs-
sel anderer Wegfahrsperrensysteme
vom Hauptschlüssel zur Neuprogram-
mierung fernhalten.
 Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen verur-
sachen können.ACHTUNG
GCA11823
DEN HAUPT SCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VERLIE-
REN! WURDE ER VERLOREN, WENDEN
S IE SICH UNVERZÜGLICH AN IHREN
HÄNDLER! Bei Verlust des Hauptschlüs- sels zur Neupro
grammierun g können
d ie vorhan denen Stan dar dschlüssel
weiterhin zum Starten des Fahrzeu gs
verwen det wer den. Aller din gs ist d as
Pro grammieren eines neuen Stan dar d-
schlüssels unmö glich. Falls alle Schlüs-
sel verloren o der beschäd ig t wur den,
muss das gesamte We gfahrsperrensys-
tem ersetzt wer den. Es wir d d aher zum
sor gsamen Um gan g mit d en Schlüsseln
g eraten.
 Nicht in Wasser tauchen.
 Keinen hohen Temperaturen aus-
se
tzen.
 Nicht in d er Nähe von Ma gneten
platzieren.
 Nicht in d er Nähe von Ge genstän-
d en platzieren, die elektrische Sig -
nale ü bertra gen.
 Nicht gro b han dha ben.
 Nicht schleifen o der verän dern.
 Nicht zerle gen.
 Keine zwei Schlüssel eines We g-
fahrsperrensystems auf dem sel-
b en Schlüsselrin g an brin gen.
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)UB7NG0G0.book Page 1 Monday, October 5, 2020 3:45 PM

Funktionen der Instru mente un d Be dienun gselemente
4-2
4
GAU10474
Zün d-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrze ugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU84031
ON
Alle Stromkreise werden versorgt, und die
Fahrzeugbeleuchtung ist eingeschaltet.
Der Motor kann gestartet werden. Der
Schlüssel lässt sich in dieser Position nicht
abziehen.HINWEIS Der/Die Scheinwerfer leuchtet/leuch-
ten beim Anlassen des Motors auf.
 Um eine Entladung der Batterie zu
vermeiden, den Schlüssel bei abge-
stelltem Motor nicht in der Ein-Stel-
lung belassen.
GAU10662
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel währen d d er Fahrt nie-
mals auf “OFF” o der “LOCK” drehen.
An derenfalls wir d d ie elektrische Anlag e
aus geschaltet, wo durch es zum Verlust
d er Kontrolle ü ber das Fahrzeu g un d Un-
fällen kommen kann.
GAU73800
LOCK ( Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Mit dem Schlüssel in der Position “OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.
ON
OFF
LOCK
1. Drücken.
2. Abbiegen.12
UB7NG0G0.book Page 2 Monday, October 5, 2020 3:45 PM

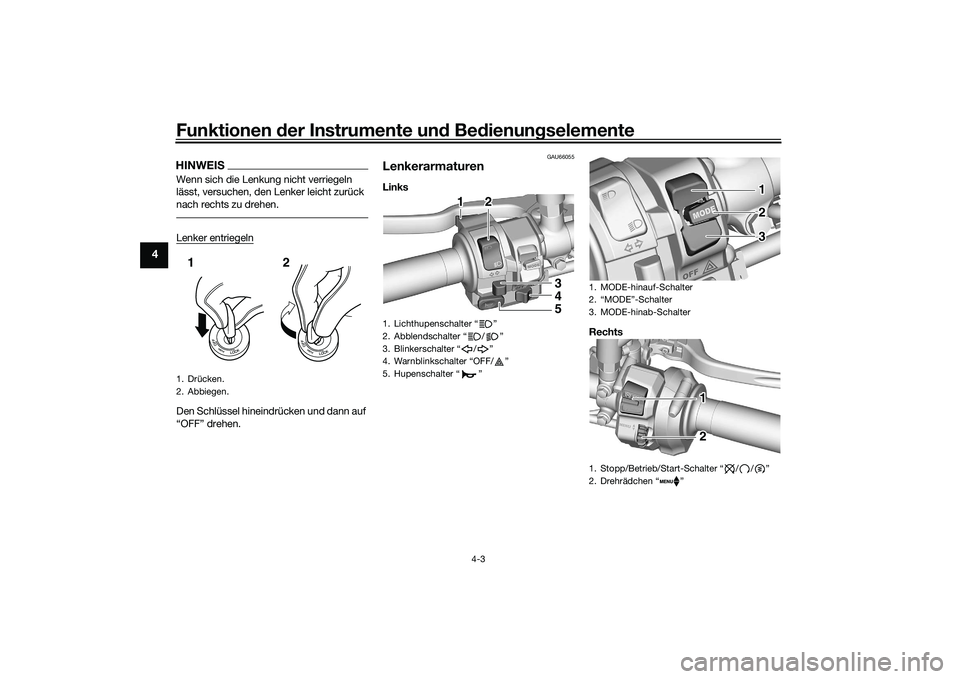

Funktionen der Instru mente un d Be dienun gselemente
4-3
4
HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.Lenker entriegelnDen Schlüssel hineindrücken und dann auf
“OFF” drehen.
GAU66055
LenkerarmaturenLinks
Rechts
1. Drücken.
2. Abbiegen.12
1. Lichthupenschalter Ž
2. Abblendschalter / Ž
3. Blinkerschalter / Ž
4. Ž
5. Hupenschalter Ž
11212
3
4
5
1. MODE-hinauf-Schalter
2. “MODE”-Schalter
3. MODE-hinab-Schalter
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Drehrädchen “ ”
1 1
2
3 1
2
3
1 1 12 2
UB7NG0G0.book Page 3 Monday, October 5, 2020 3:45 PM

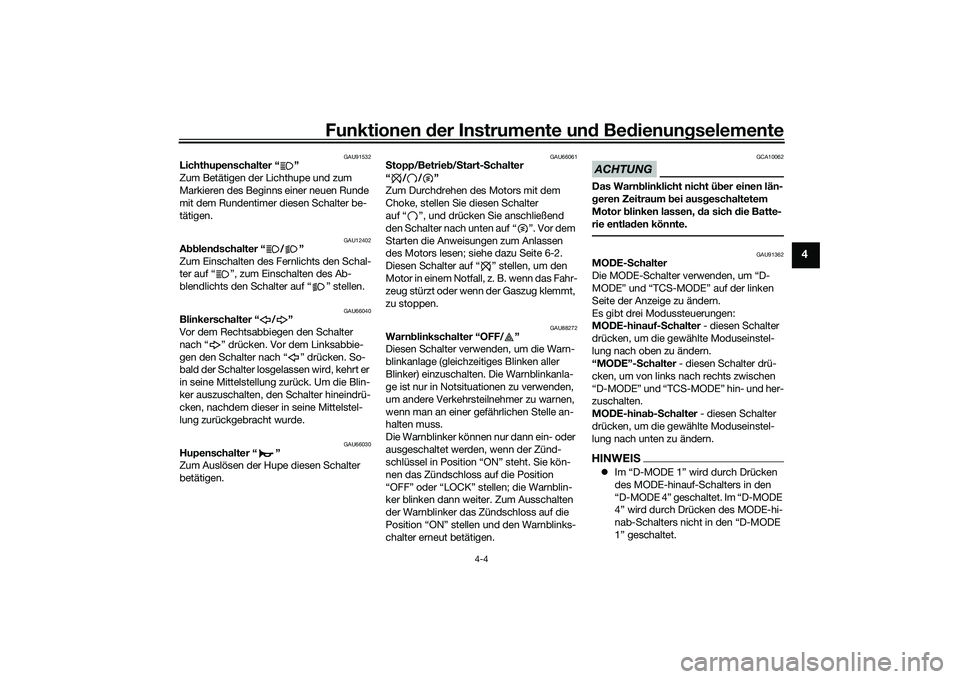

Funktionen der Instru mente un d Be dienun gselemente
4-4
4
GAU91532
Lichthupenschalter “ ”
Zum Betätigen der Lichthupe und zum
Markieren des Beginns einer neuen Runde
mit dem Rundentimer diesen Schalter be-
tätigen.
GAU12402
A bblen dschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU66040
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU66030
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU66061
S topp/Betrie b/S tart- Schalter
“//”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter
auf “ ”, und drücken Sie anschließend
den Schalter nach unten auf “ ”. Vor dem
Starten die Anweisungen zum Anlassen
des Motors lesen; siehe dazu Seite 6-2.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU88272
Warn blinkschalter “OFF/ ”
Diesen Schalter verwenden, um die Warn-
blinkanlage (gleichzeitiges Blinken aller
Blinker) einzuschalten. Die Warnblinkanla-
ge ist nur in Notsituationen zu verwenden,
um andere Verkehrsteilnehmer zu warnen,
wenn man an einer gefährlichen Stelle an-
halten muss.
Die Warnblinker können nur dann ein- oder
ausgeschaltet werden, wenn der Zünd-
schlüssel in Position “ON” steht. Sie kön-
nen das Zündschloss auf die Position
“OFF” oder “LOCK” stellen; die Warnblin-
ker blinken dann weiter. Zum Ausschalten
der Warnblinker das Zündschloss auf die
Position “ON” stellen und den Warnblinks-
chalter erneut betätigen.
ACHTUNG
GCA10062
Das Warn blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, d a sich die Batte-
rie entla den könnte.
GAU91362
MODE- Schalter
Die MODE-Schalter verwenden, um “D-
MODE” und “TCS-MODE” auf der linken
Seite der Anzeige zu ändern.
Es gibt drei Modussteuerungen:
MODE-hinauf- Schalter - diesen Schalter
drücken, um die gewählte Moduseinstel-
lung nach oben zu ändern.
“MODE”- Schalter - diesen Schalter drü-
cken, um von links nach rechts zwischen
“D-MODE” und “TCS-MODE” hin- und her-
zuschalten.
MODE-hina b-S chalter - diesen Schalter
drücken, um die gewählte Moduseinstel-
lung nach unten zu ändern.HINWEIS Im “D-MODE 1” wird durch Drücken
des MODE-hinauf-Schalters in den
“D-MODE 4” geschaltet. Im “D-MODE
4” wird durch Drücken des MODE-hi-
nab-Schalters nicht in den “D-MODE
1” geschaltet.
UB7NG0G0.book Page 4 Monday, October 5, 2020 3:45 PM

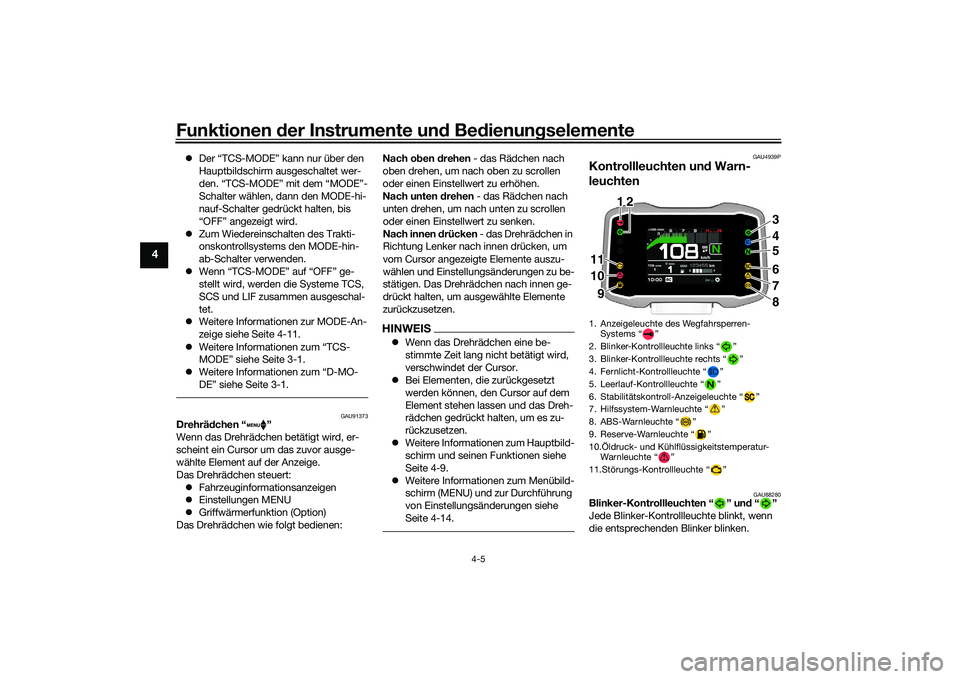

Funktionen der Instru mente un d Be dienun gselemente
4-5
4
 Der “TCS-MODE” kann nur über den
Hauptbildschirm ausgeschaltet wer-
den. “TCS-MODE” mit dem “MODE”-
Schalter wählen, dann den MODE-hi-
nauf-Schalter gedrückt halten, bis
“OFF” angezeigt wird.
 Zum Wiedereinschalten des Trakti-
onskontrollsystems den MODE-hin-
ab-Schalter verwenden.
 Wenn “TCS-MODE” auf “OFF” ge-
stellt wird, werden die Systeme TCS,
SCS und LIF zusammen ausgeschal-
tet.
 Weitere Informationen zur MODE-An-
zeige siehe Seite 4-11.
 Weitere Informationen zum “TCS-
MODE” siehe Seite 3-1.
 Weitere Informationen zum “D-MO-
DE” siehe Seite 3-1.
GAU91373
Drehrä dchen “ ”
Wenn das Drehrädchen betätigt wird, er-
scheint ein Cursor um das zuvor ausge-
wählte Element auf der Anzeige.
Das Drehrädchen steuert:  Fahrzeuginformationsanzeigen
 Einstellungen MENU
 Griffwärmerfunktion (Option)
Das Drehrädchen wie folgt bedienen: Nach o
ben drehen - das Rädchen nach
oben drehen, um nach oben zu scrollen
oder einen Einstellwert zu erhöhen.
Nach unten d rehen - das Rädchen nach
unten drehen, um nach unten zu scrollen
oder einen Einstellwert zu senken.
Nach innen drücken - das Drehrädchen in
Richtung Lenker nach innen drücken, um
vom Cursor angezeigte Elemente auszu-
wählen und Einstellungsänderungen zu be-
stätigen. Das Drehrädchen nach innen ge-
drückt halten, um ausgewählte Elemente
zurückzusetzen.
HINWEIS Wenn das Drehrädchen eine be-
stimmte Zeit lang nicht betätigt wird,
verschwindet der Cursor.
 Bei Elementen, die zurückgesetzt
werden können, den Cursor auf dem
Element stehen lassen und das Dreh-
rädchen gedrückt halten, um es zu-
rückzusetzen.
 Weitere Informationen zum Hauptbild-
schirm und seinen Funktionen siehe
Seite 4-9.
 Weitere Informationen zum Menübild-
schirm (MENU) und zur Durchführung
von Einstellungsänderungen siehe
Seite 4-14.
GAU4939P
Kontrollleuchten un d Warn-
leuchten
GAU88280
Blinker-Kontrollleuchten “ ” un d“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.1. Anzeigeleuchte des Wegfahrsperren- Systems “ ”
2. Blinker-Kontrollleuchte links “ ”
3. Blinker-Kontrollleuchte rechts “ ”
4. Fernlicht-Kontrollleuchte “ ”
5. Leerlauf-Kontrollleuchte “ ”
6. Stabilitätskontroll-Anzeigeleuchte “ ”
7. Hilfssystem-Warnleuchte “ ”
8. ABS-Warnleuchte “ ”
9. Reserve-Warnleuchte “ ”
10.Öldruck- und Kühlflüssigkeitstemperatur- Warnleuchte “ ”
11.Störungs-Kontrollleuchte “ ”
ABS
3
4
56
7
8
11 11
10 10
9
11 1 12
2 2
10 9 9
UB7NG0G0.book Page 5 Monday, October 5, 2020 3:45 PM
