Commandes et instruments
3-18
3
N.B. Ce repère identifie le carburant re-
commandé pour ce véhicule tel que
spécifié par la réglementation euro-
péenne (EN228).
 Vérifier que l’embout du tuyau de la
pompe à essence présente le même
repère d’identification du carburant.Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : le carburant à l’éthanol et le carbu-
rant au méthanol. Le carburant à l’éthanol
peut être utilisé lorsque la concentration en
éthanol ne dépasse pas 10 % (E10).
Yamaha déconseille l’utilisation de carbu- rant au méthanol. En effet, celui-ci risque
d’endommager le système d’alimentation
en carburant ou de modifier le comporte-
ment du véhicule.
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb en dommagerait gravement cer-
taines pièces d u moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
FAU86160

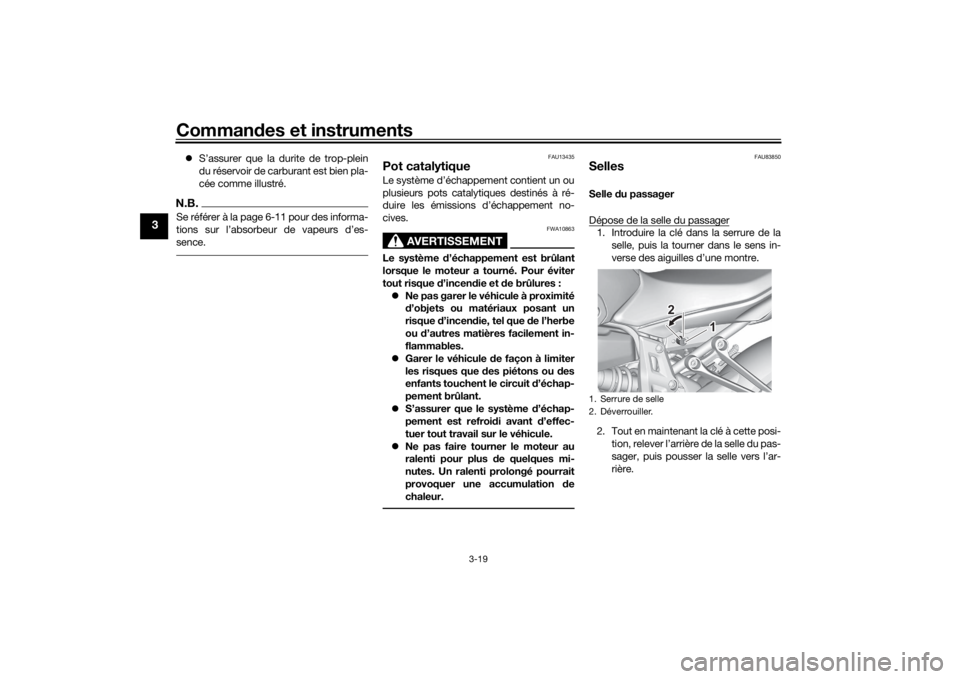

Durite de trop-plein du réservoir
d e carburantLa durite de trop-plein du réservoir de car-
burant évacue l’excès d’essence et
l’éloigne en toute sécurité du véhicule.
Avant d’utiliser le véhicule :
 S’assurer que la durite de trop-plein
du réservoir de carburant est bran-
chée correctement.
 S’assurer que la durite de trop-plein
du réservoir de carburant n’est ni cra-
quelée ni autrement endommagée, et
la remplacer si nécessaire.
 S’assurer que la durite de trop-plein
n’est pas obstruée et, si nécessaire, la
nettoyer.
E5
E10
1. Collieê
2. Position d

Commandes et instruments
3-19
3
 S’assurer que la durite de trop-plein
du réservoir de carburant est bien pla-
cée comme illustré.N.B.Se référer à la page 6-11 pour des informa-

sence.
FAU13435
Pot catalytiqueLe système d’échappement contient un ou
plusieurs pots catalytiques destinés à ré-
duire les émissions d’échappement no-
cives.
AVERTISSEMENT
FWA10863
Le système d ’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incen die et d e brûlures :
 Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incen die, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
 Garer le véhicule d e façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
 S’assurer que le système d’échap-
pement est refroi di avant d’effec-
tuer tout travail sur le véhicule.
 Ne pas faire tourner le moteur au
ralenti pour plus de quelques mi-
nutes. Un ralenti prolongé pourrait
provoquer une accumulation d e
chaleur.
FAU83850

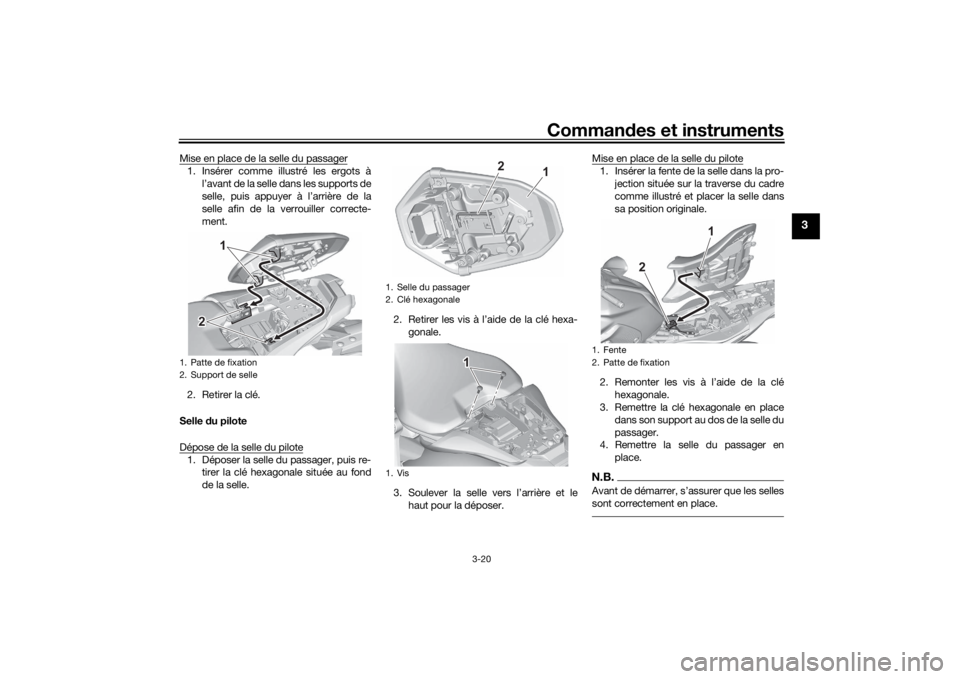

SellesSelle du passager
Dépose de la selle du passager1. Introduire la clé dans la serrure de la selle, puis la tourner dans le sens in-
verse des aiguilles d’une montre.
2. Tout en maintenant la clé à cette posi- tion, relever l’arrière de la selle du pas-
sager, puis pousser la selle vers l’ar-
rière.1. Serrure de selle
2. Déverrouiller.
111
22
UBATF0F0.book Page 19 Tuesday, October 27, 2020 6:08 PM

Commandes et instruments
3-20
3
Mise en place de la selle du passager1. Insérer comme illustré les ergots à
l’avant de la selle dans les supports de
selle, puis appuyer à l’arrière de la
selle afin de la verrouiller correcte-
ment.
2. Retirer la clé.
Selle du pilote
Dépose de la selle du pilote1. Déposer la selle du passager, puis re- tirer la clé hexagonale située au fond
de la selle. 2. Retirer les vis à l’aide de la clé hexa-
gonale.
3. Soulever la selle vers l’arrière et le haut pour la déposer. Mise en place de la selle du pilote
1. Insérer la fente de la selle dans la pro-
jection située sur la traverse du cadre
comme illustré et placer la selle dans
sa position originale.
2. Remonter les vis à l’aide de la clé hexagonale.
3. Remettre la clé hexagonale en place
dans son support au dos de la selle du
passager.
4. Remettre la selle du passager en
place.N.B.
sont correctement en place.
1. Patte de fixation
2. Support de selle
2 22 1
1. Selle du passageê
2. Cl

Commandes et instruments
3-21
3
FAU59981

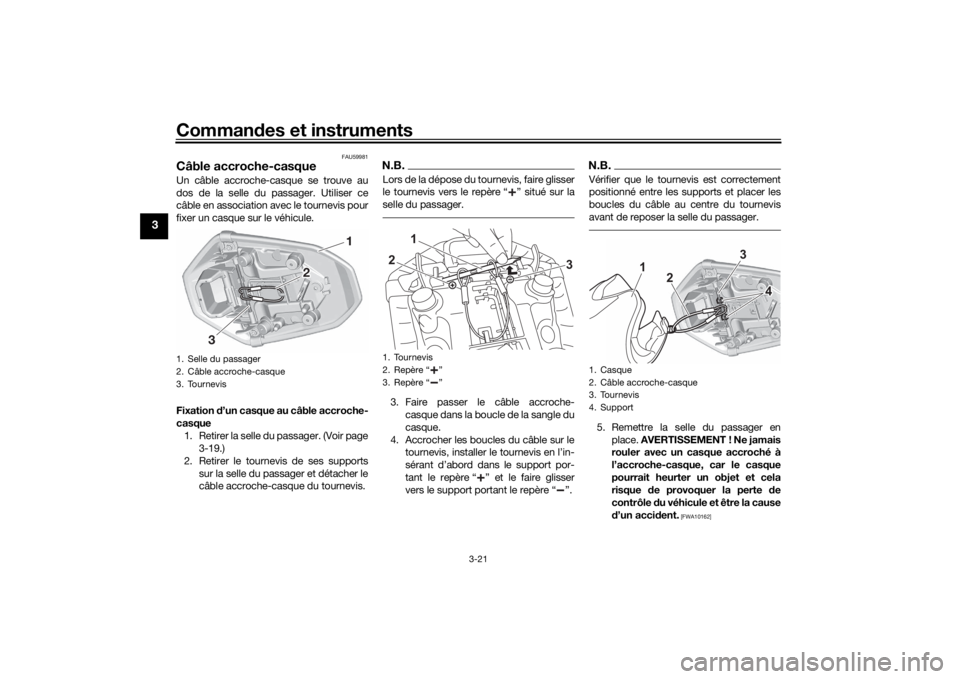

Câble accroche-casqueUn câble accroche-casque se trouve au
dos de la selle du passager. Utiliser ce
câble en association avec le tournevis pour
fixer un casque sur le véhicule.
Fixation d’un casque au câble accroche-
casque 1. Retirer la selle du passager. (Voir page 3-19.)
2. Retirer le tournevis de ses supports sur la selle du passager et détacher le
câble accroche-casque du tournevis.
N.B.Lors de la dépose du tournevis, faire glisser
le tournevis vers le repère Ž situé sur la
selle du passager.3. Faire passer le câble accroche-casque dans la boucle de la sangle du
casque.
4. Accrocher les boucles du câble sur le

tant le repère Ž et le faire glisser
vers le support portant le repère Ž.
N.B.Vérifier que le tournevis est correctement
positionné entre les supports et placer les
boucles du câble au centre du tournevis
avant de reposer la selle du passager.5. Remettre la selle du passager en
place. AVERTISSEMENT ! Ne jamais
rouler avec un casque accroché à
l’accroche-casque, car le casque
pourrait heurter un objet et cela
risque de provoquer la perte de
contrôle du véhicule et être la cause
d ’un acci dent.
[FWA10162]
1. Selle du passager
2. Câble accroche-casque
3. Tournevis
1
2 2 2
3
1. Tournevis
2. Repère Ž
3. Repère Ž
1
2
3
1. Casque
2. C

Commandes et instruments
3-22
3
Retrait d’un casque d u câble accroche-

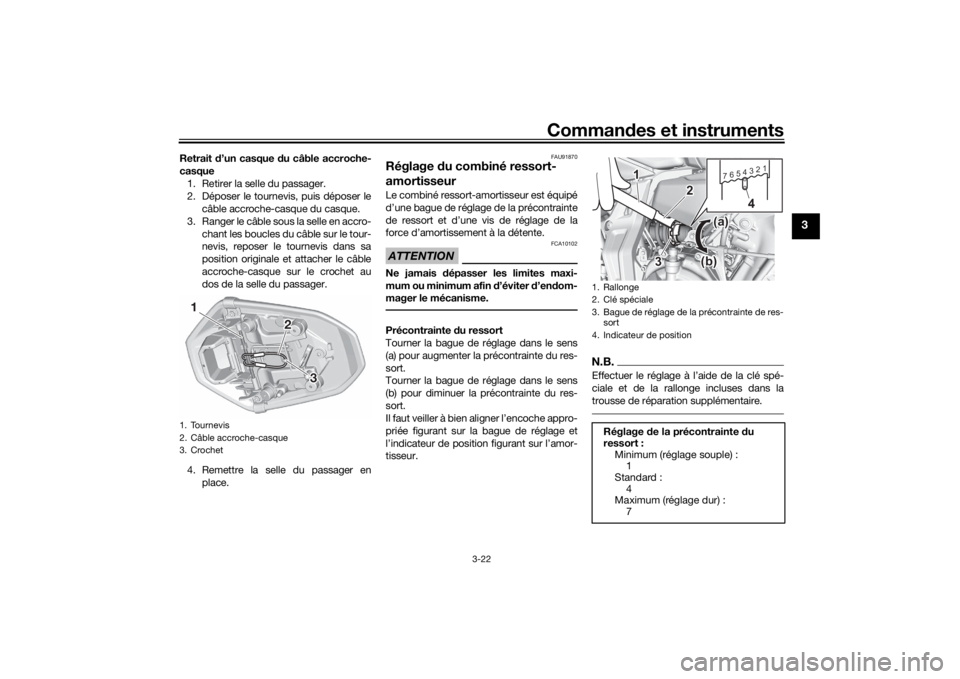

casque 1. Retirer la selle du passager.
2. Déposer le tournevis, puis déposer le câble accroche-casque du casque.
3. Ranger le câble sous la selle en accro- chant les boucles du câble sur le tour-
nevis, reposer le tournevis dans sa
position originale et attacher le câble
accroche-casque sur le crochet au
dos de la selle du passager.
4. Remettre la selle du passager en place.
FAU91870
Réglage du combiné ressort-
amortisseurLe combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort et d’une vis de réglage de la
force d’amortissement à la détente.ATTENTION
FCA10102
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’en dom-
mager le mécanisme.Précontrainte du ressort
Tourner la bague de réglage dans le sens
(a) pour augmenter la précontrainte du res-
sort.
Tourner la bague de réglage dans le sens
(b) pour diminuer la précontrainte du res-
sort.
Il faut veiller à bien aligner l’encoche appro-
priée figurant sur la bague de réglage et
l’indicateur de position figurant sur l’amor-
tisseur.
N.B.
ciale et de la rallonge incluses dans la
trousse de réparation supplémentaire.
1. Tournevis
2. Câble accroche-casque
3. Crochet1 1
2
3
1
2
3
1. Rallonge
2. Clé spéciale
3. Bague de réglage de la précontrainte de res-sort
4. Indicateur de position
Réglage de la précontrainte du
ressort : Minimum (réglage souple) : 1
Standard : 4
Maximum (réglage dur) :
7
76
54321
3 3 2
1
3 (b) (b)(a) (a)
(b) (a)
2
1
4
UBATF0F0.book Page 22 Tuesday, October 27, 2020 6:08 PM

Commandes et instruments
3-23
3

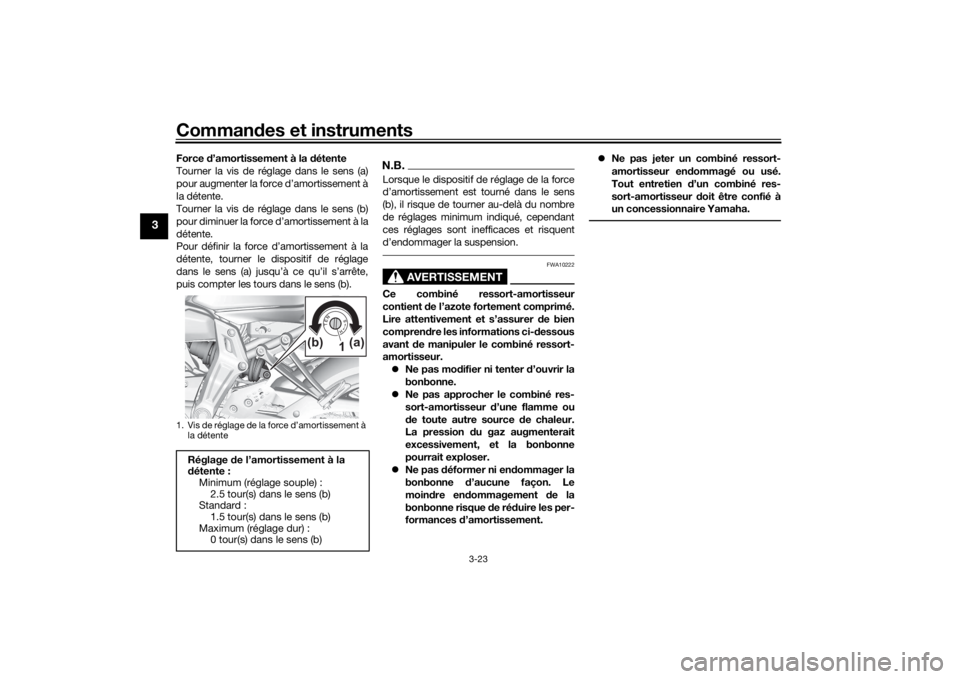

Force d’amortissement à la détente
Tourner la vis de réglage dans le sens (a)
pour augmenter la force d’amortissement à
la détente.
Tourner la vis de réglage dans le sens (b)
pour diminuer la force d’amortissement à la
détente.
Pour définir la force d’amortissement à la
détente, tourner le dispositif de réglage
dans le sens (a) jusqu’à ce qu’il s’arrête,
puis compter les tours dans le sens (b).
N.B.Lorsque le dispositif de réglage de la force

(b), il risque de tourner au-delà du nombre
de réglages minimum indiqué, cependant
ces réglages sont inefficaces et risquent

AVERTISSEMENT
FWA10222
Ce combiné ressort-amortisseur
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer de bien
compren dre les informations ci- dessous
avant de manipuler le combiné ressort-
amortisseur.
 Ne pas mo difier ni tenter d ’ouvrir la
bonbonne.
 Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
d e toute autre source d e chaleur.
La pression d u gaz augmenterait
excessivement, et la bonbonne
pourrait exploser.
 Ne pas déformer ni en dommager la
bonbonne d’aucune façon. Le
moin dre en dommagement de la
bonbonne risque de ré duire les per-
formances d’amortissement. 
Ne pas jeter un combiné ressort-
amortisseur en dommagé ou usé.
Tout entretien d ’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
1. Vis de réglage de la force d’amortissement à la détenteRéglage de l’amortissement à la
d étente :
Minimum (réglage souple) :
2.5 tour(s) dans le sens (b)
Standard : 1.5 tour(s) dans le sens (b)
Maximum (réglage dur) : 0 tour(s) dans le sens (b)
1(a)(b)
UBATF0F0.book Page 23 Tuesday, October 27, 2020 6:08 PM

Commandes et instruments
3-24
3
FAU85221

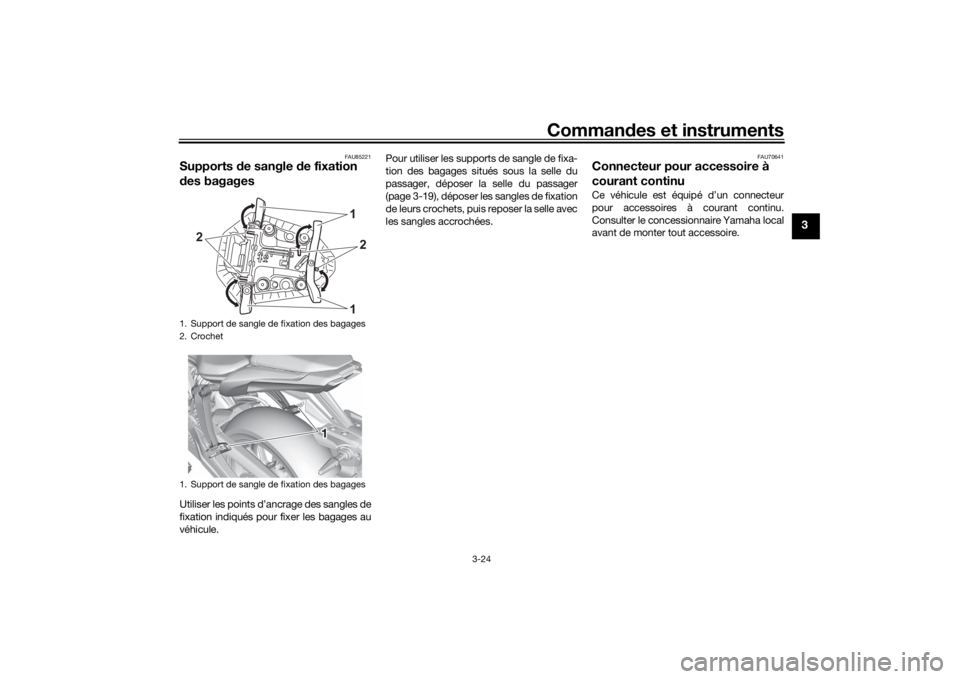

Supports de sangle d e fixation
d es bagagesUtiliser les points d’ancrage des sangles de
fixation indiqués pour fixer les bagages au
véhicule. Pour utiliser les supports de sangle de fixa-
tion des bagages situés sous la selle du
passager, déposer la selle du passager
(page 3-19), déposer les sangles de fixation
de leurs crochets, puis reposer la selle avec
les sangles accrochées.
FAU70641
Connecteur pour accessoire à
courant continuCe véhicule est équipé d’un connecteur
pour accessoires à courant continu.
Consulter le concessionnaire Yamaha local
avant de monter tout accessoire.
1. Support de sangle de fixation des bagages
2. Crochet
1. Support de sangle de fixation des bagages
12
2
1
1 1 1
UBATF0F0.book Page 24 Tuesday, October 27, 2020 6:08 PM

Commandes et instruments
3-25
3
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale



allumage, se reporter
à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
d istraire le pilote, qui pourrait perd re le
contrôle du véhicule. Le circuit d u
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant d e se
mettre en route. Il convient donc de
contrôler régulièrement ce système et
d e le faire réparer par un concession-
naire Yamaha en cas d e mauvais fonc-
tionnement.
FAU44895
Coupe-circuit d’allumageCe dispositif empêche le démarrage du
moteur en prise tant que le levier d’em-
brayage n’est pas tiré et que la béquille la-
térale n’est pas relevée. Il arrête également
le moteur si la béquille latérale est abaissée
alors qu’un rapport est engagé.
Contrôler régulièrement le système via la
procédure suivante.N.B. Ce contrôle est le plus fiable lorsque
effectué le moteur chaud.
 Voir les pages 3-2 et 3-12 pour des in-
formations sur le fonctionnement des
contacteurs.
