Mantenimiento y ajustes periódicos6-18
6
SAU64412
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire d e los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura d e los neumáti-
cos sea igual a la temperatura
ambiente).
La presión d e los neumáticos debe
ajustarse en función de la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mo de-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
Presión
de los neumáticos en frío:
1 persona: Delantero:
225 kPa (2.25 kgf/cm2, 33 psi)
Trasero: 250 kPa (2.50 kgf/cm2, 36 psi)
2 personas: Delantero: 225 kPa (2.25 kgf/cm2, 33 psi)
Trasero: 250 kPa (2.50 kgf/cm2, 36 psi)
Carga máxima:
Veh íc ul o:171 kg (377 lb)
La carga máxima del vehículo es el
peso total del conductor, el pasaje-

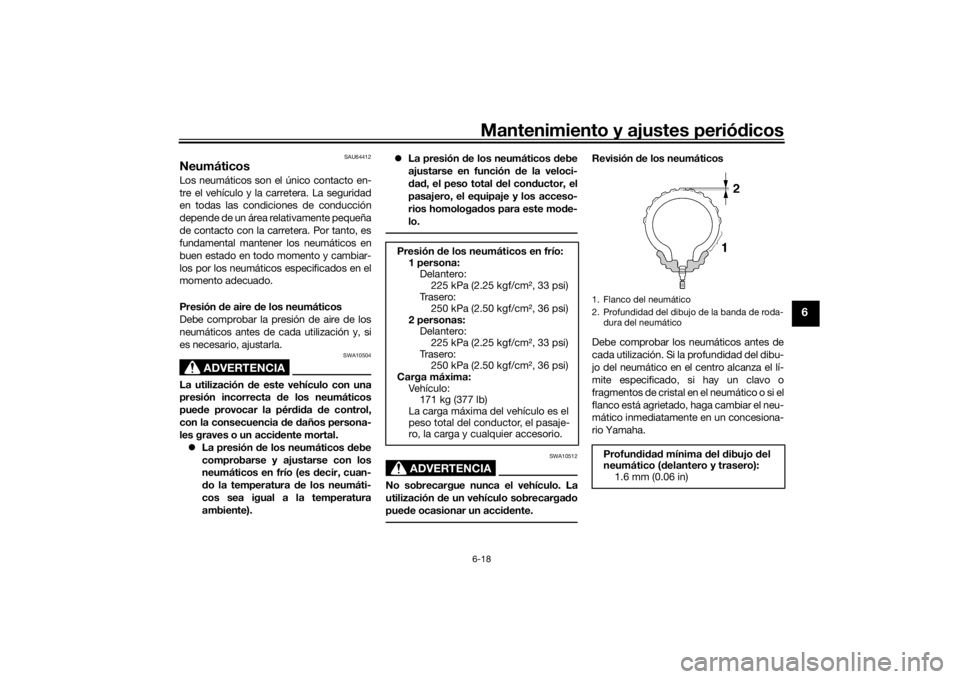

ro, la carga y cualquier accesorio.1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profun did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
UBATS0S0.book Page 18 Monday, October 26, 2020 4:07 PM
Page 66 of 98

Mantenimiento y ajustes periódicos
6-19
6
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
Si los neumáticos están excesiva-
mente gastad os, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gasta dos re duce la
estabili dad y pue de provocar la pér-
d id a del control.
La sustitución de to da pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, d ebe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie d e éste
d ebe “ro darse” para desarrollar sus
características óptimas.
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10902
Los neumáticos d elantero y trasero
d eben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabili dad de la
motocicleta pue den ser d iferentes,
lo que po dría ocasionar un acci den-
te.
Verifique siempre que los tapones
de las válvulas estén bien coloca-
d os a fin de evitar fugas d e aire.
Utilice únicamente los tapones y
núcleos de válvula relaciona dos a
continuación a fin de evitar que los
neumáticos se desinflen durante la
marcha a alta veloci dad .Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.

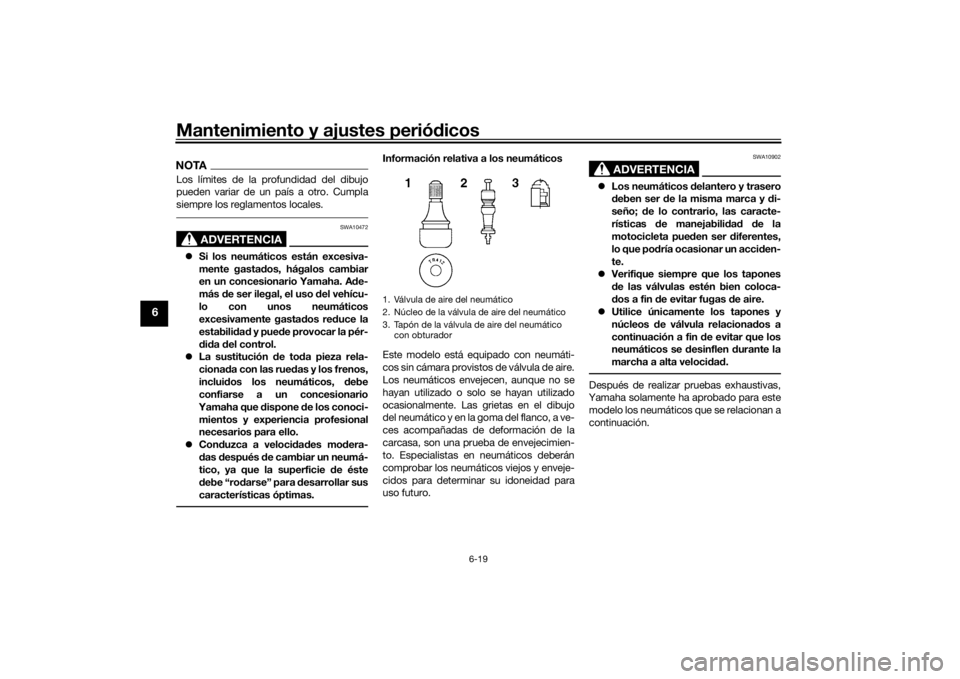

1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático con obturador
UBATS0S0.book Page 19 Monday, October 26, 2020 4:07 PM
Page 67 of 98

Mantenimiento y ajustes periódicos6-20
6
ADVERTENCIA
SWA10601
Esta motocicleta está equipa da con
neumáticos para veloci dad es muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.
Utilice únicamente los neumáticos
de recambio especifica dos. Otros
neumáticos pue den presentar el
riesgo de que se pro duzca un re-
ventón a veloci dad es muy altas.
Hasta que no hayan si do “rod ad os”,
la a dherencia de los neumáticos
nuevos pue de ser relativamente
baja sobre ciertas superficies. Por lo tanto, d
espués de montar un
neumático nuevo, antes de con du-
cir a veloci dad es muy altas es
aconsejable practicar una con duc-
ción mo dera da con veloci dad es de
aproxima damente 100 km (60 mi).
Antes de con ducir a velocid ad alta
es necesario que los neumáticos se
hayan calentad o.
Ajuste siempre la presión de aire de
los neumáticos en función de l as
con dic io
nes de utilización.
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Neumático
delantero:
Ta m a ñ o :
120/70 ZR 17M/C(58W)
Marca/modelo: MICHELIN/ROAD 5
Neumático trasero: Ta m a ñ o :180/55 ZR 17M/C(73W)
Marca/modelo: MICHELIN/ROAD 5
DELANTERO y TRASERO:
Válvula de aire del neumático:TR412
Núcleo de la válvula:
#9100 (original)
UBATS0S0.book Page 20 Monday, October 26, 2020 4:07 PM
Page 68 of 98

Mantenimiento y ajustes periódicos
6-21
6
SAU33893

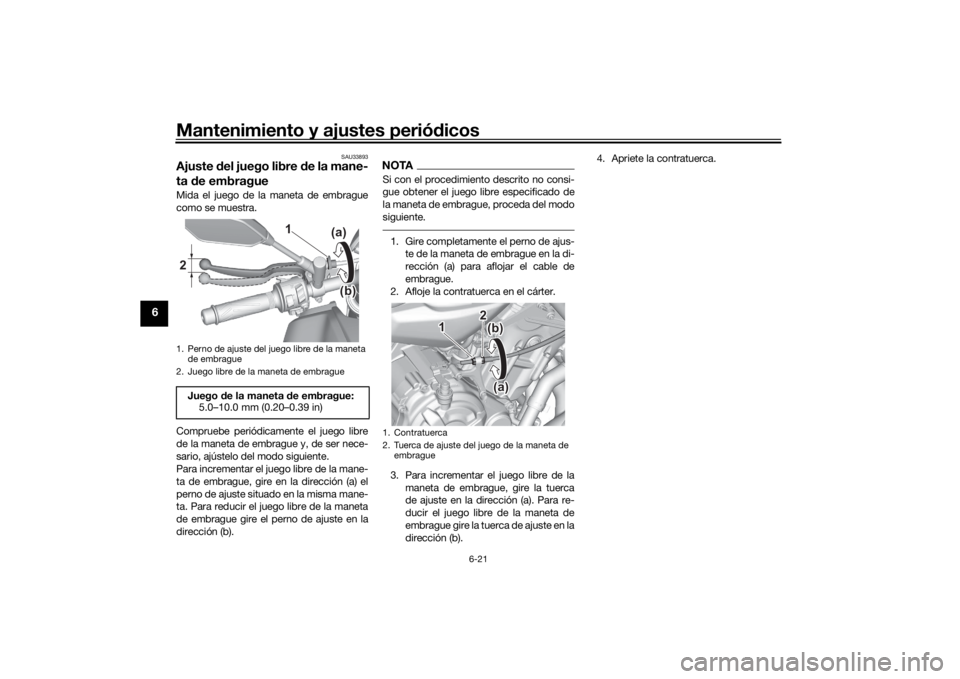

Ajuste del juego libre d e la mane-
ta de embragueMida el juego de la maneta de embrague
como se muestra.
Compruebe periódicamente el juego libre
de la maneta de embrague y, de ser nece-
sario, ajústelo del modo siguiente.
Para incrementar el ju ego libre de la mane-
ta de embrague, gire en la dirección (a) el
perno de ajuste situado en la misma mane-
ta. Para reducir el juego libre de la maneta
de embrague gire el perno de ajuste en la
dirección (b).
NOTASi con el procedimiento descrito no consi-
gue obtener el juego libre especificado de
la maneta de embrague, proceda del modo
siguiente.1. Gire completamente el perno de ajus- te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
2. Afloje la contratuerca en el cárter.
3. Para incrementar el juego libre de la
maneta de embrague, gire la tuerca
de ajuste en la dirección (a). Para re-
ducir el juego libre de la maneta de
e m b r a g u e g i r e l a t u e r c a d e a j u s t e e n l a
dirección (b). 4. Apriete la contratuerca.
1. Perno de ajuste del juego libre de la maneta
de embrague
2. Juego libre de la maneta de embragueJuego de la maneta de embrague:
5.0–10.0 mm (0.20–0.39 in)2 2 2 (a)
(b) (b) (b)
1
1. Contratuerca
2. Tuerca de ajuste del juego de la maneta de embrague
111
22(b)(b)(b)
(a)(a)(a)
UBATS0S0.book Page 21 Monday, October 26, 2020 4:07 PM
Page 69 of 98

Mantenimiento y ajustes periódicos6-22
6
SAU37914
Comprobación del juego libre de
la maneta d el frenoNo debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un conce-
sionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blan do o esponjoso d e la ma-
neta del freno pue de in dicar la presencia
d e aire en el sistema hi dráulico. Si hay
aire en el sistema hi dráulico hágalo pur-
gar en un concesionario Yamaha antes
d e utilizar el vehículo. La presencia de
aire en el sistema hi dráulico red ucirá las
prestaciones del freno, lo cual pue de
provocar la pér did a de control y ser cau-
sa de acci dente.
SAU36505
Interruptores de la luz de freno La luz de freno debe encenderse justo an-
tes de que tenga efecto la frenada. La luz
de freno se activa mediante interruptores
conectados a la maneta y al pedal de freno.
Dado que los interruptores de la luz de fre-
no son componentes del sistema antiblo-
queo de frenos, su mantenimiento debe
realizarse en un concesionario Yamaha.
SAU22393
Comprobación de las pastillas
d e freno d elantero y traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU36891
Pastillas de freno d elantero
Cada pastilla de freno delantero dispone de
indicadores de desgaste que le permiten
comprobar el desgaste sin necesidad de
desmontar el freno. Para comprobar el
desgaste de la pastilla de freno, observe la
posición de los indicadores de desgaste
mientras aplica el freno. Si una pastilla de
freno se ha desgastado hasta el punto en
que un indicador de desgaste casi toca el

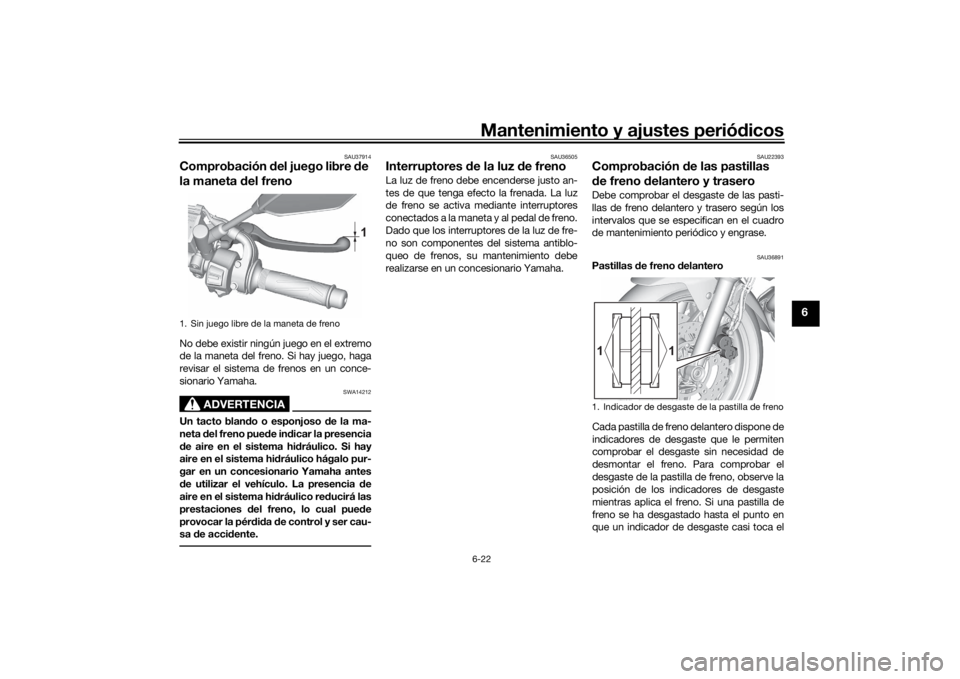

1. Sin juego libre de la maneta de freno
1 1 1
1. Indicador de desgaste de la pastilla de freno
1
1
UBATS0S0.book Page 22 Monday, October 26, 2020 4:07 PM
Page 70 of 98

Mantenimiento y ajustes periódicos
6-23
6
disco de freno, solicite a un concesionario
Yamaha que cambie el conjunto de las pastillas de freno.
SAU46292

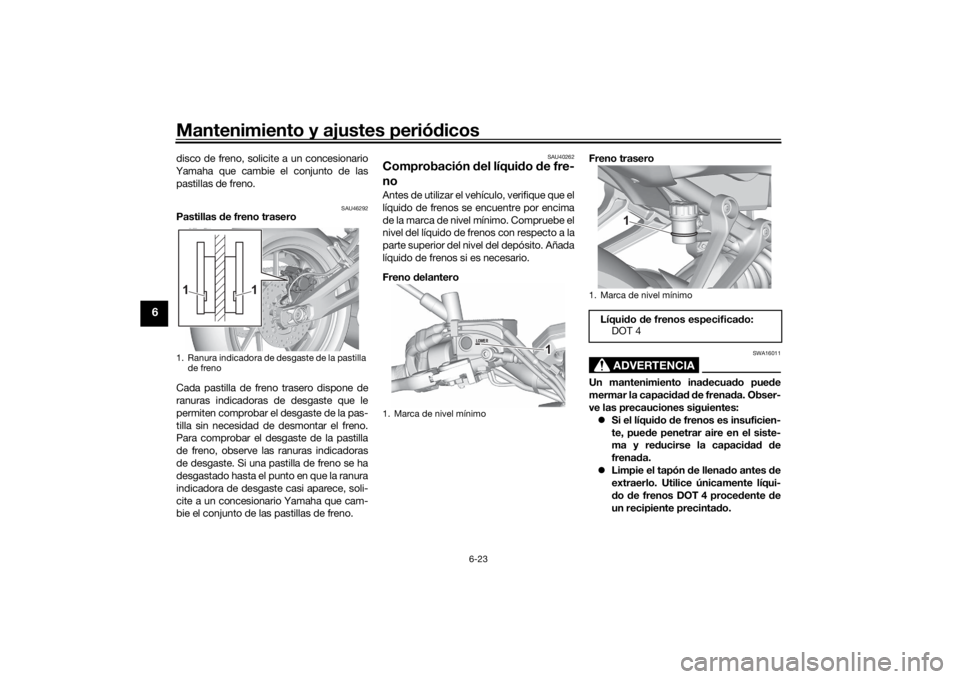

Pastillas de freno trasero
Cada pastilla de freno trasero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de la pas-
tilla sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que la ranura
indicadora de desgaste casi aparece, soli-
cite a un concesionario Yamaha que cam-
bie el conjunto de las pastillas de freno.
SAU40262
Comprobación del líquid o de fre-
noAntes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delantero Freno trasero
ADVERTENCIA
SWA16011
Un mantenimiento ina
decuad o pue de
mermar la capaci dad d e frena da. Obser-
ve las precauciones siguientes:
Si el líqui do d e frenos es insuficien-
te, pue de penetrar aire en el siste-
ma y re ducirse la capaci dad de
frena da.
Limpie el tapón de llena do antes de
extraerlo. Utilice únicamente líqui-
d o de frenos DOT 4 proce dente de
un recipiente precinta do.
1. Ranura indicadora de desgaste de la pastilla
de freno
1
1
1. Marca de nivel mínimo
LOWER
1 1 1
1. Marca de nivel m
Page 71 of 98

Mantenimiento y ajustes periódicos6-24
6
Utilice únicamente el líqui do d e fre-
nos especifica do; de lo contrario
pue den deteriorarse las juntas d e
goma y pro ducirse fugas.
Aña da el mismo tipo d e líquido de
freno. Si se aña de un líqui do d e fre-
nos distinto a DOT 4 pue de pro du-
cirse una reacción química
perju dicial.
Evite que penetre agua o polvo en el
depósito cuan do aña da líqui do. El
agua disminuye significativamente
el punto de ebullición del líqui do y
pue de provocar una obstrucción
por vapor, mientras que la sucie dad
pue de atascar las válvulas d e la uni-
d ad hi dráulica del sistema ABS.ATENCIÓN
SCA17641
El líquid o de frenos pue de dañar las su-
perficies pinta das o las piezas de plásti-
co. Elimine siempre inme diatamente el
líquid o que se haya d erramado.A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indica-
tivo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe com- probar si las pastillas de freno están des-
gastadas o si hay una fuga en el sistema de
frenos. Si el nivel de líquido de frenos dis-
minuye de forma repentina, solicite a un
concesionario Yamaha que averigüe la
causa antes de seguir utilizando el vehícu-
lo.
SAU22734
Cambio
del líqui do de frenosHaga cambiar el líquido de frenos cada 2
años en un concesionario Yamaha. Ade-
más, se deben cambiar las juntas de las
bombas y pinzas de freno, así como los tu-
bos de freno, según los intervalos indica-
dos a continuación o antes si están
dañados o presenten fugas.
Juntas de freno: cada 2 años
Tubos de freno: cada 4 años
UBATS0S0.book Page 24 Monday, October 26, 2020 4:07 PM
Page 72 of 98

Mantenimiento y ajustes periódicos
6-25
6
SAU22762
Juego de la cad ena de transmi-
siónDebe comprobar el juego de la cadena de
transmisión antes de cada utilización y
ajustarlo si es preciso.
SAU60046
Para comprobar el juego de la ca dena
d e transmisión
1. Coloque la motocicleta sobre el caba- llete lateral.NOTACuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-
gún peso sobre la motocicleta.2. Ponga la transmisión en la posición de
punto muerto.
3. Empuje hacia abajo la cadena de transmisión por debajo del extremo
del protector.
4. Mida la distancia A entre el protector de la cadena de transmisión y el cen-
tro de la cadena, como se muestra. 5. Si la distancia A es incorrecta, ajústela
del modo siguiente. ATENCIÓN: Una
holgura incorrecta d e la cadena de
transmisión sobrecargará el motor
y otros componentes vitales de la
motocicleta y pue de provocar que
la ca dena se salga o se rompa. Si la
d istancia A es superior a 58.0 mm
(2.28 in), la ca dena pue de dañar el
basti dor, el basculante y otras pie-
zas. Para evitarlo, mantenga la hol-
gura de la ca dena de transmisión
d entro de los límites especifica dos.
[SCA23070] SAU59921
Para ajustar el juego
de la cad ena de
transmisión
Consulte a un concesionario Yamaha antes
de aj u s ta r e l j u e g o d e l a c ad en a de t r an s m i -
sión. 1. Afloje la contratuerca en cada extre- mo del basculante y, a continuación,
afloje la tuerca del eje.
2. Para tensar la cadena de transmisión, gire la tuerca de ajuste en cada extre-
mo del basculante en la dirección (a).
Para aflojar la cadena de transmisión,
gire la tuerca de ajuste en cada extre-
mo del basculante en la dirección (b)
y, seguidamente, empuje la rueda tra-
sera hacia adelante.

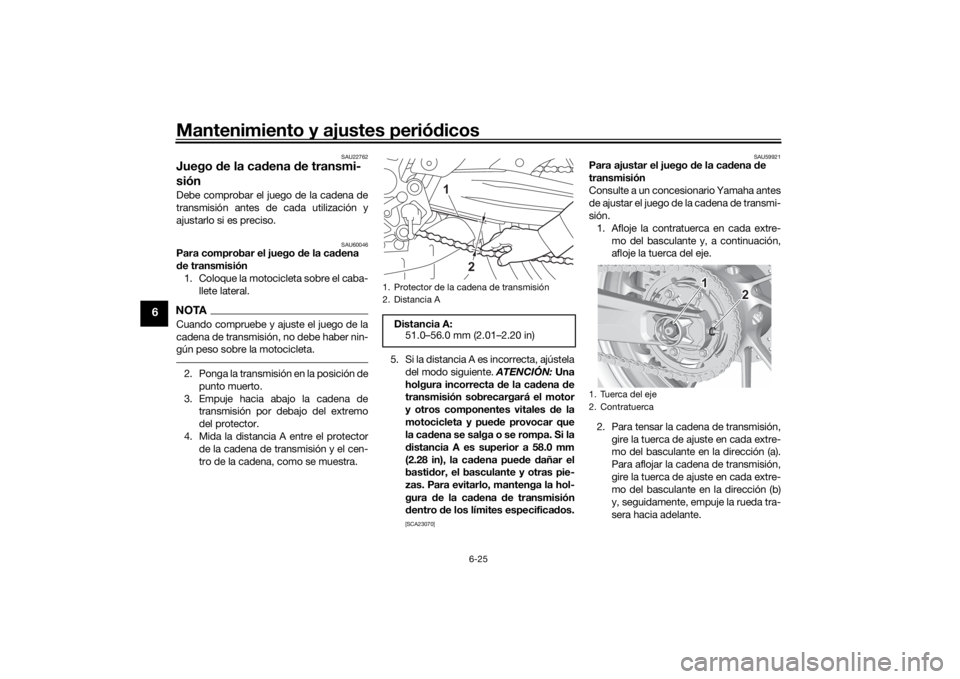

1. Protector de la cadena de transmisión
2. Distancia ADistancia A:51.0–56.0 mm (2.01–2.20 in)
2
1
1. Tuerca del eje
2. Contratuerca
1 1 1 2 2
UBATS0S0.book Page 25 Monday, October 26, 2020 4:07 PM
