2021 YAMAHA EX DELUXE stop start

Inhalt
Aufkleber verschiedener Art ............ 1Erkennungsnummern ...................... 1
Haupt-Identifizierungsnummer
(PRI-ID) ........................................... 1
Fahrzeug-Identifizierungsnummer (CIN) ................................................ 2
Motor-Seriennummer ......................... 2
Produktionsdatums-Aufkleber ........... 2
Modellangaben ............................... 3
Herstellerschild................................... 3
Wichtige Aufkleber .......................... 5
Warnaufkleber .................................... 6
Andere Aufkleber................................ 9
Informationen zur Sicherheit.......... 10 Beschränkungen, wer das Wasserfahrzeug bedienen
darf ............................................. 10
Fahrtbeschränkungen ................... 11
Betriebsanforderungen ................. 13
Empfohlene Ausrüstung ................ 15
Gefahrenquellen ............................ 16
Eigenschaften des Wasserfahrzeugs ....................... 16
Wakeboardfahren und Wasserskifahren......................... 18
Sicherheitsregeln für das Bootfahren ................................. 20
Fahrvergnügen mit Verantwortung............................ 21
Beschreibung................................... 22 Wasserfahrzeug-Glossar............... 22
Lage der Hauptkomponenten ....... 23
Bedienung der
Steuerungsfunktionen .................... 27 Steuerungsfunktionen des Wasserfahrzeugs ....................... 27
Motor-Stoppschalter ....................... 27
Motor-Quickstoppschalter .............. 27
Startschalter .................................... 27 Gashebel .......................................... 28
RiDE-Hebel
(EX DELUXE / EX LIMITED) ........... 28
Lenkungssystem .............................. 28
Kühlwasser-Kontrollauslass ............. 29
Wasserabscheider ............................ 29
Betrieb des Wasserfahrzeugs........ 31 Betriebsfunktionen des Wasserfahrzeugs ....................... 31
Rückwärtsfahrsystem (EX SPORT)... 31
Schaltsystem (EX DELUXE /
EX LIMITED) .................................. 32
Bedienung der Instrumente ........... 35Multifunktionsdisplay .................... 35
Informationsanzeige ......................... 35
Bedienung der Ausrüstung ............ 41Ausrüstung.................................... 41
Sitz ................................................... 41
Haltegriff ........................................... 41
Aufstiegsgriff .................................... 42
Aufstiegsstufe (EX SPORT /
EX DELUXE / EX LIMITED) ........... 42
Bugöse ............................................. 42
Heckösen ......................................... 43
Klampe ............................................. 43
Hochklappbare Klampen (EX LIMITED) ................................ 43
Ablagefächer .................................... 44
Feuerlöscherhalter............................ 46
Erfordernisse bei der
Bedienung und Handhabung ......... 47 Kraftstoffanforderungen................ 47
Kraftstoff........................................... 47
Motoröl-Anforderungen ................ 49
Motoröl ............................................. 49
Lenzen des Bilgewassers ............. 51
Lenzen des Bilgewassers an Land ... 51
Lenzen des Bilgewassers auf dem
Wasser .......................................... 52
UF3Y74G0.book Page 1 Tuesday, June 23, 2020 8:48 AM

Informationen zur Sicherheit
14
Sie wenn möglich nach einem speziell für
den Wassersport entwickelten Helm. Bei
Wettkämpfen auf abgesteckten Bahnen
sollten bei der Wahl des Helms die Anga-
ben der auslobenden Organisation berück-
sichtigt werden.
Das Wasserfahrzeug niemals unter Alko-
hol- oder Drogeneinwirkung benutzen.
Aus sicherheits- und fahrzeugtechnischen
Gründen sollten vor dem Einsatz des Was-
serfahrzeugs immer die auf Seite 55 aufge-
listeten Vorbereitungsmaßnahmen getrof-
fen werden.
Der Fahrer sollte sich mit beiden Händen
gut am Lenker festhalten und die Mitfahrer
sollten sich entweder am Vordermann oder
am dafür vorgesehenen Haltegriff festhal-
ten.
Fahrer und Mitfahrer sollten die Füße im-
mer im Fußraum und am Boden halten,
wenn das Wasserfahrzeug in Bewegung
ist. Durch Heben der Füße erhöht sich die
Gefahr, das Gleichgewicht zu verlieren
oder gegen äußere Hindernisse zu stoßen.
Nehmen Sie niemals ein Kind mit, dessen
Füße nicht auf den Boden des Trittbretts
reichen.
Der Fahrer darf niemals einen Mitfahrer vor
sich sitzen lassen.
Bei Schwangerschaft oder schlechtem Ge-
sundheitszustand sollte immer ein Arzt ge-fragt werden, ob das Fahren möglicherwei-
se ein Risiko darstellt.
Keine verändernden Eingriffe am Wasser-
fahrzeug vornehmen.
Durch verändernde Eingriffe am Wasser-
fahrzeug kann sich seine Sicherheit und
Zuverlässigkeit verschlechtern. Das Fahren
mit einem veränderten Wasserfahrzeug ist
möglicherweise gefährlich oder illegal.
Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befestigen
und vom Lenker fernhalten. Die Leine
stoppt den Motor, falls der Fahrer vom
Wasserfahrzeug stürzt. Ist die Fahrt been-
det, die Quickstoppleine (Handgelenk-
Schleife) vom Wasserfahrzeug entfernen,
um ein unbeabsichtigtes Starten oder eine
unerwünschte Nutzung durch Kinder oder
andere Personen zu verhindern.
Sorgfältig nach Schwimmern Ausschau
halten und Badebereiche vermeiden.
Schwimmer sind im Wasser nur schwer zu
erkennen und könnten unbeabsichtigt er-
fasst oder überfahren werden.
Zusammenstöße mit anderen Booten ver-
meiden. Der Bootsverkehr sollte ständig
beobachtet werden. Möglicherweise ist ein
anderer Bootsführer unaufmerksam. Wird
man von anderen Bootsführern nicht gese-
hen, bzw. reagiert man schneller, als es die
UF3Y74G0.book Page 14 Tuesday, June 23, 2020 8:48 AM

Beschreibung
25
12
EX DELUXE / EX LIMITED
EX / EX SPORT 2
11 10
3 36
4
7
8
9
4
5
1
RiDE-Hebel (EX DELUXE / EX LIMITED)
(Seite 32)
2 Starterschalter (Seite 27)
3 Motor-Quickstoppschalter (Seite 27)
4 Rückspiegel (EX SPORT / EX DELUXE / EX
LIMITED)
5 Clip (Seite 27)
6 Gashebel (Seite 28)
7 Multifunktionsdisplay (Seite 35)
8 Schalthebel (EX SPORT) (Seite 31)
9 Handschuhfach (Seite 45)
10 Motor-Quickstoppleine (Handgelenk-
Schleife) (Seite 27)
11 Motor-Stoppschalter (Seite 27)
UF3Y74G0.book Page 25 Tuesday, June 23, 2020 8:48 AM

Bedienung der Steuerungsfunktionen
27
GJU31026

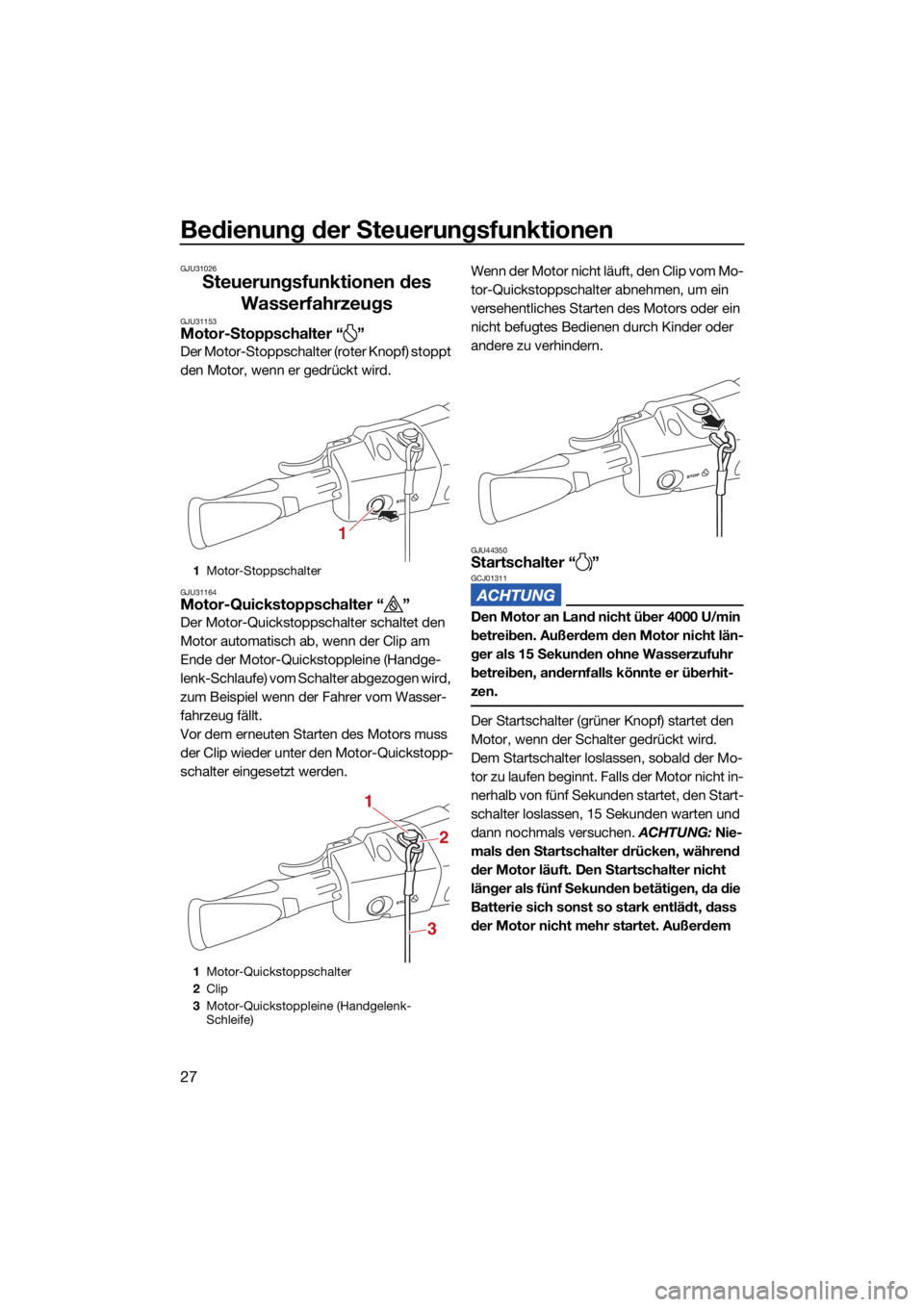

Steuerungsfunktionen des Wasserfahrzeugs
GJU31153Motor-Stoppschalter “ ”
Der Motor-Stoppschalter (roter Knopf) stoppt
den Motor, wenn er gedrückt wird.
GJU31164Motor-Quickstoppschalter “ ”
Der Motor-Quickstoppschalter schaltet den
Motor automatisch ab, wenn der Clip am
Ende der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) vom Schalter abgezogen wird,
zum Beispiel wenn der Fahrer vom Wasser-
fahrzeug fällt.
Vor dem erneuten Starten des Motors muss
der Clip wieder unter den Motor-Quickstopp-
schalter eingesetzt werden. Wenn der Motor nicht läuft, den Clip vom Mo-
tor-Quickstoppschalter abnehmen, um ein
versehentliches Starten des Motors oder ein
nicht befugtes Bedienen durch Kinder oder
andere zu verhindern.
GJU44350Startschalter “ ”GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Der Startschalter (grüner Knopf) startet den
Motor, wenn der Schalter gedrückt wird.
Dem Startschalter loslassen, sobald der Mo-
tor zu laufen beginnt. Falls der Motor nicht in-
nerhalb von fünf Sekunden startet, den Start-
schalter loslassen, 15 Sekunden warten und
dann nochmals versuchen.
ACHTUNG: Nie-
mals den Startschalter drücken, während
der Motor läuft. Den Startschalter nicht
länger als fünf Sekunden betätigen, da die
Batterie sich sonst so stark entlädt, dass
der Motor nicht mehr startet. Außerdem
1 Motor-Stoppschalter
1 Motor-Quickstoppschalter
2 Clip
3 Motor-Quickstoppleine (Handgelenk-
Schleife)
1
1
2
3
UF3Y74G0.book Page 27 Tuesday, June 23, 2020 8:48 AM

Bedienung der Steuerungsfunktionen
28
kann dadurch der Starter beschädigt wer-
den.
[GCJ01041]

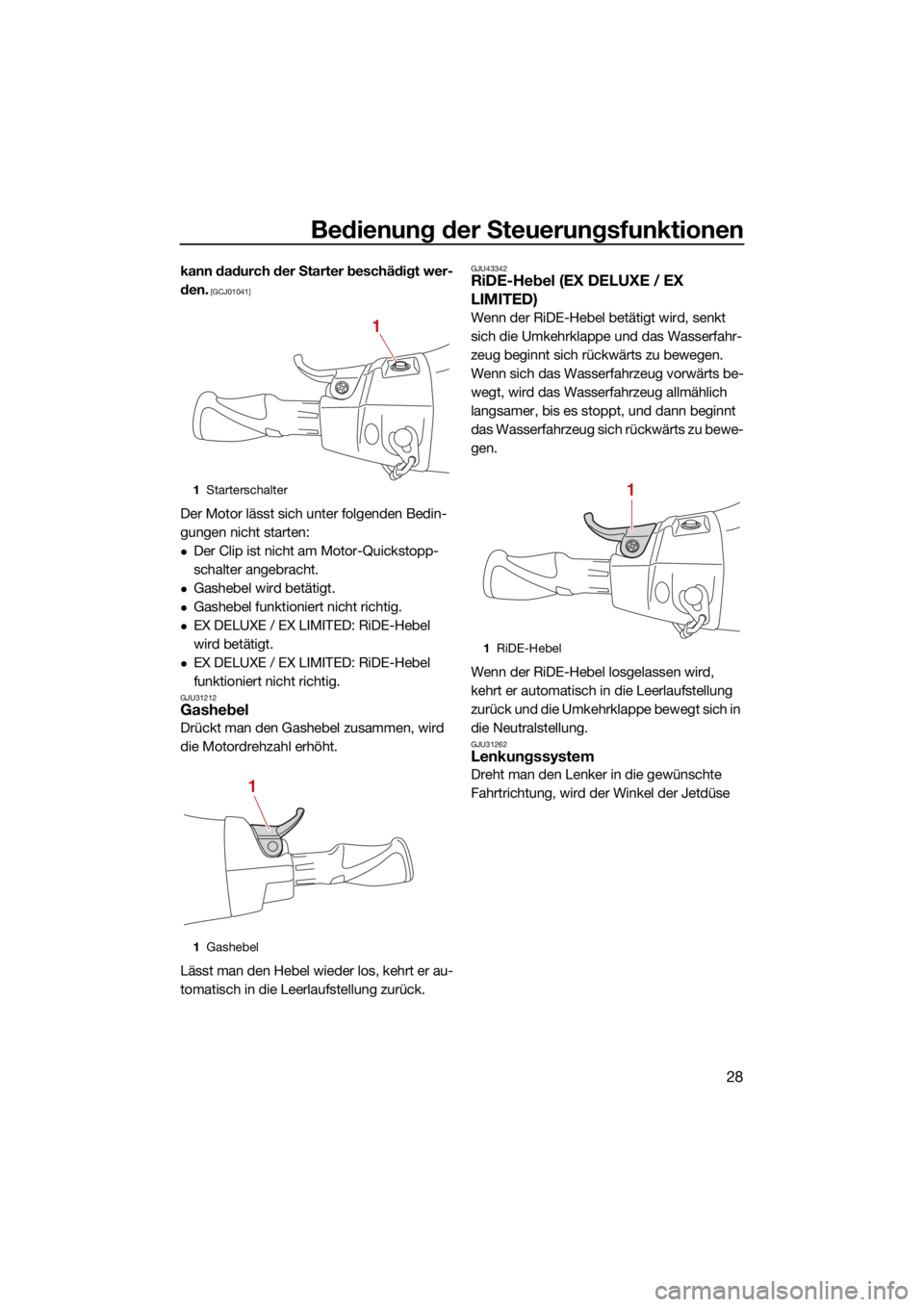

Der Motor lässt sich unter folgenden Bedin-
gungen nicht starten:
Der Clip ist nicht am Motor-Quickstopp-
schalter angebracht.
Gashebel wird betätigt.
Gashebel funktioniert nicht richtig.
EX DELUXE / EX LIMITED: RiDE-Hebel
wird betätigt.
EX DELUXE / EX LIMITED: RiDE-Hebel
funktioniert nicht richtig.
GJU31212Gashebel
Drückt man den Gashebel zusammen, wird
die Motordrehzahl erhöht.
Lässt man den Hebel wieder los, kehrt er au-
tomatisch in die Leerlaufstellung zurück.
GJU43342RiDE-Hebel (EX DELUXE / EX
LIMITED)
Wenn der RiDE-Hebel betätigt wird, senkt
sich die Umkehrklappe und das Wasserfahr-
zeug beginnt sich rückwärts zu bewegen.
Wenn sich das Wasserfahrzeug vorwärts be-
wegt, wird das Wasserfahrzeug allmählich
langsamer, bis es stoppt, und dann beginnt
das Wasserfahrzeug sich rückwärts zu bewe-
gen.
Wenn der RiDE-Hebel losgelassen wird,
kehrt er automatisch in die Leerlaufstellung
zurück und die Umkehrklappe bewegt sich in
die Neutralstellung.
GJU31262Lenkungssystem
Dreht man den Lenker in die gewünschte
Fahrtrichtung, wird der Winkel der Jetdüse
1Starterschalter
1 Gashebel
1
1
1RiDE-Hebel
1
UF3Y74G0.book Page 28 Tuesday, June 23, 2020 8:48 AM

Bedienung der Instrumente
36
HINWEIS:
Ab Yamaha-Werk ist die Anzeige auf “MPH”
eingestellt.
Zum Umschalten der Anzeigeeinheiten des
Geschwindigkeitsmessers:
Den Motor starten, den Motor ausschalten
und den Motor-Stoppschalter 3 Mal drücken,
dabei den Schalter jedes Mal mindestens
0.4 Sekunden lang drücken, bis sich das
Multifunktionsdisplay ausschaltet. Die Anzei-
geeinheiten des Geschwindigkeitsmessers
werden umgeschaltet.
Zum erneuten Umschalten der Anzeigeein-
heiten des Geschwindigkeitsmessers diesen
Vorgang wiederholen.
GJU44650Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
an.
HINWEIS:
Wenn der Motor ausgeschaltet wird, werden
abwechselnd die Batteriespannung und die
Gesamtbetriebsstunden des Motors ange-
zeigt.
GJU43891Schaltanzeige (EX DELUXE / EX LIMITED)
Diese Anzeige zeigt die Schaltpositionen der
Umkehrklappe: “F” (Vorwärtsfahrt), “N” (Neu-
tralstellung) und “R” (Rückwärtsfahrt). (Ver-
fahren zum Schalten siehe Seite 32.)
1Motor-Stoppschalter
1 Geschwindigkeitsmesser
1
1
1Drehzahlmesser
1 Schaltanzeige
2 “F” (Vorwärtsstellung)
3 “N” (Neutralstellung)
4 “R” (Rückwärtsstellung)
1
12
3
4
UF3Y74G0.book Page 36 Tuesday, June 23, 2020 8:48 AM

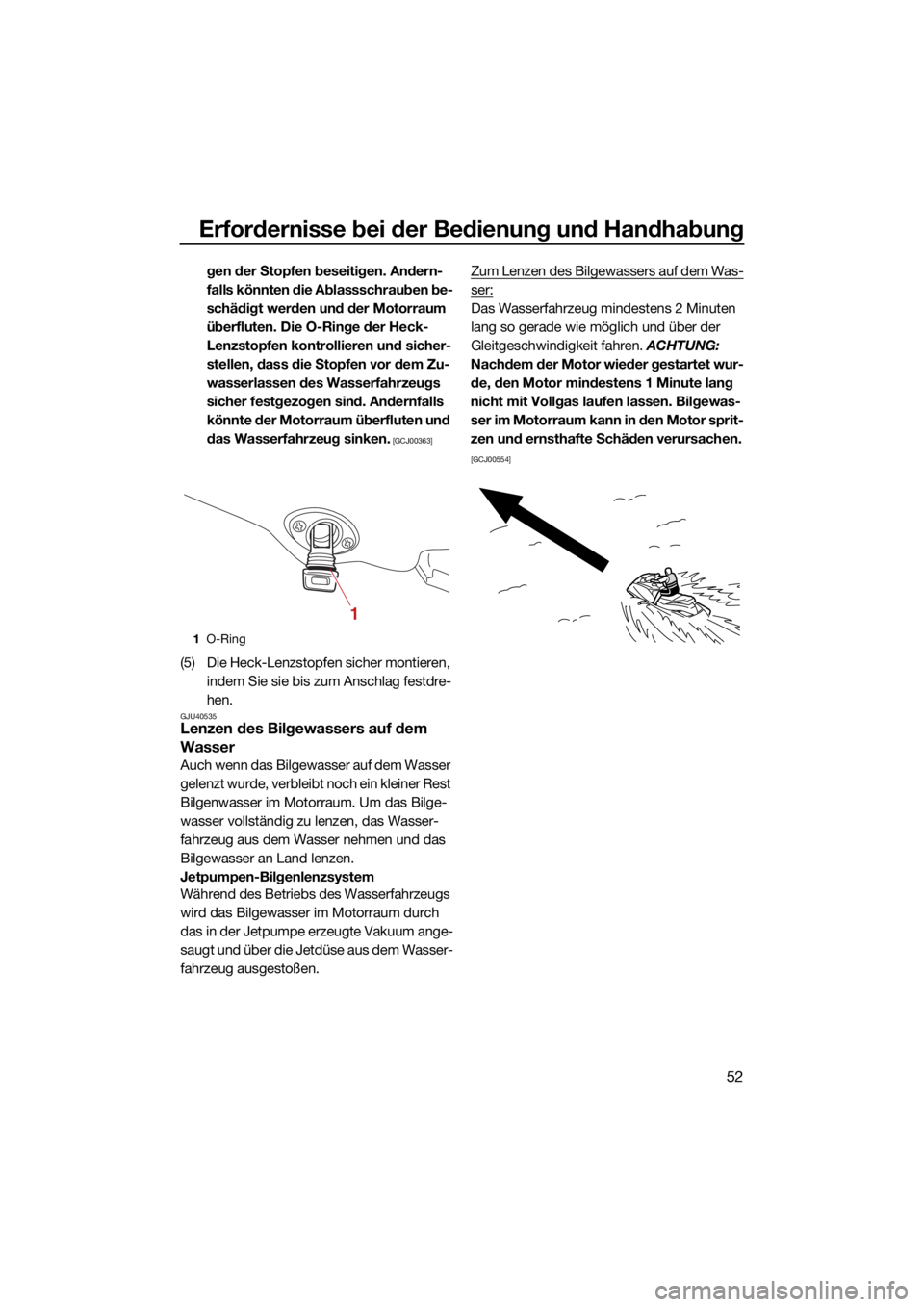

Erfordernisse bei der Bedienung und Handhabung
52
gen der Stopfen beseitigen. Andern-
falls könnten die Ablassschrauben be-
schädigt werden und der Motorraum
überfluten. Die O-Ringe der Heck-
Lenzstopfen kontrollieren und sicher-
stellen, dass die Stopfen vor dem Zu-
wasserlassen des Wasserfahrzeugs
sicher festgezogen sind. Andernfalls
könnte der Motorraum überfluten und
das Wasserfahrzeug sinken.
[GCJ00363]
(5) Die Heck-Lenzstopfen sicher montieren, indem Sie sie bis zum Anschlag festdre-
hen.
GJU40535Lenzen des Bilgewassers auf dem
Wasser
Auch wenn das Bilgewasser auf dem Wasser
gelenzt wurde, verbleibt noch ein kleiner Rest
Bilgenwasser im Motorraum. Um das Bilge-
wasser vollständig zu lenzen, das Wasser-
fahrzeug aus dem Wasser nehmen und das
Bilgewasser an Land lenzen.
Jetpumpen-Bilgenlenzsystem
Während des Betriebs des Wasserfahrzeugs
wird das Bilgewasser im Motorraum durch
das in der Jetpumpe erzeugte Vakuum ange-
saugt und über die Jetdüse aus dem Wasser-
fahrzeug ausgestoßen. Zum Lenzen des Bilgewassers auf dem Was-
ser:
Das Wasserfahrzeug mindestens 2 Minuten
lang so gerade wie möglich und über der
Gleitgeschwindigkeit fahren.
ACHTUNG:
Nachdem der Motor wieder gestartet wur-
de, den Motor mindestens 1 Minute lang
nicht mit Vollgas laufen lassen. Bilgewas-
ser im Motorraum kann in den Motor sprit-
zen und ernsthafte Schäden verursachen.

[GCJ00554]
1 O-Ring
1
UF3Y74G0.book Page 52 Tuesday, June 23, 2020 8:48 AM

Routinekontrollen vor fahrtbeginn
55
GJU31982
GWJ00412
Wenn das Wasserfahrzeug nicht sachgemäß kontrolliert und gewartet wird, erhöht sich
dadurch das Unfall- und Schadensrisiko. Sobald an dem Wasserfahrzeug ein Problem
auftritt, sollte es nicht betrieben werden. Wenn sich ein Problem nicht mithilfe der in die-
sem Handbuch angegebenen Maßnahmen beheben lässt, sollte ein Yamaha-Händler
eine Inspektion durchführen.
GJU41235Liste der Routinekontrollen vor Fahrtbeginn
Vor Fahrtbeginn mit diesem Wasserfahrzeug müssen die Routinekontrollen gemäß der nach-
folgenden Liste der Routinekontrollen durchgeführt werden.
BEZEICHNUNGAUSFÜHRUNGSEITE
ROUTINEKONTROLLEN VOR FAHRTBEGINN
Motorraum Den Motorraum belüften.
Das Innere des Motorraums auf Schäden absuchen.
57
Kraftstoffsystem Das Kraftstoffsystem auf Lecks untersuchen.
Den Kraftstoffstand im Tank kontrollieren.
57
Wasserabscheider Den Wasserabscheider auf Wasserrückstände un-
tersuchen.
58
Motor Das Äußere des Motors auf Schäden kontrollieren. 58
Motorölstand Den Motorölstand kontrollieren. 58
Bilgewasser Den Motorraum auf Bilgewasser kontrollieren. 58
Batterie Die Batterieanschlüsse kontrollieren. 58
Lenkungssystem Die ordnungsgemäße Funktion des Lenkungssys-
tems kontrollieren.
59
Rückwärtsfahrsystem (EX
SPORT) Das Rückwärtsfahrsystem auf ordnungsgemäße
Funktion prüfen.
59
RiDE-Hebel (EX DELUXE /
EX LIMITED) Die Funktion des RiDE-Hebels kontrollieren.
60
Gashebel Die Funktion des Gashebels kontrollieren. 60
Motor-Quickstoppleine
(Handgelenk-Schlaufe) Die Motor-Quickstoppleine (Handgelenk-Schlaufe)
auf Schäden kontrollieren.
60
Schalter Funktion des Starterschalters, Motor-Stoppschal-
ters und Motor-Quickstoppschalters kontrollieren.
61
Ablagefächer Die Ablagefächer auf Schäden und Wasser kontrol-
lieren.
61
Feuerlöscherhalter Den Feuerlöscherhalter auf Beschädigung kontrol-
lieren.
61
Feuerlöscher Den Zustand des Feuerlöschers kontrollieren. 62
Sicherheitsausrüstung Kontrollieren, dass die Sicherheitsausrüstung ge-
mäß den geltenden Bestimmungen an Bord ist.
62
Rumpf und Deck Rumpf und Deck auf Schäden absuchen. 62
UF3Y74G0.book Page 55 Tuesday, June 23, 2020 8:48 AM
