2021 TOYOTA YARIS HATCHBACK tlak

397
7
YARIS(HB) Owner's Manual_Europe_MK0001_cz
7-2. Postupy v případě nouze
Když nastanou potíže
Příčinou problému může být jeden
z následujících bodů:
 V nádrži vozidla může být nedo-
statek paliva. Natankujte vozidlo.
 Motor může být zahlcen. Zkuste
znovu nastartovat motor správ-
ným startovacím postupem.
( S.156, 158)
 Systém imobilizéru motoru může
mít poruchu. ( S.75)
Příčinou problému může být jeden
z následujících bodů:
 Akumulátor může být vybitý.
( S.401)
 Pólové svorky akumulátoru mo-
hou být povolené nebo zkorodo-
vané. ( S.323)
UPOZORNĚNÍ
■Když měníte pneumatiky
Když demontujete nebo montujete
kola, pneumatiky nebo ventilek a vysí- lač výstražného systému tlaku pneu-
matik, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis, protože ventilek a vysílač vý-
stražného systému tlaku pneumatik se
může při chybném zacházení poškodit.
■Abyste zabránili poškození ventil-
ků a vysílačů výstražného systé- mu tlaku pneumatik (kromě
kompaktního rezervního kola)
Když je pneumatika opravena pomocí těsnicích tekutin, v entilek a vysílač vý-
stražného systému tlaku pneumatik
nemusí fungovat správně. Pokud je použita těsnicí tekut ina, kontaktujte co
nejdříve kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kte- rýkoliv spolehlivý servis. Když měníte
pneumatiku, vyměňte ventilek a vysí-
lač výstražného systému tlaku pneu- matik. ( S.333)
Když nelze nastartovat
motor
Pokud nelze nastartovat motor,
ačkoliv dodržujete správný po-
stup ( S.156, 158), zvažte kaž-
dý z následujících bodů.
Motor nelze nastartovat,
i když startér motoru fungu-
je normálně.
Startér se protáčí pomalu,
osvětlení interiéru a světlo-
mety svítí slabě nebo hou-
kačka nehouká nebo houká
slabě.

417
8
YARIS(HB) Owner's Manual_Europe_MK0001_cz
8-1. Technické údaje
Technické údaje vozidla
*1: Minimální mezera pedálu při sešlápnutí silou 300 N při běhu motoru
*2: Motor M15A-FKS
*3: Motor 1KR-FE
*4: Dráha páky parkovací brzdy při zatažení nahoru silou 200 N.
15palcové pneumatiky
Spojka (manuální převodovka)
Volný chod pedálu3-15 mm
Typ kapalinySAE J1704 nebo FMVSS No.116 DOT 4
Brzdy
Mezera pedálu*182 mm Min.*2
84 mm Min.*3
Volný chod pedálu1-6 mm
Zdvih páky parkovací brzdy*45-8 cvaknutí
Typ kapalinySAE J1704 nebo FMVSS No.116 DOT 4
Řízení
VůleMéně než 30 mm
Pneumatiky a kola
Rozměr pneumatik185/65R15 88H
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)Rychlost vozidla
Přední kola
kPa (kgf/cm2 nebo
bar; psi)
Zadní kola
kPa (kgf/cm2 nebo
bar; psi)
Vyšší než 160 km/h250 (3,4; 36)240 (3,4; 35)
160 km/h nebo
nižší230 (3,4; 33)220 (3,4; 32)
Rozměr kol15  6J
Utahovací moment matic kol103 N•m

418
YARIS(HB) Owner's Manual_Europe_MK0001_cz
8-1. Technické údaje
16palcové pneumatiky
17palcové pneumatiky
Kompaktní rezervní kolo (je-li ve výbavě)
■Když táhnete přívěs
Přidejte 20,0 kPa (0,2 kgf/cm
2 nebo bar; 3 psi) k doporučenému tlaku huštění pneu-
matik a jezděte rychlostmi do 100 km/h.
Rozměr pneumatik195/55R16 87V
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)Rychlost vozidla
Přední kola
kPa (kgf/cm2 nebo
bar; psi)
Zadní kola
kPa (kgf/cm2 nebo
bar; psi)
Vyšší než 160 km/h240 (3,4; 35)220 (3,4; 32)
160 km/h nebo
nižší220 (3,4; 32)200 (3,4; 29)
Rozměr kol16  6J
Utahovací moment matic kol103 N•m
Rozměr pneumatik205/45R17 84W
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)Přední kola
kPa (kgf/cm2 nebo bar; psi)Zadní kola
kPa (kgf/cm2 nebo bar; psi)
220 (3,4; 32)200 (3,4; 29)
Rozměr kol17  6 1/2J
Utahovací moment
matic kol103 N•m
Rozměr pneumatikT125/70D16 96M
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)
420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol16  4T
Utahovací moment
matic kol103 N•m

431
8
YARIS(HB) Owner's Manual_Europe_MK0001_cz
8-3. Inicializace
Technické údaje vozidla
8-3.Inicializace
*: Je-li ve výbavě
Položky pro inicializaci
Následující zařízení musí být inicializována, aby normálně fungova-
la poté, co je opětovně připojen akumulátor nebo je prováděna
údržba vozidla:
Seznam zařízení pro inicializaci
PoložkaKdy provést inicializaciOdkaz
PKSB (Brzdění při
parkování)*• Po opětovném připojení nebo výmě-
ně akumulátoruS.251
Údaje údržby motoro-
vého oleje• Po provedení údržbyS.321
Výstražný systém tla-
ku pneumatik
• Když střídáte přední a zadní pneu-
matiky, které mají odlišné tlaky huš-
tění
• Když měníte rozměr pneumatik
• Když se změní tlak huštění pneu-
matik, např., když měníte cestovní
rychlost nebo hmotnost nákladu
• Když vyměňujete kola mezi dvěma
registrovanými sadami kol
S.334

541
8
YARIS(HB) Owner's Manual_Europe_MK0001_cz
8-4. Certifikace
Technické údaje vozidla

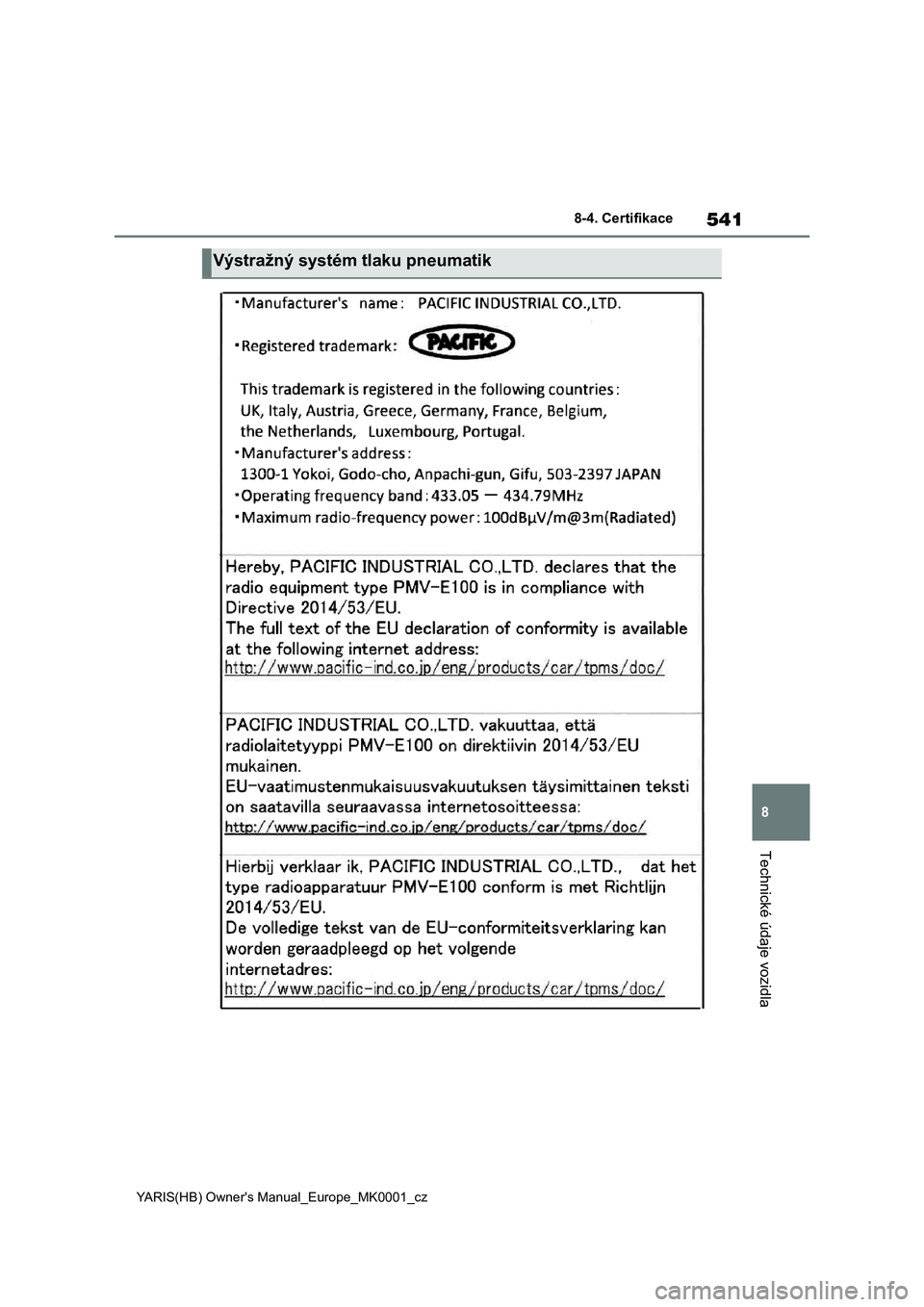

Výstražný systém tlaku pneumatik

557
YARIS(HB) Owner's Manual_Europe_MK0001_cz
Abecední rejstřík
Dvířka palivové nádrže................183
Tankování ..................................183
E
eCall ................................................65
Tlačítko "SOS" ............................65
Elektricky ovládaná okna
Činnost ......................................138
Funkce ochrany proti sevření ....138
Ovládání oken s vazbou na
zamykání dveří .......................139
Spínač blokování oken ..............140
Elektrický posilovač řízení (EPS) ..264
Výstražná kontrolka ..................370
Elektronický klíč ..........................11 2
Funkce šetření energie baterie ..124
Když elektronický klíč nefunguje
správně ...................................399
Výměna baterie .........................345
EPS (Elektrický posilovač řízení) ..264
Výstražná kontrolka ..................370
F
Filtr klimatizace............................343
Funkce dočasného rozsvícení
světlometů .................................173
Funkce ochrany proti sevření
Elektricky ovládaná okna ..........138
H
Háčky na oděvy ...........................302
Háčky na tašku ............................292
Hlavové airbagy .............................34
Hmotnost ......................................410
Hodiny ....................84, 86, 87, 88, 90
CH
Chladicí kapalina mezichladiče ..322
Kontrola .....................................322
Objem .......................................415
Chladicí kapalina motoru ............322
Kontrola .....................................322
Objem .......................................415
Příprava a kontrola před zimou ..269
Chladič..........................................323
I
Identifikace
Motor ..........................................4 11
Vozidlo .......................................4 11
Identifikační číslo vozidla ...........4 11
Ikony menu...............................92, 98
Indikátor Eko jízdy ...........94, 99, 107
Indikátor poruchy ........................369
Indikátor řazení ............................168
Indikátory .......................................82
Informace o jízdě ...................95, 101
Inicializace
Brzdění při parkování ................251
Elektricky ovládaná okna ..........138
Položky pro inicializaci ..............431
Údaje údržby motorového oleje ...321
Výstražný systém tlaku
pneumatik ...............................334
J
Jazyk (multiinformační
displej) ..................................96, 101
Jízda..............................................142
Pokyny pro jízdu v zimě ............269
Pokyny při záběhu ....................144
Postupy .....................................142
Spínač volby jízdního režimu ....262
Správná jízdní poloha .................29
Jízdní dosah .......................93, 99, 99
Jízdní režim Eco ..........................262
Jízdní vzdálenost ...................95, 101

558
YARIS(HB) Owner's Manual_Europe_MK0001_cz
Abecední rejstřík
K
Kapalina
Brzda .........................................417
Multidrive ...................................416
Ostřikovač .................................328
Spojka .......................................417
Kapota ..........................................316
Otevřít .......................................316
Klakson.........................................134
Klíče ..............................................11 2
Bezdrátové dálkové ovládání .....11 4
Bezklíčový nástup ......116, 122, 123
Elektronický klíč .........................11 2
Funkce šetření energie baterie ..124
Když elektronický klíč nefunguje
správně ...................................399
Když ztratíte klíče ......................399
Mechanický klíč ..........................11 2
Spínač motoru ...................156, 158
Štítek s číslem klíče ...................11 2
Výměna akumulátoru ................345
Výstražný bzučák ......................124
Klika zvedáku ...............................390
Kola ...............................................341
Rozměry ....................................417
Výměna .....................................341
Kolo s defektem
Vozidla bez rezervního kola ......379
Vozidla s rezervním kolem ........389
Výstražný systém tlaku
pneumatik ...............................331
Koncová světla
Spínač světel ............................170
Výměna žárovek .......................352
Kondenzátor .................................323
Kontrolka bezpečnostního pásu ..371
Kontrolka Eko jízdy .................94, 99
Kosmetická zrcátka .....................301
Kosmetické lampičky ..................301
Watty .........................................419
Kryt zavazadlového prostoru .....295
L
LTA (Asistent sledování jízdy
v jízdních pruzích) .....................200
Činnost ......................................200
Výstražná hlášení .....................209
Výstražné kontrolky ...................372
M
Manuální převodovka ..................166
Indikátor řazení .........................168
Manuální systém klimatizace .....274
Mezichladič ..................................323
Mlhová světla
Spínač .......................................178
Výměna žárovek ...............351, 352
Watty .........................................419
Motor .............................................412
Identifikační číslo .......................4 11
Jak nastartovat motor .......156, 158
Kapota .......................................316
Když musíte zastavit vozidlo
v případě nouze ......................360
Když nelze nastartovat motor ...397
Motorový prostor .......................318
Otáčkoměr ....................84, 88, 107
Přehřívání .................................405
PŘÍSLUŠENSTVÍ ..............157, 161
Spínač motoru ...................156, 158
Spínač zapalování
(spínač motoru) ...............156, 158
Systém uzavření palivového
čerpadla ..................................367
Motorový olej ...............................319
Kontrola .....................................319
Objem .......................................413
Příprava a kontrola před zimou ..269
Výstražná kontrolka ..................369
Multidrive ......................................162
Když nelze přesunout řadicí páku
z P ...........................................164
Pádlové spínače řazení ............164
Režim M ....................................165

559
YARIS(HB) Owner's Manual_Europe_MK0001_cz
Abecední rejstřík
Multiinformační displej ...........91, 97
Adaptivní tempomat ..................210
Hodiny .............................86, 90, 90
Ikony menu ...........................92, 98
Indikátor Eko jízdy .................94, 99
Informace systému
Stop & Start ......................97, 102
LTA (Asistent sledování jízdy
v jízdních pruzích) ...................206
Nastavení ............................96, 101
Parkovací asistent .....................238
Spínače ovládání přístroje ....92, 98
Spotřeba paliva .....................93, 99
Tempomat .................................220
Tlak pneumatik ..........................331
Výstražné hlášení .....................377
Zobrazení informací o jízdě ..93, 99
Zobrazení informací o podpůrných
jízdních systémech ...........95, 100
Zobrazení informací
o vozidle ............................95, 101
Zobrazení s vazbou na
audiosystém ......................95, 100
Zobrazení s vazbou na navigační
systém ..............................95, 100
Mytí a voskování ..........................306
N
Napájecí zásuvka .........................296
Nářadí ...................................380, 390
Nouze, v případě
Když dojde k defektu
pneumatiky .....................379, 389
Když elektronický klíč nefunguje
správně ...................................399
Když máte podezření na
poruchu ...................................366
Když musí být vaše vozidlo
odtaženo .................................362
Když musíte zastavit vozidlo
v případě nouze ......................360
Když nelze nastartovat motor ...397
Když se rozsvítí výstražná
kontrolka .................................368
Když se vozidlo přehřívá ...........405
Když se vybije akumulátor ........401
Když se zobrazí výstražné
hlášení ....................................377
Když vozidlo uvízne ..................408
Když zazní výstražný bzučák ....368
Když ztratíte klíče ......................399
Pokud vozidlo uvízne ve stoupající
vodě ........................................361
Nouzová oprava pneumatiky ......379
O
Obrazovka spotřeby ....................108
Odkládací schránka.....................291
Odmlžování
Čelní sklo ..........................276, 282
Vnější zpětná zrcátka ........277, 282
Zadní okno ........................277, 282
Odmlžování zadního okna ..277, 282
Oka
Háčky na oděvy ........................302
Háčky na tašku .........................292
Upevňovací příchytky
(podlahová rohož) .....................28
Okamžitá spotřeba paliva .......93, 99
Okna
Elektricky ovládaná okna ..........138
Odmlžování zadního okna ..277, 282
Ostřikovač .................................179
Olej
Manuální převodovka ................416
Motorový olej .............................413
Omezovač rychlosti.....................220
Výstražné hlášení .....................222
Opěrky hlavy ................................130
Osobní lampičky ..........................288
Watty .........................................419
