2021 TOYOTA YARIS HATCHBACK sensor

182
YARIS(HB) handleiding_Europa_MK0001_nl
4-3. Bedienen van verlichting en ruitenwissers
■De ruitenwissers en ruitensproeiers
kunnen worden bediend als
Het contact AAN staat.
■Effecten van de rijsnelheid op de ruiten-
wisserwerking (auto's met ruitenwis-
sers met regensensor)
De rijsnelheid heeft invloed op de interval-
werking.
■Regensensor (auto's met ruitenwissers
met regensensor)
●De regensensor registreert de hoeveelheid
neerslag.
De auto is voorzien van een optische sen-
sor. Deze werkt mogelijk niet goed als zon-
licht van de opkomende of ondergaande
zon af en toe op de voorruit valt of als er
insecten o.i.d. op de voorruit zitten.
●Als de ruitenwisser in de AUTO-modus
wordt gezet terwijl het contact AAN staat,
maken de ruitenwissers één wisslag om
aan te geven dat de AUTO-modus is inge-
schakeld.
●Als de temperatuur van de regensensor
85°C of hoger is, of -15°C of lager, werkt
de automatische functie mogelijk niet. Zet
de ruitenwisserschakelaar in dat geval in
een andere modus dan AUTO.
■Als er geen vloeistof uit de ruitensproei-
ers komt
Controleer of er ruitensproeiervloeistof in het
reservoir aanwezig is en controleer als dat
het geval is of de sproeierkoppen niet ver-
stopt zijn.
WAARSCHUWING
■Waarschuwing met betrekking tot het
gebruik van de ruitenwissers in de
stand AUTO (auto's met ruitenwis-
sers met regensensor)
De ruitenwissers voor kunnen onverwacht
in werking treden als de sensor wordt aan-
geraakt of als de voorruit aan trillingen
wordt blootgesteld terwijl de ruitenwissers
in de stand AUTO staan. Let erop dat er
niets bekneld raakt als de ruitenwissers in
werking treden.
■Waarschuwing met betrekking tot het
gebruik van ruitensproeiervloeistof
Gebruik bij koud weer de ruitensproeier-
vloeistof pas wanneer de voorruit warm is.
De vloeistof kan anders op de voorruit
bevriezen en zo het zicht belemmeren. Dit
kan leiden tot een ongeval waarbij ernstig
letsel kan ontstaan.
OPMERKING
■Als er geen ruitensproeiervloeistof
uit de sproeierkoppen komt
Als u de hendel gedurende langere tijd
naar u toe getrokken houdt, kan de sproei-
erpomp beschadigd raken.
■Wanneer een sproeier verstopt raakt
Neem in dit geval contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Probeer als een sproeierkop verstopt is
geraakt deze niet schoon te maken met
een naald of iets dergel ijks. Hierdoor kan
de sproeierkop beschadigd raken.
YARIS(HB)_OM_Europe_OMK0001E.book Page 182 Thursday, March 12, 2020 9:10 AM

187
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
4-5.Gebruik van de ondersteunende systemen
*: Indien aanwezig
■PCS (Pre-Crash Safety-systeem)
→Blz. 192
■LTA (Lane Tracing Assist)
→Blz. 202
■AHB (Automatic High Beam)
→Blz. 176
■RSA (Road Sign Assist) (indien
aanwezig)
→Blz. 225
■Dynamic Radar Cruise Control
→Blz. 212 Twee soorten sensoren, die zich achter
de grille en de voorruit bevinden, signa-
leren informatie die nodig is voor de
werking van de ondersteunende syste-
men.
Radarsensor
Camera voor
Toyota Safety Sense*
Toyota Safety Sense bestaat uit
de volgende ondersteunende sys-
temen en draagt bij aan een vei-
lige en comfortabele rijervaring:
Ondersteunend systeem
WAARSCHUWING
■Toyota Safety Sense
Toyota Safety Sense is ontworpen om te
werken met als uitgangspunt dat de
bestuurder voorzichtig rijdt om te helpen
de gevolgen van een aanrijding voor de
inzittenden en de auto te beperken of de
bestuurder te assisteren onder normale
rijomstandigheden.
Vertrouw niet blindelings op het systeem,
aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en
de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de ver-
antwoordelijkheid van de bestuurder om
de omgeving van de auto in de gaten te
houden en veilig te rijden.
Sensoren
WAARSCHUWING
■Voorkomen van storingen in de
radarsensor
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de radarsensor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ont-
staan.
YARIS(HB)_OM_Europe_OMK0001E.book Page 187 Thursday, March 12, 2020 9:10 AM

188
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
●Houd de radarsensor en de afdekking
van de radarsensor altijd schoon.Radarsensor
Afdekking radarsensor
Reinig de voorzijde van de radarsensor of
de voor- of achterzijde van afdekking van
de radarsensor als ze vuil zijn of als er
waterdruppels, sneeuw, enz. op zit(ten).
Reinig de radarsensor en de kap van de
radarsensor met een zachte doek om te
voorkomen dat er beschadigingen ont-
staan.
●Bevestig geen accessoires, (doorzich-
tige) stickers of andere zaken op de
radarsensor, de afdekking van de radar-
sensor of het omliggende gebied.
●Stel de radarsensor en de omgeving
van de sensor niet bloot aan krachtige
schokken.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
radarsensor, de grille of de voorbumper
is blootgesteld aan krachtige schokken.
●Haal de radarsensor niet uit elkaar.
●Wijzig of spuit de radarsensor of de kap
van de radarsensor niet.
●In de volgende gevallen moet de radar-
sensor opnieuw worden gekalibreerd.
Neem voor meer informatie contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Als de radarsensor of de grille is verwij- derd en geplaatst of vervangen
• Als de voorbumper is vervangen
■Storingen in de camera voor voorko-
men
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de camera voor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ont-
staan.
●Houd de voorruit te allen tijde schoon.
• Reinig de voorruit al s deze vuil is of als
er een dun olielaagje, waterdruppels,
sneeuw, enz. op zit(ten).
• Als er een ruitencoating op de voorruit is aangebracht, moeten waterdruppels
e.d. nog steeds met de ruitenwissers
voor worden verwijderd van het
gedeelte van de voorruit vóór de
camera voor.
• Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
binnenzijde van de voorruit waar de
camera voor is geplaatst vuil is.
YARIS(HB)_OM_Europe_OMK0001E.book Page 188 Thursday, March 12, 2020 9:10 AM

195
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
■In-/uitschakelen van het Pre-
Crash Safety-systeem
Het Pre-Crash Safety-systeem kan
worden ingeschakeld/uitgeschakeld via
(→Blz. 422) van het multi-informa-
tiedisplay.
Het systeem wordt iedere keer wanneer het
contact AAN wordt gezet automatisch inge-
schakeld.
Als het systeem wordt uitgeschakeld,
gaat het waarschuwingslampje PCS
branden en wordt er een melding weer-
gegeven op het multi-informatiedisplay.
■Wijzigen van de timing van de
Pre-Crash-waarschuwing
De timing van de Pre-Crash-waarschu-
wing kan worden gewijzigd via
(→Blz. 422) van het multi-informatiedis-
play.
De instelling van de timing van de waarschu-
wing blijft behouden als het contact UIT
wordt gezet. Als het Pre-Crash Safety-sys-
teem echter is uitgeschakeld en weer is
ingeschakeld, wordt de timing weer inge-
steld op de standaardinstelling (gemiddeld).
WAARSCHUWING
●Bij het vervoeren van de auto op een
vrachtwagen, boot, trein of vergelijkbaar
transportmiddel
●Wanneer de auto wordt opgetakeld ter-
wijl de motor aan staat en de wielen vrij
kunnen draaien
●Bij het controleren van de auto op een
rollenbank, bijvoorbeeld een vermo-
gensbank of een snelheidsmetertester,
of bij het balanceren van de wielen op
de auto
●Als er veel kracht wordt uitgeoefend op
de voorbumper of de grille door een
aanrijding of een andere oorzaak
●Als niet op een stabiele wijze kan wor-
den gereden met de auto, bijvoorbeeld
als hij betrokken is geweest bij een
ongeval of als er storingen zijn
●Als met een sportieve rijs tijl of in het ter-
rein wordt gereden
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Als er een andere maat banden dan
voorgeschreven is gemonteerd
●Als er sneeuwkettingen zijn aange-
bracht
●Wanneer er een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt
●Als er tijdelijk uitrusting (sneeuwploeg,
enz.) die de radarsensor of de camera
voor kan hinderen op de auto is
geplaatst
Wijzigen van in stellingen van
het Pre-Crash Safety-systeem
YARIS(HB)_OM_Europe_OMK0001E.book Page 195 Thursday, March 12, 2020 9:10 AM

199
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
• Bij het passeren van een signaleerbaar object dat stilstaat op de rijstrook voor het
tegemoetkomend verkeer om rechtsaf of
linksaf te slaan
• Als een signaleerbaar object uw auto zeer dicht nadert en vervolgens stopt voordat
het zich in de rijrichting van uw auto
bevindt
• Als de voorzijde van de auto omhoog of
omlaag gaat, bijvoorbeeld op een oneffen
of golvend wegdek
• Bij het rijden op een weg omringd door een
constructie, zoals een tunnel of een stalen
brug
• Als er zich metalen objecten (putdeksel,
staalplaat, enz.), opstaande randen of uit-
stekende delen voor uw auto bevinden
• Wanneer onder een object (verkeersbord,
billboard, enz.) door wordt gereden
• Bij het naderen van een slagboom van een elektronische tolpoort, slagboom bij een
parkeerterrein of andere afscheiding die
open en dicht gaat
• Bij het wassen van de auto in een was- straat
• Bij het rijden door of onder objecten die in contact kunnen komen met uw auto, zoals
hoog gras, boomtakken of een spandoek • Bij het rijden door stoom of rook
• Wanneer dicht bij een object wordt gere-
den dat radiogolven weerkaatst, zoals een
grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een tele- visiezendmast, radiozender , elektriciteits-
centrale, met radar uitgeruste auto's of
andere locatie waar mogelijk sterke radio-
golven of elektromagnetische velden aan-
wezig zijn
• Wanneer er allerlei zaken zijn die de radio- golven van de radar in de buurt kunnen
reflecteren (tunnels, vakwerkbruggen,
onverharde wegen, besneeuwde wegen
met sporen, enz.)
• Wanneer tijdens het rechts/links afslaan een tegenligger of overstekende voetgan-
ger het pad van uw auto al heeft verlaten
• Wanneer u vlak voor een tegenligger of overstekende voetganger rechts/links
afslaat
• Wanneer tijdens het rechts/links afslaan een tegenligger of overstekende voetgan-
ger stopt voordat deze het pad van uw
auto kruist
• Wanneer tijdens het rechts/links afslaan een tegenligger voor uw auto rechts/links
afslaat
• Wanneer u in de richting van tegenliggend verkeer stuurt
■Situaties waarin het systeem mogelijk
niet goed werkt
●In sommige situaties, zoals onderstaande,
wordt een object mogel ijk niet gesigna-
leerd door de radarsensor en de camera
voor, waardoor het systeem niet goed
werkt:

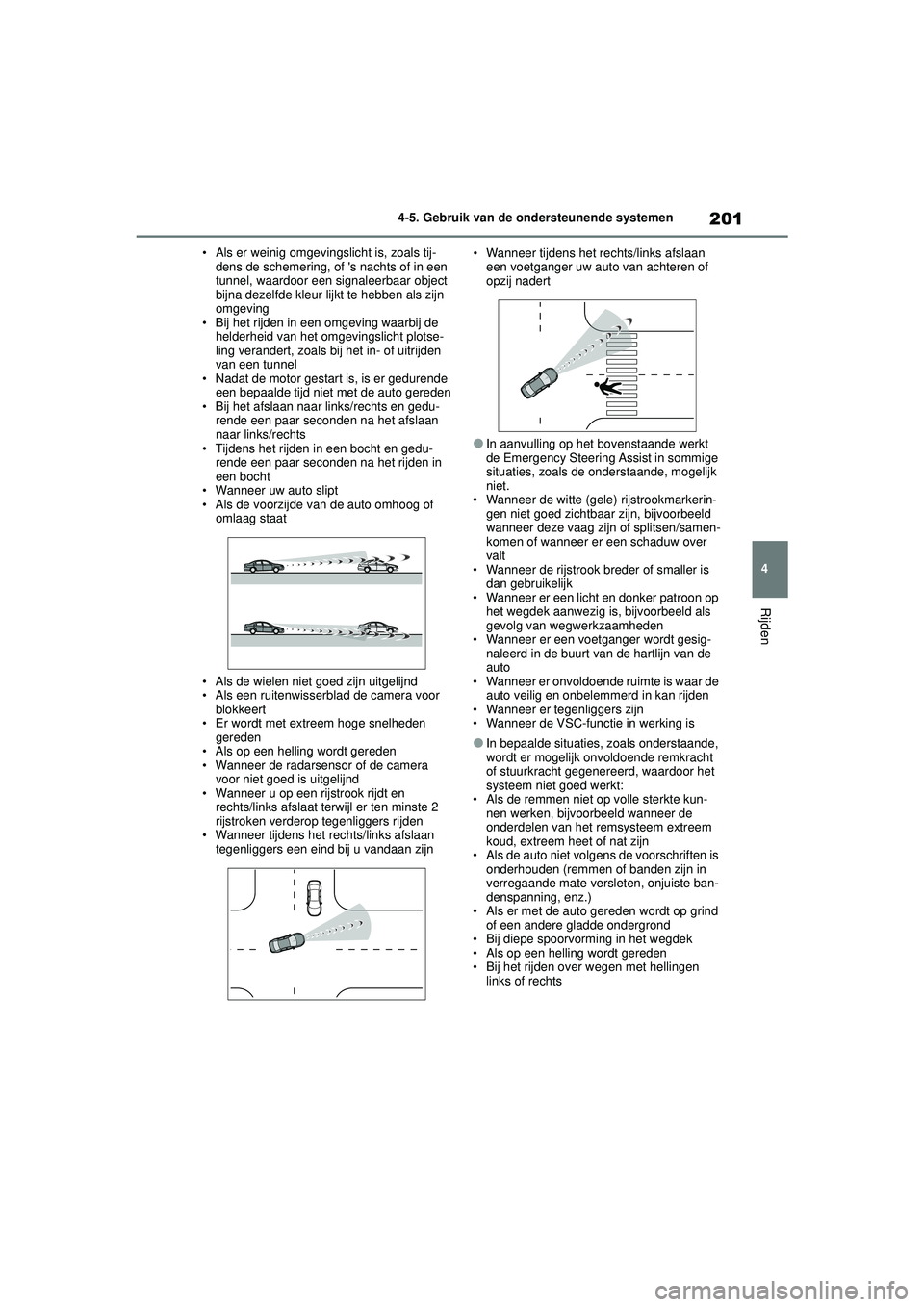

YARIS(HB)_OM_Europe_OMK0001E.book Page 199 Thursday, March 12, 2020 9:10 AM

201
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
• Als er weinig omgevingslicht is, zoals tij-
dens de schemering, of 's nachts of in een
tunnel, waardoor een signaleerbaar object
bijna dezelfde kleur lijkt te hebben als zijn
omgeving
• Bij het rijden in een omgeving waarbij de helderheid van het omgevingslicht plotse-
ling verandert, zoals bij het in- of uitrijden
van een tunnel
• Nadat de motor gestart is, is er gedurende een bepaalde tijd niet met de auto gereden
• Bij het afslaan naar links/rechts en gedu- rende een paar seconden na het afslaan
naar links/rechts
• Tijdens het rijden in een bocht en gedu- rende een paar seconden na het rijden in
een bocht
• Wanneer uw auto slipt
• Als de voorzijde van de auto omhoog of omlaag staat
• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camera voor blokkeert
• Er wordt met extreem hoge snelheden gereden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camera voor niet goed is uitgelijnd
• Wanneer u op een rijstrook rijdt en rechts/links afslaat terwijl er ten minste 2
rijstroken verderop tegenliggers rijden
• Wanneer tijdens het rechts/links afslaan tegenliggers een eind bij u vandaan zijn • Wanneer tijdens het rechts/links afslaan
een voetganger uw auto van achteren of
opzij nadert
●In aanvulling op het bovenstaande werkt
de Emergency Steering Assist in sommige
situaties, zoals de onderstaande, mogelijk
niet.
• Wanneer de witte (gele) rijstrookmarkerin- gen niet goed zichtbaar zijn, bijvoorbeeld
wanneer deze vaag zijn of splitsen/samen-
komen of wanneer er een schaduw over
valt
• Wanneer de rijstrook breder of smaller is dan gebruikelijk
• Wanneer er een licht en donker patroon op het wegdek aanwezig is, bijvoorbeeld als
gevolg van wegwerkzaamheden
• Wanneer er een voetganger wordt gesig- naleerd in de buurt van de hartlijn van de
auto
• Wanneer er onvoldoende ruimte is waar de auto veilig en onbelemmerd in kan rijden
• Wanneer er tegenliggers zijn
• Wanneer de VSC-functie in werking is
●In bepaalde situaties, zoals onderstaande,
wordt er mogelijk onvoldoende remkracht
of stuurkracht gegenereerd, waardoor het
systeem niet goed werkt:
• Als de remmen niet op volle sterkte kun- nen werken, bijvoorbeeld wanneer de
onderdelen van het remsysteem extreem
koud, extreem heet of nat zijn
• Als de auto niet volgens de voorschriften is onderhouden (remmen of banden zijn in
verregaande mate versleten, onjuiste ban-
denspanning, enz.)
• Als er met de auto gereden wordt op grind of een andere gladde ondergrond
• Bij diepe spoorvorming in het wegdek
• Als op een helling wordt gereden
• Bij het rijden over wegen met hellingen links of rechts
YARIS(HB)_OM_Europe_OMK0001E.book Page 201 Thursday, March 12, 2020 9:10 AM

212
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
●“LTA Unavailable” (LTA niet beschikbaar)
Het systeem is tijdelijk uitgeschakeld als
gevolg van een storing in een andere sensor
dan de camera voor. Schakel het LTA-sys-
teem uit, wacht een poosje en schakel het
LTA-systeem weer in.
●“LTA Unavailable at Current Speed” (LTA
niet beschikbaar bij huidige snelheid)
De functie kan niet worden gebruikt als de rij-
snelheid hoger is dan het werkingsbereik van
het LTA-systeem. Rijd langzamer.
■Persoonlijke voorkeursinstellingen
Er kunnen instellingen van de functie worden
gewijzigd. ( →Blz. 422)
*: Indien aanwezig
Wanneer de afstandsregelmodus is
ingeschakeld, accelereert en decele-
reert de auto automatisch overeenkom-
stig de veranderingen in snelheid van
de voorligger, zelfs wanneer het gaspe-
daal niet wordt ingetrapt. In de con-
stante-snelheidsr egelmodus rijdt de
auto met een constante snelheid.
Gebruik de Dynamic Radar Cruise
Control op autowegen en snelwegen.
 Afstandsregelmodus ( →Blz. 215)
 Constante-snelheidsregelmodus
(→Blz. 219)
■Weergave instrumentenpaneel
Multi-informatiedisplay
Ingestelde snelheid
Indicatoren
Dynamic Radar
Cruise Control*
Overzicht van functies
Systeemonderdelen
YARIS(HB)_OM_Europe_OMK0001E.book Page 212 Thursday, March 12, 2020 9:10 AM

213
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
■BedieningsschakelaarsAfstandsschakelaar
Schakelaar +RES
Uitschakeltoets
Schakelaar -SET
Cruise control-hoofdschakelaar
WAARSCHUWING
■Voor het gebruik van de Dynamic
Radar Cruise Control
●Voor veilig rijden is alleen de bestuurder
verantwoordelijk. Vertrouw niet alleen
op het systeem en rijd voorzichtig door
altijd goed op de omgeving te letten.
●Het Dynamic Radar Cruise Control-sys-
teem biedt ondersteuning bij het rijden
om de bestuurder te ontlasten. Er zijn
echter grenzen aan de geboden onder-
steuning.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blindelings
op dit systeem en rijd altijd voorzichtig.
• Omstandigheden waarin de sensor voorliggers mogelijk niet op de juiste
manier signaleert: →Blz. 221
• Omstandigheden waaronder de afstandsregelmodus mogelijk niet goed
werkt: →Blz. 222
●Stel de geschikte snelheid in op basis
van de snelheidslimiet, de verkeersin-
tensiteit, de wegcondities, de weersom-
standigheden, enz. De bestuurder is
verantwoordelijk voor het controleren
van de ingestelde snelheid.
●Zelfs als het systeem normaal werkt,
kan de door het systeem gesignaleerde
status van de voorligger afwijken van de
door de bestuurder waargenomen sta-
tus. Daarom moet de bestuurder altijd
alert blijven, het gevaar van elke situatie
inschatten en veilig rijden. Volledig ver-
trouwen op het systeem of aannemen
dat het systeem de veiligheid garan-
deert tijdens het rijden kan leiden tot
een ongeval met ernstig letsel als
gevolg.
●Schakel de Dynamic Radar Cruise Con-
trol uit met de cruise control-hoofdscha-
kelaar als deze niet wordt gebruikt.
■Waarschuwingen met betrekking tot
de ondersteunende systemen
Neem de volgende voorzorgsmaatregelen
in acht, aangezien er grenzen zijn aan de
door het systeem geboden ondersteuning.
Als u dat niet doet, kunt u een ongeval ver-
oorzaken, waardoor ernstig letsel kan ont-
staan.
●De bestuurder helpen bij het meten van
de volgafstand
De Dynamic Radar Cruise Control dient
alleen ter ondersteuning van de bestuur-
der bij het bepalen van de volgafstand tus-
sen de eigen auto en een bepaalde
voorligger. Het systeem is niet bedoeld om
zorgeloos of roekeloos rijgedrag te recht-
vaardigen en kan de bestuurder ook niet
helpen tijdens het rijden bij slecht zicht.
Het blijft noodzakelijk dat de bestuurder
zelf de omgeving van de auto goed in de
gaten houdt.
YARIS(HB)_OM_Europe_OMK0001E.book Page 213 Thursday, March 12, 2020 9:10 AM
