2021 TOYOTA YARIS CROSS gas type

40
Handleiding YARIS CROSS_Europa_M52K60_nl
1-1. Voor een veilig gebruik
Controlelampje PASSENGER AIR BAG
Airbag-ECU
De belangrijkste onderdel en van het SRS-airbagsysteem zijn hierboven afgebeeld.
Het SRS-airbagsysteem wordt aangestuurd door de airbag-ECU. Bij het activeren
van de airbags zorgt een chemische reacti e in de ontstekingsmechanismen ervoor
dat de airbags snel gevuld worden met niet-giftig gas om de beweging van de inzit-
tenden te helpen beperken.
■Als de airbags worden geactiveerd
●U kunt lichte schaafplekken, brandwonden,
kneuzingen, e.d. oplopen als gevolg van
de zeer hoge snelheid waarmee de air-
bags worden geactiveerd door hete gas-
sen.
●Er is een luide knal hoorbaar en er komt
wit poeder vrij.
●Gedurende enkele minuten na het active-
ren van de airbags kunnen de onderdelen
van de airbagmodule (stuurwielnaaf,
afdekkap airbag en ontstekingsmecha-
nisme) evenals de voorstoelen, delen van
de voor- en achterstijlen en de daklijstbe-
kleding nog heet zijn. De airbag zelf kan
ook heet zijn.
●De voorruit kan barsten.
●Het hybridesysteem wordt uitgezet en de
brandstoftoevoer naar de motor wordt
gestopt. ( Blz. 83)
●Het remsysteem en de remlichten worden
automatisch aangestuurd. ( Blz. 337)
●De interieurverlichting gaat automatisch
branden. ( Blz. 359)
●De alarmknipperlichten worden automa-
tisch ingeschakeld. ( Blz. 430)
●Auto's met eCall: Als een van de volgende
situaties zich voordoet, verstuurt het sys-
teem automatisch een noodoproep
* naar
het eCall-controlecentrum. De locatie van
de auto wordt doorgegeven (zonder dat de
toets SOS hoeft te worden ingedrukt) en
een medewerker zal proberen om met de
inzittenden te praten om de ernst van de
situatie vast te stellen en te bepalen of hulp
nodig is. Als de inzittenden niet in staat zijn
om te communiceren, behandelt de mede-
werker de oproep automatisch als een
noodgeval en schakelt hij of zij de noodza-
kelijke hulpdiensten in. ( Blz. 65) • Een airbag is geactiveerd.
• Een gordelspanner is geactiveerd.
• De auto is betrokken bij een ernstige aan-
rijding van achteren.
*: In sommige gevallen kan er geen oproep
worden verzonden. ( Blz. 66)
■Voorwaarden voor activering van de air-
bags (airbags voor)
●De airbags voor worden geactiveerd als
een bepaalde drempelwaarde wordt over-
schreden (vergelijkbaar met een frontale
aanrijding met een snelheid van ongeveer
20 - 30 km/h tegen een muur die niet kan
bewegen of vervormen).
Deze drempelsnelheid kan in de volgende
situaties echter veel hoger liggen:
• Wanneer de auto iets raakt dat kan bewe- gen en/of vervormen, zoals een gepar-
keerde auto of lantaarnpaal
• Wanneer de auto betrokken raakt bij een ongeval waarbij de neus van de auto onder
een vrachtwagen terechtkomt
●Afhankelijk van het type aanrijding worden
mogelijk alleen de gordelspanners geacti-
veerd.
■Voorwaarden voor activering van de air-
bags (side airbags, curtain airbags en
airbags middenvoor)
●De side airbags, curtai n airbags en airbags
middenvoor worden geactiveerd als een
bepaalde drempelwaarde wordt overschre-
den (vergelijkbaar met ter plaatse van het
passagierscompartiment aangereden wor-
den met een snelheid van ongeveer 20 -
30 km/h door een ongeveer 1.500 kg
wegend voertuig, komend vanuit een rich-
ting die haaks staat op de positie van de
auto).
●Beide curtain airbags worden mogelijk ook
geactiveerd bij een zware aanrijding van
opzij.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 40 Tuesday, June 1, 2021 1:48 PM

70
Handleiding YARIS CROSS_Europa_M52K60_nl
1-3. Noodoproep
2. INFORMATIE OVER GEGEVENSVERWERKING
2.1.
Elke verwerking van persoonsgegevens die via het in
het voertuig geïntegreerde op 112 gebaseerde eCall-
systeem zijn verzameld, moet voldoen aan de regelge-
ving met betrekking tot persoonsgegevens zoals vast-
gelegd in richtlijn 95/46/EG en 2002/58/EG, en moet
met name zijn gebaseerd op de noodzaak om de vitale
belangen van personen te beschermen, conform artikel
7(d) van richtlijn 95/46/EG.
O
2.2.
De verwerking van dergelijke gegevens dient strikt
beperkt te blijven tot het doel van het behandelen van
de eCall-noodoproep naar het Europese alarmnummer
112.
O
2.3. Soorten gegevens en hun ontvangers
2.3.1.
Het in het voertuig geïntegreerde op 112 gebaseerde
eCall-systeem kan alleen de volgende gegevens ver-
zamelen en verwerken: voertuigidentificatienummer,
type voertuig (personenauto of lichte bestelwagen),
type brandstof/aandrijving van het voertuig (benzine/
diesel/aardgas/LPG/elektriciteit/waterstof), laatste drie
locaties en rijrichting van het voertuig, logbestand van
de automatische activering v an het systeem inclusief
tijdstip van activering, eventuele aanvullende gege-
vens (indien van toepassing)
O
2.3.2.
De ontvangers van de door het in het voertuig geïnte-
greerde op 112 gebaseerde eCall-systeem verwerkte
gegevens zijn de relevante openbare alarmcentrales
die zijn aangewezen door de overheidsinstanties van
het land waarin deze centrales zijn gevestigd om als
eerste eCall-oproepen naar het Europese alarmnum-
mer 112 te ontvangen en te verwerken. Aanvullende
informatie (indien beschikbaar):
O
Gebruikersinformatie uitvoering regelgeving, bijlage 1, DEEL 3Conformiteit
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 70 Tuesday, June 1, 2021 1:48 PM

111
2
Handleiding YARIS CROSS_Europa_M52K60_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
■Instellingen voor de weergave van
het instrumentenpaneel die u kunt
wijzigen
 Instellen van de klok (auto's zonder
navigatie-/multimediasysteem)
Blz. 98
 Ta a l
Hiermee kan de weergegeven taal worden
gewijzigd.
Eenheden
Hiermee kunnen de weergegeven meeteen-
heden worden gewijzigd.
EV-controlelampje
Hiermee kunt u de werking van het EV-con-
trolelampje in- of uitschakelen.

Hiermee kunt u de weergegeven inhoud van
het volgende wijzigen:
• Hybridesysteemindicator
Hiermee kunt u de begeleiding milieubewust
bedienen gaspedaal wel of niet laten weer-
geven. ( Blz. 108)
• Weergave brandstofverbruik
Hiermee kunt u de weergave van het gemid-
delde brandstofverbruik sinds starten/sinds
resetten/sinds tanken wijzigen. ( Blz. 107)
 (indien aanwezig)
Hiermee kunt u het audiosysteemgekop-
pelde display wel of niet laten weergeven.

Hiermee kunt u de weergegeven inhoud van
het volgende wijzigen:
• Informatie op display
Hiermee kunt u de energiemonitor/koppel-
verdeling wel of niet laten weergeven.
( Blz. 123) • Type rij-informatie
Hiermee kunt u de weergave van het
rij-informatietype wijzigen na starten/na
resetten.
• Rij-informatie-items
Hiermee kunt u het eerste en tweede item
van de weergave van de rij-informatie instel-
len op een van de volgende onderwerpen:
gemiddelde rijsnelheid/afstand/verstreken
tijd.

Weergave resultaat huidige rit
Hiermee kunt u de weergegeven informatie
over de huidige rit, gemeten vanaf het star-
ten van het hybridesysteem tot het uitzetten,
wijzigen tussen rij-info rmatie/Eco-score. (De
informatie wordt kortstondig weergegeven
als het hybridesysteem uitgezet wordt.)
 Pop-updisplay
Hiermee kunt u pop-updisplays voor elk rele-
vant systeem in- of uitschakelen.
“Multi-information display off” (multi-
informatiedisplay UIT)
Hiermee kunt u het multi-informatiedisplay
uitzetten.
Druk op een van de volgende bedienings-
toetsen van het instrumentenpaneel /
/ / / / om het multi-infor-
matiedisplay weer aan te zetten.
 Standaardinstelling
Hiermee kunnen de instellingen van de
weergave van het instrumentenpaneel wor-
den gereset naar de standaardinstelling.
Weergave instellingen
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 111 Tuesday, June 1, 2021 1:48 PM

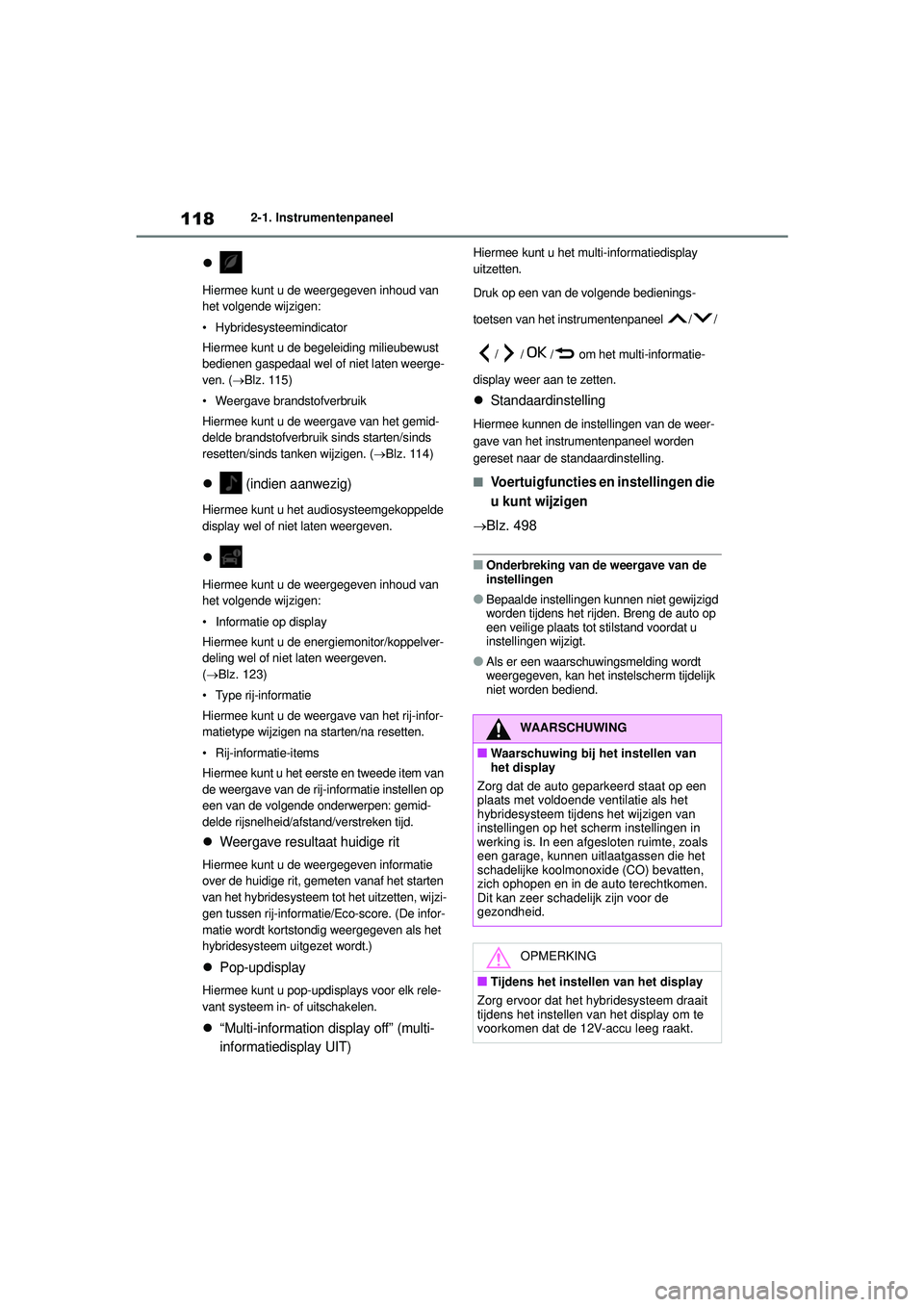

118
Handleiding YARIS CROSS_Europa_M52K60_nl
2-1. Instrumentenpaneel

Hiermee kunt u de weergegeven inhoud van
het volgende wijzigen:
• Hybridesysteemindicator
Hiermee kunt u de begeleiding milieubewust
bedienen gaspedaal wel of niet laten weerge-
ven. (
Blz. 115)
• Weergave brandstofverbruik
Hiermee kunt u de weergave van het gemid-
delde brandstofverbruik sinds starten/sinds
resetten/sinds tanken wijzigen. (
Blz. 114)
 (indien aanwezig)
Hiermee kunt u het audiosysteemgekoppelde
display wel of niet laten weergeven.

Hiermee kunt u de weergegeven inhoud van
het volgende wijzigen:
• Informatie op display
Hiermee kunt u de energiemonitor/koppelver-
deling wel of niet laten weergeven.
(
Blz. 123)
• Type rij-informatie
Hiermee kunt u de weergave van het rij-infor-
matietype wijzigen na starten/na resetten.
• Rij-informatie-items
Hiermee kunt u het eerste en tweede item van
de weergave van de rij-informatie instellen op
een van de volgende onderwerpen: gemid-
delde rijsnelheid/afstand/verstreken tijd.
Weergave resultaat huidige rit
Hiermee kunt u de weergegeven informatie
over de huidige rit, gemeten vanaf het starten
van het hybridesysteem tot het uitzetten, wijzi-
gen tussen rij-informatie /Eco-score. (De infor-
matie wordt kortstondig weergegeven als het
hybridesysteem uitgezet wordt.)
Pop-updisplay
Hiermee kunt u pop-updisplays voor elk rele-
vant systeem in- of uitschakelen.
“Multi-information display off” (multi-
informatiedisplay UIT)
Hiermee kunt u het multi-informatiedisplay
uitzetten.
Druk op een van de volgende bedienings-
toetsen van het in strumentenpaneel / /
/ / / om het multi-informatie-
display weer aan te zetten.
Standaardinstelling
Hiermee kunnen de instellingen van de weer-
gave van het instrumentenpaneel worden
gereset naar de standaardinstelling.
■Voertuigfuncties en instellingen die
u kunt wijzigen
Blz. 498
■Onderbreking van de weergave van de
instellingen
●Bepaalde instellingen kunnen niet gewijzigd
worden tijdens het rijden. Breng de auto op
een veilige plaats tot stilstand voordat u
instellingen wijzigt.
●Als er een waarschuwingsmelding wordt
weergegeven, kan het instelscherm tijdelijk
niet worden bediend.
WAARSCHUWING
■Waarschuwing bij het instellen van
het display
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie als het
hybridesysteem tij dens het wijzigen van
instellingen op het scherm instellingen in
werking is. In een afgesloten ruimte, zoals
een garage, kunnen uitlaatgassen die het
schadelijke koolmonoxid e (CO) bevatten,
zich ophopen en in de auto terechtkomen.
Dit kan zeer schadel ijk zijn voor de
gezondheid.
OPMERKING
■Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait
tijdens het instellen van het display om te
voorkomen dat de 12V-accu leeg raakt.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 118 Tuesday, June 1, 2021 1:48 PM

338
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
 Type A
 Type B
“Traction Control Turned OFF” (tractie-
controle UIT)
■Zowel TRC als VSC uitschakelen
Houd meer dan 3 seconden ingedrukt
terwijl de auto stilstaat om de TRC en VSC uit
te schakelen.
Het controlelampje VSC OFF gaat branden
en “Traction Control Turned OFF” (tractiecon-
trole UIT) wordt op het multi-informatiedisplay
weergegeven.
*
Druk nogmaals op om het systeem
weer in te schakelen.
*: Bij auto's met PCS (P re-Crash Safety-sys-
teem), wordt de PCS ook uitgeschakeld
(alleen Pre-Crash-waarschuwing is
beschikbaar) Het waarschuwingslampje
PCS gaat branden en er wordt een mel-
ding weergegeven op het multi-informatie-
display. ( Blz. 242)
■Wanneer de melding wordt weergege-
ven op het multi-informatiedisplay dat
de TRC is uitgeschakeld, zelfs al is
niet ingedrukt
TRC is tijdelijk uitges chakeld. Als de melding
niet verdwijnt neem dan contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Voorwaarden voor werking Hill Start
Assist Control
Als aan de volgende voorwaarden wordt vol-
daan, werkt de Hill Start Assist Control:
●De selectiehendel staat in een andere
stand dan P of N (bij het vooruit/achteruit
bergop wegrijden).
●De auto staat stil
●Het gaspedaal wordt niet ingetrapt
●De parkeerrem is niet geactiveerd
●Het contact wordt AAN gezet
■Automatisch uitschakelen van Hill Start
Assist Control
De Hill Start Assist Control wordt in de vol-
gende situaties uitgeschakeld:
●De selectiehendel staat in stand P of N.
●Het gaspedaal wordt ingetrapt
●De parkeerrem wordt geactiveerd
●Er zijn maximaal 2 seconden verstreken
nadat het rempedaal is losgelaten.
●Het contact is UIT gezet
■Bijgeluiden en trillingen die veroorzaakt
worden door de ABS-, BA-, VSC-, TRC-
en Hill Start Assist Control-systemen
●Het is mogelijk dat u tijdens het starten van
het hybridesysteem of bij het wegrijden
een geluid in de motorruimte hoort wan-
neer het rempedaal herhaaldelijk wordt
ingetrapt. Dit duidt niet op een storing in
een van deze systemen.
●De volgende verschijnselen kunnen zich
voordoen als bovenstaande systemen in
werking zijn. Geen v an deze verschijnse-
len duidt op een storing.
• Er kunnen trillingen gevoeld worden in de carrosserie en de stuurinrichting.
• Nadat de auto tot stilstand is gekomen, kan het geluid van een elektromotor hoor-
baar zijn.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 338 Tuesday, June 1, 2021 1:48 PM

479
7
Handleiding YARIS CROSS_Europa_M52K60_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Vervangen van de 12V-accu
●Gebruik een 12V-accu van het type met
centrale ontgassing (Europese wetgeving).
●Gebruik een accu van hetzelfde formaat
als de vorige, met een gelijkwaardige
capaciteit van 20 uur (20HR) of meer en
een gelijkwaardige startkracht (CCA) of
meer. Controleer het label op de boven-
zijde van de accu voor het formaat en de
specificaties ervan (bijv.: LN0, 35 Ah, 264
A).
• Als het formaat verschilt, kan de 12V-accu niet goed worden bevestigd.
• Als de capaciteit laag is, zelfs als de auto korte tijd niet gebruikt is, kan de 12V-accu
ontladen en kan het hybridesysteem
mogelijk niet meer worden gestart.
●Gebruik een geventileerde cadmiumaccu
●Gebruik een 12V-accu met een hand-
greep. Als u een 12V-accu zonder hand-
greep gebruikt, zal het verwijderen moeilij-
ker gaan.
●Bij het verwijderen van de 12V-accu:
Blz. 394
●Bevestig, na vervanging, de volgende
onderdelen stevig aan de uitlaatopening
van de 12V-accu.
• Gebruik de uitlaatslang die vóór vervan- ging aan de 12V-accu was bevestigd en
controleer of deze goed op de opening van
de auto is bevestigd.
• Gebruik de plug van de uitlaatopening die bij de vervangende 12V-accu hoort of die
van de vervangen 12V-accu. (Afhankelijk
van de te vervangen 12V-accu is de uit-
laatopening mogelijk afgesloten.)
Uitlaatopening
Plug uitlaatopening
●Neem voor meer informatie contact op met
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■Bij het losnemen van de 12V-accu-
klemmen
Verwijder altijd eers t de minkabel (-). Als
de pluspool (+) bij het verwijderen in
contact komt met metalen onderdelen in
de buurt, kunnen er vonken ontstaan
waardoor brand kan ontstaan. Ook kunt u
een elektrische schok krijgen en ernstig
letsel oplopen.
■Voorkomen van brand en explosie
van de 12V-accu
Neem de volgende voorzorgsmaatregelen
in acht om te voorkomen dat het licht ont-
vlambare gas dat uit de 12V-accu kan
komen, per ongeluk tot ontbranding komt:
●Zorg ervoor dat de startkabel aange-
sloten wordt op de juiste accupool en
niet per ongeluk in aanraking komt met
een ander onderdeel dan de bedoelde
accupool.
●Zorg ervoor dat de op de “+”-pool aan-
gesloten startkabel niet in contact komt
met andere onderdelen of metalen
oppervlakken, zoals metalen steunen
en ongelakt metaal.
●Laat de “+” en “-” klemmen van de start-
kabels niet in contact komen met elkaar.
●Rook niet en gebruik geen lucifers, aan-
stekers en open vuur in de buurt van de
12V-accu.
■Voorzorgsmaatregelen 12V-accu
De 12V-accu bevat giftige en corrosieve
elektrolyt en de onderdelen van de accu
bevatten lood en loodhoudende samen-
stellingen. Neem bij het omgaan met de
12V-accu de volgende voorzorgsmaatre-
gelen in acht:
●Draag bij het werken met de 12V-accu
altijd een veiligheidsbr il en zorg ervoor
dat de accuvloeistof niet in contact komt
met de huid, kleding of de carrosserie
van de auto.
●Leun niet over de 12V-accu heen.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 479 Tuesday, June 1, 2021 1:48 PM

485
7
Handleiding YARIS CROSS_Europa_M52K60_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Wanneer u de auto moeilijk los kunt krij-
gen
Druk op de schakelaar om de TRC uit te
schakelen.
Er verschijnt een melding op het multi-infor-
matiedisplay.
 Type A
“Traction Control Turned OFF” (tractie-
controle UIT)
 Type B
“Traction Control Turned OFF” (tractie-
controle UIT)WAARSCHUWING
■Bij het vrij proberen te krijgen van
een auto die vastzit
Als u de auto in beweging wilt krijgen door
te “schommelen”, controleer dan eerst of
er in de omgeving van de auto geen
andere auto's, objecten of personen aan-
wezig zijn die geraakt zouden kunnen wor-
den als de auto plotseling in beweging
komt. De auto kan ook een plotselinge
beweging maken als de wielen weer grip
krijgen. Neem de grootst mogelijke voor-
zichtigheid in acht.
■Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere
stand als het gaspedaal is ingetrapt.
Als u dat wel doet, kan de auto onver-
wacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ont-
staan.
OPMERKING
■Beschadiging van de transmissie en
andere componenten voorkomen
●Vermijd dat de voorwielen doorslippen
en dat u het gaspedaal verder dan
noodzakelijk intrapt.
●Als de auto na deze pogingen nog
steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 485 Tuesday, June 1, 2021 1:48 PM
