YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
nDödavinkelvarnaren aktiveras när
Dödavinkelvarnaren aktiveras om samt-
liga nedanstående villkor uppfylls:
lDödavinkelvarnaren är påslagen.
lVäxelspaken är i annat läge än R.
lBilens hastighet överstiger cirka 16
km/tim.
nDödavinkelvarnaren känner av ett
fordon när
Dödavinkelvarnaren känner av fordon i
detekteringsområdet i följande situatio-
ner:
lEtt fordon i filen bredvid kör om din bil.
lDu gör en långsam omkörning av ett
fordon i närliggande körfil.
lEtt annat fordon kommer in i avkän-
ningsområdet när det byter fil.
nFörutsättningar under vilka döda-
vinkelvarnaren inte känner av ett
fordon
Dödavinkelvarnaren är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
lSmå motorcyklar, cyklar, fotgängare,
etc.*
lFordon som färdas i motsatt riktning
lRäcken, murar, skyltar, parkerade for-
don och liknande stillastående före-
mål
*
lBakomvarande fordon i samma fil*
lFordon som färdas 2 filer från din bil*
lFordon som blir snabbt omkörda av
din bil*
*
: Beroende på förutsättningarna sker eventuellt avkänning av fordon och/
eller föremål.
nFörutsättningar under vilka döda-
vinkelvarnaren eventuellt inte fung-
erar korrekt
lDödavinkelvarnaren känner eventu-
ellt inte av fordon korrekt i följande för-
hållanden:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med
lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om avståndet mellan dig och framför- varande fordon är kort
• Om det är väsentlig hastighetsskillnad
mellan din bil och fordonet som kom-
mer in i avkänningsområdet
• Om hastighetsskillnaden mellan din
bil och ett annat fordon förändras
• Om ett fordon som kommer in i avkän-
ningsområdet färdas med ungefär
samma hastighet som din bil
• Om din bil startar från stillastående och ett fordon är kvar i avkänningsom-
rådet
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om körfälten är breda, eller vid kör- ning på utsidan av ett körfält och ett
fordon i angränsande körfält är långt
ifrån din bil
• Vid körning med släp
• Om ett tillbehör (t.e x. en cykelhållare)
är monterat bakpå fordonet
• Om det är väsentlig höjdskillnad mel- lan din bil och fordonet som kommer
in i avkänningsområdet
• Omedelbart efter att dödavinkelvarna- ren har aktiverats
lTillfällen när dödavinkelvarnaren i
onödan känner av ett fordon och/eller
föremål kan öka i följande situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
OMK0001SE.book Page 231 Frida
y, February 26, 2021 10:53 AM

232
YARIS F OMK0001SE
4-5. Använda förarstödsystem
• Om avståndet är kort mellan din bil och ett vägräcke, mu r, etc. som kom-
mer in i avkänningsområdet
• Vid körning uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Om körfälten är smala, eller vid kör- ning ytterst i ett körfält och ett fordon
som färdas i ett annat körfält än det
angränsande körfältet kommer in i
avkänningsområdet
• Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
• Om däcken slirar eller sladdar
• Om avståndet mellan dig och framför-
varande fordon är kort
• Om ett tillbehör (t.e x. en cykelhållare)
är monterat bakpå fordonet
*: i förekommande fall
nSensortyper
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer
Bakre mittsensorer
nBildskärm
När sensorerna känner av ett före-
mål, t.ex. en vägg, visas grafik på
informationsdisplayen i förhållande
till bilens läge oc h avstånd till före-
målet.
Toyota
parkeringssensor*
Avståndet från din bil till före-
mål, t.ex. en vägg, vid fickpar-
kering eller vid manövrering in
i ett garage mäts av senso-
rerna och kommuniceras via
informationsdisplay och en
summerton. Kontrollera alltid
omgivningen när du använder
detta system.
Systemkomponenter
OMK0001SE.book Page 232 Frida y, February 26, 2021 10:53 AM

233
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
Avkänning med främre hörnsen-
sorer
Avkänning med främre mittsen-
sor
Avkänning med bakre hörnsen-
sorer
Avkänning med bakre mittsen-
sor
Använd de rattmonterade kontrol-
lerna till att aktivera/inaktivera
Toyota parkeringssensorer.
(  sid. 86, 92)
1 Tryck på / (vertikal dis-
play) eller / (horisontell
display) på ratten för att välja
.
2 Tryck på / (vertikal dis-
play) eller / (horisontell
display) på ratten och välj ,
tryck sedan på . När Toyota parkeringssensor inakti-
veras tänds indika
torn OFF i parke-
ringssensorsystemet ( sid. 76).
Välj på informationsdisplayen,
välj och därefter On för att sätta
på systemet igen när det har varit
avstängt. Om systemet inaktiveras
med den här metoden återaktiveras
det inte genom att startknappen
stängs av och sedan trycks till ON.
Aktiverar/inaktiverar Toyota
parkeringssensor
VARNING
nVid användning av Toyotas parkeringsassistanssensor
Observera följande säkerhetsanvis-
ningar.
Annars finns det risk för att bilen inte
kan framföras på säke rt sätt vilket kan
leda till en olycka.
lAnvänd inte sensorn vid hastigheter
över 10 km/tim.
lSensorernas avkänningsområden
och reaktionstider är begränsade.
När du kör framåt eller bakåt bör du
av säkerhetsskäl ko ntrollera området
runt bilen (särskilt på båda sidor av
bilen). Du bör också köra långsamt
och reglera bilens hastighet med
hjälp av bromsen.
lInstallera inga tillbehör inom senso-
rernas räckvidd.
lOmrådet alldeles under stötfånga-
ren detekteras inte.
Tunna stolpar eller föremål som är
lägre än sensorn känns eventuellt
inte av när bilen närmar sig dem,
även om de har känts av tidigare.
nNär funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras, det kan fortsätta att vara
aktivt även om ingen sannolikhet för
kollision föreligger.
OMK0001SE.book Page 233 Frida y, February 26, 2021 10:53 AM

234
YARIS F OMK0001SE
4-5. Använda förarstödsystem
nSystemet kan användas när
lStartknappen är i ON.
lToyota parkeringssensor är aktiverad.
lBilens hastighet är lägre än cirka
10 km/tim.
lEtt annat växelläge än P har valts.
lRatten vrids minst cirka 90° (Främre
sidosensorer, bakre sidosensorer)
(i förekommande fall)
nOm ”Clean Parking Assist Sensor”
(Rengör sensorn till parkeringsas-
sistansen) visas på informations-
displayen
En sensor kan vara täckt med vattendrop-
par, is, snö, smuts eller liknande. Ta bort
vattendropparna, isen, snön, smutsen etc
från sensorn så att systemet återgår till
normal funktion.
På grund av isbildning på sensorn i kallt
väder visas ibland ett varningsmedde-
lande ,eller sensorn kan eventuellt inte
detektera ett föremål. När isen smälter
återgår sensorn till normal funktion.
nSensorns avkänningsinformation
Följande situationer kan uppstå under
användning.
lSensorerna kan enbart känna av före-
mål nära främre och bakre stötdäm-
parna.
VARNING
lBilen är utrustad med skärmskydd,
trådlös antenn eller dimljus.
lFrämre eller bakre stötfångaren eller
en sensorn får en hård stöt.
lEn fjädring som inte är Toyota-origi-
nal (t.ex. sänkt fjädring) har installe-
rats.
lBogseringsöglor är monterade.
lEn registreringsskylt med bakgrunds-
belysning has installerats
nVid användning av Toyotas parke-
ringssensor
I följande situationer fungerar systemet
eventuellt inte som det ska på grund av
sensorfel eller liknande. Låt en auktori-
serad Toyota-återförsä ljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifika tioner och utrust-
ning undersöka bilen.
lDisplayen till Toyota parkeringssen-
sor blinkar eller lyser med fast sken
och en ljudsignal hörs när inga före-
mål känns av.
lOm området runt en sensor kolliderar
med något, eller utsätts för en kraftig
stöt.
lOm stötdämparen eller grillen stöter i
något.
lOm displayen blinkar eller visas kon-
tinuerligt utan su mmerton, utom när
ljudlös funktion har aktiverats.
lOm displayfel uppstår ska du först
kontrollera sensorn.
Om felet uppstår utan att sensorn
är täckt med is, snö eller lera har
sannolikt en funktionsstörning upp-
stått i sensorn.
nNär du tvättar bilen
Spruta inte vatten eller ånga på områ-
den kring sensorn.
Sådant kan orsaka en funktionsstörning
i sensorn.
lSpruta inte vatten direkt på senso-
rerna om du tvättar bilen med vatten
under högt tryck ef tersom det kan
orsaka en funktionsstörning i en sen-
sor.
lRikta inte ånga för nära sensorerna
om du tvättar bilen med ånga, efter-
som det kan orsaka funktionsstörning
i en sensor.
OMK0001SE.book Page 234 Frida y, February 26, 2021 10:53 AM

235
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
lBeroende på föremålets form och andra
faktorer kan avkänningsavståndet vara
kortare, och det kan även vara omöjligt
att känna av ett hinder.
lOm ett föremål är mycket nära bilen kan
det eventuellt inte kännas av.
lDet blir en kort fördröjning mellan detek-
tering av föremålet och visning på skär-
men. Även vid låg hastighet finns det
risk för att föremålet kommer inom sen-
sorns avkänningsområde innan det
visas på skärmen och varningssignalen
hörs.
lDet kan vara svårt att höra summerto-
nen om ljudsystemet eller luftkonditio-
neringen är på med hög volym.
lDet kan vara svårt att höra summerto-
nen om summertoner för andra system
ljuder.
nFörhållanden när funktionen eventu-
ellt inte fungerar korrekt
Vissa förhållanden beträffande bilen och
omgivningen kan påverka en sensors för-
måga att korrekt känna av föremål. Speci-
ella omständigheter där sådant kan
inträffa nämns nedan.
lEn sensor är täckt med vattendroppar,
smuts, snö eller is. (Det problemet löser
du genom att torka av sensorerna.)
lEn sensor är frusen. (Du löser proble-
met genom att tina upp ytan.)
Om en sensor har frusit i särskilt kall
väderlek kan sensorn visas onormalt,
eller föremål, t.ex. en vägg, detekteras
eventuellt inte.
lEn sensor är täckt på något sätt.
lOm en sensor eller ytan runt sensorn är
mycket het eller kall.
lPå en mycket gropig väg, i en backe, på
grus eller på gräs.
lDet förekommer mycket oljud i bilens
närhet, på grund av signalhorn, motor-
cykelmotorer, luftbromsar i stora fordon,
eller andra starka ljud som genererar
ultraljudsvågor.
lEtt annat fordon med parkeringssenso-
rer är i närheten.
lEn sensor täcks av en vattenstråle eller
hårt regn.
lOm en sensor träffas av en stor mängd
vatten, t.ex. vid körning på en över-
svämmad väg.
lOm bilen lutar kraftigt.
lBilen närmar sig en hög eller böjd
kantsten.
lOm föremål kommer för nära sensorn.
nFöremål som eventuellt inte detekt-
eras på rätt sätt
Formen på ett föremål kan göra att en
sensor inte känner av det. Var därför spe-
ciellt uppmärksam på följande föremål:
lKablar, staket, rep etc.
lBomull, snö och annat material som
absorberar radiovågor
lFöremål med spetsiga vinklar
lLåga föremål
lHöga föremål vars övre del skjuter ut i
riktning mot din bil
Människor känns eventuellt inte av om de
bär vissa typer av kläder.
nSensorernas
detekteringsområde
Sensoravkänning, avstånd
till föremål
OMK0001SE.book Page 235 Frida y, February 26, 2021 10:53 AM

236
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Cirka 100 cm
Cirka 150 cm
Cirka 60 cmDiagrammet visar sensorernas avkän-
ningsområde. Observera att senso-
rerna inte kan känna av föremål som är
extremt nära bilen.
Avkänningsområdet kan variera bero-
ende på föremålets form etc.
nAvstånd och ljudsignal
*: Automatisk dämpning av su mmerton är aktiverad. (sid. 236)
nSummerton och a vstånd till ett
föremål
En summerton hörs när sensorerna
är aktiva.
 Summertonen blir tätare ju mer
bilen närmar si g föremålet. När
bilen är närmare föremålet än
30 cm hörs summertonen
ihållande.
 Om två eller fler föremål detekt-
eras samtidigt reagerar summer-
tonen på det närmaste föremå-
let.
 Även om sensorerna är aktive-
rade blir summertonen ljudlös i
somliga situationer. (automatisk
dämpning av summerton)nJustera volymen för
summertonen
Volymen för summertonen kan jus-
teras på inform ationsdisplayen.
Använd kontrollerna på ratten för
att ändra inställningar.
(  sid. 86, 92)
1 Tryck på / (vertikal dis-
play) eller / (horisontell
display) på ratten för att välja
.
Ungefärligt avstånd till hindretSummerton
Främre sensor:
100 cm till 60 cm
*
Bakre sensor:
150 cm till 60 cm
*
Långsamt
60 cm till 45 cm*Medel
45 cm till 30 cm*Snabbt
30 cm till 15 cmIhållandeMindre än 15 cm
OMK0001SE.book Page 236 Frida y, February 26, 2021 10:53 AM

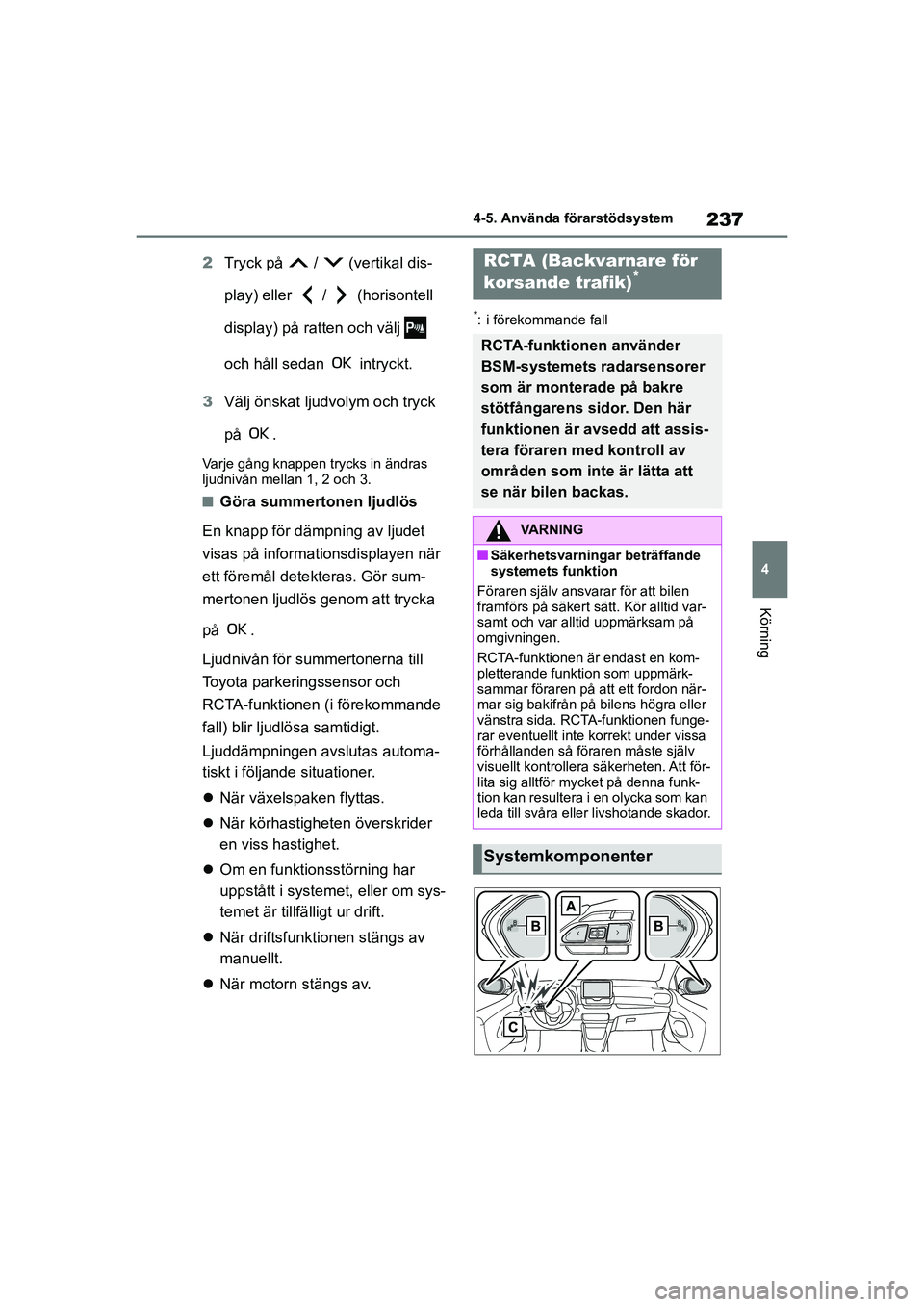

237
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
2Tryck på / (vertikal dis-
play) eller / (horisontell
display) på ratten och välj
och håll sedan intryckt.
3 Välj önskat ljudvolym och tryck
på .
Varje gång knappen trycks in ändras
ljudnivån mellan 1, 2 och 3.
nGöra summert onen ljudlös
En knapp för dämpning av ljudet
visas på informationsdisplayen när
ett föremål detekteras. Gör sum-
mertonen ljudlös genom att trycka
på .
Ljudnivån för summertonerna till
Toyota parkeringssensor och
RCTA-funktionen (i förekommande
fall) blir ljudlösa samtidigt.
Ljuddämpningen avslutas automa-
tiskt i följande situationer.
 När växelspaken flyttas.
 När körhastigheten överskrider
en viss hastighet.
 Om en funktionsstörning har
uppstått i systemet, eller om sys-
temet är tillfälligt ur drift.
 När driftsfunktionen stängs av
manuellt.
 När motorn stängs av.
*: i förekommande fall
RCTA (Backvarnare för
korsande trafik)*
RCTA-funktionen använder
BSM-systemets radarsensorer
som är monterade på bakre
stötfångarens sidor. Den här
funktionen är avsedd att assis-
tera föraren med kontroll av
områden som inte är lätta att
se när bilen backas.
VARNING
nSäkerhetsvarningar beträffande
systemets funktion
Föraren själv ansva rar för att bilen
framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på
omgivningen.
RCTA-funktionen är endast en kom-
pletterande funktion som uppmärk-
sammar föraren på att ett fordon när-
mar sig bakifrån på bilens högra eller
vänstra sida. RCTA-funktionen funge-
rar eventuellt inte korrekt under vissa
förhållanden så fö raren måste själv
visuellt kontrollera säkerheten. Att för-
lita sig alltför mycket på denna funk-
tion kan resultera i en olycka som kan
leda till svåra eller livshotande skador.
Systemkomponenter
OMK0001SE.book Page 237 Frida y, February 26, 2021 10:53 AM

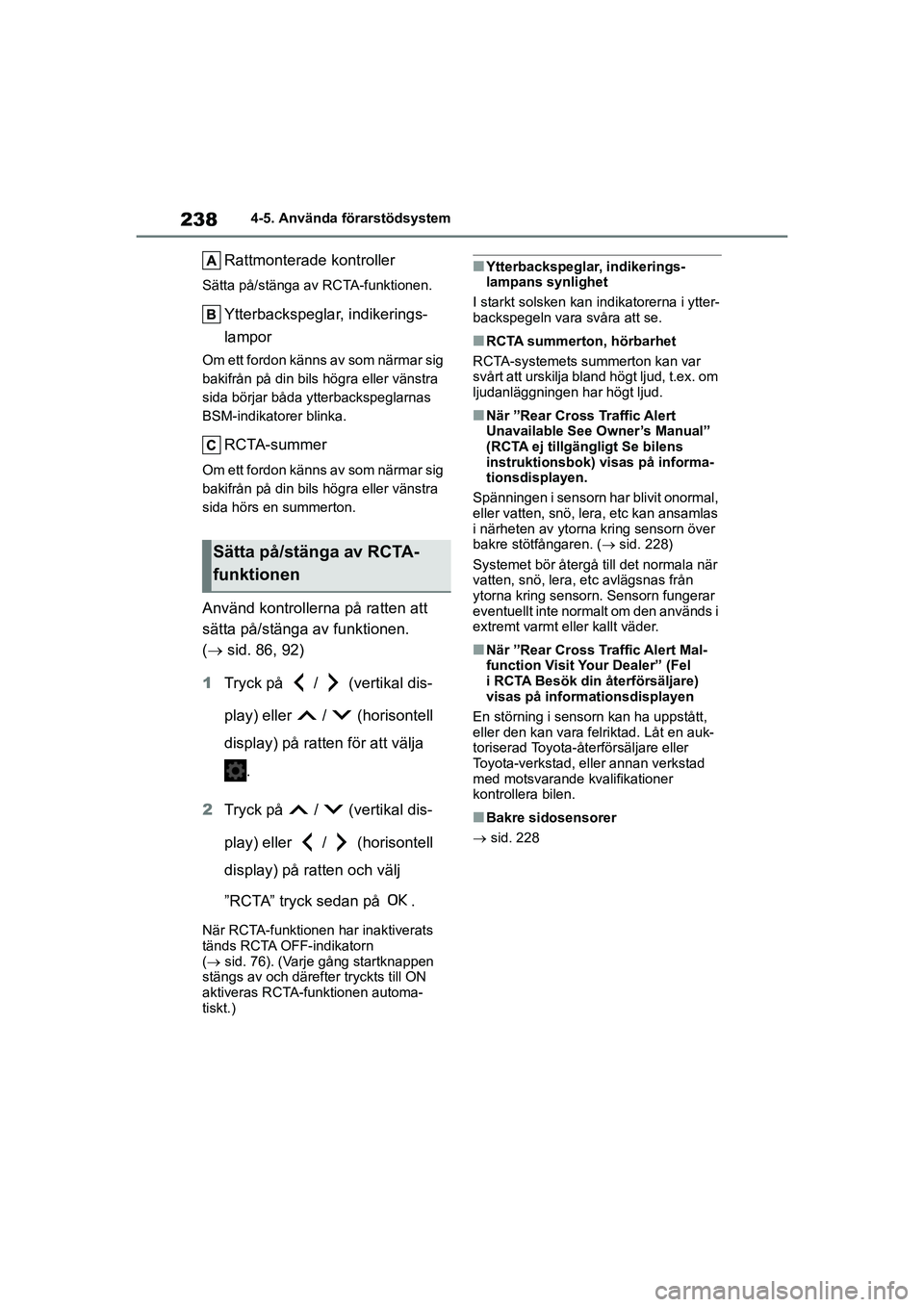

238
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Rattmonterade kontroller
Sätta på/stänga av RCTA-funktionen.
Ytterbackspeglar, indikerings-
lampor
Om ett fordon känns av som närmar sig
bakifrån på din bils högra eller vänstra
sida börjar båda ytterbackspeglarnas
BSM-indikatorer blinka.
RCTA-summer
Om ett fordon känns av som närmar sig
bakifrån på din bils högra eller vänstra
sida hörs en summerton.
Använd kontrollerna på ratten att
sätta på/stänga av funktionen.
( sid. 86, 92)
1 Tryck på / (vertikal dis-
play) eller / (horisontell
display) på ratten för att välja
.
2 Tryck på / (vertikal dis-
play) eller / (horisontell
display) på ratten och välj
”RCTA” tryck sedan på .
När RCTA-funktionen har inaktiverats
tänds RCTA OFF-indikatorn
( sid. 76). (Varje gång startknappen
stängs av och därefter tryckts till ON
aktiveras RCTA-funktionen automa-
tiskt.)
nYtterbackspeglar, indikerings-
lampans synlighet
I starkt solsken kan indikatorerna i ytter-
backspegeln vara svåra att se.
nRCTA summerton, hörbarhet
RCTA-systemets summerton kan var
svårt att urskilja bland högt ljud, t.ex. om
ljudanläggningen har högt ljud.
nNär ”Rear Cross Traffic Alert
Unavailable See Owner’s Manual”
(RCTA ej tillgängligt Se bilens
instruktionsbok) visas på informa-
tionsdisplayen.
Spänningen i sensorn har blivit onormal,
eller vatten, snö, lera, etc kan ansamlas
i närheten av ytorna kring sensorn över
bakre stötfångaren. ( sid. 228)
Systemet bör återgå till det normala när
vatten, snö, lera, etc avlägsnas från
ytorna kring sensorn. Sensorn fungerar
eventuellt inte normalt om den används i
extremt varmt eller kallt väder.
nNär ”Rear Cross Traffic Alert Mal-
function Visit Your Dealer” (Fel
i RCTA Besök din återförsäljare)
visas på informationsdisplayen
En störning i sensorn kan ha uppstått,
eller den kan vara felriktad. Låt en auk-
toriserad Toyota-åte rförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
nBakre sidosensorer
 sid. 228
Sätta på/stänga av RCTA-
funktionen
OMK0001SE.book Page 238 Frida y, February 26, 2021 10:53 AM
