2021 TOYOTA YARIS display

1
6 5
4
3
2
7
YARIS F OMK0001SE
8
OMK0001SE
OMK0001SE-FI
BildregisterSökning med hjälp av illustrationer
Trygghet
och säkerhetLäs dessa anvisningar noggrant
(Viktiga avsnitt: Bilbarnstol, stöldskyddssystem)
Bilens status-
information
och indikatorerLäsa körrelaterad information
(Viktiga avsnitt: Instrument, informationsdisplay)
Innan du börjar
köraÖppna och stänga dörrar och fönster, inställningar innan
du börjar köra
(Viktiga avsnitt: Nycklar, dörrar, säten, elfönsterhissar)
KörningAnvisningar och råd som är nödvändiga för körning
(Viktiga avsnitt: Starta motorn, tankning)
Invändiga
funktionerAnvändning av invändiga funktioner
(Viktiga avsnitt: Luftkonditionering, förvaringsmöjligheter)
Underhåll
och skötselSkötsel av din bil samt underhållsrutiner
(Viktiga avsnitt: Interiör och exteriör, glödlampor)
Om problem
uppstårAtt göra vid funktionsstörningar och i en nödsituation
(Viktiga avsnitt: Urladdat batteri, punktering)
SpecifikationerSpecifikationer, fordonsanpassning
(Viktiga avsnitt: Bränsle, olja, däcktryck)
SakregisterSökning enligt symptom
Alfabetisk sökning
OMK0001SE.book Page 1 Frida y, February 26, 2021 10:53 AM

2
YARIS F OMK0001SE
INNEHÅLLSFÖRTECKNING
För din information ..........................6
Så här läser du den här instruktionsboken .......................... 9
Söka information ........................... 10
Bildregister .................................... 12
1-1. För säker körning Innan du börjar köra.............. 22
För säker körning .................. 23
Säkerhetsbälten .................... 25
Krockkuddar.......................... 28
Säkerhetsåtgärder beträffande avgaser ............ 36
1-2. Barn och säkerhet Manuell i-/urkopplingskontakt till
framsätespassagerarens
krockkudde ......................... 37
Åka med barn i bilen ............. 38
Bilbarnstolar .......................... 39
1-3. Assistans i nödsituation eCall...................................... 58
1-4. Stöldskydd Startspärr .............................. 68
Dubbelsidigt låssystem ......... 69
Larm...................................... 702-1. Instrumentgrupp
Varnings- och kontrollampor ...................... 74
Instrument och mätare (vertikal display).................. 78
Instrument och mätare (horisontell display)............. 82
Informationsdisplay (vertikal display).................. 85
Informationsdisplay (horisontell display)............. 91
Vindrutedisplay ..................... 97
Information om bränsleförbrukning ............ 101
3-1. Nyckelinformation Nycklar ................................ 104
3-2. Öppna, stänga och låsa dörrarna
Sidodörrar ........................... 108
Baklucka ............................. 112
Elektroniskt lås- och startsystem ....................... 115
3-3. Inställning av sätena Framsäten........................... 120
Baksäten ............................. 121
Nackskydd .......................... 122
1Trygghet och säkerhet
2Bilens statusinformation
och indikatorer
3Innan du börjar köra
OMK0001SE.book Page 2 Frida y, February 26, 2021 10:53 AM

15
YARIS F OMK0001SE

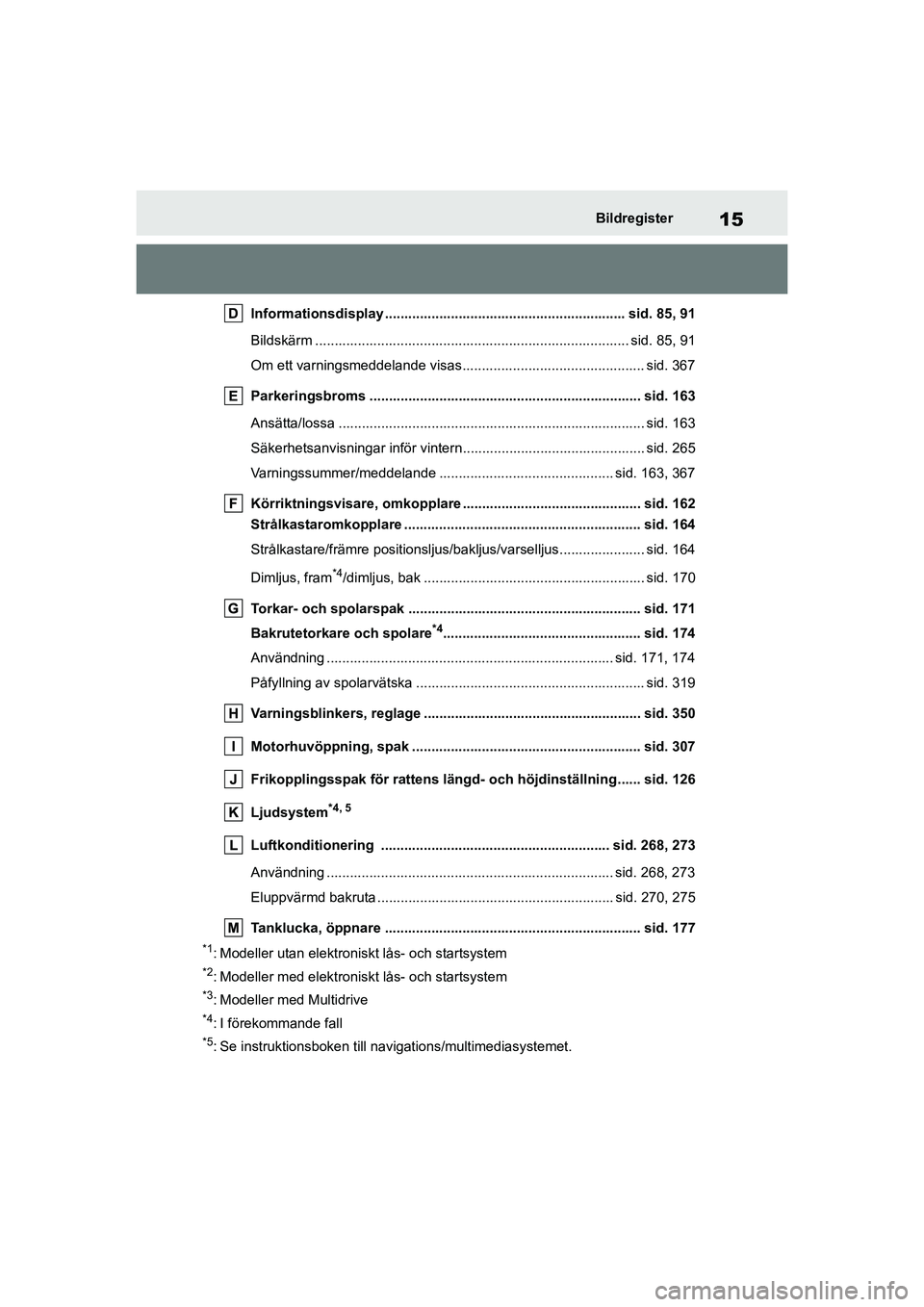

Bildregister
Informationsdisplay .............................................................. sid. 85, 91
Bildskärm ................................................................................. sid. 85, 91
Om ett varningsmeddelande visas............................................... sid. 367
Parkeringsbroms ...................................................................... sid. 163
Ansätta/lossa ............................................................................... sid. 163
Säkerhetsanvisningar inför vintern............................................... sid. 265
Varningssummer/meddelande ................ ............................. sid. 163, 367
Körriktningsvisare, omkopplare .............................................. sid. 162
Strålkastaromkopplare ..... ........................................................ sid. 164
Strålkastare/främre positionsljus/baklj us/varselljus...................... sid. 164
Dimljus, fram
*4/dimljus, bak ......................................................... sid. 170
Torkar- och spolarspak ............................................................ sid. 171
Bakrutetorkare och spolare
*4................................................... sid. 174
Användning ........... ........................................................ ....... sid. 171, 174
Påfyllning av spolarvätska ................ ........................................... sid. 319
Varningsblinkers, reglage ........................................................ sid. 350
Motorhuvöppning, spak ........................................................... sid. 307
Frikopplingsspak för rattens längd- och höjdinställning...... sid. 126
Ljudsystem
*4, 5
Luftkonditionering ........................................................... sid. 268, 273
Användning ........... ........................................................ ....... sid. 268, 273
Eluppvärmd bakruta ............................................................. sid. 270, 275
Tanklucka, öppnare .................................................................. sid. 177
*1: Modeller utan elektroni skt lås- och startsystem
*2: Modeller med elektroniskt lås- och startsystem
*3: Modeller med Multidrive
*4: I förekommande fall
*5: Se instruktionsboken till nav igations/multimediasystemet.
OMK0001SE.book Page 15 Friday, February 26, 2021 10:53 AM

2
73
YARIS F OMK0001SE
2
Bilens statusinformation och indikatorer
Bilens statusinformationoch indikatorer
2-1. Instrumentgrupp
Varnings- och kontrollampor .................... 74
Instrument och mätare (vertikal display)................ 78
Instrument och mätare (horisontell display)........... 82
Informationsdisplay (vertikal display)................ 85
Informationsdisplay (horisontell display)........... 91
Vindrutedisplay ................... 97
Information om bränsleförbrukning .......... 101
OMK0001SE.book Page 73 Friday, February 26, 2021 10:53 AM

74
YARIS F OMK0001SE
2-1. Instrumentgrupp
2-1.Instrumentgrupp
I förklarande syfte visar bilderna nedan samtliga varnings- och
kontrollampor som tänds.
Vertikal display
Horisontal display
Varnings- och kontrollampor
Varnings- och kontrollamporna i instrumentgruppen, mittpanelen
och i ytterbackspeglarna håller föraren informerad om status i
bilens olika system.
Varningslampor och kontrollampor visas
i instrumentgruppen.
OMK0001SE.book Page 74 Friday, February 26, 2021 10:53 AM

75
2
YARIS F OMK0001SE
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
Varningslamporna informerar föra-
ren om funktionsstörningar i något
av bilens system.
*1: Lamporna tänds när startknappen trycks till ON för att indikera att sys-
temkontroll utförs. De slocknar när
motorn startas, eller efter några
sekunder. Det kan vara en indikering
på systemstörning om lamporna inte
tänds, eller om de slocknar. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifika-
tioner kontrollera bilen.
*2: Den här lampan tänds på informa- tionsdisplayen.
Varningslampor
Bromssystem, varnings-
lampa
*1 (  sid. 358)
Hög kylvätsketemperatur,
varningslampa
*2 (  sid. 358)
Laddningssystem, varnings-
lampa
*2 (  sid. 358)
Lågt oljetryck, varnings-
lampa
*2 (  sid. 359)
Funktionsstörnin g, indikator-
lampa
*1 (  sid. 359)
Krockkuddesystem, varnings-
lampa
*1 (  sid. 359)
ABS varningslampa
*1
(  sid. 359)
Bromsprioriteringssystem,
varningslampa/Kör/start-
kontroll, varningslampa
*2
(  sid. 360)
(Röd)
Elektriskt servostyrnings-
system, varningslampa
*1
(  sid. 360)
(Gul)
Elektriskt servostyrnings-
system, varningslampa
*1
(  sid. 360)
Låg bränslenivå, varnings-
lampa ( sid. 360)
Förarens och framsätes- passagerarens säkerhets-
bälte, bältespåminnare
(  sid. 361)
Baksätespassagerar-
nas säkerhetsbälte,
bältespåminnare
*2
(  sid. 361)
Däcktryckvarningslampa*1
(  sid. 362)
(Orange)
LTA, indikator*2
(i förekommande fall)
(  sid. 362)
(Blinkar)
Stopp- och startsystem,
indikator för avstängning
*1
(i förekommande fall)
(  sid. 362)
(Blinkar)
Toyota parkeringssensor,
avstängd, indikator
*1
(i förekommande fall)
(  sid. 363)
(Blinkar)
”RCTA OFF”, indikator*1
(i förekommande fall)
(  sid. 363)
PKSB, indikator
*1
(i förekommande fall)
(  sid. 363)
(Blinkar
eller lyser)
PCS, varningslampa*1
(i förekommande fall)
(  sid. 364)
Slirindikering
*1 (  sid. 364)
OMK0001SE.book Page 75 Friday, February 26, 2021 10:53 AM

77
2
YARIS F OMK0001SE
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
*1: Lamporna tänds när startknappen trycks till ON för att indikera att sys-
temkontroll utförs. De slocknar när
motorn startas, eller efter några
sekunder. Det kan vara en indikering
på systemstörning om lamporna inte
tänds, eller om de slocknar. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifika-
tioner kontrollera bilen.
*2: Den här lampan tänds när systemet stängs av.
*3: Den här lampan tänds på informa-tionsdisplayen.
*4: Beroende på rådande driftsförhållan- den kan lampans färg ändras och
om den är tänd/blinkar.
*5: Den här lampan tänds i ytterback-speglarna.
*6: På modeller med vertikal display tänds denna lampa på informations-
displayen.
*7: Om utetemperaturen är högst 3 °C blinkar den här indikatorn i cirka 10
sekunder och lyser sedan med fast
sken.
*8: Den här lampan tänds på mittpane-len.
Elektroniskt lås- och start-
system, kontrollampa
*3
(i förekommande fall)
(  sid. 151)
Växlingsindikator
*6
(i förekommande fall)
(  sid. 162)
Parkeringsbroms, kontrollampa ( sid. 163)
Eco-körning,
kontrollampa
*1, 6
(i förekommande fall)
(  sid. 87, 93)
Låg utetemperatur, indikator
*3, 7 (  sid. 78, 82)
Stöldskyddssystem, kontrollampa ( sid. 68, 70)
”PASSENGER
AIRBAG”, indikator
*1, 8
( sid. 37)
Eco-körning, indikator
*3
(i förekommande fall)
(  sid. 256)
Kraftläge, indikator
*3
(i förekommande fall)
(  sid. 256)
OMK0001SE.book Page 77 Friday, February 26, 2021 10:53 AM

78
YARIS F OMK0001SE
2-1. Instrumentgrupp
nPlacering av instrument och mätare
Måttenheten kan variera beroende på bilens försäljningsland.
Varvräknare
Visar motorns varvtal i varv per minut
Utetemperatur
Displayen visar utetemperaturer inom området –40 °C till 60 °C
Klocka (sid. 80)
Hastighetsmätare
Bränslemätare
Visar bränslemängden i tanken
Informationsdisplay
Förser föraren med en rad olika körrelaterade uppgifter ( sid. 85)
Visar varningsmeddelanden om fel uppstår ( sid. 367)
Vägmätare och trippmätare, display ( sid. 79)
Växellägesindikator (Multidrive) ( sid. 156)
Växlingsindikator (m anuell växellåda) (sid. 162)
Mätare för kylarvätsketemperatur
Visar motorns kylarvätsketemperatur
Instrument och mätare (vertikal display)
Mätarvisning
OMK0001SE.book Page 78 Friday, February 26, 2021 10:53 AM
