2264-2. Openen, sluiten en vergrendelen van de portieren
■Aanwijzing voor de instapfunctie
●Zelfs als de elektronische sleutel zich bin-
nen het detectiegebied bevindt, werkt het
systeem in de volgende gevallen mogelijk
niet juist:
• De elektronische sleut el bevindt zich te
dicht bij de ruit of buitenportiergreep, te
dicht bij de grond of te hoog als de portie-
ren worden vergrendeld of ontgrendeld.
• De elektronische sleut el ligt op het dash-
board, op de bagageafdekking, op de vloer
of in een portiervak of het dashboardkastje
wanneer het hybridesysteem wordt gestart
of de stand van het contact wordt gewij-
zigd.
●Laat de elektronische sleutel niet boven op
het dashboard of in de buurt van de por-
tiervakken liggen wanneer u de auto ver-
laat. Afhankelijk van de ontvangst van de
radiogolven wordt door de antenne moge-
lijk waargenomen dat de sleutel zich buiten
de auto bevindt en kunnen de portieren
worden vergrendeld vanaf de buitenzijde,
waardoor de elektronische sleutel moge-
lijk in de auto wordt opgesloten.
●Zolang de elektronisc he sleutel zich bin-
nen het detectiegebied bevindt, kunnen de
portieren door een willekeurige persoon
worden vergrendeld en ontgrendeld. De
auto kan echter alleen worden vergrendeld
of ontgrendeld via de portieren die de elek-
tronische sleutel signaleren.
●Zelfs als de elektronis che sleutel zich bui-
ten de auto bevindt, kan het hybridesys-
teem mogelijk worden gestart als de
elektronische sleutel zi ch in de buurt van
de ruit bevindt.
●De portieren worden mogelijk ontgrendeld
als er een grote hoeveelheid water op de
portiergreep terechtkomt, bijvoorbeeld tij-
dens een zware regenbui of in een was-
straat, wanneer de elektronische sleutel
zich binnen het detectiegebied bevindt.
(Als de portieren niet worden geopend en
gesloten, worden deze na ongeveer 30
seconden automatisch weer vergrendeld.)
●Als de afstandsbediening wordt gebruikt
om de portieren te vergrendelen terwijl de
elektronische sleutel zi ch in de nabijheid
van de auto bevindt, bestaat de mogelijk-
heid dat de portieren niet ontgrendeld wor-
den door de instapfunctie. (Gebruik de
afstandsbediening om de portieren te ont-
grendelen.)
●Wanneer u de vergrendelsensor aanraakt
terwijl u handschoenen draagt, kan de
reactie van het systeem trager zijn of wor-
den de portieren mogelijk niet ontgrendeld.
Trek uw handschoenen uit en raak de ver-
grendelsensor opnieuw aan.
●Wanneer de vergrendelac tie is uitgevoerd
met de vergrendelsensor, worden maxi-
maal tweemaal achter elkaar identificatie-
signalen getoond. Vervolgens worden
geen identificatiesignalen gegeven.
●Als de portiergreep nat wordt terwijl de
elektronische sleutel zich binnen het werk-
zame gebied bevindt, kan het portier her-
haaldelijk worden vergrendeld en
ontgrendeld. Volg in dat geval de correctie-
procedure hieronder bij het wassen van de
auto:
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter van de
auto. (Zorg ervoor dat de sleutel niet
gestolen wordt.)
• Schakel de energiebespaarmodus van de elektronische sleutel in om het Smart
entry-systeem met startknop uit te schake-
len. ( Blz. 225)
●Als de elektronische sl eutel zich in de auto
bevindt en een portiergreep wordt nat tij-
dens het wassen van de auto, wordt er
mogelijk een melding weergegeven op het
multi-informatiedisplay en klinkt er een
zoemer buiten de auto. Vergrendel alle
portieren om het alarm uit te schakelen.
●Als de vergrendelsensor in aanraking komt
met ijs, sneeuw, modder, enz., werkt deze
mogelijk niet goed. Reinig de vergrendel-
sensor en raak hem opnieuw aan of
gebruik de vergrendelsensor aan de
onderzijde van de portiergreep.
●Bij een plotselinge nadering van het detec-
tiegebied of de portiergreep kan het voor-
komen dat de portieren niet ontgrendeld
worden. Laat in dat geval de portiergreep
los en controleer of de portieren worden
ontgrendeld voordat u opnieuw aan de por-
tiergreep trekt.
●Als er zich een andere elektronische sleu-
tel binnen het detectiegebied bevindt, is de
reactietijd voor het ontgrendelen van de
portieren nadat een portiergreep is vastge-
pakt, mogelijk langer.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 226 Wednesday, February 3, 2021 2:42 PM

3045-1. Voordat u gaat rijden
WAARSCHUWING
●Houd, om ongevallen door het wegrol-
len van de auto te voorkomen, altijd het
rempedaal ingetrapt zolang het contro-
lelampje READY brandt en activeer de
parkeerrem indien nodig.
●Voorkom voor- of achteruitrollen van de
auto bij stoppen op een helling, waar-
door een ongeval kan ontstaan: trap
altijd het rempedaal in en activeer de
parkeerrem indien nodig.
●Voorkom dat de motor met een te hoog
toerental draait.
Als de motor met een hoog toerental
draait terwijl de auto stilstaat, kan het
uitlaatsysteem oververhit raken, het-
geen brand kan veroorzaken als er
brandbaar materiaal aanwezig is.
■Als de auto geparkeerd is
●Laat geen brillen, aanstekers, spuitbus-
sen of blikken frisdrank in de auto liggen
als deze in de zon geparkeerd staat.
Dit kan resulteren in het volgende:
• Een aansteker of spuitbus kan gas gaan lekken, waardoor brand kan ontstaan.
• De temperatuur in de auto kan zo hoog oplopen dat kunststof brillenglazen en
kunststof monturen kunnen vervormen
of barsten.
• Blikjes frisdrank kunnen openbarsten, waardoor de inhoud in het interieur
terechtkomt. Bovendien kan de vloeistof
kortsluiting in de elektrische componen-
ten van de auto veroorzaken.
●Laat geen aanstekers achter in de auto.
Als een aansteker in het dashboard-
kastje of op de vloer ligt, kan deze per
ongeluk gaan branden als er bagage
wordt geplaatst of een stoel wordt afge-
steld en brand veroorzaken.
●Plak geen parkeerschijven op de voor-
ruit of andere ruiten. Plaats geen reser-
voirs zoals luchtverfrissers op het
instrumentenpaneel of dashboard. Deze
parkeerschijven of reservoirs kunnen
als een lens werken en brand veroorza-
ken in de auto.
●Laat geen portier of ruit open als het
gebogen glas van naastliggende gebou-
wen voorzien is van een gemetalli-
seerde film, bijvoorbeeld een
zilverkleurige folie. Weerkaatst zonlicht
kan van het glas een lens maken en
brand veroorzaken.
●Activeer altijd de parkeerrem, zet de
selectiehendel in stand P, schakel het
hybridesysteem uit en vergrendel de
auto.
Laat de auto niet onbeheerd achter als
het controlelampje READY brandt.
Als de auto is geparkeerd met de selec-
tiehendel in stand P, terwijl de parkeer-
rem niet is geactiveerd, zou de auto in
beweging kunnen komen, wat kan lei-
den tot een ongeval.
●Raak de uitlaatpijp niet aan als het con-
trolelampje READY brandt of direct na
het uitschakelen v an het hybridesys-
teem.
Anders kunt u brandwonden oplopen.
■Als u even gaat slapen in de auto
Schakel altijd het hybridesysteem uit.
Anders zou u per ongeluk de selectiehen-
del kunnen verplaatsen of het gaspedaal
in kunnen trappen, waardoor een ongeval
zou kunnen ontstaan of het hybridesys-
teem oververhit zou kunnen raken en
brand kan ontstaan. Verder kunnen uitlaat-
gassen in een slecht geventileerde omge-
ving in de auto terechtkomen, hetgeen
zeer schadelijk is voor de gezondheid.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 304 Wednesday, February 3, 2021 2:42 PM

307
5
5-1. Voordat u gaat rijden
Rijden
WAARSCHUWING
●Leg geen lading of bagage op de vol-
gende plaatsen:
• In de voetenruimte bij de bestuurder
• Op de voorpassagiersstoel of de achter- stoelen (als er goederen op elkaar
gestapeld worden)
• Op de bagageafdekking (indien aanwe- zig)
• Op het instrumentenpaneel
• Op het dashboard
●Zorg dat alle voorwerpen die zich in het
passagierscompartiment bevinden, zijn
opgeborgen of vastgezet.
■Lading en gewichtsverdeling
●Overlaad uw auto niet.
●Verdeel het gewicht gelijkmatig.
Een onjuiste belading kan de besturing en
de remwerking in negatieve zin beïnvloe-
den, waardoor een ongeval met ernstig
letsel zou kunnen ontstaan.
■Beladen van het imperiaal (indien
aanwezig)
Houd u aan de volgende voorzorgsmaat-
regelen:
●Plaats de lading zodanig dat het gewicht
gelijkmatig over de v oor- en achteras is
verdeeld.
●Wanneer lange of brede lading wordt
meegenomen, mag nooit de lengte of
breedte van de auto overschreden wor-
den. ( Blz. 618)
●Controleer vóór het rijden of de lading
stevig vastzit op het imperiaal.
●Door het laden van voorwerpen op het
imperiaal zal het zwaartepunt van de
auto hoger komen te liggen. Vermijd
hoge snelheden, snel optrekken, het
maken van scherpe bochten, plotseling
remmen en abrupte manoeuvres, om te
voorkomen dat u de controle over de
auto verliest of dat de auto over de kop
slaat door een bedieningsfout, waardoor
ernstig letsel kan ontstaan.
●Stop bij het rijden over een lange
afstand, over slechte wegen of met
hoge snelheid af en toe tijdens de rit om
u ervan te verzekeren dat de lading nog
goed vastzit.
●Overschrijd de maximum laadcapaciteit
van 80 kg op het imperiaal niet.
OPMERKING
■Beladen van het imperiaal (indien
aanwezig)
Let op dat u het oppervlak van het panora-
madak (indien aanwezig) niet bekrast.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 307 Wednesday, February 3, 2021 2:42 PM

459
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
Achter
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 De uitstroomopening openen
3 De uitstroomopening sluiten
WAARSCHUWING
■Voorkomen dat de werking van de
voorruitontwaseming wordt gehin-
derd
Plaats geen voorwerpen op het dashboard
die de uitstroomopeningen kunnen bedek-
ken. Anders raakt de luchtstroom mogelijk
geblokkeerd, waardoor de voorruitverwar-
ming de voorruit niet kan ontwasemen.
OPMERKING
■Luchtvochtigheidssensor
De voorruit is voorzien van een sensor die
de luchtvochtigheid in de auto, de tempe-
ratuur van de voorruit, enz. meet, om vast
te stellen of de ruit is beslagen.
Volg onderstaande punten op om te voor-
komen dat de sensor beschadigd raakt.
●Neem de sensor niet uit elkaar
●Spuit geen ruitenreiniger op de sensor
en stel hem niet bloot aan sterke schok-
ken
●Bevestig niets op of aan de sensor
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 459 Wednesday, February 3, 2021 2:42 PM

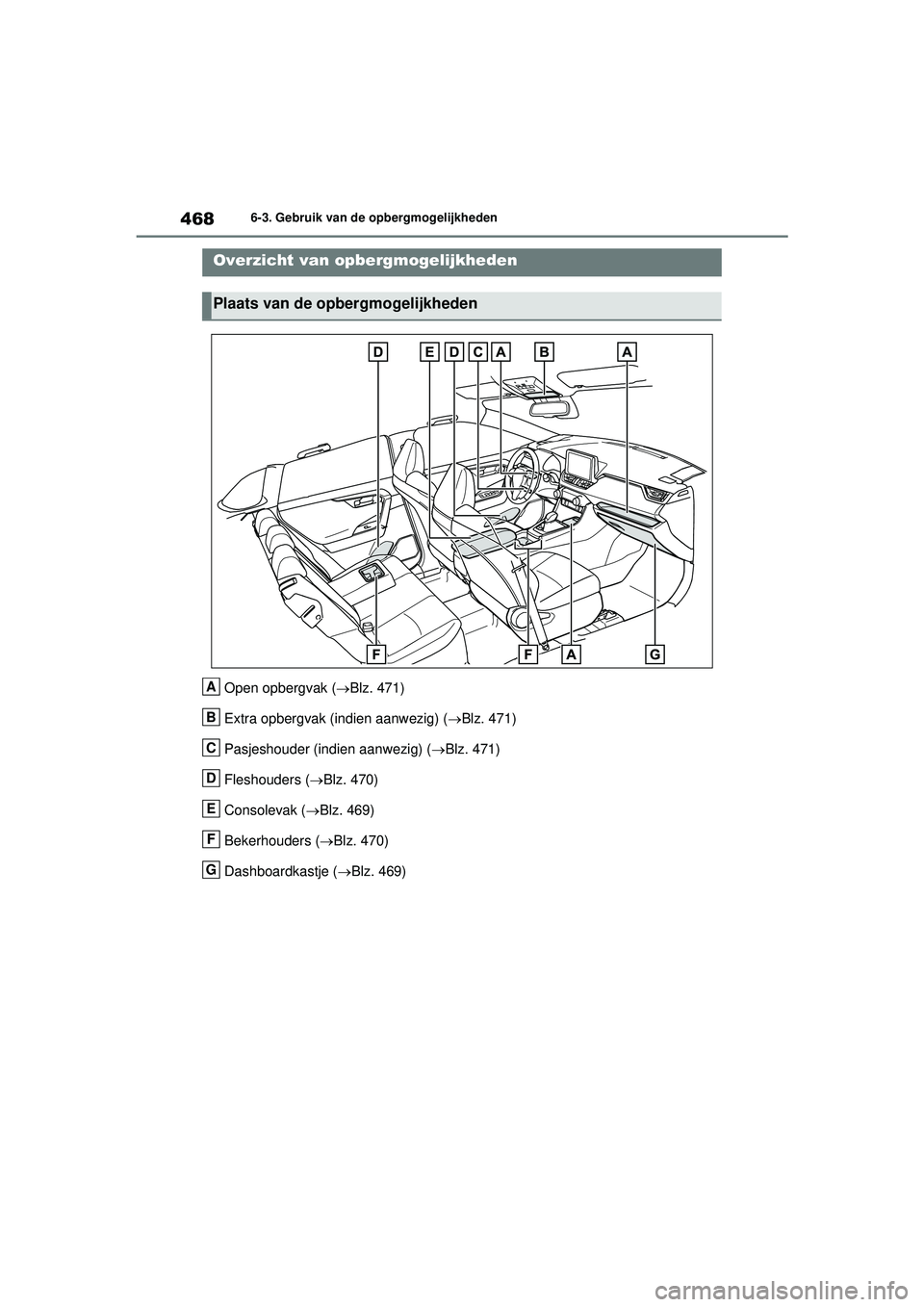

4686-3. Gebruik van de opbergmogelijkheden
6-3.Gebruik van de opbergmogelijkheden
Open opbergvak (Blz. 471)
Extra opbergvak (indien aanwezig) ( Blz. 471)
Pasjeshouder (indien aanwezig) ( Blz. 471)
Fleshouders ( Blz. 470)
Consolevak ( Blz. 469)
Bekerhouders ( Blz. 470)
Dashboardkastje ( Blz. 469)
Overzicht van opbergmogelijkheden
Plaats van de opbergmogelijkheden
A
B
C
D
E
F
G
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 468 Wednesday, February 3, 2021 2:42 PM

469
6
6-3. Gebruik van de opbergmogelijkheden
Voorzieningen in het interieur
Ontgrendelen met de mechanische
sleutel
Vergrendelen met de mechanische
sleutel
Openen (trek de hendel omhoog) Til het deksel omhoog terwijl u de knop
ingedrukt houdt om de vergrendeling te
ontgrendelen.
■Inzetbak in consolevak
De inzetbak kan worden verwijderd en onder
in het consolevak worden opgeborgen.
WAARSCHUWING
■Zaken die niet in de auto moeten wor-
den achtergelaten
Laat geen brillen, aanstekers of spuitbus-
sen in de opbergvakken liggen. Als u dat
wel doet, kan dat bij hoge temperaturen
leiden tot het volgende:
●Brillen kunnen vervormen als de tempe-
ratuur in de auto te hoog oploopt of bar-
sten als ze in contact komen met
andere voorwerpen.
●Aanstekers en spuitbussen kunnen
exploderen. Als ze in contact komen
met andere voorwerpen, kunnen aan-
stekers vlam vatten en kunnen spuit-
bussen gas gaan lekken, waardoor
brand kan ontstaan.
Dashboardkastje
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
Houd het dashboardkastje gesloten. Bij
plotseling remmen of uitwijken kan letsel
ontstaan doordat een inzittende wordt
geraakt door het open dashboardkastje of
door items in het dashboardkastje.
A
B
C
Consolevak
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
Houd het consolevak gesloten.
Anders kunt u in geval van een ongeval of
plotseling remmen letsel oplopen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 469 Wednesday, February 3, 2021 2:42 PM

4927-1. Onderhoud en verzorging
WAARSCHUWING
■Water in de auto
●Mors geen vloeistof in de auto, zoals op
de vloer, op de achterstoelen, in de ven-
tilatieopening van de DC/DC-converter,
op de contactdoos of in de bagage-
ruimte. (Blz. 98)
Dit kan brand of storingen in de DC/DC-
converter, elektrische componenten,
enz. veroorzaken.
●Voorkom dat onderdelen of de bedra-
ding van het airbagsysteem in het interi-
eur nat worden. ( Blz. 40)
Een elektrische storing kan ervoor zor-
gen dat de airbags worden geactiveerd
of niet op de juiste wijze werken, waar-
door ernstig letsel kan ontstaan.
●Auto's met draadloze lader:
Laat de draadloze lader ( Blz. 479)
niet nat worden. Als dat wel gebeurt,
kan de lader oververhit raken, wat kan
leiden tot brandwonden of een elektri-
sche schok, waarbij ernstig letsel kan
ontstaan.
■Reinigen van het interieur (met name
het dashboard)
Gebruik geen autowas of lakcleaner. Het
dashboard kan in de voorruit worden
weerkaatst; hierdoor kan het gezichtsveld
van de bestuurder worden belemmerd wat
een ernstig ongeval tot gevolg kan heb-
ben.
OPMERKING
■Reinigingsmiddelen
●Gebruik de volgende reinigingsmidde-
len niet, omdat ze verkleuring van het
interieur of strepen en beschadigingen
van gelakte oppervlakken kunnen ver-
oorzaken:
• Behalve de stoelen: Organische reini- gingsmiddelen zoals wasbenzine en ter-
pentine, alkalische of zuurhoudende
middelen, textielverf en bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasbenzine en
alcohol
●Gebruik geen autowas of lakcleaner.
Het dashboard of andere gelakte delen
van het interieur kunnen beschadigd
raken.
■Voorkomen van beschadiging van
lederen bekleding
Neem de volgende voorzorgsmaatregelen
in acht om beschadiging en vroegtijdige
slijtage van lederen bekleding te voorko-
men:
●Verwijder stof en vuil onmiddellijk van
de bekleding.
●Stel de auto niet langdurig bloot aan
direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
●Leg geen vinyl of plastic voorwerpen of
artikelen die was bevatten op de bekle-
ding, aangezien ze bij hoge temperatu-
ren in het interieur mogelijk aan het leer
vast blijven kleven.
■Water op de vloerbedekking
Was de vloerbedekking van de auto niet
met water.
Water dat in contact komt met elektrische
onderdelen boven of onder de vloerbedek-
king, kan schade aan de verschillende
systemen van de auto veroorzaken, bij-
voorbeeld aan het audiosysteem. Water
kan bovendien roest aan de carrosserie
veroorzaken.
■Bij het reinigen van de binnenzijde
van de voorruit (auto's met Toyota
Safety Sense)
Zorg ervoor dat er geen glasreiniger op de
lens terechtkomt. Raak de lens ook niet
aan. ( Blz. 344)
■Schoonmaken van de binnenzijde
van de achterruit
●Gebruik geen ruitenreiniger om de ach-
terruit schoon te maken. Anders kunnen
de verwarmingsdraden beschadigd
raken. Veeg de ruit voorzichtig schoon
met een doek en lauw water. Maak de
ruit in horizontale richting schoon, even-
wijdig aan de verwarmingsdraden.
●Voorkom beschadiging van de verwar-
mingsdraden.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 492 Wednesday, February 3, 2021 2:42 PM

5327-3. Zelf uit te voeren onderhoud

Auto's met linkse besturing
1 Zet het contact UIT.
Controleer of de laadstekker niet is aange-
sloten. Gebruik de op afstand bedienbare
airconditioning niet tijdens de procedure.
2Open het voorpassagiersportier.
Door het portier open te houden wordt plot-
seling in werking treden van de op afstand
bedienbare airconditioning voorkomen.
( Blz. 460)
3 Open het dashboardkastje en schuif
de demper los. 4
Druk de nokken aan beide zijden
van het dashboardkastje in en open
het dashboardkastje langzaam
helemaal terwijl u het ondersteunt.
5 Til het volledig geopende dash-
boardkastje iets omhoog en trek het
richting de stoel om de onderzijde
van het dashboardkastje los te
maken.
Oefen geen overmatige kracht uit wanneer
het dashboardkastje niet loskomt wanneer u
er licht aan trekt. Trek het dashboardkastje
in plaats daarvan richting de stoel terwijl u
de hoogte van het dashboardkastje enigs-
zins aanpast.
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 532 Wednesday, February 3, 2021 2:42 PM
