2021 TOYOTA RAV4 PLUG-IN HYBRID sensor

5267-3. Zelf uit te voeren onderhoud
2Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
3 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Vehicle Settings”
(voertuiginstellingen) en houd ver-
volgens ingedrukt.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op .
5 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer “Identifying
Each Wheel & Position” (elk wiel en
positie identificeren). Houd vervol-
gens ingedrukt tot het waar-
schuwingslampje lage
bandenspanning 3 keer langzaam
knippert.
De modus voor het wijzigen van de wielen-
set wordt geactiveerd en de registratie wordt
gestart.
Vervolgens wordt er een melding weergege-
ven op het multi-informatiedisplay. Als de registratie wordt uitgevoerd, gaat het
waarschuwingslampje lage bandenspan-
ning gedurende ongeveer 1 minuut knippe-
ren en blijft het vervolgens branden. -- wordt
op het multi-informatiedisplay weergegeven
voor de bandenspanning van elke band.
6
Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met
een snelheid van ten minste onge-
veer 40 km/h gedurende ongeveer
10 tot 30 minuten.
Als de registratie is voltooid, dooft het waar-
schuwingslampje lage bandenspanning en
wordt de bandenspanning van elke band
weergegeven op het multi-informatiedisplay.
Zelfs als er niet wordt gereden met een snel-
heid van ongeveer 40 km/h of hoger, kan de
registratie worden voltooid als er gedurende
langere tijde met de auto wordt gereden. Als
de registratie na ten minste een uur rijden
niet is voltooid, herhaal dan de procedure
vanaf het begin.
7Initialiseer het bandenspannings-
waarschuwingssysteem.
(Blz. 523)
■Bij het registreren van identificatieco-
des
●De identificatiecoderegistratie wordt uitge-
voerd als rijsnelheid ongeveer 40 km/h of
hoger is.
●Controleer voordat u de identificatiecode-
registratie uitvoert of er zich geen velgen
met bandenspanningssensoren en -zen-
ders in de buurt van de auto bevinden.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 526 Wednesday, February 3, 2021 2:42 PM

527
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
●Initialiseer het bandenspanningswaarschu-
wingssysteem nadat u de identificatieco-
des hebt geregistreerd. Als het systeem is
geïnitialiseerd voordat de identificatieco-
des zijn geregistreerd, zijn de geïnitiali-
seerde waarden ongeldig.
●De identificatiecodes kunt u zelf registre-
ren maar afhankelijk van de rijomstandig-
heden en de rijomgeving kan het enige tijd
duren voordat de registratie voltooid is.
●De banden zijn na het voltooien van de
registratie warm. Laat daarom de banden
afkoelen voordat u de initialisatie uitvoert.
■Annuleren van de identificatiecodere-
gistratie
●Selecteer, om de identificatiecoderegistra-
tie te annuleren nadat deze is gestart,
“Identifying Each Wheel & Position” (elk
wiel en positie identificeren) op het multi-
informatiedisplay en houd nogmaals
ingedrukt.
●Als de identificatiecoderegistratie is gean-
nuleerd, knippert het waarschuwings-
lampje lage bandenspanning gedurende
ongeveer 1 minuut wanneer het contact
AAN wordt gezet en blijft vervolgens bran-
den. Het bandenspanningswaarschu-
wingssysteem werkt wanneer het
waarschuwingslampje lage bandenspan-
ning dooft.
●Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, is de identifi-
catiecoderegistratie mogelijk niet goed
geannuleerd. Start de identificatiecodere-
gistratieprocedure nogmaals om de regis-
tratie te annuleren en zet het contact vóór
het rijden UIT.
■Als identificatiecodes niet goed zijn
geregistreerd
●In de onderstaande situaties duurt de iden-
tificatiecoderegistrati
e mogelijk langer dan
gebruikelijk of is registratie niet mogelijk.
Normaliter duurt de registratie ongeveer 30
minuten.
Rijd nog een poosje door als de identifica-
tiecoderegistratie na ongeveer 30 minuten
rijden nog niet is voltooid.
• De auto is niet geparkeerd gedurende ten minste ongeveer 20 minuten voordat er
met de auto gereden wordt
• Er wordt niet gereden met een snelheid van ongeveer 40 km/h of hoger
• Er wordt gereden op een onverharde weg • Er wordt gereden in de buurt van andere
auto's en het systeem herkent de banden-
spanningssensoren en -zenders van uw
auto niet tussen die van andere auto's
• Er bevindt zich een wiel met bandenspan- ningssensor en -zender in of in de buurt
van de auto
Als de registratie na ten minste een uur rijden
niet is voltooid, herhaal dan de identificatie-
coderegistratie vanaf het begin.
●Als er tijdens de registratie achteruit gere-
den wordt, worden de gegevens tot dat
punt gereset. Herhaal de registratieproce-
dure in dat geval vanaf het begin.
●In de volgende situaties wordt de identifi-
catiecoderegistratie niet gestart of is de
registratie niet goed voltooid en werkt het
systeem niet goed. Voer de identificatieco-
deregistratieprocedure nogmaals uit.
• Als het waarschuwingslampje lage ban- denspanning niet 3 keer langzaam knip-
pert wanneer wordt geprobeerd om de
identificatiecoderegistratie te starten.
• Als het waarschuwingslampje lage ban- denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den wanneer er na de identificatiecodere-
gistratie gedurende ongeveer 10 minuten
met de auto is gereden.
●Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige als de identificatie-
coderegistratie niet kan worden voltooid na
het uitvoeren van de bovenstaande proce-
dure.
Uw auto is uitgerust met een banden-
spanningswaarsch uwingssysteem
waarmee identificatiecodes kunnen
worden geregistreerd voor een tweede
wielenset, bijvoorbeeld een set winter-
banden. U kunt zelf een tweede wielen-
set registreren of dit laten doen door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige
Wielenset selecteren
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 527 Wednesday, February 3, 2021 2:42 PM

5307-3. Zelf uit te voeren onderhoud
Let er bij het vervangen van velgen op
dat deze hetzelfde draagvermogen,
dezelfde diameter, velgbreedte en ET-
waarde
* hebben.
Vervangende velgen zijn verkrijgbaar
bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
 Velgen van verschillende maten of
types
 Gebruikte velgen
 Verbogen velgen die hersteld zijn
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssys-
teem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt.
Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden
geplaatst. ( Blz. 511, 531)
WAARSCHUWING
■Een goede bandenspanning zorgt
voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste
waarde.
Als de banden niet de juiste spanning heb-
ben, kunnen onderstaande zaken zich
voordoen. Dit kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
●Overmatige slijtage
●Ongelijkmatige slijtage
●Slecht rijgedrag
●Mogelijke klapband door oververhitting
●Luchtlekkage tussen de band en velg
●Wielvervorming en/of beschadiging van
de band
●Groter risico op beschadiging van de
band tijdens het rijden (als gevolg van
voorwerpen op het wegdek, verbin-
dingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en
vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdichting in
gevaar komen, wat kan leiden tot een
lagere bandenspanning.
Velgen
Als een velg verbuigingen of
scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen
worden. Anders kan de band van
de velg raken of kan de auto moei-
lijk beheersbaar worden.
Keuze van velg
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 530 Wednesday, February 3, 2021 2:42 PM

531
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

Gebruik uitsluitend de Toyota-wiel-
moeren en de Toyota-wielmoersleu-
tel bij uw lichtmetalen velgen.
 Controleer de wielmoeren na de eer-
ste 1.600 km telkens als een band is
verwisseld, een band is gerepa-
reerd of is vervangen.
 Pas op dat lichtmetalen velgen niet
beschadigd raken als u sneeuwket-
tingen gebruikt.
 Bij het balanceren moet gebruik wor-
den gemaakt van Toyota- of gelijk-
waardige balanceergewichtjes, die
geplaatst dienen te worden met een
kunststof of rubber hamer.
WAARSCHUWING
■Vervangen van velgen
●Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in een
slechtere controle over de auto.
●Gebruik nooit een binnenband bij een
poreuze velg die ontworpen is voor een
tubeless band. Als u dat wel doet, kan
dat leiden tot een ongeval waarbij ern-
stig letsel kan ontstaan.
■Plaatsen van wielmoeren
●Plaats de wielmoeren met de schuine
kant naar het wiel toe. ( Blz. 597) Als
de wielmoeren worden geplaatst met de
schuine kant van het wiel af, kan de velg
scheuren waardoor het wiel tijdens het
rijden kan losraken. Dit kan leiden tot
een ongeval, met ernstig letsel als
gevolg.
●Breng nooit olie of vet aan op de wiel-
bouten of -moeren. Door het gebruik
van olie of vet worden de wielmoeren
mogelijk te vast aangedraaid waardoor
de bouten of de velg beschadigd kun-
nen raken. Daarnaast kunnen de wiel-
moeren loslopen en de wielen losraken,
wat kan leiden tot een ongeval met ern-
stig letsel als gevolg. Verwijder olie of
vet van de wielbouten of wielmoeren.
■Gebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde
velgen.
Als u dat wel doet, kan er tijdens het rijden
lucht uit de band ontsnappen, waardoor
een ongeval zou kunnen ontstaan.
OPMERKING
■Vervangen van bandenspannings-
sensoren en -zenders
●Omdat het repareren of vervangen van
een band invloed kan hebben op de
bandenspanningssensoren en -zen-
ders, adviseren we u deze werkzaam-
heden uit te laten voeren door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf
van bandenspanningssensoren en -
zenders naar een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Gebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele velgen kan niet worden
gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
Belangrijke aanwijzingen
voor lichtmetalen velgen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 531 Wednesday, February 3, 2021 2:42 PM

5728-2. Stappen die genomen moeten worden in noodgevallen
■Controlelampje Toyota Parking Assist-sensor OFF* (waarschuwingszoe-
mer)
*: Dit lampje brandt op het multi-informatiedisplay.
■Controlelampje PKSB OFF*
*: Dit lampje brandt op het multi-informatiedisplay.
WaarschuwingslampjeDetails/handelingen
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in de Toyota
Parking Assist-sensor
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is,
doordat een sensor mogelijk vuil is of is bedekt met bijvoor-
beeld ijs.
 Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( Blz. 416, 578)
WaarschuwingslampjeDetails/handelingen
(indien aanwezig)
Als “Parking Support Brake Ma lfunction Visit Your Dealer”
(Storing parkeerhulprem. Laat auto bij dealer controleren)
op het multi-informatiedisplay wordt weergegeven
Geeft aan dat er een storing aanwezig is in het PKSB-sys-
teem (Parking Support Brake)
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Als “Parking Assist Unavailabl e” (Parkeerhulp niet beschik-
baar) op het multi-informatiedisplay wordt weergegeven:
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is,
doordat een sensor mogelijk vuil is of is bedekt met bijvoor-
beeld ijs.
 Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( Blz. 424, 578)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 572 Wednesday, February 3, 2021 2:42 PM

573
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Controlelampje BSM OFF* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay.
■Controlelampje RCTA OFF* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay.
■Controlelampje Traction Control
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing aanwezig is in de BSM-functie
(Blind Spot Monitor)

Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Geeft aan dat de achterbumper rondom de radarsensor vuil
is, enz. ( Blz. 408)
 Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( Blz. 394, 578)
WaarschuwingslampjeDetails/handelingen
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in de RCTA
(Rear Crossing Traffic Alert)
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Geeft aan dat de achterbumper rondom de radarsensor vuil
is, enz. ( Blz. 408)
 Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( Blz. 394, 578)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
 De VSC/Trailer Sway Control;
 Het TRC-systeem;
 De functie Trail-modus; of
 De Hill Start Assist Control
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 573 Wednesday, February 3, 2021 2:42 PM

5768-2. Stappen die genomen moeten worden in noodgevallen
■Controlelampjes veiligheidsgordel achterpassagiers*1 (waarschuwingszoe-
mer)*2
*1: Dit lampje brandt op het multi-informatiedisplay.
*2: Waarschuwingszoemer veilighei dsgordel achterpassagiers:
De waarschuwingszoemer voor de veilighei dsgordel herinnert de achterpassagiers eraan
de veiligheidsgordel om te doen. Als de veili gheidsgordel wordt losgemaakt klinkt de zoe-
mer gedurende een bepaalde tijd met tussenpozen wanneer de auto een bepaalde snel-
heid heeft bereikt.
■Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoor-
baar, zoals in een luidruchtige omgeving of
wanneer het volume van de audio hoog
staat.
■Detectiesensor voorpassagier, contro-
lelampje veiligheidsgordel en waar-
schuwingszoemer
●Als er bagage wordt geplaatst op de pas-
sagiersstoel kan de detectiesensor het
controlelampje laten knipperen en de
waarschuwingszoemer laten klinken, ook
al zit er niemand op de passagiersstoel.
●Als er op de stoel een kussen wordt
geplaatst, werkt de sensor wellicht niet
goed, waardoor ook het waarschuwings-
lampje niet goed werkt.
■Als het motorcontrolelampje tijdens het
rijden gaat branden
Het motorcontrolelampje gaat branden als de
brandstoftank volledig leeg raakt. Vul de
brandstoftank onmiddellijk als deze leeg is.
Het motorcontrolelampje gaat na enkele rit-
ten weer uit.
Neem zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als het
motorcontrolelampje niet uitgaat.
■Waarschuwingslampje (waarschu-
wingszoemer) elektrische stuurbe-
krachtiging
Als de spanning van de 12V-accu laag is of
tijdelijk daalt, kan het waarschuwingslampje
van de elektrische stuurbekrachtiging gaan branden en kan er een waarschuwingszoe-
mer klinken.
De werking van de airconditioning, enz. wordt
dan mogelijk gedeeltelijk beperkt om het
energieverbruik van de 12V-accu te verla-
gen.
■Als het waarschuwingslampje lage ban-
denspanning gaat branden
Controleer het uiterlijk van de banden om na
te gaan of er een band lek is.
Als een band lek is: Blz. 581, 593
Als geen van de banden lek is:
Zet het contact UIT en vervolgens AAN. Con-
troleer of het waarschuwingslampje lage ban-
denspanning gaat branden of knipperen.
 Als het waarschuwingslampje lage ban-
denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den
Er kan een storing aanwezig zijn in het ban-
denspanningswaarschuwingssysteem. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
 Als het waarschuwingslampje lage ban-
denspanning gaat branden
1 Controleer de bandenspanning voor
iedere band nadat de banden voldoende
zijn afgekoeld en breng de banden op de
voorgeschreven spanning.
2 Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, controleer
dan of de bandenspanning voor iedere
band in orde is en voer de initialisatie uit.
( Blz. 523)
WaarschuwingslampjeDetails/handelingen
Waarschuwt de achterpassagiers om de veiligheidsgordel
om te doen
 Doe de veiligheidsgordel om.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 576 Wednesday, February 3, 2021 2:42 PM

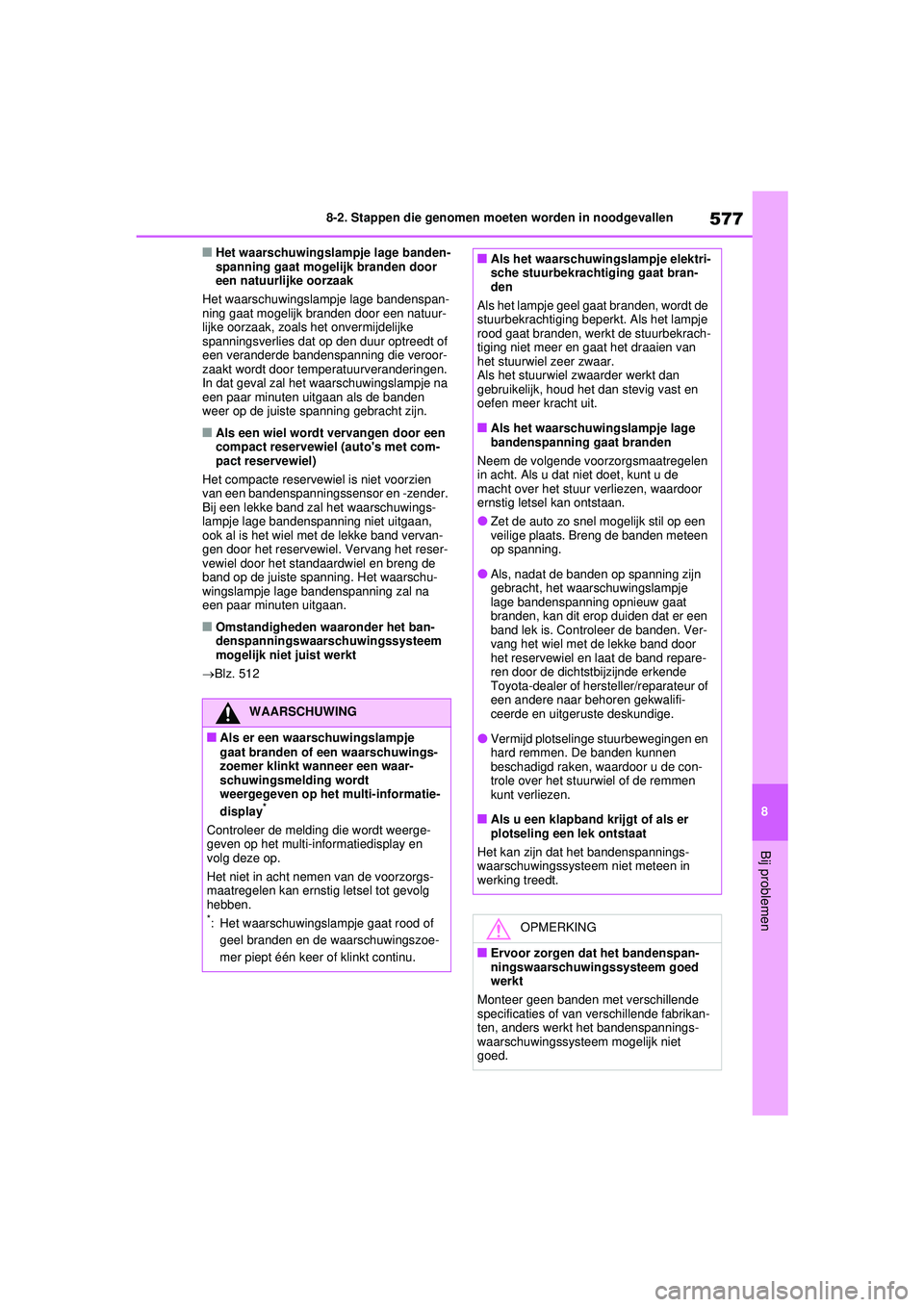

577
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Het waarschuwingslampje lage banden-
spanning gaat mogelijk branden door
een natuurlijke oorzaak
Het waarschuwingslampje lage bandenspan-
ning gaat mogelijk branden door een natuur-
lijke oorzaak, zoals het onvermijdelijke
spanningsverlies dat op den duur optreedt of
een veranderde bandenspanning die veroor-
zaakt wordt door temperatuurveranderingen.
In dat geval zal het waarschuwingslampje na
een paar minuten uitgaan als de banden
weer op de juiste spanning gebracht zijn.
■Als een wiel wordt vervangen door een
compact reservewiel (auto's met com-
pact reservewiel)
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zender.
Bij een lekke band zal het waarschuwings-
lampje lage bandenspanning niet uitgaan,
ook al is het wiel met de lekke band vervan-
gen door het reservewiel. Vervang het reser-
vewiel door het standaardwiel en breng de
band op de juiste spanning. Het waarschu-
wingslampje lage bandenspanning zal na
een paar minuten uitgaan.
■Omstandigheden waaronder het ban-
denspanningswaarschuwingssysteem
mogelijk niet juist werkt
 Blz. 512
WAARSCHUWING
■Als er een waarschuwingslampje
gaat branden of een waarschuwings-
zoemer klinkt wanneer een waar-
schuwingsmelding wordt
weergegeven op het multi-informatie-
display
*
Controleer de melding die wordt weerge-
geven op het multi-informatiedisplay en
volg deze op.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
*: Het waarschuwingslampje gaat rood of
geel branden en de waarschuwingszoe-
mer piept één keer of klinkt continu.
■Als het waarschuwingslampje elektri-
sche stuurbekrachtiging gaat bran-
den
Als het lampje geel gaat branden, wordt de
stuurbekrachtiging beperkt. Als het lampje
rood gaat branden, werkt de stuurbekrach-
tiging niet meer en gaat het draaien van
het stuurwiel zeer zwaar.
Als het stuurwiel zwaarder werkt dan
gebruikelijk, houd het dan stevig vast en
oefen meer kracht uit.
■Als het waarschuwingslampje lage
bandenspanning gaat branden
Neem de volgende voorzorgsmaatregelen
in acht. Als u dat niet doet, kunt u de
macht over het stuur verliezen, waardoor
ernstig letsel kan ontstaan.
●Zet de auto zo snel mogelijk stil op een
veilige plaats. Breng de banden meteen
op spanning.
●Als, nadat de banden op spanning zijn
gebracht, het waarschuwingslampje
lage bandenspanning opnieuw gaat
branden, kan dit erop duiden dat er een
band lek is. Controleer de banden. Ver-
vang het wiel met de lekke band door
het reservewiel en laat de band repare-
ren door de dichtstbijzijnde erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Vermijd plotselinge stuurbewegingen en
hard remmen. De banden kunnen
beschadigd raken, waardoor u de con-
trole over het stuurwiel of de remmen
kunt verliezen.
■Als u een klapband krijgt of als er
plotseling een lek ontstaat
Het kan zijn dat het bandenspannings-
waarschuwingssysteem niet meteen in
werking treedt.
OPMERKING
■Ervoor zorgen dat het bandenspan-
ningswaarschuwingssysteem goed
werkt
Monteer geen banden met verschillende
specificaties of van verschillende fabrikan-
ten, anders werkt het bandenspannings-
waarschuwingssysteem mogelijk niet
goed.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 577 Wednesday, February 3, 2021 2:42 PM
