2021 TOYOTA RAV4 PLUG-IN HYBRID sensor

5.3.2 AHB (Automatiskt helljus)*....236
5.3.3 Dimljus, reglage...........239
5.3.4 Vindrutetorkare och spolare . . . 239
5.3.5 Bakrutetorkare och spolare....241
5.4 Tanka.....................242
5.4.1 Öppna tanklocket..........242
5.5 Använda körstödssystemen........244
5.5.1 Toyota Safety Sense
*........244
5.5.2 PCS
(Aktivt krockskyddssystem)
*...254
5.5.3 LTA (Körfilsassistans)*.......261
5.5.4 RSA (Vägskyltsigenkänning)*...270
5.5.5 Aktiv farthållare med radar från
0 km/tim
*...............274
5.5.6 Farthållare*..............284
5.5.7 Fartbegränsare*...........286
5.5.8 BSM (Dödavinkelvarnare)*....288
5.5.9 Toyota parkeringssensor'.....309
5.5.10
PKSB (Intelligent autobroms)*. . 317
5.5.11 Intelligent autobroms
(statiska föremål)*........321
5.5.12
Intelligent autobroms
(korsande trafik bakom bilen)*. . 322
5.5.13 Körlägesväljare..........324
5.5.14 Trail Mode..............325
5.5.15 GPF (bensinpartikelfilter)....326
5.5.16 Förarstödssystem.........326
5.6 Goda råd för körning............332
5.6.1 Råd för vinterkörning........332
5.6.2 Terrängfordon,
säkerhetsanvisningar.......334
6. Invändiga funktioner
6.1 Använda luftkonditioneringssystem och
avfrostning..................338
6.1.1 Automatisk luftkonditionering . . 338
6.1.2 Fjärrmanövrerad
luftkonditionering.........345
6.1.3 Eluppvärmd ratt
*/Eluppvärmda
framsäten*/Eluppvärmda framsäten
och ventilerade framsäten*/
Eluppvärmda säten i baksätet . . . 347
6.2 Använda kupébelysningen........349
6.2.1 Invändig belysning.........349
6.3 Använda förvaringsfacken........351
6.3.1 Förvaringsmöjligheter.......351
6.3.2 Detaljer i bagageutrymmet....355
6.4 Använda övriga invändiga funktioner . . 358
6.4.1 Övriga invändiga detaljer.....358
7. Underhåll och skötsel
7.1 Underhåll och skötsel...........370
7.1.1 Rengöra och skydda bilens
exteriör................370
7.1.2 Rengöra och skydda bilens
interiör................372
7.2 Underhåll...................374
7.2.1 Underhållsbehov..........374
7.3 Arbeten du kan göra själv.........376
7.3.1 Säkerhetsåtgärder när du själv
arbetar med bilen..........376
7.3.2 Huv..................377
7.3.3 Placera domkraft..........379
7.3.4 Motorrum...............380
7.3.5 12-voltsbatteri...........385
7.3.6 Däck..................387
7.3.7 Däcktryck...............396
7.3.8 Fälgar.................397
7.3.9 Luftkonditioneringsfilter.....398
7.3.10 Rengöring av luftintag och filter
till DC/DC-omvandlaren.....401
7.3.11 Byte av torkargummi.......404
7.3.12 Elektroniska nyckelns batteri . . 407
7.3.13 Kontroll och byte av säkringar . . 408
7.3.14 Glödlampor.............411
8.Om problem uppstår
8.1 Viktig information.............420
8.1.1 Varningsblinkers..........420
8.1.2 Om du måste få stopp på bilen i en
akut situation............420
8.1.3 Om bilen befinner sig under vatten
eller vatten på vägen stiger....421
8.2 Åtgärder i en nödsituation.........422
8.2.1 Om bilen måste bogseras.....422
8.2.2 Om du tycker att något är fel . . . 425
8.2.3 Om en varningslampa tänds eller en
varningssignal hörs.........425
8.2.4 Om ett varningsmeddelande
visas..................433
8.2.5 Om du får punktering
(modeller utan reservhjul).....436
8.2.6 Om du får punktering
(modeller med reservhjul).....447
8.2.7
Om hybridsystemet inte startar . . 455
8.2.8 Om du tappar bort nycklarna . . . 456
8.2.9
Om tankluckan inte kan öppnas . . 456
3
1
2
3
4
5
6
7
8
9

Innertak (Vänsterstyrda modeller)
A“SOS”, knapp*1Sid. 50
BRörelsedetektor och lutningssensor,
avstängning*1Sid. 61
CPanoramasoltak, reglage*1Sid. 203
DElektroniskt solskydd,
reglage*1Sid. 203
EKupébelysning*2Sid. 350
Läslampor Sid. 350
FFörvaringsfack*1Sid. 354
GMakeup-speglar Sid. 358
HSolskydd*3Sid. 358
IInvändig backspegel*1Sid. 192
Invändig digital backspegel*1Sid. 193
*1I förekommande fall
*2Bilden visar bilens främre del, men de finns också i bak.
*3Använd ALDRIG en bakåtvänd bilbarnstol på ett säte som skyddas av en AKTIV
KROCKKUDDE framför sätet. BARNET kan utsättas för SVÅRA eller LIVSHOTANDE
SKADOR. (→Sid. 41)
BILDREGISTER
15
BILDREGISTER

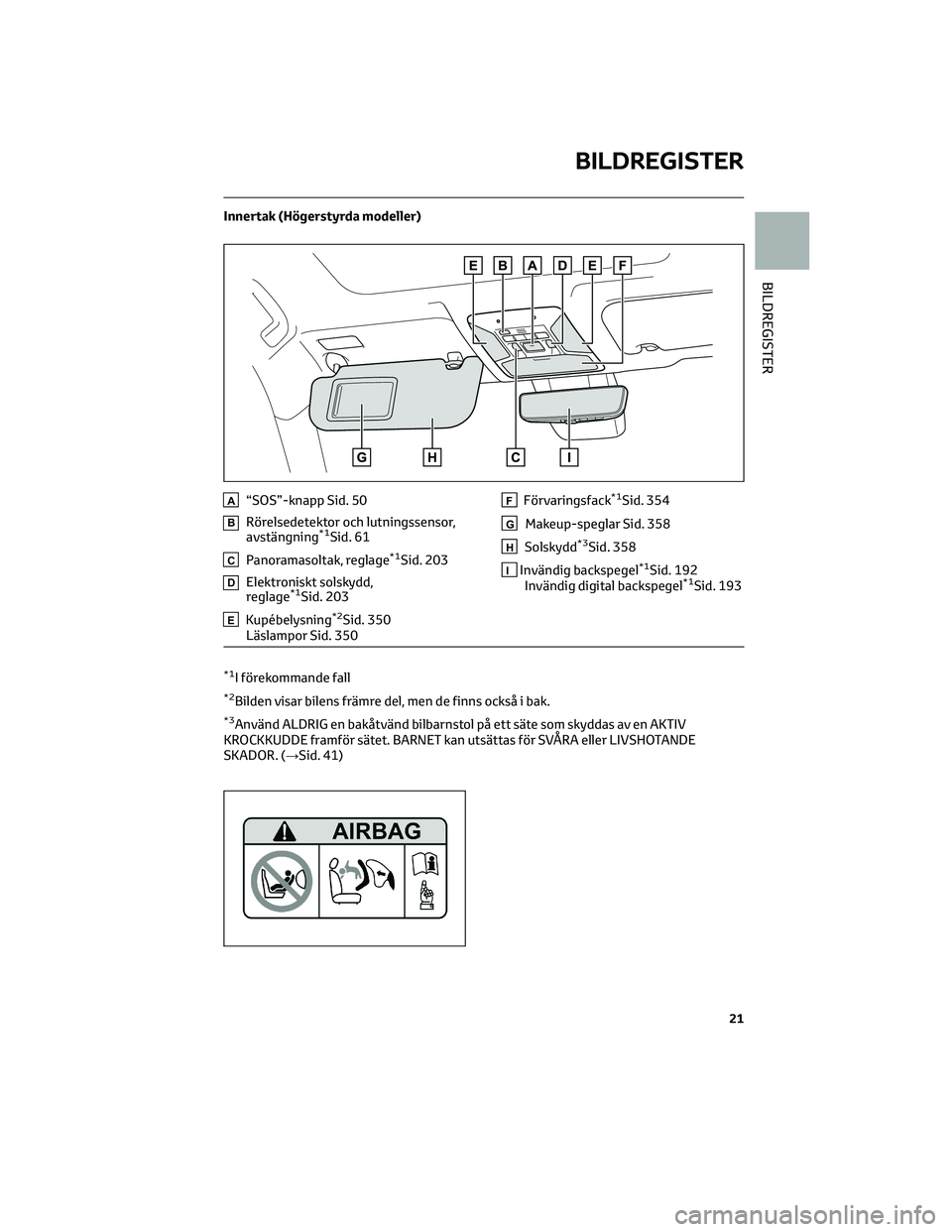

Innertak (Högerstyrda modeller)
A“SOS”-knapp Sid. 50
BRörelsedetektor och lutningssensor,
avstängning*1Sid. 61
CPanoramasoltak, reglage*1Sid. 203
DElektroniskt solskydd,
reglage*1Sid. 203
EKupébelysning*2Sid. 350
Läslampor Sid. 350
FFörvaringsfack*1Sid. 354
GMakeup-speglar Sid. 358
HSolskydd*3Sid. 358
IInvändig backspegel*1Sid. 192
Invändig digital backspegel*1Sid. 193
*1I förekommande fall
*2Bilden visar bilens främre del, men de finns också i bak.
*3Använd ALDRIG en bakåtvänd bilbarnstol på ett säte som skyddas av en AKTIV
KROCKKUDDE framför sätet. BARNET kan utsättas för SVÅRA eller LIVSHOTANDE
SKADOR. (→Sid. 41)
BILDREGISTER
21
BILDREGISTER

Komponenter i krockkuddesystemet
AFrämre krocksensorer
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
CKrockkudde, framsätespassagerare
DSidokrocksensorer (framdörr)
ESidokrockgardiner
FBältessträckare och kraftbegränsare
(framsäte)
GSidokrocksensorer (fram)
HSidokrockkuddar
ISidokrocksensorer (bak)
JBältessträckare och kraftbegränsare
(baksätets ytterplatser)
KFörarens krockkudde
LKnäkrockkudde
MSRS-varningslampa
NKrockkuddesensorenhet
O”PASSENGER AIR BAG”,
kontrollampor
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakre
sidostolparna samt innertakets sidor
kan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
• Vindrutan kan spricka.
1 .1 För säkert bruk
30

1.4 Stöldskyddssystem
1.4.1 Startspärrsystem
Nycklarna till bilen har en inbyggd
transponder som hindrar att
hybridsystemet startar om en nyckel inte
är registrerad i bilens styrenhet.
Låt aldrig nycklarna ligga kvar inne i bilen
när du lämnar den.
Systemet är avsett att förhindra stöld av
fordonet men det innebär ingen absolut
garanti mot alla bilstölder.
Använda systemet
Indikeringslampan blinkar efter att
startknappen har tryckts till OFF för att
visa att systemet är i funktion.
Indikeringslampan slocknar när
startknappen har tryckts till ACC eller ON
för att indikera att systemet har stängts
av.
Systemunderhåll
Bilen har ett underhållsfritt
startspärrsystem.
Omständigheter som kan orsaka
systemstörning
• Om nyckelgreppet är i kontakt med ett
metallföremål
• Om nyckeln befinner sig i närheten av
eller vidrör en nyckel till
säkerhetssystemet (nyckel med
inbyggt transponderchip) i en annan
bil
OBSERVERA
Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort
systemet. Systemets funktion kan inte
garanteras om det modifieras eller
monteras bort.
1.4.2 Dubbelsidigt låssystem*
*I förekommande fall
Obehörigt tillträde till bilen förhindras
genom att dörrupplåsningsfunktionen
kopplas ur från såväl insidan som utsidan.
Modeller som använder detta system har
dekaler på de främre sidorutorna.
Aktivering/inaktivering av det
dubbelsidiga låssystemet
Inställning
Tryck startknappen till OFF och be
samtliga passagerare lämna bilen,
kontrollera att alla dörrar är stängda.
Med användning av öppningsfunktion:
Vidrör sensorytan på det utvändiga
dörrhandtaget på någon av framdörrarna
två gånger inom fem sekunder.
Med fjärrkontrollnyckel: Tryck på
två gånger inom fem sekunder.
Inaktivering
Med användning av öppningsfunktion:
Håll i det utvändiga dörrhandtaget.
Med fjärrkontrollnyckel: Tryck på
.
1 .4 Stöldskyddssystem
59
1
Trygghet och säkerhet

VARNING!
Dubbelsidigt låssystem,
säkerhetsanvisningar
Aktivera aldrig det dubbelsidiga
låssystemet medan det finns
passagerare i bilen eftersom alla dörrar
inte kan öppnas inifrån bilen.
1.4.3 Larm*
*I förekommande fall
Larmet larmar, med ljus och ljud, när
systemet känner av ett intrång.
Larmet utlöses i följande situationer när
larmet är aktiverat:
• En låst dörr låses upp eller öppnas på
annat sätt än med den elektroniska
låsfunktionen eller med
fjärrkontrollen. (Dörrarna låses
automatiskt igen.)
• Huven öppnas.
• Rörelsedetektorn känner av rörelser i
bilen. (Exempel: en inkräktare kommer
in i bilen genom att krossa en ruta.)
• Lutningssensorn känner av en
förändring av bilens lutning.
Ställa in/stänga av/stoppa
larmsystemet
Kontroller innan bilen låses
Kontrollera följande för att förhindra att
larmet utlöses oväntat och stöld av bilen:
• Ingen befinner sig inne i bilen.
• Sidofönster och panoramasoltak (i
förekommande fall) är stängda innan
larmet aktiveras.
• Inga värdesaker eller andra personliga
föremål är kvarlämnade i bilen
Inställning
Stäng dörrarna och motorhuven och lås
alla dörrarna med låsfunktionen eller
fjärrkontrollen. Systemet aktiveras
automatiskt efter 30 sekunder.Indikeringslampan växlar från fast till
blinkande sken när systemet är aktiverat.
Om alla dörrarna är stängda med
motorhuven öppen kan larmsystemet
ställas in. (→Sid. 60)
Inaktivera eller stänga av
Gör något av följande för att inaktivera
eller stänga av larmet:
• Lås upp dörrarna med låsfunktionen
eller fjärrkontrollen.
• Starta hybridsystemet. (Larmet
inaktiveras eller stängs av efter några
sekunder.)
Systemunderhåll
Bilen har ett underhållsfritt larmsystem.
Utlösning av larmet
Larmet kan utlösas i följande situationer:
(När larmet stoppas inaktiveras
larmsystemet.)
• Dörrarna låses upp med den
mekaniska nyckeln.
• Någon i bilen öppnar en dörr eller
motorhuven, eller låser upp bilen med
en invändig låsknapp.
1 .4 Stöldskyddssystem
60

• 12-voltsbatteriet laddas eller byts ut
medan bilen är låst. (→Sid. 458)
Dörrlåsning kopplad till larmet
I följande fall låses dörren eventuellt
automatiskt för att förhindra otillbörligt
intrång i bilen beroende på situationen:
• Om någon som är kvar i bilen låser upp
dörren och larmet aktiveras.
• Om någon som är kvar i bilen låser upp
dörren medan larmet är aktiverat.
• Vid laddning eller byte av
12-voltsbatteriet.
Specialanpassning (i förekommande fall)
Larmet kan ställas in så att det
inaktiveras när den mekaniska nyckeln
används för att låsa upp.
(Anpassningsbara funktioner:→Sid. 476)
OBSERVERA
Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort
systemet. Systemets funktion kan inte
garanteras om det modifieras eller
monteras bort.Rörelsedetektor och lutningssensor
Detektering med rörelsedetektorn och
lutningssensorn
• Rörelsedetektorn känner av
inkräktare eller rörelse inne i bilen.
• Lutningssensorn känner av en
förändring i bilens lutning, t.ex. om
bilen bogseras bort.
Systemet är utformat för att försvåra
och förhindra stöld av fordonet, men
innebär ingen garanti mot inbrott i bilen.
Ställa in rörelsedetektor och
lutningssensor
Rörelsedetektorn och lutningssensorn
ställs automatiskt in samtidigt med
larmet. (→Sid. 60)
Stänga av rörelsedetektor och
lutningssensor
Om du lämnar djur eller annat som rör sig
inne i bilen ska du se till att
rörelsedetektorn och lutningssensorn
stängs av innan du ställer in larmet
eftersom dessa reagerar på rörelser i bilen.
1. Slå av tändningen.
2. Tryck på knappen för avstängning av
rörelsedetektor och lutningssensor.
Tryck på knappen igen för att koppla
tillbaka rörelsedetektorn och
lutningssensorn.
Varje gång rörelsedetektorn och
lutningssensorn stängs av/ställs in
visas ett meddelande på
informationsdisplayen.
1 .4 Stöldskyddssystem
61
1
Trygghet och säkerhet

Inaktivering och automatisk
återinkoppling av rörelsedetektor och
lutningssensor
• Larmet är fortfarande aktiverat även
om rörelsesensorn och
lutningssensorn stängs av.
• När rörelsedetektorn och
lutningssensorn är avstängda
återaktiverar du rörelsesensorn och
lutningssensorn med en tryckning på
startknappen eller genom att
dörrarna låses upp med låsfunktionen
eller fjärrkontrollen.
• Rörelsedetektorn och
lutningssensorn kopplas åter in
automatiskt när larmsystemet
återaktiveras.
Faktorer som inverkar på
rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:
• Människor eller djur finns inne i bilen.
• Ett sidofönster eller
panoramasoltaket (i förekommande
fall) är öppet.
I så fall kan sensorn känna av följande:
– Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
– Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra
fordon
– Människor i rörelse utanför bilen• Lösa föremål inne i bilen, t.ex.
hängande tillbehör eller kläder på
galge.
• Bilen är parkerad på en plats där
starka vibrationer eller starkt buller
förekommer, t.ex. i ett
parkeringsgarage.
• Is eller snö tas bort från bilen vilket
orsakar upprepade stötar eller
vibrationer.
1 .4 Stöldskyddssystem
62
