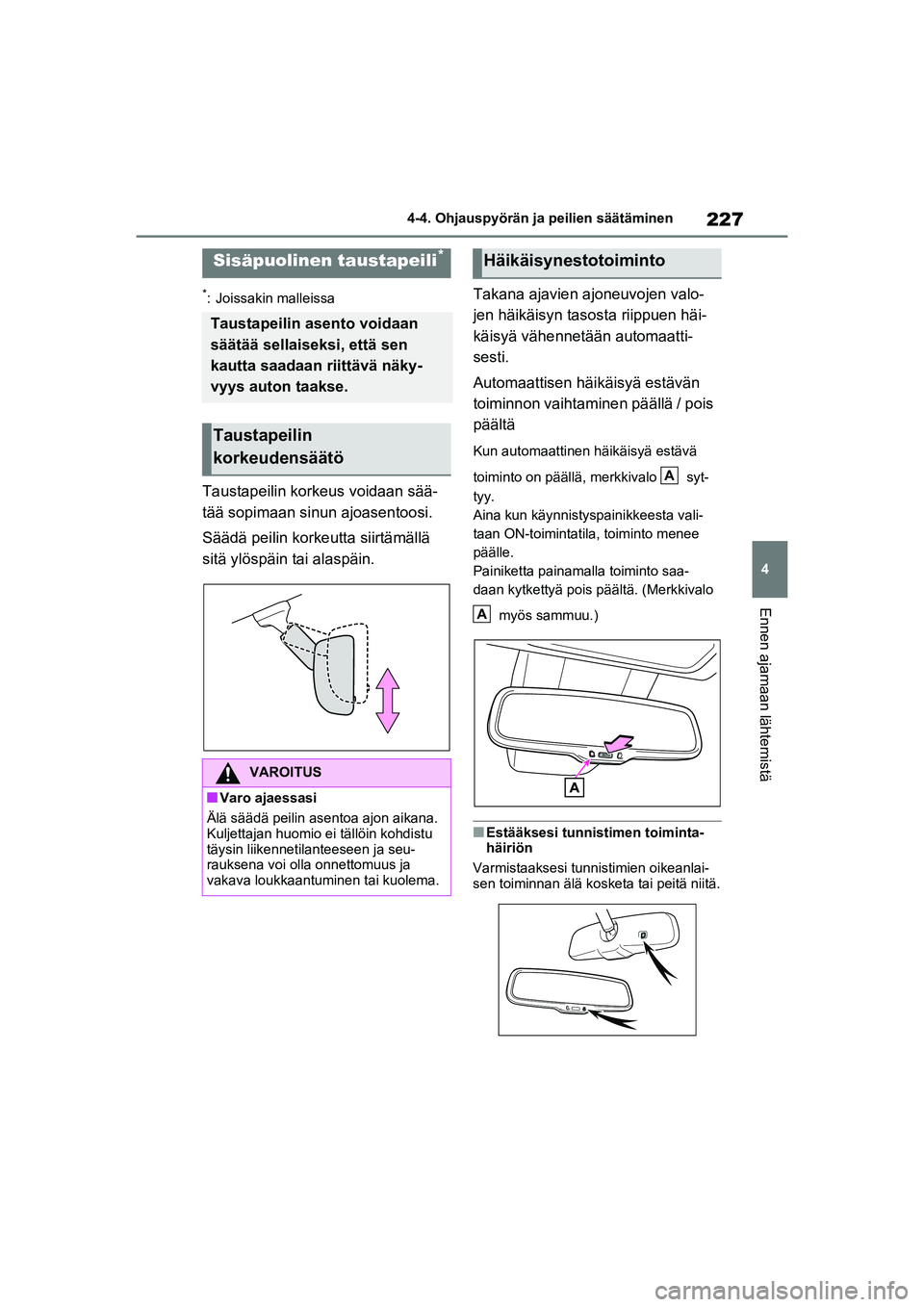

2021 TOYOTA RAV4 PHEV Peili

227
4
4-4. Ohjauspyörän ja peilien säätäminen
Ennen ajamaan lähtemistä
*: Joissakin malleissa
Taustapeilin korkeus voidaan sää-
tää sopimaan sinun ajoasentoosi.
Säädä peilin korkeutta siirtämällä
sitä ylöspäin tai alaspäin.
Takana ajavien ajoneuvojen valo-
jen häikäisyn tasosta riippuen häi-
käisyä vähennetään automaatti-
sesti.
Automaattisen häikäisyä estävän
toiminnon vaihtamine
n päällä / pois
päältä
Kun automaattinen häikäisyä estävä
toiminto on päällä, merkkivalo syt-
tyy.
Aina kun käynnistyspainikkeesta vali-
taan ON-toimintatila, toiminto menee
päälle.
Painiketta painamalla toiminto saa-
daan kytkettyä pois päältä. (Merkkivalo
myös sammuu.)
nEstääksesi tunnistimen toiminta-
häiriön
Varmistaaksesi tunnistimien oikeanlai-
sen toiminnan älä kosketa tai peitä niitä.
Sisäpuolinen taustapeili*
Taustapeilin asento voidaan
säätää sellaiseksi, että sen
kautta saadaan riittävä näky-
vyys auton taakse.
Taustapeilin
korkeudensäätö
VAROITUS
nVaro ajaessasi
Älä säädä peilin asentoa ajon aikana.
Kuljettajan huomio ei tällöin kohdistu
täysin liikennetilanteeseen ja seu-
rauksena voi olla onnettomuus ja
vakava loukkaantuminen tai kuolema.
Häikäisynestotoiminto
A
A
OM42E06FI.book Page 227 Wedne sday, February 10, 2021 3:22 PM

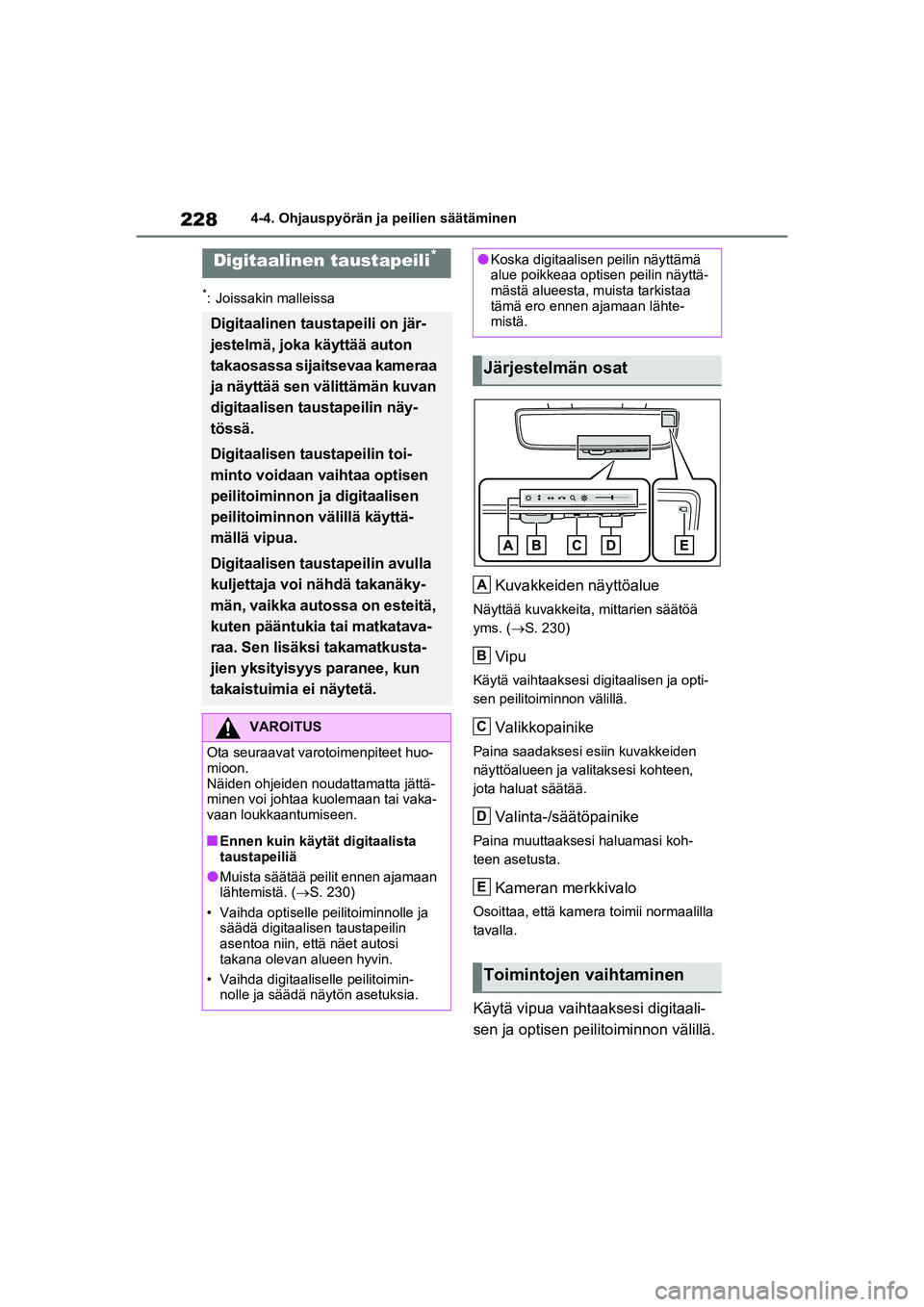

2284-4. Ohjauspyörän ja peilien säätäminen
*: Joissakin malleissa
Kuvakkeiden näyttöalue
Näyttää kuvakkeita, mittarien säätöä
yms. (S. 230)
Vipu
Käytä vaihtaaksesi digitaalisen ja opti-
sen peilitoiminnon välillä.
Valikkopainike
Paina saadaksesi esiin kuvakkeiden
näyttöalueen ja valitaksesi kohteen,
jota haluat säätää.
Valinta-/säätöpainike
Paina muuttaaksesi haluamasi koh-
teen asetusta.
Kameran merkkivalo
Osoittaa, että kamera toimii normaalilla
tavalla.
Käytä vipua vaihtaaksesi digitaali-
sen ja optisen peilitoiminnon välillä.
Digitaalinen taustapeili*
Digitaalinen taustapeili on jär-
jestelmä, joka käyttää auton
takaosassa sijaitsevaa kameraa
ja näyttää sen välittämän kuvan
digitaalisen taustapeilin näy-
tössä.
Digitaalisen taustapeilin toi-
minto voidaan vaihtaa optisen
peilitoiminnon ja digitaalisen
peilitoiminnon välillä käyttä-
mällä vipua.
Digitaalisen taustapeilin avulla
kuljettaja voi nähdä takanäky-
män, vaikka autossa on esteitä,
kuten pääntukia tai matkatava-
raa. Sen lisäksi takamatkusta-
jien yksityisyys paranee, kun
takaistuimia ei näytetä.
VAROITUS
Ota seuraavat varotoimenpiteet huo-
mioon.
Näiden ohjeiden noudattamatta jättä-
minen voi johtaa kuolemaan tai vaka-
vaan loukkaantumiseen.
nEnnen kuin käytät digitaalista
taustapeiliä
lMuista säätää peilit ennen ajamaan
lähtemistä. ( S. 230)
• Vaihda optiselle peilitoiminnolle ja säädä digitaalisen taustapeilin
asentoa niin, että näet autosi
takana olevan alueen hyvin.
• Vaihda digitaaliselle peilitoimin- nolle ja säädä näytön asetuksia.
lKoska digitaalisen peilin näyttämä
alue poikkeaa optisen peilin näyttä-
mästä alueesta, muista tarkistaa
tämä ero ennen ajamaan lähte-
mistä.
Järjestelmän osat
Toimintojen vaihtaminen
A
B
C
D
E
OM42E06FI.book Page 228 Wedne sday, February 10, 2021 3:22 PM

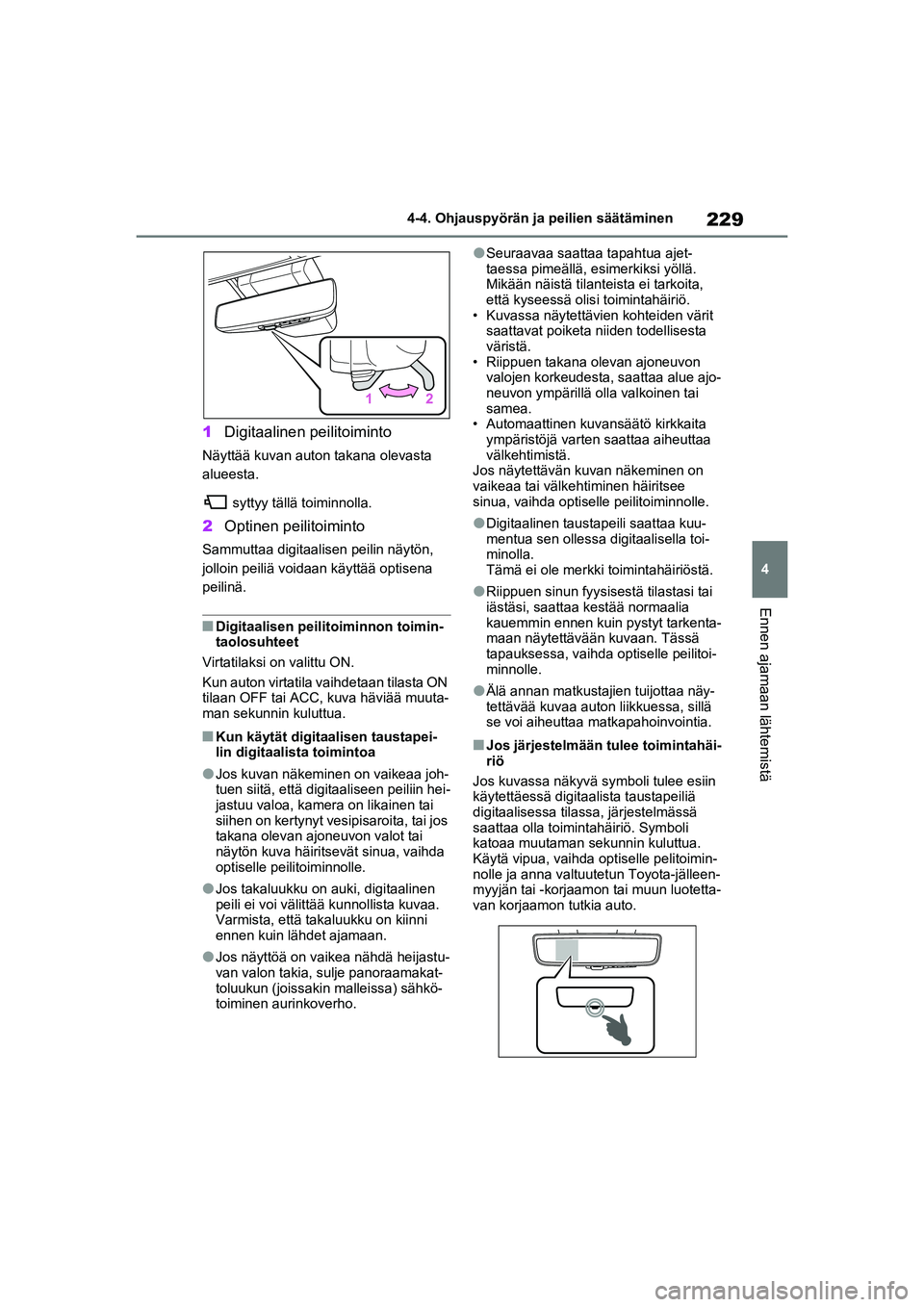

229
4
4-4. Ohjauspyörän ja peilien säätäminen
Ennen ajamaan lähtemistä
1
Digitaalinen peilitoiminto
Näyttää kuvan auton takana olevasta
alueesta.
syttyy tällä toiminnolla.
2Optinen peilitoiminto
Sammuttaa digitaalisen peilin näytön,
jolloin peiliä voidaan käyttää optisena
peilinä.
nDigitaalisen peilitoiminnon toimin-
taolosuhteet
Virtatilaksi on valittu ON.
Kun auton virtatila vaihdetaan tilasta ON
tilaan OFF tai ACC, kuva häviää muuta-
man sekunnin kuluttua.
nKun käytät digitaalisen taustapei-
lin digitaalista toimintoa
lJos kuvan näkeminen on vaikeaa joh-
tuen siitä, että digitaaliseen peiliin hei-
jastuu valoa, kamera on likainen tai
siihen on kertynyt vesipisaroita, tai jos
takana olevan ajoneuvon valot tai
näytön kuva häiritsevät sinua, vaihda
optiselle peilitoiminnolle.
lJos takaluukku on auki, digitaalinen
peili ei voi välittää kunnollista kuvaa.
Varmista, että taka luukku on kiinni
ennen kuin lähdet ajamaan.
lJos näyttöä on vaikea nähdä heijastu-
van valon takia, sulje panoraamakat-
toluukun (joissakin malleissa) sähkö-
toiminen aurinkoverho.
lSeuraavaa saattaa tapahtua ajet-
taessa pimeällä, esimerkiksi yöllä.
Mikään näistä tilanteista ei tarkoita,
että kyseessä olis i toimintahäiriö.
• Kuvassa näytettävien kohteiden värit saattavat poiketa niiden todellisesta
väristä.
• Riippuen takana olevan ajoneuvon valojen korkeudesta, saattaa alue ajo-
neuvon ympärillä olla valkoinen tai
samea.
• Automaattinen kuvansäätö kirkkaita
ympäristöjä varten saattaa aiheuttaa
välkehtimistä.
Jos näytettävän kuvan näkeminen on
vaikeaa tai välkehtiminen häiritsee
sinua, vaihda optiselle peilitoiminnolle.
lDigitaalinen taustapeili saattaa kuu-
mentua sen ollessa digitaalisella toi-
minolla.
Tämä ei ole merkki toimintahäiriöstä.
lRiippuen sinun fyysise stä tilastasi tai
iästäsi, saattaa kestää normaalia
kauemmin ennen kuin pystyt tarkenta-
maan näytettävään kuvaan. Tässä
tapauksessa, vaihda optiselle peilitoi-
minnolle.
lÄlä annan matkustajien tuijottaa näy-
tettävää kuvaa auton liikkuessa, sillä
se voi aiheuttaa matkapahoinvointia.
nJos järjestelmään tulee toimintahäi-
riö
Jos kuvassa näkyvä symboli tulee esiin
käytettäessä digitaalista taustapeiliä
digitaalisessa tila ssa, järjestelmässä
saattaa olla toimintahäiriö. Symboli
katoaa muutaman sekunnin kuluttua.
Käytä vipua, vaihda optiselle pelitoimin-
nolle ja anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotetta-
van korjaamon tutkia auto.
OM42E06FI.book Page 229 Wedne sday, February 10, 2021 3:22 PM

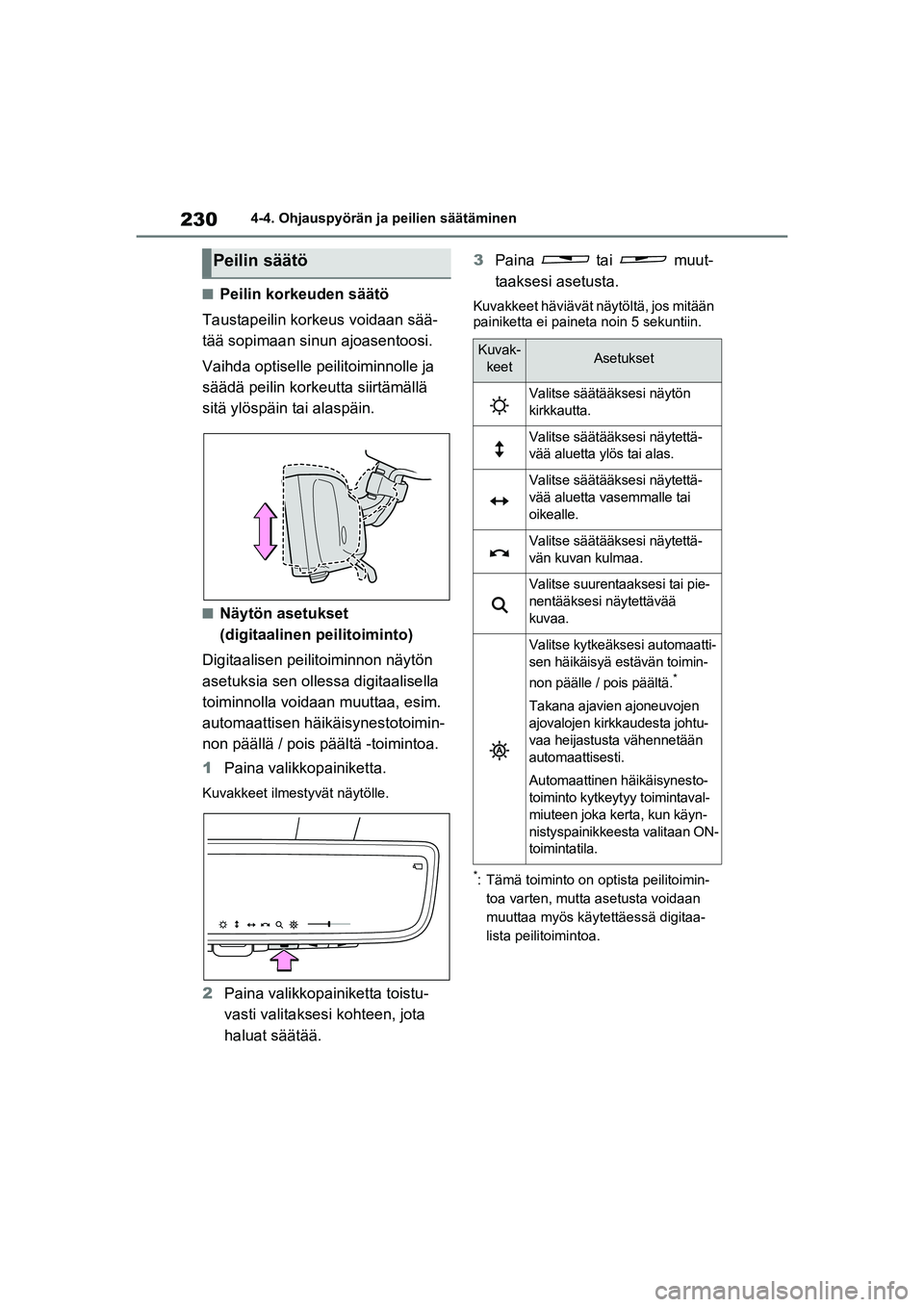

2304-4. Ohjauspyörän ja peilien säätäminen
nPeilin korkeuden säätö
Taustapeilin korkeus voidaan sää-
tää sopimaan sinun ajoasentoosi.
Vaihda optiselle peilitoiminnolle ja
säädä peilin korkeutta siirtämällä
sitä ylöspäin tai alaspäin.
nNäytön asetukset
(digitaalinen peilitoiminto)
Digitaalisen peilitoiminnon näytön
asetuksia sen ollessa digitaalisella
toiminnolla voidaan muuttaa, esim.
automaattisen häikäisynestotoimin-
non päällä / pois päältä -toimintoa.
1 Paina valikkopainiketta.
Kuvakkeet ilmestyvät näytölle.
2Paina valikkopainiketta toistu-
vasti valitaksesi kohteen, jota
haluat säätää. 3
Paina tai muut-
taaksesi asetusta.
Kuvakkeet häviävät näytöltä, jos mitään
painiketta ei paineta noin 5 sekuntiin.
*: Tämä toiminto on optista peilitoimin-
toa varten, mutta asetusta voidaan
muuttaa myös käytettäessä digitaa-
lista peilitoimintoa.
Peilin säätö
Kuvak- keetAsetukset
Valitse säätääksesi näytön
kirkkautta.
Valitse säätääksesi näytettä-
vää aluetta ylös tai alas.
Valitse säätääksesi näytettä-
vää aluetta vasemmalle tai
oikealle.
Valitse säätääksesi näytettä-
vän kuvan kulmaa.
Valitse suurentaaksesi tai pie-
nentääksesi näytettävää
kuvaa.
Valitse kytkeäksesi automaatti-
sen häikäisyä estävän toimin-
non päälle / pois päältä.
*
Takana ajavien ajoneuvojen
ajovalojen kirkkaudesta johtu-
vaa heijastusta vähennetään
automaattisesti.
Automaattinen häikäisynesto-
toiminto kytkeytyy toimintaval-
miuteen joka kerta, kun käyn-
nistyspainikkeesta valitaan ON-
toimintatila.
OM42E06FI.book Page 230 Wedne sday, February 10, 2021 3:22 PM

231
4
4-4. Ohjauspyörän ja peilien säätäminen
Ennen ajamaan lähtemistä
nAutomaattisen
häikäisynestotoiminnon
kytkeminen päälle ja pois
päältä (optinen
peilitoiminto)
Optisen peilitoiminnon automaatti-
nen häikäisynestotoiminto voidaan
kytkeä päälle ja pois päältä. Ase-
tusta voidaan muuttaa sekä digitaa-
lisella peilitoiminnolla että optisella
peilitoiminnolla.
Kun käytät digitaalista peilitoi-
mintoa
 S. 230
Kun käytät optista peilitoimintoa
1 Paina valikkopainiketta.
Kuvakkeet ilmestyvät näytölle.
2Paina tai kyt-
keäksesi automaattisen häikäi-
syä estävän toiminnon päälle
(ON )/ pois päältä (OFF).
Kuvakkeet häviävät näytöltä, jos mitään
painiketta ei paineta noin 5 sekuntiin.
nNäytön säätö (digitaalinen peilitoi-
minto)
lJos näytettävää kuvaa säädetään, se
saattaa näyttää vääristyneeltä. Tämä
ei ole merkki toimintahäiriöstä.
lJos digitaalisen taustapeilin kirkkaus
on asetettu liian korkeaksi, se saattaa
rasittaa silmiä. Säädä digitaalisen
taustapeilin kirkkaus sopivaksi. Jos
silmäsi väsyvät, vaihda optiselle peili-
toiminnolle.
lDigitaalisen taustapeilin kirkkaus
muuttuu automaatt isesti autosi
edessä olevan alueen kirkkauden
mukaan.
nEstääksesi valotunnistimien toi-
mintahäiriöt
Estääksesi valotunnistimien toimintahäi-
riöt älä kosketa tai peitä niitä.
VAROITUS
Ota seuraavat varotoimenpiteet huo-
mioon.
Näiden ohjeiden noudattamatta jättä-
minen voi johtaa kuolemaan tai vaka-
vaan loukkaantumiseen.
nAjettaessa
lÄlä säädä digitaalisen taustapeilin
asentoa tai muuta näytön asetuksia
ajon aikana.
Pysäytä auto ja käytä digitaalisen
taustapeilin säätöpainikkeita.
Muussa tapauksessa saatat kään-
tää ohjauspyörää vahingossa vää-
rin ja seurauksena voi olla onnetto-
muus.
OM42E06FI.book Page 231 Wedne sday, February 10, 2021 3:22 PM

2324-4. Ohjauspyörän ja peilien säätäminen
nPeilin pinnan puhdistaminen
Jos peilin pinta on likainen, näytön
kuvaa saattaa olla vaikea nähdä.
Puhdista peilin pinta varovasti peh-
meällä, kuivalla liinalla.
nKameran puhdistaminen
Jos kameran linssi on likainen, sen
välittämä kuva ei ehkä ole kirkas.
Puhdista tässä tapauksessa se
puhtaaksi pehmeällä vedellä kostu-
tetulla liinalla tai vanupuikolla.
nKamera
Digitaalisen taustapeilin kamera sijait-
see kuvan osoittamassa paikassa.
nJäähdytyspuhallin
Digitaalisessa taustapeilissä on jäähdy-
tyspuhallin. Saatat kuulla jäähdytyspu-
haltimen ääniä käyttä essäsi järjestel-
mää.
VAROITUS
lKiinnitä aina huomiosi auton ympä-
ristöön.
Ajoneuvojen ja muiden kohteiden
koko saattavat näyttä ä erilaiselta digi-
taalisella ja optisella toiminnolla.
Kun peruutat, varmista katsomalla
suoraan, että alue autosi ympärillä,
etenkin autosi takana, on turvallinen.
Lisäksi, jos takaa lähestyy ajoneuvo
pimeässä, esimerkiksi yöllä, sen
ympärillä oleva alue saattaa näyttää
epäselvältä.
nEstääksesi tulipalon
Jos kuljettaja jatkaa digitaalisen taus-
tapeilin käyttöä, kun peiliestä tulee
savua tai hajuja, se voi aiheuttaa tuli-
palon. Lopeta järjestelmän käyttämi-
nen välittömästi ja ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -
korjaamoon tai muuhun luotettavaan
korjaamoon.
Digitaalisen taustapeilin
puhdistaminen
HUOMAA
nEstääksesi digitaalisen taustapei-
lin toimintahäiriöt
lÄlä puhdista peiliä puhdistusai-
neilla, kuten tinnerillä, bentseenillä
tai alkoholilla. Ne voivat värjätä, hei-
kentää tai vahingoittaa peilipintaa.
lÄlä tupakoi, käytä tulitikkuja tai
savukkeensytytintä tai päästä avo-
tulta peilin läheisyyteen. Se voi
vahingoittaa peiliä tai aiheuttaa tuli-
palon.
lÄlä irrota, pura tai muunna peiliä.
nEstääksesi kameran toimintahäi-
riöt
lHuomioi seuraavat varotoimenpi-
teet, muuten digitaalinen taustapeili
ei ehkä toimi oikein.
• Älä kolhaise kameraa tai kohdistaa siihen voimakasta iskua, sillä kame-
ran asennusasento ja -kulma saatta-
vat muuttua.
• Älä irrota, pura tai muunna kameraa.
• Estä liuottimien, autovahan, lasin- puhdistus- ja pinnoitusaineen tarttu-
minen kameraan. Poista tällaiset
aineet pikimmiten.
OM42E06FI.book Page 232 Wedne sday, February 10, 2021 3:22 PM

233
4
4-4. Ohjauspyörän ja peilien säätäminen
Ennen ajamaan lähtemistä
Jos huomaat seuraavat oireet, katso todennäköinen syy ja sen ratkaisu
seuraavasta taulukosta.
Mikäli oireen poistamiseen ei löydy
ratkaisua, anna valtuutetun Toyota-
jälleenmyyjän tai -k orjaamon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tarkistaa autosi.
HUOMAA
• Kun puhdistat kameran linssiä, pyyhi sitä kostealla, pehmeällä liinalla.
Älä hankaa kameran linssiä voimak-
kaasti, sillä se saattaa naarmuuntua,
jolloin se ei voi välittää selkeää
kuvaa.
• Jos asennat värikalvon (mukaan lukien läpikuultavat kalvot) auton
takalasiin, älä asenna sitä kameran
ympärillä olevalle alueelle.
Jos kalvo asennettaan kameran
edessä olevalle alueelle, kameran
välittämää kuva ei ehkä näy oikein.
lÄlä kohdista kameraan voimakkaita
iskuja, sillä kameraan saattaa tulla
toimintahäiriö.
Jos näin tapahtuu, anna valtuutetun
Toyota-jälleenmyyjän tai -
korjaamon tai muun luotettavan
korjaamon tarkastaa auto mahdolli-
simman pian.
lÄlä tuki peilien tuuletusaukkoja.
Muussa tapauksessa peili voi kuu-
mentua, mikä voi johtaa toimintahäi-
riöön tai tulipaloon.
Jos havaitset jotain oireita
OM42E06FI.book Page 233 Wedne sday, February 10, 2021 3:22 PM

2344-4. Ohjauspyörän ja peilien säätäminen
OireTodennäköinen syyRatkaisu
Kuvaa on vaikea
nähdä.
Peilin pinta on likainen.Puhdista peilin pinta varovasti
pehmeällä, kuivalla liinalla.
Auringon valo tai ajoneuvon ajo-
valot loistavat suoraan digitaali-
seen taustapeiliin.
Vaihda optiselle kameratoimin-
nolle.
(Jos valo tulee panoraamakatto-
luukun [joissakin malleissa] läpi,
sulje sähkötoiminen aurinko-
verho).
• Auto on pimeällä alueella
• Auto on lähellä TV-tornia, radioasemaa, sähkölaitosta
tai muita alueita, jotka lähettä-
vät voimakkaita radioaaltoja
tai sähkökohinaa.
• Lämpötila kameran ympärillä joko erittäin korkea tai alhai-
nen.
• Ulkolämpötila on erittäin alhainen.
• Sataa tai ilma on kostea.
• Aurinko tai ajovalot loistavat suoraan kameran linssiin.
• Auto on loisteputken, eloho- peavalaisimen, natriumvalo-
jen tms. alla.
• Pakokaasut peittävät kame- raa.
Vaihda optiselle kameratoimin-
nolle.
(Vaihda takaisin digitaaliselle
toiminnolle, kun olosuhteet ovat
paremmat.)
Kameran linssissä on vieraita
aineita, kuten vesipisaroita tai
pölyä.Pyyhi kameran linssi kostealla,
pehmeällä liinalla.
OM42E06FI.book Page 234 Wedne sday, February 10, 2021 3:22 PM
