2021 TOYOTA RAV4 PHEV zámek

1222-2. Nabíjení
5 Stiskněte střed zadního okraje víka
nabíjecího otvoru, abyste ho otevřeli. ( S.106)
Tento způsob odemknutí je provizorní
postup pouze pro případ nouze. Pokud problém trvá, nechte vozidlo prohléd-
nout kterýmkoliv autorizovaným prodej-
cem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
■Zamknutí nabíjecího konektoru
Nabíjecí konektor bude automatic-
ky uzamknut, když ho zasunete do
AC nabíjecí zásuvky.
■Odemknutí nabíjecího konek-
toru
Nabíjecí konektor se odemkne, když
jsou dveře odemknu ty použitím sys-
tému Smart Entry & Start nebo bez-
drátovým dálkovým ovládáním.
■Funkce zámku nabíjecího konektoru
Funkce zámku nabíjecího konektoru ne-
zaručuje, že AC nabíjecí kabel nebude
odcizen, a není bezpodmínečně účinný ve všech situacích.
■Odemknutí nabíjecího konektoru
použitím systému Smart Entry
& Start
Pokud je nabíjecí ko nektor zamknutý,
když jsou dveře odemknuty, zamkněte
a odemkněte dveře, a byste nabíjecí ko- nektor odemkli.
■Zabezpečovací funkce pro ode-
mknutí
Pokud není nabíjecí konektor vytažen
během přibližně 30 sekund po ode-
mknutí vozidla, zabezpečovací funkce automaticky konektor opět zamkne.
■Odemknutí nabíjecího konektoru
bšhem nabíjení
Pokud je nabíjecí konektor odemknut během nabíjení, nabíj ení bude zastave-
no. Jakmile je zabez pečovací funkce
( S.122) v činnosti, nabíjení se nemusí automaticky restarto vat. V tom případě
nabíjecí konektor vytáhněte* a znovu ho
zasuňte.*: Když je nabíjecí konektor vytažen,
harmonogram dobíjení bude aktuali-
zován. ( S.143)
■Když nabíjecí konektor nelze zasu- nout do AC nabíjecí zásuvky
Zkontrolujte, zda ne ní kolík zámku ko-
nektoru vysunut.
Pokud je kolík zám ku konektoru vysu-
nut, zámek konektoru je v činnosti. Ode-
mkněte dveře použitím systému Smart
Entry & Start nebo bezdrátovým dálko-
vým ovládáním a odemkněte zámek na-
bíjecího konektoru, a zkontrolujte, zda
není kolík zámku konektoru vysunut.
Zamknutí a odemknutí nabí-
jecího konektoru

123
2
2-2. Nabíjení
Plug-in hybridní systém
■Pokud nabíjecí konektor nelze ode-
mknout
Nabíjecí konektor může být odemknut
ovládáním nouzov é uvolňovací páčky.
1 Otevřete zadní dveře. (S.210, 211)
2 Vyjměte kryt dle obrázku.
3 Zasuňte ruku ze spodní strany vozi-
dla šikmo nahoru a zahákněte prst
za nouzovou uvolňovací páčku.
4 Posuňte nouzovou uvolňovací páčku
ve směru zobrazeném na obrázku.*
Nabíjecí konektor se odemkne a je mož-
né ho vyjmout.*: Dejte pozor, abyste páčku posunuli ve směru zobrazeném na obrázku. Pou-
žití síly jinými sm ěry může nouzovou
uvolňovací páčku poškodit.
5 Namontujte znovu kryt do původní
polohy.
Tento způsob je provizorní postup pouze pro případ nouze. Po kud problém trvá,
nechte vozidlo prohlédnout kterýmkoliv
autorizovaným prode jcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehli- vým servisem.
Neovládejte nouzovou uvolňovací páč-
ku, když může být nabíjecí konektor odemknut normá lním postupem.
VÝSTRAHA
■Když připojujete nabíjecí konektor
do AC nabíjecí zásuvky
Dávejte pozor, abyste se nedotkli části zámku víka nabí jecího otvoru.
Když je v činnosti zámek konektoru,
zámek víka nabíje cího otvoru bude také v činnosti. Kolík zámku víka nabí-
jecího otvoru může narazit do ruky,
což může mít za následek zranění.
UPOZORNĚNÍ
■Když zasunujete nabíjecí konek-
tor
Dodržujte následující pokyny. Jinak by to mohlo způsobit poruchu systému
zamykání nabíjecího konektoru.
●Zkontrolujte, zda je nabíjecí konektor kompatibilní s tímto vozidlem.
Nabíjecí konektor jiného typu nebo
nabíjecí konektor s poškozenou nebo deformovanou zásuvnou částí
se nemusí uzamknout.
●Nepoužívejte nadměrnou sílu na na-
bíjecí konektor poté, co je nabíjecí
konektor zasunut. Když nabíjecí konektor vyjímáte,
ujistěte se, že je nabíjecí konektor
odemknutý.

2024-1. Informace o klíčích
Elektronické klíče jsou vybaveny ná-
sledujícím bezdrátovým dálkovým
ovládáním:
Zamknutí všech dveří ( S.203)
Zavření bočních oken*1 a pano-
ramatického střešního okna*1, 2
( S.203)
Odemknutí všech dveří
( S.203)
Otevření bočních oken*1 a pano-
ramatického střešního okna*1, 2
( S.203)
Otevření a zavření elektricky
ovládaných zadních dveří*2
( S.211)
Ovládání dálkově ovládaného
systému klimatizace ( S.457)
*1: Tato nastavení musí být přizpůsobe-
na u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
*2: Je-li ve výbavě
Pro vytáhnutí mechanického klíče
posuňte uvolňovací páčku a vy-
táhněte klíč ven.
Mechanický klíč můž e být zasunut pou-
ze v jednom směru, protože klíč má
drážku pouze na jedné straně. Pokud
nejde zasunout klíč do zámku, otočte ho
a znovu ho zasuňte.
Mechanický klíč po jeho použití uložte
do elektronického k líče. Noste mecha-
nický klíč společně s elektronickým klí-
čem. Pokud se baterie elektronického
klíče vybije nebo funkce nastupování
řádně nefunguje, budete potřebovat me-
chanický klíč. ( S.600)
■Když je potřeba přenechat klíč od vozidla obsluze parkoviště
Pokud to vyžadují oko lnosti, zamkněte
odkládací schránku. ( S.465) Vyjměte mechanický klíč pro vaše vlast-
ní použití a obsluze parkoviště přene-
chejte pouze elek tronický klíč.
■Když ztratíte mechanické klíče
 S.599
■Pokud je použit špatný klíč
Zámek se volně protáčí, aby izoloval
vnitřní mechanismus.
Bezdrátové dálkové ovlá-
dání
A
B
C
D
E
F
3RXåLWtPHFKDQLFNpKRNOtþH
A

3145-2. Jízdní postupy
6Zkontrolujte, že indikátor
"READY" svítí.
Vozidlo se nebude pohybovat, když indi-
kátor "READY" nesvítí.
■Osvětlení spínače POWER
Osvětlení spínače POWER funguje pod-
le situace následovně.
●Když jsou dveře řidiče nebo dveře
spolujezdce otevřeny, osvětlení spí- nače POWER svítí.
●Když sešlapujete brzdový pedál a máte u sebe elektronický klíč, osvět-
lení spínače POWER bliká.
●Když je spínač POWER v PŘÍSLU-
ŠENSTVÍ nebo ZAPNUTO, osvětlení
spínače POWER svítí.
●Když jsou otevřeny dveře, nebo je
přepnut režim spínače POWER z PŘÍ- SLUŠENSTVÍ ne bo ZAPNUTO do
VYPNUTO, osvětlení spínače
POWER určitou do bu svítí. Poté se osvětlení spínače POWER vypne.
■Pokud hybridní systém nestartuje
●Systém imobilizéru nemusel být deak-tivován. ( S.78)
Kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo jiný spolehlivý servis.
●Pokud se na multiinformačním displeji
zobrazí hlášení týkající se startování, přečtěte si hlášení a postupujte podle
pokynů.
■Když je okolní teplota nízká, např.
během zimního období
●Když startujete hyb ridní systém, doba
blikání indikátoru "READY" může být dlouhá. Neprovádějte s vozidlem žád-
nou činnost, dokud nebude indikátor
"READY" stále svítit, protože stálé svícení znamená, že je vozidlo schop-
no jízdy.
●Když je hybridní (t rakční) akumulátor
extrémně studený (pod přibližně
-30 °C) vlivem venkovní teploty, ne- musí být možné h ybridní systém na-
startovat. V tom případě se pokuste
znovu nastartovat hybridní systém poté, co se teplota hybridního akumu-
látoru zvýší z dův odu zvýšení venkov-
ní teploty atd.
■Zvuky a vibrace specifické pro hyb- ridní vozidlo
 S.91
■Když se vybije 12V akumulátor
Hybridní systém nem ůže být nastarto- ván použitím systému Smart Entry
& Start. Viz S.603 pr o opětovné nastar-
tování hybridního systému.
■Vybití baterie elektronického klíče
 S.200
■Podmínky ovlivňující činnost
 S.223
■Poznámky k funkci nastupování
 S.224
■Funkce zámku řízení
●Po přepnutí spínače POWER do VY-
PNUTO a otevření a zavření dveří se uzamkne volant pomocí funkce zám-
ku řízení. Opětovným ovládáním spí-
nače POWER se zámek řízení
automaticky zruší.
●Když zámek volantu nelze uvolnit, na
multiinformačním displeji se zobrazí "Stiskněte tlačítko POWER, a zároveň
otočte volantem lib ovolným směrem".
Zkontrolujte, zda je řadicí páka v P. Stiskněte krátce a pevně spínač
POWER, přičemž otá čejte volantem
vlevo a vpravo.

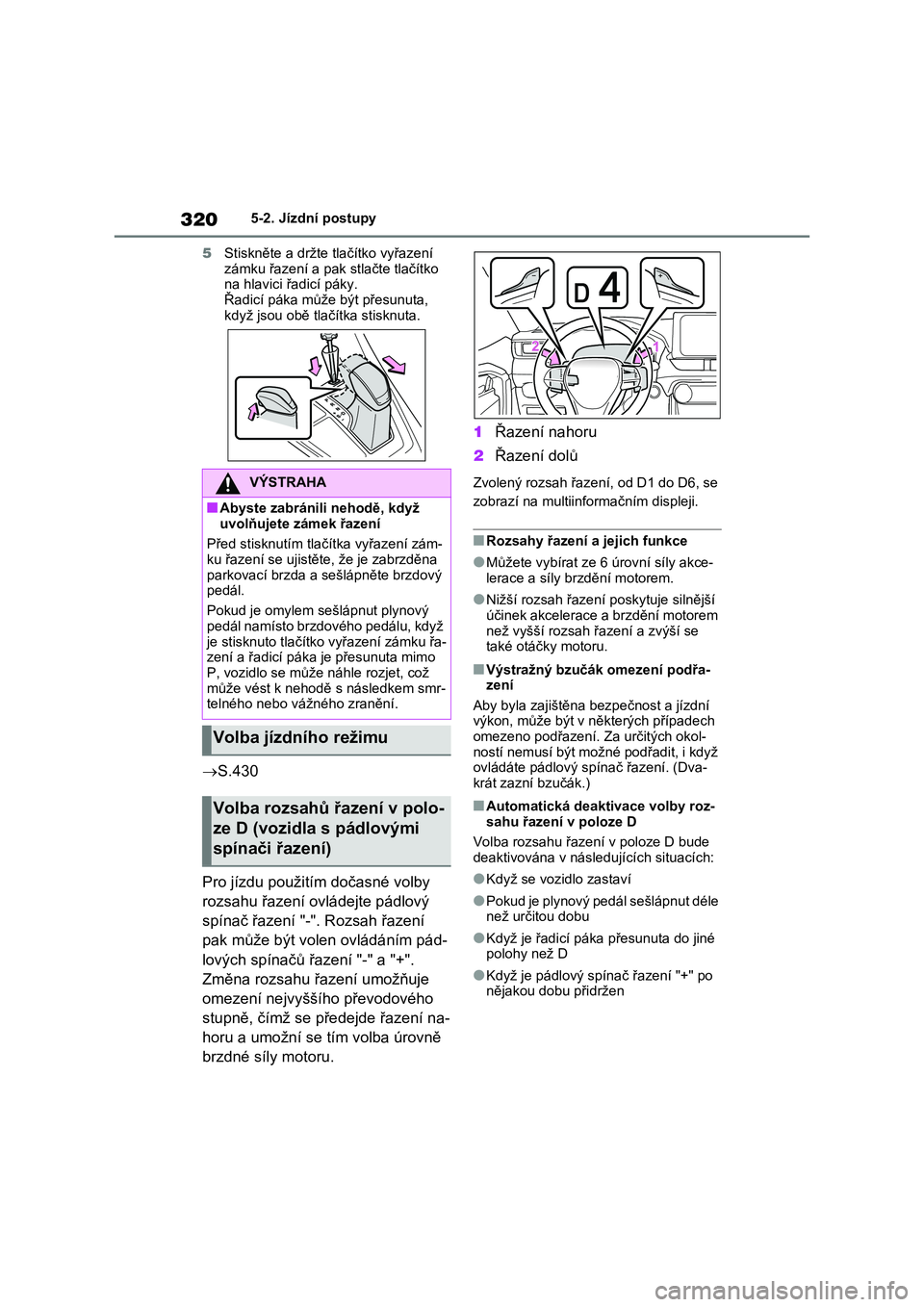

3205-2. Jízdní postupy
5 Stiskněte a držte tlačítko vyřazení
zámku řazení a pak stlačte tlačítko na hlavici řadicí páky.
Řadicí páka může být přesunuta,
když jsou obě tla čítka stisknuta.
S.430
Pro jízdu použit ím dočasné volby
rozsahu řazení ovládejte pádlový
spínač řazení "-". Rozsah řazení
pak může být volen ovládáním pád-
lových spínačů řazení "-" a "+".
Změna rozsahu řazení umožňuje
omezení nejvyššího převodového
stupně, čímž se předejde řazení na-
horu a umožní se tím volba úrovně
brzdné síly motoru.
1 Řazení nahoru
2 Řazení dolů
Zvolený rozsah řazení, od D1 do D6, se
zobrazí na multiinformačním displeji.
■Rozsahy řazení a jejich funkce
●Můžete vybírat ze 6 úrovní síly akce-
lerace a síly br zdění motorem.
●Nižší rozsah řazení poskytuje silnější
účinek akcelerace a brzdění motorem
než vyšší rozsah řazení a zvýší se také otáčky motoru.
■Výstražný bzučák omezení podřa-
zení
Aby byla zajištěna bezpečnost a jízdní výkon, může být v některých případech
omezeno podřazení. Za určitých okol-
ností nemusí být možné podřadit, i když ovládáte pádlový spínač řazení. (Dva-
krát zazní bzučák.)
■Automatická deaktivace volby roz-
sahu řazení v poloze D
Volba rozsahu řazen í v poloze D bude
deaktivována v násl edujících situacích:
●Když se vozidlo zastaví
●Pokud je plynový pedál sešlápnut déle
než určitou dobu
●Když je řadicí páka přesunuta do jiné
polohy než D
●Když je pádlový spínač řazení "+" po
nějakou dobu přidržen
VÝSTRAHA
■Abyste zabránili nehodě, když
uvolňujete zámek řazení
Před stisknutím tlačítka vyřazení zám-
ku řazení se ujistěte, že je zabrzděna
parkovací brzda a sešlápněte brzdový pedál.
Pokud je omylem se šlápnut plynový
pedál namísto brzdového pedálu, když je stisknuto tlačítko vyřazení zámku řa-
zení a řadicí páka j e přesunuta mimo
P, vozidlo se může náhle rozjet, což může vést k nehodě s následkem smr-
telného nebo vážného zranění.
Volba jízdního režimu
Volba rozsahů řazení v polo-
ze D (vozidla s pádlovými
spínači řazení)

465
6
6-3. Používání úložných prostorů
Vybavení interiéru
Odemknout mechanickým klíčem
Zamknout mechan ickým klíčem
Otevřít (zatáhněte páčku nahoru)
Při zatlačení tlačítka, abyste uvolnili
zámek, zvedněte víčko.
■Přihrádka schránky v konzole
Přihrádka může být vyjmuta a uložena
na dně schránky v konzole.
Odkládací schránka
VÝSTRAHA
■Výstraha během jízdy
Mějte odkládací schránku zavřenou. V případě náhlého zabrzdění nebo ná-
hlého zatočení může dojít k nehodě,
protože cestující může narazit do ote- vřené odkládací sch ránky nebo být za-
sažen předměty uloženými uvnitř.
A
B
C
Schránka v konzole
VÝSTRAHA
■Výstraha během jízdy
Mějte schránku v konzole zavřenou.
V případě nehody nebo náhlého zabrz-
dění by mohlo dojít ke zranění.

493
7
7-3. Údržba svépomocí
Údržba a péče
1 Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
2 Posuňte pomocnou páčku zá-
padky doleva a zvedněte kapotu.
3 Otevřenou kapotu podepřete vlo-
žením podpěrné tyče do otvoru.Kapota
Uvolněte zámek zevnitř vozidla,
abyste otevřeli kapotu.
Otevření kapoty
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda j e kapota úplně za-
vřena a zamknuta.
Jestliže není kapot a řádně zamknuta,
může se během jízdy otevřít a způsobit nehodu s následkem smrti nebo váž-
ných zranění.
■Abyste se nepopálili
Nedotýkejte se potr ubí, když je kom-
presor v činnosti, nebo po jeho vypnu- tí, protože potrubí klimatizace je horké.
Dotyk rukama předt ím, než potrubí vy-
chladne, může způsobit popálení.
■Po nasazení podpěrné tyče do ot-
voru
Ujistěte se, že tyč podpírá kapotu bez-
pečně tak, aby nespadla na vaši hlavu
nebo tělo.

539
7
7-3. Údržba svépomocí
Údržba a péče
1 Uvolněte zámek a vyjměte me-
chanický klíč.
2 Vyjměte kryt klíče.
Použijte šroubovák příslušné velikosti.
Násilné páčení může způsobit poškoze- ní krytu.
Abyste zabránili poškození klíče, pře-
kryjte špičku plochého šroubováku hadříkem.
3 Vyjměte vybitou baterii pomocí
malého plochého šroubováku.
Když vyjímáte kryt, modul elektronické- ho klíče může přilnout ke krytu a baterie
nemusí být viditelná. V tom případě vy-
jměte modul elektronického klíče, abys- te baterii vyjmuli.
Vložte novou baterii "+" pólem směrem
nahoru.
4 Při nasazování obraťte uvedený
postup.
Výměna baterie
VÝSTRAHA
■Pokyny pro akumulátor
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke
smrtelnému nebo k vážnému zranění.
●Baterii nespolkněte. Může to způso-
bit chemické popálení.
●V elektronickém klíči se používá min-
cová baterie nebo knoflíková baterie. Pokud dojde k spolknutí baterie, může
to způsobit těžké chemické popálení
již za 2 hodiny a může to způsobit smrt nebo vážné zranění.
●Nové a vyjmuté bat erie uchovávejte mimo dosah dětí.
●Pokud nelze kryt pevně zavřít, pře-staňte používat ele ktronický klíč
a klíč uložte na mí sto, kde se děti
nemohou dostat a pak co nejdříve kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
●Pokud omylem spolknete baterii
nebo vložíte baterii do některé části těla, okamžitě vyh ledejte lékařskou
pomoc.
