2021 TOYOTA RAV4 PHEV baterie

4586-1. Používání systému klimatizace a odmlžování
■Když je baterie elektronického klíče
úplně vybitá
 S.538
■Přizpůsobení
Nastavení (např. Ovládání použitím "A/C"
na bezdrátovém dálkovém ovládání) je možné změnit.
(Přizpůsobitelné funkce: S.624)*: Je-li ve výbavě
VÝSTRAHA
■Pokyny pro dálkově ovládaný sys-
tém klimatizace
●Nepoužívejte systém, když jsou ve
vozidle lidé.
I když systém používát e, vnitřní tep- lota může stále dosahovat vysoké
nebo nízké úrovně z důvodu funkcí,
jako je automatické vypnutí. Děti a domácí zvířata ponechaná uvnitř
vozidla mohou utrpět úžeh, dehydra-
taci nebo podchlazení, což by mohlo vést ke smrti nebo vážným zraně-
ním.
●V závislosti na okolním prostředí
mohou signály z dálkového spínače
vysílat dále, než oče káváte. Věnujte příslušnou pozornost okolí vozidla
a používejte spínač pouze tehdy, po-
kud je to nezbytné.
●Neovládejte "A/C" na bezdrátovém
dálkovém ovládání, pokud je otevře- na kapota. Neočekávaně se může
spustit klimatizace a předměty se
mohou zachytit d o elektrického ventilátoru chlazení.
UPOZORNĚNÍ
■Abyste zabránili vybíjení hybridní-
ho (trakčního) akumulátoru
Používejte "A/C" na bezdrátovém dál-
kovém ovládání pouze tehdy, když je
to nezbytné.
Vyhřívání volantu*/vyhří-
vání předních sedadel*/
vyhřívání a ventilace
předních sedadel*/Vyhří-
vání zadních sedadel
 Vyhřívání volantu
Zahřívá boční části volantu
 Vyhřívání předních sedadel
Zahřívá čalounění předních seda-
del
 Ventilace předních sedadel
Zajišťuje dobrou ventilaci pomocí
foukání vzduchu skrz čalounění
předních sedadel
 Vyhřívání zadních sedadel
Zahřívá čalounění zadních seda-
del

473
6
6-4. Používání další ho vybavení interiéru
Vybavení interiéru
Zavazadlový prostor
Otevřete víčko.
■220 V AC
Otevřete víčko.
■Napájecí zásuvku je možno použít,
když
Spínač POWER je v ZAPNUTO.
■Když vypínáte hybridní systém
Odpojte elektrická z ařízení s funkcí na-
bíjení, např. přenos né záložní baterie. Pokud jsou taková zařízení ponechána
připojená, hybridní systém se nemusí
normálně vypnout.
UPOZORNĚNÍ
■Když napájecí zásuvku nepouží-
váte
Abyste napájecí zásuvku nepoškodili, zavřete víčko napájecí zásuvky, když
napájecí zásuvku nepoužíváte.
Nepatřičné předmě ty nebo tekutiny, které vniknou do napájecí zásuvky,
mohou způsobit zkrat.
■Abyste zabránili pře pálení pojistky
●12 V: Nepoužívejte příslušenství,
které používá více než 12 V 10 A.
●220 V AC: Nepoužívejte 220 V AC
spotřebič, který vyžaduje více než
150 W. Pokud je použit 220 V AC spotřebič, který s potřebovává více
než 150 W, ochrann ý obvod přeruší
dodávku proudu.
■Abyste zabránili vybití 12V aku-
mulátoru
Nepoužívejte napájecí zásuvku déle
než je nezbytné, k dyž je hybridní sys-
tém vypnutý.
■Spotřebiče, které nemusí fungo-
vat správně (220 V AC)
Následující 220 V AC spotřebiče ne-
musí fungovat správně, i když jejich
příkon je pod 150 W.
●Spotřebiče s vysokým náběhovým
příkonem
●Měřící přístro je, které zpracovávají
přesné údaje
●Jiná zařízení, která vyžadují extrém-
ně stabilní napájení

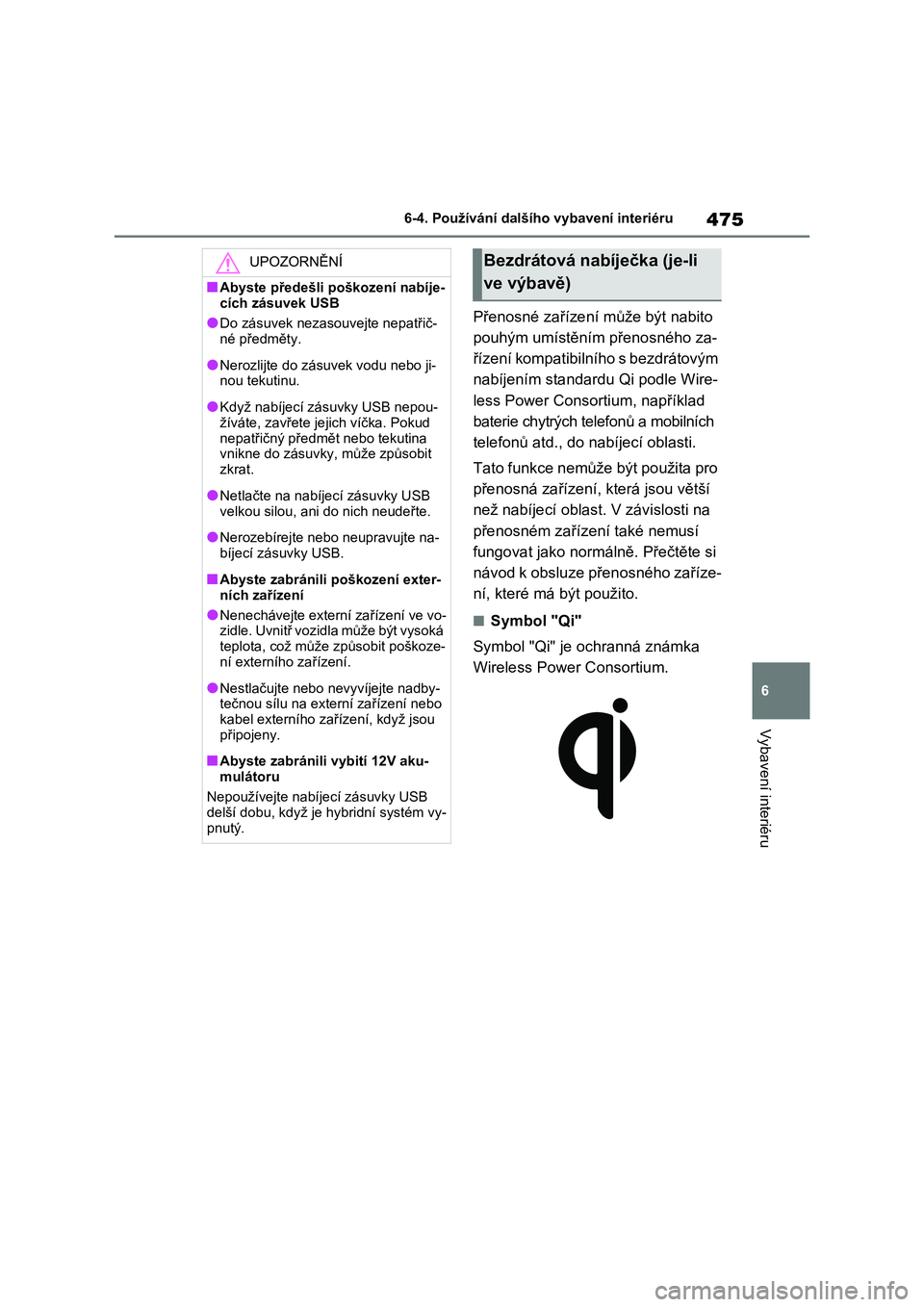

475
6
6-4. Používání další ho vybavení interiéru
Vybavení interiéru
Přenosné zařízení může být nabito
pouhým umístěním přenosného za-
řízení kompatibilního s bezdrátovým
nabíjením standardu Qi podle Wire-
less Power Consortium, například
baterie chytrých telefonů a mobilních
telefonů atd ., do nabíjecí oblasti.
Tato funkce nemůže být použita pro
přenosná zařízení, která jsou větší
než nabíjecí oblast. V závislosti na
přenosném zařízení také nemusí
fungovat jako normá lně. Přečtěte si
návod k obsluze přenosného zaříze-
ní, které má být použito.
■Symbol "Qi"
Symbol "Qi" je ochranná známka
Wireless Power Consortium.
UPOZORNĚNÍ
■Abyste předešli poškození nabíje-
cích zásuvek USB
●Do zásuvek nezasouvejte nepatřič- né předměty.
●Nerozlijte do zásuvek vodu nebo ji-nou tekutinu.
●Když nabíjecí zásuvky USB nepou-
žíváte, zavřete je jich víčka. Pokud nepatřičný předmět nebo tekutina
vnikne do zásuvky, může způsobit
zkrat.
●Netlačte na nabíjecí zásuvky USB
velkou silou, ani do nich neudeřte.
●Nerozebírejte nebo neupravujte na-
bíjecí zásuvky USB.
■Abyste zabránili poškození exter-
ních zařízení
●Nenechávejte externí zařízení ve vo-
zidle. Uvnitř vozidl a může být vysoká
teplota, což může způsobit poškoze- ní externího zařízení.
●Nestlačujte nebo nevyvíjejte nadby- tečnou sílu na externí zařízení nebo
kabel externího zařízení, když jsou
připojeny.
■Abyste zabránili vybití 12V aku-
mulátoru
Nepoužívejte nabíjecí zásuvky USB
delší dobu, když je hybridní systém vy-
pnutý.
Bezdrátová nabíječka (je-li
ve výbavě)

7
483
7
Údržba a péče
Údržba a péče
7-1. Údržba a péče
Čistění a ochrana exteriéru
vozidla ............................ 484
Čistění a ochrana interiéru
vozidla ............................ 487
7-2. Údržba
Požadavky na údržbu ....... 489
7-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ...................... 491
Kapota .............................. 493
Umístění podlahového
zvedáku .......................... 494
Motorový prostor............... 496
12V akumulátor ................ 502
Pneumatiky ....................... 504
Tlak huštění pneumatik .... 525
Kola .................................. 526
Filtr klimatizace ................. 528
Čistění větracího otvoru přívodu
vzduchu a filtru DC/DC
konvertoru ...................... 531
Výměna gumičky stěračů .. 535
Baterie elektronického
klíče ................................ 538
Kontrola a výměna
pojistek ........................... 540
Žárovky ............................. 543

5387-3. Údržba svépomocí
■Když je baterie klíče vybitá
Mohou se objevit následující příznaky:
●Systém Smart Entry & Start a bezdrá-
tové dálkové ovládání nebudou řádně
fungovat.
●Účinný dosah se sníží.
Před výměnou baterie si připravte
následující:
 Plochý šroubovák
 Malý plochý šroubovák
 Lithiová baterie CR2450
■Použití lithiové baterie CR2450
●Baterie můžete zakoupit u kteréhoko- liv autorizovanéh o prodejce nebo
v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu , v místních pro- dejnách elektro nebo foto obchodech.
●Nahraďte baterii pouze stejným nebo ekvivalentním typem doporučeným
výrobcem.
●Použité baterie zli kvidujte v souladu
s místními předpisy.
UPOZORNĚNÍ
■Když zvedáte stěrače čelního skla
●Když zvedáte ramínka stěračů z čel-
ního skla, zvedněte je nejprve na straně řidiče a pak na straně spolu-
jezdce. Když vracíte stěrače do je-
jich původní polohy, vraťte jako první stěrač na straně spolujezdce.
●Nezvedejte stěrač čelního skla za
lištu stěračů. Jinak se lišta stěrače může zdeformovat.
●Neovládejte páčku stěračů, když jsou stěrače čelníh o skla zvednuty.
Jinak se stěrače čelního skla mohou
dotknout kapoty, což by mohlo způ- sobit poškození stě račů čelního skla
a/nebo kapoty.
■Abyste předešli poškození
●Dejte pozor, abyst e nepoškodili zá-
věsy, když měníte gumičku stěrače.
●Poté, co je lišta stěrače vyjmuta z ra-
mínka stěrače, vlo žte mezi zadní okno a ramínko stěrače hadřík atd.,
abyste předešli poškození zadního
okna.
●Dejte pozor, ab yste netahali nad-
měrně za gumičku stěrače nebo ne- deformovali jej í kovové pásky.
Baterie elektronického
klíče
Pokud je baterie vybitá, vy-
měňte ji za novou.
Příprava pomůcek

539
7
7-3. Údržba svépomocí
Údržba a péče
1 Uvolněte zámek a vyjměte me-
chanický klíč.
2 Vyjměte kryt klíče.
Použijte šroubovák příslušné velikosti.
Násilné páčení může způsobit poškoze- ní krytu.
Abyste zabránili poškození klíče, pře-
kryjte špičku plochého šroubováku hadříkem.
3 Vyjměte vybitou baterii pomocí
malého plochého šroubováku.
Když vyjímáte kryt, modul elektronické- ho klíče může přilnout ke krytu a baterie
nemusí být viditelná. V tom případě vy-
jměte modul elektronického klíče, abys- te baterii vyjmuli.
Vložte novou baterii "+" pólem směrem
nahoru.
4 Při nasazování obraťte uvedený
postup.
Výměna baterie
VÝSTRAHA
■Pokyny pro akumulátor
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke
smrtelnému nebo k vážnému zranění.
●Baterii nespolkněte. Může to způso-
bit chemické popálení.
●V elektronickém klíči se používá min-
cová baterie nebo knoflíková baterie. Pokud dojde k spolknutí baterie, může
to způsobit těžké chemické popálení
již za 2 hodiny a může to způsobit smrt nebo vážné zranění.
●Nové a vyjmuté bat erie uchovávejte mimo dosah dětí.
●Pokud nelze kryt pevně zavřít, pře-staňte používat ele ktronický klíč
a klíč uložte na mí sto, kde se děti
nemohou dostat a pak co nejdříve kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
●Pokud omylem spolknete baterii
nebo vložíte baterii do některé části těla, okamžitě vyh ledejte lékařskou
pomoc.

5407-3. Údržba svépomocí
1Vypněte spínač POWER.
Ověřte, že nabíjecí konektor není připo-
jen. Nepoužívejte také dálkově ovládaný
systém klimatizace během této činnosti.
2 Otevřete kryt pojistkové skříňky.
Motorový prostor: Pojistková
skříňka typu C
Zatlačte úchyty a , abyste úplně uvolnili zámek, a pak zvedněte kryt na-
horu.
Motorový prostor: Pojistková
skříňka typu B
Zatlačte úchyty a , abyste úplně uvolnili zámek, a pak zvedněte kryt na-
horu.
VÝSTRAHA
■Abyste zabránili výbuchu baterie
nebo úniku hořlavé kapaliny nebo
plynu
●Nahraďte baterii novou baterií stej-
ného typu. Pokud je použit špatný
typ baterie, ta může vybuchnout.
●Nevystavujte baterie extrémně níz-
kému tlaku z dův odu vysoké nad-
mořské výšky nebo extrémně vysokým teplotám.
●Baterii nespalujte , nerozbíjejte nebo neřeřežte.
■Certifikace pro ba terii elektronic- kého klíče
VÝSTRAHA
POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM, HROZÍ NE-
BEZPEČÍ VÝBUCHU.
POUŽITÉ BATERIE ZLIKVIDUJTE PODLE POKYNŮ.
UPOZORNĚNÍ
■Když měníte baterii
Použijte plochý šr oubovák příslušné
velikosti. Použitím nadměrné síly mů- žete kryt deformovat nebo poškodit.
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste
zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi bate-
rie.
●Nedotýkejte se ani n ehýbejte s jiný-
mi součástmi uvnitř dálkového ovlá- dání.
●Neohýbejte žádný z kontaktů bate-rie.
Kontrola a výměna pojis-
tek
Pokud některá z elektrických
součástí nefunguje, může mít
přepálenou pojistku. Pokud se
tak stane, zkontrolujte a vyměň-
te pojistku, pokud je to potřeba.
Kontrola a výměna pojistek
AB
AB

5748-2. Postupy v případě nouze
■Pokud se zobrazí hlášení o potřebě
návštěvy kteréhokoliv autorizova- ného prodejce nebo servis Toyota,
nebo kteréhokoliv spolehlivého
servisu
Systém nebo součást zobrazená na
multiinformačním displeji má poruchu. Nechte vozidlo ihned prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spo- lehlivým servisem.
■Pokud se zobrazí hlášení o potřebě
přečíst si Příručku pro uživatele
●Pokud jsou zobrazena následující hlá- šení, postupujte podle příslušných in-
strukcí.
• "Blind Spot Monitor není k dispozici" ( S.392, 573)
• "RCTA není k dispozici" S.392, 573
• "Vys. tepl. chlaz. motoru" ( S.608) • "Výfukový filtr je plný" ( S.434)
●Pokud jsou zobrazena následující hlá-
šení, mohlo dojít k poruše. Ihned za-
stavte vozidlo na bezpečném místě a kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis. Po- kračování v jízdě s vozidlem může být
nebezpečné.
• "Porucha systému nabíjení kabelem" • "Porucha hybridního systému"
• "Porucha syst. dobíjení"
• “Zkontrolujte motor” • "Porucha systému trakční baterie"
• "Porucha systému pedálu plynu"
• "Porucha systému intelig. klíče"
●Pokud jsou zobrazena následující hlá- šení, mohlo dojít k p oruše. Nechte vo-
zidlo ihned prohlédnout kterýmkoliv
autorizovaným prodejcem nebo servi- sem Toyota, nebo kt erýmkoliv spoleh-
livým servisem.
• "Nízký tlak oleje"
• "Malá brzdná síla"
●Pokud se na multiinformačním displeji zobrazí některá z následujících vý-
stražných hlášení, vozidlu může do-
cházet palivo. Zastavte vozidlo na bezpečném místě a pokud je hladina
paliva nízká, natankujte vozidlo.
• "Hybridní systém se vypnul" • "Motor se vypnul"
●Pokud se zobrazí "Je požadována
údržba chladících součástí DC/DC převodníku. Viz uživ. příručka.", mohou
být ucpané filtry, mohou být zabloko-
vané větrací otvory přívodu vzduchu nebo může být v pot rubí mezera. Pro-
veďte proto následuj ící postup nápravy.
• Pokud jsou větrací otvor přívodu vzduchu nebo filtr DC/DC převodníku
znečištěny, proveďte postupy na
S.532, abyste je vyčistili. • Pokud se zobrazí výstražné hlášení,
když větrací otvor přívodu vzduchu
a filtr DC/DC převodníku nejsou zne- čištěny, nechte vo zidlo zkontrolovat
kterýmkoliv autori zovaným prodej-
cem nebo servisem Toyota, nebo kte- rýmkoliv spolehlivým servisem.
●Pokud se zobrazí "Porucha systému dobíjení baterie 1 2 V. Zastavte na
bezpečném místě. Viz uživatelská pří-
ručka."
Signalizuje poruc hu v systému dobíjení
vozidla. Zajeďte s vozidlem na kraj vo-
zovky a zastavte co nej dříve, jakmile to bude bezpečné.
Když se zobrazí toto hlášení, mohou být
částečně omezeny f unkce klimatizace atd., aby se snížila spotřeba energie
12V akumulátoru.
■Pokud se zobrazí "Hybridní systém
je přehřátý. Výstupní výkon je sní- žený."
Toto hlášení se může zobrazit, když je-
dete v náročných p rovozních podmín- kách. (Například, když jedete do
dlouhého prudkého kopce nebo jedete
do prudkého kopce couváním.)
Způsob řešení: S.608
■Pokud se zobrazí "Trakční baterii je
třeba chránit. Nepoužívejte polohu
N."
Toto hlášení se může zobrazit, když je řadicí páka v N.
Protože hybridní (trakční) akumulátor
nelze nabíjet, když je řadicí páka v N, přesuňte řadicí páku do P, když je vozi-
dlo zastaveno.
