2 2-2. Ricarica
Sistema ibrido plug-in
QSbloccaggio dello sportellino
della porta di ricarica
1Sbloccare le porte con il sistema di
accesso e avviamento intelligente o
il radiocomando a distanza.
2Premere al centro sul bordo poste-
riore dello sportellino porta di rica-rica (il punto indicato in figura) per
aprirlo.
QBloccaggio dello sportellino della
porta di ricarica
Lo sportellino della porta di ricarica
viene bloccato quando lo si chiude e si
bloccano le porte con il sistema di
accesso e avviamento intelligente o il
radiocomando a distanza.
QFunzione di sicurezza
Se non si apre una porta o lo sportellino della
porta di ricarica entro circa 30 secondi dallo
sbloccaggio delle porte, la funzione di sicu-
rezza blocca di nuovo automaticamente lo
sportellino quando le porte si bloccano auto-
maticamente. (P.202)
QBloccaggio dello sportellino della porta
di ricarica
Se lo sportellino della porta di ricarica viene
chiuso quando le porte sono già bloccate, lo
sportellino non viene bloccato. In questo
caso, chiudere lo sportellino e bloccare di
nuovo le porte.
QSe lo sportellino della porta di ricarica
non si apre
Se lo sportellino della porta di ricarica non si
apre quando si esegue la procedura normale,
in caso di emergenza lo si può aprire ese-
guendo i seguenti passaggi.
1Aprire il portellone posteriore. (P.208,
209)
2Tirare il pannello di copertura laterale per
rimuoverlo. (P.502)
3Afferrare con un dito la leva di sbloccag-
gio di emergenza come indicato in figura.
Bloccaggio e sbloccaggio
dello sportellino della
porta di ricarica e del con-
nettore di ricarica
Lo sportellino della porta di rica-
rica e il connettore di ricarica si
possono bloccare/sbloccare in
questi modi.
Con il sistema di accesso e avvia-
mento intelligente
*: P.201
Con il radiocomando a distanza
*:
P.199
*: se il sistema di accesso e avviamento
intelligente o il radiocomando a
distanza non funziona correttamente,
usare la chiave meccanica. (P.598)
Bloccaggio e sbloccaggio dello
sportellino della porta di rica-
rica

1202-2. Ricarica
4Spostare la leva di sbloccaggio di emer-
genza nella direzione indicata in figura.
*
Lo sportellino della porta di ricarica è sbloc-
cato e può essere aperto.
*: assicurarsi di spostare la leva nella dire-
zione indicata. Se la si spinge in altre dire-
zioni, la leva di sbloccaggio di emergenza
potrebbe subire danni.
5Premere al centro sul bordo posteriore
dello sportellino della porta di ricarica per
aprirlo. (P.105)
Questo metodo di sbloccaggio rappresenta
una procedura correttiva provvisoria da usare
solo in caso di emergenza. Se il problema
persiste, far controllare immediatamente il
veicolo presso un concessionario o un’offi-
cina autorizzata Toyota, o presso un’altra
officina di fiducia.
QBloccaggio del connettore di rica-
rica
Il connettore di ricarica viene bloccato
automaticamente quando lo si inserisce
nella presa di ricarica c.a.
QSbloccaggio del connettore di
ricarica
Il connettore di ricarica viene sbloccato
quando si sbloccano le porte con il
sistema di accesso e avviamento intelli-
gente o il radiocomando a distanza.
QFunzione di bloccaggio del connettore
di ricarica
La funzione di bloccaggio del connettore di
ricarica non protegge dal furto del cavo di
ricarica c.a., e non evita necessariamente
altri tipi di manomissioni.
QSbloccaggio del connettore di ricarica
con il sistema di accesso e avviamento
intelligente
Se il connettore di ricarica è bloccato mentre
le porte sono sbloccate, bloccare e sbloccare
le porte per sbloccare il connettore di ricarica.
QFunzione di sicurezza per lo sbloccag-
gio
Se non si rimuove il connettore di ricarica
entro circa 30 secondi dallo sbloccaggio delle
porte del veicolo, la funzione di sicurezza lo
blocca di nuovo automaticamente.
QSbloccaggio del connettore di ricarica
durante la ricarica
Se il connettore di ricarica viene sbloccato
durante la ricarica, la ricarica si arresta. Se
interviene la funzione di sicurezza (P.120),
la ricarica potrebbe non riavviarsi automati-
camente. In questo caso, estrarre il connet-
tore di ricarica
* e inserirlo di nuovo.*: Quando si rimuove il connettore di ricarica,
la ricarica programmata viene aggiornata.
(P.141)
QSe non si riesce a inserire il connettore
di ricarica nella presa di ricarica c.a.
Controllare che il perno di bloccaggio del
connettore non sia abbassato.
Se il perno è abbassato, il connettore è bloc-
cato. Sbloccare le porte con il sistema di
accesso e avviamento intelligente o il radio-
comando a distanza, e sbloccare il connet-
tore di ricarica per controllare che il perno di
bloccaggio del connettore non sia abbassato.
Bloccaggio e sbloccaggio del
connettore di ricarica

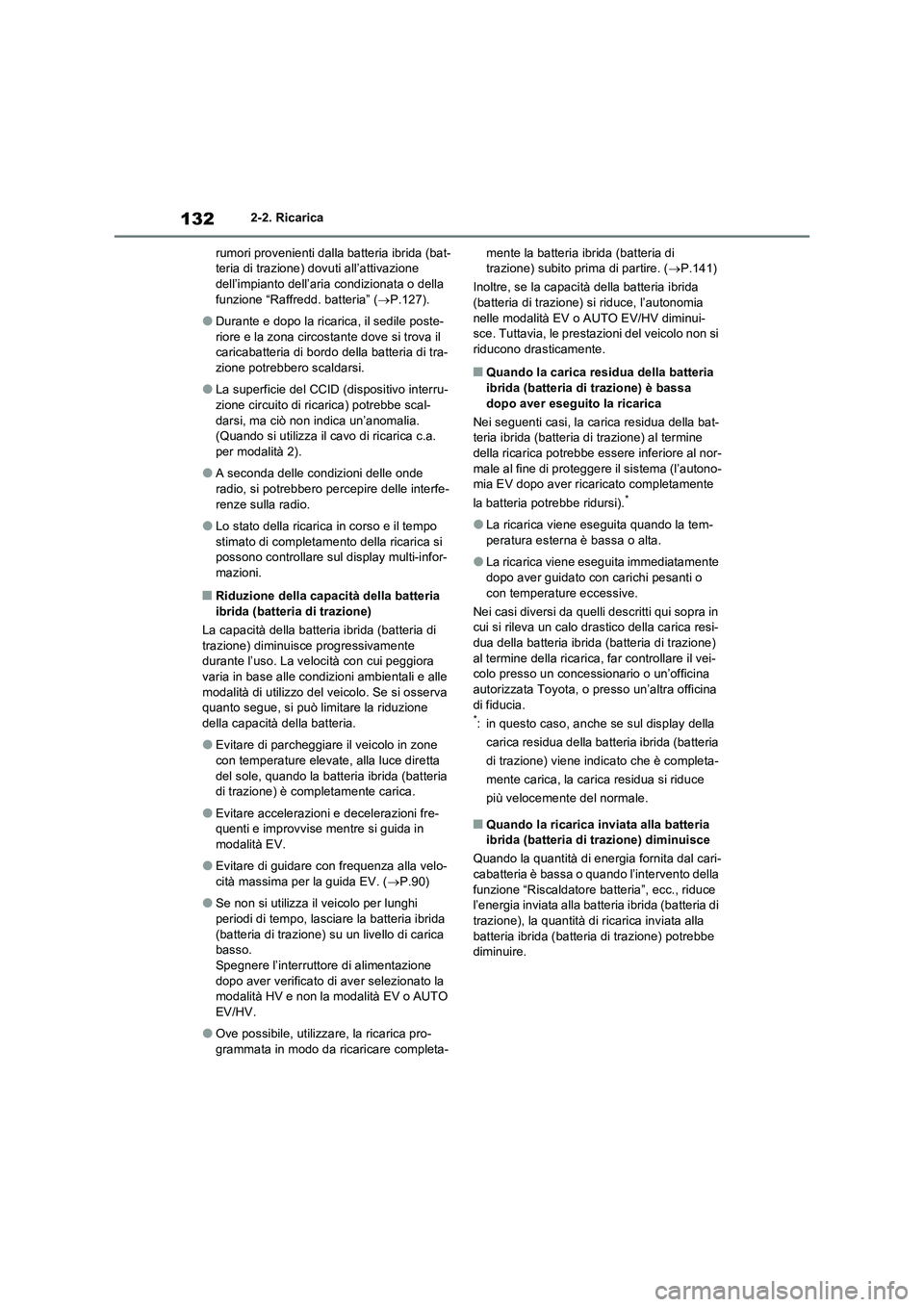

1322-2. Ricarica
rumori provenienti dalla batteria ibrida (bat-
teria di trazione) dovuti all’attivazione
dell’impianto dell’aria condizionata o della
funzione “Raffredd. batteria” (P.127).
ODurante e dopo la ricarica, il sedile poste-
riore e la zona circostante dove si trova il
caricabatteria di bordo della batteria di tra-
zione potrebbero scaldarsi.
OLa superficie del CCID (dispositivo interru-
zione circuito di ricarica) potrebbe scal-
darsi, ma ciò non indica un’anomalia.
(Quando si utilizza il cavo di ricarica c.a.
per modalità 2).
OA seconda delle condizioni delle onde
radio, si potrebbero percepire delle interfe-
renze sulla radio.
OLo stato della ricarica in corso e il tempo
stimato di completamento della ricarica si
possono controllare sul display multi-infor-
mazioni.
QRiduzione della capacità della batteria
ibrida (batteria di trazione)
La capacità della batteria ibrida (batteria di
trazione) diminuisce progressivamente
durante l’uso. La velocità con cui peggiora
varia in base alle condizioni ambientali e alle
modalità di utilizzo del veicolo. Se si osserva
quanto segue, si può limitare la riduzione
della capacità della batteria.
OEvitare di parcheggiare il veicolo in zone
con temperature elevate, alla luce diretta
del sole, quando la batteria ibrida (batteria
di trazione) è completamente carica.
OEvitare accelerazioni e decelerazioni fre-
quenti e improvvise mentre si guida in
modalità EV.
OEvitare di guidare con frequenza alla velo-
cità massima per la guida EV. (P.90)
OSe non si utilizza il veicolo per lunghi
periodi di tempo, lasciare la batteria ibrida
(batteria di trazione) su un livello di carica
basso.
Spegnere l’interruttore di alimentazione
dopo aver verificato di aver selezionato la
modalità HV e non la modalità EV o AUTO
EV/HV.
OOve possibile, utilizzare, la ricarica pro-
grammata in modo da ricaricare completa-mente la batteria ibrida (batteria di
trazione) subito prima di partire. (P.141)
Inoltre, se la capacità della batteria ibrida
(batteria di trazione) si riduce, l’autonomia
nelle modalità EV o AUTO EV/HV diminui-
sce. Tuttavia, le prestazioni del veicolo non si
riducono drasticamente.
QQuando la carica residua della batteria
ibrida (batteria di trazione) è bassa
dopo aver eseguito la ricarica
Nei seguenti casi, la carica residua della bat-
teria ibrida (batteria di trazione) al termine
della ricarica potrebbe essere inferiore al nor-
male al fine di proteggere il sistema (l’autono-
mia EV dopo aver ricaricato completamente
la batteria potrebbe ridursi).
*
OLa ricarica viene eseguita quando la tem-
peratura esterna è bassa o alta.
OLa ricarica viene eseguita immediatamente
dopo aver guidato con carichi pesanti o
con temperature eccessive.
Nei casi diversi da quelli descritti qui sopra in
cui si rileva un calo drastico della carica resi-
dua della batteria ibrida (batteria di trazione)
al termine della ricarica, far controllare il vei-
colo presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina
di fiducia.
*: in questo caso, anche se sul display della
carica residua della batteria ibrida (batteria
di trazione) viene indicato che è completa-
mente carica, la carica residua si riduce
più velocemente del normale.
QQuando la ricarica inviata alla batteria
ibrida (batteria di trazione) diminuisce
Quando la quantità di energia fornita dal cari-
cabatteria è bassa o quando l’intervento della
funzione “Riscaldatore batteria”, ecc., riduce
l’energia inviata alla batteria ibrida (batteria di
trazione), la quantità di ricarica inviata alla
batteria ibrida (batteria di trazione) potrebbe
diminuire.

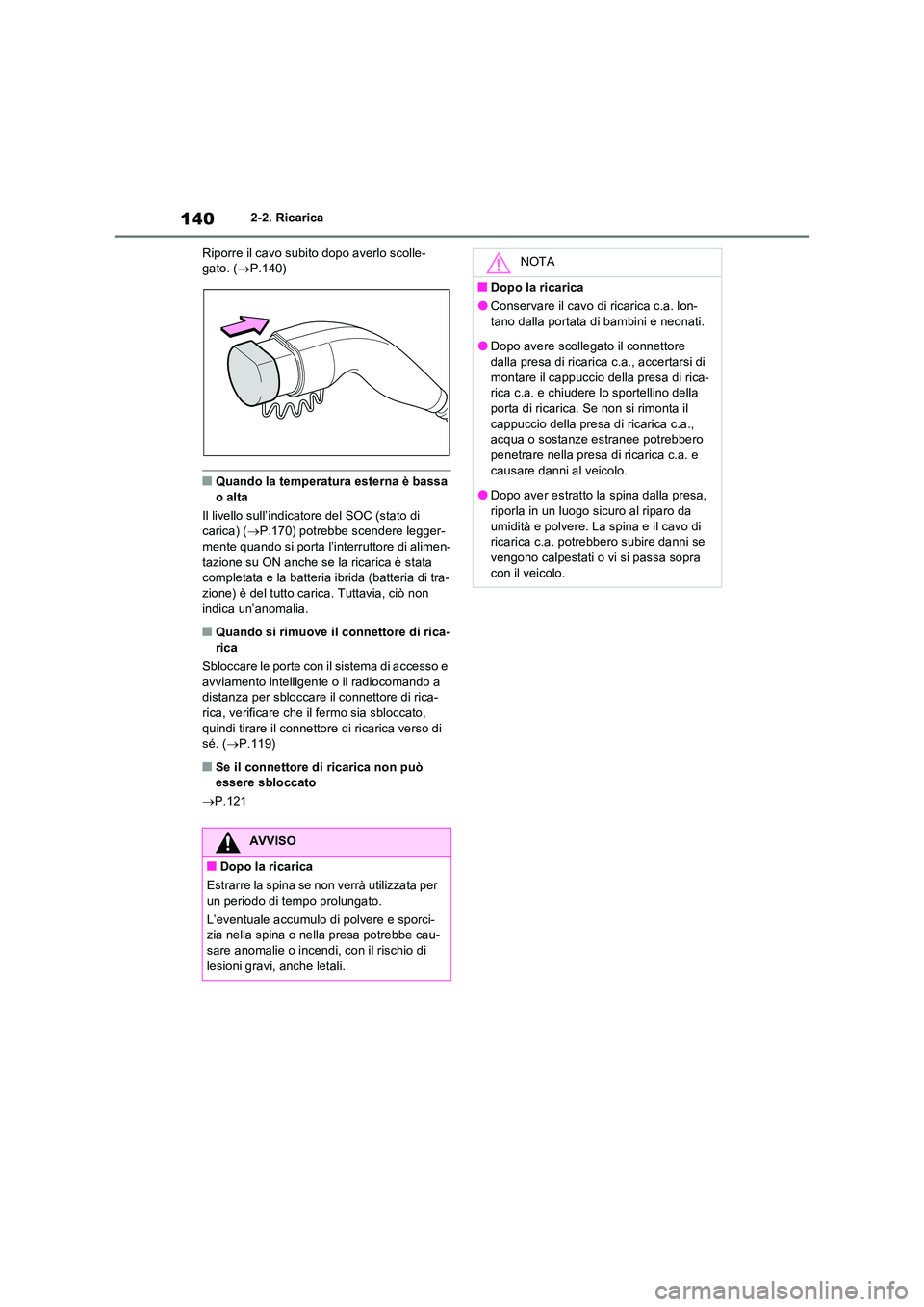

1402-2. Ricarica
Riporre il cavo subito dopo averlo scolle- gato. ( P.140)
QQuando la temperatura esterna è bassa o alta
Il livello sull’indicatore del SOC (stato di carica) ( P.170) potrebbe scendere legger-
mente quando si porta l’interruttore di alimen- tazione su ON anche se la ricarica è stata completata e la batteria ibrida (batteria di tra-
zione) è del tutto carica. Tuttavia, ciò non indica un’anomalia.
QQuando si rimuove il connettore di rica-rica
Sbloccare le porte con il sistema di accesso e
avviamento intelligente o il radiocomando a distanza per sbloccare il connettore di rica-rica, verificare che il fermo sia sbloccato,
quindi tirare il connettore di ricarica verso di sé. ( P.119)
QSe il connettore di ricarica non può essere sbloccato
 P.121
AVVISO
QDopo la ricarica
Estrarre la spina se non verrà utilizzata per un periodo di tempo prolungato.
L’eventuale accumulo di polvere e sporci- zia nella spina o nella presa potrebbe cau-
sare anomalie o incendi, con il rischio di lesioni gravi, anche letali.
NOTA
QDopo la ricarica
OConservare il cavo di ricarica c.a. lon-
tano dalla portata di bambini e neonati.
ODopo avere scollegato il connettore dalla presa di ricarica c.a., accertarsi di
montare il cappuccio della presa di rica- rica c.a. e chiudere lo sportellino della porta di ricarica. Se non si rimonta il
cappuccio della presa di ricarica c.a., acqua o sostanze estranee potrebbero penetrare nella presa di ricarica c.a. e
causare danni al veicolo.
ODopo aver estratto la spina dalla presa, riporla in un luogo sicuro al riparo da
umidità e polvere. La spina e il cavo di ricarica c.a. potrebbero subire danni se vengono calpestati o vi si passa sopra
con il veicolo.

1984-1. Informazioni sulle chiavi
4-1.In formazioni s ulle chiav i
Con il veicolo vengono fornite le
seguenti chiavi.
Chiavi elettroniche
• Uso del sistema di accesso e avviamento
intelligente ( P.220)
• Uso della funzione del radiocomando a
distanza ( P.199)
Chiavi meccaniche
Piastrina di identificazione numero
chiave
QA bordo di un aereo
Quando si porta una chiave elettronica all’interno di un velivolo, fare attenzione a
non premere alcun pulsante sulla chiave all’interno della cabina. Se si porta una chiave elettronica in borsa, fare attenzione a
non premere i pulsanti accidentalmente. La pressione di uno dei pulsanti della chiave elettronica causa l’emissione di onde radio
che potrebbero interferire con i sistemi del velivolo.
QEsaurimento della pila della chiave elet-tronica
OLa durata standard della pila è compresa tra 1 e 2 anni.
OSe la carica della pila si riduce, suonerà un allarme all’interno dell’abitacolo e compa-
rirà un messaggio sul display multi-infor-
mazioni quando il sistema ibrido si arresta.
OPer evitare che la pila si scarichi quando
non si utilizza la chiave elettronica per lun- ghi periodi di tempo, attivare la funzione di risparmio energetico sulla chiave.
( P.221)
OPoiché la chiave elettronica riceve sempre
onde radio, la pila si esaurirà anche se la chiave elettronica non viene utilizzata. I seguenti sintomi indicano che la pila della
chiave elettronica potrebbe essere esau- rita. Se necessario, sostituirla.• Il sistema di accesso e avviamento intelli-
gente o il radiocomando a distanza non funzionano.• L’area di rilevamento si riduce.
• La spia a LED sulla superficie della chiave non si accende.
La pila si può sostituire personalmente
( P.537). Tuttavia, siccome si potrebbe dan-
neggiare la chiave elettronica, si consiglia di
far eseguire la sostituzione da un concessio-
nario o un’officina autorizzata Toyota, o da
un’altra officina di fiducia.
OPer evitare di danneggiare seriamente la
chiave elettronica, mantenerla sempre a più di 1 m di distanza dalle seguenti appa-recchiature elettriche che generano un
campo magnetico: • televisori•PC
• telefoni cellulari, telefoni cordless e carica- batterie• lampade da tavolo
• piani di cottura a induzione
OSe la chiave elettronica rimane vicino al
veicolo più a lungo del necessario, la pila della chiave potrebbe scaricarsi più rapida-mente del normale anche se non si usa il
sistema di accesso e avviamento intelli- gente.
QSe viene visualizzato un messaggio sullo stato della chiave elettronica o
sulla modalità dell’interruttore di ali- mentazione, ecc.
Per evitare di chiudere la chiave elettronica all’interno del veicolo, di lasciare il veicolo
portando la chiave elettronica con sé senza aver portato l’interruttore di alimentazione su
Chiavi
Tipi di chiavi
A
B
C

199
4
4-1. Informazioni sulle chiavi
Prima di mettersi alla guida
OFF o che altri passeggeri rimuovano invo- lontariamente la chiave dal veicolo, ecc., sul display multi-informazioni potrebbe compa-
rire un messaggio che invita l’utente a verifi- care lo stato della chiave elettronica o la modalità dell’interruttore di alimentazione. In
questi casi, seguire immediatamente le istru- zioni visualizzate sul display.
QSe compare il messaggio “Pila chiave scarica Sostituire la pila della chiave”
sul display multi-informazioni
La pila della chiave elettronica è scarica. Sostituire la pila della chiave elettronica. ( P.537)
QSostituzione della pila
 P.537
QVerifica del numero di chiavi registrate
Il numero di chiavi già registrate sul veicolo si
può verificare. Per ulteriori informazioni, rivol- gersi a un concessionario o un’officina auto-rizzata Toyota, o a un’altra officina di fiducia.
QSe compare il messaggio “Nuova
chiave registrata. Contattare il conces- sionario per informazioni” sul display multi-informazioni
Questo messaggio appare ogni volta che si
apre la portiera del conducente dopo aver sbloccato le porte dall’esterno per circa 10 giorni dopo che è stata registrata una
nuova chiave elettronica. Se appare questo messaggio ma non è stata registrata nessuna chiave elettronica nuova,
chiedere a un concessionario o a un’officina autorizzata Toyota, o a un’altra officina di fiducia, di verificare se è stata registrata una
chiave elettronica sconosciuta (oltre a quelle in proprio possesso).
Le chiavi elettroniche sono dotate di
radiocomando a distanza con le
seguenti funzioni:
NOTA
QPer evitare danni alla chiave
ONon fare cadere le chiavi, non sotto- porle a urti violenti e non piegarle.
ONon esporre le chiavi a temperature ele-
vate per periodi di tempo prolungati.
ONon bagnare le chiavi e non lavarle in un bagno a ultrasuoni, ecc.
ONon agganciare oggetti metallici o magnetici alle chiavi e non lasciare le
chiavi nelle vicinanze di tali oggetti.
ONon smontare le chiavi.
ONon attaccare adesivi o altri oggetti
sulla superficie della chiave elettronica.
ONon tenere le chiavi in prossimità di oggetti che generano campi magnetici,
ad esempio televisori, impianti audio e piani di cottura a induzione.
ONon lasciare le chiavi accanto ad appa-
recchiature elettromedicali, quali stru- menti per terapia a bassa frequenza o per terapia a micro-onde, e non tenere
addosso le chiavi durante le visite medi- che.
QTrasporto di una chiave elettronica
sulla propria persona
Tenere la chiave elettronica a una distanza di 10 cm o più da apparecchia-ture elettriche accese. Le onde radio
emesse dalle apparecchiature elettriche entro 10 cm di distanza dalla chiave elet-tronica possono creare interferenze e pre-
giudicare il funzionamento della chiave.
QSe il sistema di accesso e avvia- mento intelligente non funziona cor-
rettamente o si verificano altri problemi con la chiave
 P.598
QIn caso di smarrimento di una chiave
elettronica
 P.597
Radiocomando a distanza

201
4
4-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
4-2.Apertura, c hiusura e b loc cagg io delle porte
QCon la funzione di accesso
Portare con sé la chiave elettronica per
abilitare questa funzione.
1 Afferrare la maniglia della portiera
anteriore per sbloccare le porte.
Accertarsi di toccare il sensore sul retro
della maniglia.
Dopo essere state bloccate, le porte non
possono essere sbloccate per 3 secondi.
2 Toccare il sensore di bloccaggio (la
tacca sulla parte superiore della
maniglia della porta) per bloccare le
porte.
Controllare che la portiera sia saldamente
bloccata.
QUtilizzo del radiocomando a
distanza
1 Blocca tutte le porte
Controllare che la portiera sia saldamente
bloccata.
Mantenere premuto per chiudere i finestrini
laterali e il tetto apribile panoramico (se in
dotazione).*
2 Sblocca tutte le porte
Mantenere premuto per aprire i finestrini
laterali e il tetto apribile panoramico (se in
dotazione).*
*: per personalizzare queste impostazioni,
rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, o a un’altra offi-
cina di fiducia.
QConfigurazione della funzione di sbloc-
caggio porte
Con il radiocomando a distanza si può impo- stare quali porte vengono sbloccate dalla fun-zione di accesso. Eseguire la configurazione
all’interno del veicolo o entro circa 1 m di distanza dal veicolo.
1 Portare l’interruttore di alimentazione su OFF.
2 Disattivare i sensori anti-intrusione e di
inclinazione del sistema di allarme per evitare l’attivazione involontaria
dell’allarme durante la modifica delle impostazioni. (se in dotazione) ( P.80)
3 Mentre la spia sulla chiave è spenta,
tenere premuto o per
Portiere
Le porte del veicolo possono
essere bloccate e sbloccate con la
funzione di accesso, il radioco-
mando a distanza, gli interruttori
chiusura centralizzata o i pulsanti
di bloccaggio portiera interni.
Vengono bloccati e sbloccati anche
lo sportellino della porta di ricarica e
il connettore di ricarica. ( P.119)
Sbloccaggio e bloccaggio delle
porte dall’esterno

2024-2. Apertura, chiusura e bloccaggio delle porte
circa 5 secondi mentre si mantiene pre-
muto .
L’impostazione cambia ogni volta che si ese-
gue un’operazione, come illustrato sotto.
(Quando si cambia l’impostazione di conti-
nuo, rilasciare i pulsanti, aspettare almeno
5 secondi, e ripetere l’operazione 3).
Veicoli con allarme: per evitare l’attivazione
involontaria dell’allarme, sbloccare le porte
usando il radiocomando a distanza e aprire e
chiudere una volta una porta dopo aver modi-
ficato le impostazioni. (Se non si apre una
porta entro 30 secondi dopo aver premuto
, le porte si bloccheranno di nuovo e
l’allarme verrà armato automaticamente).
Se l’allarme si attiva, spegnerlo immediata-
mente. (P.79)
QSistema di sbloccaggio delle portiere in
caso di rilevamento d’urto
Se il veicolo subisce un impatto violento, tutte
le porte vengono sbloccate. Tuttavia, a
seconda della forza dell’impatto o del tipo di
incidente, il sistema potrebbe non attivarsi.
QSegnali di funzionamento
Porte: Le luci di emergenza segnalano che le
porte sono state bloccate/sbloccate. (Bloc-
cate: una volta; sbloccate: due volte)
Finestrini laterali e tetto apribile panoramico
(se in dotazione): il movimento dei finestrini
laterali e del tetto apribile panoramico è
segnalato da un cicalino.
QFunzione di sicurezza
Se non si apre una porta entro circa
30 secondi dallo sbloccaggio, la funzione di
sicurezza blocca di nuovo automaticamente
le porte. (Tuttavia, a seconda della posizione
della chiave elettronica, il sistema potrebbe
rilevare la chiave all’interno del veicolo. In
questo caso, le porte del veicolo potrebbero
essere sbloccate).
QQuando la porta non può essere bloc-
cata con il sensore di bloccaggio sulla
parte superiore della maniglia della
porta
Se la portiera non si blocca neanche quando
viene toccata l’area superiore del sensore,
provare a toccare contemporaneamente sia
l’area superiore che quella inferiore del sen-
sore.
Se si indossano guanti, rimuoverli.
QCicalino bloccaggio porte
Nelle seguenti situazioni, un cicalino suona di
continuo per 5 secondi. Chiudere completa-
mente tutte le porte e chiudere di nuovo a
chiave il veicolo.
OSe si tenta di bloccare le porte con il
sistema di accesso e avviamento intelli-
Display multi-infor-
mazioni/segnale
acusticoFunzione di sbloccag-
gio
(Veicoli con guida a
sinistra)
(Veicoli con guida a
destra)
Esterno: suona 3 volte
Afferrando la maniglia
della portiera del con-
ducente si sblocca
solo la portiera del
conducente.
Afferrando la maniglia
della portiera del pas-
seggero anteriore o
premendo l’interrut-
tore di apertura del
portellone posteriore
si sbloccano tutte le
porte.
Esterno: suona due
volte
Afferrando la maniglia
di una portiera ante-
riore o premendo
l’interruttore di aper-
tura del portellone
posteriore si sbloc-
cano tutte le porte.
