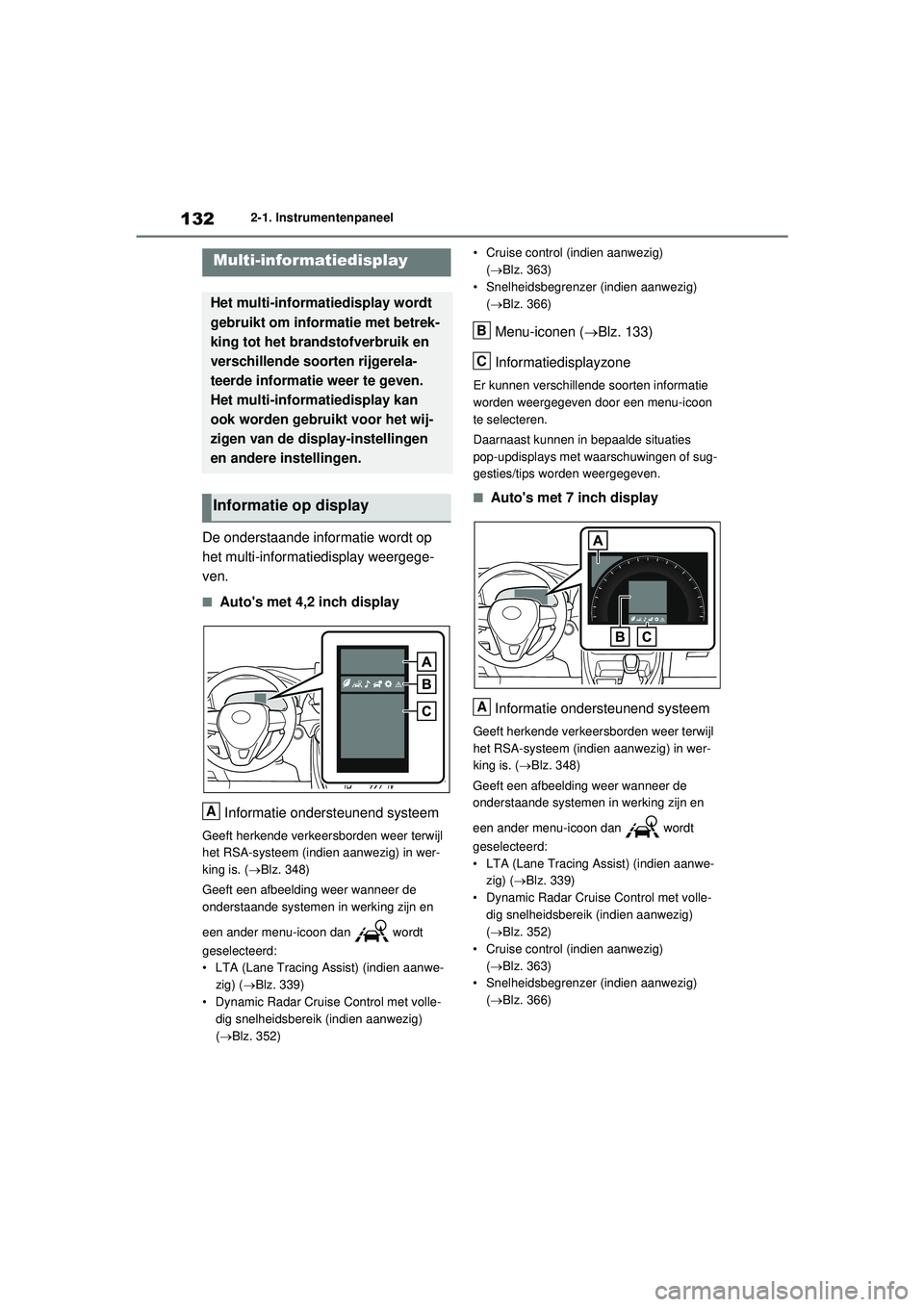

1322-1. Instrumentenpaneel
De onderstaande informatie wordt op
het multi-informatiedisplay weergege-
ven.
■Auto's met 4,2 inch displayInformatie ondersteunend systeem
Geeft herkende verkeersborden weer terwijl
het RSA-systeem (indien aanwezig) in wer-
king is. ( Blz. 348)
Geeft een afbeelding weer wanneer de
onderstaande systemen in werking zijn en
een ander menu-icoon dan wordt
geselecteerd:
• LTA (Lane Tracing Assist) (indien aanwe- zig) ( Blz. 339)
• Dynamic Radar Cruise Control met volle- dig snelheidsbereik (indien aanwezig)
( Blz. 352) • Cruise control (indien aanwezig)
( Blz. 363)
• Snelheidsbegrenzer (indien aanwezig)
( Blz. 366)
Menu-iconen ( Blz. 133)
Informatiedisplayzone
Er kunnen verschillende soorten informatie
worden weergegeven door een menu-icoon
te selecteren.
Daarnaast kunnen in bepaalde situaties
pop-updisplays met waarschuwingen of sug-
gesties/tips worden weergegeven.
■Auto's met 7 inch display
Informatie ondersteunend systeem
Geeft herkende verkeersborden weer terwijl
het RSA-systeem (indien aanwezig) in wer-
king is. ( Blz. 348)
Geeft een afbeelding weer wanneer de
onderstaande systemen in werking zijn en
een ander menu-icoon dan wordt
geselecteerd:
• LTA (Lane Tracing Assist) (indien aanwe- zig) ( Blz. 339)
• Dynamic Radar Cruise Control met volle- dig snelheidsbereik (indien aanwezig)
( Blz. 352)
• Cruise control (indien aanwezig) ( Blz. 363)
• Snelheidsbegrenzer (indien aanwezig)
( Blz. 366)
Multi-informatiedisplay
Het multi-informatiedisplay wordt
gebruikt om informatie met betrek-
king tot het brandstofverbruik en
verschillende soorten rijgerela-
teerde informatie weer te geven.
Het multi-informatiedisplay kan
ook worden gebruikt voor het wij-
zigen van de display-instellingen
en andere instellingen.
Informatie op display
A
B
C
A
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 132 Wednesday, July 29, 2020 9:01 AM

133
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Informatiedisplayzone
Er kunnen verschillende soorten informatie
worden weergegeven door een menu-icoon
te selecteren.
Daarnaast kunnen in bepaalde situaties
pop-updisplays met waarschuwingen of sug-
gesties/tips worden weergegeven.
Menu-iconen (
Blz. 133)
■Het multi-informatiedisplay wordt weer-
gegeven wanneer
Het contact AAN staat.
■Bij het wijzigen van de rijmodus
●De achtergrondkleur van het multi-informa-
tiedisplay wijzigt overeenkomstig de gese-
lecteerde rijmodus. ( Blz. 406)
●AWD-uitvoeringen: De achtergrondkleur
van het multi-informatiedisplay wijzigt over-
eenkomstig de geselecteerde rijmodus of
wanneer de Trail-modus wordt ingescha-
keld. ( Blz. 406, 408)
■LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte
puntjes verschijnen. Dit verschijnsel is ken-
merkend voor LCD-schermen en u kunt het
scherm zonder problemen blijven gebruiken.
Het multi-informatiedisplay wordt
bediend met de bedieningstoetsen van
het instrumentenpaneel.
Scrol door het scherm
*/wijzig het
scherm
*/beweeg de cursor Indrukken: Invoeren/instellen
Ingedrukt houden: Resetten/weer-
geven van de aan de persoonlijke
voorkeur aanpasbaar items
Terugkeren naar het vorige scherm
Weergeven van verzonden/ontvan-
gen oproepen en oproepge-
schiedenis (indien aanwezig)
Wanneer het handsfree-systeem is
aangesloten, worden de verzonden
en ontvangen oproepen weergege-
ven. Raadpleeg de handleiding voor
het navigatie- en multimediasys-
teem of de handleiding voor het
multimediasysteem voor meer infor-
matie over het handsfree-systeem.
*: Op schermen waar doorheen kan worden
gescrold en waarvan de weergave kan
worden veranderd, wordt een scrollbar of
een rond icoon met het aantal geregis-
treerde schermen weergegeven.
Informatie met betrekking tot elk icoon
kan worden weergegeven door met de
bedieningstoetsen van het instrumen-
tenpaneel het icoon te selecteren.
Afhankelijk van de situatie wordt bepaalde
informatie mogelijk automatisch weergege-
ven.
Wijzigen van de weergave
B
C
A
WAARSCHUWING
■Waarschuwingen voor het gebruik tij-
dens het rijden
Probeer uit veiligheidsoverwegingen tij-
dens het rijden de bedieningstoets van het
instrumentenpaneel zo min mogelijk te
bedienen en blijf tijdens het rijden niet con-
tinu naar het multi-informatiedisplay kijken.
Breng de auto tot stilstand en bedien de
bedieningstoets van het instrumentenpa-
neel. Als u dat niet doet, kunt u een stuur-
fout maken, waardoor een ongeval kan
ontstaan.
Menu-iconen
B
C
D
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 133 Wednesday, July 29, 2020 9:01 AM

1342-1. Instrumentenpaneel
Hiermee kunt u de verbruiksgegevens
op verschillende manieren weergeven.
■Weergave snelheidsmeter/actiera-
dius (4,2 inch display)Weergave snelheidsmeter
Geeft de rijsnelheid aan.
Actieradius
Geeft de actieradius weer met de resterende
hoeveelheid brandstof. ( Blz. 136)
■Brandstofverbruik
De volgende informatie wordt weerge-
geven.
Actieradius
Geeft de actieradius weer met de resterende
hoeveelheid brandstof. ( Blz. 136)
Actueel brandstofverbruik
Geeft het actuele brandstofverbruik weer.
Gemiddeld brandstofverbruik
Geeft het gemiddelde brandstofverbruik
weer sinds de functie is gereset of het
gemiddelde brandstofverbruik sinds starten
of tanken.
*1, 2, 3
Het gemiddelde brandstofverbruik dat wordt
geselecteerd via “Fuel Economy” (brandstof-
verbruik) op het scherm wordt weerge-
geven. ( Blz. 138)
*1: Gebruik het weergegeven brandstofver-
bruik slechts ter referentie.
*2: Het gemiddelde brands tofverbruik sinds
het resetten van de functie kan worden
gereset door ingedrukt te houden.
*3: Het gemiddelde brands tofverbruik sinds
starten wordt telkens wanneer het hybri-
desysteem wordt uitgeschakeld gereset.
■Begeleiding milieubewust bedie-
nen gaspedaal/“Eco Score”
Geeft een referent iewerkingsgebied
weer voor het gebruiken van het gaspe-
daal overeenkomstig de rijomstandig-
IcoonDisplay
Weergave rij-informatie
(  Blz. 134)
Weergave informatie onder-
steunend systeem ( Blz. 136)
Aan audiosysteem gekoppelde
weergave (indien aanwezig)
( Blz. 136)
Weergave voertuiginformatie
( Blz. 136)
Weergave instellingen
( Blz. 138)
Weergave waarschuwings-
melding ( Blz. 141)
Weergave rij-informatie
A
B
A
B
C
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 134 Wednesday, July 29, 2020 9:01 AM

135
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
heden, en een score die een evaluatie
geeft van de hui
dige rijstatus.
Begeleiding milieubewust bedienen
gaspedaal
“Eco Score”
Begeleiding milieubewust bedienen
gaspedaal ECO-gebied
Laat zien dat er milieuvriendelijk wordt gere-
den.
Power-gebied
Laat zien dat de grens van een bereik voor
milieuvriendelijk rijden wordt overschreden
(bij rijden op vol vermogen en dergelijke).
Huidige acceleratie
Referentiewerkingsgebied
In het ECO-gebied wordt een blauwe zone
weergegeven die kan worden gebruikt als
referentiewerkingsgebied voor het gebruiken
van het gaspedaal overeenkomstig de rijom- standigheden, zoals bij wegrijden en rijden
met constante snelheid.
Het display voor begeleiding milieubewust
bedienen gaspedaal verandert overeenkom-
stig de rijomstandigheden, zoals bij wegrij-
den en rijden met constante snelheid.
Het is gemakkelijker om milieuvriendelijk te
rijden door te rijden overeenkomstig het dis-
play dat de bedieningen van het gaspedaal
toont en binnen het referentiewerkingsbereik
te blijven.

“Eco Score”
De rijstatus voor de volgende 3 situa-
ties wordt geëvalueerd op 5 niveaus:
soepel accelereren bij wegrijden
(“Start”), rijden zonder plotseling acce-
lereren (“Cruise” (Constant)) en soepel
stoppen (“Stop”). Elke keer dat de auto
tot stilstand wordt gebracht, wordt een
score weergegeven op basis van een
perfecte score van 100 punten.
Score
“Start”
“Cruise” (constant)
“Stop”
De 3 situaties worden tijdens het rijden met
de iconen weergegeven.
Lezen van het staafdisplay:
A
B
A
B
C
D
A
B
C
D
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 135 Wednesday, July 29, 2020 9:01 AM

1362-1. Instrumentenpaneel
Na het wegrijden wordt de “Eco Score” pas
weergegeven als de rijsnelheid hoger wordt
dan ongeveer 20 km/h.
Telkens als de auto wegrijdt, wordt de “Eco
Score” gereset en wordt een nieuwe evalua-
tie gestart.
Als het hybridesysteem stopt, wordt de hui-
dige totaalscore weergegeven.
*
*
: De score wordt alleen weergegeven wan- neer “Eco Score” wordt geselecteerd voor
“Trip Summary” (overzicht rit).
( Blz. 138)
■Actieradius
●Deze afstand wordt berekend op basis van
het gemiddelde brandstofverbruik. Hier-
door kan de werkelijke afstand die nog kan
worden gereden, afwijken van de weerge-
geven afstand.
●Als er een kleine hoeveelheid brandstof
wordt getankt, wordt de weergave mogelijk
niet bijgewerkt. Zet bij het tanken het con-
tact UIT. Als brandstof wordt getankt terwijl
het contact niet UIT staat, wordt de weer-
gave mogelijk niet bijgewerkt.
●Wanneer “Refuel” (tanken) wordt weerge-
geven, kunnen de resterende hoeveelheid
brandstof en de afstand die met de reste-
rende brandstof kan worden gereden niet
worden berekend.
Ga direct tanken.
■Begeleiding milieubewust bedienen
gaspedaal/“Eco Score” werkt niet wan-
neer
In de volgende gevallen werkt begeleiding
milieubewust bedienen gaspedaal/“Eco
Score” niet:
●De hybridesysteemindicator werkt niet.
●Er wordt met de auto gereden terwijl de
Dynamic Radar Cruise Control met volle-
dig snelheidsbereik is ingeschakeld.
■Weergave informatie ondersteu-
nend systeem
Hiermee kan de werkingsstatus van de
volgende systemen worden weergege-
ven:
 LTA (Lane Tracing Assist)
*
(Blz. 339)
 Dynamic Radar Cruise Control met
volledig snelheidsbereik
*
(Blz. 352)
 Cruise control
* (Blz. 363)
 Snelheidsbegrenzer
* (Blz. 366)
*: Indien aanwezig
■Aan navigatiesysteem gekop-
pelde weergave (indien aanwezig)
Hiermee kan de volgende aan het navi-
gatiesysteem gekoppelde informatie
worden weergegeven.
 Routebegeleiding
 Kompasdisplay
Hiermee kunt u een audiobron of num-
mer selecteren op het display.
■Rij-informatie
2 items die worden geselecteerd met
behulp van de instelling van de “Drive
Info Items” (rij-informatie-items)
ScoreStaafdisplay
Niet
beoor-
deeld
Laag
Hoog
Weergave informatie
ondersteunend systeem
Aan audiosysteem gekoppelde
weergave (indien aanwezig)
Weergave voertuiginformatie
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 136 Wednesday, July 29, 2020 9:01 AM

137
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
(gemiddelde rijsnelheid, afstand en
totale tijd) kunnen verticaal worden
weergegeven.
De weergegeven informatie wijzigt
overeenkomstig de instelling van “Drive
Info Type” (rij-inform
atietype) (sinds het
starten van het systeem of tussen
resets). ( Blz. 138)
Gebruik de weergegeven informatie slechts
ter referentie.
De volgende items worden weergegeven.
“Trip” (rit)
• “Average Speed” (gemiddelde rijsnel-
heid): Geeft de gemiddelde rijsnelheid
sinds het starten van het hybridesysteem
weer
*
• “Distance” (afstand): Geeft de gereden afstand sinds het starten van het hybride-
systeem weer
*
• “Total Time” (totale tijd): Geeft de verstre-ken tijd sinds het starten van het hybride-
systeem weer
*
*
: Deze items worden telkens wanneer het hybridesysteem wo rdt uitgeschakeld
gereset.
 “Total” (totaal)
• “Average Speed” (gemiddelde rijsnel-
heid): Geeft de gemiddelde rijsnelheid
sinds het resetten van de weergave weer
*
• “Distance” (afstand): Geeft de afgelegde afstand sinds het resetten van het display
weer
*
• “Total Time” (totale tijd): Geeft de verstre-
ken tijd sinds het resetten van het display
weer
*
*
: Geef om te resetten het gewenste item weer en houd ingedrukt.
■Energiemonitor
Blz. 142
■Weergave AWD-systeem (AWD-
uitvoeringen)
Weergave richting voorwielen
Geeft de mate van bediening van het stuur-
wiel en de bedieningsrich ting van het stuur-
wiel weer via wijzigingen aan de voorwielen
op het display.
Weergave koppelverdeling
Geeft de status van de aandrijving van elk
wiel weer in 6 stappen van 0 tot 5.
Weergave G-krachten*
Geeft de G-krachten op de auto en de rich-
ting ervan weer via wijzigingen aan de posi-
tie van de bal op het display.
Koers maximale G-kracht*
Dit item is gekoppeld aan de weergave van
de G-krachten; de koers van de vorige
beweging van de bal wordt weergegeven.
Houd ingedrukt om de registratie te
resetten.
Weergave doorslippen van aange-
dreven wielen
Wanneer een band doorslipt, wijzigt het
icoon ervan op het display van kleur en gaat
het knipperen.
*: Dit item wordt alleen weergegeven wan- neer de rijmodus is ingesteld op de sport-
modus.
A
B
C
D
E
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 137 Wednesday, July 29, 2020 9:01 AM

1382-1. Instrumentenpaneel
De voertuiginstellingen en de op het
scherm weergegeven informatie kun-
nen worden gewijzigd met behulp van
de bedieningstoetsen van het instru-
mentenpaneel.
■Instellen
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer .
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer het gewenste
item.
• Als de functie wordt in- en uitgescha-
keld of als het volume, enz. wordt
gewijzigd op het instelscherm, wordt
de instelling, telkens wanneer op
wordt gedrukt, gewijzigd.
• Het instelscherm wordt weergege-
ven door ingedrukt te houden en
wordt weergegeven voor functies
waarvoor informatie over de wer-
king, de informatie op het display,
enz. van een functie kan worden
geselecteerd. Se lecteer, als het
instelscherm wordt weergegeven, de
instelling of de gewenste waarde
(tijd, enz.) met behulp van .
3 Druk na het wijzigen van de instel-
lingen op van de bedie-
ningstoetsen van het
instrumentenpaneel.
■“Clock :00” (klok :00) (indien aan-
wezig) ( Blz. 125, 130)
Hiermee kunt u de klok instellen.
■ LTA (Lane Tracing Assist)
(indien aanwezig) ( Blz. 339)
Hiermee kunt u de volgende zaken
instellen.
 “Lane Center” (midden rijstrook)
Hiermee kunt u de Lane Centering-functie
in- of uitschakelen.
“Steering Assist” (stuurassistentie)
Hiermee kunt u de stuurassistentie in- of uit-
schakelen.
“Sensitivity” (gevoeligheid)
Hiermee kunt u de gevoeligheid van de Lane
Departure Alert instellen.
“Sway Warning” (waarschuwing voor
slingeren)
Hiermee kunt u de waarschuwing voor slin-
geren in- of uitschakelen.
“Sway Sensitivity” (gevoeligheid
waarschuwing voor slingeren)
Hiermee kunt u de gevoeligheid van de
waarschuwing voor slingeren instellen.
■ PCS (Pre-Crash Safety-sys-
teem) (indien aanwezig)
(Blz. 331)
Hiermee kunt u de volgende zaken
instellen.
 PCS aan/uit
Hiermee kunt u het Pre-Collision-systeem
in- of uitschakelen.
“Sensitivity” (gevoeligheid)
Hiermee kunt u het waarschuwingstijdstip
van het Pre-Crash Safety-systeem wijzigen.
Weergave instellingen
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 138 Wednesday, July 29, 2020 9:01 AM

1402-1. Instrumentenpaneel
• “Hands Free” (handsfree)
*
Hiermee kunt u de handsfree elektrisch
bedienbare achterklep in- of uitschakelen.
• “Opening Adjustment” (aanpassen ope- ning)
Selecteer de positie openen wanneer de
elektrisch bedienbare achterklep geheel is
geopend.
•“Volume”
Hiermee kunt u het volume instellen van de
zoemer die klinkt wanneer de elektrisch
bedienbare achterklep in werking is.
*: Auto's met handsfree elektrisch bedien- bare achterklep
 “TPWS” (bandenspanningswaar-
schuwingssysteem) (indien aanwe-
zig) ( Blz. 480)
• “Set Pressure” (stel bandenspanning in)
Hiermee kan het bandenspanningswaar-
schuwingssysteem worden geïnitialiseerd.
• “Change Wheel” (wielen wijzigen)
Hiermee kunt u de ingestelde identificatie-
code van de sensor van het bandenspan-
ningswaarschuwingssyst eem wijzigen. Om
deze functie te kunnen inschakelen moet
een tweede set identificatiecodes van de
sensoren van het bandenspanningswaar-
schuwingssysteem door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige worden geregistreerd.
Neem voor meer informatie over het wijzigen
van de geregistreerde identificatiecode con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■ Instellingen
 “Language” (taal)
Hiermee kunt u de taal op het multi-informa-
tiedisplay wijzigen.
“Units” (eenheden)
Hiermee kunnen de weergegeven meeteen-
heden worden gewijzigd.
“Meter Type” (type meter) (7 inch
display)
Hiermee kunt u de weergave van de snel-
heidsmeter wijzigen.
 (EV-controlelampje)
(Blz. 80)
Hiermee kunt u de werking van het EV-con-
trolelampje in- of uitschakelen.
 (Instellingen weergave rij-infor-
matie)
Hiermee kunt u de volgende zaken instellen.
• “Hybrid System” (hybridesysteem)
Hiermee kunt u de begeleiding milieubewust
bedienen gaspedaal in- en uitschakelen
(  Blz. 134).
• “Fuel Economy” (brandstofverbruik)
Hiermee kunt u de weergave van het brand-
stofverbruik wijzigen ( Blz. 134).
 (Audio-instellingen) (indien aan-
wezig)
Hiermee kunt u het scherm in- of uit-
schakelen.
 (Instellingen weergave voertui-
ginformatie)
• “Display Contents” (informatie op display)
Hiermee kunt u de volgende zaken instellen.
“Energy monitor” (energiemonitor):
Hiermee kunt u de energiemonitor in- of uit-
schakelen ( Blz. 142).
AWD (AWD-uitvoeringen):
Hiermee kunt u de weergave van het AWD-
systeem in- of uitschakelen ( Blz. 137).
• “Drive Info Type” (rij-informatietype)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 140 Wednesday, July 29, 2020 9:01 AM
