113
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
■De inbraaksensor en de helling-
sensor uitschakelen
Als u huisdieren of bewegende voor-
werpen in de auto achterlaat, moet u
ervoor zorgen dat u de inbraaksensor
en de hellingsensor uitschakelt voordat
u het alarm instelt, omdat deze senso-
ren reageren op bewegingen binnen in
de auto.
1 Zet het contact UIT.
2 Druk op de uitschakeltoets van de
inbraaksensor en hellingsensor.
Druk opnieuw op de toets om de inbraak-
sensor en de hellingsens or weer in te scha-
kelen.
Telkens wanneer de inbraaksensor en de
hellingsensor worden uitgeschakeld/inge-
schakeld, wordt er een melding weergege-
ven op het multi-informatiedisplay.
■Uitschakelen en automatisch weer
inschakelen van de inbraaksensor en
hellingsensor
●Het alarm wordt ingeschakeld zelfs wan-
neer de inbraaksensor en de hellingsensor
zijn uitgeschakeld.
●Nadat de inbraaksensor en de hellingsen-
sor uitgeschakeld zijn, worden deze
opnieuw ingeschakeld door op de start-
knop te drukken of de portieren te ontgren-
delen met de instapfunctie (indien
aanwezig) of de afstandsbediening.
●De inbraaksensor en de hellingsensor zul-
len automatisch weer worden ingescha-
keld wanneer het alarmsysteem weer
wordt ingeschakeld.
■Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●Er bevinden zich nog personen of huisdie-
ren in de auto.
●Een zijruit of het panoramadak (indien aan-
wezig) is open.
In dit geval registreert de sensor mogelijk het
volgende:
• Wind of beweging van voorwerpen, zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andere auto's
• Het bewegen van mensen buiten de auto
●Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kleding
aan kledinghaakjes, in de auto.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 113 Wednesday, July 29, 2020 9:01 AM
2
115
2

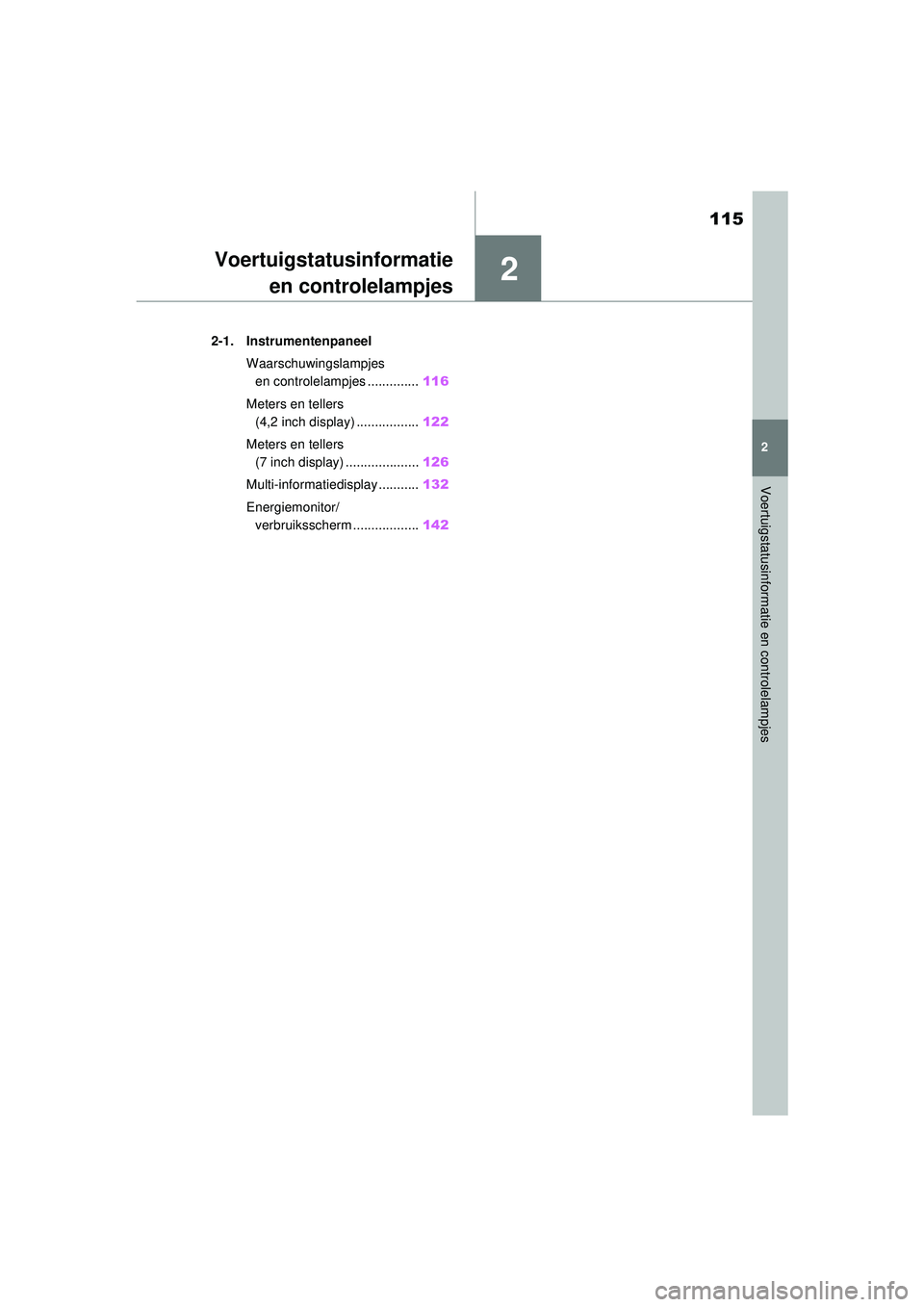

Voertuigstatusinformatie en controlelampjes
Voertuigstatusinformatieen controlelampjes
2-1. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes .............. 116
Meters en tellers (4,2 inch display) ................. 122
Meters en tellers (7 inch display) .................... 126
Multi-informatiedisplay ........... 132
Energiemonitor/ verbruiksscherm . .................142
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 115 Wednesday, July 29, 2020 9:01 AM
1162-1. Instrumentenpaneel
2-1.Instrumentenpaneel
Om de functie van alle lampjes uit te leggen, zijn in de volgende afbeelding alle
waarschuwingslampjes en controlelampjes brandend afgebeeld.
■4,2 inch display
De eenheden op de tellers en enkele indicatoren kunnen per regio verschillen.
■Met 7 inch display
Voor de weergave kan worden gekozen uit een analoge en een digitale snelheids-
meter. ( Blz. 138)
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instrumentenpaneel,
het middenpaneel en de buitenspiegels informeren de bestuurder over de
status van de diverse systemen van de auto.
Instrumentenpaneel
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 116 Wednesday, July 29, 2020 9:01 AM
119
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Dit lampje brandt op het multi-informatie-
display en er wordt een melding weerge-
geven.
*3: Het controlelampje Toyota Parking Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking Assist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende syst emen van de auto.
WAARSCHUWING
■Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaat branden als u
het hybridesysteem start, kan dat beteke-
nen dat deze systemen niet beschikbaar
zijn om u te beschermen in geval van een
ongeval, waardoor ernstig letsel zou kun-
nen ontstaan. Laat, als dit gebeurt, de
auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Controlelampjes
Controlelampje richting-
aanwijzers ( Blz. 300)
Controlelampje achterlicht
( Blz. 307)
Controlelampje grootlicht
( Blz. 308)
Controlelampje Automatic
High Beam-systeem
(indien aanwezig)
( Blz. 309)
Controlelampje mistlampen
voor (indien aanwezig)
( Blz. 312)
Controlelampje mistachter-
licht (indien aanwezig)
( Blz. 312)
Controlelampje Smart
entry-systeem met start-
knop
*1 (indien aanwezig)
( Blz. 290)
Controlelampje cruise
control ( Blz. 352, 363)
Controlelampje Dynamic
Radar Cruise Control
(indien aanwezig)
( Blz. 352)
Controlelampje cruise con-
trol SET ( Blz. 352, 363)
Controlelampje snelheids-
begrenzer (indien
aanwezig) ( Blz. 366)
Controlelampje LTA
*2
(indien aanwezig) ( 344)
Controlelampje Toyota
Parking Assist-sensor
OFF
*3, 4 (indien aanwezig)
( Blz. 384)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 119 Wednesday, July 29, 2020 9:01 AM
1202-1. Instrumentenpaneel
*1: Dit lampje brandt op het multi-informatie-display en er wordt een melding weerge-
geven.
*2: Afhankelijk van de bedr ijfscondities wijzi-
gen de kleur en de status (branden/knip-
peren) van het controlelampje.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*4: Het controlelampje Toyota Parking Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking Assist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
*5: Deze lampjes gaan branden als het con-tact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitge-
voerd. Ze gaan uit nadat het hybridesys-
teem is ingeschakeld of na enkele
seconden. Er kan een storing in een sys-
teem aanwezig zijn als de lampjes niet
gaan branden of niet uitgaan. Laat de
auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*6: Dit lampje gaat branden in de buitenspie-
gels.
*7: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat het controlelampje
gedurende 10 seconden knipperen en
blijft daarna branden.
*8: Dit lampje brandt in het centrale paneel.
Controlelampje PKSB
OFF
*3, 5 (indien aanwezig)
( Blz. 392)
(Knippert) Controlelampje Traction
Control
*5 (
Blz. 412)
Controlelampje VSC
OFF
*3, 5 ( Blz. 412)
Waarschuwingslampje
PCS
*3, 5 (indien aanwezig)
( Blz. 333)
BSM-indicatoren in de
buitenspiegels
*5, 6 (indien
aanwezig) ( Blz. 368)
Controlelampje BSM
(indien aanwezig)
( Blz. 368)
Controlelampje RCTA
OFF
*3, 5 (indien aanwezig)
( Blz. 368)
Controlelampje stand-
bystand Brake Hold-
systeem
*5 ( Blz. 304)
Controlelampje Brake
Hold-systeem in werking
*5
( Blz. 304)
Controlelampje antidiefstal-
systeem ( Blz. 87, 111)
Controlelampje READY
( Blz. 290)
Controlelampje
lage buitentemperatuur
*7
( Blz. 123, 129)
EV-controlelampje
( Blz. 80)
Waarschuwingslampje
parkeerrem ( Blz. 301)
Controlelampje EV MODE
( Blz. 294)
Controlelampje ECO-
rijmodus ( Blz. 406)
Controlelampje SPORT-
modus ( Blz. 406)
Controlelampje TRAIL
(indien aanwezig)
( Blz. 408)
Controlelampje PASSEN-
GER AIR BAG
*5, 8 (indien
aanwezig) ( Blz. 47)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 120 Wednesday, July 29, 2020 9:01 AM
121
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

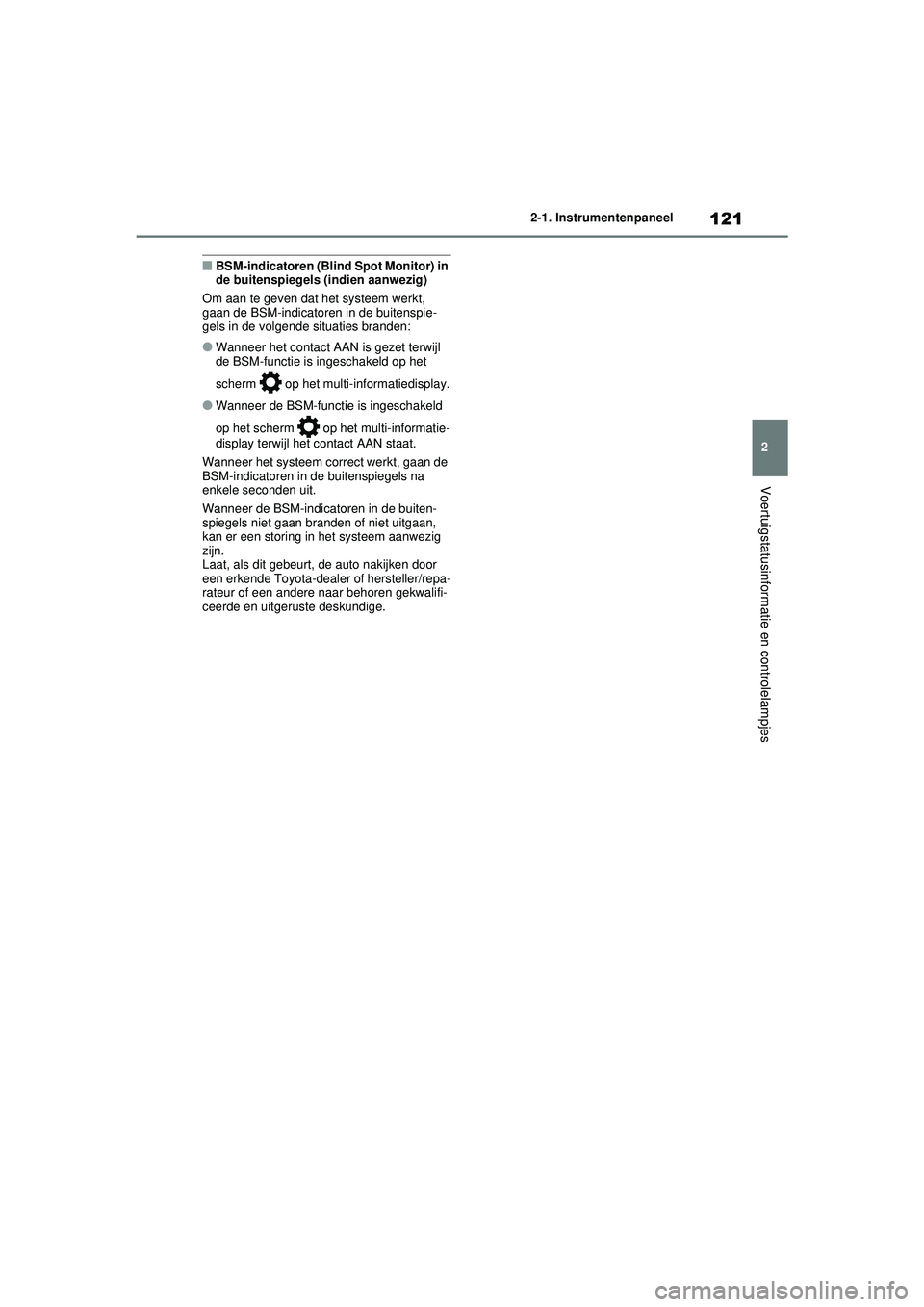

■BSM-indicatoren (Blind Spot Monitor) in
de buitenspiegels (indien aanwezig)
Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
●Wanneer het contact AAN is gezet terwijl
de BSM-functie is ingeschakeld op het
scherm op het multi-informatiedisplay.
●Wanneer de BSM-functie is ingeschakeld
op het scherm op het multi-informatie-
display terwijl het contact AAN staat.
Wanneer het systeem correct werkt, gaan de
BSM-indicatoren in de buitenspiegels na
enkele seconden uit.
Wanneer de BSM-indicatoren in de buiten-
spiegels niet gaan branden of niet uitgaan,
kan er een storing in het systeem aanwezig
zijn.
Laat, als dit gebeurt, de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 121 Wednesday, July 29, 2020 9:01 AM
1222-1. Instrumentenpaneel
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio verschillen.
Hybridesysteemindicator
Geeft de hybridesysteemindicator weer ( Blz. 123)
Buitentemperatuur ( Blz. 123)
Klok ( Blz. 125)
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden ( Blz. 132)
Geeft waarschuwingsmeldingen weer al s er zich een storing voordoet (Blz. 543)
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Weergave kilometerteller, dagteller en display regeling verlichting instrumenten-
paneel
Kilometerteller:
Geeft de totale afstand weer die met de auto is gereden
Meters en tellers (4,2 inch display)
De meters geven allerlei in formatie over het rijden.
Weergave instrumentenpaneel
A
B
C
D
E
F
G
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 122 Wednesday, July 29, 2020 9:01 AM
123
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Dagteller:
Geeft de afstand weer die met de auto gereden is
sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhankelijk va n elkaar worden gebruikt en verschillende
afstanden weergeven.
Regeling verlichting instrumentenpaneel:
Geeft de helderheid van de verl ichting van het instrumentenpaneel weer die kan worden inge-
steld.
Controlelampjes schakelstand en schakelprogramma
Geeft de geselecteerde schakelstand of het geselecteerde schakelbereik weer (Blz. 296)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
■Tellers en display worden verlicht als
Het contact AAN staat.
■Hybridesysteemindicator
READY OFF-gebied
Geeft weer dat het hybridesysteem niet in
werking is.
Laadgebied
Laat de regeneratiestatus
* zien.
De geregenereerde energie wordt gebruikt
om het batterijpakket (tractiebatterij) te laden.
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt
gemaakt van het vermogen van de benzine-
motor. De benzinemotor wordt automatisch gestopt
en opnieuw gestart onder verschillende
omstandigheden.
Eco-gebied
Laat zien dat er milieu vriendelijk wordt gere-
den.
Als u probeert om de naald tijdens het rijden
in het Eco-gebied te houden, rijdt u milieu-
vriendelijker.
Power-gebied
Laat zien dat de grens van een bereik voor
milieuvriendelijk rijden wordt overschreden
(bij rijden op vol vermogen en dergelijke).
*: Met “regenereren” wordt in deze handlei- ding het omzetten van bewegingsenergie
van de auto in elektrische energie bedoeld.
In de volgende situatie werkt de hybridesys-
teemindicator niet.
●Het controlelampje READY brandt niet.
●De selectiehendel staat in een andere
stand dan D of S.
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd.
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 20 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
H
I
A
B
C
D
E
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 123 Wednesday, July 29, 2020 9:01 AM
