4-5. Brug af systemer til sikker og let kørsel
Kørsel
I følgende situationer informerer
RSA-systemet føreren.

Når bilens hastighed overstiger
grænsen for hastighedsmedde-
lelse for den viste færdselstavle
med hastighedsbegrænsning,
fremhæves visningen af færdsel-
stavlen, og der lyder en summer.
 Når RSA-systemet registrerer et
indkørsel forbudt-skilt og regi-
strerer, at bilen er kørt ind, hvor
der er indkørsel forbudt, baseret
på oplysninger fra navigationssy-
stemets kort, blinker indkørsel
forbudt-skiltet, og der lyder en
summer. (For biler med navigati-
onssystem)
 Hvis systemet registrerer, at du
overhaler, når der er vist en
færdselstavle med overhaling
forbudt på multi-informationsdis-
playet, blinker færdselstavlen, og
der lyder en summer.
Afhængig af situationen kan trafik-
ken (kørselsretning, hastighedsen-
hed) blive registreret forkert, og en
meddelelsesfunktion vil muligvis
ikke fungere korrekt.
nIndstillingsprocedure
S. 128
nAutomatisk deaktivering af RSA-
visning af færdselstavler
Én eller flere færdselstavler deaktiveres
automatisk i følgende situationer.
lDer er ikke genkendt en ny færdsels-
tavle over en vis distance.
lVejen ændrer sig på grund af et ven-
stre- eller højresving osv.
nSituationer, hvor funktionen mulig-
vis ikke virker eller registrerer kor-
rekt
I følgende situationer fungerer RSA ikke
normalt, og genkender muligvis ikke tav-
ler, viser forkerte tavler osv. Dette er
dog ikke en fejl.
lFrontkameraet er fejljusteret på grund
af et kraftigt slag mod sensoren osv.
lDer sidder snavs, sn e, mærkater osv.
på forruden i nærheden af frontkame-
raet.
lI barskt vejr såsom kraftig regn, tåge,
sne eller sandstorme
lDer skinner lys fra en modkørende,
solen osv. på frontkameraet.
lFærdselstavlen er snavset, falmet,
bøjet eller står skævt.
lKontrasten i den elektroniske tavle er
lav.
lHele eller dele af færdselstavlen er
skjult bag blade, en stolpe osv.
lFærdselstavlen er kun synlig for front-
kameraet i kort tid.
lVejforløbet (sving, vejbaneskift osv.)
fejlvurderes.
lHvis færdselstavlen ikke passer ind i
vejforløbet, men færdselstavlen fore-
kommer lige efter en motorvejsudflet-
ning eller i en tilstødende vejbane før
fletning.
lDer sidder klistermærker bag på den
forankørende bil.
lEn færdselstavle, der ligner en færd-
selstavle, som er kompatibel med
systemet, genkendes.
lFærdselstavler for hastighedsbe-
grænsning på sideveje kan registreres
og vises (hvis de sidder i frontkamera-
ets synsfelt), mens bilen kører på den
større vej.
Meddelelsesfunktion
OM42D20DK.book Page 363 Friday, November 27, 2020 1:56 PM

3644-5. Brug af systemer til sikker og let kørsel

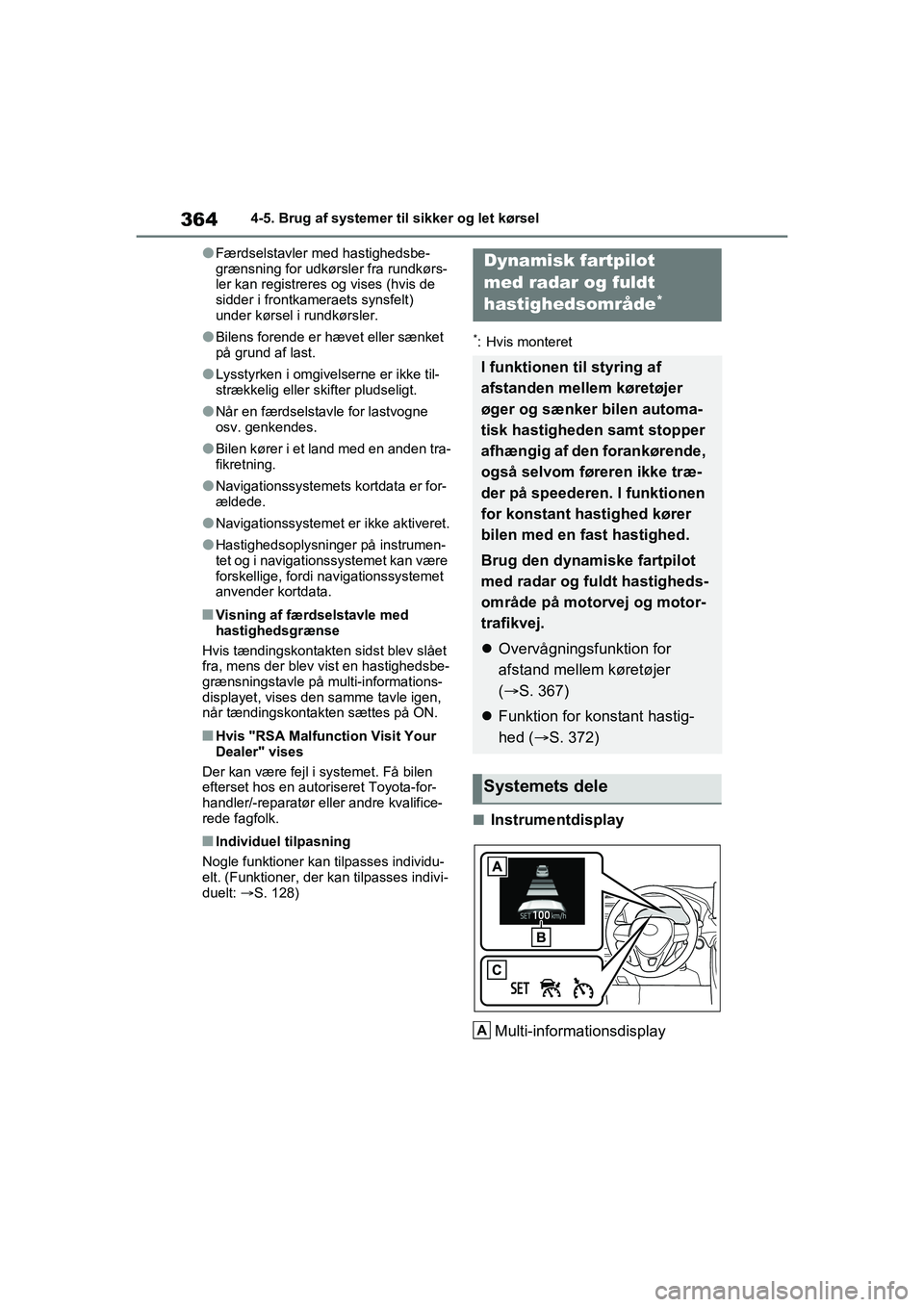

lFærdselstavler med hastighedsbe-
grænsning for udkørsler fra rundkørs-
ler kan registreres og vises (hvis de
sidder i frontkameraets synsfelt)
under kørsel i rundkørsler.
lBilens forende er hævet eller sænket
på grund af last.
lLysstyrken i omgivelserne er ikke til-
strækkelig eller skifter pludseligt.
lNår en færdselsta vle for lastvogne
osv. genkendes.
lBilen kører i et land med en anden tra-
fikretning.
lNavigationssystemets kortdata er for-
ældede.
lNavigationssystemet er ikke aktiveret.
lHastighedsoplysninger på instrumen-
tet og i navigation ssystemet kan være
forskellige, fordi navigationssystemet
anvender kortdata.
nVisning af færdselstavle med
hastighedsgrænse
Hvis tændingskontakten sidst blev slået
fra, mens der blev vist en hastighedsbe-
grænsningstavle på multi-informations-
displayet, vises den samme tavle igen,
når tændingskontakten sættes på ON.
nHvis "RSA Malfunction Visit Your
Dealer" vises
Der kan være fejl i systemet. Få bilen
efterset hos en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifice-
rede fagfolk.
nIndividuel tilpasning
Nogle funktioner kan tilpasses individu-
elt. (Funktioner, der kan tilpasses indivi-
duelt: S. 128)
*: Hvis monteret
nInstrumentdisplay
Multi-informationsdisplay
Dynamisk fartpilot
med radar og fuldt
hastighedsområde
*
I funktionen til styring af
afstanden mellem køretøjer
øger og sænker bilen automa-
tisk hastigheden samt stopper
afhængig af den forankørende,
også selvom fø reren ikke træ-
der på speederen. I funktionen
for konstant hastighed kører
bilen med en fast hastighed.
Brug den dynamiske fartpilot
med radar og fuldt hastigheds-
område på motorvej og motor-
trafikvej.
 Overvågningsfunktion for
afstand mellem køretøjer
( S. 367)
 Funktion for konstant hastig-
hed ( S. 372)
Systemets dele
A
OM42D20DK.book Page 364 Friday, November 27, 2020 1:56 PM

405
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel

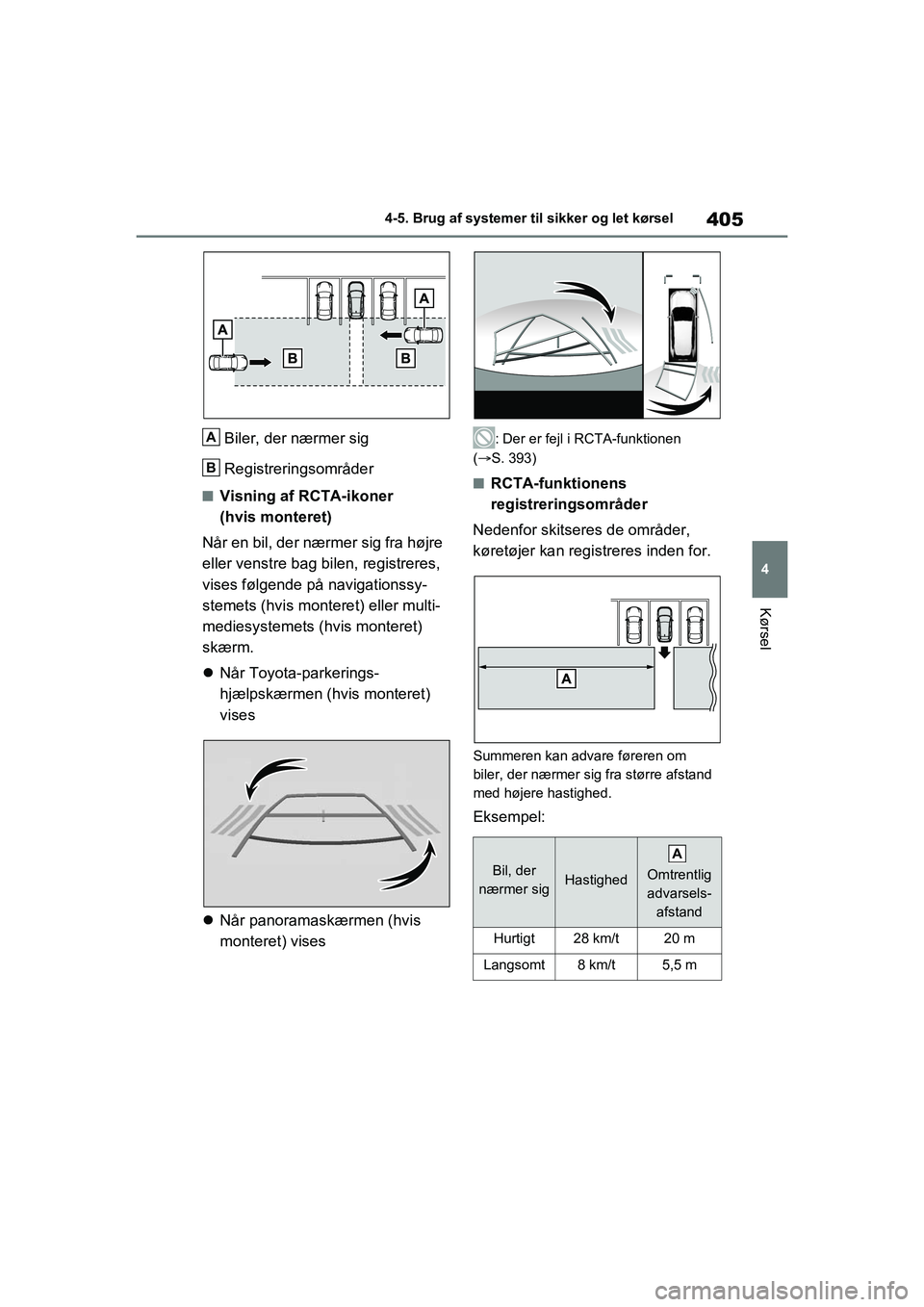

Biler, der nærmer sig
Registreringsområder
nVisning af RCTA-ikoner
(hvis monteret)
Når en bil, der nærmer sig fra højre
eller venstre bag bilen, registreres,
vises følgende på navigationssy-
stemets (hvis monteret) eller multi-
mediesystemets (hvis monteret)
skærm.
 Når Toyota-parkerings-
hjælpskærmen (hvis monteret)
vises
 Når panoramaskærmen (hvis
monteret) vises
: Der er fejl i RCTA-funktionen
(S. 393)
nRCTA-funktionens
registreringsområder
Nedenfor skitseres de områder,
køretøjer kan registreres inden for.
Summeren kan adva re føreren om
biler, der nærmer sig fra større afstand
med højere hastighed.
Eksempel:
A
B
Bil, der
nærmer sigHastighed

Omtrentlig
advarsels- afstand
Hurtigt28 km/t20 m
Langsomt8 km/t5,5 m
A
OM42D20DK.book Page 405 Friday, November 27, 2020 1:56 PM

407
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
• Ved bakning ud af en parkeringsplads i
en flad vinkel
• Umiddelbart efter, at RCTA-funktionen er slået til
• Umiddelbart efter motoren er startet
med RCTA-funktionen slået til
• Ved kørsel med anhænger
• Når sensorerne ikke kan registrere et køretøj på grund af forhindringer
lI følgende situationer kan det oftere
ske, at RCTA-funktionen unødvendigt
registrerer et køretøj og/eller objekt:
• Når et køretøj kører forbi på siden af
din bil
• Når parkeringspladsen vender ud mod en gade, og der kører biler på gaden
• Når der er kort afstand mellem din bil og metalgenstande som autoværn,
mure, skilte eller parkerede biler, som
kan reflektere elektriske bølger mod
bilen
• Når genstande (fx en cykelholder) er
monteret bag på bilen
*: Hvis monteret
nSensorernes placering og type
Hjørnesensorer for
(hvis monteret)
Midtersensorer for
(hvis monteret)
Sensorer på bageste hjørner
Midtersensorer bag
Toyota
parkeringshjælpsensor
*
Afstanden fra din bil til objek-
ter som f.eks. en mur ved
parallelparkerin g eller kørsel
ind i en garage måles af senso-
rerne og kommunikeres via
navigationssystemets eller
multi-informationsdisplayets
skærm og en summer. Kontrol-
lér altid de nærmeste omgivel-
ser, når du bruger dette
system.
Systemets dele
A
B
C
D
OM42D20DK.book Page 407 Friday, November 27, 2020 1:56 PM

4084-5. Brug af systemer til sikker og let kørsel
nSkærm
(multi-informationsdisplay)
Når sensoren registrerer et objekt,
f.eks. en mur, vises der en grafik på
multi-informationsdisplayet afhæn-
gig af objektets position og afstan-
den til det.
Registrering fra hjørnesensor
foran (hvis monteret)
Registrering fra midtersensor
foran (hvis monteret)
*1
Registrering fra hjørnesensor
bag
*2
Registrering fra midtersensor
bag
*2
*1: Vises, når gearvælgeren er i en køre- stilling.
*2: Vises, når gearvælgeren står på R
nSkærm
(audiosystemets skærm)
Når sensorerne registrerer et objekt,
f.eks. en mur, vises der en grafik i
navigationssystemet (hvis monte-
ret) eller multi-informationsdisplayet
(hvis monteret) af hængig af objek-
tets position og afstanden til det.
 Når Toyota-parkeringshjælpskær-
men (hvis monteret) vises
Der vises et forenklet billede i øverste
hjørne af skærmen, når systemet regi-
strerer en forhindring.
Når panoramaskærmen (hvis
monteret) vises
Panoramavisning*
Der vises en grafik, når panoramaskær-
men vises.
*: Der vises et forenklet billede i øverste
hjørne af skærmen, når systemet regi-
strerer en forhindring under forstørret
visning.
Undtagen panoramavisning
A
B
C
D
OM42D20DK.book Page 408 Friday, November 27, 2020 1:56 PM

4124-5. Brug af systemer til sikker og let kørsel
Diagrammet viser sensorernes regi-
streringsområde. Bemærk, at sen-
sorerne ikke kan registrere objekter,
som er ekstremt tæt på bilen.Sensorernes registreringsområde
kan ændre sig afhængig af formen
på objektet osv.
*: Hvis monteret
nVisning af afstand
Når et objekt registreres af en sensor , vises den omtrentlige afstand til objek-
tet på multi-informationsdisplayets, navigationssystemets (hvis monteret)
eller multimediesystemets (hvis mo nteret) skærm. (Efterhånden som afstan-
den til objektet bliver kort, kan afstandssegmenterne blinke).
Billederne kan afvige fra illustrationerne.
Biler uden PKSB
 Omtrentlig afstand til objekt
• Midtersensor for: 100 cm til 60 cm
• Midtersensor bag: 150 cm til 65 cm
Omtrentlig afstand til objekt
• Frontsensor: 60 cm til 47,5 cm
• Bagsensor: 65 cm til 50 cm
Omtrentlig afstand til objekt
• Frontsensor: 47,5 cm til 35 cm
• Bagsensor: 50 cm til 35 cm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
OM42D20DK.book Page 412 Friday, November 27, 2020 1:56 PM

413
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel

Omtrentlig afstand til objekt: 35 cm til 28 cm
*: Afstandssegmenterne blinker langsomt.
Omtrentlig afstand til objekt: Mindre end 28 cm
*: Afstandssegmenterne blinker hurtigt.
Biler med PKSB
 Omtrentlig afstand til objekt
• Midtersensor for: 100 cm til 63 cm
• Midtersensor bag: 150 cm til 63 cm
Omtrentlig afstand til objekt: 63 cm til 48 cm
 Omtrentlig afstand til objekt: 48 cm til 34 cm
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
OM42D20DK.book Page 413 Friday, November 27, 2020 1:56 PM

4144-5. Brug af systemer til sikker og let kørsel
Omtrentlig afstand til objekt: 34 cm til 15 cm
*: Afstandssegmenterne blinker langsomt.
Omtrentlig afstand til objekt: Mindre end 15 cm
*: Afstandssegmenterne blinker hurtigt.
nAktivering af summer og
afstand til et objekt
Der lyder en summer, når senso-
rerne er aktive.
 Summeren bipper hurtigere, i
takt med at bilen nærmer sig et
objekt.
Når bilen kommer inden for føl-
gende afstand af objektet, lyder
summeren konstant.
• Biler uden PKSB: Ca. 35 cm
• Biler med PKSB: Ca. 34 cm
 Når 2 eller flere sensorer regi-
strerer et ubevægeligt objekt
samtidigt, lyder summeren for
det nærmeste objekt.
 Biler med PKSB: Summeren
afbrydes i visse situationer,
selvom sensorerne er aktive.
(automatisk dæmpning af sum-
mer)
nDæmpning af summer (biler med
PKSB)
lAutomatisk afbrydelse af summer
Summeren afbrydes i følgende situatio-
ner, selvom sensorerne er aktive:
• Afstanden mellem bilen og det regi- strerede objekt bliver ikke kortere
(undtagen når afstanden mellem bilen
og objektet er 34 cm eller mindre).
• Bilen bevæger sig væk fra objektet.
• Der er ingen objekter, der kan regi- streres, i bilens bane.
Hvis der registreres endnu et objekt,
eller situationen ændres, mens summer-
lyden er slået fra, vil summeren lyde
igen.
lSådan slås summerlyden fra
Summerlyden kan slås fra midlertidigt
ved at trykke på på instrumentbetje-
ningsknapperne, mens multi-informati-
onsskærmen viser, at lyden kan slås fra.
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
OM42D20DK.book Page 414 Friday, November 27, 2020 1:56 PM
