2021 TOYOTA PROACE EV sensor

205
Braukšana
6
Akustiska palīdzība

Funkcija signalizē par šķēršļu klātbūtni sensoru uztveršanas zonā.Par attālumu līdz šķērslim informē pārtraukts skaņas signāls, kura biežums palielinās, automobilim tuvojoties šķērslim.Kad attālums starp automobili un šķērsli ir mazāks par aptuveni trīsdesmit centimetriem, skaņas signāls kļūst nepārtraukts.To, kurā pusē šķērslis atrodas, ļauj noteikt skaļrunis (labais vai kreisais), no kura ir dzirdams skaņas signāls.
Vizuāla palīdzība


Tā papildina akustisko signālu, rādot ekrānā joslas, kas prorgesīvi pārvietojas tuvāk automobilim (zaļa: šķērslis atrodas tālāk, dzeltena: šķērslis atrodas tuvu, sarkana: šķērslis atrodas ļoti tuvu).Kad šķērslis atrodas ļoti tuvu, ekrānā parādās "bīstamības" simbols.
Priekšējie stāvvietā
novietošanas sensori
Papildus aizmugurējiem stāvvietā novietošanas sensoriem automobilim ir arī priekšējie stāvvietā novietošanas sensori, kas nostrādā, ja, automobilim pārvietojoties ar ātrumu, kas mazāks par 10 km/h, tā priekšā tiek konstatēts
kāds šķērslis.Priekšējo stāvvietā novietošanas sensoru darbība tiek pārtraukta, ja automobilis ar ieslēgtu priekšupgaitas pārnesumu apstājas uz vairāk nekā trīs sekundēm, ja šķērslis vairs netiek uztverts vai ja automobiļa ātrums pārsniedz 10 km/h.
NOTIC E
Šķēršļa atrašanās vietu attiecībā pret automobili tā priekšā vai aizmugurē norāda tas, no kura skaļruņa (priekšējā vai aizmugurējā) ir dzirdami skaņas signāli.
Deaktivizēšana/aktivizēšana
Bez audiosistēmas


► Lai sistēmu deaktivizētu vai aktivizētu, nospiediet šo pogu.Kad sistēma ir deaktivizēta, indikators ir iedegts.
Ar audiosistēmu vai skārienekrānu
Iestatījumus maina, izmantojot automobiļa konfigurācijas izvēlni.

206
NOTIC E
Aizmugurējo stāvvietā novietošanas sensoru sistēma tiek deaktivizēta automātiski, kad automobiļa sakabes ierīcei, ievērojot ražotāja norādījumus, tiek pievienota piekabe vai velosipēdu turētājs.
Darbības ierobežojumi
Ja bagāžniekā atrodas smaga krava, automobilis var sasvērties, un tas var ietekmēt attāluma mērījumus.
Darbības traucējumi
Darbības traucējumu gadījumā, ieslēdzot atpakaļgaitas pārnesumu, instrumentu panelī iedegas šī brīdinājuma signāllampiņa, vienlaikus parādoties ziņojumam un atskanot skaņas signālam (īss signāls).Lieciet to pārbaudīt pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.
VisioPark Light
WARNI NG
Skatiet sadaļu Vispārīgi ieteikumi par braukšanas un manevrēšanas palīglīdzekļu izmantošanu.


Vizuālās atpakaļgaitas palīgsistēmas kamera tiek aktivizēta automātiski, kad tiek ieslēgts atpakaļgaitas pārnesums.Šo funkciju var papildināt stāvvietā novietošanas sensori.Attēls tiek rādīts ekrānā.

Zilās līnijas (1) rāda automobiļa platumu, ieskaitot spoguļus.Sarkanā līnija (2) rāda attālumu, kas atbilst 30 cm no aizmugurējā bufera; abas zilās līnijas rāda attālumu, kas atbilst attiecīgi 1 m (A) un 2 m (B).
WARNI NG
Tās tiek rādītas kā līnijas, kas atzīmētas "uz zemes", un tās nenorāda automobiļa pozīciju attiecībā pret augstiem objektiem (piem., citiem transportlīdzekļiem).
Nelieli attēla kropļojumi ir normāla parādība.Ir normāli, ja ekrāna apkašā ir redzama daļa no automobiļa numura zīmes.

207
Braukšana
6
NOTIC E
Atverot paceļamās vai sāniski veramās pakaļējās durvis (atkarībā no komplektācijas), ir iespējami attēlošanas traucējumi.Ja ir atvērta kāda sāniski veramo durvju vērtne, ņemiet vērā vietu, ko tā aizņem.
WARNI NG
Regulāri pārbaudiet kameras lēcas tīrību.Regulāri tīriet atpakaļskata kameru, izmantojot mīkstu, tīru audumu.
Augšējais atpakaļskats
WARNI NG
Skatiet sadaļu Vispārīgi ieteikumi par braukšanas un manevrēšanas palīglīdzekļu izmantošanu.


Tiklīdz tiek ieslēgts atpakaļgaitas pārnesums, sistēma, izmantojot automobiļa aizmugurē esošo kameru, rāda skārienekrānā skatus uz tuvāko apkārtni ap automobili.



Ekrāns ir sadalīts divās daļās, no kurām vienā ir redzams no konteksta atkarīgs skats, bet otrā skats no augšas uz tuvāko apkārtni ap automobili.Stāvvietā novietošanas sensori papildina informāciju, ko rāda skats uz automobili no augšas.Var tikt rādīti dažādi no konteksta atkarīgi skati:– standarta skats;– 180 ° skats;– tālummaiņas skats.Pēc noklusējuma ir aktivizēts automātiskais režīms.Šajā režīmā sistēma izvēlas rādīt labāko skatu (standarta vai tālummaiņas).
Skatu var mainīt jebkurā brīdī manevra laikā.Funkcijas stāvoklis netiek saglabāts, izslēdzot aizdedzi.

209
Braukšana
6
Standarta skats

Ekrānā ir redzama zona, kas atrodas aiz automobiļa.Zilās līnijas 1 rāda jūsu automobiļa platumu ar izvērstiem spoguļiem; to virziens mainās atkarībā no stūres rata pozīcijas.Sarkanā līnija 2 rāda attālumu, kas atbilst 30 cm no aizmugurējā bufera; abas zilās līnijas 3 un 4 rāda attālumu, kas atbilst attiecīgi 1 m un 2 m.Šis skats ir pieejams automātiskajā režīmā vai skata atlasīšanas izvēlnē.
Tālummaiņas skats

Manevra laikā kamera filmē apkārtni automobiļa tuvumā, lai izveidotu skatu no augšas uz automobiļa aizmugurējo daļu un tās apkārtni, lai palīdzētu apbraukt tuvumā esošus šķēršļus.Šis skats ir pieejams automātiskajā režīmā vai skata atlasīšanas izvēlnē.
NOTIC E
Var izskatīties, ka šķēršļi atrodas tālāk, nekā tas ir patiesībā.Ir svarīgi pārbaudīt, kas notiek automobiļa sānos, izmantojot spoguļus.Informāciju par apkārtni ap automobili sniedz arī aizmugurējie stāvvietā novietošanas sensori.
180 ° skats

180 ° skats atvieglo izbraukšanu atpakaļgaitā no perpendikulārās stāvvietas, ļaujot pamanīt tuvojošos transportlīdzekļus, gājējus un velosipēdistus.Šo skatu nav ieteicams izmantot visa manevra veikšanai.Tas sastāv no 3 zonām: kreisās A, vidējās B un labās C.Šis skats ir pieejams tikai skata atlasīšanas izvēlnē.

242
Ieteikumi par kopšanu un
tehnisko apkopi
Vispārīgi ieteikumi
Lai izvairītos no automobiļa bojājumiem, ievērojiet tālāk minētos ieteikumus.
Ārpuse
WARNI NG
Nekad nemazgājiet motora nodalījumu ar augstspiediena strūklas mazgāšanas iekārtu — pastāv elektrisko komponentu bojājumu risks.Nemazgājiet automobili spilgtā saules gaismā vai ļoti aukstā laikā.
NOTIC E
Mazgājot automobili automātiskajā veltņu suku automazgātavā, noteikti aizslēdziet durvis un — atkarībā no versijas — izņemiet elektronisko atslēgu un deaktivizējiet brīvroku funkciju (Brīvroku piekļuve).Lietojot augstspiediena mazgāšanas iekārtu, turiet sprauslu vismaz 30 cm attālumā no automobiļa (jo īpaši, kad mazgājat virsmas ar iesprēgājušu krāsu pārklājumu, sensorus vai blīves).Nekavējoties notīriet jebkādus traipus, kas satur ķīmiskas vielas, kuras var sabojāt automobiļa krāsu pārklājumu (tostarp koku sveķus, putnu izkārnījumus, kukaiņu sekrētu, putekšņus un darvu).Ja to attaisno vides apstākļi, mazgājiet automobili bieži, lai notīrītu sāls nosēdumus (piekrastes teritorijās), kvēpus (industriālajos apgabalos) un dubļus (slapja vai auksta klimata zonās). Šīs vielas var būt ļoti korozīvas.Ja jums nepieciešama konsultācija par grūti notīrāmu traipu likvidēšanu, izmantojot speciālus līdzekļus (piemēram, darvas traipu vai insektu noņēmējus) sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.Sīku krāsu pārklājuma bojājumu remontu ieteicams uzticēt jebkuram oficiālajam Toyota mazumtirgotājam vai Toyota pilnvarotam remontētājam, vai citam uzticamam remontētājam.
Iekšpuse
WARNI NG
Mazgājot automobili, nekad neizmantojiet ūdens šļūteni vai augstspiediena strūklu automobiļa iekšpuses tīrīšanai.Krūzēs vai citos atvērtos traukos esoši šķidrumi var izlīt, radot bojājumu risku instrumentiem un vadības elementiem,
kā arī vadības elementiem, kas atrodas viduskonsolē. Esiet piesardzīgs!
Virsbūve
Augsti spīdīgs krāsu pārklājums
WARNI NG
Neizmantojiet virsbūves tīrīšanai abrazīvus līdzekļus, šķīdinātājus, benzīnu vai eļļu.Nekādā gadījumā netīriet grūti notīrāmus traipus ar abrazīvu sūkli. Pastāv krāsu pārklājuma saskrāpēšanas risks!Neuzklājiet pulēšanas līdzekļus stiprā saules gaismā vai uz plastmasas vai gumijas sastāvdaļām.

255
Bojājuma vai avārijas gadījumā
8
► Salokiet domkratu 2 un noņemiet to.

► Ja automobilis ir attiecīgi aprīkots, pievelciet pretnozagšanas skrūvi, izmantojot riteņatslēgu 1, kurai piestiprināta uzmaucamā pretnozagšanas skrūvju atslēga 4.► Pievelciet pārējās skrūves, izmantojot tikai riteņatslēgu 1.► Noglabājiet instrumentus instrumentu futrālī.
NOTIC E
Tērauda vai mazizmēra rezerves riteņa uzstādīšana
Ja automobilis ir aprīkots ar vieglmetālu sakausējuma riteņiem, paplāksnes A nesaskaras ar tērauda vai mazizmēra
rezerves riteni. Riteni vietā notur katras skrūves koniskā saskarvirsma B.
WARNI NG
Pēc riteņa nomaiņasNoglabājiet riteni ar cauro riepu turētājā.Nekavējoties dodieties pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.Lieciet pārbaudīt cauro riepu. Pēc apskates veikšanas tehniķis jums pateiks, vai riepu iespējams salabot vai tā jānomaina.
NOTIC E
Nepieciešams deaktivizēt dažas braukšanas palīgfunkcijas, piemēram, Active Safety Brake.
NOTIC E
Ja jūsu automobilis ir aprīkots ar nepietiekama riepu gaisa spiediena noteikšanas sistēmu, pārbaudiet gaisa spiedienu riepās un atkārtoti inicializējiet sistēmu.Lai uzzinātu vairāk par nepietiekama riepu gaisa spiediena noteikšanas sistēmu, skatiet attiecīgo sadaļu.
NOTIC E
Nepietiekama riepu gaisa spiediena noteikšanas sistēmaTērauda rezerves ritenis nav aprīkots ar sensoru.
NOTIC E
Ritenis ar dekoratīvo diskuUzstādot riteni atpakaļ, uzstādiet atpakaļ tā dekoratīvo disku, vispirms novietojot ventilim paredzēto atveri pretī ventilim un tad iespiežot dekoratīvo disku vietā, ar plaukstu spiežot uz tā malām.

263
Bojājuma vai avārijas gadījumā
8
1. versija (Eco)

Tālāk aprakstītie drošinātāji var atšķirties atkarībā no automobiļa komplektācijas.
Drošinātāja N r.Nomināls(ampēri)Funkcijas
F415Signāltaure.
F520Priekšējā/aizmugurēja stikla mazgātāju sūknis.
F620Priekšējā/aizmugurēja stikla mazgātāju sūknis.
F710Aizmugurējā 12 V piederumu kontaktligzda.
Drošinātāja N r.Nomināls(ampēri)Funkcijas
F820Viens vai divi aizmugurējā stikla tīrītāji.
F10/F1130Iekšējie/ārējie slēdzējmehānismi, priekšā un aizmugurē.
F145Signalizācija, ārkārtas un tehniskās palīdzības izsaukums.
F245Skārienekrāns, atpakaļskata kamera un stāvvietā novietošanas sensori.
F2920Audiosistēma, skārienekrāns, CD atskaņotājs, navigācija.
F3215Priekšējā 12 V piederumu kontaktligzda.
2. versija (pilnā)

Tālāk aprakstītie drošinātāji var atšķirties atkarībā no automobiļa komplektācijas.
Drošinātāja N r.Nomināls(ampēri)Funkcijas
F55Skārienekrāns, atpakaļskata kamera un stāvvietā novietošanas sensori.
F820Viens vai divi aizmugurējā stikla tīrītāji.
F10/F1130Iekšējie/ārējie slēdzējmehānismi, priekšā un aizmugurē.
F123Signalizācija.

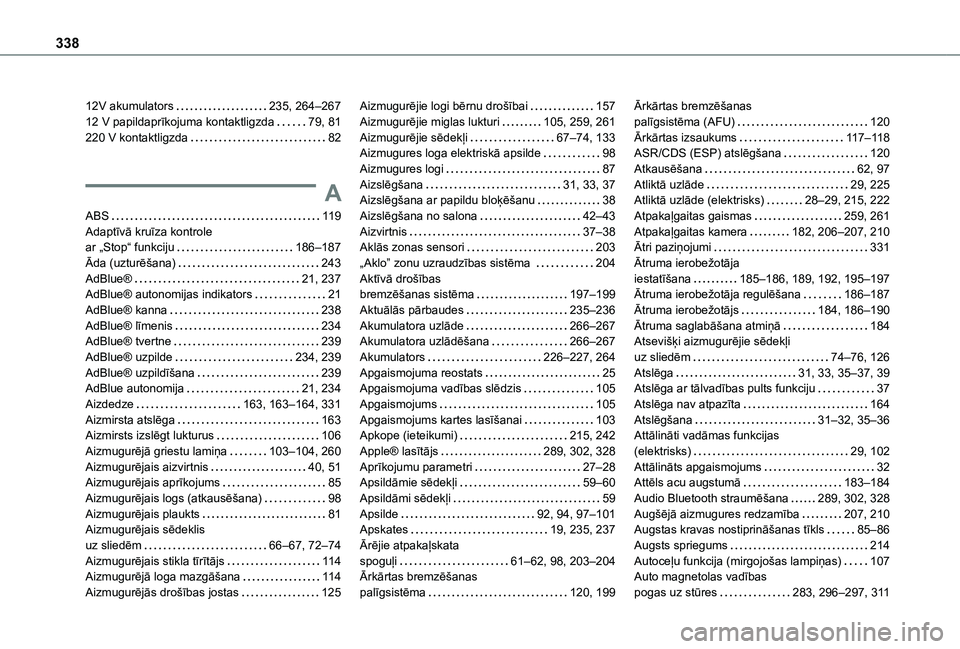

338
12V akumulators 235, 264–26712 V papildaprīkojuma kontaktligzda 79, 81220 V kontaktligzda 82
A
ABS 11 9Adaptīvā kruīza kontrole ar „Stop“ funkciju 186–187Āda (uzturēšana) 243AdBlue® 21, 237AdBlue® autonomijas indikators 21AdBlue® kanna 238AdBlue® līmenis 234AdBlue® tvertne 239AdBlue® uzpilde 234, 239AdBlue® uzpildīšana 239AdBlue autonomija 21, 234Aizdedze 163, 163–164, 331Aizmirsta atslēga 163Aizmirsts izslēgt lukturus 106
Aizmugurējā griestu lamiņa 103–104, 260Aizmugurējais aizvirtnis 40, 51Aizmugurējais aprīkojums 85Aizmugurējais logs (atkausēšana) 98Aizmugurējais plaukts 81Aizmugurējais sēdeklis uz sliedēm 66–67, 72–74Aizmugurējais stikla tīrītājs 11 4Aizmugurējā loga mazgāšana 11 4Aizmugurējās drošības jostas 125
Aizmugurējie logi bērnu drošībai 157Aizmugurējie miglas lukturi 105, 259, 261Aizmugurējie sēdekļi 67–74, 133Aizmugures loga elektriskā apsilde 98Aizmugures logi 87Aizslēgšana 31, 33, 37Aizslēgšana ar papildu bloķēšanu 38Aizslēgšana no salona 42–43Aizvirtnis 37–38Aklās zonas sensori 203„Aklo” zonu uzraudzības sistēma 204Aktīvā drošības bremzēšanas sistēma 197–199Aktuālās pārbaudes 235–236Akumulatora uzlāde 266–267Akumulatora uzlādēšana 266–267Akumulators 226–227, 264Apgaismojuma reostats 25Apgaismojuma vadības slēdzis 105Apgaismojums 105Apgaismojums kartes lasīšanai 103Apkope (ieteikumi) 215, 242
Apple® lasītājs 289, 302, 328Aprīkojumu parametri 27–28Apsildāmie sēdekļi 59–60Apsildāmi sēdekļi 59Apsilde 92, 94, 97–101Apskates 19, 235, 237Ārējie atpakaļskata spoguļi 61–62, 98, 203–204Ārkārtas bremzēšanas palīgsistēma 120, 199
Ārkārtas bremzēšanas palīgsistēma (AFU) 120Ārkārtas izsaukums 11 7–11 8ASR/CDS (ESP) atslēgšana 120Atkausēšana 62, 97Atliktā uzlāde 29, 225Atliktā uzlāde (elektrisks) 28–29, 215, 222Atpakaļgaitas gaismas 259, 261Atpakaļgaitas kamera 182, 206–207, 210Ātri paziņojumi 331Ātruma ierobežotāja iestatīšana 185–186, 189, 192, 195–197Ātruma ierobežotāja regulēšana 186–187Ātruma ierobežotājs 184, 186–190Ātruma saglabāšana atmiņā 184Atsevišķi aizmugurējie sēdekļi uz sliedēm 74–76, 126Atslēga 31, 33, 35–37, 39Atslēga ar tālvadības pults funkciju 37Atslēga nav atpazīta 164Atslēgšana 31–32, 35–36Attālināti vadāmas funkcijas
(elektrisks) 29, 102Attālināts apgaismojums 32Attēls acu augstumā 183–184Audio Bluetooth straumēšana 289, 302, 328Augšējā aizmugures redzamība 207, 210Augstas kravas nostiprināšanas tīkls 85–86Augsts spriegums 214Autoceļu funkcija (mirgojošas lampiņas) 107Auto magnetolas vadības pogas uz stūres 283, 296–297, 3 11
