 ■ÜbersichtÜbersicht 4Aufkleber 6
 ■Eco-Fahrmodus
1InstrumenteKombiinstrument 10Warn- und Kontrollleuchten 12Kontrollleuchten 18Helligkeitsregler 24Betriebsdatencomputer 24Touchscreen 26Fernbedienbare Funktionen (Electric) 28Einstellen von Datum und Uhrzeit 29
2ZugriffElektronischer Schlüssel mit Fernbedienungsfunktion und mechanischem Notschlüssel 30Entriegelung/Komplett- oder wahlweise Entriegelung 33Schutz- und Abhilfemaßnahmen 38Zentralverriegelung 41Elektrische Schiebetür(en) 43Allgemeine Empfehlungen für die Schiebetüren 44Elektrisch betätigte Schiebetür(en) 47Hecktüren 49Heckklappe 50Heckscheibe 50Alarm 50Elektrische Fensterheber 53
3Benutzerfreundlichkeit und KomfortVordersitze 542-sitzige Vordersitzbank 57Einstellung des Lenkrads 59
Spiegel 59Smart Cargo 61Vorsichtsmaßregeln für Sitze und Sitzbänke 65Feste einteilige Sitzbank 66Fester Rücksitz und Sitzbank 68Rücksitz und Sitzbank auf Schienen 70Einzelrücksitz(e) auf Schienen 73Doppelkabine, feste Sitzbank 75Doppelkabine, umklappbare Sitzbank 77Innenraumausrüstungen 78Laderaumzubehör 82Befestigungen im Sitzbereich 83Panoramaschiebedach 85Einklappbarer Schiebetisch 85Heizung und Belüftung 90Heizung 91Manuelle Klimaanlage 91Automatische Zweizonen-Klimaanlage 92Frontscheibenheizung 94Beschlagentfernung/Einteisung der Heckscheibe und/oder Außenspiegel 95Fondheizung - Klimaanlage 95Standheizung/-belüftung 96Vorklimatisierung (Electric) 99Innenraumleuchte(n) 100
4Beleuchtung und SichtbarkeitLichtschalterhebel 102Blinker 103Tagfahrlicht/Standlicht 104Scheinwerferautomatik 104Ankunfts- und Begrüßungsbeleuchtung 104Kurvenfahrlicht 105Abblendautomatik 106Scheinwerfer-Leuchtweiteneinstellung 107Innenraumbeleuchtung 108
Wischerhebel 108Wischerautomatik 11 0Wechseln von Wischblättern 111
5SicherheitAllgemeine Sicherheitsempfehlungen 11 3Warnblinkanlage 11 3Notfall bzw. Hilferuf 11 4Hupe 11 6Fußgängerhupe (Electric) 11 6Elektronisches Stabilitätsprogramm (VSC) 11 6Toyota Traction Select 11 9Sicherheitsgurte 121Airbags 125Kindersitze 128Deaktivieren des Beifahrerfrontairbags 131ISOFIX- und i-Size-Kindersitze 136i-Size-Kindersitze 148Manuelle Kindersicherung 150Elektrische Kindersicherung 151Kindersicherung an den hinteren Fenstern 151
6FahrbetriebFahrempfehlungen 152Anlassen/Abschalten des Motors 155Manuelle Feststellbremse 159Elektrische Feststellbremse 160Berganfahrhilfe 1636-Gang-Schaltgetriebe 164Schaltanzeige 164Automatikgetriebe 165Fahrmodus-Selektor (Electric) 169Betriebsarten (Electric) 170Stop & Start 171Zu geringer Reifendruck erfasst 173

5
Übersicht
4.Bedienelemente für Geschwindigkeitsregelung/Geschwindigkeitsbegrenzer/Adaptive Geschwindigkeitsregelung
5.Daumenrad für Kombiinstrument-Displaymodus
6.Steuerung der SprachsyntheseLautstärkeregelung
7.Audiosystem-Schalterhebel
Zentrale Bedientastenleiste


1.Ver-/Entriegelung von innen
2.Elektrische Schiebetür links
3.Elektrische Kindersicherung
4.Elektrische Schiebetür rechts
5.Kabinen-/Laderaum-Selektion
6.Warnblinkanlage
7.DSC/ASR-System
8.Reifendruck-Kontrollsystem
9.Stop & Start (Diesel)
Seitliche Bdientastenleiste


1.Toyota Traction Select
2.Headup-Display
3.Parksensoren
4.Zusatzheizung/Belüftungssystem (Diesel)
5.Alarm
6.Scheinwerfer-Leuchtweiteneinstellung
7.Spurwechselassistent
8.Toter-Winkel-Assistent
9.Abblendautomatik
Elektromotor

1.Ladestecker
2.Antriebsbatterie
3.Zusatzbatterie
4.Onboard-Ladegerät
5.Elektromotor
6.Ladekabel
Die Ladestecker 1 ermöglichen 3 Ladearten:– Aufladen zu Hause im Modus 2 über eine Haushaltssteckdose und das zugehörige Ladekabel 6.– Schnelles Aufladen im Modus 3 mit einer Schnellladeeinheit (Wallbox).– Superschnelles Aufladen im Modus 4 an einer öffentlichen Schnellladestation.Die 400 V-Antriebsbatterie 2 nutzt die Lithium-Ionen-Technologie. Sie speichert und liefert die für den Betrieb des Elektromotors, der Klimaanlage und der Heizung erforderliche Energie. Deren Ladezustand wird durch eine Anzeige und eine

19
Instrumente
1
NOTIC E
Die angegebene Entfernung (in Meilen oder Kilometern) wird nach der zurückgelegten Strecke und der seit dem letzten Service verstrichenen Zeit berechnet.Der Alarm kann kurz vor dem Fälligkeitsdatum ausgelöst werden.
Kühlmittel-
Temperaturanzeige(Diesel)

Bei laufendem Motor:– In Zone A ist die Temperatur in Ordnung.– In Zone B ist die Temperatur zu hoch. Die zugehörige Warnleuchte und die STOP-Warnleuchte leuchten rot im Kombiinstrument auf, begleitet von einer Warnmeldung und einem Warnton.Halten Sie das Fahrzeug umgehend an einer sicheren Stelle an.
Warten Sie ein paar Minuten, bevor Sie den Motor ausschalten.
WARNI NG
Nach dem Ausschalten der Zündung vorsichtig die Motorhaube öffnen und den Kühlmittelstand prüfen.
NOTIC E
Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
Kontrolle
Nach einer Fahrt von mehreren Minuten steigen die Temperatur und der Druck im Kühlsystem.Nachfüllen:► Lassen Sie den Motor mindestens eine Stunde abkühlen.► Lösen Sie den Deckel um zwei Umdrehungen, um den Druck entweichen zu lassen.► Sobald der Druck abgebaut ist, den Deckel abnehmen.► Füllen Sie bis zur "MAX"-Markierung auf.Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im
betreffenden Abschnitt.
WARNI NG
Vorsicht! Beim Nachfüllen des Kühlmittels besteht Gefahr von Verbrennungen. Nicht über den maximalen Flüssigkeitsstand (am Behälter markiert) auffüllen.
Motorölstandanzeige
(Abhängig von Version)Bei Versionen mit elektronischer Ölmessung wird der Ölstand beim Einschalten der Zündung zusammen mit Wartungshinweisen für ein paar Sekunden angezeigt.
NOTIC E
Die Pegelmessung ist nur akkurat, wenn sich das Fahrzeug auf ebenem Grund befindet und der Motor bereits mehr als 30 Minuten ausgeschaltet war.
Ölstand OK

Dies wird durch eine Meldung auf dem Kombiinstrument angezeigt.

22
WARNI NG
Um den Motor wieder starten zu können, kontaktieren Sie bitte einen Toyota-Vertragshändler, eine Toyota-Vertragswerkstatt oder eine andere zuverlässige Werkstatt.

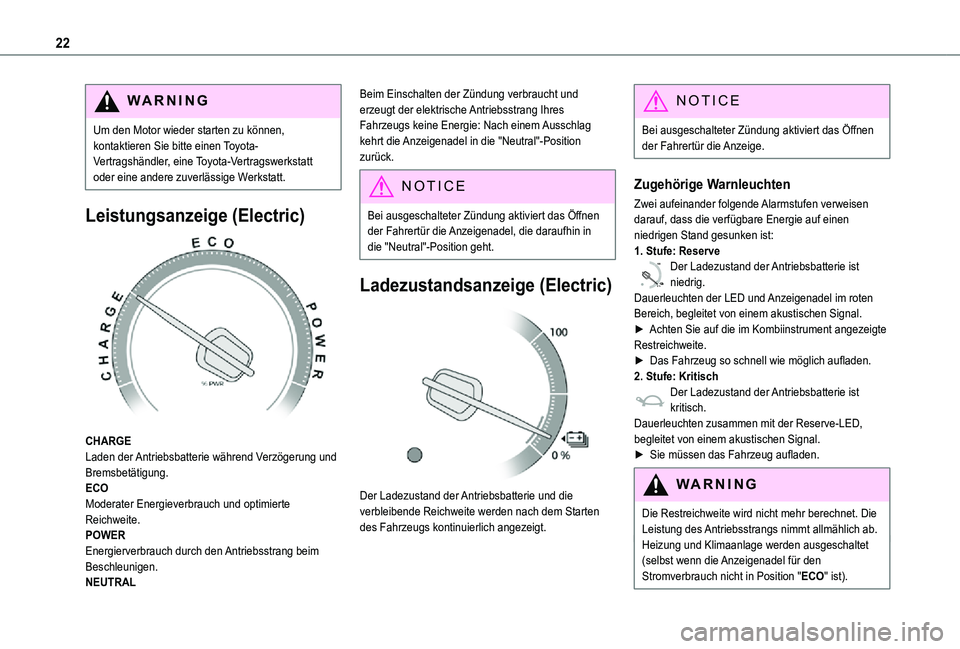

Leistungsanzeige (Electric)

CHARGELaden der Antriebsbatterie während Verzögerung und Bremsbetätigung.ECOModerater Energieverbrauch und optimierte Reichweite.POWER
Energierverbrauch durch den Antriebsstrang beim Beschleunigen.NEUTRAL
Beim Einschalten der Zündung verbraucht und erzeugt der elektrische Antriebsstrang Ihres Fahrzeugs keine Energie: Nach einem Ausschlag kehrt die Anzeigenadel in die "Neutral"-Position zurück.
NOTIC E
Bei ausgeschalteter Zündung aktiviert das Öffnen der Fahrertür die Anzeigenadel, die daraufhin in
die "Neutral"-Position geht.
Ladezustandsanzeige (Electric)

Der Ladezustand der Antriebsbatterie und die verbleibende Reichweite werden nach dem Starten des Fahrzeugs kontinuierlich angezeigt.
NOTIC E
Bei ausgeschalteter Zündung aktiviert das Öffnen der Fahrertür die Anzeige.
Zugehörige Warnleuchten
Zwei aufeinander folgende Alarmstufen verweisen darauf, dass die verfügbare Energie auf einen niedrigen Stand gesunken ist:1. Stufe: Reserve
0 %
100
Der Ladezustand der Antriebsbatterie ist niedrig.Dauerleuchten der LED und Anzeigenadel im roten Bereich, begleitet von einem akustischen Signal.►
Achten Sie auf die im Kombiinstrument angezeigte Restreichweite.► Das Fahrzeug so schnell wie möglich aufladen.2. Stufe: KritischDer Ladezustand der Antriebsbatterie ist kritisch.Dauerleuchten zusammen mit der Reserve-LED, begleitet von einem akustischen Signal.
► Sie müssen das Fahrzeug aufladen.
WARNI NG
Die Restreichweite wird nicht mehr berechnet. Die Leistung des Antriebsstrangs nimmt allmählich ab.Heizung und Klimaanlage werden ausgeschaltet (selbst wenn die Anzeigenadel für den Stromverbrauch nicht in Position "ECO" ist).

30
Elektronischer Schlüssel mit
Fernbedienungsfunktion und
mechanischem Notschlüssel
NOTIC E
Falls eine der Türen oder der Laderaum noch offen ist oder der elektronische Schlüssel des Smart Entry & Start-Systems sich im Innenraum befindet, erfolgt keine Zentralverriegelung.Falls das Fahrzeug mit einem Alarm ausgestattet ist, spricht dieser nach 45 Sek. an.
NOTIC E
Falls das Fahrzeug zwar entriegelt wird, aber weder Türen noch Heckklappe danach geöffnet werden, verriegelt sich das Fahrzeug automatisch nach etwa 30 Sekunden erneut. Falls das Fahrzeug mit einem Alarm ausgestattet ist, wird dieser automatisch wieder scharf gestellt.
NOTIC E
Die automatische Außenspiegel-Ein-/Ausklappfunktion kann von jedem autorisierten Toyota-Händler, einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt deaktiviert werden.
WARNI NG
Aus Sicherheitsgründen das Fahrzeug niemals, auch nur für kurze Zeit, ohne den elektronischen Schlüssel (Smart Entry & Start) verlassen, sondern den Schlüssel stets mitnehmen.Falls sich der Schlüssel bei entriegeltem Fahrzeug in einer der definierten Erfassungszonen befindet, besteht Gefahr eines Diebstahls des Fahrzeugs.
Falls eine Tür (ausgenommen rechte Hecktür) nicht korrekt geschlossen ist:– Bei stehendem Fahrzeug mit laufendem Motor schaltet sich die Warnleuchte ein und eine Warnmeldung wird für einige Sekunden eingeblendet. – Sobald das Fahrzeug losfährt (Geschwindigkeit überschreitet 10 km/h) leuchtet diese Warnleuchte auf, begleitet von einem Warnton sowie einer für einige Sekunden eingeblendeten Warnmeldung.
Fernbedienungsschlüssel
Dieses System erlaubt eine Entriegelung und Verriegelung des Fahrzeugs über das Türschloss
sowie über die Fernbedienung.Zudem können Sie damit das Fahrzeug orten, den Tankdeckel abnehmen/aufsetzen, den Motor aus- und einschalten sowie das Diebstahlschutzsystem scharfstellen bzw. abschalten.
NOTIC E
Bei eingeschalteter Zündung sind die Knöpfe der Fernbedienung funktionslos.
Ein- / Ausklappen des mechanischen
Schlüssels

► Diesen Knopf drücken, um den Schlüssel ein- oder auszuklappen.
WARNI NG
Wird dieser Knopf nicht gedrückt, könnte die Fernbedienung beschädigt werden.
Smart Entry & Start
Dieses System erlaubt eine Fernentriegelung und Fernverriegelung des Fahrzeugs.Es dient auch zum Orten des Fahrzeugs sowie zum Anlassen des Motors. Darüber hinaus gewährt es Diebstahlschutz.
Mechanischer Schlüssel
Er dient bei Ausfall der Fernbedienung zum Ver- und
Entriegeln des Fahrzeugs:– Fernbedienungsbatterie entladen, Fahrzeugbatterie entladen oder abgeklemmt usw.

31
Zugriff
2
– Fahrzeug befindet sich in einer Zone mit starken elektromagnetischen Interferenzen.
► Diesen Knopf 1 ziehen und dabei den mechanischen Schlüssel 2 aus dem Gehäuse nehmen.
NOTIC E
Falls der Alarm scharfgestellt ist, ertönt er beim Öffnen einer Tür mit dem Schlüssel (mechanischer Schlüssel in der Fernbedienung) und stoppt, sobald Sie die Zündung einschalten.
Elektronischer Schlüssel (Elektronischer
Schlüssel ("Smart Entry & Start") an Ihrer
Person

Dieses System erlaubt das Entriegeln, Verriegeln des Fahrzeugs und Starten des Motors, solange sich der elektronische Schlüssel in der Erfassungszone "A" befindet.
NOTIC E
Bei Einschalten der Zündung (Zubehör) mit dem START/STOP-Knopf wird die Freihandbetätigung deaktiviert und ein Öffnen der Türen unmöglichFür weitere Informationen zu Starten/Ausschalten des Motors Smart Entry & Start und insbesondere die Position "Zündung Ein" siehe den betreffenden Abschnitt.
Orten des Fahrzeugs
Diese Funktion hilft Ihnen, das verriegelte Fahrzeug aus der Ferne zu lokalisieren:– Die Fahrtrichtungsanzeiger blinken für etwa 10 Sek.– Die Innenraumleuchten schalten sich ein.► Diese Taste drücken.
Fernbedienung der
Beleuchtung
Falls im Fahrzeug vorhanden.Durch kurzes Drücken dieser Taste an der Fernbedienung wird die Beleuchtung eingeschaltet (Standlicht, Abblendlicht und Kennzeichenbeleuchtung).Eine zweite Betätigung dieser Taste vor Ablauf einer bestimmten Zeitspanne deaktiviert die fernbediente Beleuchtung.

34
Entriegelung/
Komplettentriegelung
NOTIC E
Die Entriegelung wird durch schnelles Blinken der Fahrtrichtungsanzeiger für ein paar Sekunden bestätigt.Je nach Version klappen die Türspiegel aus und der Alarm deaktiviert sich.
Mit dem Schlüssel
► Zur vollständigen Entriegelung des Fahrzeugs den Schlüssel in das linke Vordertürschloss stecken und in Richtung Fahrzeugfront drehen.Falls das Fahrzeug über einen Alarm verfügt, wird dieser nicht deaktiviert. Durch das Öffnen der Tür spricht der Alarm an, der durch Einschalten der Zündung gestoppt werden kann.
Mit Fernbedienung
► Drücken Sie je nach Ausstattung
eine dieser Tasten, um das Fahrzeug zu entriegeln.
Verwendung der Fernbedienung bei
elektrischen Schiebetür(en)
► Zur vollständigen Entriegelung des Fahrzeugs und zum Öffnen der Seitentür diese Taste drücken und halten, bis die Tür geöffnet ist.
Bei mitgeführtem Smart Entry &
Start-Fernbedienungsschlüssel
Zum Entriegeln des Fahrzeugs muss sich die Fernbedienung in Erfassungszone A befinden.► Zum vollständigen Entriegeln des Fahrzeugs mit der Hand hinter einen der Türgriffe (Vordertür(en), manuelle Schiebetür(en) oder linke Hecktür) greifen und den Griff ziehen, um die betreffende Tür zu öffnen.
Mit elektrischen Schiebetür(en)


► Bei mitgeführter Smart Entry & Start mit der Hand hinter den Griff greifen, um das Fahrzeug zu entriegeln, dann den Griff ziehen und wieder freigeben. Dadurch wird die betreffende Tür geöffnet.
Mit Heckklappe


► Bei mitgeführter Smart Entry & Start zum Entriegeln des Fahrzeugs den Heckklappengriff ziehen und die Heckklappe zum Öffnen anheben.
Bei Heckklappe mit aufklappbarer Heckscheibe


► Bei mitgeführter Smart Entry & Start zum Entriegeln des Fahrzeugs die Entriegelungstaste zum Öffnen der Heckscheibe in der Heckklappe drücken. Die Heckscheibe öffnet sich etwas; zum vollständigen Öffnen anheben.

35
Zugriff
2

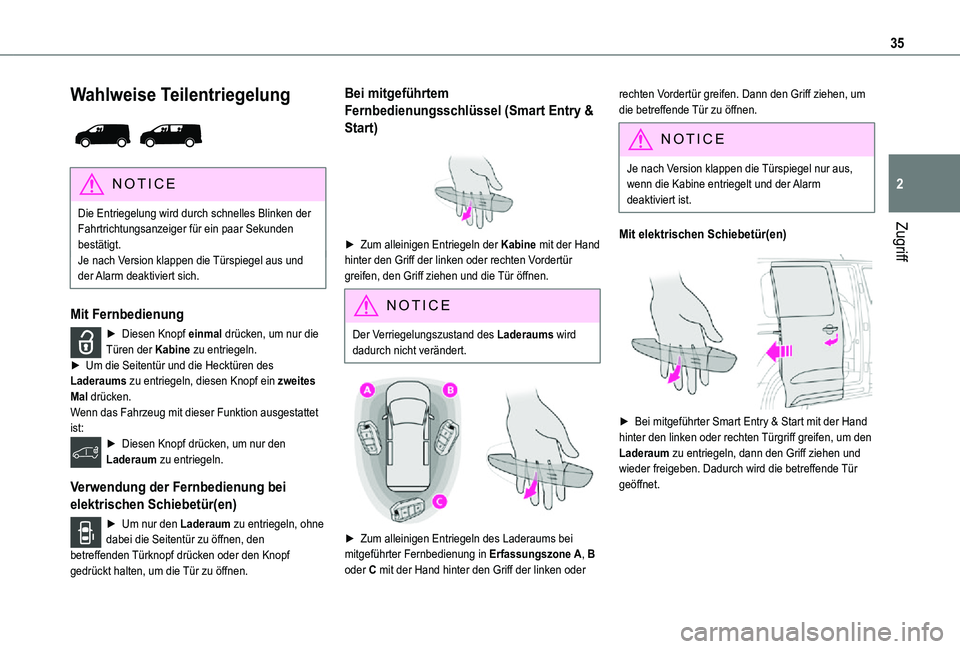

Wahlweise Teilentriegelung

NOTIC E
Die Entriegelung wird durch schnelles Blinken der Fahrtrichtungsanzeiger für ein paar Sekunden bestätigt.Je nach Version klappen die Türspiegel aus und der Alarm deaktiviert sich.
Mit Fernbedienung
► Diesen Knopf einmal drücken, um nur die Türen der Kabine zu entriegeln.► Um die Seitentür und die Hecktüren des Laderaums zu entriegeln, diesen Knopf ein zweites Mal drücken.Wenn das Fahrzeug mit dieser Funktion ausgestattet ist:► Diesen Knopf drücken, um nur den Laderaum zu entriegeln.
Verwendung der Fernbedienung bei
elektrischen Schiebetür(en)
► Um nur den Laderaum zu entriegeln, ohne dabei die Seitentür zu öffnen, den
betreffenden Türknopf drücken oder den Knopf gedrückt halten, um die Tür zu öffnen.
Bei mitgeführtem
Fernbedienungsschlüssel (Smart Entry &
Start)

► Zum alleinigen Entriegeln der Kabine mit der Hand hinter den Griff der linken oder rechten Vordertür greifen, den Griff ziehen und die Tür öffnen.
NOTIC E
Der Verriegelungszustand des Laderaums wird dadurch nicht verändert.


► Zum alleinigen Entriegeln des Laderaums bei
mitgeführter Fernbedienung in Erfassungszone A, B oder C mit der Hand hinter den Griff der linken oder
rechten Vordertür greifen. Dann den Griff ziehen, um die betreffende Tür zu öffnen.
NOTIC E
Je nach Version klappen die Türspiegel nur aus, wenn die Kabine entriegelt und der Alarm deaktiviert ist.
Mit elektrischen Schiebetür(en)


► Bei mitgeführter Smart Entry & Start mit der Hand hinter den linken oder rechten Türgriff greifen, um den Laderaum zu entriegeln, dann den Griff ziehen und wieder freigeben. Dadurch wird die betreffende Tür geöffnet.
