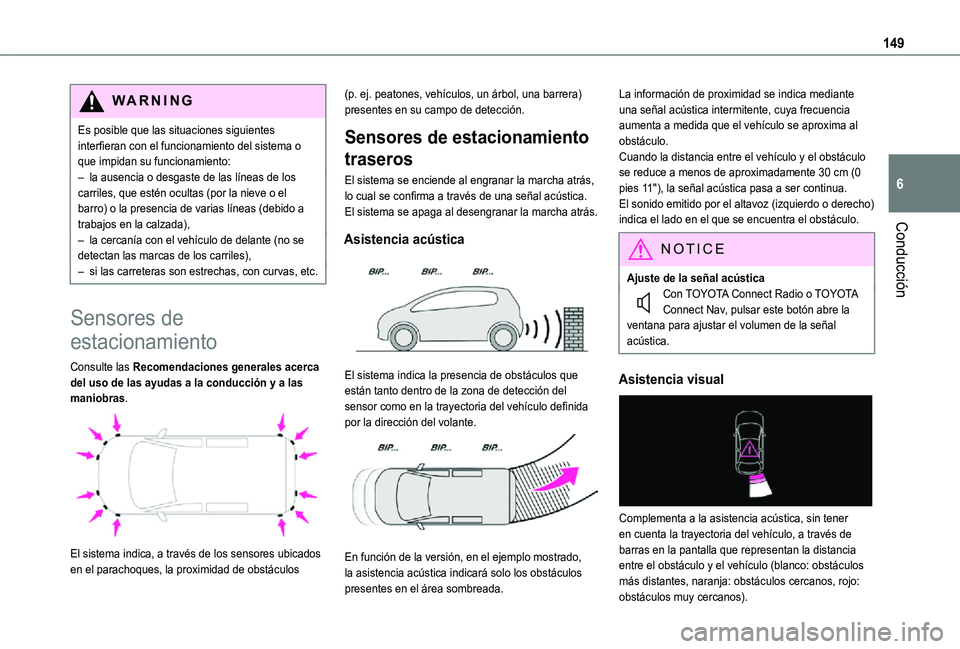

149
Conducción
6
WARNI NG
Es posible que las situaciones siguientes interfieran con el funcionamiento del sistema o que impidan su funcionamiento:– la ausencia o desgaste de las líneas de los carriles, que estén ocultas (por la nieve o el barro) o la presencia de varias líneas (debido a trabajos en la calzada),– la cercanía con el vehículo de delante (no se detectan las marcas de los carriles),– si las carreteras son estrechas, con curvas, etc.
Sensores de
estacionamiento
Consulte las Recomendaciones generales acerca del uso de las ayudas a la conducción y a las maniobras.

El sistema indica, a través de los sensores ubicados en el parachoques, la proximidad de obstáculos
(p. ej. peatones, vehículos, un árbol, una barrera) presentes en su campo de detección.
Sensores de estacionamiento
traseros
El sistema se enciende al engranar la marcha atrás, lo cual se confirma a través de una señal acústica.El sistema se apaga al desengranar la marcha atrás.
Asistencia acústica

El sistema indica la presencia de obstáculos que están tanto dentro de la zona de detección del sensor como en la trayectoria del vehículo definida por la dirección del volante.

En función de la versión, en el ejemplo mostrado, la asistencia acústica indicará solo los obstáculos presentes en el área sombreada.
La información de proximidad se indica mediante una señal acústica intermitente, cuya frecuencia aumenta a medida que el vehículo se aproxima al obstáculo.Cuando la distancia entre el vehículo y el obstáculo se reduce a menos de aproximadamente 30 cm (0 pies 11"), la señal acústica pasa a ser continua.El sonido emitido por el altavoz (izquierdo o derecho) indica el lado en el que se encuentra el obstáculo.
NOTIC E
Ajuste de la señal acústicaCon TOYOTA Connect Radio o TOYOTA Connect Nav, pulsar este botón abre la ventana para ajustar el volumen de la señal acústica.
Asistencia visual

Complementa a la asistencia acústica, sin tener en cuenta la trayectoria del vehículo, a través de barras en la pantalla que representan la distancia entre el obstáculo y el vehículo (blanco: obstáculos más distantes, naranja: obstáculos cercanos, rojo:
obstáculos muy cercanos).

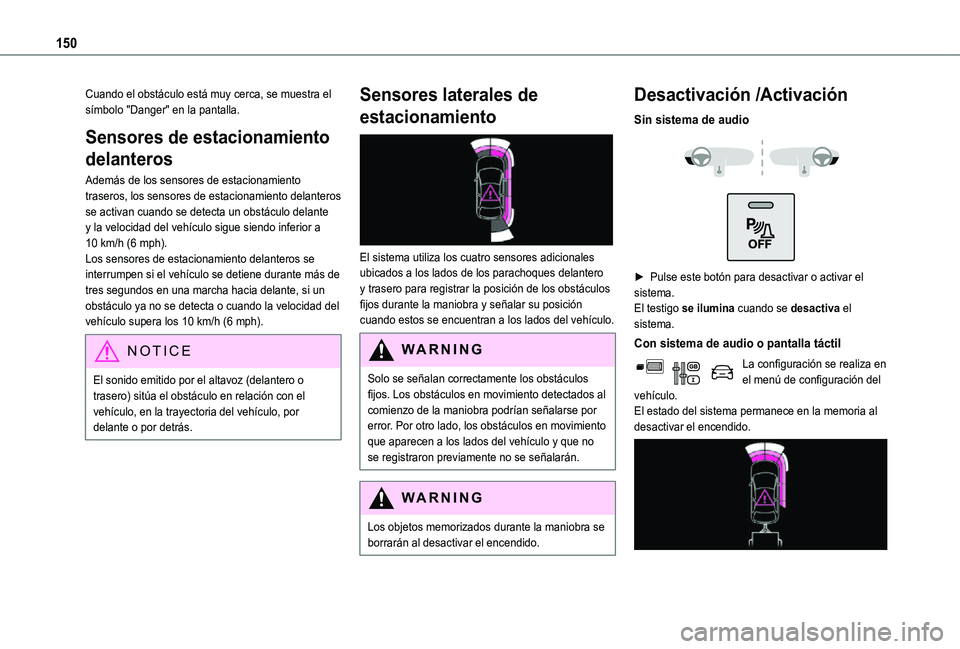

150
Cuando el obstáculo está muy cerca, se muestra el símbolo "Danger" en la pantalla.
Sensores de estacionamiento
delanteros
Además de los sensores de estacionamiento traseros, los sensores de estacionamiento delanteros se activan cuando se detecta un obstáculo delante y la velocidad del vehículo sigue siendo inferior a 10 km/h (6 mph).Los sensores de estacionamiento delanteros se interrumpen si el vehículo se detiene durante más de tres segundos en una marcha hacia delante, si un obstáculo ya no se detecta o cuando la velocidad del vehículo supera los 10 km/h (6 mph).
NOTIC E
El sonido emitido por el altavoz (delantero o trasero) sitúa el obstáculo en relación con el vehículo, en la trayectoria del vehículo, por delante o por detrás.
Sensores laterales de
estacionamiento

El sistema utiliza los cuatro sensores adicionales ubicados a los lados de los parachoques delantero y trasero para registrar la posición de los obstáculos fijos durante la maniobra y señalar su posición cuando estos se encuentran a los lados del vehículo.
WARNI NG
Solo se señalan correctamente los obstáculos fijos. Los obstáculos en movimiento detectados al comienzo de la maniobra podrían señalarse por error. Por otro lado, los obstáculos en movimiento que aparecen a los lados del vehículo y que no se registraron previamente no se señalarán.
WARNI NG
Los objetos memorizados durante la maniobra se borrarán al desactivar el encendido.
Desactivación /Activación
Sin sistema de audio


► Pulse este botón para desactivar o activar el sistema.El testigo se ilumina cuando se desactiva el sistema.
Con sistema de audio o pantalla táctil
La configuración se realiza en el menú de configuración del vehículo.El estado del sistema permanece en la memoria al desactivar el encendido.

151
Conducción
6
NOTIC E
El sistema de sensores de estacionamiento traseros se desactivará automáticamente si se conecta un remolque o un portabicicletas a un dispositivo de remolque instalado según las recomendaciones del fabricante.En este caso, se mostrará el contorno de un remolque en la parte trasera de la imagen del vehículo.
Los sensores de estacionamiento se desactivan cuando la función Park Assist está midiendo un espacio.Si desea obtener más información acerca del Park Assist, consulte la sección correspondiente.
Límites de funcionamiento
Si el maletero está muy cargado, el vehículo podría inclinarse, lo cual podría afectar a las mediciones de distancia.
Fallo de funcionamiento
En caso de que se produzca un fallo al engranar la marcha atrás, este testigo de advertencia se enciende en el panel de instrumentos acompañado por un mensaje en pantalla y una señal acústica (pitido corto).Póngase en contacto con un concesionario TOYOTA o con un taller cualificado para revisar el sistema.
Top Rear Vision
Consulte las Recomendaciones generales acerca del uso de las ayudas a la conducción y a las maniobras.

En cuanto engrane la marcha atrás con el motor en marcha, este sistema mostrará vistas de los alrededores de su vehículo en la pantalla táctil mediante una cámara situada en la parte posterior del vehículo.


La pantalla se divide en dos partes con una vista contextual y una vista desde la parte superior del vehículo y sus alrededores más cercanos.Los sensores de aparcamiento complementan la información de la vista desde la parte superior del vehículo.Es posible que se visualicen varias vistas contextuales:– Vista estándar.– Vista de 180°.– Vista de zoom.El modo AUTO está activado por defecto.En este modo, el sistema escoge mostrar la mejor vista (estándar o de zoom).Puede cambiar el tipo de vista cuando lo desee durante una maniobra.El estado de la función no se guarda al desactivar el encendido.
Principio de funcionamiento

Mediante la cámara trasera, se graba el entorno cercano del vehículo durante las maniobras a baja velocidad.

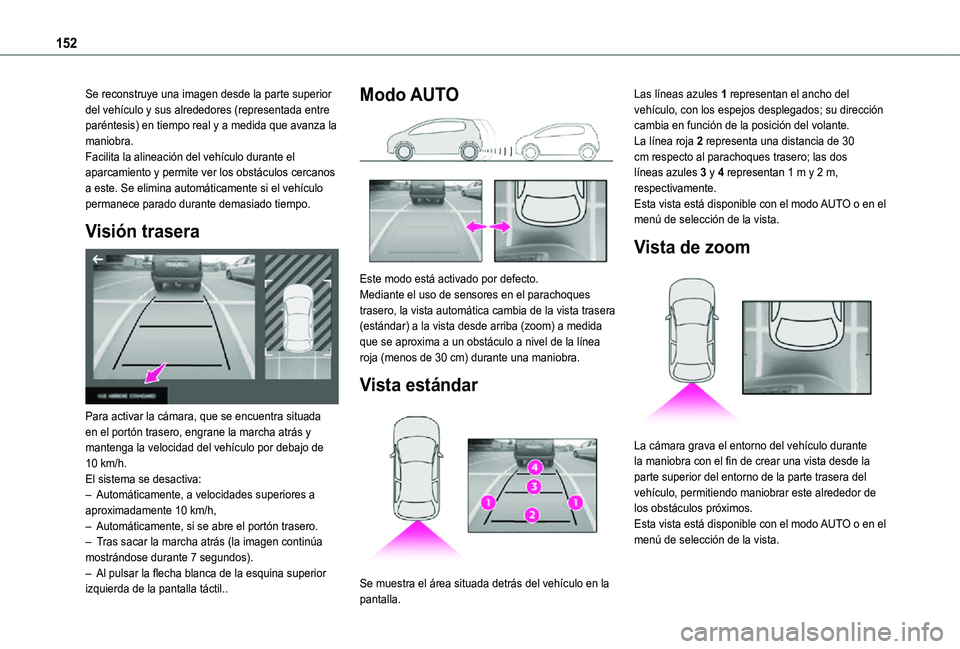

152
Se reconstruye una imagen desde la parte superior del vehículo y sus alrededores (representada entre paréntesis) en tiempo real y a medida que avanza la maniobra.Facilita la alineación del vehículo durante el aparcamiento y permite ver los obstáculos cercanos a este. Se elimina automáticamente si el vehículo permanece parado durante demasiado tiempo.
Visión trasera

Para activar la cámara, que se encuentra situada en el portón trasero, engrane la marcha atrás y mantenga la velocidad del vehículo por debajo de 10 km/h.El sistema se desactiva:– Automáticamente, a velocidades superiores a aproximadamente 10 km/h,– Automáticamente, si se abre el portón trasero.– Tras sacar la marcha atrás (la imagen continúa mostrándose durante 7 segundos).– Al pulsar la flecha blanca de la esquina superior izquierda de la pantalla táctil..
Modo AUTO

Este modo está activado por defecto.Mediante el uso de sensores en el parachoques trasero, la vista automática cambia de la vista trasera (estándar) a la vista desde arriba (zoom) a medida que se aproxima a un obstáculo a nivel de la línea roja (menos de 30 cm) durante una maniobra.
Vista estándar

Se muestra el área situada detrás del vehículo en la
pantalla.
Las líneas azules 1 representan el ancho del vehículo, con los espejos desplegados; su dirección cambia en función de la posición del volante.La línea roja 2 representa una distancia de 30 cm respecto al parachoques trasero; las dos líneas azules 3 y 4 representan 1 m y 2 m, respectivamente.Esta vista está disponible con el modo AUTO o en el menú de selección de la vista.
Vista de zoom

La cámara grava el entorno del vehículo durante la maniobra con el fin de crear una vista desde la parte superior del entorno de la parte trasera del vehículo, permitiendo maniobrar este alrededor de los obstáculos próximos.Esta vista está disponible con el modo AUTO o en el menú de selección de la vista.

153
Conducción
6
NOTIC E
Es posible que parezca que los obstáculos están más lejos de lo que realmente se encuentran.Durante las maniobras, resulta importante mirar hacia los lados del vehículo mediante los espejos.Los sensores de aparcamiento traseros también proporcionan información sobre los alrededores del vehículo.
Vista de 180°

La vista de 180° facilita salir marcha atrás de un estacionamiento señalizado, permitiendo ver el acercamiento de vehículos, peatones y ciclistas.Esta vista no se recomienda para llevar a cabo una
maniobra completa.
Está compuesta por 3 áreas: izquierda A, central B y derecha C.Esta vista solo está disponible desde el menú de selección de la vista.
Park Assist
Consulte las Recomendaciones generales acerca del uso de las ayudas a la conducción y a las maniobras.Este sistema proporciona asistencia activa para el estacionamiento en vehículos que disponen de cambio manual: detecta un espacio de estacionamiento, gira el volante en la dirección adecuada para aparcar en este espacio mientras el conductor controla la dirección de conducción, las marchas, la aceleración y la frenada.Para ayudar al conductor a supervisar las maniobras correctas, el sistema acciona la visualización de Top Rear Vision y la activación de los sensores de aparcamiento.El sistema lleva a cabo las mediciones de espacios de aparcamiento disponibles y los cálculos de las
distancias hasta obstáculos utilizando sensores ultrasónicos integrados en los parachoques delantero y trasero del vehículo.

El sistema ayuda con las siguientes maniobras:
A.Acceso a un espacio de aparcamiento en "paralelo"
B.Abandono de un espacio de aparcamiento en "paralelo"
C.Acceso a un espacio de "aparcamiento señalizado"
Funcionamiento
► Al acercarse a una zona de aparcamiento, reduzca la velocidad de su vehículo hasta los 30 km/h (19 mph) como máximo.
Activación de la función
La función se activa mediante
el menú de configuración del vehículo.
WARNI NG
La activación de la función desactiva el Sistema
de vigilancia de ángulo muerto.

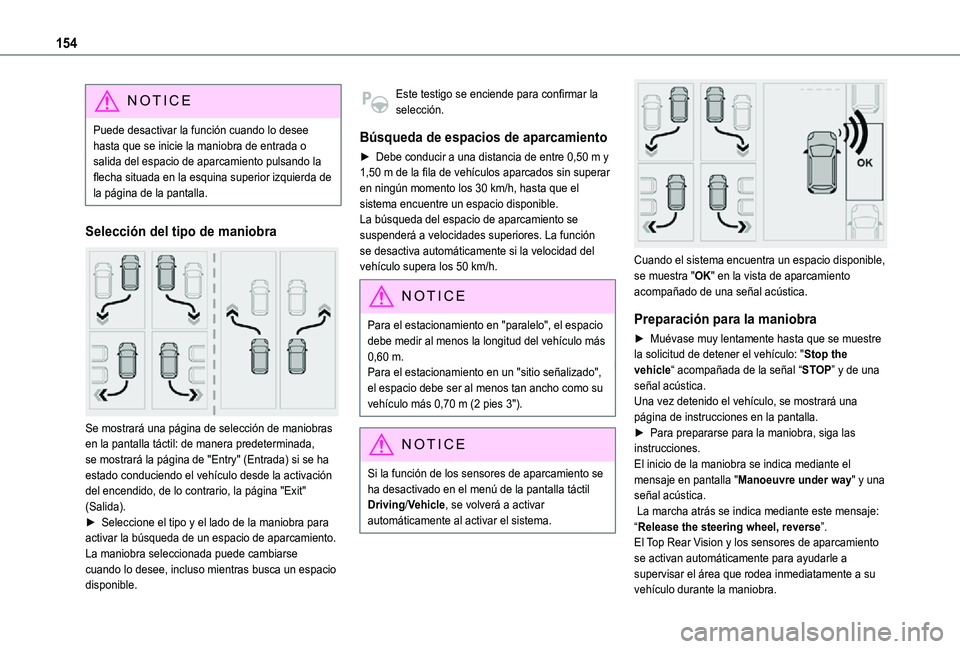

154
NOTIC E
Puede desactivar la función cuando lo desee hasta que se inicie la maniobra de entrada o salida del espacio de aparcamiento pulsando la flecha situada en la esquina superior izquierda de la página de la pantalla.
Selección del tipo de maniobra

Se mostrará una página de selección de maniobras en la pantalla táctil: de manera predeterminada,
se mostrará la página de "Entry" (Entrada) si se ha estado conduciendo el vehículo desde la activación del encendido, de lo contrario, la página "Exit" (Salida).► Seleccione el tipo y el lado de la maniobra para activar la búsqueda de un espacio de aparcamiento.La maniobra seleccionada puede cambiarse cuando lo desee, incluso mientras busca un espacio disponible.
Este testigo se enciende para confirmar la selección.
Búsqueda de espacios de aparcamiento
► Debe conducir a una distancia de entre 0,50 m y 1,50 m de la fila de vehículos aparcados sin superar en ningún momento los 30 km/h, hasta que el sistema encuentre un espacio disponible.La búsqueda del espacio de aparcamiento se suspenderá a velocidades superiores. La función se desactiva automáticamente si la velocidad del vehículo supera los 50 km/h.
NOTIC E
Para el estacionamiento en "paralelo", el espacio debe medir al menos la longitud del vehículo más 0,60 m. Para el estacionamiento en un "sitio señalizado", el espacio debe ser al menos tan ancho como su vehículo más 0,70 m (2 pies 3").
NOTIC E
Si la función de los sensores de aparcamiento se ha desactivado en el menú de la pantalla táctil Driving/Vehicle, se volverá a activar automáticamente al activar el sistema.


Cuando el sistema encuentra un espacio disponible, se muestra "OK" en la vista de aparcamiento acompañado de una señal acústica.
Preparación para la maniobra
► Muévase muy lentamente hasta que se muestre la solicitud de detener el vehículo: "Stop the vehicle“ acompañada de la señal “STOP” y de una señal acústica.Una vez detenido el vehículo, se mostrará una página de instrucciones en la pantalla.► Para prepararse para la maniobra, siga las instrucciones. El inicio de la maniobra se indica mediante el mensaje en pantalla "Manoeuvre under way" y una señal acústica. La marcha atrás se indica mediante este mensaje: “Release the steering wheel, reverse”. El Top Rear Vision y los sensores de aparcamiento se activan automáticamente para ayudarle a supervisar el área que rodea inmediatamente a su vehículo durante la maniobra.

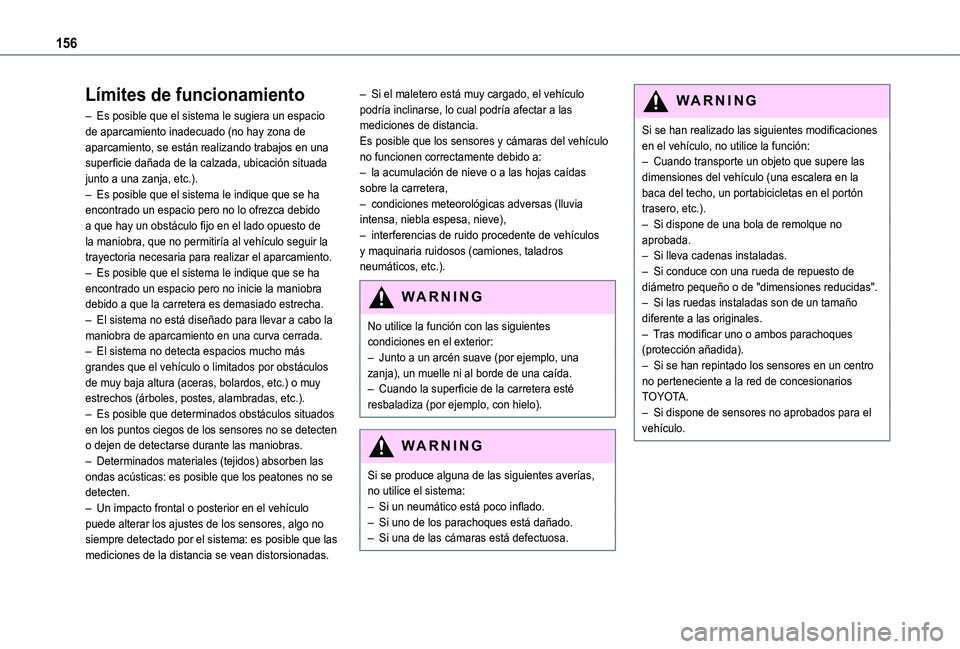

156
Límites de funcionamiento
– Es posible que el sistema le sugiera un espacio de aparcamiento inadecuado (no hay zona de aparcamiento, se están realizando trabajos en una superficie dañada de la calzada, ubicación situada junto a una zanja, etc.).– Es posible que el sistema le indique que se ha encontrado un espacio pero no lo ofrezca debido a que hay un obstáculo fijo en el lado opuesto de la maniobra, que no permitiría al vehículo seguir la trayectoria necesaria para realizar el aparcamiento.– Es posible que el sistema le indique que se ha encontrado un espacio pero no inicie la maniobra debido a que la carretera es demasiado estrecha.– El sistema no está diseñado para llevar a cabo la maniobra de aparcamiento en una curva cerrada.– El sistema no detecta espacios mucho más grandes que el vehículo o limitados por obstáculos de muy baja altura (aceras, bolardos, etc.) o muy estrechos (árboles, postes, alambradas, etc.).– Es posible que determinados obstáculos situados en los puntos ciegos de los sensores no se detecten
o dejen de detectarse durante las maniobras.– Determinados materiales (tejidos) absorben las ondas acústicas: es posible que los peatones no se detecten.– Un impacto frontal o posterior en el vehículo puede alterar los ajustes de los sensores, algo no siempre detectado por el sistema: es posible que las mediciones de la distancia se vean distorsionadas.
– Si el maletero está muy cargado, el vehículo podría inclinarse, lo cual podría afectar a las mediciones de distancia.Es posible que los sensores y cámaras del vehículo no funcionen correctamente debido a:– la acumulación de nieve o a las hojas caídas sobre la carretera,– condiciones meteorológicas adversas (lluvia intensa, niebla espesa, nieve),– interferencias de ruido procedente de vehículos y maquinaria ruidosos (camiones, taladros neumáticos, etc.).
WARNI NG
No utilice la función con las siguientes condiciones en el exterior:– Junto a un arcén suave (por ejemplo, una zanja), un muelle ni al borde de una caída.– Cuando la superficie de la carretera esté resbaladiza (por ejemplo, con hielo).
WARNI NG
Si se produce alguna de las siguientes averías, no utilice el sistema:– Si un neumático está poco inflado.– Si uno de los parachoques está dañado.– Si una de las cámaras está defectuosa.
WARNI NG
Si se han realizado las siguientes modificaciones en el vehículo, no utilice la función:– Cuando transporte un objeto que supere las dimensiones del vehículo (una escalera en la baca del techo, un portabicicletas en el portón trasero, etc.).– Si dispone de una bola de remolque no aprobada.– Si lleva cadenas instaladas.– Si conduce con una rueda de repuesto de diámetro pequeño o de "dimensiones reducidas".– Si las ruedas instaladas son de un tamaño diferente a las originales.– Tras modificar uno o ambos parachoques (protección añadida).– Si se han repintado los sensores en un centro no perteneciente a la red de concesionarios TOYOTA.– Si dispone de sensores no aprobados para el vehículo.

157
Conducción
6

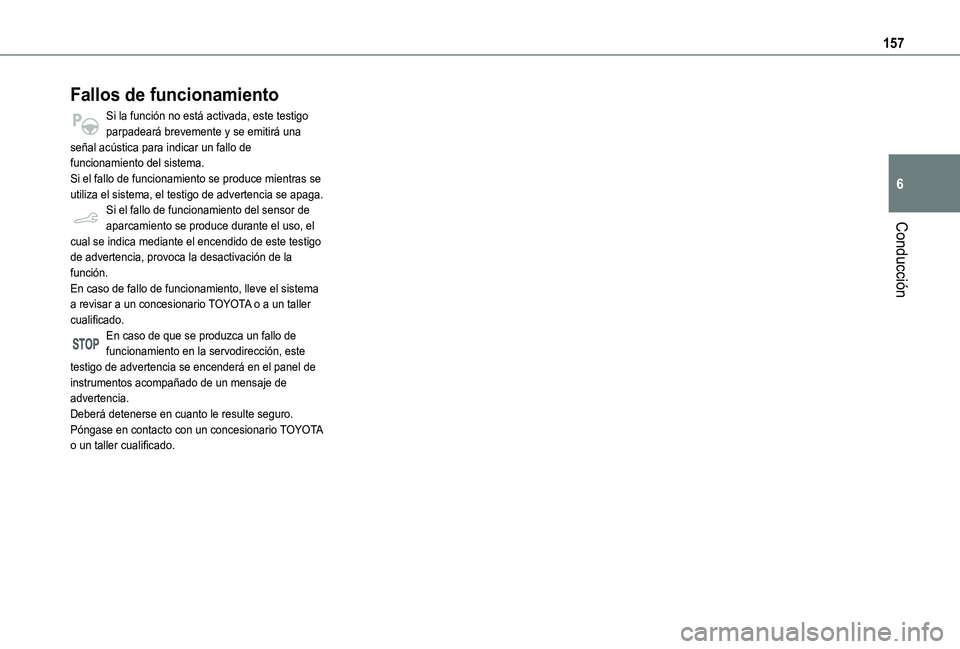

Fallos de funcionamiento
Si la función no está activada, este testigo parpadeará brevemente y se emitirá una señal acústica para indicar un fallo de funcionamiento del sistema.Si el fallo de funcionamiento se produce mientras se utiliza el sistema, el testigo de advertencia se apaga.Si el fallo de funcionamiento del sensor de aparcamiento se produce durante el uso, el cual se indica mediante el encendido de este testigo de advertencia, provoca la desactivación de la función.En caso de fallo de funcionamiento, lleve el sistema a revisar a un concesionario TOYOTA o a un taller cualificado.En caso de que se produzca un fallo de funcionamiento en la servodirección, este testigo de advertencia se encenderá en el panel de instrumentos acompañado de un mensaje de advertencia.Deberá detenerse en cuanto le resulte seguro. Póngase en contacto con un concesionario TOYOTA
o un taller cualificado.
