2021 TOYOTA PROACE CITY VERSO Lietošanas Instrukcija (in Latvian)

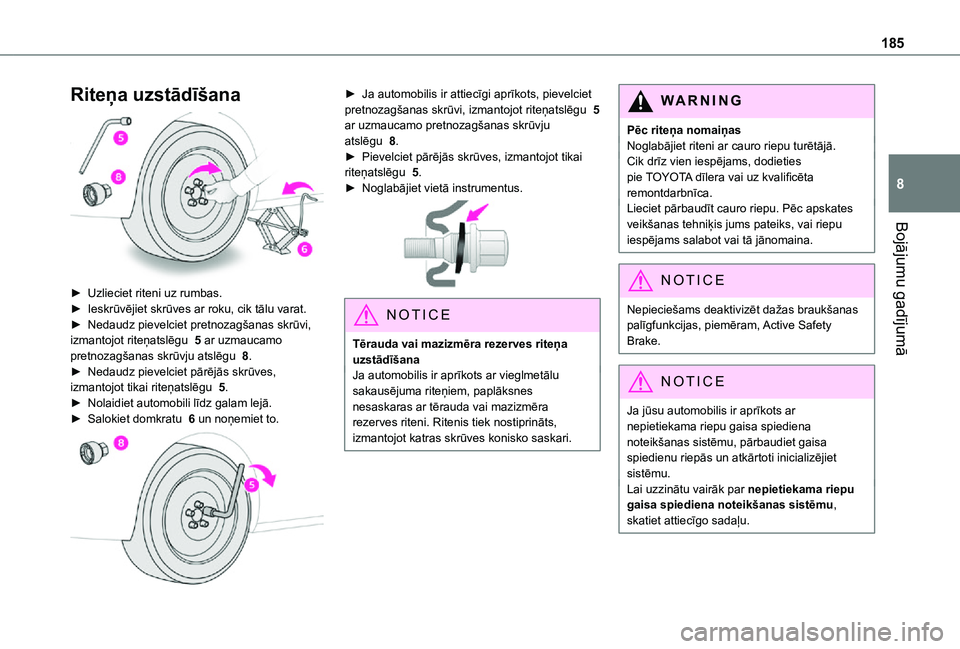

185
Bojājumu gadījumā
8
Riteņa uzstādīšana

► Uzlieciet riteni uz rumbas.► Ieskrūvējiet skrūves ar roku, cik tālu varat.► Nedaudz pievelciet pretnozagšanas skrūvi, izmantojot riteņatslēgu 5 ar uzmaucamo pretnozagšanas skrūvju atslēgu 8.► Nedaudz pievelciet pārējās skrūves, izmantojot tikai riteņatslēgu 5.► Nolaidiet automobili līdz galam lejā.► Salokiet domkratu 6 un noņemiet to.

► Ja automobilis ir attiecīgi aprīkots, pievelciet pretnozagšanas skrūvi, izmantojot riteņatslēgu 5 ar uzmaucamo pretnozagšanas skrūvju atslēgu 8.► Pievelciet pārējās skrūves, izmantojot tikai riteņatslēgu 5.► Noglabājiet vietā instrumentus.

NOTIC E
Tērauda vai mazizmēra rezerves riteņa uzstādīšanaJa automobilis ir aprīkots ar vieglmetālu sakausējuma riteņiem, paplāksnes nesaskaras ar tērauda vai mazizmēra rezerves riteni. Ritenis tiek nostiprināts, izmantojot katras skrūves konisko saskari.
WARNI NG
Pēc riteņa nomaiņasNoglabājiet riteni ar cauro riepu turētājā.Cik drīz vien iespējams, dodieties pie TOYOTA dīlera vai uz kvalificēta remontdarbnīca.Lieciet pārbaudīt cauro riepu. Pēc apskates veikšanas tehniķis jums pateiks, vai riepu iespējams salabot vai tā jānomaina.
NOTIC E
Nepieciešams deaktivizēt dažas braukšanas palīgfunkcijas, piemēram, Active Safety Brake.
NOTIC E
Ja jūsu automobilis ir aprīkots ar nepietiekama riepu gaisa spiediena noteikšanas sistēmu, pārbaudiet gaisa spiedienu riepās un atkārtoti inicializējiet sistēmu.Lai uzzinātu vairāk par nepietiekama riepu gaisa spiediena noteikšanas sistēmu, skatiet attiecīgo sadaļu.

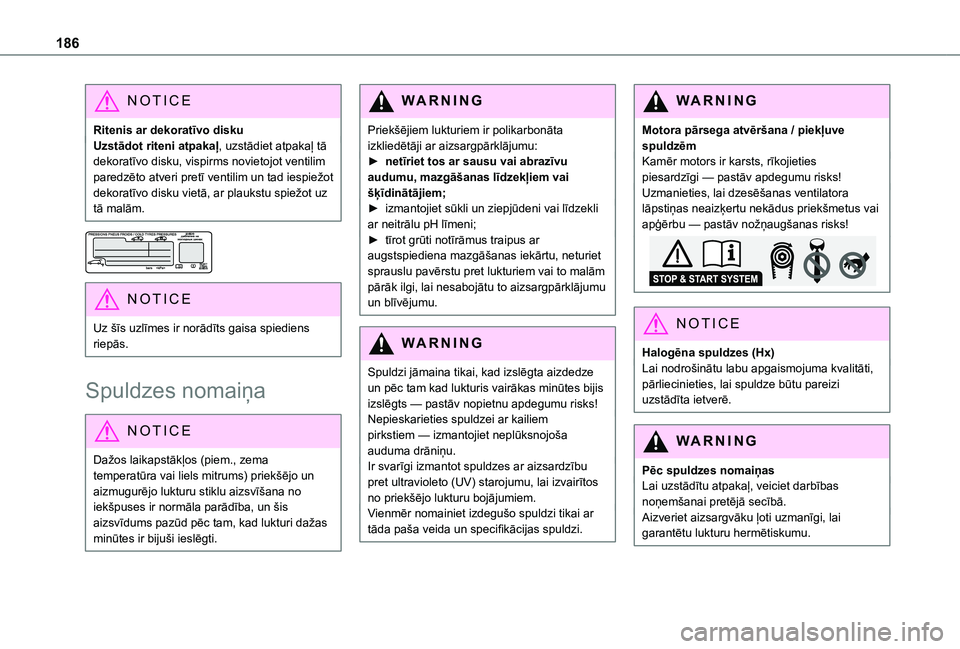

186
NOTIC E
Ritenis ar dekoratīvo diskuUzstādot riteni atpakaļ, uzstādiet atpakaļ tā dekoratīvo disku, vispirms novietojot ventilim paredzēto atveri pretī ventilim un tad iespiežot dekoratīvo disku vietā, ar plaukstu spiežot uz tā malām.


NOTIC E
Uz šīs uzlīmes ir norādīts gaisa spiediens riepās.
Spuldzes nomaiņa
NOTIC E
Dažos laikapstākļos (piem., zema temperatūra vai liels mitrums) priekšējo un aizmugurējo lukturu stiklu aizsvīšana no iekšpuses ir normāla parādība, un šis aizsvīdums pazūd pēc tam, kad lukturi dažas minūtes ir bijuši ieslēgti.
WARNI NG
Priekšējiem lukturiem ir polikarbonāta izkliedētāji ar aizsargpārklājumu:► netīriet tos ar sausu vai abrazīvu audumu, mazgāšanas līdzekļiem vai šķīdinātājiem;► izmantojiet sūkli un ziepjūdeni vai līdzekli ar neitrālu pH līmeni;► tīrot grūti notīrāmus traipus ar augstspiediena mazgāšanas iekārtu, neturiet sprauslu pavērstu pret lukturiem vai to malām pārāk ilgi, lai nesabojātu to aizsargpārklājumu un blīvējumu.
WARNI NG
Spuldzi jāmaina tikai, kad izslēgta aizdedze un pēc tam kad lukturis vairākas minūtes bijis izslēgts — pastāv nopietnu apdegumu risks!Nepieskarieties spuldzei ar kailiem pirkstiem — izmantojiet neplūksnojoša auduma drāniņu.Ir svarīgi izmantot spuldzes ar aizsardzību pret ultravioleto (UV) starojumu, lai izvairītos no priekšējo lukturu bojājumiem.Vienmēr nomainiet izdegušo spuldzi tikai ar tāda paša veida un specifikācijas spuldzi.
WARNI NG
Motora pārsega atvēršana / piekļuve spuldzēmKamēr motors ir karsts, rīkojieties piesardzīgi — pastāv apdegumu risks!Uzmanieties, lai dzesēšanas ventilatora lāpstiņas neaizķertu nekādus priekšmetus vai apģērbu — pastāv nožņaugšanas risks!
NOTIC E
Halogēna spuldzes (Hx)Lai nodrošinātu labu apgaismojuma kvalitāti, pārliecinieties, lai spuldze būtu pareizi uzstādīta ietverē.
WARNI NG
Pēc spuldzes nomaiņasLai uzstādītu atpakaļ, veiciet darbības noņemšanai pretējā secībā.Aizveriet aizsargvāku ļoti uzmanīgi, lai garantētu lukturu hermētiskumu.

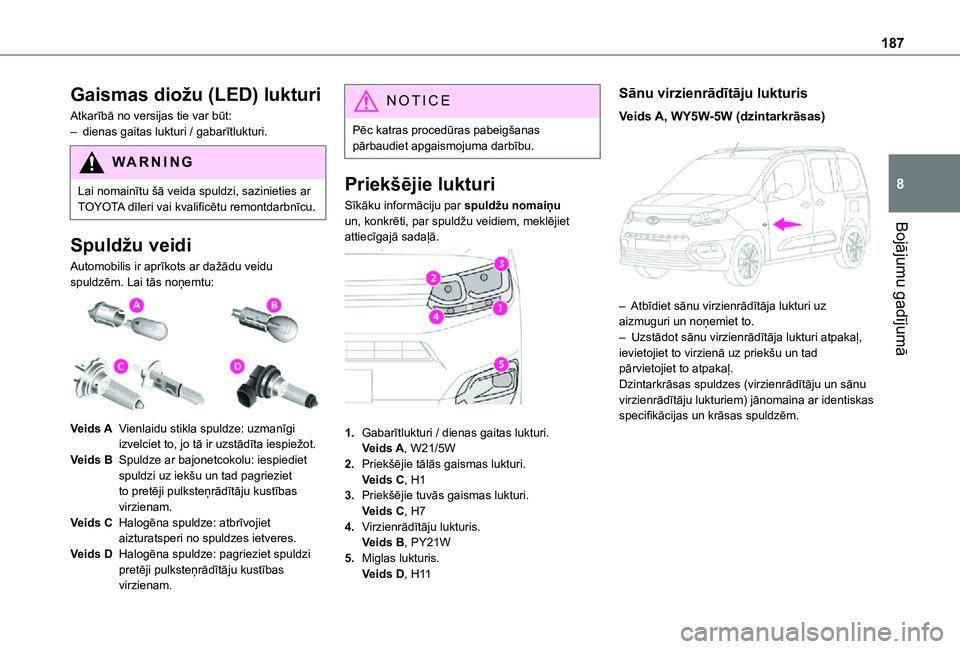

187
Bojājumu gadījumā
8
Gaismas diožu (LED) lukturi
Atkarībā no versijas tie var būt:– dienas gaitas lukturi / gabarītlukturi.
WARNI NG
Lai nomainītu šā veida spuldzi, sazinieties ar TOYOTA dīleri vai kvalificētu remontdarbnīcu.
Spuldžu veidi
Automobilis ir aprīkots ar dažādu veidu spuldzēm. Lai tās noņemtu:

Veids AVienlaidu stikla spuldze: uzmanīgi izvelciet to, jo tā ir uzstādīta iespiežot.
Veids BSpuldze ar bajonetcokolu: iespiediet spuldzi uz iekšu un tad pagrieziet to pretēji pulksteņrādītāju kustības virzienam.
Veids CHalogēna spuldze: atbrīvojiet aizturatsperi no spuldzes ietveres.
Veids DHalogēna spuldze: pagrieziet spuldzi pretēji pulksteņrādītāju kustības virzienam.
NOTIC E
Pēc katras procedūras pabeigšanas pārbaudiet apgaismojuma darbību.
Priekšējie lukturi
Sīkāku informāciju par spuldžu nomaiņu un, konkrēti, par spuldžu veidiem, meklējiet attiecīgajā sadaļā.

1.Gabarītlukturi / dienas gaitas lukturi.
Veids A, W21/5W
2.Priekšējie tālās gaismas lukturi.Veids C, H1
3.Priekšējie tuvās gaismas lukturi.Veids C, H7
4.Virzienrādītāju lukturis.Veids B, PY21W
5.Miglas lukturis.Veids D, H11
Sānu virzienrādītāju lukturis
Veids A, WY5W-5W (dzintarkrāsas)

– Atbīdiet sānu virzienrādītāja lukturi uz aizmuguri un noņemiet to.– Uzstādot sānu virzienrādītāja lukturi atpakaļ, ievietojiet to virzienā uz priekšu un tad pārvietojiet to atpakaļ.Dzintarkrāsas spuldzes (virzienrādītāju un sānu virzienrādītāju lukturiem) jānomaina ar identiskas specifikācijas un krāsas spuldzēm.

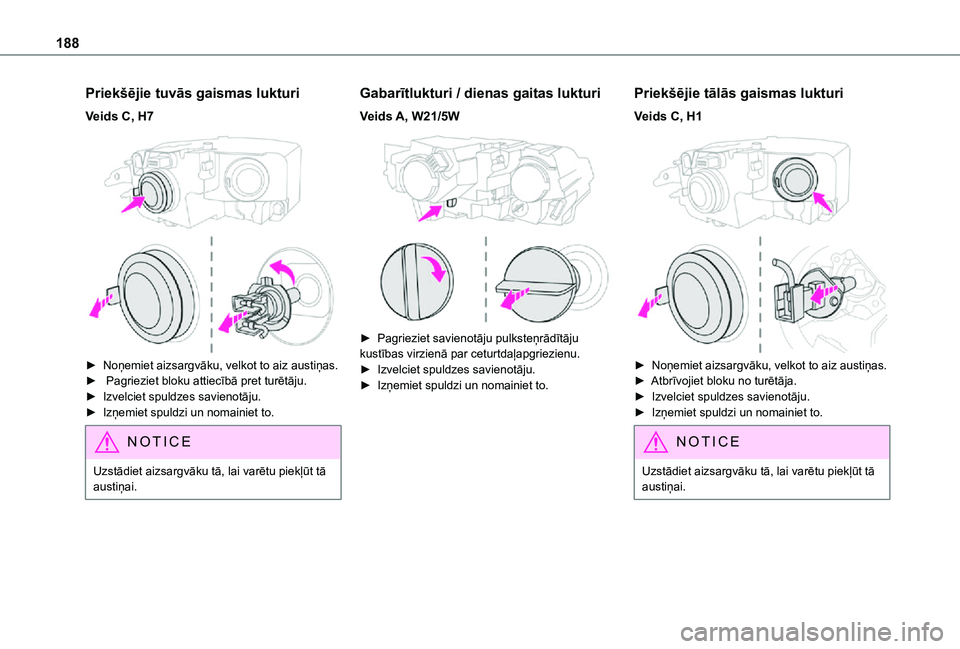

188
Priekšējie tuvās gaismas lukturi
Veids C, H7

► Noņemiet aizsargvāku, velkot to aiz austiņas. ► Pagrieziet bloku attiecībā pret turētāju.► Izvelciet spuldzes savienotāju.► Izņemiet spuldzi un nomainiet to.
NOTIC E
Uzstādiet aizsargvāku tā, lai varētu piekļūt tā austiņai.
Gabarītlukturi / dienas gaitas lukturi
Veids A, W21/5W

► Pagrieziet savienotāju pulksteņrādītāju kustības virzienā par ceturtdaļapgriezienu.► Izvelciet spuldzes savienotāju.► Izņemiet spuldzi un nomainiet to.
Priekšējie tālās gaismas lukturi
Veids C, H1

► Noņemiet aizsargvāku, velkot to aiz austiņas.► Atbrīvojiet bloku no turētāja.► Izvelciet spuldzes savienotāju.► Izņemiet spuldzi un nomainiet to.
NOTIC E
Uzstādiet aizsargvāku tā, lai varētu piekļūt tā austiņai.

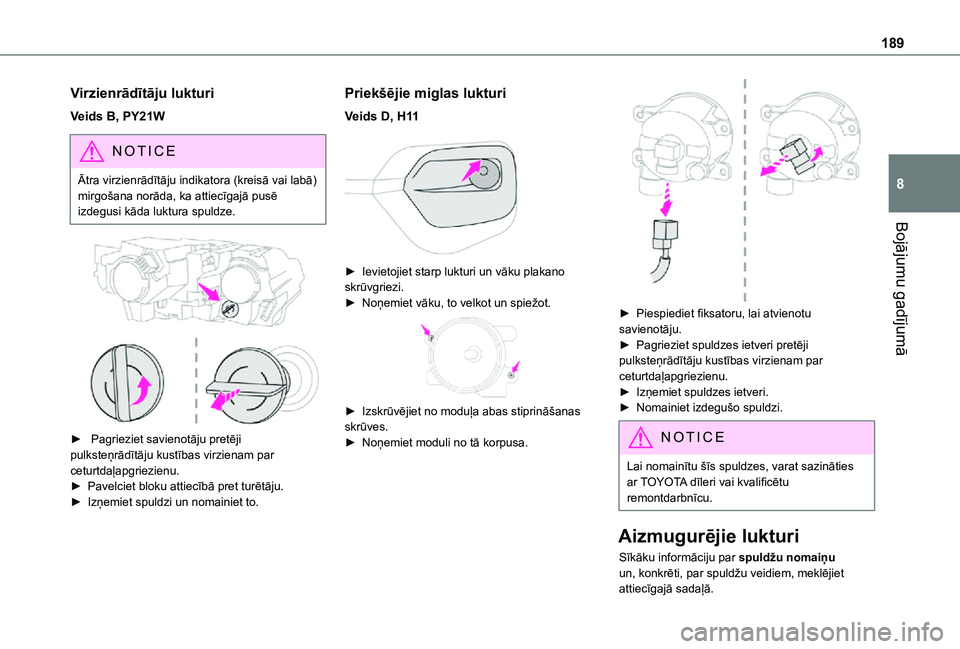

189
Bojājumu gadījumā
8
Virzienrādītāju lukturi
Veids B, PY21W
NOTIC E
Ātra virzienrādītāju indikatora (kreisā vai labā) mirgošana norāda, ka attiecīgajā pusē izdegusi kāda luktura spuldze.


► Pagrieziet savienotāju pretēji pulksteņrādītāju kustības virzienam par ceturtdaļapgriezienu.
► Pavelciet bloku attiecībā pret turētāju.► Izņemiet spuldzi un nomainiet to.
Priekšējie miglas lukturi
Veids D, H11

► Ievietojiet starp lukturi un vāku plakano skrūvgriezi.► Noņemiet vāku, to velkot un spiežot.

► Izskrūvējiet no moduļa abas stiprināšanas skrūves.► Noņemiet moduli no tā korpusa.

► Piespiediet fiksatoru, lai atvienotu savienotāju.► Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības virzienam par ceturtdaļapgriezienu.► Izņemiet spuldzes ietveri.► Nomainiet izdegušo spuldzi.
NOTIC E
Lai nomainītu šīs spuldzes, varat sazināties ar TOYOTA dīleri vai kvalificētu remontdarbnīcu.
Aizmugurējie lukturi
Sīkāku informāciju par spuldžu nomaiņu un, konkrēti, par spuldžu veidiem, meklējiet attiecīgajā sadaļā.

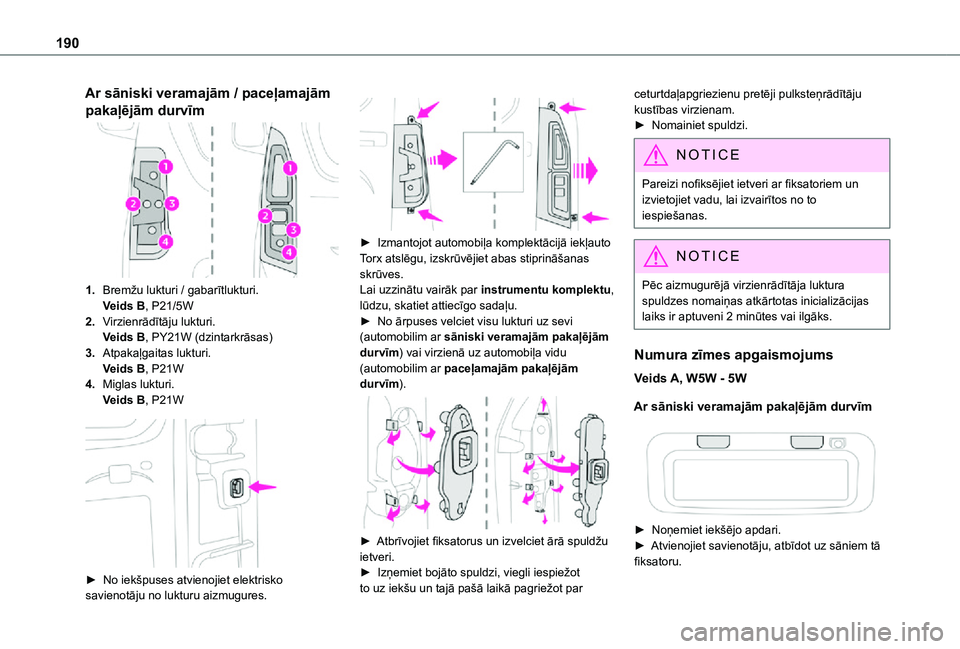

190
Ar sāniski veramajām / paceļamajām
pakaļējām durvīm
1.Bremžu lukturi / gabarītlukturi.Veids B, P21/5W
2.Virzienrādītāju lukturi.Veids B, PY21W (dzintarkrāsas)
3.Atpakaļgaitas lukturi.Veids B, P21W
4.Miglas lukturi.Veids B, P21W

► No iekšpuses atvienojiet elektrisko savienotāju no lukturu aizmugures.


► Izmantojot automobiļa komplektācijā iekļauto
Torx atslēgu, izskrūvējiet abas stiprināšanas skrūves.Lai uzzinātu vairāk par instrumentu komplektu, lūdzu, skatiet attiecīgo sadaļu.► No ārpuses velciet visu lukturi uz sevi (automobilim ar sāniski veramajām pakaļējām durvīm) vai virzienā uz automobiļa vidu (automobilim ar paceļamajām pakaļējām durvīm).

► Atbrīvojiet fiksatorus un izvelciet ārā spuldžu
ietveri.► Izņemiet bojāto spuldzi, viegli iespiežot to uz iekšu un tajā pašā laikā pagriežot par
ceturtdaļapgriezienu pretēji pulksteņrādītāju kustības virzienam.► Nomainiet spuldzi.
NOTIC E
Pareizi nofiksējiet ietveri ar fiksatoriem un izvietojiet vadu, lai izvairītos no to iespiešanas.
NOTIC E
Pēc aizmugurējā virzienrādītāja luktura spuldzes nomaiņas atkārtotas inicializācijas laiks ir aptuveni 2 minūtes vai ilgāks.
Numura zīmes apgaismojums
Veids A, W5W - 5W
Ar sāniski veramajām pakaļējām durvīm


► Noņemiet iekšējo apdari.► Atvienojiet savienotāju, atbīdot uz sāniem tā fiksatoru.

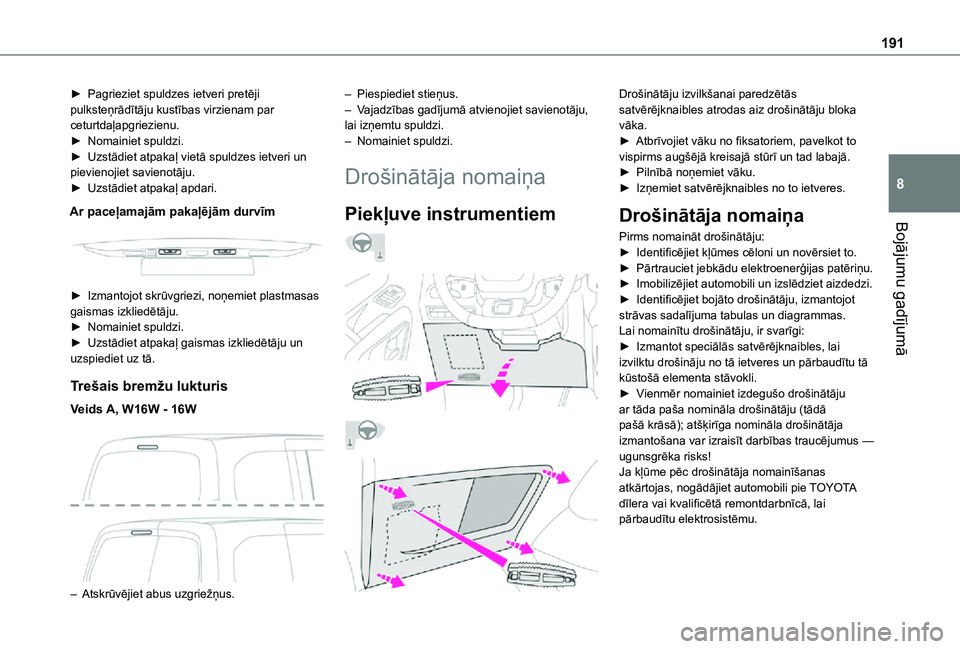

191
Bojājumu gadījumā
8
► Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības virzienam par ceturtdaļapgriezienu.► Nomainiet spuldzi.► Uzstādiet atpakaļ vietā spuldzes ietveri un pievienojiet savienotāju.► Uzstādiet atpakaļ apdari.
Ar paceļamajām pakaļējām durvīm


► Izmantojot skrūvgriezi, noņemiet plastmasas gaismas izkliedētāju.► Nomainiet spuldzi.► Uzstādiet atpakaļ gaismas izkliedētāju un uzspiediet uz tā.
Trešais bremžu lukturis
Veids A, W16W - 16W

– Atskrūvējiet abus uzgriežņus.
– Piespiediet stieņus.– Vajadzības gadījumā atvienojiet savienotāju, lai izņemtu spuldzi.– Nomainiet spuldzi.
Drošinātāja nomaiņa
Piekļuve instrumentiem




Drošinātāju izvilkšanai paredzētās satvērējknaibles atrodas aiz drošinātāju bloka vāka.► Atbrīvojiet vāku no fiksatoriem, pavelkot to vispirms augšējā kreisajā stūrī un tad labajā.► Pilnībā noņemiet vāku.► Izņemiet satvērējknaibles no to ietveres.
Drošinātāja nomaiņa
Pirms nomaināt drošinātāju:► Identificējiet kļūmes cēloni un novērsiet to.► Pārtrauciet jebkādu elektroenerģijas patēriņu.► Imobilizējiet automobili un izslēdziet aizdedzi.► Identificējiet bojāto drošinātāju, izmantojot strāvas sadalījuma tabulas un diagrammas.Lai nomainītu drošinātāju, ir svarīgi:► Izmantot speciālās satvērējknaibles, lai izvilktu drošināju no tā ietveres un pārbaudītu tā kūstošā elementa stāvokli. ► Vienmēr nomainiet izdegušo drošinātāju ar tāda paša nomināla drošinātāju (tādā pašā krāsā); atšķirīga nomināla drošinātāja izmantošana var izraisīt darbības traucējumus —
ugunsgrēka risks!Ja kļūme pēc drošinātāja nomainīšanas atkārtojas, nogādājiet automobili pie TOYOTA dīlera vai kvalificētā remontdarbnīcā, lai pārbaudītu elektrosistēmu.

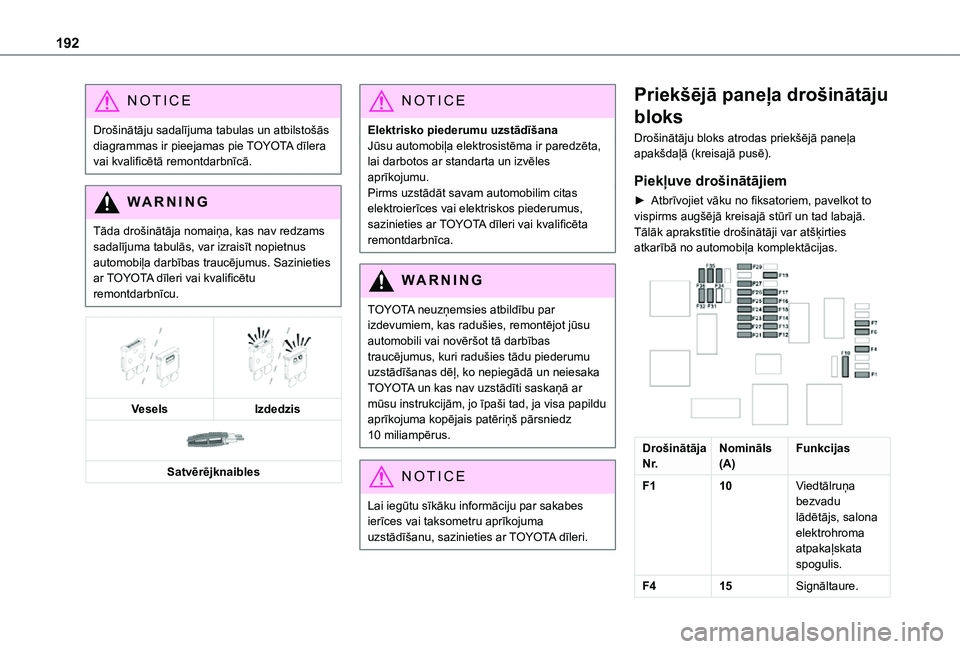

192
NOTIC E
Drošinātāju sadalījuma tabulas un atbilstošās diagrammas ir pieejamas pie TOYOTA dīlera vai kvalificētā remontdarbnīcā.
WARNI NG
Tāda drošinātāja nomaiņa, kas nav redzams
sadalījuma tabulās, var izraisīt nopietnus automobiļa darbības traucējumus. Sazinieties ar TOYOTA dīleri vai kvalificētu remontdarbnīcu.




VeselsIzdedzis

Satvērējknaibles
NOTIC E
Elektrisko piederumu uzstādīšanaJūsu automobiļa elektrosistēma ir paredzēta, lai darbotos ar standarta un izvēles aprīkojumu.Pirms uzstādāt savam automobilim citas elektroierīces vai elektriskos piederumus, sazinieties ar TOYOTA dīleri vai kvalificēta remontdarbnīca.
WARNI NG
TOYOTA neuzņemsies atbildību par izdevumiem, kas radušies, remontējot jūsu automobili vai novēršot tā darbības traucējumus, kuri radušies tādu piederumu uzstādīšanas dēļ, ko nepiegādā un neiesaka TOYOTA un kas nav uzstādīti saskaņā ar mūsu instrukcijām, jo īpaši tad, ja visa papildu aprīkojuma kopējais patēriņš pārsniedz 10 miliampērus.
NOTIC E
Lai iegūtu sīkāku informāciju par sakabes ierīces vai taksometru aprīkojuma uzstādīšanu, sazinieties ar TOYOTA dīleri.
Priekšējā paneļa drošinātāju
bloks
Drošinātāju bloks atrodas priekšējā paneļa apakšdaļā (kreisajā pusē).
Piekļuve drošinātājiem
► Atbrīvojiet vāku no fiksatoriem, pavelkot to vispirms augšējā kreisajā stūrī un tad labajā.Tālāk aprakstītie drošinātāji var atšķirties atkarībā no automobiļa komplektācijas.

Drošinātāja N r.Nomināls (A)Funkcijas
F110Viedtālruņa bezvadu lādētājs, salona elektrohroma atpakaļskata spogulis.
F415Signāltaure.
