2021 TOYOTA PROACE CITY VERSO EV ad blue

2



 ■Yleiskuvaus
Yleiskuvaus 4Tarrat 6
 ■Taloudellinen ajo
1Mittarit
Mittaristot 10Varoitus- ja merkkivalot 14Merkkivalot 20Ajotietokone 27BLUETOOTH-audiojärjestelmä kosketusnäytöllä 28Kosketusnäyttö 29Päivämäärän ja kellonajan asettaminen 31
2Pääsy
Elektroninen avain kaukosäätötoiminnolla ja sisäisellä avaimella, 32Varamenettelyt 40Keskuslukituksen lukitseminen / avaaminen 43Ovet 45Yleisiä suosituksia liukuovista 46Takakattoluukku 47Hälytys 48Sähkötoimiset ikkunat 50Kääntyvät takaoven ikkunat 52
3Helppokäyttöisyys ja mukavuus
Yleisiä suosituksia istuimista 53Etuistuimet 54Ohjauspyörän säätö 56Peilit 57Kaksipaikkainen etumatkustajan istuin 58Takaistuinpenkki (rivi 2) 60
Takaistuimet (rivi 2) 61Takaistuimet (rivi 3) 62Sisäpuoliset varusteet 65Kaksiasentoinen hattuhylly (irrotettava) 71Hattuhylly (7 istuinta) 72Varoituskolmio 73Extenso-ohjaamo 75Miehistöohjaamo 77Lämmitys ja tuuletus 80Lämmitys 82Käsisäätöinen ilmastointi 82Kaksialueinen automaatti-ilmastointi 83Tuulilasin huurteenpoisto - lämmitys 85Lämmitettävä tuulilasi 86Takaikkunan ja/tai sivupeilien huurteen/jäänpoisto 87Takalämmitys ja -ilmastointi 87Lisälämmitys-/tuuletusjärjestelmä 87Ilmastoinnin esikäsittely (sähkötoiminen) 90
4Valot ja näkyvyys
Valokatkaisin 92Suuntavilkut 93Seisontavalot 93Ajovalojen automaattinen toiminta 94Huomiovalot / seisontavalot 94Saatto- ja saapumisvalot 95Automaattiset valaistusjärjestelmät - Yleiset suositukset 95Automaattinen ajovalojen vaihto 96Ajovalojen korkeudensäätö 97Pyyhkimien katkaisin 98Pyyhkimensulan vaihtaminen 100Automaattiset tuulilasinpyyhkimet 101
5Turvallisuus
Yleiset turvallisuusohjeet 102Hätäpuhelu tai tiepalvelukutsu 103Varoitusvilkut 105Äänitorvi 105Jalankulkijan äänitorvi (sähkötoiminen) 105Ajonvakautustoiminto (VSC) 106Toyota Traction Select 108Hill Assist Descent Control 109Turvavyöt 111Turvatyynyt 11 5Turvaistuimet 11 8Etumatkustajan turvatyynyn poiskytkentä 121ISOFIX-turvaistuimet 126Kokoluokan i turvaistuimet 130Käsikäyttöinen lapsilukko 131Sähköinen lapsilukko 131
6Ajaminen
Ajamissuosituksia 132Moottorin käynnistys/pysäytys 134Käsikäyttöinen seisontajarru 139Sähköinen seisontajarru 139Mäkilähtöavustin 1425-vaihteinen käsivaihteisto 1436-vaihteinen käsivaihteisto 143Automaattivaihteistot 144Ajovalitsin (sähkötoiminen) 150Ajotilat 151Vaihtamisopastin 152Stop & Start (bensiini- tai dieselauto) 152Rengaspaineiden valvontajärjestelmä 154Tuulilasinäyttö 156Ajo- ja käsittelyaputoiminnot - Yleiset suositukset 157Nopeusrajoituksen tunnistus ja suositus 159

3
Sisältö
Nopeusrajoitin 163Kiinteä nopeusrajoitin 165Vakionopeussäädin - erityiset suositukset 165Ohjelmoitava vakionopeudensäädin 166Mukautuva vakionopeussäädin 168Nopeuksien tallentaminen muistiin 172Active Safety Brake ja Törmäysvaarahälytys sekä Älykäs hätäjarrutusavustus 173Aktiivinen kaistavahtijärjestelmä 176Kuolleen kulman valvontajärjestelmä 181Häiriötekijän havaitseminen 182Pysäköintitutkat 184Peruutuskamera 186Surround Rear Vision 187Näkymä takaa ylhäältä 190Pysäköintiavustus 192
7Käytännön tietoja
Sopivat polttoaineet 197Tankkaus 197Väärän polttoaineen tankkauksen esto (diesel) 199Latausjärjestelmä (sähkö) 200Ajoakun lataaminen (sähkö) 207Energiansäästötila 210Lumiketjut 2 11Erittäin kylmän ilmaston näyttö 212Vetokoukku 213Ylikuorman ilmaisin 214Taakkatelineet / kattoteline 215Konepelti 216Moottoritila 217Tasojen tarkistus 217Nopeuden tarkistaminen 220AdBlue® (Dieselmoottorit) 222Auton rullaaminen 225
Hoito- ja huolto-ohjeita 226
8Rikkoutumistapauksessa
Polttoaineen loppuminen (diesel) 228Työkalusarja 228Renkaan paikkaussarja 230Varapyörä 232Polttimon vaihtaminen 236Sulakkeet 24212 V akku / lisälaiteakku 242Hinaaminen 246
9Tekniset tiedot
Mitat 249Moottorin tekniset tiedot ja vetomassat 255Bensiinimoottorit 256Dieselmoottorit 258Sähkömoottori 260Tunnistusmerkinnät 261
10 BLUETOOTH-audiojärjestelmäkosketusnäytöllä
Ensimmäiset vaiheet 262Vivut ohjauspyörässä 263Valikot 264Radio 265DAB-radio (Digital Audio Broadcasting) 266Media 267Puhelin 268Asetukset 270Usein kysyttyä 271
11TOYOTA Connect Radio
Ensimmäiset vaiheet 273Vivut ohjauspyörässä 274
Valikot 275Sovellukset 276Radio 277DAB-radio (Digital Audio Broadcasting) 278Media 279Puhelin 280Asetukset 284Usein kysyttyä 285
12TOYOTA Connect Nav
Ensimmäiset vaiheet 288Vivut ohjauspyörässä 289Valikot 289Puhekomennot 291Navigointi 296Liitetty navigointi 299Sovellukset 301Radio 304DAB-radio (Digital Audio Broadcasting) 306Media 306Puhelin 308Asetukset 3 11Usein kysyttyä 313
 ■Aakkosellinen hakemisto

4
Esittely
Esittely
Nämä kuvat ja selostukset ovat vain ohjeellisia. Joidenkin komponenttien olemassaolo ja sijainti vaihtelevat versiosta, varustelutasosta ja auton myyntimaasta riippuen.
Mittarit ja hallintalaitteet
1.Konepeiton avaus
2.Sulakkeet kojetaulussa
3.Äänitorvi
4.Mittaristo
5.HälytysSisävaloHätäpuhelupainikeSisäpuolinen taustapeili tai Surround Rear Vision -näyttöruutu (Proace City)Valvontapeili (Proace City Verso)Turvavöiden ja etumatkustajan turvatyynyn varoitusvalonäyttö (Proace City Verso)Panoraamakaton kaihtimen säädin (Proace City Verso)
6.BLUETOOTH-audiojärjestelmä kosketusnäytölläKosketusnäyttö, jossa TOYOTA Connect Radio tai TOYOTA Connect Nav
7.USB-liitäntä
8.Lämmitys /IlmastointiTuulilasin huurteenpoisto - lämmitysTakalasin huurteenpoisto – sulatus
9.Sähköinen seisontajarru"START/STOP" -painike
10.Vaihdelaatikko (bensiini- tai dieselauto)Ajotilavalitsin
11 .12 V pistorasia
12.230 V lisälaitepistorasia
13.Hansikaslokero
14.SäilytyslokeroHansikaslokero
15.Etumatkustajan turvatyynyn poiskytkentä (hansikaslokeron sivussa, ovi avattuna)
Vivut ohjauspyörässä
1.Ulkopuolisten valojen / suuntavilkkujen katkaisinSurround Rear Vision -näkymän vaihtopainike (Proace City)Puheentunnistuksen aktivointipainike
2.Lasinpyyhkimien / lasinpesulaitteen / ajotietokoneen katkaisin
3.Säätimet multimedialähteen valintaan (SRC),
musiikin hallintaan (LIST) ja puhelujen hallintaan ("puhelin"-symboli)
4.Nopeudenrajoittimen / vakionopeudensäätimen / Mukautuva vakionopeussäädin säätimet
5.Mittariston näytön tilanvalintapyörä
6.PuheohjausÄänenvoimakkuuden säätö
7.Audiojärjestelmän asetussäätimet

10
Mittaristot
LCD-symbolimittaristo

Dials-näyttötila
1.Nopeusmittari (km/h tai mph)
2.Näyttöruutu
3.Kierroslukumittari ( x 1000 rpm)
Säätöpainikkeet
A.Valaistuksen säätö.Kun olet painanut pitkään SET: voit muuttaa ajan ja yksiköiden arvoja.
B.Huoltomuistutus tai toimintamatka autoissa, joissa on SCR-järjestelmä ja AdBlue®.Valitun toiminnon nollaus (huoltomuistutus tai osamatkamittari).Kun olet painanut pitkään: voit muuttaa ajan ja yksiköiden arvoja.
LCD-teksti- tai
matriisimittaristo


Dials-näyttötila
1.Nopeusmittari (km/h tai mph)
2.Polttoainemittari (bensiini- tai dieselauto)Mukavuuslämpötilan kulutusilmaisin (sähköauto)
3.Näyttöruutu
4.Moottorin jäähdytysnesteen lämpömittari (bensiini- tai dieselauto)Varaustilan ilmaisin (sähköauto)
5.Käyntinopeusmittari (x 1000 rpm) (bensiini- tai dieselautot)Tehoilmaisin CHARGE, ECO, POWER tai VA PA A: ECO ja CHARGE välillä (sähköauto)READY merkkivalo (sähköauto)
Säätöpainikkeet
A.Tilapäinen huoltomuistutus tai muistutus toimintamatkasta autoissa, joissa on SCR-
järjestelmä ja AdBlue®.Versiosta riippuen: paluu edelliselle tasolle tai käsillä olevan toiminnon peruminen.
B.Valaistuksen säätö.Versiosta riippuen: selaa valikkoa tai luetteloa tai muuta arvo.Osamatkamittarin nollaus (pitkä painallus).Huoltomuistutuksen nollaus.Versiosta riippuen: siirry asetusvalikkoon ja vahvista valinta (lyhyt painallus).
C.Osamatkamittarin nollaus (pitkä painallus).Huoltomuistutuksen nollaus.Versiosta riippuen: siirry asetusvalikkoon ja vahvista valinta (lyhyt painallus).
D.Huoltomuistutuksen nollaus.Tilapäinen huoltomuistutus.Muistutus toimintamatkasta AdBlue®-järjestelmällä varustetuissa autoissa (dieselauto).Versiosta riippuen: palaa edelliselle tasolle, peruuta nykyinen toiminto.

18
Palaa jatkuvasti.DSC/ASR-järjestelmässä on vika.Suorita (3).
MäkilähtöavustinPalaa jatkuvasti, samalla ilmoitus "Mäkilähtöavustimen vika".Järjestelmässä on vika.Suorita (3).
Hätäjarrun toimintahäiriö (sähköisen seisontajarrun yhteydessä)Palaa jatkuvasti, samalla ilmoitus "Vika seisontajarrussa".Hätäjarru ei anna optimaalista tehoa.Jos automaattinen vapautus ei toimi, käytä manuaalista vapautusta tai suorita (3).
Aktiivinen kaistavahtijärjestelmäPalaa jatkuvasti.Järjestelmä on poistettu automaattisesti käytöstä tai asetettu valmiustilaan.Vilkkuva merkkivalo.Olet ylittämässä katkokaistaviivaa suuntavilkkua käyttämättä.
Järjestelmä aktivoituu ja korjaa liikeradan havaitun kaistamerkinnän puolella.Katso lisätietoja Ajaminen-kappaleesta.Palaa jatkuvasti.Järjestelmässä on vika.Suorita (3).
Ylikuorman ilmaisin (Proace City)Palaa jatkuvasti.Auton kuorma ylittää suurimman
virallisesti sallitun kuorman.
Autossa olevaa kuormaa on vähennettävä.Palaa jatkuvasti, ilmoitus näytetään.Ylikuorman osoitusjärjestelmässä on vika.Suorita (2).
AdBlue® (Euro 6.2/ 6.3)Noin 30 sekunnin kuluttua moottorin käynnistämisestä, yhdessä toimintamatkan ilmoituksen kanssa.Toimintamatka on 2400 - 800 km.Lisää AdBlue®:ta.Palaa jatkuvasti sytytysvirran kytkemisen jälkeen, lisäksi annetaan äänimerkki ja jäljellä olevan toimintamatkan ilmoitus.Toimintamatka on 800 - 100 km.Lisää pikaisestiAdBlue®:ta tai suorita (3).Vilkkuu, lisäksi annetaan äänimerkki ja jäljellä olevan toimintamatkan ilmoitus.Toimintamatka on alle 100 km.Sinun on lisättävä AdBlue®:ta, jotta moottorin käynnistymistä ei estetä, tai suorita (3).Vilkkuu, ja lisäksi kuuluu äänimerkki ja viesti ilmoittaa, että autoa ei voi
käynnistää.AdBlue® -säiliö on tyhjä: lakisääteinen moottorin käynnistyksenestojärjestelmä estää moottorin käynnistymisen.Moottorin käynnistämiseksi on lisättävä AdBlue®:ta tai suoritettava (2).On tärkeää, että vähintään viisi litraa AdBlue®:ta lisätään säiliöön.
SCR pakokaasun jälkikäsittelyjärjestelmä (diesel)Palaa jatkuvasti kytkettäessä sytytysvirta, lisäksi annetaan äänimerkki ja ilmoitus.On havaittu SCR pakokaasun jälkikäsittelyjärjestelmään liittyvä toimintahäiriö\
.Tämä varoitus poistuu, kun pakokaasupäästöt palaavat normaalitasolle.Vilkkuva AdBlue® varoitusvalo kytkettäessä sytytysvirta, Service- ja moottorin vian varoitusvalo palavat jatkuvasti, lisäksi annetaan äänimerkki ja jäljellä olevan toimintamatkan ilmoitus.Näytettävästä ilmoituksesta riippuen voi olla mahdollista ajaa vielä enintään 1100 km ennen kuin moottorin käynnistyksenesto kytkeytyy.Suorita (3) viipymättä, jotta käynnistymistä ei estetä.Vilkkuva AdBlue® varoitusvalo kytkettäessä sytytysvirta, Service- ja moottorin vian
varoitusvalo palavat jatkuvasti, lisäksi annetaan äänimerkki ja ilmoitus, että moottorin käynnistyminen on estetty.Moottorin käynnistyksenesto estää moottorin käynnistymisen (sallittu ajomatka on ylittynyt sen jälkeen, kun pakokaasun jälkikäsittelyjärjestelmän toimintahäiriö on vahvistettu).Moottorin käynnistämiseksi on suoritettava (2).

23
Mittarit
1
Öljyä liian vähän

Tämä ilmaistaan viestillä mittaristossa.Jos öljyä on myös mittatikusta katsottuna liian vähän, sitä on lisättävä moottorin vaurioitumisen estämiseksi.Katso lisätietoja nestemäärien tarkastuksesta asiaa käsittelevästä osiosta.
Öljymittarin toimintahäiriö

Tämä ilmaistaan viestillä mittaristossa. Ota yhteys TOYOTA-jälleenmyyjään tai ammattitaitoiseen korjaamoon.
WARNI NG
Jos sähkötoimisessa mittarissa on toimintahäiriö, öljyn määrää ei enää seurata.\
Jos järjestelmässä on vika, moottoriöljyn määrä täytyy tarkistaa käyttämällä moottoritilassa olevaa öljytikkua.
Katso lisätietoja nestemäärien tarkastuksesta asiaa käsittelevästä osiosta.
AdBlue® -toimintamatkan ilmaisimet
Dieselmoottorit on varustettu järjestelmällä, johon kuuluu SCR (SCR-katalysaattori) päästöjen jälkikäsittelyjärjestelmä sekä hiukkassuodatin (DPF) pakokaasujen puhdistamiseen. Ne eivät toimi ilman AdBlue®-nestettä.Jos AdBlue® -määrä laskee alle turvallisen tason (välille 2400 - 0 km), varoitusvalo syttyy kytkettäessä sytytysvirta ja mittaristoon tulee arvio matkasta, joka vielä voidaan ajaa ennen kuin moottorin käynnistyminen estetään.
WARNI NG
Moottorin käynnistymisen estävä järjestelmä on lakisääteinen ja aktivoituu automaattisesti, kun AdBlue® -säiliö on tyhjä. Moottoria ei voi enää käynnistää ennen kuin minimimäärä AdBlue® -nestettä on lisätty.
Toimintamatkan manuaalinen näyttö
Kun toimintamatkaa on jäljellä enemmän kuin 2400 km, sitä ei näytetä automaattisesti.LCD-symboli-, LCD-teksti- tai matriisimittaristolla



►  Paina tätä painiketta nähdäksesi 
toimintamatkan. Digitaalisella mittaristollaVoit tarkastella toimintamatkan tiedot painamalla "TARKISTA"-painiketta kosketusnäytön Ajo/Auto-valikossa.
Toimenpiteet liittyen AdBlue®:n puutteeseen
Seuraavat varoitusvalot syttyvät, kun AdBlue®-määrä on pienempi kuin 2400 km (1500 mailin) ajomatkaan tarvittava määrä.Yhdessä varoitusvalojen kanssa annettavat ilmoitukset muistuttavat sinua säännöllisesti lisäystarpeesta, jotta moottorin käynnistymistä ei estetä. Katso lisätiedot näytettävistä ilmoituksista kappaleesta Varoitus- ja merkkivalot.
NOTIC E
Katso lisätietojaAdBlue®:sta (dieselmoottorit) ja erityisesti sen lisäämisestä asiaa käsittelevästä kappaleesta.

24
Euro 6.2 / 6.3 -moottorien yhteydessä
Palavat varoitus-/merkkivalot
ToimenpideJäljellä oleva toimintamatka


Lisää.2400 km - 800 km


Lisää mahdollisimman pian.
800 km - 100 km


Lisääminen on tärkeää, muuten moottorin käynnistyminen saatetaan estää.
100 km - 0 km


Moottorin käynnistäminen edellyttää, että lisäät vähintään viisi litraa AdBlue®:ta sen omaan säiliöön.
0 mailia (km)
Toimintahäiriö SCR pakokaasun jälkikäsittelyjärjestelmässä
Toimintahäiriön havaitseminen


Jos havaitaan toimintahäiriö, nämä varoitusvalot syttyvät ja samalla annetaan äänimerkki ja ilmoitus "Päästöihin liittyvä vika” tai “NO START IN”.
Varoitus annetaan ajon aikana, kun vika havaitaan ensimmäisen kerran, ja sen jälkeen aina kytkettäessä sytytysvirta seuraavilla ajokerroilla, jos vian syy on edelleen olemassa.
NOTIC E
Jos vika on tilapäinen, varoitus poistuu seuraavalla ajokerralla, kun SCR pakokaasun jälkikäsittelyjärjestelmän itsediagnoosi on suoritettu.
Toimintahäiriö vahvistetaan sallitun ajomatkan aikana (1100 km - 0 km)
Jos vikailmoitus näytetään edelleen jatkuvasti 50 km ajon jälkeen, SCR -järjestelmän vika vahvistetaan.AdBlue varoitusvalo vilkkuu ja ilmoitus "Päästöihin liittyvä vika: Käynnistys estetään X mailia" tai "NO START IN X mailia" tulee
näkyviin, ilmoittaen toimintamatkan maileina tai kilometreinä.Ajon aikana ilmoitus näytetään 30 sekunnin välein. Varoitus toistetaan aina kun sytytysvirta kytketään.Voit jatkaa ajoa enintään 1100 km ennen kuin moottorin käynnistyksenesto laukeaa.
WARNI NG
Anna valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon tarkastaa järjestelmä mahdollisimman pian.
Käynnistys estetty
Aina kun sytytysvirta kytketään päälle, ilmoitus "Päästöihin liittyvä vika: Käynnistys estetty" tai "NO START IN" tulee näkyviin.
WARNI NG
Jotta voit käynnistää moottorin uudelleen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.

26
NOTIC E
Matkustamon nopeaa lämmitystä tai jäähdytystä varten voit valita hetkeksi lämmityksen tai jäähdytyksen maksimiasetuksen.Kun lämmitys on maksimiteholla, mukavuuslämpötilan kulutusilmaisin on MAX-alueella. Kun ilmastointi on täysillä, se pysyy ECO-vyöhykkeellä.Mukavuuslämpötilaa ylläpitävien varusteiden pitkäaikainen käyttö, varsinkin hitailla nopeuksilla ajettaessa, voi lyhentää auton toimintamatkaa merkittävästi.Muista optimoida laitteiden asetukset toivotun mukavuustason saavuttamiseksi ja säädä ne aina tarvittaessa, kun käynnistät auton.Jos lämmityslaitetta ei ole käytetty pitkään aikaan, saatat havaita lievää tuoksua käytön ensiminuuttien aikana.

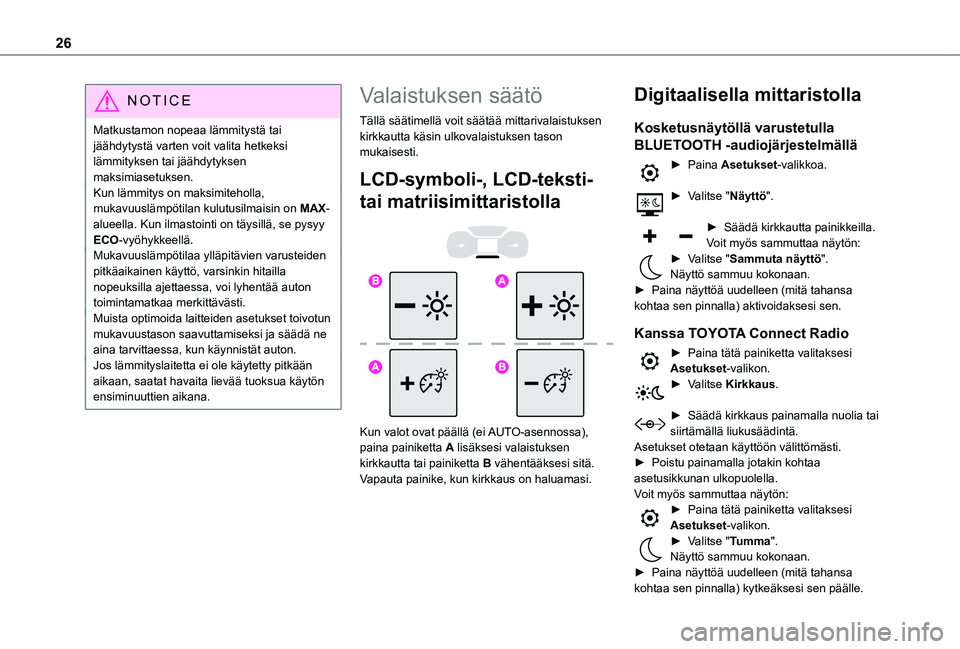

Valaistuksen säätö
Tällä säätimellä voit säätää mittarivalaistuk\
sen kirkkautta käsin ulkovalaistuksen tason mukaisesti.
LCD-symboli-, LCD-teksti-
tai matriisimittaristolla


Kun valot ovat päällä (ei AUTO-asennossa), paina painiketta A lisäksesi valaistuksen kirkkautta tai painiketta B vähentääksesi sitä.Vapauta painike, kun kirkkaus on haluamasi.
Digitaalisella mittaristolla
Kosketusnäytöllä varustetulla
BLUETOOTH -audiojärjestelmällä
►  Paina Asetukset-valikkoa.
►  Valitse "Näyttö".
►  Säädä kirkkautta painikkeilla.Voit myös sammuttaa näytön:►  Valitse "Sammuta näyttö".Näyttö sammuu kokonaan.►  Paina näyttöä uudelleen (mitä tahansa kohtaa sen pinnalla) aktivoidaksesi sen.
Kanssa TOYOTA Connect Radio
►  Paina tätä painiketta valitaksesi Asetukset-valikon.►  Valitse Kirkkaus.
►  Säädä kirkkaus painamalla nuolia tai siirtämällä liukusäädintä.
Asetukset otetaan käyttöön välittömästi.►  Poistu painamalla jotakin kohtaa asetusikkunan ulkopuolella.Voit myös sammuttaa näytön:►  Paina tätä painiketta valitaksesi Asetukset-valikon.►  Valitse "Tumma".Näyttö sammuu kokonaan.►  Paina näyttöä uudelleen (mitä tahansa kohtaa sen pinnalla) kytkeäksesi sen päälle.
