1242-1. Kombiinstrument
Toyota-Einparkhilfe (je nach Ausstat-
tung) ( S.338)
 Anfahrregelung (S.229)
 Bremsüberbrückungssystem
( S.229)
Es wird der gleiche Inhalt angezeigt wie auf
der Multi-Informationsanzeige. Einzelheiten
finden Sie in den Erklärungen für die einzel-
nen Systeme.
Zeigt folgende mit der Multi-Informati-
onsanzeige verbundenen Symbole und
eine Meldung an:
: Hauptwarnsymbol
Wird angezeigt, wenn eine Warnmeldung
auf der Multi-Informationsanzeige angezeigt
wird. ( S.505)
: Informationssymbol
Wird angezeigt, wenn eine Pop-up-Anzeige
mit Hinweisen/Empfehlungen auf der
Multi-Informationsanzeige angezeigt wird.
( S.118)
Je nach Situation wird Folgendes ange-
zeigt:
■Warnung/Meldung
Je nach Situation wird eine Warnmel-
dung oder eine andere Meldung ange-
zeigt.
 Warnmeldungen
Es können bestimmte Warnmeldungen
angezeigt werden.
 Pop-up-Anzeigen
Wenn das Fahrerassistenzsystem in Betrieb
ist, werden einige der auf der Multi-Informati-
onsanzeige dargestellten Informationen als
Pop-up-Anzeige auf dem Head-up-Display
angezeigt.
■Status des Freisprechsystems
Wird angezeigt, wenn das Frei-
sprechsystem bedient wird.
(Siehe “Navigations- und Multimediasy-
stem Betriebsanleitung”.)
■Betriebsstatus des Audiosystems
Wird angezeigt, wenn das Audiosystem
bedient wird.
(Siehe “Navigations- und Multimediasy-
stem Betriebsanleitung”.)
■Pop-up-Anzeigen
Je nach Pop-up-Anzeige wird das aktuell im Anzeigebereich dargestellte Element für Mel-
dungen vorübergehend nicht angezeigt. Das
Element wird angezeigt, sobald die Pop-up-Anzeige verschwindet.
/ -Symbole
Anzeigebereich für Meldungen

125
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
Bildschirm des Audiosystems
Multi-Informationsanzeige
Steuerschalter für die Instrumente
■Bildschirm des Audiosystems
Audiosystem ohne Navigationsfunk-
tion
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Wenn ein anderer Bildschirm als “Energie-
monitor” angezeigt wird, wählen Sie “Ener- gie”.
Audiosystem mit Navigationsfunk-
tion
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
3 Wählen Sie “ECO” auf dem Bild-
schirm “Informationen”.
Wenn ein anderer Bildschirm als “Energie-
monitor” angezeigt wird, wählen Sie “Ener- gie”.
12,3-Zoll-Anzeige
1 Wählen Sie Toyota Touch Multi-
funktions-Display ( S.384).
2 Wählen Sie “Energie”.
Die Bildschirmposition kann auch geändert
werden, indem Sie die gewünschte Informa- tion im Vollbild wählen.
Bildschirm Energiemoni-
tor/Verbrauch
Sie können den Status Ihres
Hybridsystems auf der Multi-Infor-
mationsanzeige und der Audiosy-
stemanzeige sehen.
Fahrzeuge mit 12,3-Zoll-Anzeige:
Der Energiemonitor- oder Ver-
brauchsbildschirm kann auf dem
Toyota Touch Multifunktions-Dis-
play angezeigt und bedient wer-
den.
Systemkomponenten
Energiemonitor

1302-1. Kombiinstrument
Bei diesen Abbildungen handelt es sich nur um Beis piele, die von den tatsächlichen Bedingun-
gen leicht abweichen können.
Zustand der Hybridbatterie (Trakti-
onsbatterie)
Niedrig
Hoch
Bei diesen Abbildungen handelt es sich nur
um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
■Fahrtinformationen
Audiosystem ohne Navigationsfunk-
tion
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Wenn ein anderer Bildschirm als “Fahrtinfor-
mationen” angezeigt wird, wählen Sie “Fahr- tinformationen”.
Audiosystem mit Navigationsfunk-
tion
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
3 Wählen Sie “ECO” auf dem Bild-
schirm “Informationen”.
Wenn ein anderer Bildschirm als “Fahrtinfor- mationen” angezeigt wird, wählen Sie “Fahr-
tinformationen”.
12,3-Zoll-Anzeige
1 Wählen Sie Toyota Touch Multi-
funktions-Display ( S.384).
2 Wählen Sie “Fahrtinformationen”.
Die Bildschirmposition kann auch geändert werden, indem Sie die gewünschte Informa-
tion im Vollbild wählen.
Wenn kein Energiefluss vorhanden ist
Ve r b ra u c h

131
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
Zurücksetzen der Verbrauchsdaten
Kraftstoffverbrauch in den letzten 15
Minuten
Aktueller Kraftstoffverbrauch
Regenerierte Energie in den letzten
15 Minuten
Ein Symbol steht für 50 Wh. Bis zu 5 Sym-
bole werden angezeigt.
Durchschnittsgesch windigkeit seit
dem Starten de s Hybridsystems.
Verstrichene Zeit seit dem Starten
des Hybridsystems.
Reichweite
Der durchschnittliche Kraftstoffver-
brauchsverlauf ist nach Farben in ver-
gangene Durchschnittswerte und den
durchschnittlichen Kraftstoffverbrauch
seit der letzten Aktualisierung unterteilt.
Verwenden Sie den angezeigten durch-
schnittlichen Kraftstoffverbrauch als
Referenz.
Bei der Darstellung handelt es sich nur um
ein Beispiel, das von den tatsächlichen
Bedingungen leicht abweichen kann.
■Ve r la uf
Audiosystem ohne Navigationsfunk-
tion
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Wenn ein anderer Bildschirm als “Historie”
angezeigt wird, wählen Sie “Historie”.
Audiosystem mit Navigationsfunk-
tion
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
3 Wählen Sie “ECO” auf dem Bild-
schirm “Informationen”.
Wenn ein anderer Bildschirm als “Historie”
angezeigt wird, wählen Sie “Historie”.
12,3-Zoll-Anzeige
1 Wählen Sie Toyota Touch Multi-
funktions-Display ( S.384).
2 Wählen Sie “Historie”.
Die Bildschirmposition kann auch geändert werden, indem Sie die gewünschte Informa-
tion im Vollbild wählen.
Bester aufgezeichneter Kraftstoff-
verbrauch
Aktuellster Kraftstoffverbrauch
Zuvor aufgezeichneter Kraftstoffver-
brauch
Zurücksetzen der Verlaufsdaten
Aktualisierung der neusten Daten
zum Kraftstoffverbrauch

137
3
3-1. Informationen zu Schlüsseln

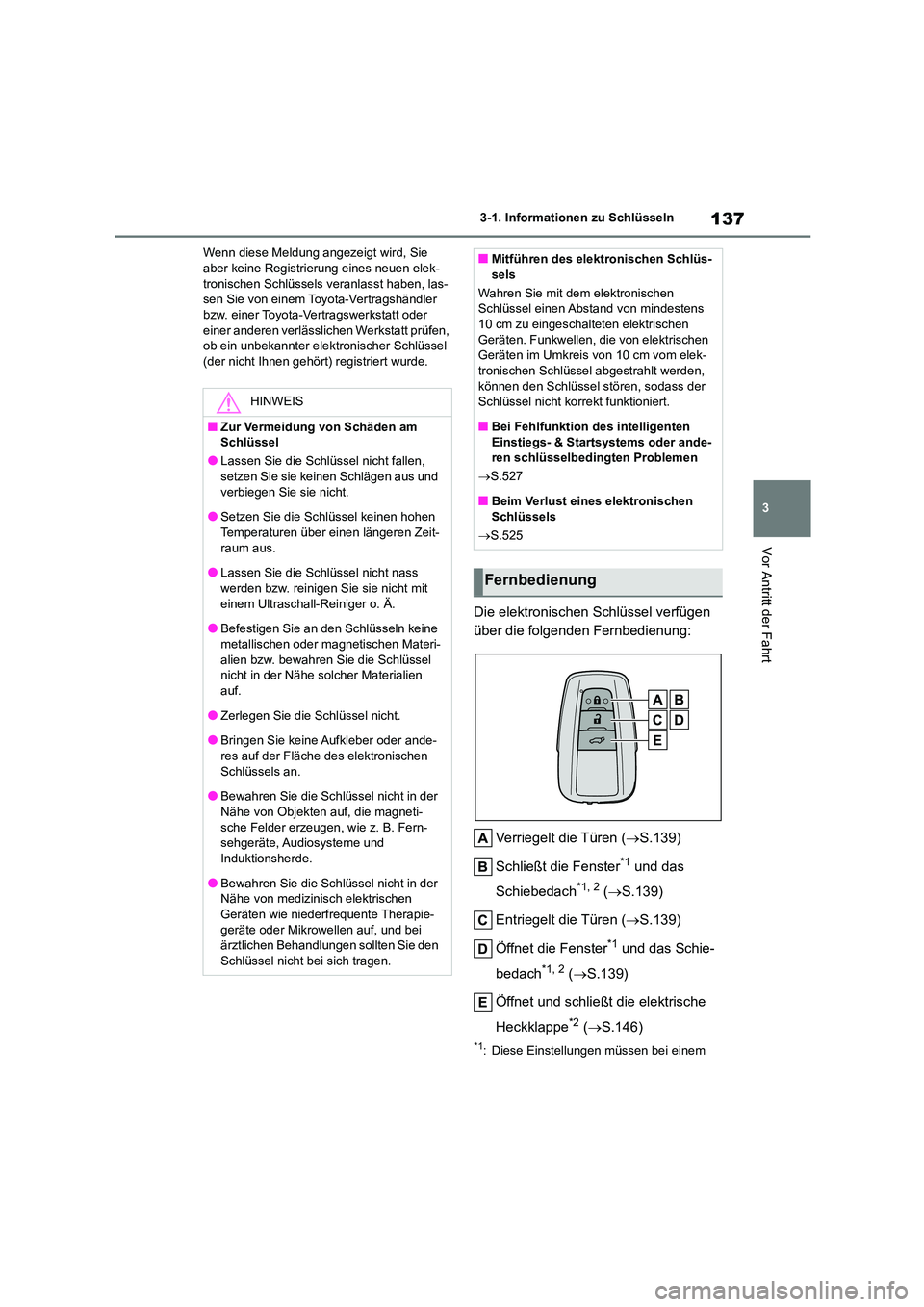

Vor Antritt der Fahrt
Wenn diese Meldung angezeigt wird, Sie aber keine Registrierung eines neuen elek-
tronischen Schlüssels veranlasst haben, las-
sen Sie von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt prüfen,
ob ein unbekannter elek tronischer Schlüssel (der nicht Ihnen gehört) registriert wurde.
Die elektronischen Schlüssel verfügen
über die folgenden Fernbedienung:
Verriegelt die Türen ( S.139)
Schließt die Fenster*1 und das
Schiebedach*1, 2 ( S.139)
Entriegelt die Türen ( S.139)
Öffnet die Fenster*1 und das Schie-
bedach*1, 2 ( S.139)
Öffnet und schließt die elektrische
Heckklappe*2 ( S.146)
*1: Diese Einstellungen müssen bei einem
HINWEIS
■Zur Vermeidung von Schäden am
Schlüssel
●Lassen Sie die Schlüssel nicht fallen,
setzen Sie sie keinen Schlägen aus und verbiegen Sie sie nicht.
●Setzen Sie die Schlüssel keinen hohen
Temperaturen über einen längeren Zeit- raum aus.
●Lassen Sie die Schlüssel nicht nass
werden bzw. reinigen Sie sie nicht mit einem Ultraschall-Reiniger o. Ä.
●Befestigen Sie an den Schlüsseln keine
metallischen oder magnetischen Materi- alien bzw. bewahren Sie die Schlüssel
nicht in der Nähe solcher Materialien
auf.
●Zerlegen Sie die Schlüssel nicht.
●Bringen Sie keine Aufkleber oder ande-
res auf der Fläche des elektronischen
Schlüssels an.
●Bewahren Sie die Schlüssel nicht in der
Nähe von Objekten auf, die magneti-
sche Felder erzeugen, wie z. B. Fern- sehgeräte, Audiosysteme und
Induktionsherde.
●Bewahren Sie die Schlüssel nicht in der Nähe von medizini sch elektrischen
Geräten wie niederfrequente Therapie-
geräte oder Mikrowellen auf, und bei ärztlichen Behandlungen sollten Sie den
Schlüssel nicht bei sich tragen.
■Mitführen des elektronischen Schlüs-
sels
Wahren Sie mit dem elektronischen
Schlüssel einen Abstand von mindestens 10 cm zu eingeschalteten elektrischen
Geräten. Funkwellen, die von elektrischen
Geräten im Umkreis von 10 cm vom elek- tronischen Schlüssel abgestrahlt werden,
können den Schlüssel stören, sodass der
Schlüssel nicht ko rrekt funktioniert.
■Bei Fehlfunktion des intelligenten Einstiegs- & Startsystems oder ande-
ren schlüsselbedingten Problemen
 S.527
■Beim Verlust eines elektronischen Schlüssels
 S.525
Fernbedienung

157
3
3-2. Öffnen, Schließen und Verriegeln der Türen
Vor Antritt der Fahrt
miniumfolie befindet • Metallische Geldbörsen oder Taschen
• Münzen
• Handwärmer aus Metall • Medien wie CDs und DVDs
●Wenn in der Nähe andere Funkschlüssel (die Funkwellen aussenden) verwendet
werden
●Wenn der elektronische Schlüssel zusam-
men mit den folgenden Geräten transpor-
tiert wird, die Funkwellen aussenden
• Tragbares Funkgerät, Mobiltelefon, schnurloses Telefon oder andere drahtlose
Kommunikationsgeräte
• Ein anderer elektronischer Schlüssel oder ein Funkschlüssel, der Funkwellen aus-
sendet
• PCs oder elektronische Organizer (PDAs) • Digitale Audioplayer
• Tragbare Spielsysteme
●Wenn die Fenstertönung Metall enthält
oder wenn an der Heckscheibe metallische
Gegenstände angebracht sind
●Wenn der elektronische Schlüssel in der
Nähe eines Batterieladegeräts oder elek- tronischen Geräts platziert wird
●Wenn das Fahrzeug auf einem gebühren-pflichtigen Parkplatz abgestellt wird, auf
dem Funkwellen ausgestrahlt werden
■Hinweis zur Einstiegsfunktion
●Auch wenn sich der elektronische Schlüs-
sel im effektiven Bereich befindet (Erken-
nungsbereiche), funktioniert das System in den folgenden Fällen möglicherweise nicht
richtig:
• Der elektronische Schlüssel ist zu nah am Fenster oder am äußeren Türgriff, nahe
am Boden oder in einer hohen Lage, wenn
die Türen verriegelt oder entriegelt wer- den.
• Der elektronische Schlüssel befindet sich
auf der Instrumententafel, im Gepäckraum, auf dem Boden, in den Türtaschen oder im
Handschuhfach, wenn das Hybridsystem
gestartet oder die Starttasten-Modi geän- dert werden.
●Lassen Sie den elektronischen Schlüssel nicht auf der Instrumententafel oder in der
Nähe der Türtaschen, wenn Sie das Fahr-
zeug verlassen. In Abhängigkeit von den Bedingungen für den Funkwellenempfang,
kann er von der Antenne außerhalb des
Fahrgastraums erkannt werden, sodass die Tür von außen verschlossen werden
kann und der elektronische Schlüssel
möglicherweise im Fahrzeug eingeschlos- sen wird.
●Solange der elektronische Schlüssel im effektiven Bereich ist, kann jeder die Türen
verriegeln oder entriegeln. Es können
jedoch nur die Türen, die den elektroni-
schen Schlüssel erkennen, zur Entriege- lung des Fahrzeugs verwendet werden.
●Auch wenn sich der elektronische Schlüs-sel nicht im Fahrzeug befindet, könnte das
Hybridsystem gestartet werden, wenn sich
der elektronische Schlüssel in der Nähe des Fensters befindet.
●Die Türen können sich entriegeln oder ver-riegeln, wenn eine große Menge Wasser
auf den Türgriff spritzt, wie z. B. im Regen
oder in einer Waschanlage, wenn sich der elektronische Schlüssel innerhalb des
effektiven Bereichs befindet. (Die Türen
werden automatisch nach ca. 30 Sekun- den verriegelt, wenn die Türen nicht geöff-
net und geschlossen werden.)
●Wenn die Fernbedienung zum Verriegeln
der Türen verwendet wird und der elektro-
nische Schlüssel in der Nähe des Fahr- zeugs ist, kann es sein, dass die Tür mit
der Einstiegsfunktion ni cht entriegelt wird.
(Verwenden Sie die Fernbedienung, um die Türen zu entriegeln.)
●Wenn Sie beim Berühren des Türverriege-lungs- oder Türentriegelungssensors
Handschuhe tragen, kann der Verriege-
lungs- oder Entriegelungsvorgang verhin- dert werden.
●Falls der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb des
effektiven Bereichs befindet, kann sich die
Tür wiederholt verriegeln und entriegeln. Befolgen Sie in diesem Fall die folgenden
Abhilfemaßnahmen zum Waschen des
Fahrzeugs: • Legen Sie den elektronischen Schlüssel
an einem Ort ab, der 2 m oder mehr vom
Fahrzeug entfernt ist. (Achten Sie darauf,

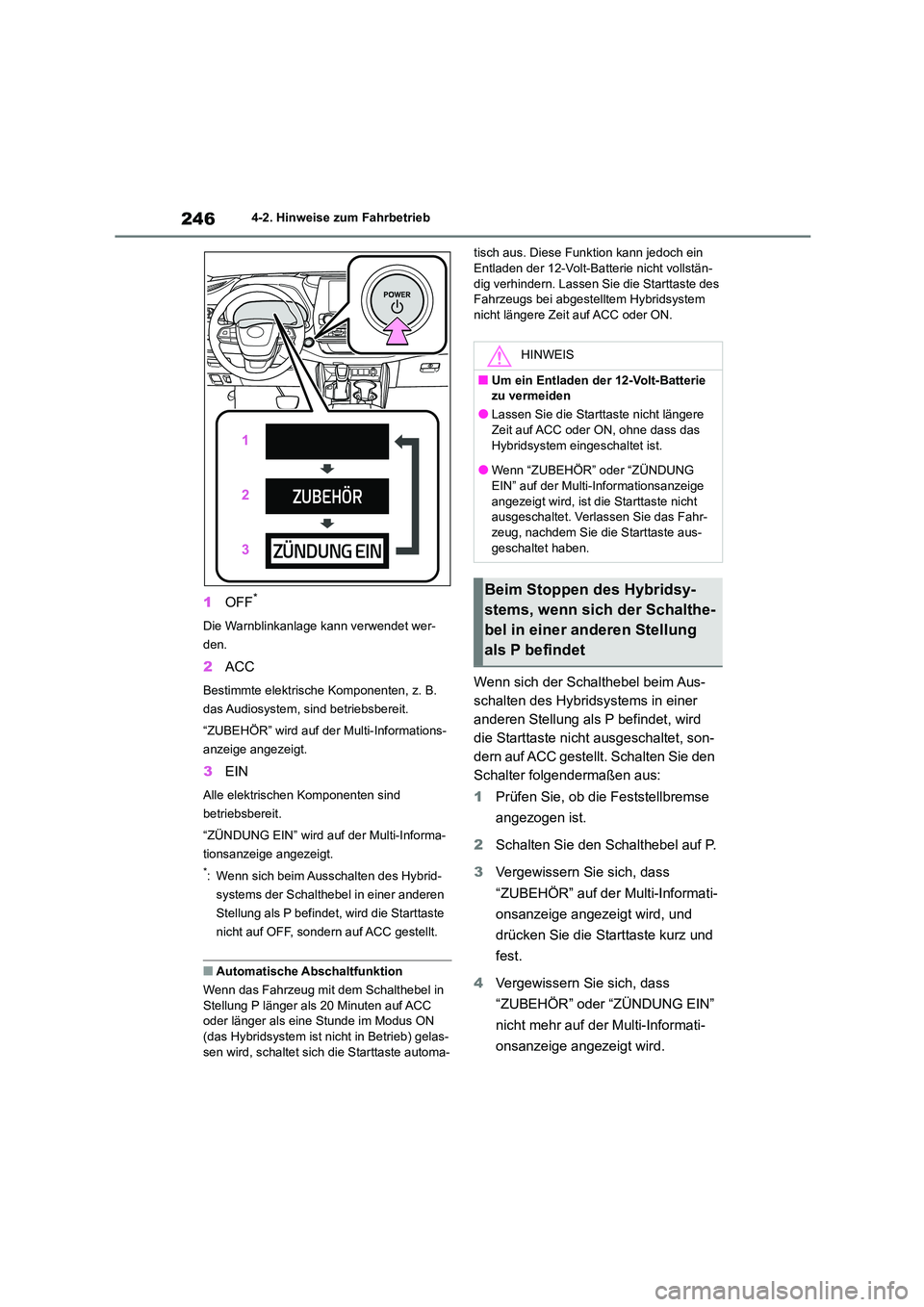

2464-2. Hinweise zum Fahrbetrieb
1OFF*
Die Warnblinkanlage kann verwendet wer-
den.
2 ACC
Bestimmte elektrische Komponenten, z. B.
das Audiosystem, sind betriebsbereit.
“ZUBEHÖR” wird auf der Multi-Informations-
anzeige angezeigt.
3 EIN
Alle elektrischen Komponenten sind
betriebsbereit.
“ZÜNDUNG EIN” wird auf der Multi-Informa-
tionsanzeige angezeigt.
*: Wenn sich beim Ausschalten des Hybrid-
systems der Schalthebel in einer anderen
Stellung als P befindet, wird die Starttaste
nicht auf OFF, sondern auf ACC gestellt.
■Automatische Abschaltfunktion
Wenn das Fahrzeug mit dem Schalthebel in
Stellung P länger als 20 Minuten auf ACC oder länger als eine Stunde im Modus ON
(das Hybridsystem ist nicht in Betrieb) gelas-
sen wird, schaltet sich die Starttaste automa-
tisch aus. Diese Funk tion kann jedoch ein Entladen der 12-Volt-Batterie nicht vollstän-
dig verhindern. Lassen Sie die Starttaste des
Fahrzeugs bei abgestelltem Hybridsystem nicht längere Zeit auf ACC oder ON.
Wenn sich der Schalthebel beim Aus-
schalten des Hybridsystems in einer
anderen Stellung als P befindet, wird
die Starttaste nicht ausgeschaltet, son-
dern auf ACC gestellt. Schalten Sie den
Schalter folgendermaßen aus:
1 Prüfen Sie, ob die Feststellbremse
angezogen ist.
2 Schalten Sie den Schalthebel auf P.
3 Vergewissern Sie sich, dass
“ZUBEHÖR” auf der Multi-Informati-
onsanzeige angezeigt wird, und
drücken Sie die Starttaste kurz und
fest.
4 Vergewissern Sie sich, dass
“ZUBEHÖR” oder “ZÜNDUNG EIN”
nicht mehr auf der Multi-Informati-
onsanzeige angezeigt wird.
HINWEIS
■Um ein Entladen der 12-Volt-Batterie
zu vermeiden
●Lassen Sie die Starttaste nicht längere
Zeit auf ACC oder ON, ohne dass das Hybridsystem eingeschaltet ist.
●Wenn “ZUBEHÖR” oder “ZÜNDUNG
EIN” auf der Multi-Informationsanzeige angezeigt wird, ist die Starttaste nicht
ausgeschaltet. Verlassen Sie das Fahr-
zeug, nachdem Sie die Starttaste aus- geschaltet haben.
Beim Stoppen des Hybridsy-
stems, wenn sich der Schalthe-
bel in einer anderen Stellung
als P befindet

305
4

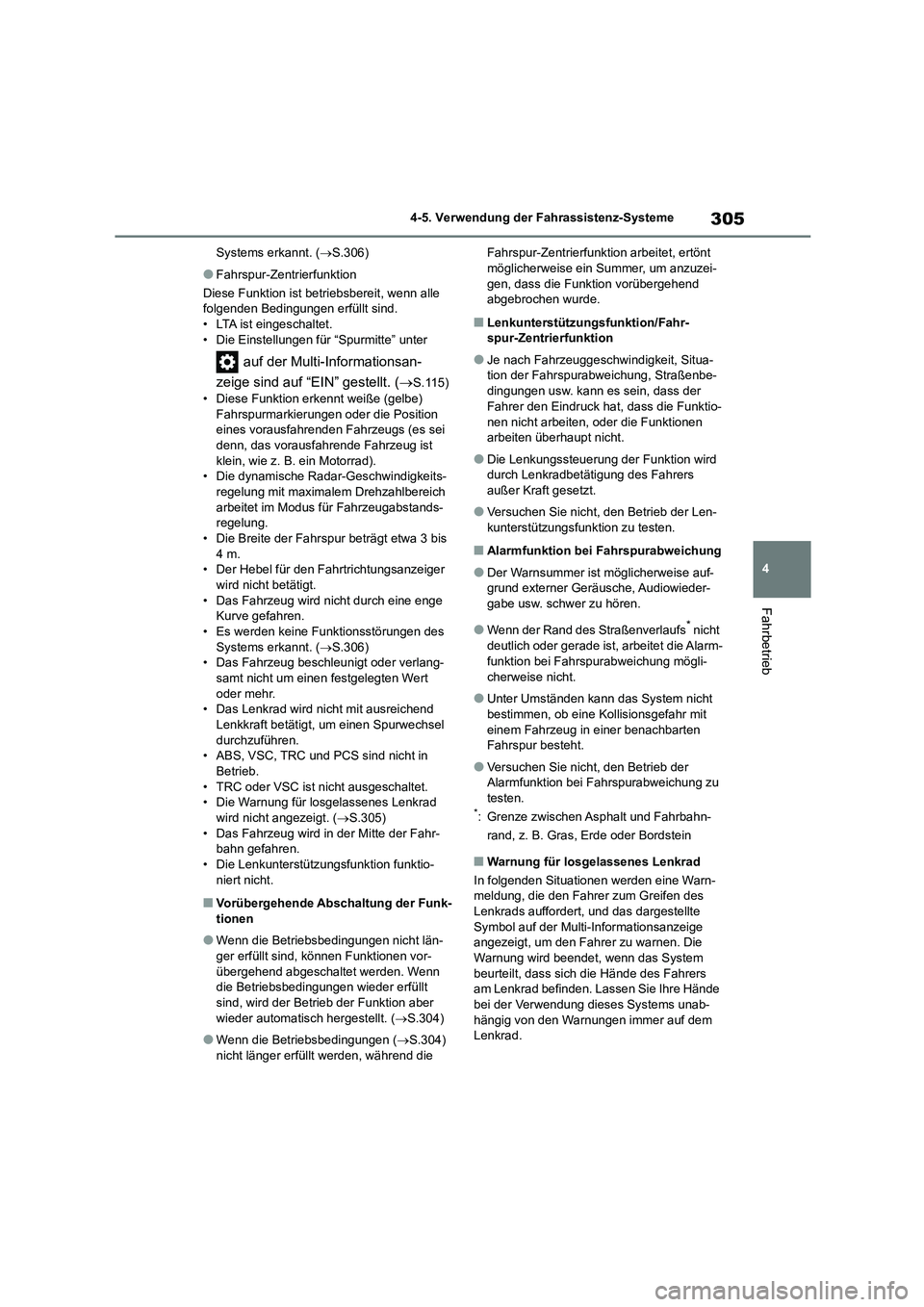

4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Systems erkannt. ( S.306)
●Fahrspur-Zentrierfunktion
Diese Funktion ist betriebsbereit, wenn alle
folgenden Bedingungen erfüllt sind. • LTA ist eingeschaltet.
• Die Einstellungen für “Spurmitte” unter
auf der Multi-Informationsan-
zeige sind auf “EIN” gestellt. ( S.115)
• Diese Funktion erkennt weiße (gelbe) Fahrspurmarkierungen oder die Position
eines vorausfahrenden Fahrzeugs (es sei
denn, das vorausfahrende Fahrzeug ist klein, wie z. B. ein Motorrad).
• Die dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich arbeitet im Modus für Fahrzeugabstands-
regelung.
• Die Breite der Fahrspur beträgt etwa 3 bis 4 m.
• Der Hebel für den Fahrtrichtungsanzeiger
wird nicht betätigt. • Das Fahrzeug wird nicht durch eine enge
Kurve gefahren.
• Es werden keine Funktionsstörungen des Systems erkannt. ( S.306)
• Das Fahrzeug beschleunigt oder verlang-
samt nicht um einen festgelegten Wert oder mehr.
• Das Lenkrad wird nicht mit ausreichend
Lenkkraft betätigt, um einen Spurwechsel durchzuführen.
• ABS, VSC, TRC und PCS sind nicht in
Betrieb. • TRC oder VSC ist nicht ausgeschaltet.
• Die Warnung für losgelassenes Lenkrad
wird nicht angezeigt. ( S.305) • Das Fahrzeug wird in der Mitte der Fahr-
bahn gefahren.
• Die Lenkunterstützungsfunktion funktio- niert nicht.
■Vorübergehende Abschaltung der Funk-
tionen
●Wenn die Betriebsbedingungen nicht län-
ger erfüllt sind, können Funktionen vor-
übergehend abgeschaltet werden. Wenn die Betriebsbedingungen wieder erfüllt
sind, wird der Betrieb der Funktion aber
wieder automatisch hergestellt. ( S.304)
●Wenn die Betriebsbedingungen (S.304)
nicht länger erfüllt werden, während die
Fahrspur-Zentrierfunktion arbeitet, ertönt möglicherweise ein Su mmer, um anzuzei-
gen, dass die Funktion vorübergehend
abgebrochen wurde.
■Lenkunterstützungsfunktion/Fahr- spur-Zentrierfunktion
●Je nach Fahrzeuggeschwindigkeit, Situa-tion der Fahrspurabweichung, Straßenbe-
dingungen usw. kann es sein, dass der
Fahrer den Eindruck hat, dass die Funktio-
nen nicht arbeiten, oder die Funktionen arbeiten überhaupt nicht.
●Die Lenkungssteuerung der Funktion wird durch Lenkradbetätigung des Fahrers
außer Kraft gesetzt.
●Versuchen Sie nicht, den Betrieb der Len-
kunterstützungsfunktion zu testen.
■Alarmfunktion bei Fahrspurabweichung
●Der Warnsummer ist möglicherweise auf-
grund externer Geräusche, Audiowieder-
gabe usw. schwer zu hören.
●Wenn der Rand des Straßenverlaufs* nicht
deutlich oder gerade ist, arbeitet die Alarm-
funktion bei Fahrspurabweichung mögli-
cherweise nicht.
●Unter Umständen kann das System nicht
bestimmen, ob eine Ko llisionsgefahr mit
einem Fahrzeug in einer benachbarten Fahrspur besteht.
●Versuchen Sie nicht, den Betrieb der Alarmfunktion bei Fahrspurabweichung zu
testen.*: Grenze zwischen Asphalt und Fahrbahn-
rand, z. B. Gras, Erde oder Bordstein
■Warnung für losgelassenes Lenkrad
In folgenden Situationen werden eine Warn-
meldung, die den Fahrer zum Greifen des
Lenkrads auffordert, und das dargestellte Symbol auf der Multi-Informationsanzeige
angezeigt, um den Fahrer zu warnen. Die
Warnung wird beendet, wenn das System beurteilt, dass sich die Hände des Fahrers
am Lenkrad befinden. Lassen Sie Ihre Hände
bei der Verwendung dieses Systems unab- hängig von den Warnungen immer auf dem
Lenkrad.
