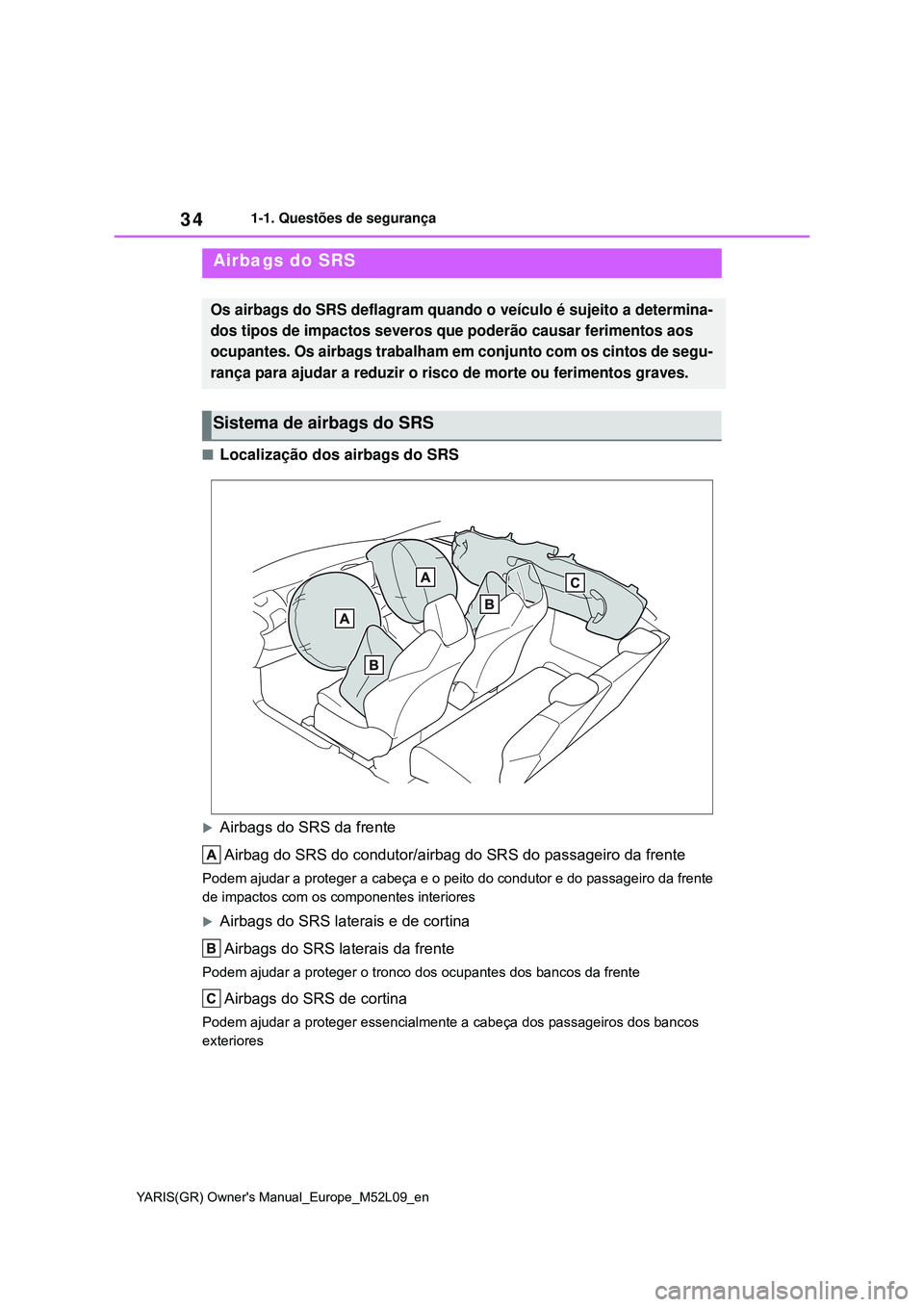

2021 TOYOTA GR YARIS airbag

34
YARIS(GR) Owner's Manual_Europe_M52L09_en
1-1. Questões de segurança
Localização dos airbags do SRS
Airbags do SRS da frente
Airbag do SRS do condutor/airbag do SRS do passageiro da frente
Podem ajudar a proteger a cabeça e o peito do condutor e do passageiro da frente
de impactos com os componentes interiores
Airbags do SRS laterais e de cortina
Airbags do SRS laterais da frente
Podem ajudar a proteger o tronco dos ocupantes dos bancos da frente
Airbags do SRS de cortina
Podem ajudar a proteger essencialmente a cabeça dos passageiros dos bancos
exteriores
Airbags do SRS
Os airbags do SRS deflagram quando o veículo é sujeito a determina-
dos tipos de impactos severos que poderão causar ferimentos aos
ocupantes. Os airbags trabalham em conjunto com os cintos de segu-
rança para ajudar a reduzir o risco de morte ou ferimentos graves.
Sistema de airbags do SRS

35
1
YARIS(GR) Owner's Manual_Europe_M52L09_en
1-1. Questões de segurança
Para uma utilização segura
Componentes do sistema de airbags do SRS
Sensores de impacto frontal
Interruptor de ligar/desligar manualmente o airbag
Airbag do passageiro da frente
Sensores de impacto lateral (Porta lateral)
Sensores de impacto lateral (frente)
Airbags laterais
Pré-tensores do cinto de segurança e limitadores de força
Airbags de cortina
Airbag do condutor
Luz de aviso do SRS
Luzes do indicador “AIR BAG ON” e “AIR BAG OFF”
Conjunto do sensor do airbag
Os principais componentes do sistema de airbags do SRS estão ilustrados
acima. O sistema de airbags do SRS é controlado pelo conjunto do sensor
do airbag. Quando os airbags deflagram, é desencadeada uma reação quí-
mica nos insufladores que rapidamente enchem os airbags com um gás
não tóxico para ajudar a reter o movimento dos ocupantes.

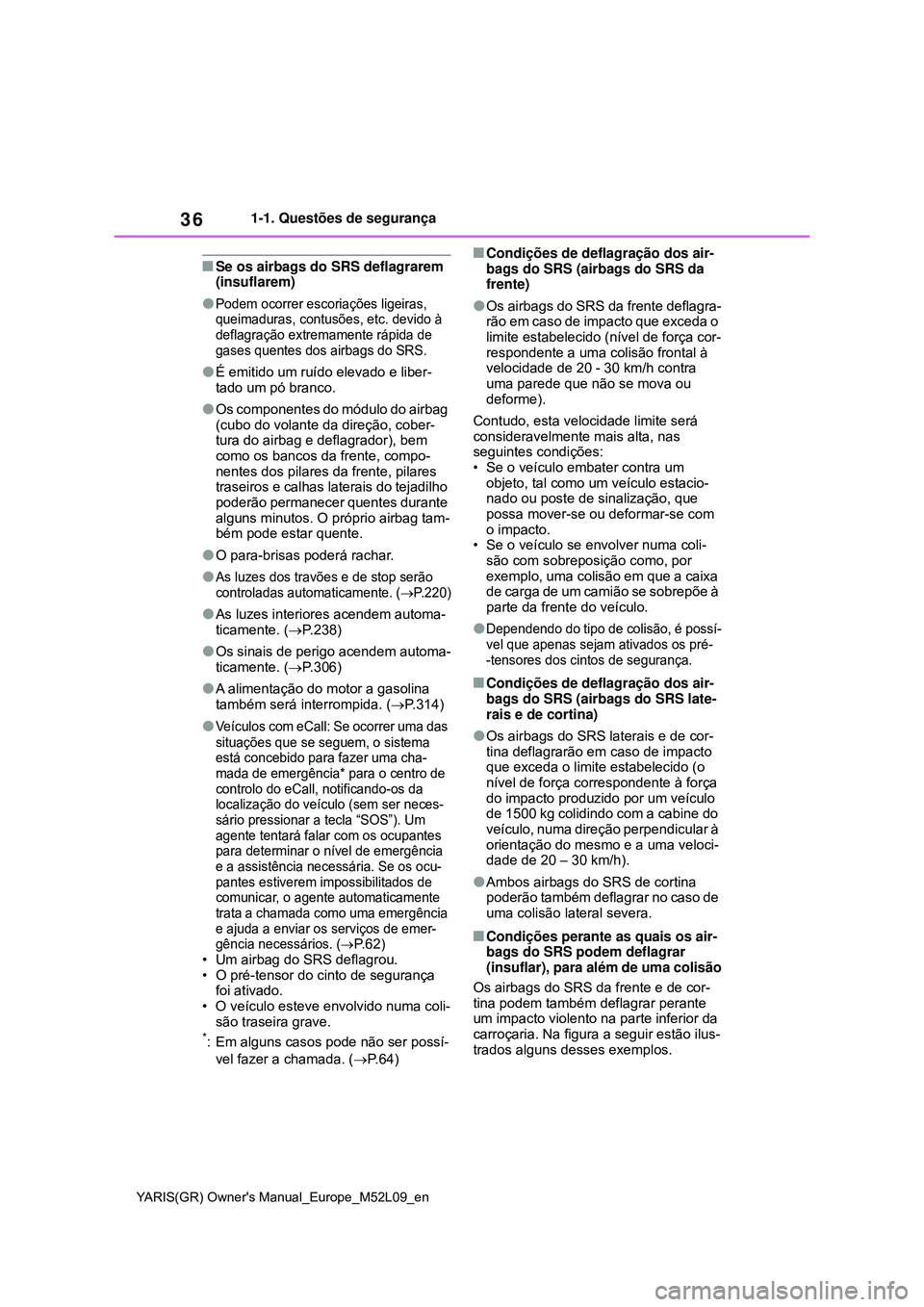

36
YARIS(GR) Owner's Manual_Europe_M52L09_en
1-1. Questões de segurança
Se os airbags do SRS deflagrarem
(insuflarem)
Podem ocorrer escoriações ligeiras,
queimaduras, contusões, etc. devido à
deflagração extremamente rápida de
gases quentes dos airbags do SRS.
É emitido um ruído elevado e liber-
tado um pó branco.
Os componentes do módulo do airbag
(cubo do volante da direção, cober-
tura do airbag e deflagrador), bem
como os bancos da frente, compo-
nentes dos pilares da frente, pilares
traseiros e calhas laterais do tejadilho
poderão permanecer quentes durante
alguns minutos. O próprio airbag tam-
bém pode estar quente.
O para-brisas poderá rachar.
As luzes dos travões e de stop serão
controladas automaticamente. (
P.220)
As luzes interiores acendem automa-
ticamente. (P.238)
Os sinais de perigo acendem automa-
ticamente. (P.306)
A alimentação do motor a gasolina
também será interrompida. (P.314)
Veículos com eCall: Se ocorrer uma das
situações que se seguem, o sistema
está concebido para fazer uma cha-
mada de emergência* para o centro de
controlo do eCall, notificando-os da
localização do veículo (sem ser neces-
sário pressionar a tecla “SOS”). Um
agente tentará falar com os ocupantes
para determinar o nível de emergência
e a assistência necessária. Se os ocu-
pantes estiverem impossibilitados de
comunicar, o agente automaticamente
trata a chamada como uma emergência
e ajuda a enviar os serviços de emer-
gência necessários. (
P. 6 2)
• Um airbag do SRS deflagrou.
• O pré-tensor do cinto de segurança
foi ativado.
• O veículo esteve envolvido numa coli-
são traseira grave.
*: Em alguns casos pode não ser possí-
vel fazer a chamada. (P. 6 4 )
Condições de deflagração dos air-
bags do SRS (airbags do SRS da
frente)
Os airbags do SRS da frente deflagra-
rão em caso de impacto que exceda o
limite estabelecido (nível de força cor-
respondente a uma colisão frontal à
velocidade de 20 - 30 km/h contra
uma parede que não se mova ou
deforme).
Contudo, esta velocidade limite será
consideravelmente mais alta, nas
seguintes condições:
• Se o veículo embater contra um
objeto, tal como um veículo estacio-
nado ou poste de sinalização, que
possa mover-se ou deformar-se com
o impacto.
• Se o veículo se envolver numa coli-
são com sobreposição como, por
exemplo, uma colisão em que a caixa
de carga de um camião se sobrepõe à
parte da frente do veículo.
Dependendo do tipo de colisão, é possí-
vel que apenas sejam ativados os pré-
-tensores dos cintos de segurança.
Condições de deflagração dos air-
bags do SRS (airbags do SRS late-
rais e de cortina)
Os airbags do SRS laterais e de cor-
tina deflagrarão em caso de impacto
que exceda o limite estabelecido (o
nível de força correspondente à força
do impacto produzido por um veículo
de 1500 kg colidindo com a cabine do
veículo, numa direção perpendicular à
orientação do mesmo e a uma veloci-
dade de 20 – 30 km/h).
Ambos airbags do SRS de cortina
poderão também deflagrar no caso de
uma colisão lateral severa.
Condições perante as quais os air-
bags do SRS podem deflagrar
(insuflar), para além de uma colisão
Os airbags do SRS da frente e de cor-
tina podem também deflagrar perante
um impacto violento na parte inferior da
carroçaria. Na figura a seguir estão ilus-
trados alguns desses exemplos.

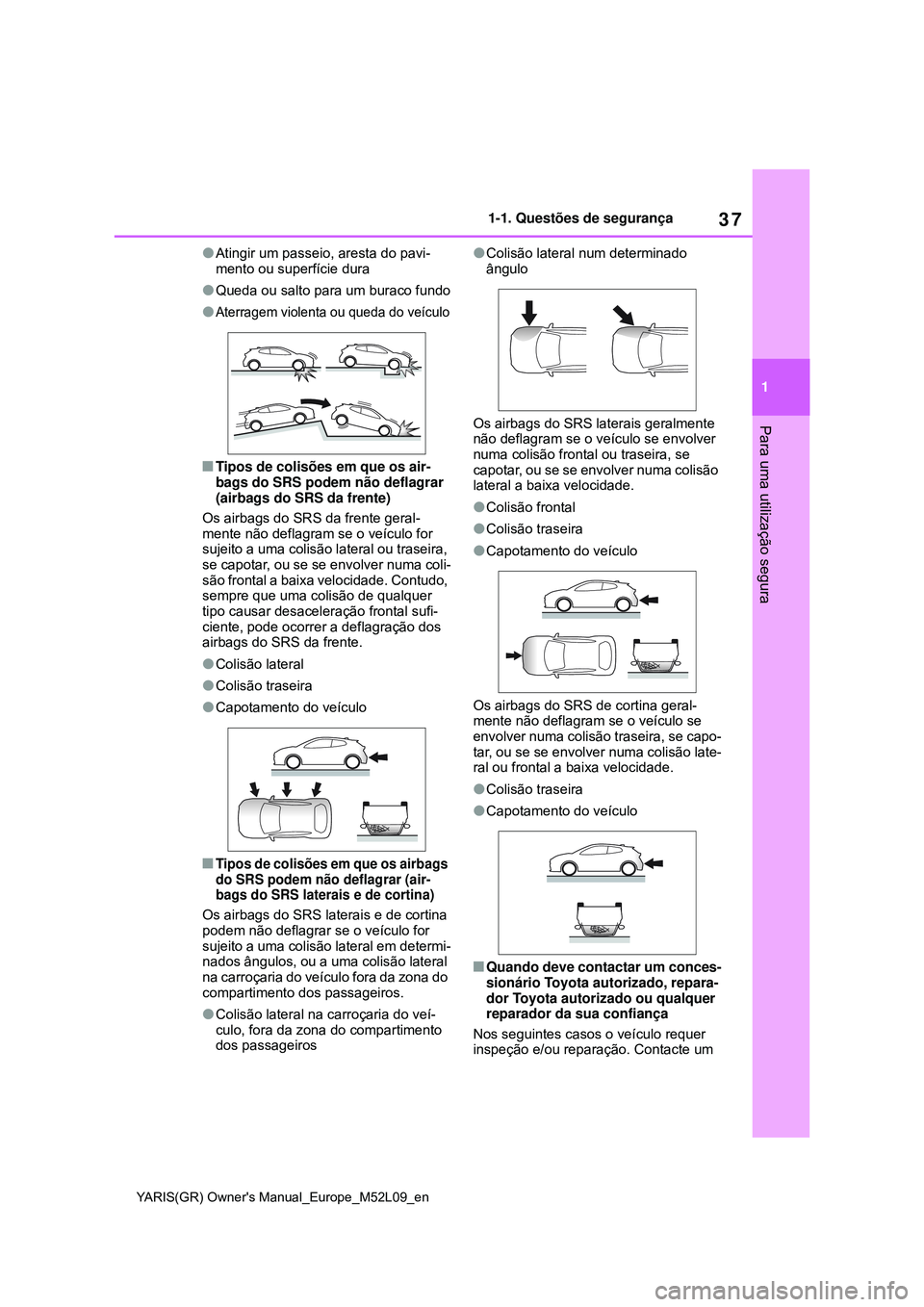

37
1
YARIS(GR) Owner's Manual_Europe_M52L09_en
1-1. Questões de segurança
Para uma utilização segura
Atingir um passeio, aresta do pavi-
mento ou superfície dura
Queda ou salto para um buraco fundo
Aterragem violenta ou queda do veículo
Tipos de colisões em que os air-
bags do SRS podem não deflagrar
(airbags do SRS da frente)
Os airbags do SRS da frente geral-
mente não deflagram se o veículo for
sujeito a uma colisão lateral ou traseira,
se capotar, ou se se envolver numa coli-
são frontal a baixa velocidade. Contudo,
sempre que uma colisão de qualquer
tipo causar desaceleração frontal sufi-
ciente, pode ocorrer a deflagração dos
airbags do SRS da frente.
Colisão lateral
Colisão traseira
Capotamento do veículo
Tipos de colisões em que os airbags
do SRS podem não deflagrar (air-
bags do SRS laterais e de cortina)
Os airbags do SRS laterais e de cortina
podem não deflagrar se o veículo for
sujeito a uma colisão lateral em determi-
nados ângulos, ou a uma colisão lateral
na carroçaria do veículo fora da zona do
compartimento dos passageiros.
Colisão lateral na carroçaria do veí-
culo, fora da zona do compartimento
dos passageiros
Colisão lateral num determinado
ângulo
Os airbags do SRS laterais geralmente
não deflagram se o veículo se envolver
numa colisão frontal ou traseira, se
capotar, ou se se envolver numa colisão
lateral a baixa velocidade.
Colisão frontal
Colisão traseira
Capotamento do veículo
Os airbags do SRS de cortina geral-
mente não deflagram se o veículo se
envolver numa colisão traseira, se capo-
tar, ou se se envolver numa colisão late-
ral ou frontal a baixa velocidade.
Colisão traseira
Capotamento do veículo
Quando deve contactar um conces-
sionário Toyota autorizado, repara-
dor Toyota autorizado ou qualquer
reparador da sua confiança
Nos seguintes casos o veículo requer
inspeção e/ou reparação. Contacte um

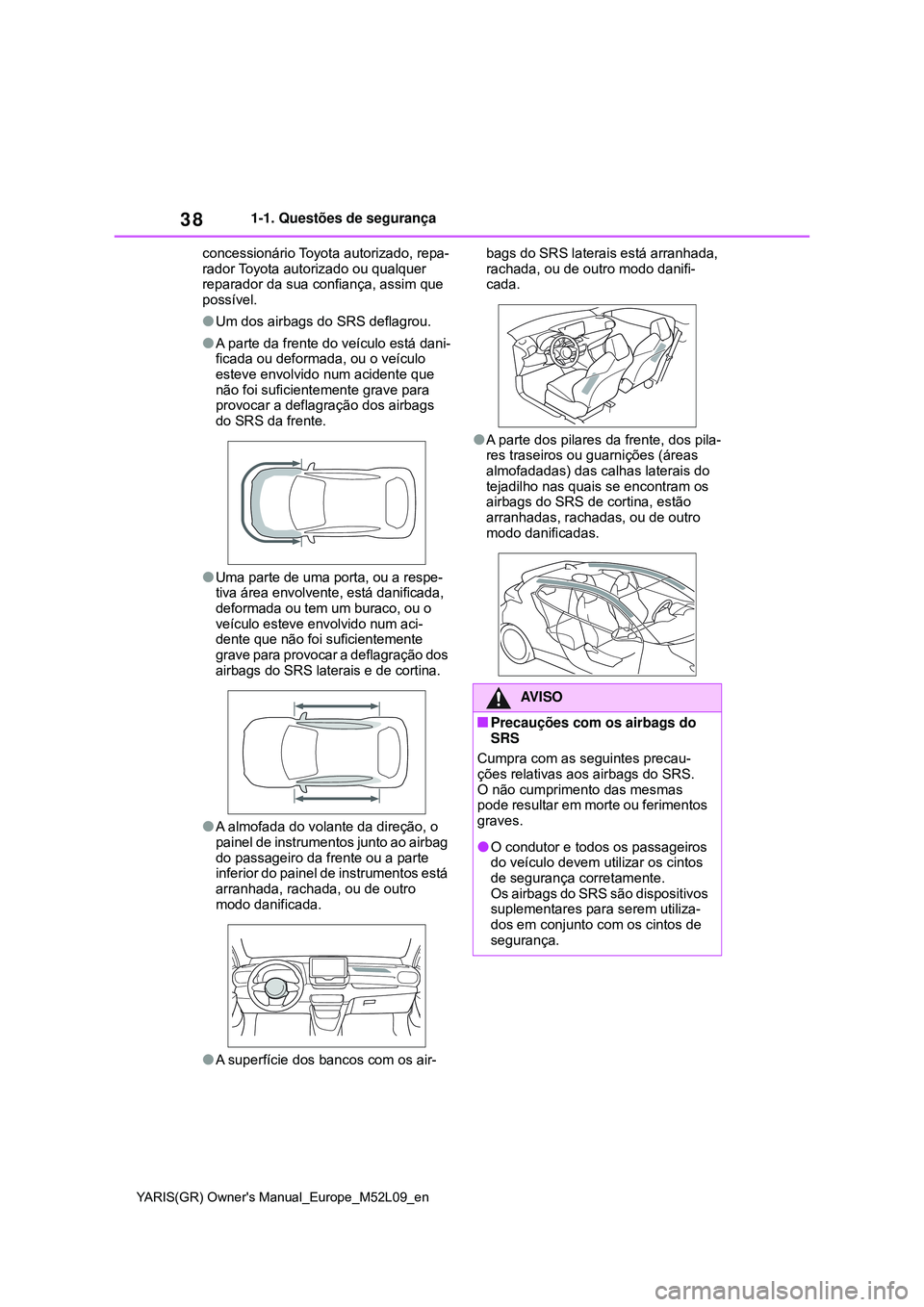

38
YARIS(GR) Owner's Manual_Europe_M52L09_en
1-1. Questões de segurança
concessionário Toyota autorizado, repa-
rador Toyota autorizado ou qualquer
reparador da sua confiança, assim que
possível.
Um dos airbags do SRS deflagrou.
A parte da frente do veículo está dani-
ficada ou deformada, ou o veículo
esteve envolvido num acidente que
não foi suficientemente grave para
provocar a deflagração dos airbags
do SRS da frente.
Uma parte de uma porta, ou a respe-
tiva área envolvente, está danificada,
deformada ou tem um buraco, ou o
veículo esteve envolvido num aci-
dente que não foi suficientemente
grave para provocar a deflagração dos
airbags do SRS laterais e de cortina.
A almofada do volante da direção, o
painel de instrumentos junto ao airbag
do passageiro da frente ou a parte
inferior do painel de instrumentos está
arranhada, rachada, ou de outro
modo danificada.
A superfície dos bancos com os air-bags do SRS laterais está arranhada,
rachada, ou de outro modo danifi-
cada.
A parte dos pilares da frente, dos pila-
res traseiros ou guarnições (áreas
almofadadas) das calhas laterais do
tejadilho nas quais se encontram os
airbags do SRS de cortina, estão
arranhadas, rachadas, ou de outro
modo danificadas.
AV I S O
Precauções com os airbags do
SRS
Cumpra com as seguintes precau-
ções relativas aos airbags do SRS.
O não cumprimento das mesmas
pode resultar em morte ou ferimentos
graves.
O condutor e todos os passageiros
do veículo devem utilizar os cintos
de segurança corretamente.
Os airbags do SRS são dispositivos
suplementares para serem utiliza-
dos em conjunto com os cintos de
segurança.

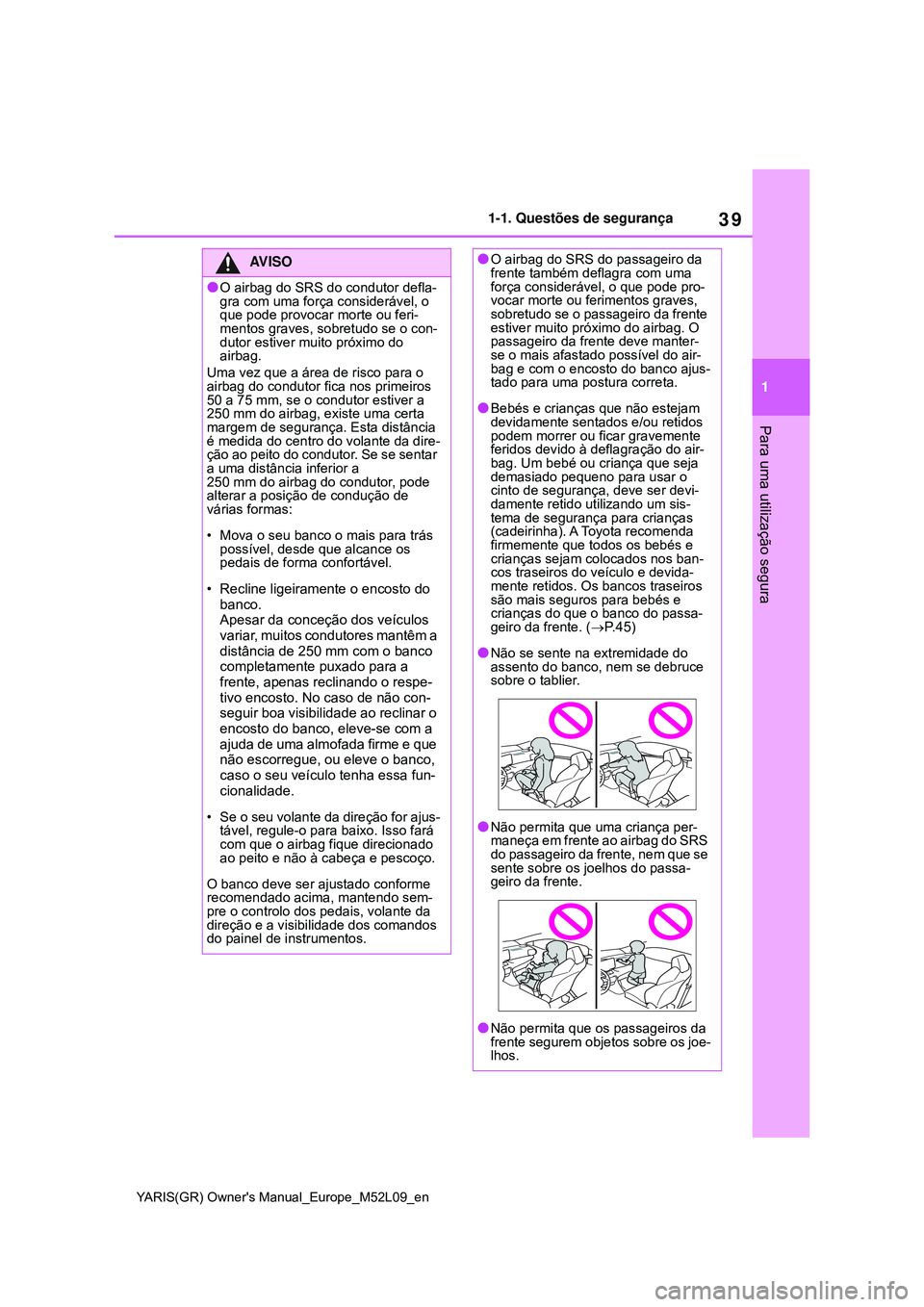

39
1
YARIS(GR) Owner's Manual_Europe_M52L09_en
1-1. Questões de segurança
Para uma utilização segura
AV I S O
O airbag do SRS do condutor defla-
gra com uma força considerável, o
que pode provocar morte ou feri-
mentos graves, sobretudo se o con-
dutor estiver muito próximo do
airbag.
Uma vez que a área de risco para o
airbag do condutor fica nos primeiros
50 a 75 mm, se o condutor estiver a
250 mm do airbag, existe uma certa
margem de segurança. Esta distância
é medida do centro do volante da dire-
ção ao peito do condutor. Se se sentar
a uma distância inferior a
250 mm do airbag do condutor, pode
alterar a posição de condução de
várias formas:
• Mova o seu banco o mais para trás
possível, desde que alcance os
pedais de forma confortável.
• Recline ligeiramente o encosto do
banco.
Apesar da conceção dos veículos
variar, muitos condutores mantêm a
distância de 250 mm com o banco
completamente puxado para a
frente, apenas reclinando o respe-
tivo encosto. No caso de não con-
seguir boa visibilidade ao reclinar o
encosto do banco, eleve-se com a
ajuda de uma almofada firme e que
não escorregue, ou eleve o banco,
caso o seu veículo tenha essa fun-
cionalidade.
• Se o seu volante da direção for ajus-
tável, regule-o para baixo. Isso fará
com que o airbag fique direcionado
ao peito e não à cabeça e pescoço.
O banco deve ser ajustado conforme
recomendado acima, mantendo sem-
pre o controlo dos pedais, volante da
direção e a visibilidade dos comandos
do painel de instrumentos.
O airbag do SRS do passageiro da
frente também deflagra com uma
força considerável, o que pode pro-
vocar morte ou ferimentos graves,
sobretudo se o passageiro da frente
estiver muito próximo do airbag. O
passageiro da frente deve manter-
se o mais afastado possível do air-
bag e com o encosto do banco ajus-
tado para uma postura correta.
Bebés e crianças que não estejam
devidamente sentados e/ou retidos
podem morrer ou ficar gravemente
feridos devido à deflagração do air-
bag. Um bebé ou criança que seja
demasiado pequeno para usar o
cinto de segurança, deve ser devi-
damente retido utilizando um sis-
tema de segurança para crianças
(cadeirinha). A Toyota recomenda
firmemente que todos os bebés e
crianças sejam colocados nos ban-
cos traseiros do veículo e devida-
mente retidos. Os bancos traseiros
são mais seguros para bebés e
crianças do que o banco do passa-
geiro da frente. (
P. 4 5)
Não se sente na extremidade do
assento do banco, nem se debruce
sobre o tablier.
Não permita que uma criança per-
maneça em frente ao airbag do SRS
do passageiro da frente, nem que se
sente sobre os joelhos do passa-
geiro da frente.
Não permita que os passageiros da
frente segurem objetos sobre os joe-
lhos.

40
YARIS(GR) Owner's Manual_Europe_M52L09_en

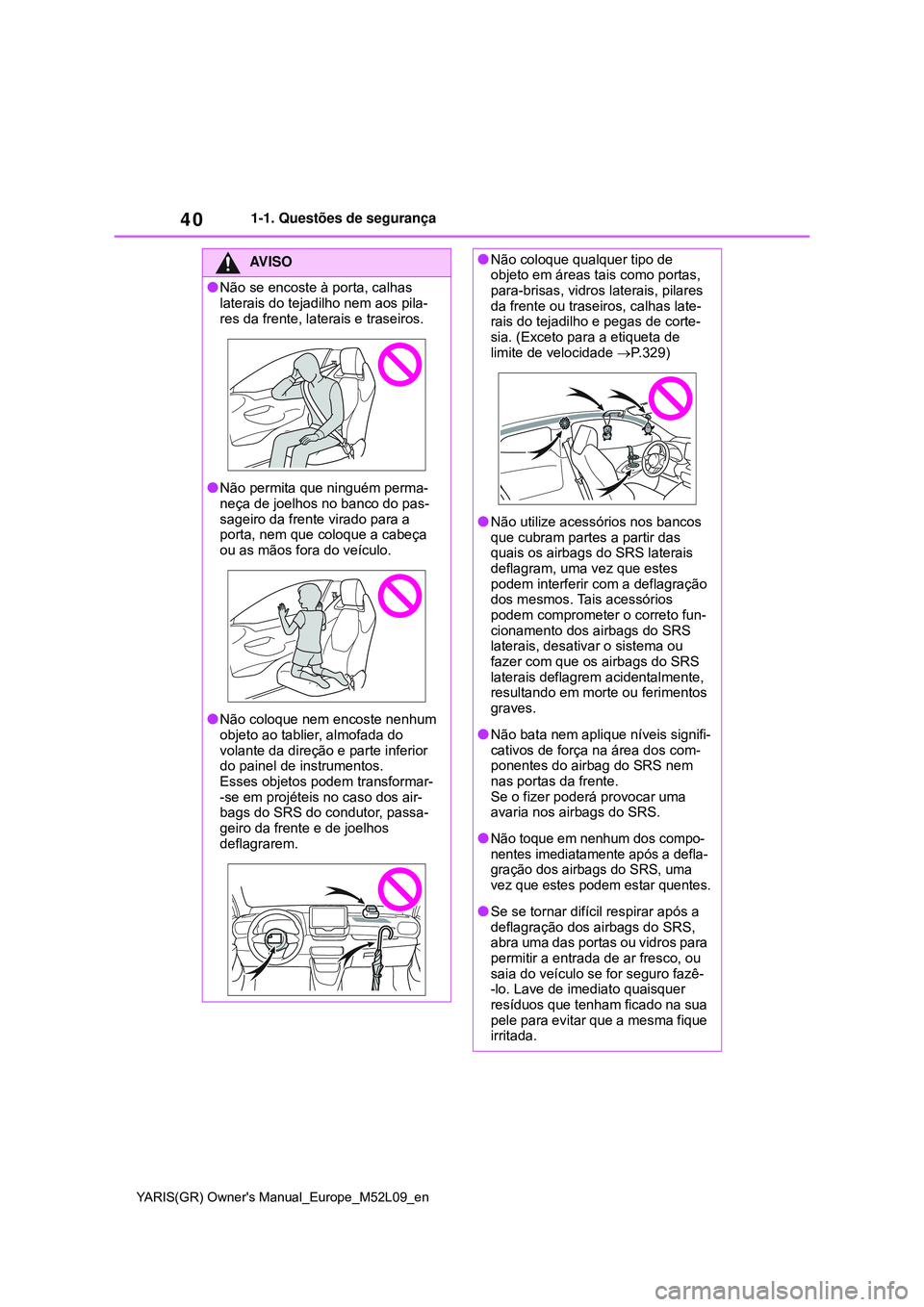

1-1. Questões de segurança
AV I S O
Não se encoste à porta, calhas
laterais do tejadilho nem aos pila-
res da frente, laterais e traseiros.
Não permita que ninguém perma-
neça de joelhos no banco do pas-
sageiro da frente virado para a
porta, nem que coloque a cabeça
ou as mãos fora do veículo.
Não coloque nem encoste nenhum
objeto ao tablier, almofada do
volante da direção e parte inferior
do painel de instrumentos.
Esses objetos podem transformar-
-se em projéteis no caso dos air-
bags do SRS do condutor, passa-
geiro da frente e de joelhos
deflagrarem.
Não coloque qualquer tipo de
objeto em áreas tais como portas,
para-brisas, vidros laterais, pilares
da frente ou traseiros, calhas late-
rais do tejadilho e pegas de corte-
sia. (Exceto para a etiqueta de
limite de velocidade P.329)
Não utilize acessórios nos bancos
que cubram partes a partir das
quais os airbags do SRS laterais
deflagram, uma vez que estes
podem interferir com a deflagração
dos mesmos. Tais acessórios
podem comprometer o correto fun-
cionamento dos airbags do SRS
laterais, desativar o sistema ou
fazer com que os airbags do SRS
laterais deflagrem acidentalmente,
resultando em morte ou ferimentos
graves.
Não bata nem aplique níveis signifi-
cativos de força na área dos com-
ponentes do airbag do SRS nem
nas portas da frente.
Se o fizer poderá provocar uma
avaria nos airbags do SRS.
Não toque em nenhum dos compo-
nentes imediatamente após a defla-
gração dos airbags do SRS, uma
vez que estes podem estar quentes.
Se se tornar difícil respirar após a
deflagração dos airbags do SRS,
abra uma das portas ou vidros para
permitir a entrada de ar fresco, ou
saia do veículo se for seguro fazê-
-lo. Lave de imediato quaisquer
resíduos que tenham ficado na sua
pele para evitar que a mesma fique
irritada.

41
1
YARIS(GR) Owner's Manual_Europe_M52L09_en
1-1. Questões de segurança
Para uma utilização segura
AV I S O
Se as áreas onde os airbags do SRS
estão guardados, tais como a almo-
fada do volante da direção e guarni-
ções dos pilares da frente e traseiros,
estiverem danificadas ou estaladas,
substitua-as num concessionário
Toyota autorizado, reparador Toyota
autorizado ou em qualquer reparador
da sua confiança.
Alteração e eliminação dos com-
ponentes do sistema de airbags
do SRS
Não se desfaça do seu veículo nem
efetue nenhuma das seguintes altera-
ções sem antes consultar um conces-
sionário Toyota autorizado, reparador
Toyota autorizado ou qualquer repara-
dor da sua confiança. Os airbags do
SRS podem avariar ou deflagrar e,
eventualmente, provocar morte ou feri-
mentos graves.
Instalação, remoção, desmontagem e
reparação dos airbags do SRS
Reparações, alterações, remoção ou
substituição do volante da direção,
painel de instrumentos, tablier, ban-
cos ou estofos dos bancos, pilares da
frente, laterais e traseiros, guarnições
laterais do tejadilho, painéis das por-
tas, quartelas das portas ou altifalan-
tes das portas da frente
Alterações ao painel da porta da
frente (tal como fazer um buraco)
Reparações ou alterações efetuadas
no para-choques da frente, guarda-
-lamas da frente ou na parte lateral
do compartimento dos passageiros
Instalação de grelhas de proteção
(grelhas de proteção envolventes,
grelhas tipo canguru, etc.), dispositi-
vos para limpar neve ou guinchos
Alterações no sistema de suspensão
do veículo
Instalação de dispositivos eletrónicos,
tais como rádios portáteis de duas
vias (transmissor RF) e leitores de
CD
Precauções com os
gases de escape
Os gases de escape contêm
uma substância nociva para o
corpo humano quando inalados.
AV I S O
Os gases de escape contêm monóxido de
carbono (CO), um gás incolor e inodoro.
Cumpra com as seguintes precauções.
O não cumprimento das mesmas pode
fazer com que os gases entrem no veí-
culo e, eventualmente, poderá ocorrer um
acidente provocado pelo atordoamento
dos gases. Para além disso, os gases
dentro do veículo podem provocar morte
ou problemas graves de saúde.
Pontos importantes durante a
condução
Mantenha a porta da retaguarda
fechada.
Se sentir o cheiro de gases de escape
dentro do veículo mesmo com a porta
da retaguarda fechada, abra os vidros e
leve o veículo, o mais rapidamente pos-
sível, a um concessionário Toyota auto-
rizado, reparador Toyota autorizado ou
a qualquer reparador da sua confiança
para que este proceda a uma inspeção.
Quando estacionarSe o veículo estiver numa área pouco
ventilada ou numa área fechada como,
por exemplo uma garagem, desligue o
motor.
Não deixe o veículo com o motor em
funcionamento durante um longo
período de tempo.
Se não for possível evitar esta situa-
ção, estacione o veículo num espaço
aberto e certifique-se que os gases
de escape não entram para dentro do
veículo.
Não deixe o motor em funcionamento
numa área onde haja acumulação de
neve ou onde esteja a nevar. Se houver
acumulação de neve à volta do veículo
enquanto o motor estiver em funciona-
mento, os gases de escape podem
acumular-se e entrar para dentro do
veículo.
