Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
nBetjening af RCTA-funktionen
RCTA-funktionen anvender sideradarsensorer bagpå bilen til at registrere
biler, der nærmer sig fra højre eller venstre bag bilen og advarer føreren om
disse biler ved at blinke med indikatorerne på sidespejlene og aktivere en
summer.
Biler, der nærmer sig
Registreringsområder for biler, der nærmer sig
nVisning af RCTA-ikoner
Når en bil, der nærmer sig fra højre
eller venstre bag bilen, registreres,
vises følgende på audiosystemets
display (hvis monteret).
 Skærm til Toyota parkerings-
hjælp (hvis monter et): Biler nær-
mer sig fra begge sider af bilen
nRCTA-funktionens registreringsområder
Nedenfor skitseres de områder, køretøjer kan registreres inden for.
RCTA-funktion
OM12P55DK.book Page 355 Monda y, September 28, 2020 12:19 PM

356
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
Summeren kan advare føreren om
biler, der nærmer sig fra større
afstand med højere hastighed.
Eksempel:
nRCTA-funktionen fungerer når:
RCTA-funktionen fungerer, når alle føl-
gende betingelser er opfyldt:
lTændingskontakten står på ON.
lRCTA-funktionen er aktiveret.
lGearvælgeren står på R.
lbilens hastighed er lavere end ca.
8km/t.
lHastigheden for køretøjet, der nær-
mer sig, er mellem ca. 8 km/t og
28 km/t.
nJustering af summerens lydstyrke
Summerens lydstyrke kan justeres på
multi-informationsdisplayet. Lydstyrken
på summere for Toyota parkeringshjælp-
sensoren og RCTA-funktionen justeres
samtidigt.
Brug instrumentbetje ningsknapperne til
at ændre indstillinger. ( S. 120)
1 Tryk på eller for at vælge
.
2 Tryk på eller for at vælge
"RCTA", og tryk derefter på , og
hold den inde.
3 Vælg den ønskede lydstyrke, og tryk
derefter på .
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem 1, 2 og
3.
nAfbrydelse af en summer
Der vises en afbryderknap på
multi-informationsdisplayet, når der regi-
streres et objekt. Tryk på for at
afbryde summeren.
Summerne for Toyota parkeringshjælp-
sensoren og RCTA-funktionen afbrydes
samtidigt.
Frakoblingen af lyden annulleres auto-
matisk i følgende situationer:
lNår gearvælgeren flyttes.
lNår bilens hastighed har overskredet
en bestemt hastighed.
lNår funktionen annulleres midlertidigt.
lNår funktionen deaktiveres manuelt.
lNår tændingskontakten er slået fra.
nForhold, hvor RCTA-funktionen
ikke vil registrere et køretøj
RCTA-funktionen er ikke beregnet til at
registrere følgende typer af køretøjer
og/eller objekter:
lKøretøjer, der nærmer sig direkte bag-
fra
lBiler, der parkerer baglæns i en parke-
ringsbås ved siden af din bil
lBiler, der ikke kan registreres af sen-
sorerne, på grund af forhindringer
lAutoværn, mure, skilte, parkerede
biler og lignende stillestående objek-
ter
*
lSmå motorcykler, cykler, fodgængere
osv.*
lKøretøjer, der bevæger sig væk fra
din bil
Hastighed for bil,
der nærmer sig Omtrentlig
advarselsafstand
28 km/t (hurtigt)20 m
8 km/t (langsomt)5,5 m
OM12P55DK.book Page 356 Monda y, September 28, 2020 12:19 PM

357
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
lBiler, der nærmer sig fra parkerings-
båsene ved siden af din bil*
*
: Afhængig af forholdene kan registre- ring af et køretøj og/eller objekt finde
sted.
nForhold, hvor RCTA-funktionen
muligvis ikke fungerer korrekt
lRCTA-funktionen registrerer muligvis
ikke køretøjer korre kt i følgende situa-
tioner:
• Når en sensor er fejljusteret på grund af et kraftigt slag mod sensoren eller
dens omgivelser
• Når mudder, sne, is, klistermærker osv. dækker en sensor eller dens
omgivelser på bagkofangeren
• Ved kørsel på en vej, der er våd af stil- lestående vand på grund af regn, sne
eller tåge
• Når flere køretøjer nærmer sig med kun et lille mellemrum mellem hvert
køretøj
• Hvis en bil nærmer sig bilens bagende hurtigt
• Når der er monteret et trækøje bag på
bilen
• Ved bakning op af en stigning med en kraftig ændring i hældningen
• Ved bakning ud af en parkeringsplads i en flad vinkel • Umiddelbart efter, at RCTA-funktionen
er slået til
• Umiddelbart efter hybridsystemet er
startet med RCTA-funktionen slået til
• Når sensorerne ikke kan registrere et køretøj på grund af forhindringer
lI følgende situationer kan det oftere
ske, at RCTA-funktionen unødvendigt
registrerer et køretøj og/eller objekt:
• Når et køretøj kører forbi på siden af din bil
• Når parkeringspladsen vender ud mod en gade, og der kører biler på
gaden
• Når der er kort afstand mellem din bil og metalgenstande som autoværn,
mure, skilte eller parkerede biler, som
kan reflektere elektriske bølger mod
bilen
• Når der er monteret et trækøje bag på
bilen
OM12P55DK.book Page 357 Monda y, September 28, 2020 12:19 PM

358
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
*: Hvis monteret
nParkeringsbremseassistent-
funktion (ubevægelige objek-
ter) (hvis monteret)
Der anvendes ultralydssensorer til
at registrere ubevægelige objekter,
fx en mur, i registreringsområdet,
ved kørsel med lav hastighed eller
bakning. ( S. 363)
nParkeringsbremseassistent-
funktion (trafik bag bilen) (hvis
monteret)
Radarsensorer bag på bilen bruges
til at registrere biler, der nærmer
sig, i registreringsområdet bag bilen
under bakning. ( S. 369) Parkeringsbremseassistenten kan
aktiveres/deaktiveres på multi-infor-
mationsdisplayet. Alle funktioner i
parkeringsbremseassistenten (ube-
PKSB (parkeringsbrem-
seassistent)*
Parkeringsbremseassistenten
omfatter følgende funktioner,
der aktiveres ved kørsel med
lav hastighed eller bakning,
f.eks. ved parkering. Når syste-
met vurderer, at risikoen for en
kollision med et registreret
objekt er høj, vises en advarsel
for at opfordre føreren til at
undvige. Hvis systemet vurde-
rer, at der er ekstremt høj risiko
for en kollision
med et registre-
ret objekt, aktiveres bremserne
automatisk for at hjælpe med
at undgå kollisionen eller redu-
cere kollisionskraften.
PKSB-system (parkerings-
bremseassistent)
ADVARSEL
nParkeringbremseassistentsyste-
mets begrænsninger
Stol ikke blindt på systemet, da det
kan føre til en ulykke.
lFøreren har alene ansvaret for en
sikker kørsel. Kør al tid forsigtigt, og
hold godt øje med omgivelserne.
Parkeringsbremseassistenten er
beregnet til at reducere effekten af
en kollision. I nogle situationer fun-
gerer den dog muligvis ikke.
lParkeringsbremseassistentsyste-
met er ikke beregnet til at stoppe
bilen helt. Selvom systemet har
stoppet bilen, skal du straks træde
på bremsepedalen, da bremsesty-
ringen annulleres efter ca. 2 sekun-
der.
BEMÆRK
nHvis "Parking Support Brake
Unavailable" vises på multi-infor-
mationsdisplayet, og PKSB
OFF-indikatoren blinker
Hvis denne meddelelse vises, straks
efter at tændingskontakten er stillet på
ON, skal du køre fo rsigtigt og være
opmærksom på omgivelserne. Det kan
være nødvendigt at køre i bilen i et
stykke tid, før systemet vender tilbage
til normal funktion. (Hvis systemet ikke
vender tilbage til normal funktion, når
du har kørt et stykke tid, skal du ren-
gøre sensorerne og områderne
omkring dem på kofangerne).
Aktivering/deaktivering af
parkeringsbremseassisten-
ten
OM12P55DK.book Page 358 Monda y, September 28, 2020 12:19 PM

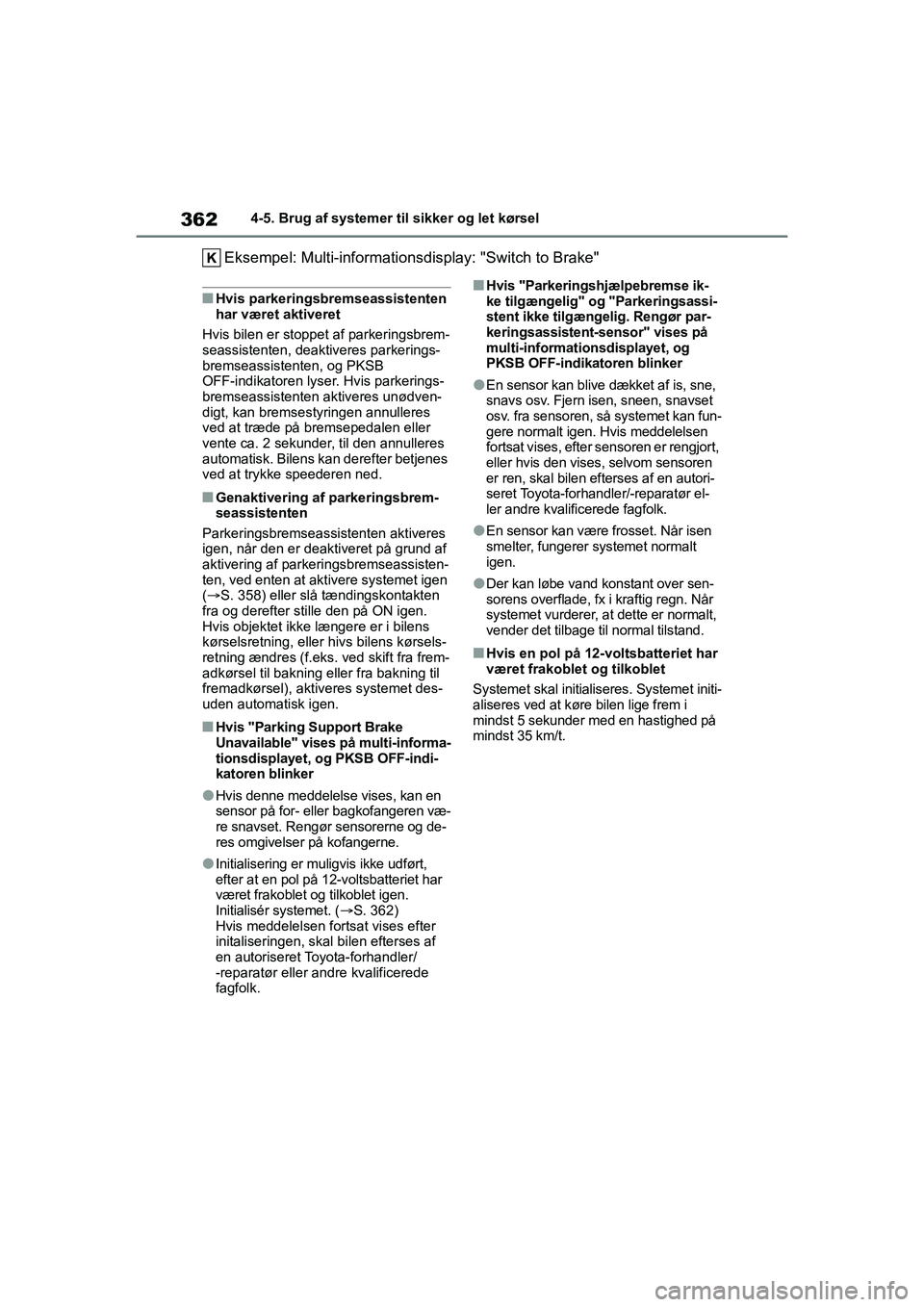

362
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
Eksempel: Multi-informationsdisplay: "Switch to Brake"
nHvis parkeringsbremseassistenten
har været aktiveret
Hvis bilen er stoppet af parkeringsbrem-
seassistenten, deaktiveres parkerings-
bremseassistenten, og PKSB
OFF-indikatoren lyser. Hvis parkerings-
bremseassistenten aktiveres unødven-
digt, kan bremsestyringen annulleres
ved at træde på bremsepedalen eller
vente ca. 2 sekunder, til den annulleres
automatisk. Bilens kan derefter betjenes
ved at trykke speederen ned.
nGenaktivering af parkeringsbrem-
seassistenten
Parkeringsbremseassistenten aktiveres
igen, når den er deaktiveret på grund af
aktivering af parkeringsbremseassisten-
ten, ved enten at aktivere systemet igen
(S. 358) eller slå tændingskontakten
fra og derefter stille den på ON igen.
Hvis objektet ikke længere er i bilens
kørselsretning, eller hivs bilens kørsels-
retning ændres (f.eks. ved skift fra frem-
adkørsel til bakning eller fra bakning til
fremadkørsel), aktiveres systemet des-
uden automatisk igen.
nHvis "Parking Support Brake
Unavailable" vises på multi-informa-
tionsdisplayet, og PKSB OFF-indi-
katoren blinker
lHvis denne meddelelse vises, kan en
sensor på for- eller bagkofangeren væ-
re snavset. Rengør sensorerne og de-
res omgivelser på kofangerne.
lInitialisering er muligvis ikke udført, efter at en pol på 12-voltsbatteriet har
været frakoblet og tilkoblet igen.
Initialisér systemet. ( S. 362)
Hvis meddelelsen fortsat vises efter
initaliseringen, skal bilen efterses af
en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede
fagfolk.
nHvis "Parkeringshjælpebremse ik-
ke tilgængelig" og "Parkeringsassi-
stent ikke tilgængelig. Rengør par-
keringsassistent-sensor" vises på
multi-informationsdisplayet, og
PKSB OFF-indikatoren blinker
lEn sensor kan blive dækket af is, sne,
snavs osv. Fjern isen, sneen, snavset
osv. fra sensoren, så systemet kan fun-
gere normalt igen. Hvis meddelelsen
fortsat vises, efter sensoren er rengjort,
eller hvis den vises, selvom sensoren
er ren, skal bilen efterses af en autori-
seret Toyota-forhandl er/-reparatør el-
ler andre kvalificerede fagfolk.
lEn sensor kan være frosset. Når isen
smelter, fungerer systemet normalt
igen.
lDer kan løbe vand konstant over sen-
sorens overflade, fx i kraftig regn. Når
systemet vurderer, at dette er normalt,
vender det tilbage til normal tilstand.
nHvis en pol på 12-voltsbatteriet har
været frakoblet og tilkoblet
Systemet skal initialiseres. Systemet initi-
aliseres ved at køre bilen lige frem i
mindst 5 sekunder med en hastighed på
mindst 35 km/t.
OM12P55DK.book Page 362 Monda y, September 28, 2020 12:19 PM

363
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
*: Hvis monteret
Denne funktion aktiveres i situationer
som de nedenstående, hvis der regi-
streres et objekt i bilens kørselsretning.
nVed kørsel med lav hastighed, hvor der ikke trædes på bremsen,
eller der trædes fo r sent på bremsen
Parkeringsbremseassistentfunktion
(ubevægelige objekter)*
Hvis sensorerne registrerer et ubevægeligt objekt, f.eks. en mur, i
bilens kørselsretning, og systemet vurderer, at der kan ske en kolli-
sion, hvis bilen pludselig bevæger sig fremad, fordi der utilsigtet
trædes på speederen, hvis bilen kører i den utilsigtede retning på
grund af forkert gearvalg, eller ved parkering eller kørsel med lav
hastighed, aktiveres systemet for at begrænse effekten af kollisio-
nen med det registrerede objekt og reducere skaderne.
Eksempler på aktivering af funktionen
OM12P55DK.book Page 363 Monda y, September 28, 2020 12:19 PM

364
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
nNår der trædes for hårdt på speederen
nNår bilen kører i den utilsigtede retn
ing, fordi der er valgt et forkert
gear
 S. 345
Typer af sensorerADVARSEL
nFor at sikre, at parkeringsbrem-
seassistenten kan fungere kor-
rekt
Følgende sikkerhedsforanstaltninger
for sensorerne ( S. 345) skal over-
holdes. Hvis ikke, er der risiko for, at
en sensor ikke fungerer korrekt, hvil-
ket kan medføre en ulykke.
lSensorerne må ikke ændres,
demonteres eller lakeres.
OM12P55DK.book Page 364 Monda y, September 28, 2020 12:19 PM

365
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
nParkeringsbremseassistentfunktio-
nen (ubevægeligt ob
jekt) aktiveres,
når
Funktionen aktiveres, når ICS OFF-indi-
katoren ikke lyser eller blinker ( S. 105,
106), og alle følgende betingelser er
opfyldt:
lStyring af begrænsning af hybridsy-
stemets effekt
• Parkeringsbremseassistenten er akti- veret.
• Bilens hastighed er højst 15 km/t.
• Der er et ubevægeligt objekt 2 til 4 m
foran i bilens køreretning.
ADVARSEL
lEn sensor må kun udskiftes med en
original reservedel.
lUdsæt ikke sensoren eller området
rundt om den for kraftige stød.
lSensorerne må ikke beskadiges, og
de skal altid holdes rene.
lHvis området omkring en radarsen-
sor udsættes for slag, kan systemet
muligvis ikke fungere korrekt på
grund af fejl i sensoren. Få bilen
efterset hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
nAffjedringen
Affjedringen må ikke modificeres, da
ændring af bilens højde eller hæld-
ning kan medføre, at sensorerne ikke
kan registrere objekt er korrekt, og at
systemet ikke fungerer, eller at det
aktiveres uden grund.
nHvis parkeringsbremseassistent-
funktionen (ubevægelige objek-
ter) aktiveres uden grund, f.eks.
ved en jernbaneoverskæring
Hvis parkeringsbremseassistentfunk-
tionen (ubevægelige objekter) aktive-
res uden grund, f.eks. ved en
jernbaneoverskæring, annulleres
bremsestyringen efter ca. 2 sekunder,
så du kan fortsætte fremad og forlade
området. Bremsestyringen kan også
annulleres ved at træde på bremse-
pedalen. Ved at træde på speederen,
når bremsestyringen er annulleret,
kan du fortsætte fremad og forlade
området.
nVed bilvask
Udsæt ikke sensorerne for store
kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke
virker korrekt.
lVed brug af højtryksrenser til bil-
vask må der ikke sprøjtes vand
direkte på sensorerne, da dette kan
beskadige sensorerne.
lVed brug af damp til bilvask må
dampen ikke rettes mod steder tæt
på sensorerne, da dette kan beska-
dige sensorerne.
nHvornår skal parkeringsbrem-
seassistenten deaktiveres?
I følgende situationer skal parkerings-
bremseassistenten deaktiveres, da
systemet kan blive ak tiveret, også når
der ikke er risiko for en kollision.
lVed eftersyn af bilen med en chas-
sisruller, en chassisdynamo eller en
friruller
lNår bilen lastes på et skib, en last-
vogn eller et andet transportmiddel
lHvis affjedringen er ændret, eller
der er monteret dæk med en anden
størrelse end den specificerede
lHvis bilens forende er hævet eller
sænket på grund af last
lNår udstyr, der kan blokere senso-
ren, er monteret, f. eks. et trækøje,
en kofangerbeskytter (ekstra pynte-
liste osv.), en cyke lholder eller en
sneplov
lVed bilvask i en vaskehal
OM12P55DK.book Page 365 Monda y, September 28, 2020 12:19 PM
