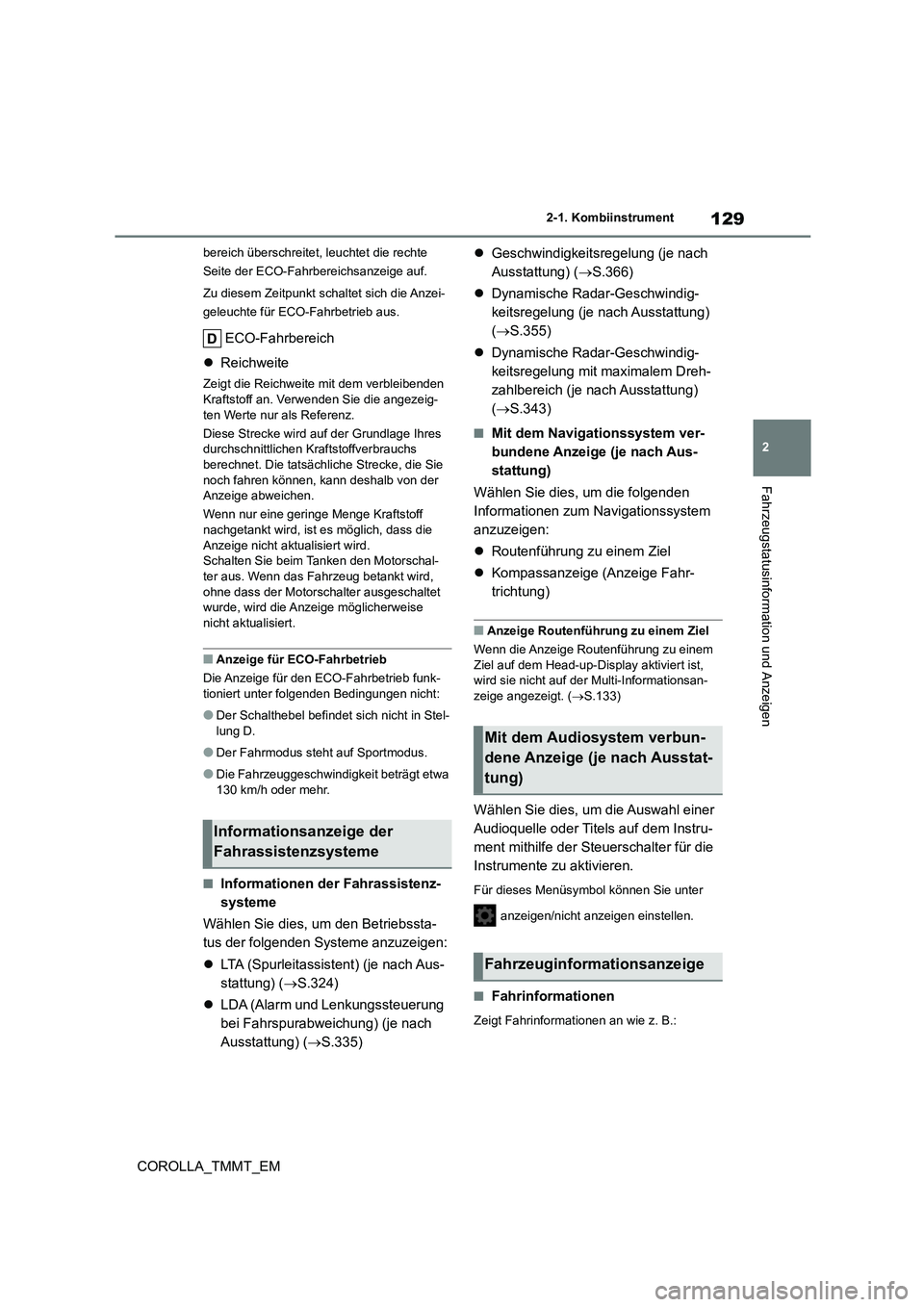

129
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
COROLLA_TMMT_EM
bereich überschreitet, leuchtet die rechte
Seite der ECO-Fahrbereichsanzeige auf.
Zu diesem Zeitpunkt schaltet sich die Anzei-
geleuchte für ECO-Fahrbetrieb aus.
ECO-Fahrbereich
 Reichweite
Zeigt die Reichweite mit dem verbleibenden
Kraftstoff an. Verwenden Sie die angezeig- ten Werte nur als Referenz.
Diese Strecke wird auf der Grundlage Ihres
durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der Anzeige abweichen.
Wenn nur eine geringe Menge Kraftstoff
nachgetankt wird, ist es möglich, dass die
Anzeige nicht aktualisiert wird. Schalten Sie beim Tanken den Motorschal-
ter aus. Wenn das Fahrzeug betankt wird,
ohne dass der Motorschalter ausgeschaltet wurde, wird die Anzeige möglicherweise
nicht aktualisiert.
■Anzeige für ECO-Fahrbetrieb
Die Anzeige für den ECO-Fahrbetrieb funk- tioniert unter folgenden Bedingungen nicht:
●Der Schalthebel befindet sich nicht in Stel-lung D.
●Der Fahrmodus steht auf Sportmodus.
●Die Fahrzeuggeschwindigkeit beträgt etwa
130 km/h oder mehr.
■Informationen der Fahrassistenz-
systeme
Wählen Sie dies, um den Betriebssta-
tus der folgenden Systeme anzuzeigen:
 LTA (Spurleitassistent) (je nach Aus-
stattung) ( S.324)
 LDA (Alarm und Lenkungssteuerung
bei Fahrspurabweichung) (je nach
Ausstattung) ( S.335)
 Geschwindigkeitsregelung (je nach
Ausstattung) ( S.366)
 Dynamische Radar-Geschwindig-
keitsregelung (je nach Ausstattung)
( S.355)
 Dynamische Radar-Geschwindig-
keitsregelung mit maximalem Dreh-
zahlbereich (je nach Ausstattung)
( S.343)
■Mit dem Navigationssystem ver-
bundene Anzeige (je nach Aus-
stattung)
Wählen Sie dies, um die folgenden
Informationen zum Navigationssystem
anzuzeigen:
 Routenführung zu einem Ziel
 Kompassanzeige (Anzeige Fahr-
trichtung)
■Anzeige Routenführung zu einem Ziel
Wenn die Anzeige Routenführung zu einem
Ziel auf dem Head-up-Display aktiviert ist,
wird sie nicht auf der Multi-Informationsan- zeige angezeigt. ( S.133)
Wählen Sie dies, um die Auswahl einer
Audioquelle oder Titels auf dem Instru-
ment mithilfe der Steuerschalter für die
Instrumente zu aktivieren.
Für dieses Menüsymbol können Sie unter
anzeigen/nicht an zeigen einstellen.
■Fahrinformationen
Zeigt Fahrinformationen an wie z. B.:
Informationsanzeige der
Fahrassistenzsysteme
Mit dem Audiosystem verbun-
dene Anzeige (je nach Ausstat-
tung)
Fahrzeuginformationsanzeige

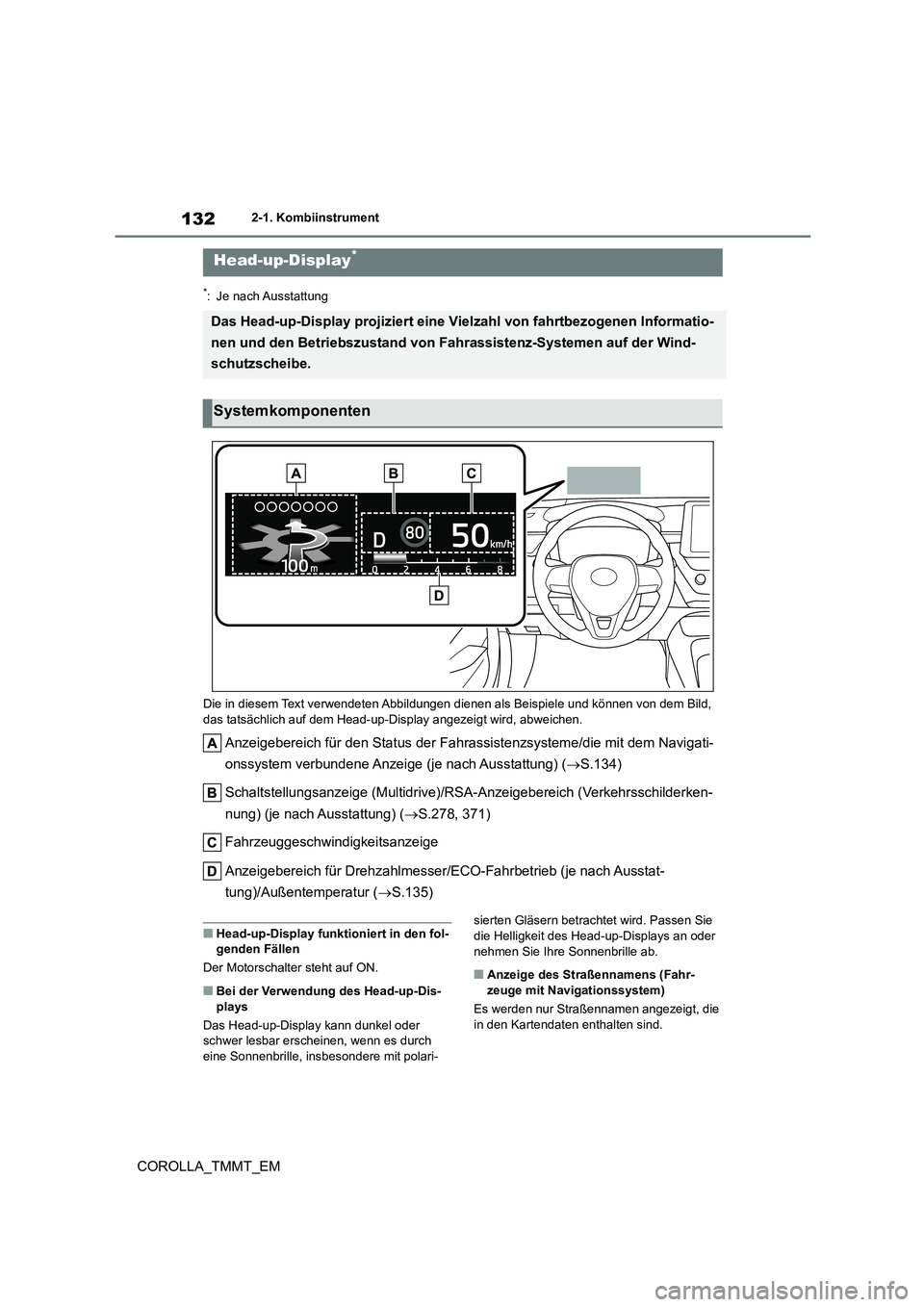

1322-1. Kombiinstrument
COROLLA_TMMT_EM
*: Je nach Ausstattung
Die in diesem Text verwendeten Abbildungen dienen als Beispiele und können von dem Bild,
das tatsächlich auf dem Head-up-D isplay angezeigt wird, abweichen.
Anzeigebereich für den Status der Fahrassistenzsysteme/die mit dem Navigati-
onssystem verbundene Anzeige (je nach Ausstattung) ( S.134)
Schaltstellungsanzeige (Multidrive)/RSA-Anzeigebereich (Verkehrsschilderken-
nung) (je nach Ausstattung) ( S.278, 371)
Fahrzeuggeschwindigkeitsanzeige
Anzeigebereich für Drehzahlmesser/ECO-Fahrbetrieb (je nach Ausstat-
tung)/Außentemperatur ( S.135)
■Head-up-Display funktioniert in den fol- genden Fällen
Der Motorschalter steht auf ON.
■Bei der Verwendung des Head-up-Dis-
plays
Das Head-up-Display kann dunkel oder
schwer lesbar erscheinen, wenn es durch eine Sonnenbrille, insbesondere mit polari-
sierten Gläsern betrachtet wird. Passen Sie
die Helligkeit des Head-up-Displays an oder nehmen Sie Ihre Sonnenbrille ab.
■Anzeige des Straßennamens (Fahr-
zeuge mit Navigationssystem)
Es werden nur Straßennamen angezeigt, die
in den Kartendaten enthalten sind.
Head-up-Display*
Das Head-up-Display projiziert eine Vielzahl von fahrtbezogenen Informatio-
nen und den Betriebszustand von Fahrassistenz-Systemen auf der Wind-
schutzscheibe.
Systemkomponenten

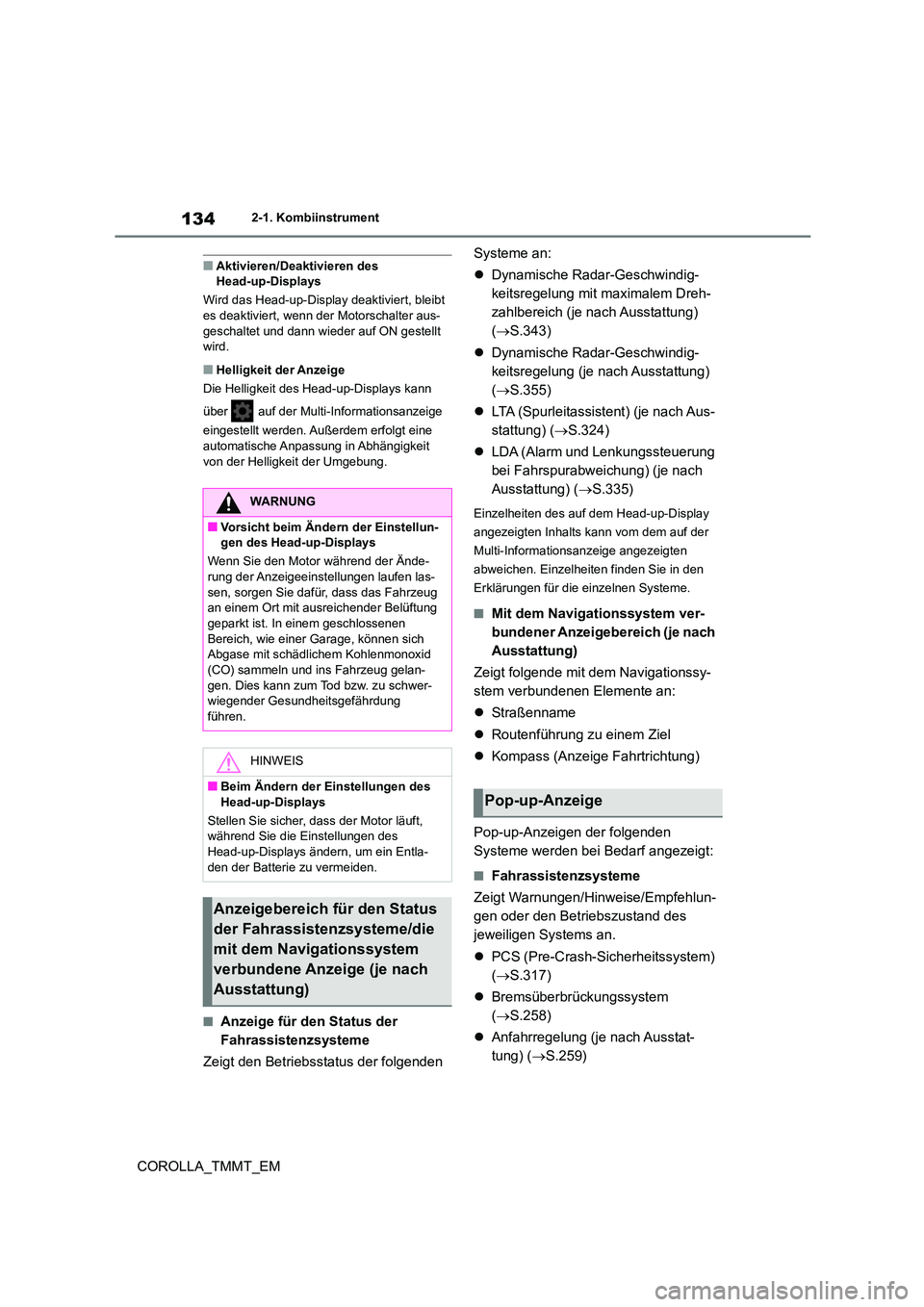

1342-1. Kombiinstrument
COROLLA_TMMT_EM
■Aktivieren/Deaktivieren des Head-up-Displays
Wird das Head-up-Display deaktiviert, bleibt
es deaktiviert, wenn der Motorschalter aus-
geschaltet und dann wieder auf ON gestellt wird.
■Helligkeit der Anzeige
Die Helligkeit des Head-up-Displays kann
über auf der Multi-Informationsanzeige
eingestellt werden. Außerdem erfolgt eine
automatische Anpassung in Abhängigkeit
von der Helligkeit der Umgebung.
■Anzeige für den Status der
Fahrassistenzsysteme
Zeigt den Betriebsstatus der folgenden
Systeme an:
 Dynamische Radar-Geschwindig-
keitsregelung mit maximalem Dreh-
zahlbereich (je nach Ausstattung)
( S.343)
 Dynamische Radar-Geschwindig-
keitsregelung (je nach Ausstattung)
( S.355)
 LTA (Spurleitassistent) (je nach Aus-
stattung) ( S.324)
 LDA (Alarm und Lenkungssteuerung
bei Fahrspurabweichung) (je nach
Ausstattung) ( S.335)
Einzelheiten des auf dem Head-up-Display
angezeigten Inhalts kann vom dem auf der
Multi-Informationsanzeige angezeigten
abweichen. Einzelheiten finden Sie in den
Erklärungen für die einzelnen Systeme.
■Mit dem Navigationssystem ver-
bundener Anzeigebereich (je nach
Ausstattung)
Zeigt folgende mit dem Navigationssy-
stem verbundenen Elemente an:
 Straßenname
 Routenführung zu einem Ziel
 Kompass (Anzeige Fahrtrichtung)
Pop-up-Anzeigen der folgenden
Systeme werden bei Bedarf angezeigt:
■Fahrassistenzsysteme
Zeigt Warnungen/Hinweise/Empfehlun-
gen oder den Betriebszustand des
jeweiligen Systems an.
 PCS (Pre-Crash-Sicherheitssystem)
( S.317)
 Bremsüberbrückungssystem
( S.258)
 Anfahrregelung (je nach Ausstat-
tung) ( S.259)
WARNUNG
■Vorsicht beim Ändern der Einstellun- gen des Head-up-Displays
Wenn Sie den Motor während der Ände-
rung der Anzeigeeinstellungen laufen las-
sen, sorgen Sie dafür, dass das Fahrzeug an einem Ort mit ausreichender Belüftung
geparkt ist. In einem geschlossenen
Bereich, wie einer Garage, können sich Abgase mit schädlichem Kohlenmonoxid
(CO) sammeln und ins Fahrzeug gelan-
gen. Dies kann zum Tod bzw. zu schwer- wiegender Gesundheitsgefährdung
führen.
HINWEIS
■Beim Ändern der Einstellungen des
Head-up-Displays
Stellen Sie sicher, dass der Motor läuft, während Sie die Einstellungen des
Head-up-Displays ändern, um ein Entla-
den der Batterie zu vermeiden.
Anzeigebereich für den Status
der Fahrassistenzsysteme/die
mit dem Navigationssystem
verbundene Anzeige (je nach
Ausstattung)
Pop-up-Anzeige

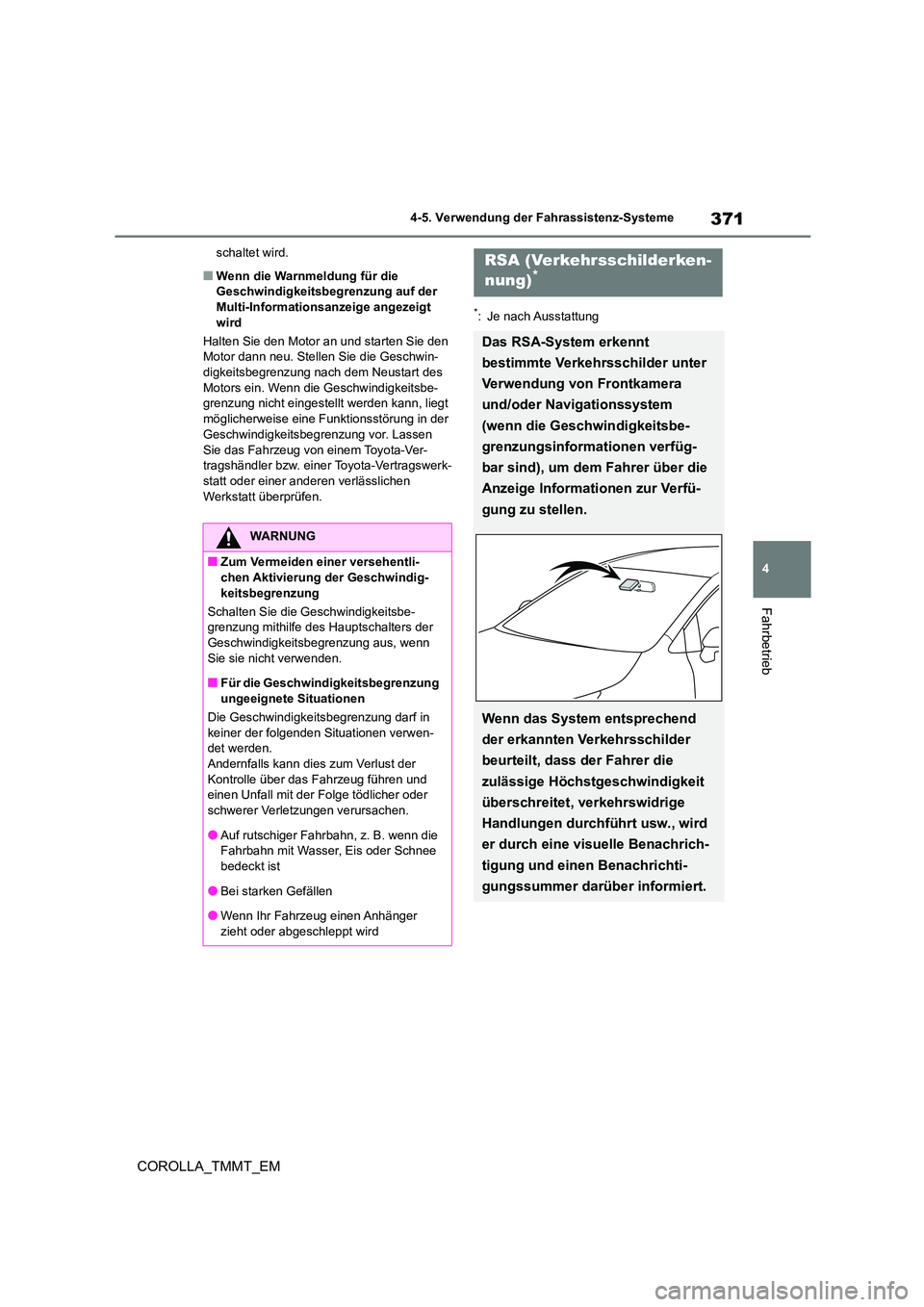

371
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA_TMMT_EM
schaltet wird.
■Wenn die Warnmeldung für die Geschwindigkeitsbegrenzung auf der
Multi-Informations anzeige angezeigt
wird
Halten Sie den Motor an und starten Sie den Motor dann neu. Stellen Sie die Geschwin-
digkeitsbegrenzung nach dem Neustart des
Motors ein. Wenn die Geschwindigkeitsbe- grenzung nicht eingestellt werden kann, liegt
möglicherweise eine Funktionsstörung in der
Geschwindigkeitsbegrenzung vor. Lassen
Sie das Fahrzeug von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen
Werkstatt überprüfen.
*: Je nach Ausstattung
WARNUNG
■Zum Vermeiden einer versehentli-
chen Aktivierung der Geschwindig-
keitsbegrenzung
Schalten Sie die Geschwindigkeitsbe- grenzung mithilfe des Hauptschalters der
Geschwindigkeitsbegrenzung aus, wenn
Sie sie nicht verwenden.
■Für die Geschwindigkeitsbegrenzung
ungeeignete Situationen
Die Geschwindigkeitsbegrenzung darf in
keiner der folgenden Situationen verwen-
det werden. Andernfalls kann dies zum Verlust der
Kontrolle über das Fahrzeug führen und
einen Unfall mit der Folge tödlicher oder schwerer Verletzungen verursachen.
●Auf rutschiger Fahrbahn, z. B. wenn die
Fahrbahn mit Wasser, Eis oder Schnee bedeckt ist
●Bei starken Gefällen
●Wenn Ihr Fahrzeug einen Anhänger zieht oder abgeschleppt wird
RSA (Verkehrsschilderken-
nung)*
Das RSA-System erkennt
bestimmte Verkehrsschilder unter
Verwendung von Frontkamera
und/oder Navigationssystem
(wenn die Geschwindigkeitsbe-
grenzungsinformationen verfüg-
bar sind), um dem Fahrer über die
Anzeige Informationen zur Verfü-
gung zu stellen.
Wenn das System entsprechend
der erkannten Verkehrsschilder
beurteilt, dass der Fahrer die
zulässige Höchstgeschwindigkeit
überschreitet, verkehrswidrige
Handlungen durchführt usw., wird
er durch eine visuelle Benachrich-
tigung und einen Benachrichti-
gungssummer darüber informiert.

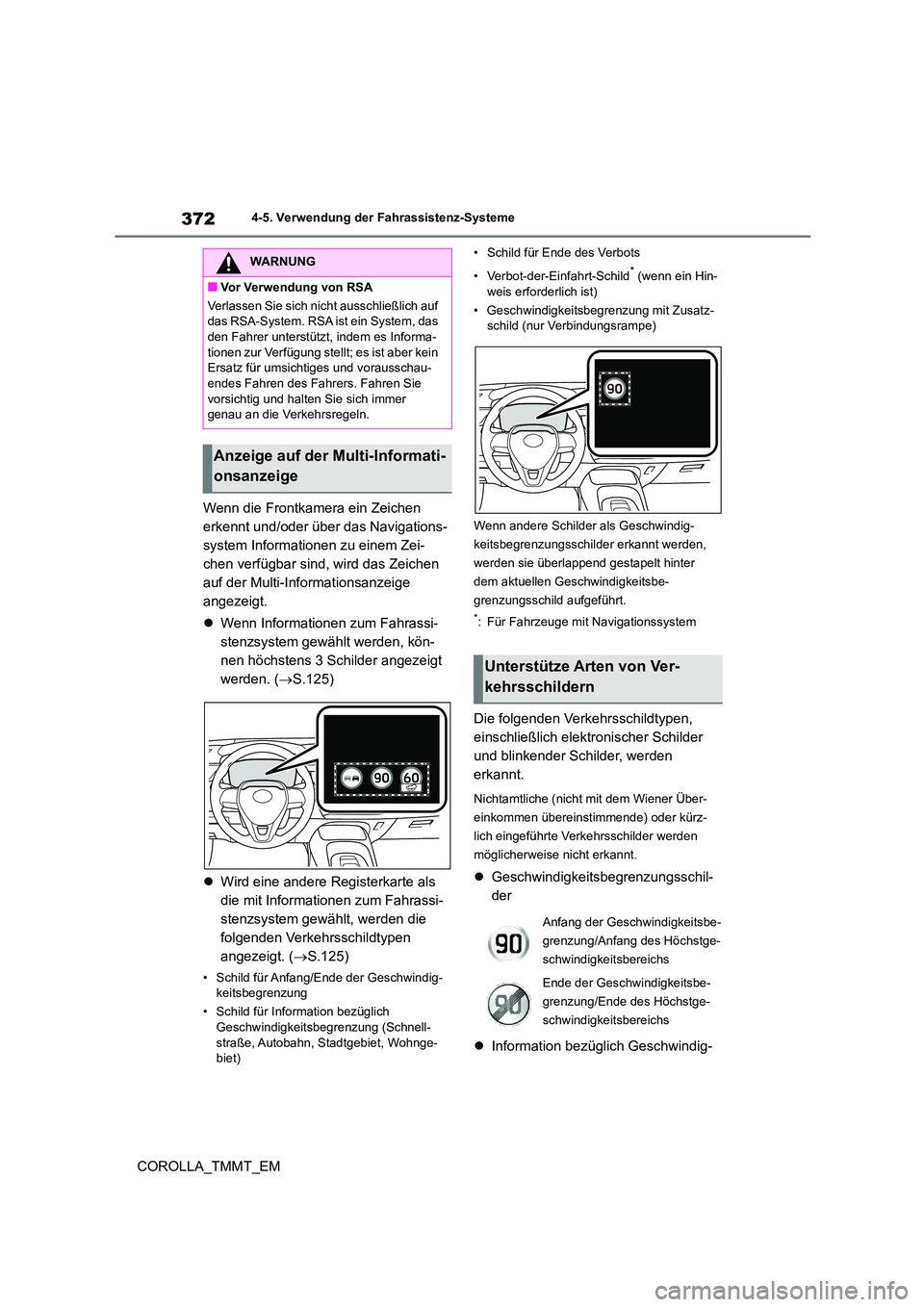

3724-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM
Wenn die Frontkamera ein Zeichen
erkennt und/oder über das Navigations-
system Informationen zu einem Zei-
chen verfügbar sind, wird das Zeichen
auf der Multi-Informationsanzeige
angezeigt.
 Wenn Informationen zum Fahrassi-
stenzsystem gewä hlt werden, kön-
nen höchstens 3 Schilder angezeigt
werden. ( S.125)
 Wird eine andere Registerkarte als
die mit Informationen zum Fahrassi-
stenzsystem gewählt, werden die
folgenden Verkehrsschildtypen
angezeigt. ( S.125)
• Schild für Anfang/Ende der Geschwindig- keitsbegrenzung
• Schild für Information bezüglich
Geschwindigkeitsbegrenzung (Schnell-
straße, Autobahn, Stadtgebiet, Wohnge- biet)
• Schild für Ende des Verbots
• Verbot-der-Einfahrt-Schild* (wenn ein Hin-
weis erforderlich ist)
• Geschwindigkeitsbegrenzung mit Zusatz- schild (nur Verbindungsrampe)
Wenn andere Schilder als Geschwindig-
keitsbegrenzungsschilder erkannt werden,
werden sie überlappend gestapelt hinter
dem aktuellen Geschwindigkeitsbe-
grenzungsschild aufgeführt.
*: Für Fahrzeuge mit Navigationssystem
Die folgenden Verkehrsschildtypen,
einschließlich elektronischer Schilder
und blinkender Schilder, werden
erkannt.
Nichtamtliche (nicht mit dem Wiener Über-
einkommen übereinstimmende) oder kürz-
lich eingeführte Verkehrsschilder werden
möglicherweise nicht erkannt.
 Geschwindigkeitsbegrenzungsschil-
der
 Information bezüglich Geschwindig-
WARNUNG
■Vor Verwendung von RSA
Verlassen Sie sich nicht ausschließlich auf
das RSA-System. RSA ist ein System, das
den Fahrer unterstützt, indem es Informa- tionen zur Verfügung stellt; es ist aber kein
Ersatz für umsichtiges und vorausschau-
endes Fahren des Fahrers. Fahren Sie vorsichtig und halten Sie sich immer
genau an die Verkehrsregeln.
Anzeige auf der Multi-Informati-
onsanzeige
Unterstütze Arten von Ver-
kehrsschildern
Anfang der Geschwindigkeitsbe-
grenzung/Anfang des Höchstge-
schwindigkeitsbereichs
Ende der Geschwindigkeitsbe-
grenzung/Ende des Höchstge-
schwindigkeitsbereichs

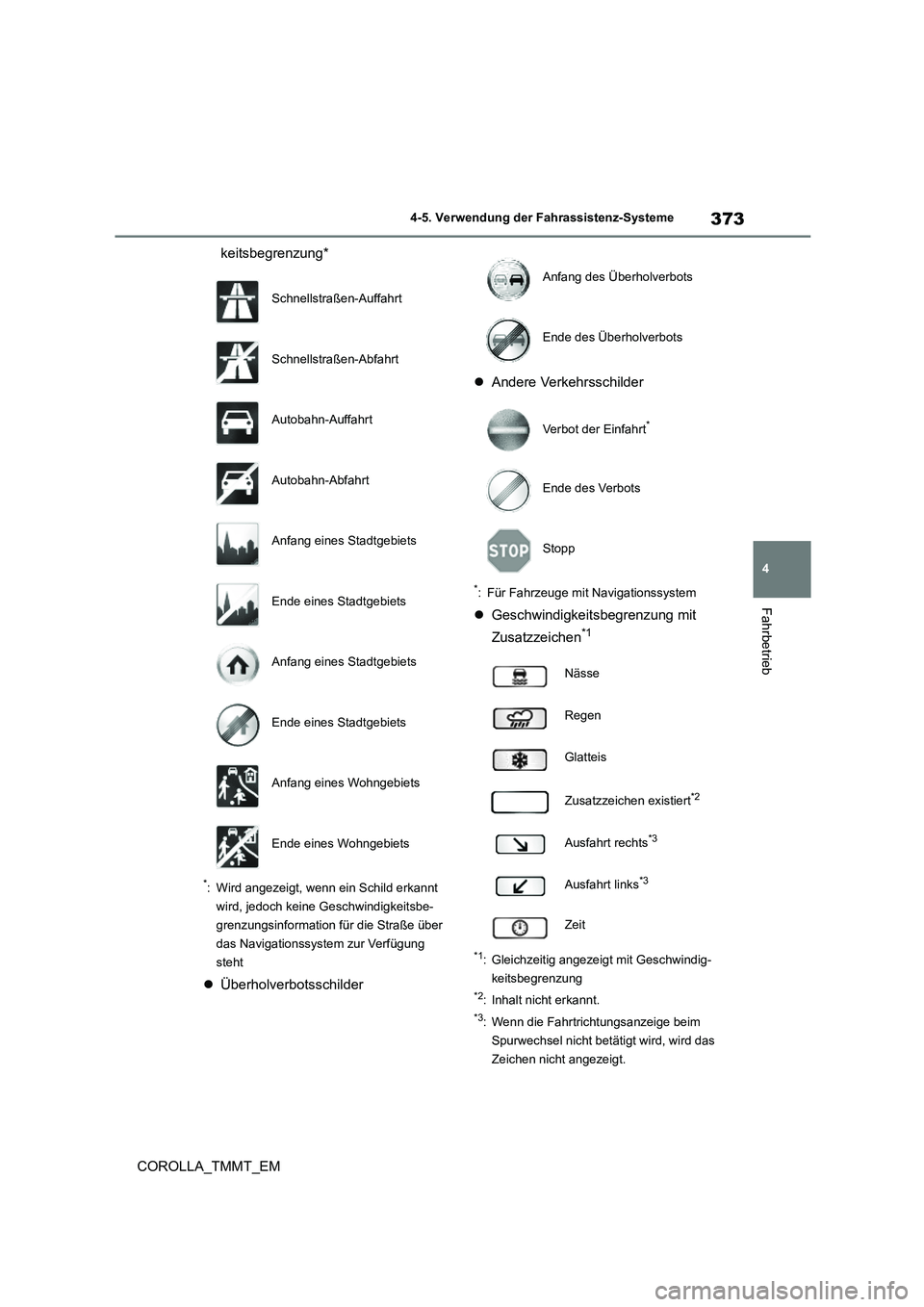

373
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA_TMMT_EM
keitsbegrenzung*
*: Wird angezeigt, wenn ein Schild erkannt
wird, jedoch keine Ge schwindigkeitsbe-
grenzungsinformation für die Straße über
das Navigationssystem zur Verfügung
steht
 Überholverbotsschilder
 Andere Verkehrsschilder
*: Für Fahrzeuge mit Navigationssystem
Geschwindigkeitsbegrenzung mit
Zusatzzeichen*1
*1: Gleichzeitig angezeigt mit Geschwindig-
keitsbegrenzung
*2: Inhalt nicht erkannt.
*3: Wenn die Fahrtrichtungsanzeige beim
Spurwechsel nicht betätigt wird, wird das
Zeichen nicht angezeigt.
Schnellstraßen-Auffahrt
Schnellstraßen-Abfahrt
Autobahn-Auffahrt
Autobahn-Abfahrt
Anfang eines Stadtgebiets
Ende eines Stadtgebiets
Anfang eines Stadtgebiets
Ende eines Stadtgebiets
Anfang eines Wohngebiets
Ende eines Wohngebiets
Anfang des Überholverbots
Ende des Überholverbots
Verbot der Einfahrt*
Ende des Verbots
Stopp
Nässe
Regen
Glatteis
Zusatzzeichen existiert*2
Ausfahrt rechts*3
Ausfahrt links*3
Zeit

3744-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM
In den folgenden Situationen informiert
das RSA-System den Fahrer.
 Wenn die Fahrzeuggeschwindigkeit
den Schwellenwert für die
Geschwindigkeitsbenachrichtigung
des angezeigten Geschwindigkeits-
begrenzungsschilds überschreitet,
wird die Anzeige des Schilds hervor-
gehoben und ein Summer ertönt.
 Wenn das RSA-System ein Ver-
bot-der-Einfahrt-Schild erkennt und
auf Grundlage der Karteninformatio-
nen des Navigationssystems fest-
stellt, dass das Fahrzeug in einen
Bereich gefahren ist, für den die Ein-
fahrt verboten ist, blinkt das Ver-
bot-der-Einfahrt-Schild und ein
Summer ertönt. (Für Fahrzeuge mit
Navigationssystem)
 Wenn erkannt wird, dass Sie ein
Fahrzeug überholen, während ein
Überholverbot sschild auf der
Multi-Informationsanzeige ange-
zeigt wird, blinkt das angezeigte
Schild und ein Summer ertönt.
Je nach Situation kann die Ver-
kehrsumgebung (Richtung des Ver-
kehrs, Geschwindigke itseinheit) falsch
erkannt werden und die Benachrichti-
gungsfunktion funktioniert möglicher-
weise nicht ordnungsgemäß.
■Einstellverfahren
1 Drücken Sie oder auf den Steu-
erschaltern für die Instrumente und wäh-
len Sie
2 Drücken Sie oder auf den Steu-
erschaltern für die Instrumente, wählen
Sie und drücken Sie dann
■Automatisches Ausschalten der RSA-Verkehrsschildanzeige
Ein Schild oder mehrere Schilder werden in
den folgenden Situationen automatisch aus-
geschaltet.
●Über eine bestimmte Entfernung wurde
kein Schild erkannt.
●Die Straße ändert sich aufgrund einer
Links- oder Rechtskurve usw.
■Bedingungen, unter welchen die Funk-
tion möglicherweise nicht ordnungsge- mäß funktioniert oder erfasst
In den folgenden Situationen funktioniert
RSA nicht ordnungsgemäß und erkennt
Schilder möglicherweise nicht, zeigt das fal- sche Schild an usw. Dies deutet jedoch nicht
auf eine Funktionsstörung hin.
●Die vordere Kamera ist aufgrund eines
starken Stoßes auf den Sensor usw. falsch
ausgerichtet.
●Schmutz, Schnee, Aufkleber usw. befinden
sich auf der Windschutzscheibe in der Nähe der Frontkamera.
●Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen.
●Licht eines entgegenkommenden Fahr-
zeugs, der Sonne usw. trifft auf die Front-
kamera.
●Das Schild ist verschmutzt, verblasst,
gekippt oder verbogen.
●Der Kontrast des elektronischen Schilds ist
gering.
●Das Schild wird vollständig oder zum Teil
von den Blättern eines Baums, einem Mast usw. verdeckt.
●Das Schild ist nur für kurze Zeit für die vor-dere Kamera sichtbar.
●Der Fahrvorgang (Abbiegen, Spurwechsel usw.) wird falsch beurteilt.
●Wenn es sich um ein Schild handelt, das sich nicht auf die aktuell befahrene Spur
bezieht, sich dieses Sc hild aber direkt hin-
ter einer Autobahnabzweigung oder in einer benachbarten Spur befindet, die kurz
darauf zusammenläuft.
●Auf dem Heck des vorausfahrenden Fahr-
Benachrichtigungsfunktion

375
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA_TMMT_EM

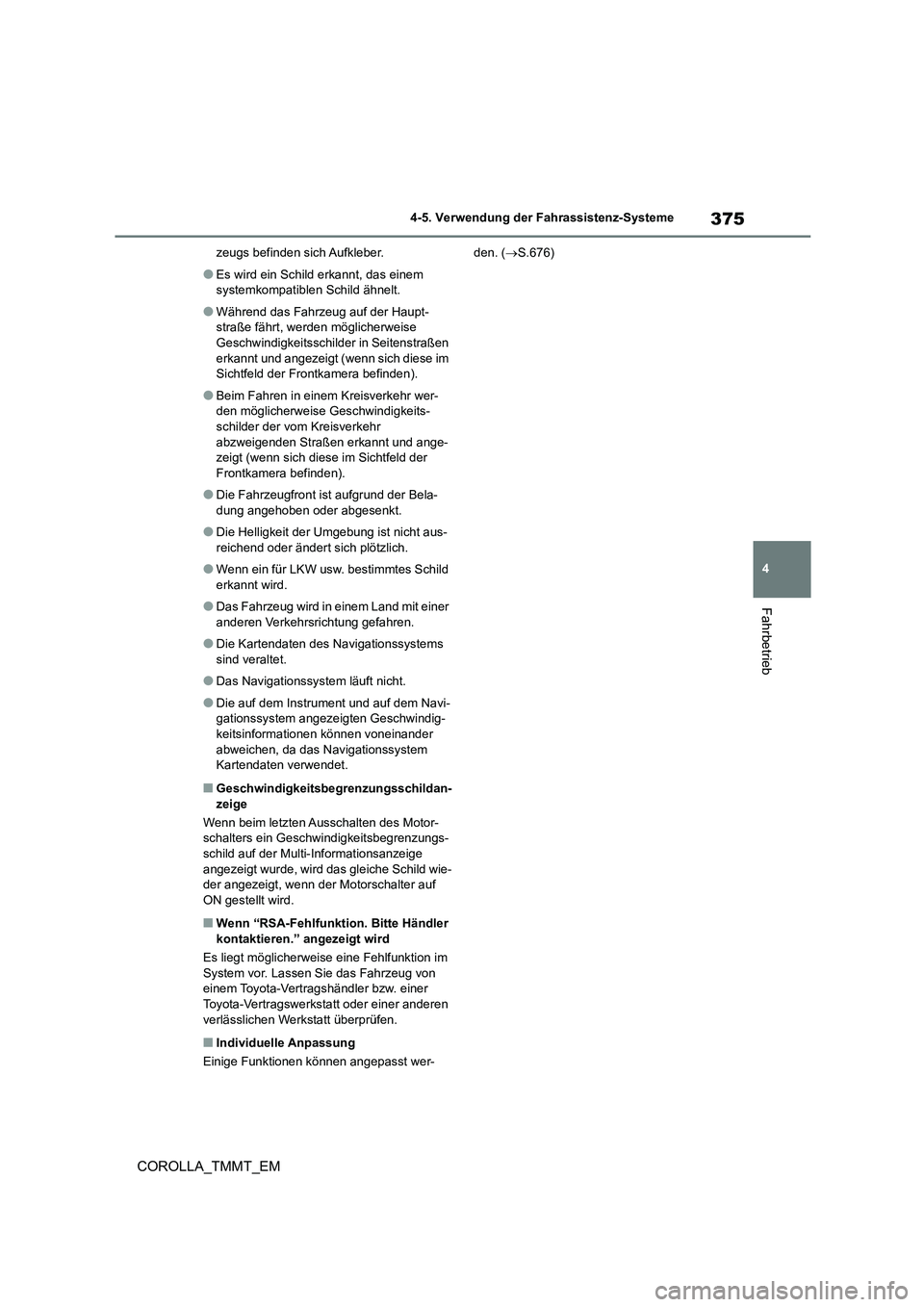

zeugs befinden sich Aufkleber.
●Es wird ein Schild erkannt, das einem
systemkompatiblen Schild ähnelt.
●Während das Fahrzeug auf der Haupt-
straße fährt, werden möglicherweise Geschwindigkeitsschil der in Seitenstraßen
erkannt und angezeigt (wenn sich diese im
Sichtfeld der Frontkamera befinden).
●Beim Fahren in einem Kreisverkehr wer-
den möglicherweise Geschwindigkeits-
schilder der vom Kreisverkehr abzweigenden Straßen erkannt und ange-
zeigt (wenn sich diese im Sichtfeld der
Frontkamera befinden).
●Die Fahrzeugfront ist aufgrund der Bela-
dung angehoben oder abgesenkt.
●Die Helligkeit der Umgebung ist nicht aus-
reichend oder ändert sich plötzlich.
●Wenn ein für LKW usw. bestimmtes Schild
erkannt wird.
●Das Fahrzeug wird in einem Land mit einer
anderen Verkehrsrichtung gefahren.
●Die Kartendaten des Navigationssystems
sind veraltet.
●Das Navigationssystem läuft nicht.
●Die auf dem Instrument und auf dem Navi-
gationssystem angezeigten Geschwindig-
keitsinformationen können voneinander abweichen, da das Na vigationssystem
Kartendaten verwendet.
■Geschwindigkeitsbegrenzungsschildan-
zeige
Wenn beim letzten Ausschalten des Motor- schalters ein Geschwindigkeitsbegrenzungs-
schild auf der Multi-Informationsanzeige
angezeigt wurde, wird das gleiche Schild wie- der angezeigt, wenn der Motorschalter auf
ON gestellt wird.
■Wenn “RSA-Fehlfunkt ion. Bitte Händler
kontaktieren.” angezeigt wird
Es liegt möglicherweise eine Fehlfunktion im System vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
■Individuelle Anpassung
Einige Funktionen können angepasst wer-
den. ( S.676)
