2021 TOYOTA CAMRY coolant

6
Cuidados e manutenção
475
CAMRY_HV_EE

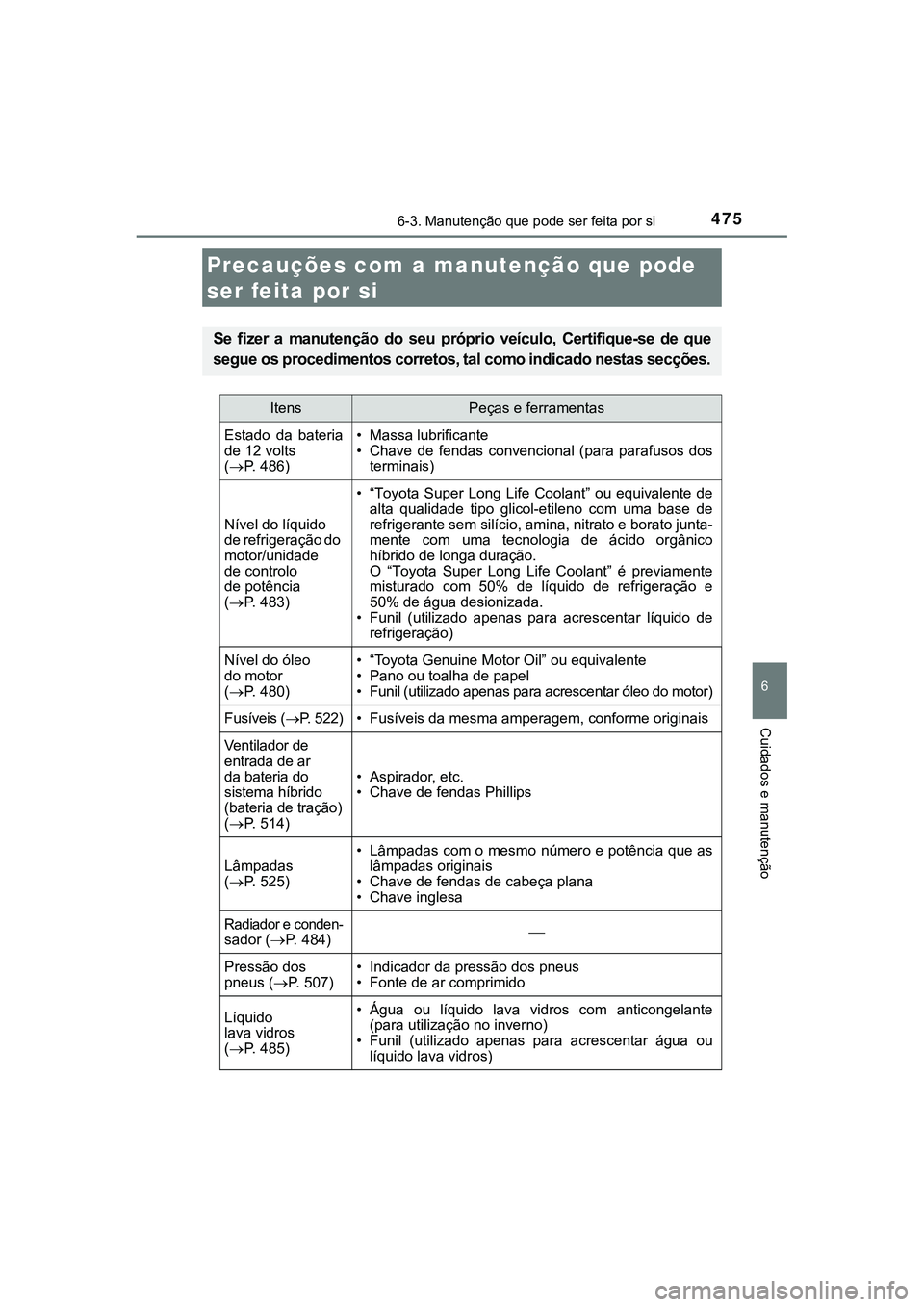

6-3. Manutenção que pode ser feita por si
Precauções com a manutenção que pode
ser feita por si
Se fizer a manutenção do seu próprio veículo, Certifique-se de que
segue os procedimentos corretos, tal como indicado nestas secções.
ItensPeças e ferramentas
Estado da bateria
de 12 volts
(P. 4 8 6 )• Massa lubrificante
• Chave de fendas convencional (para parafusos dos
terminais)
Nível do líquido
de refrigeração do
motor/unidade
de controlo
de potência
(P. 4 8 3 )
• “Toyota Super Long Life Coolant” ou equivalente de
alta qualidade tipo glicol-etileno com uma base de
refrigerante sem silício, amina, nitrato e borato junta-
mente com uma tecnologia de ácido orgânico
híbrido de longa duração.
O “Toyota Super Long Life Coolant” é previamente
misturado com 50% de líquido de refrigeração e
50% de água desionizada.
• Funil (utilizado apenas para acrescentar líquido de
refrigeração)
Nível do óleo
do motor
(P. 4 8 0 )• “Toyota Genuine Motor Oil” ou equivalente
• Pano ou toalha de papel
• Funil (utilizado apenas para acrescentar óleo do motor)
Fusíveis (P. 522)• Fusíveis da mesma amperagem, conforme originais
Ventilador de
entrada de ar
da bateria do
sistema híbrido
(bateria de tração)
(P. 5 1 4 )
• Aspirador, etc.
• Chave de fendas Phillips
Lâmpadas
(P. 5 2 5 )
• Lâmpadas com o mesmo número e potência que as
lâmpadas originais
• Chave de fendas de cabeça plana
• Chave inglesa
Radiador e conden-sador (P. 484)
Pressão dos
pneus (P. 507)• Indicador da pressão dos pneus
• Fonte de ar comprimido
Líquido
lava vidros
(P. 4 8 5 )• Água ou líquido lava vidros com anticongelante
(para utilização no inverno)
• Funil (utilizado apenas para acrescentar água ou
líquido lava vidros)

4836-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

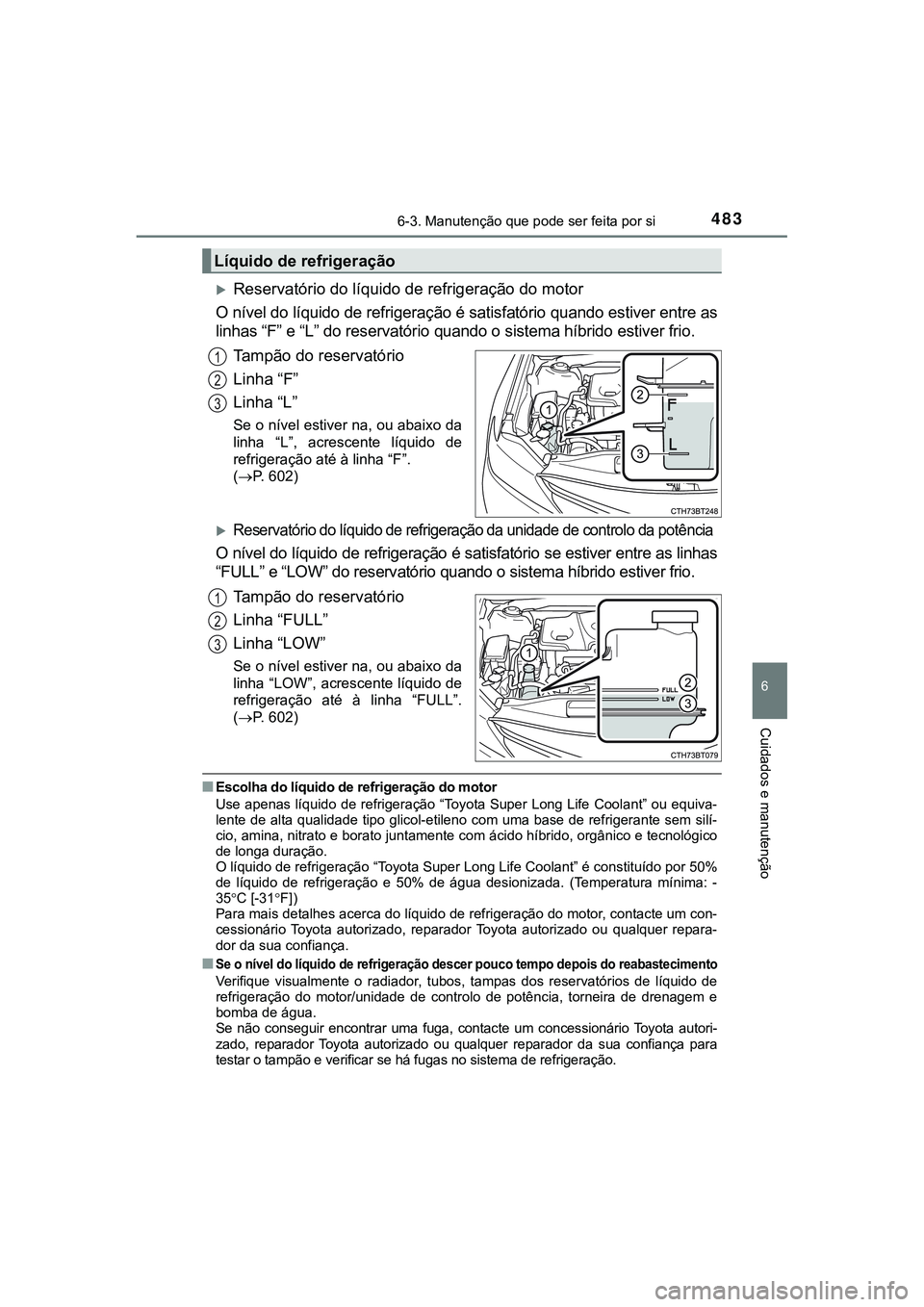

Reservatório do líquido de refrigeração do motor
O nível do líquido de refrigeração é satisfatório quando estiver entre as
linhas “F” e “L” do reservatório quando o sistema híbrido estiver frio.
Tampão do reservatório
Linha “F”
Linha “L”
Se o nível estiver na, ou abaixo da
linha “L”, acrescente líquido de
refrigeração até à linha “F”.
(P. 602)
Reservatório do líquido de refrigeração da unidade de controlo da potência
O nível do líquido de refrigeração é satisfatório se estiver entre as linhas
“FULL” e “LOW” do reservatório quando o sistema híbrido estiver frio.
Tampão do reservatório
Linha “FULL”
Linha “LOW”
Se o nível estiver na, ou abaixo da
linha “LOW”, acrescente líquido de
refrigeração até à linha “FULL”.
(P. 602)
■Escolha do líquido de refrigeração do motor
Use apenas líquido de refrigeração “Toyota Super Long Life Coolant” ou equiva-
lente de alta qualidade tipo glicol-etileno com uma base de refrigerante sem silí-
cio, amina, nitrato e borato juntamente com ácido híbrido, orgânico e tecnológico
de longa duração.
O líquido de refrigeração “Toyota Super Long Life Coolant” é constituído por 50%
de líquido de refrigeração e 50% de água desionizada. (Temperatura mínima: -
35C [-31F])
Para mais detalhes acerca do líquido de refrigeração do motor, contacte um con-
cessionário Toyota autorizado, reparador Toyota autorizado ou qualquer repara-
dor da sua confiança.
■Se o nível do líquido de refrigeração descer pouco tempo depois do reabastecimento
Verifique visualmente o radiador, tubos, tampas dos reservatórios de líquido de
refrigeração do motor/unidade de controlo de potência, torneira de drenagem e
bomba de água.
Se não conseguir encontrar uma fuga, contacte um concessionário Toyota autori-
zado, reparador Toyota autorizado ou qualquer reparador da sua confiança para
testar o tampão e verificar se há fugas no sistema de refrigeração.
Líquido de refrigeração
1
2
3
1
2
3

5547-2. No caso de uma emergência
CAMRY_HV_EE
■Mensagens de aviso
As mensagens de aviso descritas de seguida podem diferir das mensagens reais
de acordo com as condições de funcionamento e as especificações do veículo.
■Luzes de aviso
A luz de aviso principal não acende nem pisca nos casos que se seguem. Em
vez disso, acende uma luz de aviso independente juntamente com a mensa-
gem apresentada no mostrador de informações múltiplas.
●Avaria no ABS
A luz de aviso do ABS acende. (P. 5 4 6 )
●Avaria no sistema de travagem
A luz de aviso do sistema de travagem (amarela) acende. (P. 545)
●Avaria no sistema de aviso da pressão dos pneus
A luz de aviso do sistema de aviso da pressão dos pneus acende. (P. 548)
●A quantidade de combustível remanescente é baixa
A luz de aviso de nível baixo de combustível acende. (P. 547)
■Se for apresentada uma mensagem a indicar que deve consultar o Manual
do Proprietário
●Se as mensagens que se seguem forem apresentadas, pode existir uma avaria.
Pare imediatamente o veículo num local seguro e contacte um concessionário
Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua
confiança. Pode ser perigoso continuar a conduzir.
• “Braking Power Low Stop in a Safe Place See Owner’s Manual” (“Pouca força
de travagem Pare num local seguro Consulte o Manual do Proprietário”)
• “Oil Pressure Low Stop in a Safe Place See Owner’s Manual” (“Pressão
baixa do óleo Pare num local seguro Consulte o Manual do Proprietário”)
• “Charging System Malfunction Stop in a Safe Place See Owner’s Manual”
(“Avaria no sistema de carga Pare num local seguro Consulte o Manual do
Proprietário”)
●Se as mensagens que se seguem forem apresentadas, pode existir uma avaria.
Leve imediatamente o veículo a um concessionário Toyota autorizado, repara-
dor Toyota autorizado ou a qualquer reparador da sua confiança para que este
proceda a uma inspeção.
• “Hybrid System Malfunction” (“Avaria no Sistema híbrido”)
• “Check Engine” (“Verificar motor”)
• “Hybrid Battery System Malfunction” (“Avaria na bateria do sistema
híbrido”)
• “Accelerator System Malfunction” (“Avaria no sistema do acelerador”)
• “Smart Key System Malfunction See Owner’s Manual” (“Avaria no sistema
de chave inteligente para entrada e arranque”)
●Se a mensagem “Engine Coolant Temp High Stop in a Safe Place See
Owner’s Manual” (“Temperatura Elevada do Líquido de Refrigeração do Motor
Pare num Local Seguro Consulte o Manual do Proprietário”) for exibida, siga
as respetivas instruções. (P. 602)
●Excepto para a Ucrânia: Se a mensagem “Exhaust Filter Full See Owner’s
Manual” (Filtro de partículas cheio, Consulte o Manual do Proprietário) for exi-
bida, siga as respetivas instruções. (P. 360)
●Se a mensagem “Maintenance Required for Traction Battery Cooling Parts
See Owner’s Manual” (“Necessário fazer a manutenção do arrefecimento da
bateria de tração Consulte o Manual do Proprietário”) for exibida, siga as res-
petivas instruções. (P. 555)
■Se a mensagem “Hybrid System Overheated Output Power Reduced”
(“Sistema Híbrido em Sobreaquecimento Potência Reduzida”) for exibida
Esta mensagem pode ser exibida quando conduzir em condições severas. (Por
exemplo, quando fizer uma subida acentuada e longa)
Método de manuseamento: P. 602

6027-2. No caso de uma emergência
CAMRY_HV_EE■
Se o indicador da temperatura do líquido de refrigeração do
motor entrar na zona vermelha ou se a mensagem “Engine Cool-
ant Temp High Stop in a Safe Place See Owner’s Manual” (“Tem-
peratura elevada do líquido de refrigeração do motor Pare num
local seguro Consulte o Manual do Proprietário”) for exibida no
mostrador de informações múltiplas
Pare o veículo num local seguro e desligue o sistema de ar con-
dicionado. De seguida, desligue o sistema híbrido.
Se vir vapor:
Levante, cuidadosamente, o capot quando o vapor diminuir.
Se não vir vapor:
Levante cuidadosamente o capot.
Depois do sistema híbrido ter
arrefecido o suficiente, ins-
pecione os tubos e o favo do
radiador (radiador) à procura
de alguma fuga.
Radiador
Ventoinhas de arrefecimento
No caso de verificar uma grande
fuga de líquido de refrigeração,
contacte imediatamente um
concessionário Toyota autori-
zado, reparador Toyota autori-
zado ou qualquer reparador da
sua confiança.
Se o seu veículo sobreaquecer
As situações que se seguem podem indicar que o seu veículo
está a sobreaquecer:
●O ponteiro do indicador da temperatura do líquido de refrigeração
(P. 136) entra na zona vermelha, ou sente uma perda de potência
do sistema híbrido. (Por exemplo, a velocidade do veículo não aumenta.)
●A mensagem “Engine Coolant Temp High Stop in a Safe Place
See Owner’s Manual” (“Temperatura elevada do líquido de refri-
geração do motor Pare num local seguro Consulte o Manual do
Proprietário”) ou “Hybrid System Overheated Output Power
Reduced” (“Sobreaquecimento do sistema híbrido Potência redu-
zida”) é exibida no mostrador de informações múltiplas.
●Sai vapor por debaixo do capot.
Procedimentos corretivos
1
2
3
1
2

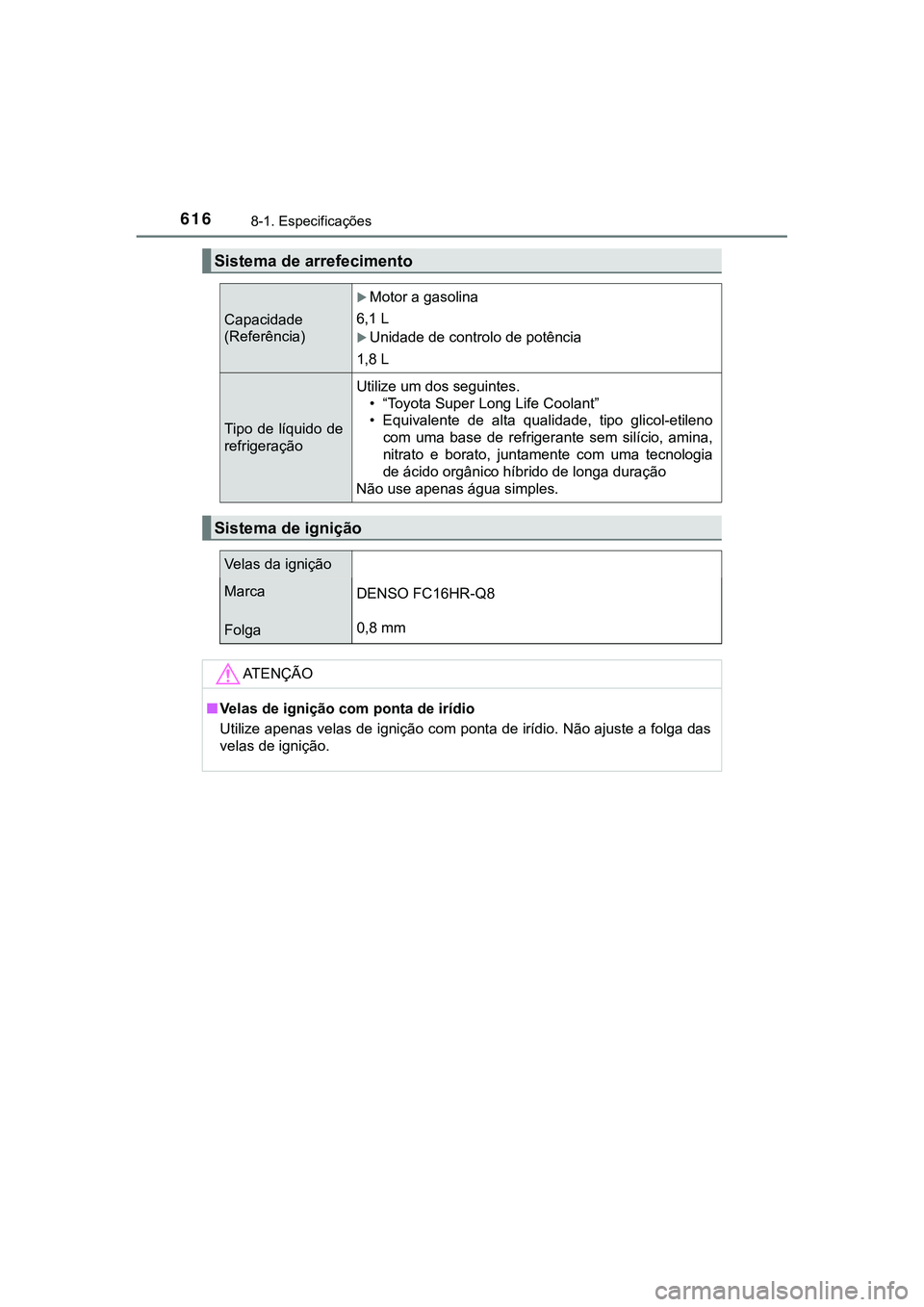

6168-1. Especificações
CAMRY_HV_EE
Sistema de arrefecimento
Capacidade
(Referência)
Motor a gasolina
6,1 L
Unidade de controlo de potência
1,8 L
Tipo de líquido de
refrigeraçãoUtilize um dos seguintes.
• “Toyota Super Long Life Coolant”
• Equivalente de alta qualidade, tipo glicol-etileno
com uma base de refrigerante sem silício, amina,
nitrato e borato, juntamente com uma tecnologia
de ácido orgânico híbrido de longa duração
Não use apenas água simples.
Sistema de ignição
Velas da ignição
Marca
Folga DENSO FC16HR-Q8
0,8 mm
AT E N Ç Ã O
■Velas de ignição com ponta de irídio
Utilize apenas velas de ignição com ponta de irídio. Não ajuste a folga das
velas de ignição.
