3884-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Weergave afstand
Sensoren die een object signaleren, branden continu of knipperen.
*: De afbeeldingen wijken mogelijk af van de getoonde afbeeldingen. (
→Blz. 387)
Weergave sensorsignalering, afstand tot object
Multi-informatie-
display
*
HulpdisplayGlobale afstand tot object
Toyota Parking Assist MonitorBinnenste
sensoren voor en
achter
(indien aanwezig)Hoeksensoren voor en achter
(continu)(langzaam knip- peren)
Ve r
weg
Dichtbij Binnenste sen-
sor voor:
100 cm -
60 cm
Binnenste sen-
sor achter:
150 cm -
60 cm
⎯
(continu)(knipperen)
60 cm - 45 cm
60 cm - 45 cm
(continu)(snel
knipperen) 45 cm - 35 cm
45 cm - 35 cm
(knipperen)(continu)
Minder dan
35 cm
Minder dan
35 cm
CAMRY_HV_OM_Europe_OM33F82E.book Page 388 Friday, August 14, 2020 9:43 AM

3894-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Werking zoemer en afstand tot een object
Een zoemer klinkt als de sensoren in werking zijn.
● De geluidssignalen volgen elkaar sneller op naarmate de auto dichter
bij het object komt.
Als de auto het object genaderd is tot de volgende afstand, klinkt er een
continu geluidssignaal: ongeveer 35 cm.
● Als er gelijktijdig 2 of meer objecten worden gesignaleerd, reageert het
zoemersysteem op het dichtstbijzijnde object. Als een of beide obsta-
kels dichter bij de auto komen dan hierboven vermeld staat, klinkt er
een langdurig piepsignaal, gevolgd door elkaar snel opvolgende piep-
signalen.
Ongeveer 100 cm (indien aanwe-
zig)
Ongeveer 150 cm (indien aanwe-
zig)
Ongeveer 60 cm
Het schema toont het detectiebereik
van de sensoren. Houd er rekening
mee dat de sensoren geen objecten
kunnen signaleren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan ver-
schillend zijn, afhankelijk van bijvoor-
beeld de vorm van het object.
Het volume van de zoemer kan worden gewijzigd via het multi-informatiedis-
play ( →Blz. 148) als het contact AAN staat.
Detectiebereik van de sensoren
1
2
3
Het geluidsvolume van de zoemer wijzigen
CAMRY_HV_OM_Europe_OM33F82E.book Page 389 Friday, August 14, 2020 9:43 AM

3904-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
■De Toyota Parking Assist-sensor kan worden gebruikt als
●Hoeksensoren voor:
• Het contact AAN staat.
• De selectiehendel in een andere stand dan P staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
● Binnenste sensoren voor (indien aanwezig):
• Het contact AAN staat.
• De selectiehendel in een andere stand dan P of R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
● Hoeksensoren achter:
• Het contact AAN staat.
• De selectiehendel in stand R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
● Binnenste sensoren achter (indien aanwezig):
• Het contact AAN staat.
• De selectiehendel in stand R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
■ Weergave Toyota Parking Assist-sensor
Wanneer er een object wordt gesignaleerd als de Toyota Parking Assist Monitor in
werking is, verschijnt er een waarschuwing in het bovenste deel van het scherm, zelfs
als de weergave is uitgeschakeld.
■ Detectie-informatie sensoren
●Het detectiegebied van de sensoren is beperkt tot het gebied rond de bumper van de
auto.
● Afhankelijk van de vorm van het object en andere factoren kan de detectieafstand
korter worden of kan detectie niet mogelijk zijn.
● Mogelijk worden objecten niet gesignaleerd als deze zich te dicht bij de sensor bevin-
den.
● Tussen het signaleren van een object en de weergave zit een kleine vertraging. Zelfs
als er met lage snelheid wordt gereden, bestaat de mogelijkheid dat het object bin-
nen het detectiegebied van de sensoren komt voordat het display wordt weergege-
ven en het waarschuwingssignaal hoorbaar is.
● Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk niet gesig-
naleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesignaleerd.
● Het kan moeilijk zijn om de geluidssignalen te horen als de audio-installatie hard
staat of als de luchtcirculatie van de airconditioning veel geluid produceert.
■ Als “Parking Assist Unavailable Please Clean Parking Assist Sensor” (Parking
Assist niet beschikbaar, re inig Parking Assist-sensor) wordt weergegeven op het
multi-informatiedisplay
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. Wanneer dit in zo'n geval van
de sensor wordt verwijderd, moet het systeem weer normaal werken.
Ook kan het gebeuren dat er een storing wordt weergegeven of een object niet wordt
gesignaleerd doordat de sensor bij lage buitentemperaturen is bevroren. Als de sensor
is ontdooid, moet het systeem weer normaal werken.
CAMRY_HV_OM_Europe_OM33F82E.book Page 390 Friday, August 14, 2020 9:43 AM

3914-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Als “Parking Assist Unavailable” (Parki ng Assist niet beschikbaar) wordt weer-
gegeven op het multi-informatiedisplay
Er kan continu water over de sensor stromen, zoals bij zware regenval. Als het sys-
teem signaleert dat de toestand weer norm aal is, zal het systeem weer normaal wer-
ken.
WAARSCHUWING
■ Bij gebruik van de Toyota Parking Assist-sensor
Neem de volgende voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
● Rijd als het systeem is ingeschakeld niet harder dan 10 km/h.
● Het detectiegebied van de sensoren en de reactietijden zijn beperkt. Controleer tij-
dens het voor- of achteruitrijden of de omgeving (vooral naast de auto) veilig is en
rijd langzaam. Regel de snelheid met het rempedaal.
● Monteer geen accessoires binnen de detectiegebieden van de sensoren.
CAMRY_HV_OM_Europe_OM33F82E.book Page 391 Friday, August 14, 2020 9:43 AM

3924-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
WAARSCHUWING
■Sensoren
De staat van de auto en de omgeving kunnen van invloed zijn op de capaciteit van
de sensor om een object correct te signaleren. Specifieke situaties waarin dit voor
kan komen ziet u hieronder.
● Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal het pro-
bleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display of dat objecten niet
worden gesignaleerd.
● De sensor is op een of andere manier afgedekt.
● De auto helt sterk over naar één zijde.
● De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras.
● Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren, lucht-
remmen van vrachtwagens of andere geluidsbronnen die ultrasone geluidsgolven
produceren.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omge-
ving.
● De sensor is bedekt met een laklaag of een overvloedige hoeveelheid regenwater.
● De sensor wordt doornat als gevolg van een overstroomde weg.
● De auto is uitgerust met een staafantenne of een draadloze antenne.
● Er zijn sleepogen geplaatst.
● Als de bumper of sensor een sterke schok ondergaat.
● De auto nadert een hoge of gebogen stoeprand.
● Het detectiegebied wordt verkleind als gevolg van een object, zoals een verkeers-
bord.
● In fel zonlicht of zeer koud weer.
● Objecten direct onder de bumper worden niet waargenomen.
● Als het object zich te dicht bij de sensor bevindt.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
● Er is een kentekenplaat met achtergrondverlichting gemonteerd.
Naast bovenstaande voorbeelden zijn er situaties waarin verkeersborden en andere
objecten vanwege hun vorm door de sensor dichterbij worden gezien dan ze in wer-
kelijkheid zijn.
CAMRY_HV_OM_Europe_OM33F82E.book Page 392 Friday, August 14, 2020 9:43 AM

3934-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
WAARSCHUWING
■Objecten die mogelijk niet goed worden gesignaleerd
Door de vorm van het object kan een sensor het mogelijk niet signaleren. Let goed
op bij de volgende objecten:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorberen
● Zeer hoekige objecten
● Lage objecten
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
● Mogelijk worden mensen die bepaalde soorten kleding dragen niet gesignaleerd.
OPMERKING
■Als de Toyota Parking A ssist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg van een
storing in een sensor, enz. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Het bedieningsdisplay van de Toyota Parking Assist-sensor knippert en er klinkt
een zoemer terwijl er geen object is gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt blootgesteld
aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display continu te zien is en er geen piepsignaal klinkt, behalve wanneer
het volume van de zoemer is gedempt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor zit, is
de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
CAMRY_HV_OM_Europe_OM33F82E.book Page 393 Friday, August 14, 2020 9:43 AM

3944-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Het systeem werkt in situaties zoals hieronder aangegeven wanneer in de rij-
richting van de auto een obstakel wordt gesignaleerd.
◆Er wordt langzaam gereden en het rempedaal wordt niet of te laat
ingetrapt
Intelligent Clearance Sonar-systeem (ICS)∗
Wanneer zich bij het parkeren of het rijden met een lage snelheid moge-
lijk een aanrijding met een obstakel za l voordoen als de auto plotseling
naar voren beweegt doordat het gaspedaal per ongeluk wordt inge-
trapt, of wanneer de auto de ver keerde kant op rijdt doordat de ver-
keerde schakelstand wordt geselecteerd, signaleren de sensoren
obstakels in de rijrichting van de auto en werkt het systeem om de
gevolgen van een aanrijding met obstakels zoals een muur zo veel
mogelijk te beperken.
Voorbeelden van de werking van het systeem
∗: Indien aanwezig
CAMRY_HV_OM_Europe_OM33F82E.book Page 394 Friday, August 14, 2020 9:43 AM

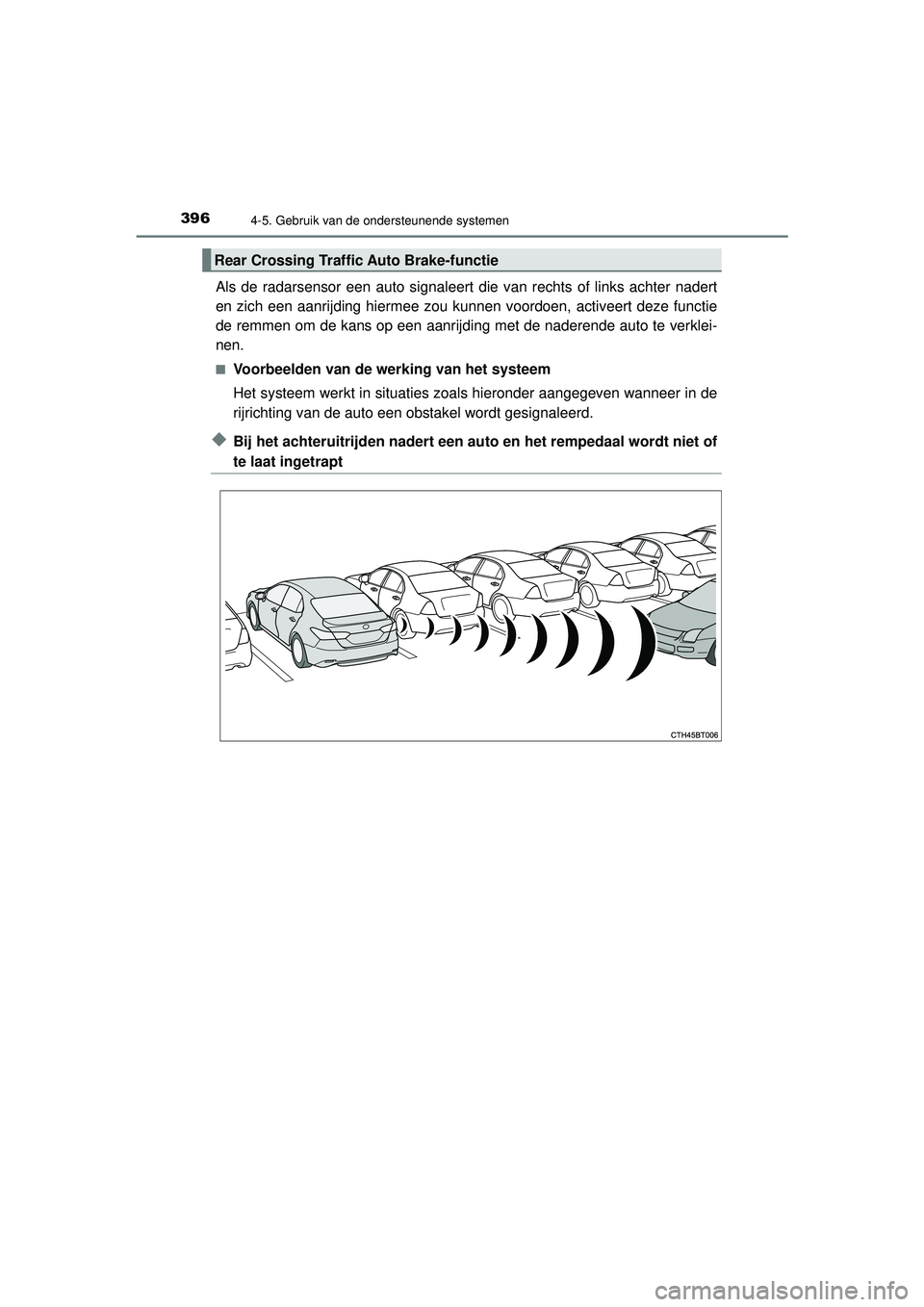

3964-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Als de radarsensor een auto signaleert die van rechts of links achter nadert
en zich een aanrijding hiermee zou kunnen voordoen, activeert deze functie
de remmen om de kans op een aanrijding met de naderende auto te verklei-
nen.
■Voorbeelden van de werking van het systeem
Het systeem werkt in situaties zoals hieronder aangegeven wanneer in de
rijrichting van de auto een obstakel wordt gesignaleerd.
◆Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of
te laat ingetrapt
Rear Crossing Traffic Auto Brake-functie
