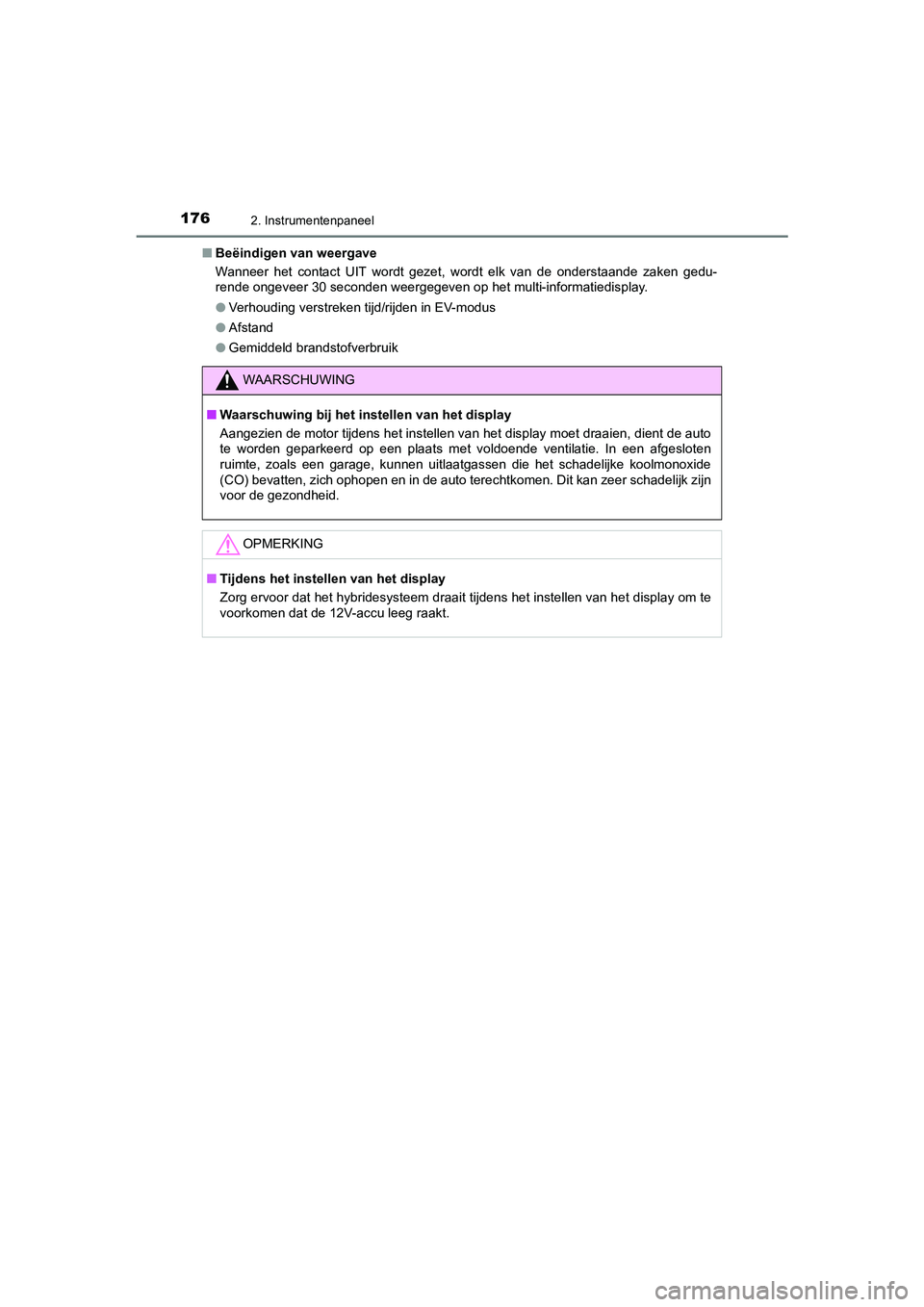

Page 177 of 810
1762. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E■
Beëindigen van weergave
Wanneer het contact UIT wordt gezet, wordt elk van de onderstaande zaken gedu-
rende ongeveer 30 seconden weergegeven op het multi-informatiedisplay.
●Verhouding verstreken tijd/rijden in EV-modus
● Afstand
● Gemiddeld brandstofverbruik
WAARSCHUWING
■Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet draaien, dient de auto
te worden geparkeerd op een plaats met voldoende ventilatie. In een afgesloten
ruimte, zoals een garage, kunnen uitlaatgassen die het schadelijke koolmonoxide
(CO) bevatten, zich ophopen en in de auto terechtkomen. Dit kan zeer schadelijk zijn
voor de gezondheid.
OPMERKING
■Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait tijdens het instellen van het display om te
voorkomen dat de 12V-accu leeg raakt.
C-HR_HV_OM_Europe_OM10701E.book Page 17 6 Wednesday, June 10, 2020 12:21 PM

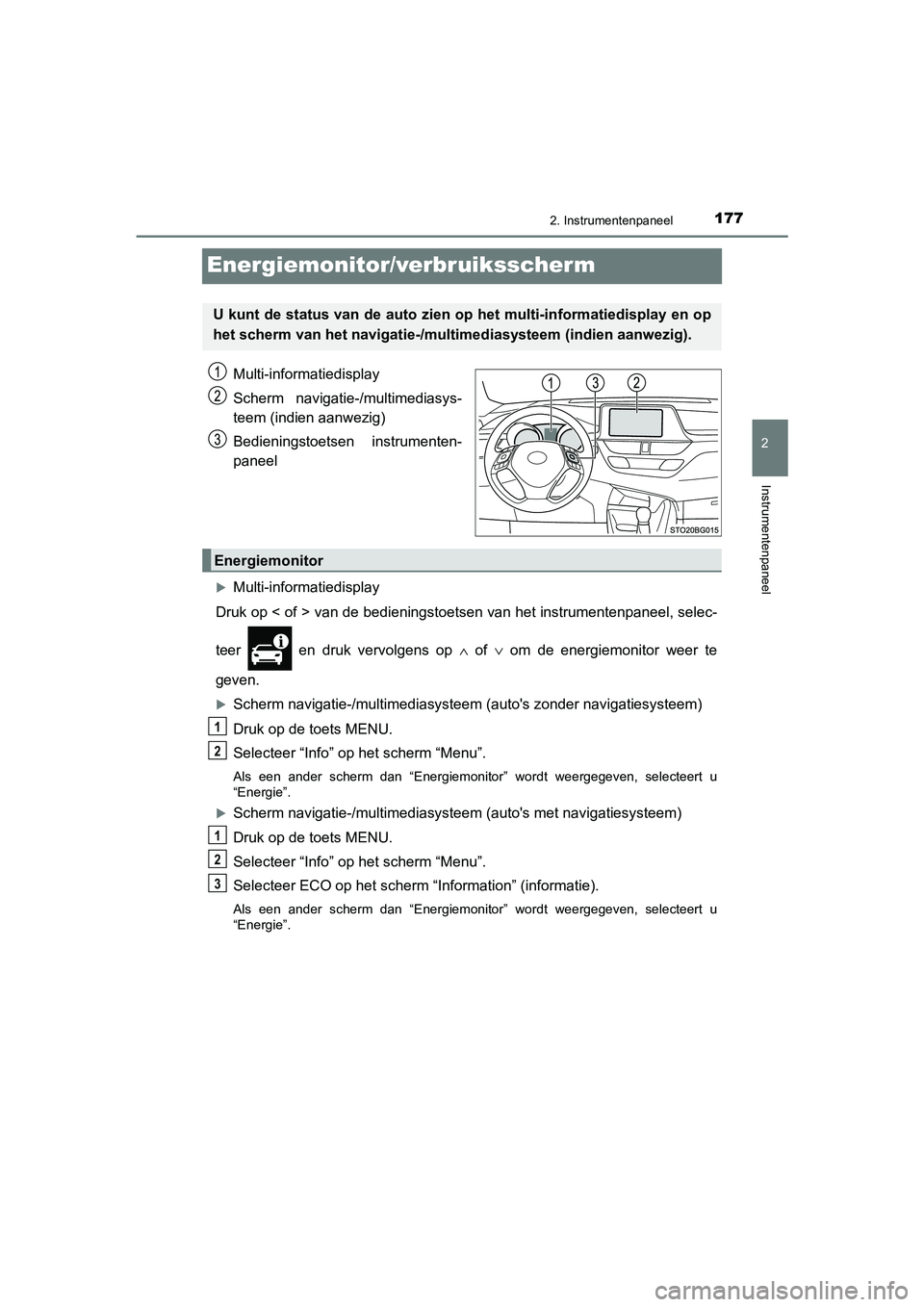

Page 178 of 810

177
2
2. Instrumentenpaneel
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E
Energiemonitor/verbruiksscherm
Multi-informatiedisplay
Scherm navigatie-/multimediasys-
teem (indien aanwezig)
Bedieningstoetsen instrumenten-
paneel
Multi-informatiedisplay
Druk op < of > van de bedieningstoetsen van het instrumentenpaneel, selec-
teer en druk vervolgens op ∧ of ∨ om de energiemonitor weer te
geven.
Scherm navigatie-/multimediasysteem (auto's zonder navigatiesysteem)
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Als een ander scherm dan “Energiemonitor” wordt weergegeven, selecteert u
“Energie”.
Scherm navigatie-/multimediasysteem (auto's met navigatiesysteem)
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Selecteer ECO op het scherm “Information” (informatie).
Als een ander scherm dan “Energiemonitor” wordt weergegeven, selecteert u
“Energie”.
U kunt de status van de auto zien op het multi-informatiedisplay en op
het scherm van het navigatie-/multimediasysteem (indien aanwezig).
Energiemonitor
1
2
1
2
3
C-HR_HV_OM_Europe_OM10701E.book Page 17 7 Wednesday, June 10, 2020 12:21 PM

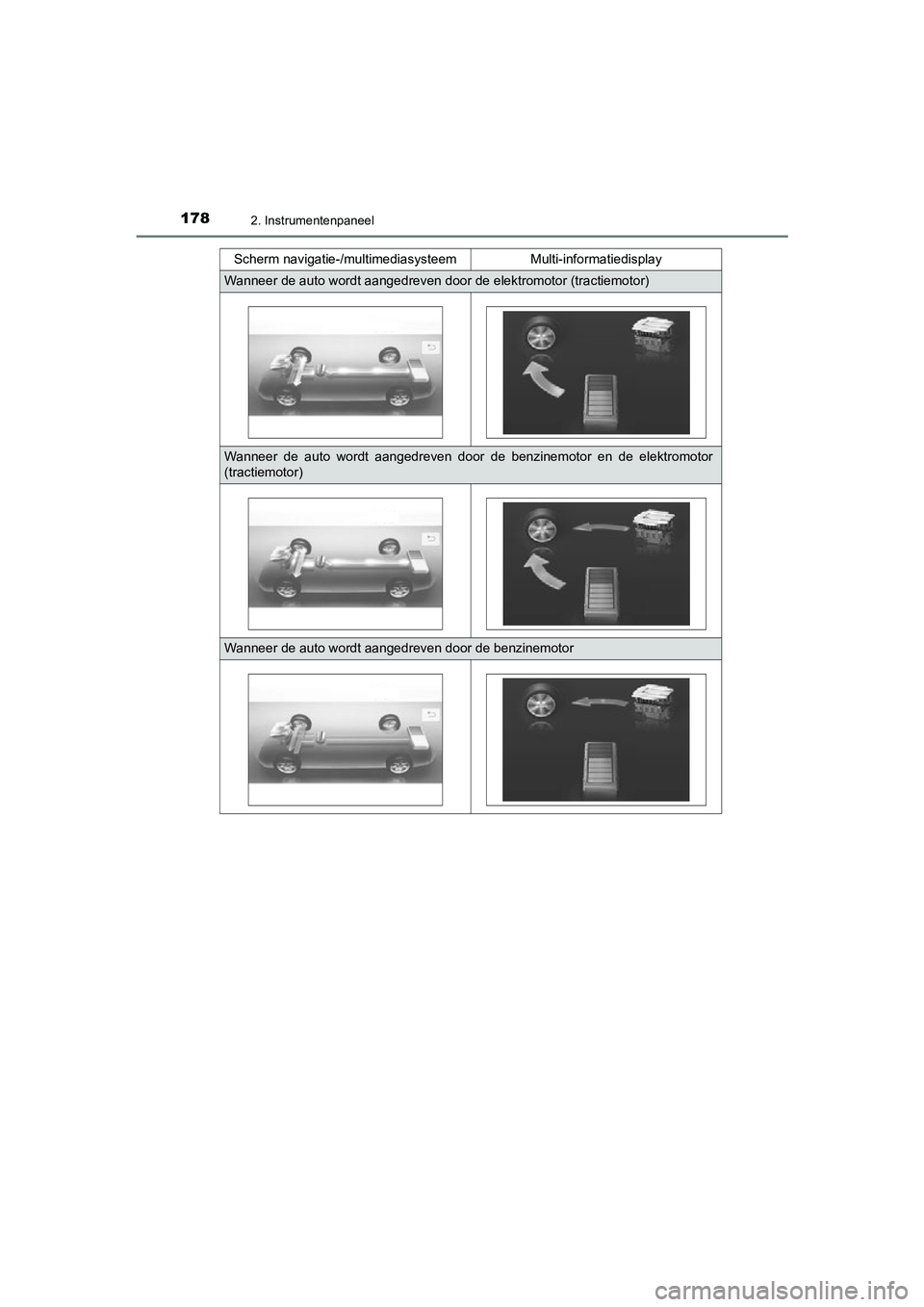

Page 179 of 810
1782. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701EScherm navigatie-/multimediasysteem
Multi-informatiedisplay
Wanneer de auto wordt aangedreven door de elektromotor (tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor en de elektromotor
(tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor
C-HR_HV_OM_Europe_OM10701E.book Page 178 Wednesday, June 10, 2020 12:21 PM

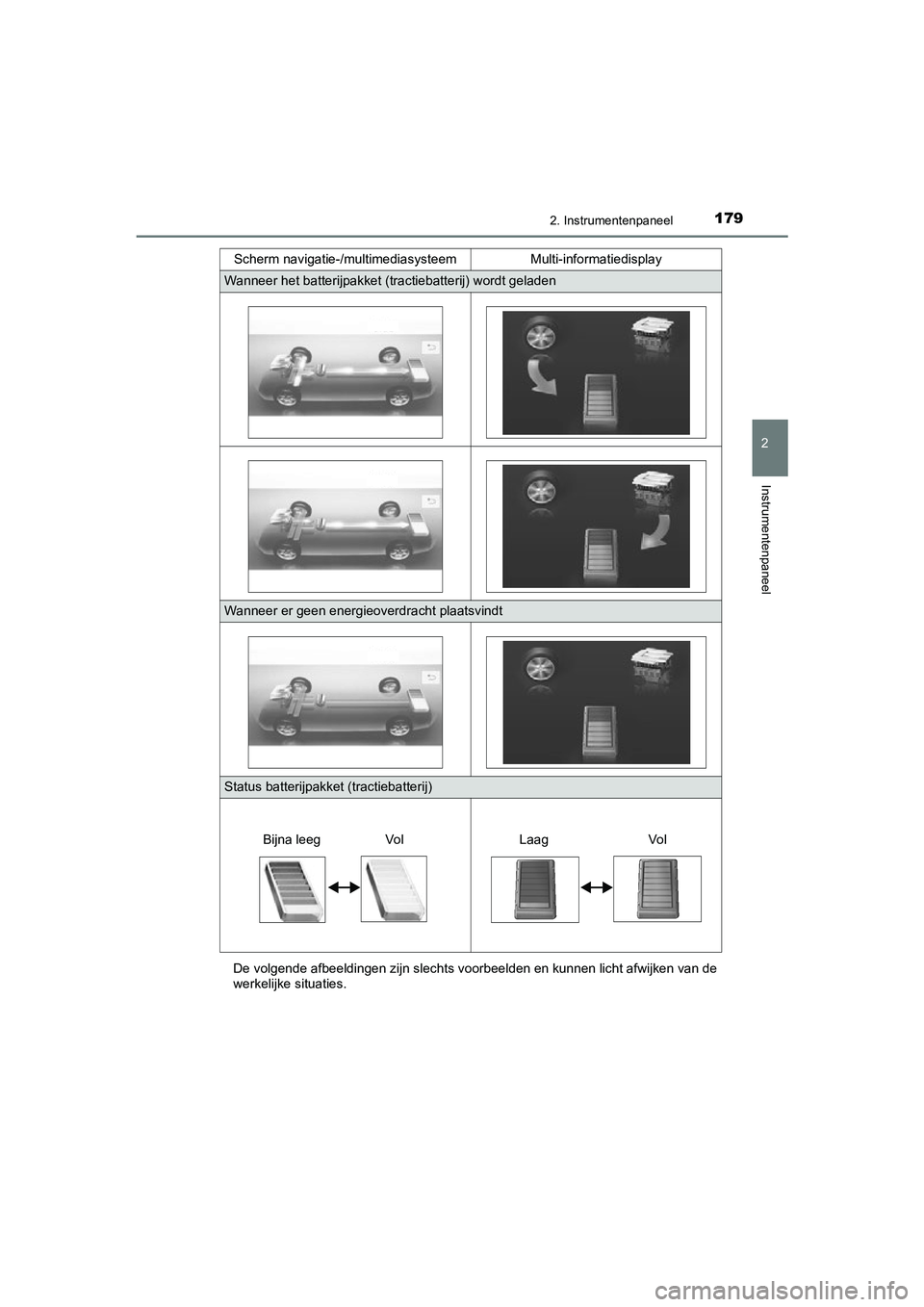

Page 180 of 810
1792. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701EDe volgende afbeeldingen zijn slechts voorbeelden en kunnen licht afwijken van de
werkelijke situaties.
Wanneer het batterijpakket (tractiebatterij) wordt geladen
Wanneer er geen energieoverdracht plaatsvindt
Status batterijpakket (tractiebatterij)
Scherm navigatie-/multimediasysteem
Multi-informatiedisplay
Bijna leeg VolLaagVol
C-HR_HV_OM_Europe_OM10701E.book Page 17 9 Wednesday, June 10, 2020 12:21 PM

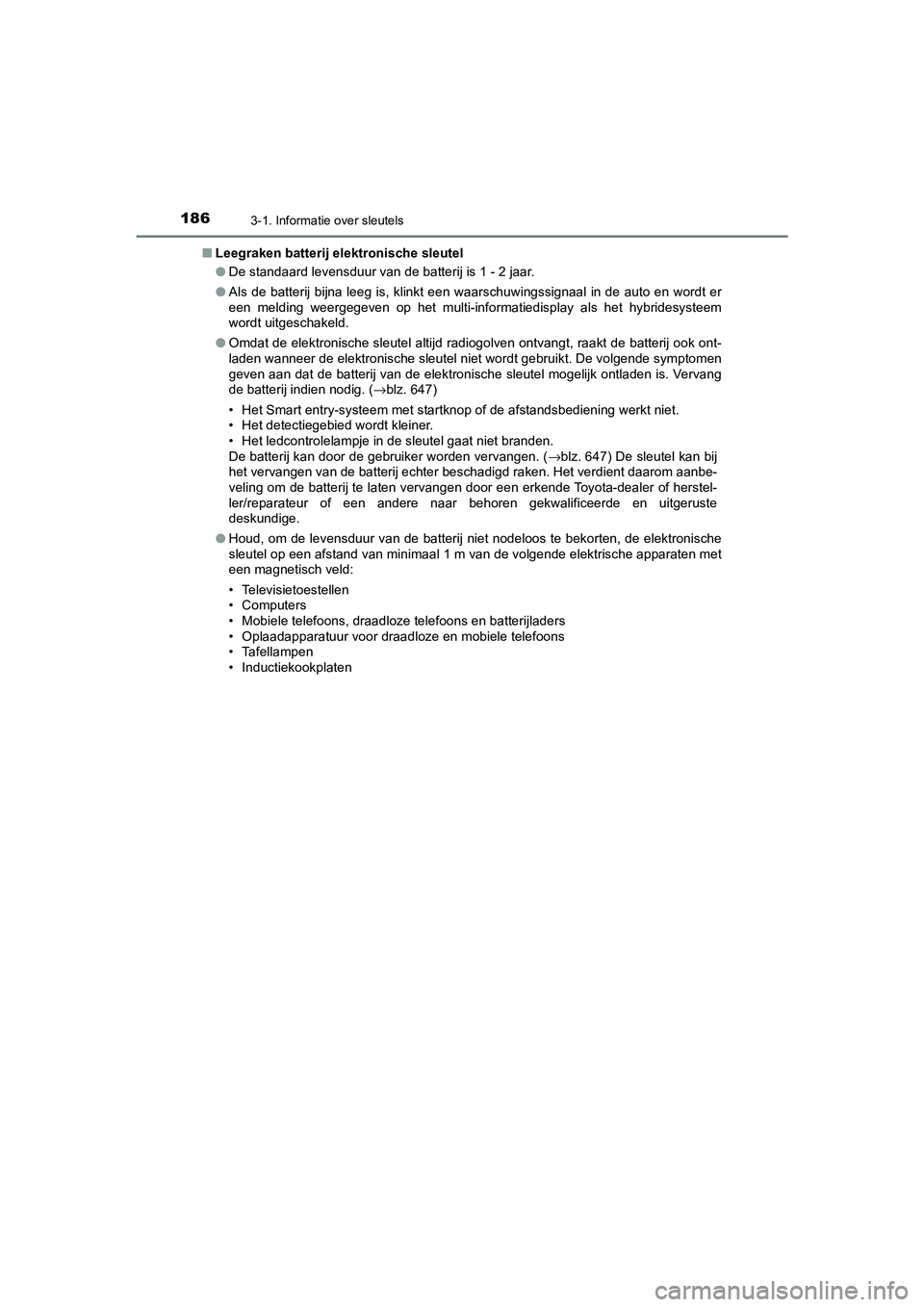

Page 187 of 810

1863-1. Informatie over sleutels
C-HR_HV_OM_Europe_OM10701E■
Leegraken batterij elektronische sleutel
●De standaard levensduur van de batterij is 1 - 2 jaar.
● Als de batterij bijna leeg is, klinkt een waarschuwingssignaal in de auto en wordt er
een melding weergegeven op het multi-informatiedisplay als het hybridesysteem
wordt uitgeschakeld.
● Omdat de elektronische sleutel altijd radiogolven ontvangt, raakt de batterij ook ont-
laden wanneer de elektronische sleutel niet wordt gebruikt. De volgende symptomen
geven aan dat de batterij van de elektronische sleutel mogelijk ontladen is. Vervang
de batterij indien nodig. ( →blz. 647)
• Het Smart entry-systeem met startknop of de afstandsbediening werkt niet.
• Het detectiegebied wordt kleiner.
• Het ledcontrolelampje in de sleutel gaat niet branden.
De batterij kan door de gebruiker worden vervangen. ( →blz. 647) De sleutel kan bij
het vervangen van de batterij echter beschadigd raken. Het verdient daarom aanbe-
veling om de batterij te laten vervangen door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
● Houd, om de levensduur van de batterij niet nodeloos te bekorten, de elektronische
sleutel op een afstand van minimaal 1 m van de volgende elektrische apparaten met
een magnetisch veld:
• Televisietoestellen
•Computers
• Mobiele telefoons, draadloze telefoons en batterijladers
• Oplaadapparatuur voor draadloze en mobiele telefoons
• Tafellampen
• Inductiekookplaten
C-HR_HV_OM_Europe_OM10701E.book Page 18 6 Wednesday, June 10, 2020 12:21 PM

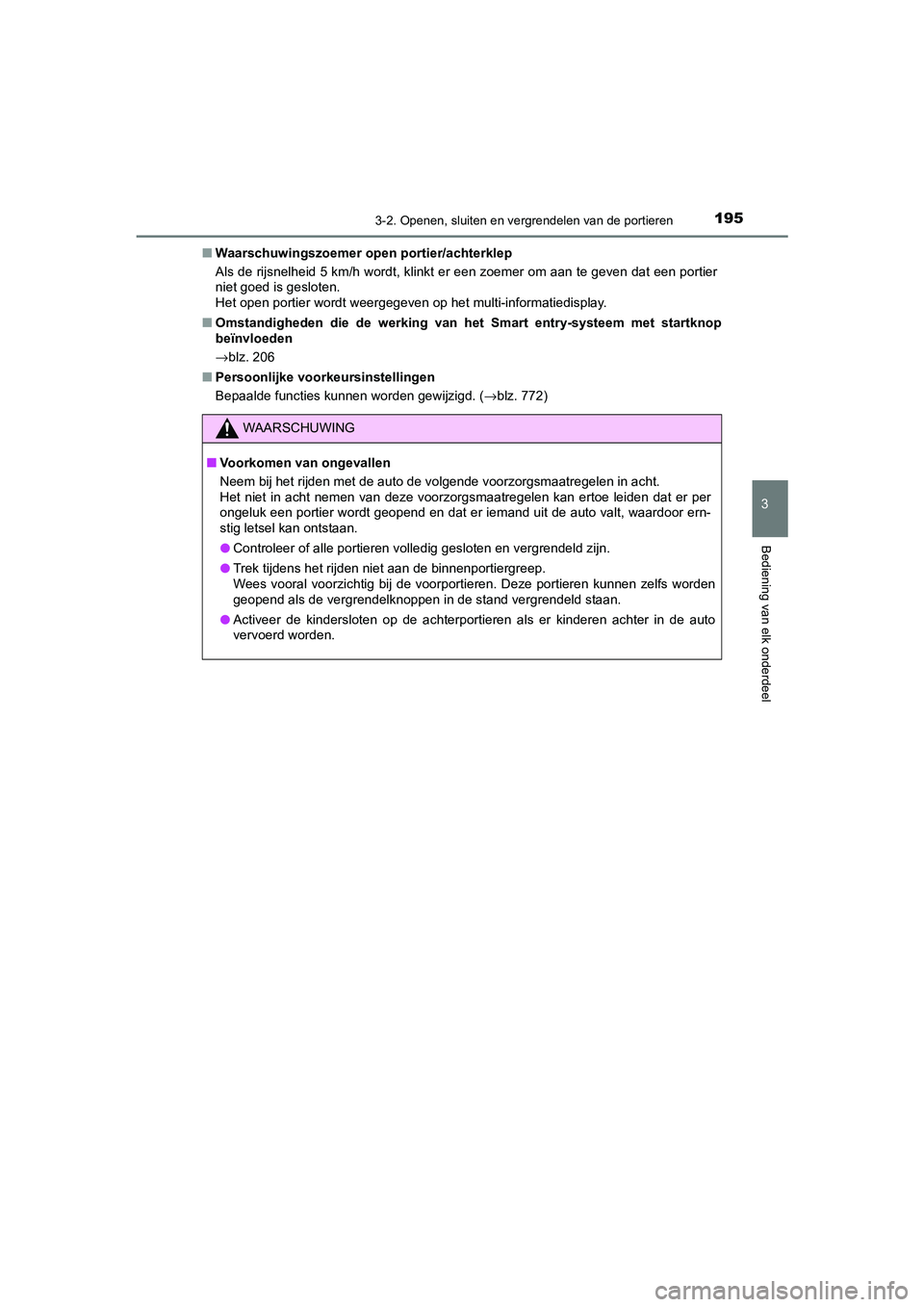

Page 196 of 810

1953-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
C-HR_HV_OM_Europe_OM10701E■
Waarschuwingszoemer open portier/achterklep
Als de rijsnelheid 5 km/h wordt, klinkt er een zoemer om aan te geven dat een portier
niet goed is gesloten.
Het open portier wordt weergegeven op het multi-informatiedisplay.
■ Omstandigheden die de werking van he t Smart entry-systeem met startknop
beïnvloeden
→ blz. 206
■ Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden gewijzigd. ( →blz. 772)
WAARSCHUWING
■ Voorkomen van ongevallen
Neem bij het rijden met de auto de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van deze voorzorgsmaatregelen kan ertoe leiden dat er per
ongeluk een portier wordt geopend en dat er iemand uit de auto valt, waardoor ern-
stig letsel kan ontstaan.
● Controleer of alle portieren volledig gesloten en vergrendeld zijn.
● Trek tijdens het rijden niet aan de binnenportiergreep.
Wees vooral voorzichtig bij de voorportieren. Deze portieren kunnen zelfs worden
geopend als de vergrendelknoppen in de stand vergrendeld staan.
● Activeer de kindersloten op de achterportieren als er kinderen achter in de auto
vervoerd worden.
C-HR_HV_OM_Europe_OM10701E.book Page 19 5 Wednesday, June 10, 2020 12:21 PM

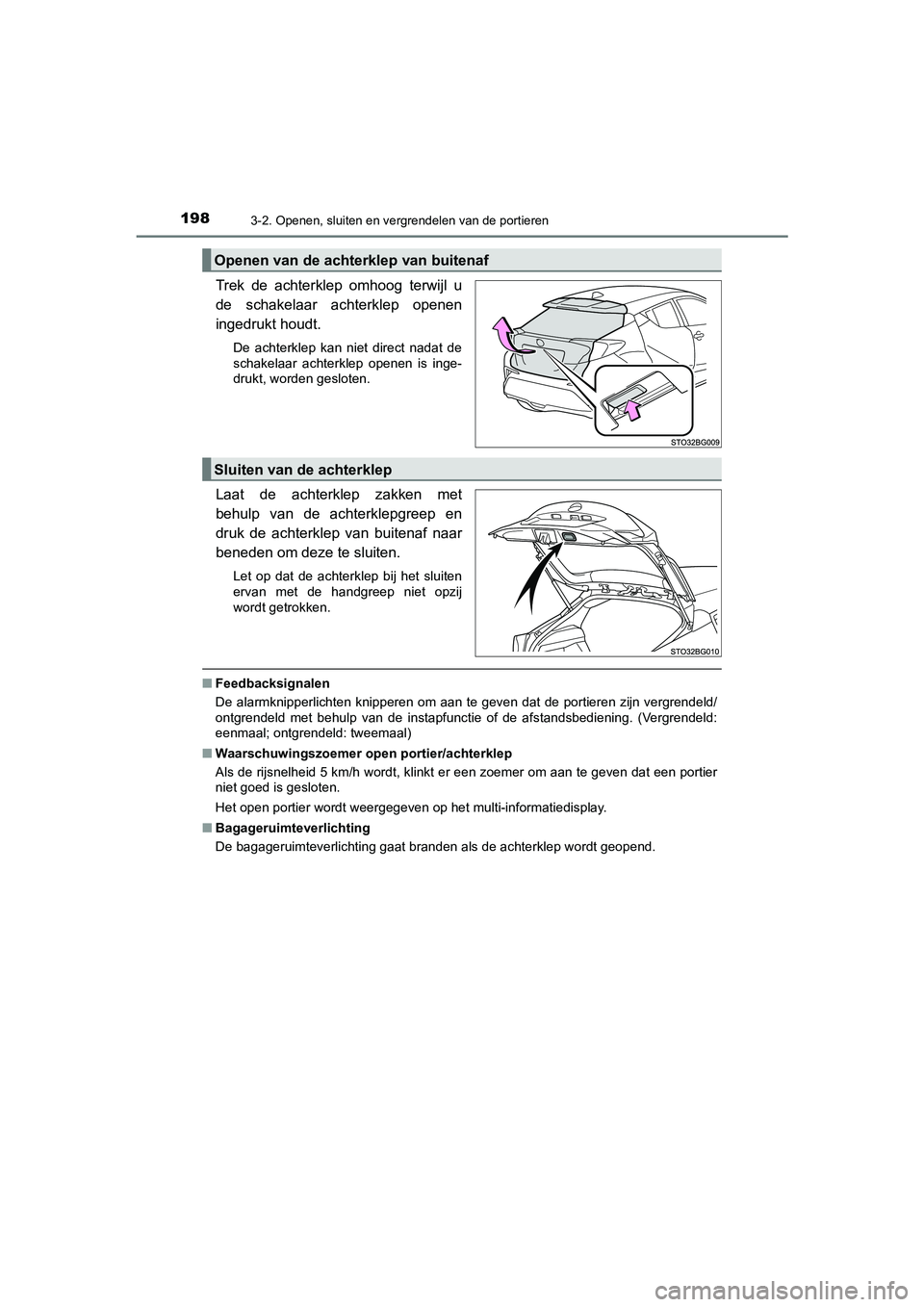

Page 199 of 810

1983-2. Openen, sluiten en vergrendelen van de portieren
C-HR_HV_OM_Europe_OM10701E
Trek de achterklep omhoog terwijl u
de schakelaar achterklep openen
ingedrukt houdt.
De achterklep kan niet direct nadat de
schakelaar achterklep openen is inge-
drukt, worden gesloten.
Laat de achterklep zakken met
behulp van de achterklepgreep en
druk de achterklep van buitenaf naar
beneden om deze te sluiten.
Let op dat de achterklep bij het sluiten
ervan met de handgreep niet opzij
wordt getrokken.
■Feedbacksignalen
De alarmknipperlichten knipperen om aan te geven dat de portieren zijn vergrendeld/
ontgrendeld met behulp van de instapfunctie of de afstandsbediening. (Vergrendeld:
eenmaal; ontgrendeld: tweemaal)
■ Waarschuwingszoemer open portier/achterklep
Als de rijsnelheid 5 km/h wordt, klinkt er een zoemer om aan te geven dat een portier
niet goed is gesloten.
Het open portier wordt weergegeven op het multi-informatiedisplay.
■ Bagageruimteverlichting
De bagageruimteverlichting gaat branden als de achterklep wordt geopend.
Openen van de achterklep van buitenaf
Sluiten van de achterklep
C-HR_HV_OM_Europe_OM10701E.book Page 19 8 Wednesday, June 10, 2020 12:21 PM

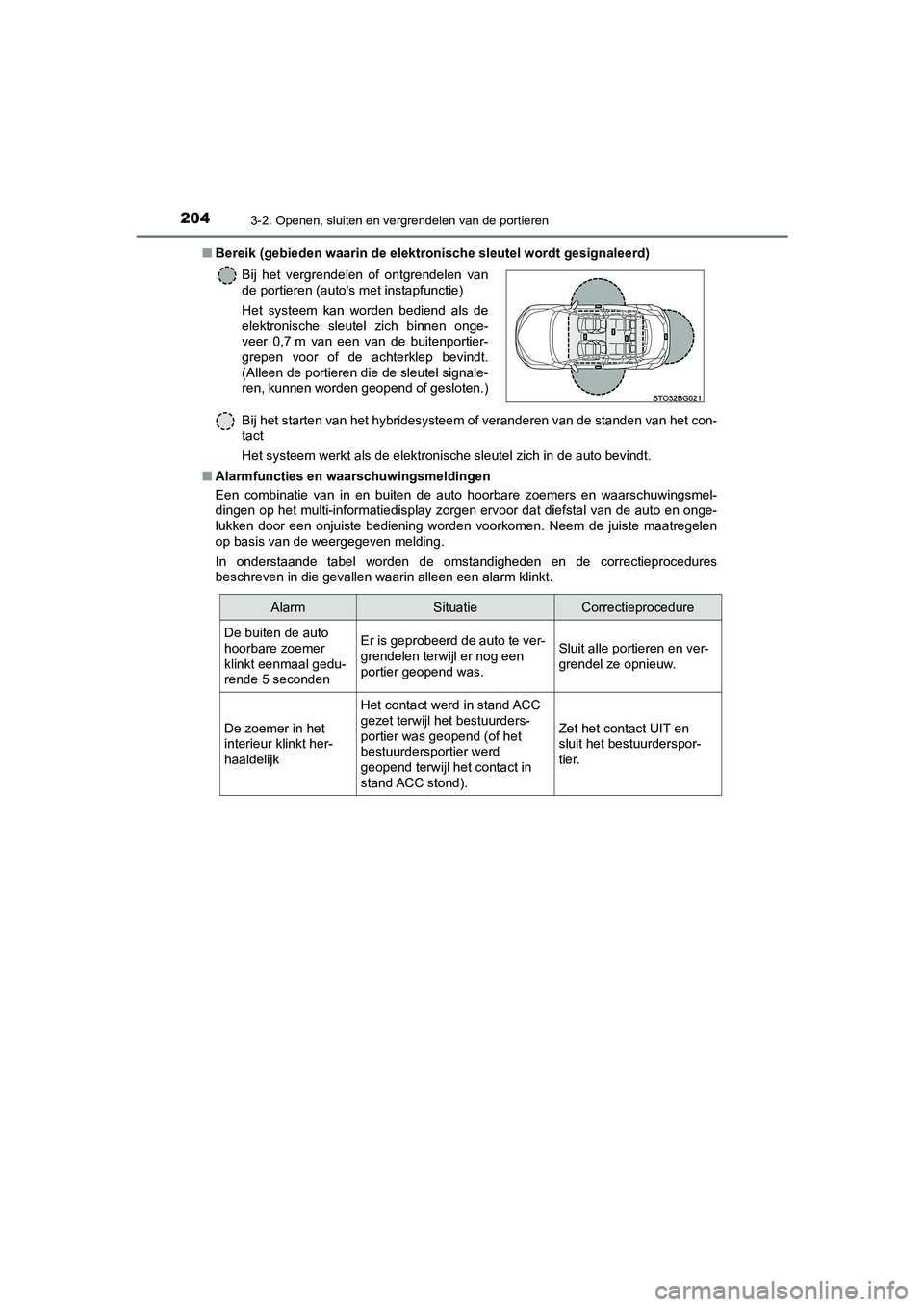

Page 205 of 810

2043-2. Openen, sluiten en vergrendelen van de portieren
C-HR_HV_OM_Europe_OM10701E■
Bereik (gebieden waarin de elekt ronische sleutel wordt gesignaleerd)
Bij het starten van het hybridesysteem of veranderen van de standen van het con-
tact
Het systeem werkt als de elektronische sleutel zich in de auto bevindt.
■ Alarmfuncties en waarschuwingsmeldingen
Een combinatie van in en buiten de auto hoorbare zoemers en waarschuwingsmel-
dingen op het multi-informatiedisplay zorgen ervoor dat diefstal van de auto en onge-
lukken door een onjuiste bediening worden voorkomen. Neem de juiste maatregelen
op basis van de weergegeven melding.
In onderstaande tabel worden de omstandigheden en de correctieprocedures
beschreven in die gevallen waarin alleen een alarm klinkt. Bij het vergrendelen of ontgrendelen van
de portieren (auto's met instapfunctie)
Het systeem kan worden bediend als de
elektronische sleutel zich binnen onge-
veer 0,7 m van een van de buitenportier-
grepen voor of de achterklep bevindt.
(Alleen de portieren die de sleutel signale-
ren, kunnen worden geopend of gesloten.)
AlarmSituatieCorrectieprocedure
De buiten de auto
hoorbare zoemer
klinkt eenmaal gedu-
rende 5 seconden
Er is geprobeerd de auto te ver-
grendelen terwijl er nog een
portier geopend was.
Sluit alle portieren en ver-
grendel ze opnieuw.
De zoemer in het
interieur klinkt her-
haaldelijk
Het contact werd in stand ACC
gezet terwijl het bestuurders-
portier was geopend (of het
bestuurdersportier werd
geopend terwijl het contact in
stand ACC stond).
Zet het contact UIT en
sluit het bestuurderspor-
tier.
C-HR_HV_OM_Europe_OM10701E.book Page 20
4 Wednesday, June 10, 2020 12:21 PM
