136

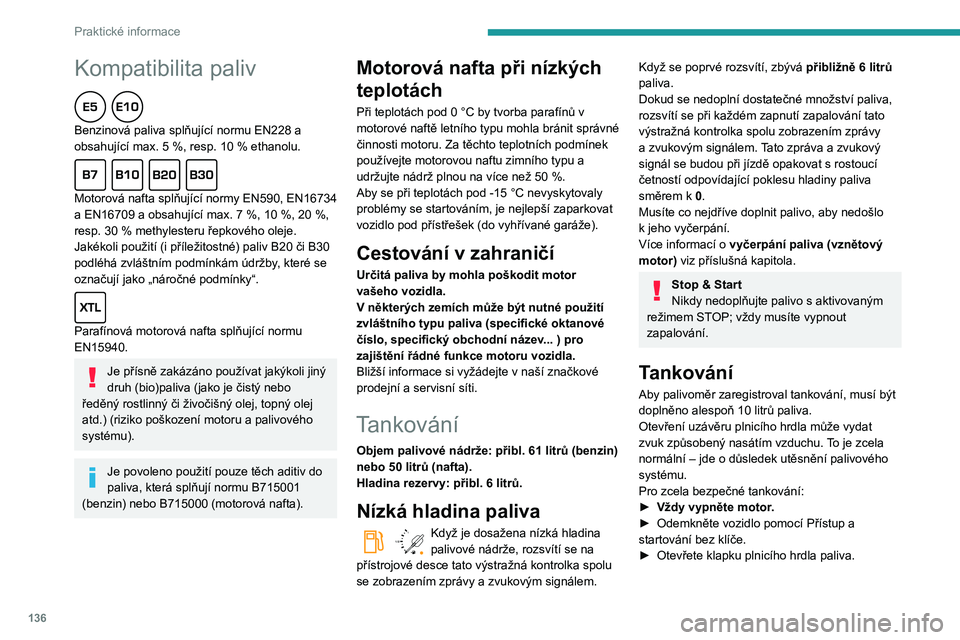

Praktické informace
Kompatibilita paliv
Benzinová paliva splňující normu EN228 a
obsahující max. 5 %, resp. 10 % ethanolu.

Motorová nafta splňující normy EN590, EN16734
a EN16709 a obsahující max. 7 %, 10 %, 20 %,
resp. 30
% methylesteru řepkového oleje.
Jakékoli použití (i příležitostné) paliv B20 či B30
podléhá zvláštním podmínkám údržby, které se
označují jako „náročné podmínky“.

Parafínová motorová nafta splňující normu
EN15940.
Je přísně zakázáno používat jakýkoli jiný
druh (bio)paliva (jako je čistý nebo
ředěný rostlinný či živočišný olej, topný olej
atd.) (riziko poškození motoru a palivového
systému).
Je povoleno použití pouze těch aditiv do
paliva, která splňují normu B715001
(benzin) nebo B715000 (motorová nafta).
Motorová nafta při nízkých
teplotách
Při teplotách pod 0 °C by tvorba parafínů v
motorové naftě letního typu mohla bránit správné
činnosti motoru. Za těchto teplotních podmínek
používejte motorovou naftu zimního typu a
udržujte nádrž plnou na více než 50
%.
Aby se při teplotách pod -15
°C nevyskytovaly
problémy se startováním, je nejlepší zaparkovat
vozidlo pod přístřešek (do vyhřívané garáže).
Cestování v zahraničí
Určitá paliva by mohla poškodit motor
vašeho vozidla.
V některých zemích může být nutné použití
zvláštního typu paliva (specifické oktanové
číslo, specifický obchodní název... ) pro
zajištění řádné funkce motoru vozidla.
Bližší informace si vyžádejte v
naší značkové
prodejní a servisní síti.
Tankování
Objem palivové nádrže: přibl. 61 litrů (benzin)
nebo 50 litrů (nafta).
Hladina rezervy: přibl. 6
litrů.
Nízká hladina paliva
/2
1 1Když je dosažena nízká hladina
palivové nádrže, rozsvítí se na
přístrojové desce tato výstražná kontrolka spolu
se zobrazením zprávy a zvukovým signálem.
Když se poprvé rozsvítí, zbývá přibližně 6 litrů
paliva.
Dokud se nedoplní dostatečné množství paliva,
rozsvítí se při každém zapnutí zapalování tato
výstražná kontrolka spolu zobrazením zprávy
a zvukovým signálem.
Tato zpráva a zvukový
signál se budou při jízdě opakovat s
rostoucí
četností odpovídající poklesu hladiny paliva
směrem k
0.
Musíte co nejdříve doplnit palivo, aby nedošlo
k
jeho vyčerpání.
Více informací o vyčerpání paliva (vznětový
motor) viz příslušná kapitola.
Stop & Start
Nikdy nedoplňujte palivo s aktivovaným
režimem STOP; vždy musíte vypnout
zapalování.
Tankování
Aby palivoměr zaregistroval tankování, musí být
doplněno alespoň 10 litrů paliva.
Otevření uzávěru plnicího hrdla může vydat
zvuk způsobený nasátím vzduchu. To je zcela
normální – jde o důsledek utěsnění palivového
systému.
Pro zcela bezpečné tankování:
►

Vždy vypněte motor
.
►

Odemkněte vozidlo pomocí Přístup a
startování bez klíče.
►


Otevřete klapku plnicího hrdla paliva.

137
Praktické informace
7

► U klasického klíče: zasuňte jej do zámku
uzávěru a pootočte klíč doleva.


► Odšroubujte a sejměte uzávěr plnicího hrdla,
který odložte na držák na klapce plnicího hrdla
paliva.
►

Zasuňte zástrčku do plnicího hrdla až na
doraz (aby tlačila na kovový ventil A

).
►

Natankujte palivovou nádrž. Po třetím vypnutí
pistole již nepokračujte, protože by mohlo dojít
k

poruchám.
► Vraťte uzávěr plnicího hrdla na místo a
otočením doprava jej zavřete.
►
Zatlačením na klapku plnicího hrdla paliva ji
zavřete (vozidlo musí být odemknuté).




Pokud je vozidlo vybaveno posuvnými
dveřmi na levé straně, neotevírejte je,
když je otevřená klapka plnicího hrdla
palivové nádrže. Jinak hrozí riziko poškození
klapky plnicího hrdla paliva i posuvných dveří
a riziko zranění tankující osoby.


Je-li klapka plnicího hrdla paliva
otevřená, otevření levých bočních dveří
zabraňuje příslušné zařízení.
Dveře je ale možné pootevřít do poloviny.
Abyste mohli dveře opět používat, zavřete
klapku plnicího hrdla paliva.
Vozidlo je vybaveno katalyzátorem, který
pomáhá snižovat úroveň škodlivých emisí ve
výfukových plynech.
Po natankování nesprávného paliva
do vozidla musíte před startováním
motoru nechat palivovou nádrž vyprázdnit
a naplnit ji správným palivem.
Zastavení dodávky paliva
Vozidlo je vybaveno speciálním bezpečnostním
zařízením, které v případě nárazu přeruší přívod
paliva do motoru.
Zařízení proti záměně paliva
(vznětové motory)
(Podle země prodeje.)
Toto mechanické zařízení chrání vozidla se
vznětovým motorem před načerpáním benzínu.
Zařízení je umístěné na hrdlu nádrže, je viditelné
po odšroubování uzávěru.

138
Praktické informace
Tažná zařízení
V závislosti na výbavě je možné na vozidlo namontovat jedno z následujících tažných zařízení:
Schválení č.: E1 R55 (reference 2)Montážní pozice a reference tažného zařízení
Typ tažného zařízení


Deska upevněná vespod a tažné zařízení upevněné nahoře


Deska upevněná vespod a tažné
zařízení upevněné dole


Deska
+
Koule G1 –
LCV std (standardní) L1
– LCV std (standardní) L2 –
LCV cross (velké zatížení) L1
– LCV cross (velké zatížení) L2
Funkce

Je-li do plnicího hrdla palivové nádrže vozidla
na motorovou naftu vložena benzinová pistole,
přijde do styku s
klapkou. Systém zůstane
uzavřen a palivo nelze tankovat.
Nesnažte se pistoli zasunout násilím a
použijte pistoli pro tankování motorové nafty.
Palivo lze i nadále doplňovat do nádrže
přelitím z kanystru.
Cesta do zahraničí
Pistole pro tankování motorové nafty
se mohou v
jiných zemích lišit, a přítomnost
zařízení proti záměně paliva může znemožnit
doplnění paliva do nádrže.
Před cestou do zahraničí doporučujeme
ověřit u prodejce PEUGEOT, zda má vozidlo
vhodné vybavení pro čerpací stanice
v

zemích, kam hodláte vycestovat.
Sněhové řetězy
Sněhové řetězy zlepšují přilnavost a chování
vozidla při brzdění v zimních podmínkách.
Sněhové řetězy smějí být montovány
pouze na přední kola. Nikdy se nesmějí
montovat na rezervní kolo „dojezdového“
typu.
Respektujte nařízení a předpisy pro
používání sněhových řetězů specifické
pro danou zemi a
maximální povolenou
rychlost.
Doporučení týkající se
montáže
► Pokud musíte nasazovat sněhové řetězy
během cesty , odstavte vozidlo na rovném
povrchu, na kraji silnice.
►

Zatáhněte parkovací brzdu a případně
zajistěte kola klíny

, aby vozidlo nesklouzlo.
►

Nasaďte sněhové řetězy dle pokynů
dodaných jejich výrobcem.
►


Opatrně se rozjeďte a chvíli popojíždějte,
aniž byste přitom překročili rychlost 50

km/h.
►

Zastavte vozidlo a ověřte, že jsou sněhové
řetězy správně napnuté.
Doporučujeme vám, abyste si vyzkoušeli
nasazování sněhových řetězů před
odjezdem, na rovném a suchém povrchu.
Nejezděte s nasazenými sněhovými
řetězy na vozovce bez sněhu, abyste
nepoškodili pneumatiky vozidla a rovněž
povrch vozovky
. Pokud je vozidlo vybaveno
ráfky kol z
hliníkové slitiny, ujistěte se, že
žádná část sněhového řetězu nebo úchytů
není v
kontaktu s ráfkem.
Používejte pouze řetězy, které jsou svojí
konstrukcí vhodné pro typ kol vašeho vozidla.
Rozměry originálních pneumatik Maximální rozměr
článku (mm)
195/65 R15 9
205/60 R16
205/55 R17
215/65 R16
215/60 R17 řetězy nelze použít
Můžete rovněž použít protiskluzové návleky.
Další informace vám poskytne servis sítě
PEUGEOT nebo jiný kvalifikovaný servis.
Tažné zařízení
Rozdělení nákladu
► Umístěte náklad v přívěsu tak, aby se
nejtěžší předměty nacházely co nejblíže nápravě
a svislé zatížení tažného zařízení bylo blízko
přípustného maxima (nesmí ho však překročit).
Hustota vzduchu se snižuje se zvyšující se
nadmořskou výškou, což má za následek

139
Praktické informace
7snížení výkonu motoru. Na každých dalších
1 000 metrů nadmořské výšky je třeba snížit
maximální hmotnost přívěsu o 10
%.
Používejte tažná zařízení s
neupravenými kabelovými svazky,
schválená společností PEUGEOT.
Doporučuje se, aby montáž provedl servis
sítě PEUGEOT nebo jiný odborný servis.
V případě montáže závěsného zařízení
mimo servisní síť PEUGEOT musí být
tato bezpodmínečně provedena v souladu
s pokyny výrobce vozidla.
Při použití schváleného tažného zařízení
se automaticky deaktivují některé funkce
asistenčních nebo manévrovacích systémů.
Dodržujte maximální povolené hmotnosti
tažených přívěsů a jízdních souprav,
které jsou uvedeny ve velkém technickém
průkazu, na štítku výrobce a rovněž v kapitole
Technické charakteristiky této příručky.
Dodržení maximálního povoleného
svislého zatížení koule tažného zařízení
zahrnuje rovněž používání příslušenství
(nosiče jízdních kol, boxy atd.).
Dodržujte předpisy platné v zemi, ve
které vozidlo používáte.
Tažná zařízení
V závislosti na výbavě je možné na vozidlo namontovat jedno z následujících tažných zařízení:
Schválení č.: E1 R55 (reference 2)
Montážní pozice a reference tažného zařízení
Typ tažného zařízení

Deska upevněná vespod a tažné zařízení upevněné nahoře


Deska upevněná vespod a tažné
zařízení upevněné dole


Deska
+
Koule G1 –
LCV std (standardní) L1
– LCV std (standardní) L2 –
LCV cross (velké zatížení) L1
– LCV cross (velké zatížení) L2

140
Praktické informace
Funkce
Měření hmotnosti na palubě vozidla se spustí za
těchto okolností:
► při nastartování motoru, automaticky;


ON► během stání, stisknutím tohoto
tlačítka, které je v nákladovém prostoru.
Potom je systém aktivní po dobu 5 minut.
Zobrazení měření v nákladovém prostoru
ON
Pokud se hmotnost na palubě vozidla přibližuje
k maximální povolené hmotnosti , rozsvítí se
kontrolky na těchto tlačítkách.

ON
Pokud hmotnost na palubě vozidla překračuje
maximální povolenou hmotnost , rozsvítí se
kontrolky na těchto tlačítkách.
Montážní pozice a reference tažného zařízení

Deska +
Jednoduchý hák CL –
LCV std (standardní) L1
– LCV std (standardní) L2
–

LCV cross (velké zatížení) L1
–


LCV cross (velké zatížení) L2 X


Deska
+
Kombinovaný hák CK
Další informace o vašem tažném zařízení najdete v uživatelské příručce, která s ním byla dodána.
Pokud netáhnete přívěs, demontujte
odnímatelnou kulovou hlavici.
Indikátor přetížení

Indikátor přetížení je pomůcka při řízení
informující o tom, že došlo k
překročení
maximální povolené hmotnosti ; to může být
buď celková hmotnost vozidla (GVW) nebo
celkové zatížení nápravy (přední a zadní)
(GAWR).
Tento indikátor nezbavuje uživatele odpovědnosti.
I když správně zvážíte hmotnost nákladu
vozidla, může dojít ke stavu přetížení
vozidla kvůli jinému faktoru, který má vliv na
změnu této hmotnosti po jejím zvážení
(usednutí řidiče / dalších cestujících nebo
natankování paliva).


Zatížení zahrnuje hmotnost předmětů
uložených v nákladovém prostoru
(včetně veškeré výbavy, jako jsou police), ale
také hmotnost všech osob na palubě vozidla,
množství paliva a různých zařízení
nainstalovaných na vozidle.
Pro optimální výkon musí být vozidlo
zaparkováno a naloženo na vodorovném
povrchu (vyhněte se těmto situacím:
zaparkování ve svahu či dvěma koly na
chodníku).
Funkci systému může negativně ovlivnit
připojení přívěsu k vozidlu.

141
Praktické informace
7Funkce
Měření hmotnosti na palubě vozidla se spustí za
těchto okolností:
►
při nastartování motoru, automaticky;

ON► během stání, stisknutím tohoto
tlačítka, které je v nákladovém prostoru.
Potom je systém aktivní po dobu 5 minut.
Zobrazení měření v nákladovém prostoru
ON
Pokud se hmotnost na palubě vozidla přibližuje
k maximální povolené hmotnosti , rozsvítí se
kontrolky na těchto tlačítkách.

ON
Pokud hmotnost na palubě vozidla překračuje
maximální povolenou hmotnost , rozsvítí se
kontrolky na těchto tlačítkách.
Zobrazení měření na přístrojové desce



Pokud hmotnost na palubě vozidla
překračuje maximální povolenou
hmotnost, rozsvítí se tato kontrolka.
Porucha
Zobrazení poruchy v nákladovém prostoru
Po zjištění poruchy v nákladovém prostoru
budou diody LED na 3 tlačítkách simultánně
blikat po dobu asi 3 sekund a pak zhasnou.
Obraťte se na dealera značky PEUGEOT nebo
kvalifikovaný servis.
Informace zobrazené na přístrojové desce





Rozsvítí se tyto výstražné kontrolky a zobrazí se
zpráva.
Obraťte se na dealera značky PEUGEOT nebo
kvalifikovaný servis.
Režim úspory energie
Tento systém řídí dobu používání některých
funkcí, aby bylo zachováno dostatečné nabití
baterie.
Po vypnutí motoru můžete dále používat některé
funkce, jako například audio a telematický
systém, stěrače oken, potkávací světla, stropní
světla atd., a to po maximální souhrnnou dobu
asi 40 minut.
Zapnutí tohoto režimu
Na displeji přístrojové desky se zobrazí hlášení
o vstupu do režimu úspory energie a zapnuté
funkce jsou dočasně vyřazeny z
činnosti.
Jestliže v té chvíli již probíhá telefonický
hovor , bude udržován při použití
hands-free sady s
rozhraním Bluetooth
vašeho audiosystému po dobu přibližně
10

minut.
Vypnutí režimu
Vyřazené funkce budou automaticky znovu
uvedeny do činnosti při příštím použití vozidla.
Pro okamžité opětovné zapnutí těchto funkcí
nastartujte motor a nechte ho běžet:
–

méně než 10 minut, abyste získali čas
k

používání funkcí po dobu přibližně 5 minut,

142
Praktické informace
Tyče jsou navzájem zaměnitelné pro každý
úchyt.
Kapota motoru
Stop & Start
Před jakýmkoli zásahem pod kapotou
musíte vypnout zapalování, aby nedošlo ke
zranění kvůli automatické změně na režim
START (spuštění motoru).
Umístění uvolňovací páčky kapoty v
interiéru brání otevření kapoty v případě,
že jsou přední levé dveře zavřené.
Je-li motor zahřátý, manipulujte
s pojistkou a vzpěrou kapoty opatrně
(nebezpečí popálení), používejte chráněnou
zónu.
Je-li kapota otevřená, dbejte na to, abyste
nepoškodili ovladač pro otevírání.
Při silném větru kapotu neotevírejte.
Chlazení motoru při zastavení
Po vypnutí motoru se může spustit
ventilátor chlazení motoru.
– více než 10 minut, abyste mohli funkce
používat až po dobu přibližně 30 minut.
Dodržte stanovenou dobu činnosti motoru, aby
bylo zaručeno potřebné dobití akumulátoru.
Nepoužívejte tento postup nastartování motoru
pro
dobití akumulátoru opakovaně a dlouhodobě.
S vybitým akumulátorem není možné
spouštět motor.
Více informací o 12V akumulátoru naleznete
v

příslušné kapitole.
Režim snížení
elektrického zatížení
vozidla
Jedná se o systém, který řídí možnost používání
některých funkcí s ohledem na úroveň nabití
akumulátoru.
Za jízdy vozidla se při odlehčení dočasně
deaktivují některé funkce, jako jsou klimatizace
či odmrazování zadního okna.
Deaktivované funkce budou automaticky znovu
aktivovány, jakmile to podmínky umožní.
Střešní tyče / střešní
nosič
Doporučení
Náklad rozdělujte rovnoměrně a dbejte
přitom na to, aby nedošlo k
přetížení jedné
ze stran.
Nejtěžší předměty uložte co nejblíže ke
střeše.
Náklad řádně zajistěte.
Jeďte opatrně: zvýšená bude zejména
citlivost na boční vítr a to může ovlivnit
stabilitu vozidla.
Pravidelně kontrolujte odolnost a utažení
střešních nosičů a zahrádky, přinejmenším
před každou cestou.
Při upevňování nákladu ( o max. výšce
40 cm) na střechu nepřekračujte tato
zatížení:
–

Příčníky na ližinách:
80 kg.
–

Dva příčníky přišroubované ke střeše:
100


kg.
–

Tři příčníky přišroubované ke střeše:
150


kg.
–

Hliníková zahrádka: 120

kg.
–

Ocelová zahrádka: 1

15 kg.
Při výšce nákladu nad 40
cm přizpůsobte
rychlost vozidla profilu vozovky, aby nedošlo
k

poškození příčníků či ližin nebo zahrádky a
úchytů na vozidle.
Viz legislativa v dané zemi pro dodržování
předpisů platných pro přepravu předmětů,
které jsou delší než vozidlo.


Z bezpečnostních důvodů a aby nedošlo
k poškození střechy vozidla, je nezbytně
nutné používat pouze střešní tyče a
nosiče
schválené pro vaše vozidlo.
Dodržujte pokyny pro montáž a
podmínky pro
používání, uvedené v
návodu dodaném spolu
se střešními tyčemi a
nosiči.


Pro montáž příčných střešních tyčí nebo
zahrádky používejte k tomu určené úchyty:
►

otevřete krytky upevnění na vozidle,
►


umístěte upevňovací prvky a postupně je na
střeše zajistěte,
►


ujistěte se, že je střešní tyčový nosič správně
upevněn (zatřeste tyčemi),
