Vue d’ensemble
Poste de conduite
Ces illustrations et descriptions sont présentées
à titre indicatif. La présence et l'emplacement
de certains éléments varient en fonction de la
version ou du niveau de finition.
1.Lève-vitres électriques
Verrouillage
/ déverrouillage centralisé
2. Barrette de commandes latérale
3. Avertisseur sonore
Airbag frontal conducteur
4. Combiné
5. Plafonnier
/ Lecteurs de cartes avant
6. Range lunettes
7. Rétroviseur intérieur
8. Écran monochrome ou écran tactile
9. Commandes du système de chauffage
/ air
conditionné
10. Barrettes de commandes centrales
(inférieure et supérieure) 11 .
Prise USB audio / Prise USB chargeur
12. Contacteur à clé ou bouton START/STOP
13. Sélecteur de mode de transmission 2H, 4H
et 4L
14. Boîte de vitesses
15. Push Sport / Eco
16. Frein de stationnement
Allume-cigares / Prise accessoires 12 V
(120 W)
17. Airbag frontal passager
18. Boîte à gants
19. Neutralisation de l'airbag frontal passager
(sur joue de planche de bord)
Commandes au volant
Selon l'équipement du véhicule, la fonction et
l'emplacement des commandes peuvent varier.1.Commandes d'éclairage extérieur /
Indicateurs de direction
2. Commandes d'essuie-vitre
/ Lave-vitre
3. Réglage du système audio
4. Limiteur de vitesse
/ Régulateur de vitesse
A. Pause du Limiteur de vitesse
/ Régulateur de
vitesse
B. Activation du Régulateur de vitesse
C. Diminution
/ Augmentation de la consigne de
vitesse du Limiteur de vitesse
/ Régulateur
de vitesse
Fonction de mémorisation d'une vitesse
(SET) ou réactivation de la fonction à la
vitesse programmée (RES)
D. Reconnaissance vocale / Médias
E. Activation du Limiteur de vitesse
F. Sélection des menus au combiné et
validation

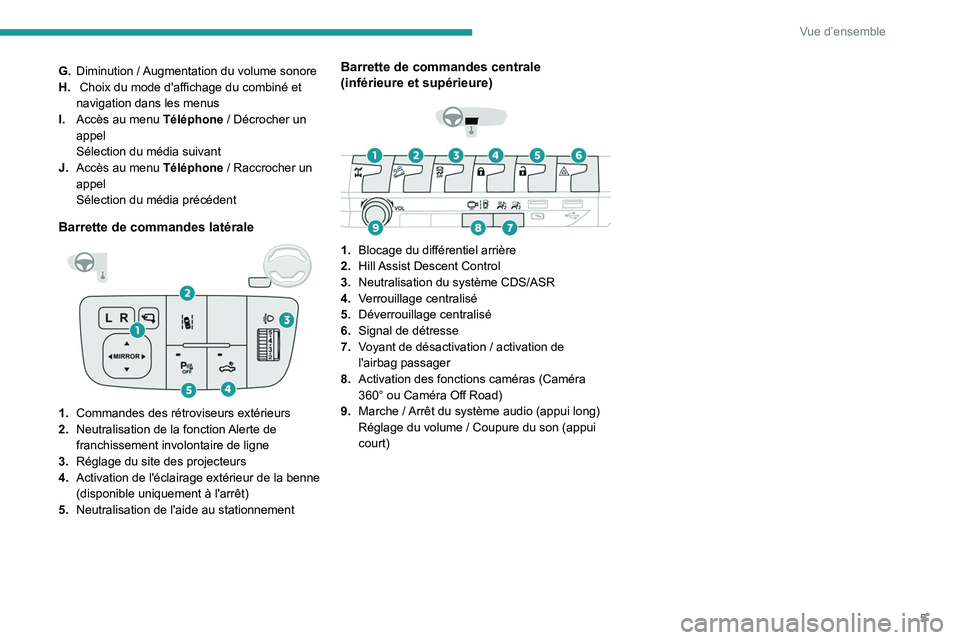

5
Vue d’ensemble
G.Diminution / Augmentation du volume sonore
H. Choix du mode d'affichage du combiné et
navigation dans les menus
I. Accès au menu Téléphone


/ Décrocher un
appel
Sélection du média suivant
J. Accès au menu Téléphone


/ Raccrocher un
appel
Sélection du média précédent
Barrette de commandes latérale
1. Commandes des rétroviseurs extérieurs
2. Neutralisation de la fonction Alerte de
franchissement involontaire de ligne
3. Réglage du site des projecteurs
4. Activation de l'éclairage extérieur de la benne
(disponible uniquement à l'arrêt)
5. Neutralisation de l'aide au stationnement
Barrette de commandes centrale
(inférieure et supérieure)
1.Blocage du différentiel arrière
2. Hill Assist Descent Control
3. Neutralisation du système CDS/ASR
4. Verrouillage centralisé
5. Déverrouillage centralisé
6. Signal de détresse
7. Voyant de désactivation
/ activation de
l'airbag passager
8. Activation des fonctions caméras (Caméra
360° ou Caméra Off Road)
9. Marche
/ Arrêt du système audio (appui long)
Réglage du volume
/ Coupure du son (appui
court)

15
Instruments de bord
1Écran monochrome
Affichages

En fonction du contexte, s'affichent :
– l'heure,
–

la date,
–


la source audio en cours d'écoute,
–


les informations du téléphone ou du kit
mains-libres,
–


les menus de paramétrage du système audio.
Commandes
Depuis la façade de l'afficheur, appuyer sur :
► " SETUP" ; accès au menu général,
►

"
BAND " ; sélection des gammes d'ondes
(FM1
/ FM2 / FM3 / AM1 / AM2),
►

"
1, 2, 3, 4, 5 et 6" ; choix d'une station radio
mémorisée en mode radio. Appui long pour
mémoriser,
►

"
RDM" : lecture aléatoire du contenu audio
USB, ►

"
RDS" ; sélection du mode RDS (information
routière en temps réél, suivi de la station
automatique et titre des radio),
►
"
RPT" ; ordre de répétition du contenu audio
USB,
► variation d'une valeur de réglage,
recherche d'une station radio ou lecture
suivante/précédente en source USB ou
Bluetooth
®,
56► naviguer entre les me nu et les
dossier audio en lecture USB,
► Audio ; menu des réglages audio,
1► Décrocher ; appel en mode
Bluetooth®,
4► Raccroc her ; appel en mode
Bluetooth®.
Pour plus d'informations sur l'écran
monochrome, se reporter à la rubrique "Audio et
télématique".
Écran tactile
Ce système donne accès aux éléments
suivants :
–

Affichage permanent de l'heure.
–


Affichage et rappel des réglages du système
d'air conditionné.
–


Menus de paramétrage des fonctions et des
équipements du véhicule.
–


Commandes des équipements audio et
du téléphone et affichage des informations
associées.
– Affichage des fonctions d'aides visuelles à la
manoeuvre.
–

Commandes du système de navigation et
affichage des informations associées (selon
version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Recommandations
Cet écran est de type capacitif.
Ne pas utiliser d'objets pointus sur l'écran tactile.
Ne pas toucher l'écran tactile avec les mains
mouillées.
Utilisez un chiffon propre et doux pour le
nettoyage de l'écran tactile.
Principes
Utiliser les touches matérialisées sur l'écran
tactile pour accéder aux différents menus.
Au bout de quelques instants sans action sur la seconde page, la première page
s'affiche automatiquement.
Pour désactiver / activer une fonction, appuyer
sur le curseur matérialisé en face de la fonction.
Le curseur passe de couleur orange pour
signifier que la fonction est activée.

16
Instruments de bord
Retour à la page des menus.
Menus
Il est possible de modifier l'apparence de
l'écran tactile en choisissant un fond et
un mode d'affichage différent ( Classic, Sport
ou Technology ). En fonction du mode choisi,
les menus peuvent être affichés à des
emplacements variables et de formes
différentes.
Pour plus d'informations sur la modification
de l'apparence de l'écran tactile, se reporter à
la rubrique Audio et télématique .
Exemple avec le mode d'affichage " Classic".


Media
Voir rubrique "Audio et télématique".
Radio
Voir rubrique "Audio et télématique".
Navigation*
* Selon équipement. Voir rubrique "Audio et télématique".
Téléphone
Voir rubrique "Audio et télématique".
Réglages
Principaux réglages du système.
Réglage Véhicule
Activation, désactivation et paramétrage
de certaines fonctions.
Fichier
Accès directement au contenu du
système ou au contenu USB.
Aide
Accès aux informations d'utilisation du
système et du véhicule.
Réglage du volume / Coupure du son
(appui court).
Marche
/ Arrêt du système audio (appui long).
Voir rubrique "Audio et télématique".
Bandeaux d'informations
Certaines informations sont affichées en
permanence dans les bandeaux de l'écran
tactile.
Bandeau supérieur
– Heure.
– Rappel des informations des menus
Radio
Media et Téléphone .
–

Notifications.
–


Affichage et rappel des réglages du système
d'air conditionné. –


Accès rapide aux
Réglages
de la luminosité
de l'écran tactile, du volume des appel
(téléphone), de la connexion Bluetooth
® et du
volume des média.
Bandeau inférieur
– Accès rapide à certains menus de l'écran
tactile (personnalisation, Bluetooth, vidéo,
aide…).
–

Accès aux profiles utilisateurs.
–


Accès à la reconnaissance vocale.

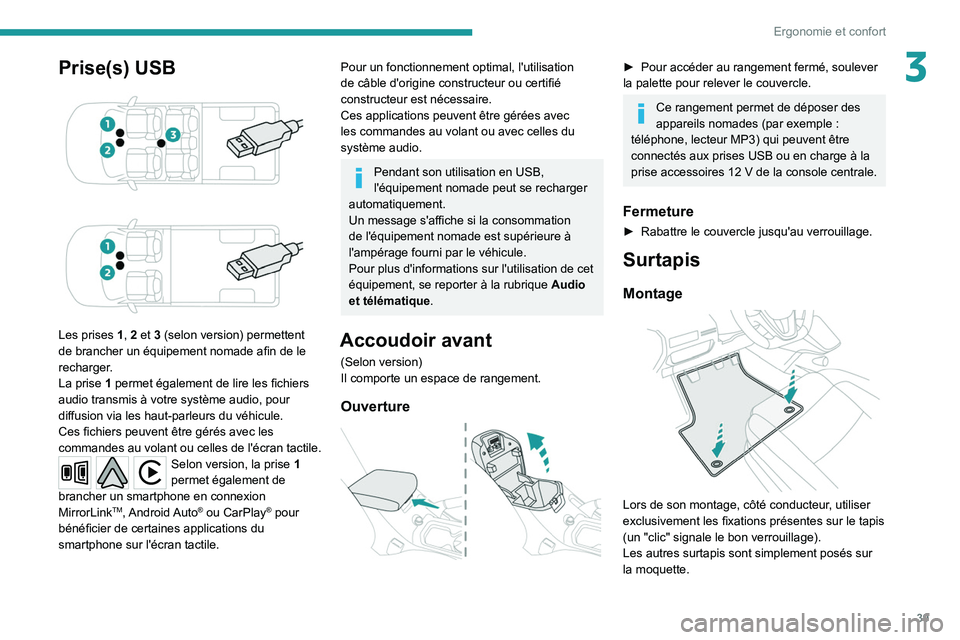

39
Ergonomie et confort
3Prise(s) USB



Les prises 1, 2 et 3 (selon version) permettent
de brancher un équipement nomade afin de le
recharger
.
La prise
1 permet également de lire les fichiers
audio transmis à votre système audio, pour
diffusion via les haut-parleurs du véhicule.
Ces fichiers peuvent être gérés avec les
commandes au volant ou celles de l'écran tactile.
Selon version, la prise 1
permet également de
brancher un smartphone en connexion
MirrorLink
TM, Android Auto® ou CarPlay® pour
bénéficier de certaines applications du
smartphone sur l'écran tactile.
Pour un fonctionnement optimal, l'utilisation
de câble d'origine constructeur ou certifié
constructeur est nécessaire.
Ces applications peuvent être gérées avec
les commandes au volant ou avec celles du
système audio.
Pendant son utilisation en USB,
l'équipement nomade peut se recharger
automatiquement.
Un message s'affiche si la consommation
de l'équipement nomade est supérieure à
l'ampérage fourni par le véhicule.
Pour plus d'informations sur l'utilisation de cet
équipement, se reporter à la rubrique Audio
et télématique.
Accoudoir avant
(Selon version)
Il comporte un espace de rangement.
Ouverture

► Pour accéder au rangement fermé, soulever
la palette pour relever le couvercle.
Ce rangement permet de déposer des
appareils nomades (par exemple :
téléphone, lecteur MP3) qui peuvent être
connectés aux prises USB ou en charge à la
prise accessoires 12 V de la console centrale.
Fermeture
► Rabattre le couvercle jusqu'au verrouillage.
Surtapis
Montage

Lors de son montage, côté conducteur, utiliser
exclusivement les fixations présentes sur le tapis
(un "clic" signale le bon verrouillage).
Les autres surtapis sont simplement posés sur
la moquette.

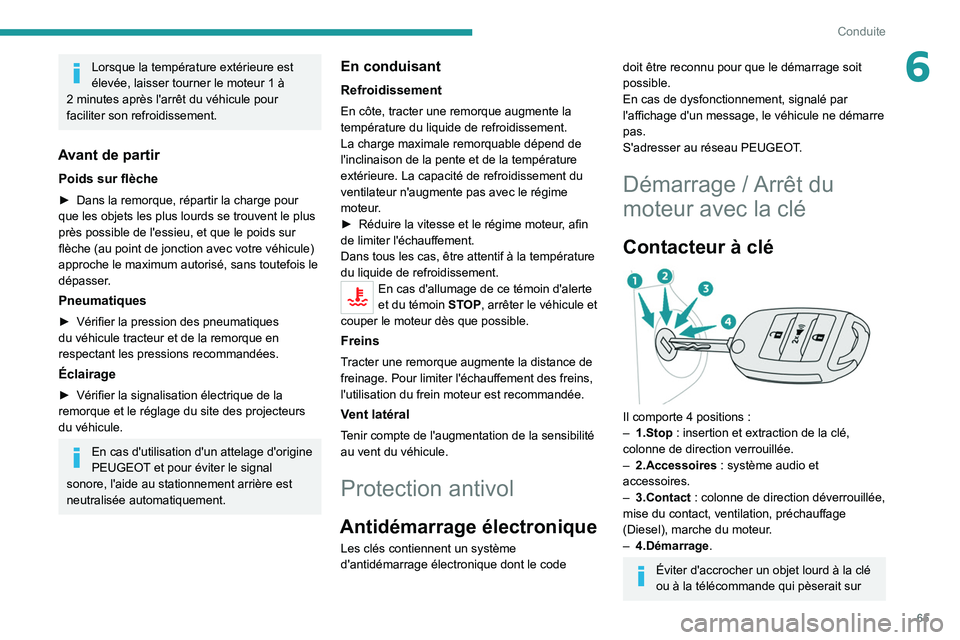

65
Conduite
6Lorsque la température extérieure est
élevée, laisser tourner le moteur 1 à
2

minutes après l'arrêt du véhicule pour
faciliter son refroidissement.
Avant de partir
Poids sur flèche
► Dans la remorque, répartir la charge pour
que les objets les plus lourds se trouvent le plus
près possible de l'essieu, et que le poids sur
flèche (au point de jonction avec votre véhicule)
approche le maximum autorisé, sans toutefois le
dépasser
.
Pneumatiques
► Vérifier la pression des pneumatiques
du véhicule tracteur et de la remorque en
respectant les pressions recommandées.
Éclairage
► Vérifier la signalisation électrique de la
remorque et le réglage du site des projecteurs
du véhicule.
En cas d'utilisation d'un attelage d'origine
PEUGEOT et pour éviter le signal
sonore, l'aide au stationnement arrière est
neutralisée automatiquement.
En conduisant
Refroidissement
En côte, tracter une remorque augmente la
température du liquide de refroidissement.
La charge maximale remorquable dépend de
l'inclinaison de la pente et de la température
extérieure. La capacité de refroidissement du
ventilateur n'augmente pas avec le régime
moteur.
►

Réduire la vitesse et le régime moteur
, afin
de limiter l'échauffement.
Dans tous les cas, être attentif à la température
du liquide de refroidissement.
En cas d'allumage de ce témoin d'alerte
et du témoin STOP, arrêter le véhicule et
couper le moteur dès que possible.
Freins
Tracter une remorque augmente la distance de
freinage. Pour limiter l'échauffement des freins,
l'utilisation du frein moteur est recommandée.
Vent latéral
Tenir compte de l'augmentation de la sensibilité
au vent du véhicule.
Protection antivol
Antidémarrage électronique
Les clés contiennent un système
d'antidémarrage électronique dont le code
doit être reconnu pour que le démarrage soit
possible.
En cas de dysfonctionnement, signalé par
l'affichage d'un message, le véhicule ne démarre
pas.
S'adresser au réseau PEUGEOT.
Démarrage / Arrêt du
moteur avec la clé
Contacteur à clé

Il comporte 4 positions :
– 1.Stop : insertion et extraction de la clé,
colonne de direction verrouillée.
–

2.Accessoires
: système audio et
accessoires.
–

3.Contact
: colonne de direction déverrouillée,
mise du contact, ventilation, préchauffage
(Diesel), marche du moteur.
–

4.Démarrage .
Éviter d'accrocher un objet lourd à la clé
ou à la télécommande qui pèserait sur

131
Radio Bluetooth®
10Radio Bluetooth®


Les différentes fonctions et les différents
réglages décrits varient selon la version
et la configuration de votre véhicule.
Pour des raisons de sécurité et parce
qu’elles nécessitent une attention
soutenue de la part du conducteur, les
opérations de jumelage du téléphone mobile
Bluetooth
® au système mains-libres
Bluetooth® de votre autoradio, doivent être
réalisées véhicule à l’arrêt et contact mis.
Votre autoradio est codé de manière à
fonctionner uniquement sur votre
véhicule.
Afin d'éviter les risques d’électrocution,
d’incendie et les risques mécaniques, toute
intervention sur le système doit être réalisée
exclusivement dans le réseau de la Marque
ou dans un atelier qualifié.
Menus
Rotation : réglage du volume sonore
Appui court : désactivation / activation du
volume sonore
Appui long
: marche / arrêt
1Radio 1 :
Appui court : sélection de la station de
radio enregistrée dans "CH1"
Appui long
: enregistrement d'une station de
radio dans "CH1"
Téléphone
:
Appui court
: décrocher un appel
2Radio 2 :
Appui court : sélection de la station de
radio enregistrée dans "CH2"
Appui long
: enregistrement d'une station de
radio dans "CH2"
Audio
:
Appui court
: passage d'un mode de lecture
normal à un mode de lecture aléatoire
3Radio 3 :
Appui court : sélection de la station de
radio enregistrée dans "CH3"
Appui long
: enregistrement d'une station de
radio dans "CH3"
Audio
:
Appui court
: passage d'un mode de lecture
normal à un mode de lecture en répétition
4Radio 4 :
Appui court : sélection de la station de
radio enregistrée dans "CH4"
Appui long
: enregistrement d'une station de
radio dans "CH4"
Téléphone
:
Appui court
: raccrocher un appel
5Radio 5 :
Appui court : sélection de la station de
radio enregistrée dans "CH5"
Appui long
: enregistrement d'une station de
radio dans "CH5"
Audio
:
Appui court
: retour au répertoire précédent
(première piste du répertoire)
6Radio 6 :
Appui court : sélection de la station de
radio enregistrée dans "CH6"
Appui long
: enregistrement d'une station de
radio dans "CH6"
Audio
:
Appui court
: passage au répertoire suivant
(première piste du répertoire)
Appui court : changement de source
sonore (radio, streaming audio Bluetooth®
si téléphone connecté, ou USB si clef USB
branchée)
Appui long (3

secondes minimum)

: affichage de
l'écran de veille
Appui long (10

secondes minimum)

:
redémarrage pour restaurer les paramètres
d'usine

132
Radio Bluetooth®
RDSAppui court : entrée dans le mode de
sélection RDS (AF / TA / PTY)
Appui court sur les flèches
: OFF / ON
Le choix est automatiquement enregistré
si aucune action n'est effectuée pendant
5

secondes.
Radio :
Appui court : recherche manuelle pas
à pas de la radio de fréquence inférieure
/
supérieure
Appui long
: recherche automatique d'une station
de radio
Audio
:
Appui court
: passage à la piste précédente /
suivante
Appui long
: navigation rapide dans une piste
Appui court : sélection des gammes
d'ondes (FM1 / FM2 / FM3 / AM1 / AM2)
Radio / Audio :
Appui court : entrée dans le mode
configuration (réglages de l'heure, de l'ambiance
sonore, de la langue, etc.)
Appui court sur les flèches
: combinaison des
réglages.
Les réglages sont automatiquement enregistrés
si aucune action n'est effectuée pendant
5

secondes.
Commandes au volant
Changement de source sonore (radio,
streaming audio Bluetooth® si téléphone
connecté, ou USB si clef USB branchée).
Réglage du volume sonore.
Téléphone : raccrocher un appel.
Radio : sélection de la station de
radio précédente (parmi les stations de radio
enregistrées).
Audio
: passage à la piste précédente.
Téléphone : décrocher un appel.
Radio : sélection de la station de
radio suivante (parmi les stations de radio
enregistrées).
Audio
: passage à la piste suivante.
Radio
Sélectionner une station
Appuyer sur cette touche pour
sélectionner la radio.
Effectuer des pressions successives pour
sélectionner une gamme d'ondes (FM1 /
FM2

/ FM3 / AM1 / AM2).
Appui court : recherche manuelle de
fréquence supérieure / inférieure
Appui long
: recherche automatique des stations
de radio
Mémoriser une station
123456
Une fois la station de radio sélectionnée,
appuyer longuement sur l'une de ces touches
pour l'enregistrer.
RDS
L'environnement extérieur (colline,
immeuble, tunnel, parking, sous-sol...)
peut bloquer la réception, y compris en mode
de suivi RDS. Ce phénomène est normal
dans la propagation des ondes radio et ne
traduit en aucune manière une défaillance de
l'autoradio.
Le RDS, si activé, permet de continuer à
écouter une même station grâce au suivi
de fréquence. Cependant, dans certaines
conditions, le suivi de cette station RDS n'est
pas assuré sur tout le pays, les stations de
radio ne couvrant pas 100% du territoire. Cela
explique la perte de réception de la station
lors d'un trajet.
Procédure
Appuyer plusieurs fois sur cette touche pour accéder au mode RDS (AF - TA
- PTY)..
Appuyer sur ces touches pour activer /
désactiver le mode RDS (AF - TA - PTY).
AF

: lorsque la fonction fréquence alternative
est activée, le système sélectionne la meilleure
