2021 Peugeot Landtrek ESP

11 7
Em caso de anomalia

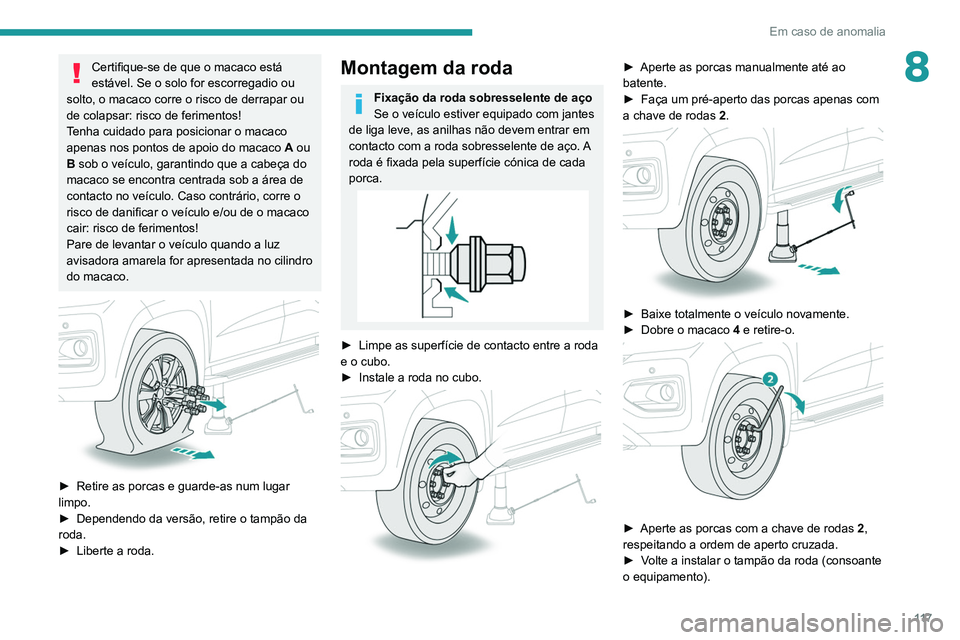

8Certifique-se de que o macaco está
estável. Se o solo for escorregadio ou
solto, o macaco corre o risco de derrapar ou
de colapsar: risco de ferimentos!
Tenha cuidado para posicionar o macaco
apenas nos pontos de apoio do macaco

A
ou
B sob o veículo, garantindo que a cabeça do
macaco se encontra centrada sob a área de
contacto no veículo. Caso contrário, corre o
risco de danificar o veículo e/ou de o macaco
cair: risco de ferimentos!
Pare de levantar o veículo quando a luz
avisadora amarela for apresentada no cilindro
do macaco.


► Retire as porcas e guarde-as num lugar
limpo.
►

Dependendo da versão, retire o tampão da
roda.
►


Liberte a roda.
Montagem da roda
Fixação da roda sobresselente de aço
Se o veículo estiver equipado com jantes
de liga leve, as anilhas não devem entrar em
contacto com a roda sobresselente de aço. A
roda é fixada pela superfície cónica de cada
porca.
► Limpe as superfície de contacto entre a roda
e o cubo.
►

Instale a roda no cubo.

► Aperte as porcas manualmente até ao
batente.
►

Faça um pré-aperto das porcas apenas com
a chave de rodas 2

.


► Baixe totalmente o veículo novamente.
► Dobre o macaco 4 e retire-o.


► Aperte as porcas com a chave de rodas 2 ,
respeitando a ordem de aperto cruzada.
►

V
olte a instalar o tampão da roda (consoante
o equipamento).

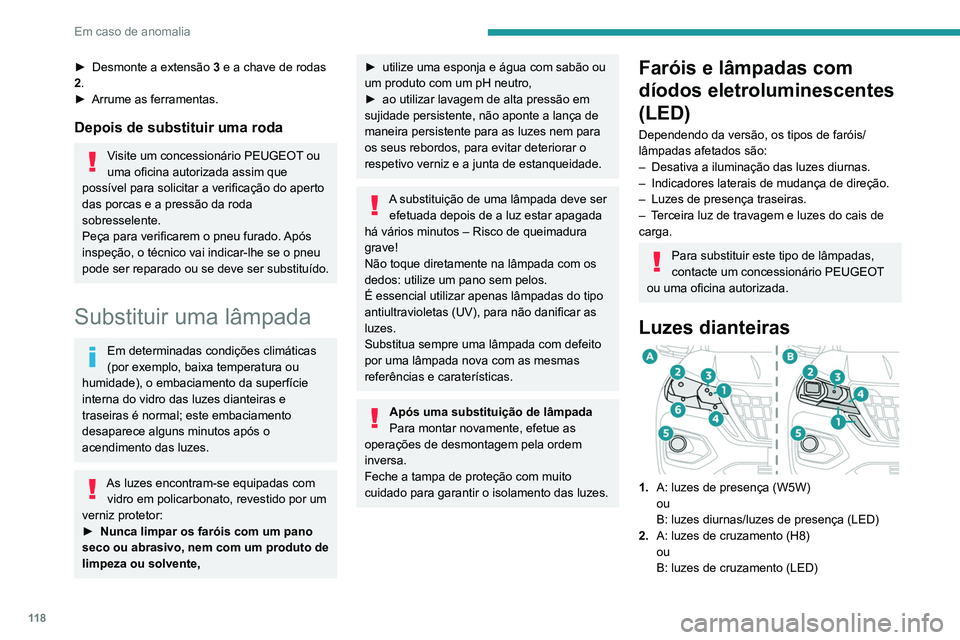

11 8
Em caso de anomalia
► Desmonte a extensão 3 e a chave de rodas
2.
►

Arrume as ferramentas.
Depois de substituir uma roda
Visite um concessionário PEUGEOT ou
uma oficina autorizada assim que
possível para solicitar a verificação do aperto
das porcas e a pressão da roda
sobresselente.
Peça para verificarem o pneu furado. Após
inspeção, o técnico vai indicar-lhe se o pneu
pode ser reparado ou se deve ser substituído.
Substituir uma lâmpada
Em determinadas condições climáticas
(por exemplo, baixa temperatura ou
humidade), o embaciamento da superfície
interna do vidro das luzes dianteiras e
traseiras é normal; este embaciamento
desaparece alguns minutos após o
acendimento das luzes.
As luzes encontram-se equipadas com vidro em policarbonato, revestido por um
verniz protetor:
►

Nunca limpar os faróis com um pano
seco ou abrasivo, nem com um produto de
limpeza ou solvente,
► utilize uma esponja e água com sabão ou
um produto com um pH neutro,
►

ao utilizar lavagem de alta pressão em
sujidade persistente, não aponte a lança de
maneira persistente para as luzes nem para
os seus rebordos, para evitar deteriorar o
respetivo verniz e a junta de estanqueidade.
A substituição de uma lâmpada deve ser efetuada depois de a luz estar apagada
há vários minutos – Risco de queimadura
grave!
Não toque diretamente na lâmpada com os
dedos: utilize um pano sem pelos.
É essencial utilizar apenas lâmpadas do tipo
antiultravioletas (UV), para não danificar as
luzes.
Substitua sempre uma lâmpada com defeito
por uma lâmpada nova com as mesmas
referências e caraterísticas.
Após uma substituição de lâmpada
Para montar novamente, efetue as
operações de desmontagem pela ordem
inversa.
Feche a tampa de proteção com muito
cuidado para garantir o isolamento das luzes.
Faróis e lâmpadas com
díodos eletroluminescentes
(LED)
Dependendo da versão, os tipos de faróis/
lâmpadas afetados são:
–

Desativa a iluminação das luzes diurnas.
–


Indicadores laterais de mudança de direção.
–


Luzes de presença traseiras.
–


T
erceira luz de travagem e luzes do cais de
carga.
Para substituir este tipo de lâmpadas,
contacte um concessionário PEUGEOT
ou uma oficina autorizada.
Luzes dianteiras

1. A: luzes de presença (W5W)
ou
B: luzes diurnas/luzes de presença (LED)
2. A: luzes de cruzamento (H8)
ou
B: luzes de cruzamento (LED)
3.A: luzes de estrada (HB3)
ou
B: luzes de estrada (H9)
4. Luzes indicadoras de mudança de direção
(PY21W)
5. Luzes de nevoeiro (H11)
6. Luzes diurnas (PY24W)
Abertura do capô/acesso às lâmpadas
Com o motor quente, aja com
precaução, risco de queimaduras!
Tenha cuidado com objetos e roupa
que possam ficar presas na ventoinha
da ventoinha de arrefecimento: risco de
estrangulamento!
Luzes de halogéneo (Hx)
Para garantir luzes de boa qualidade,
verifique se a lâmpada está bem posicionada
no respetivo alojamento.

11 9
Em caso de anomalia

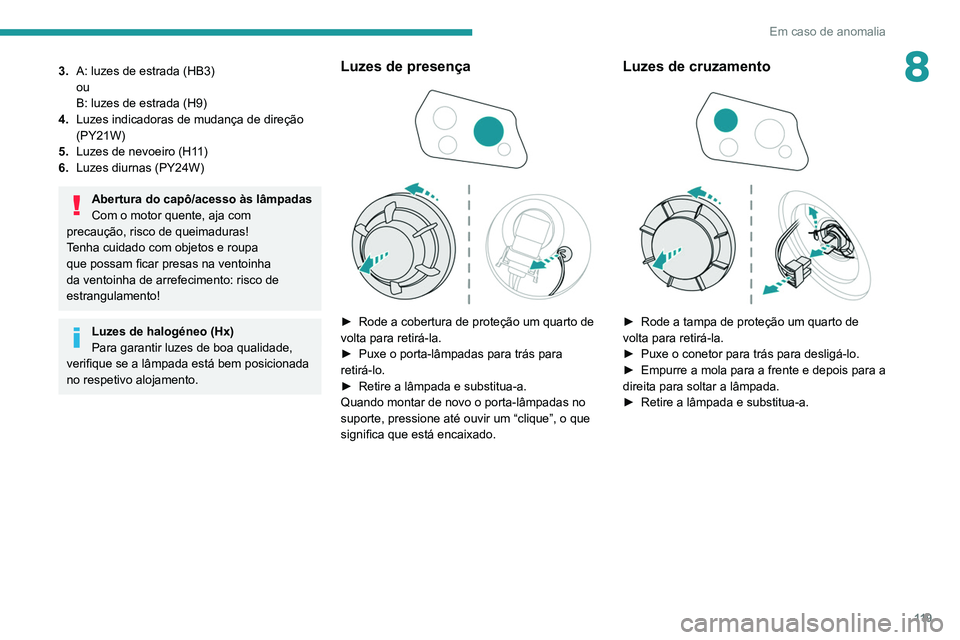

83.A: luzes de estrada (HB3)
ou
B: luzes de estrada (H9)
4. Luzes indicadoras de mudança de direção
(PY21W)
5. Luzes de nevoeiro (H11)
6. Luzes diurnas (PY24W)
Abertura do capô/acesso às lâmpadas
Com o motor quente, aja com
precaução, risco de queimaduras!
Tenha cuidado com objetos e roupa
que possam ficar presas na ventoinha
da ventoinha de arrefecimento: risco de
estrangulamento!
Luzes de halogéneo (Hx)
Para garantir luzes de boa qualidade,
verifique se a lâmpada está bem posicionada
no respetivo alojamento.
Luzes de presença

► Rode a cobertura de proteção um quarto de
volta para retirá-la.
►

Puxe o porta-lâmpadas para trás para
retirá-lo.
►


Retire a lâmpada e substitua-a.
Quando montar de novo o porta-lâmpadas no
suporte, pressione até ouvir um “clique”, o que
significa que está encaixado.
Luzes de cruzamento

► Rode a tampa de proteção um quarto de
volta para retirá-la.
►

Puxe o conetor para trás para desligá-lo.
►


Empurre a mola para a frente e depois para a
direita para soltar a lâmpada.
►


Retire a lâmpada e substitua-a.

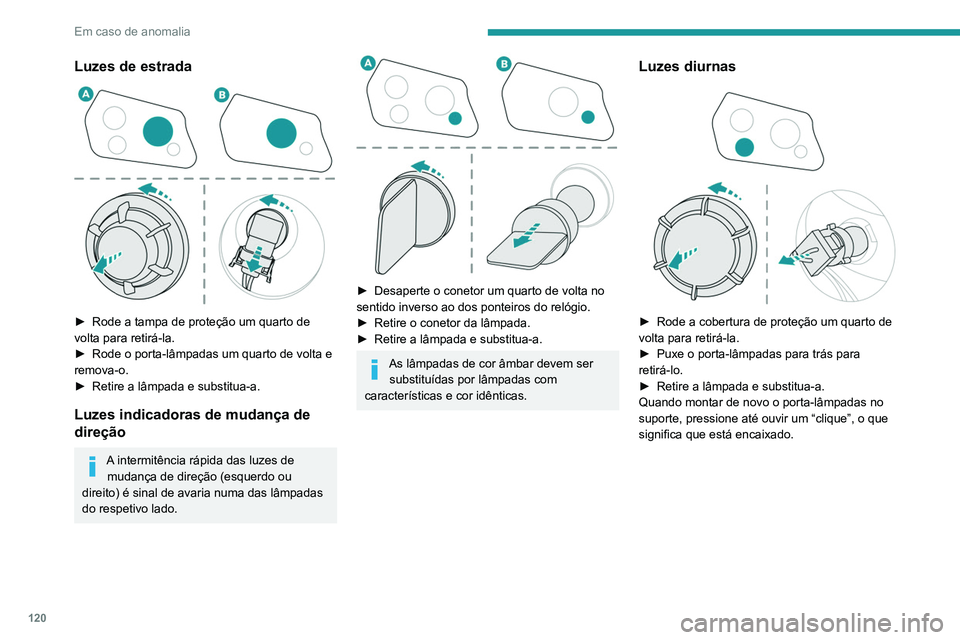

120
Em caso de anomalia
Luzes de estrada

► Rode a tampa de proteção um quarto de
volta para retirá-la.
►

Rode o porta-lâmpadas um quarto de volta e
remova-o.
►


Retire a lâmpada e substitua-a.
Luzes indicadoras de mudança de
direção
A intermitência rápida das luzes de mudança de direção (esquerdo ou
direito) é sinal de avaria numa das lâmpadas
do respetivo lado.


► Desaperte o conetor um quarto de volta no
sentido inverso ao dos ponteiros do relógio.
►

Retire o conetor da lâmpada.
►


Retire a lâmpada e substitua-a.
As lâmpadas de cor âmbar devem ser substituídas por lâmpadas com
características e cor idênticas.
Luzes diurnas

► Rode a cobertura de proteção um quarto de
volta para retirá-la.
►

Puxe o porta-lâmpadas para trás para
retirá-lo.
►


Retire a lâmpada e substitua-a.
Quando montar de novo o porta-lâmpadas no
suporte, pressione até ouvir um “clique”, o que
significa que está encaixado.
Luzes traseiras
1. A: luzes de travagem/luzes de presença
(P21/5W)
ou
B: luzes de travagem (P21W)
2. Luzes indicadoras de mudança de direção
(PY21W)
3. Luzes de marcha-atrás (W16W)
4. Luz de nevoeiro (P21W)
5. B: luzes de presença (LED)
► Abra a porta da mala.


► Desaperte os 2 parafusos de fixação
situados no pilar.

121
Em caso de anomalia

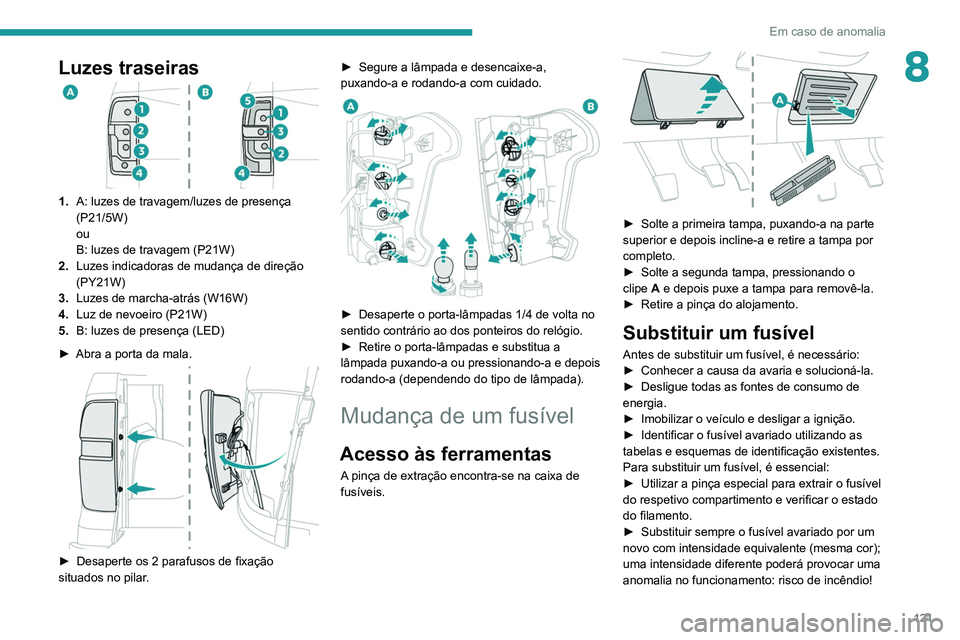

8Luzes traseiras
1.A: luzes de travagem/luzes de presença
(P21/5W)
ou
B: luzes de travagem (P21W)
2. Luzes indicadoras de mudança de direção
(PY21W)
3. Luzes de marcha-atrás (W16W)
4. Luz de nevoeiro (P21W)
5. B: luzes de presença
(LED)
►

Abra a porta da mala.

► Desaperte os 2 parafusos de fixação
situados no pilar . ►

Segure a lâmpada e desencaixe-a,
puxando-a e rodando-a com cuidado.


► Desaperte o porta-lâmpadas 1/4 de volta no
sentido contrário ao dos ponteiros do relógio.
►

Retire o porta-lâmpadas e substitua a
lâmpada puxando-a ou pressionando-a e depois
rodando-a (dependendo do tipo de lâmpada).
Mudança de um fusível
Acesso às ferramentas
A pinça de extração encontra-se na caixa de
fusíveis.


► Solte a primeira tampa, puxando-a na parte
superior e depois incline-a e retire a tampa por
completo.
►

Solte a segunda tampa, pressionando o
clipe

A e depois puxe a tampa para removê-la.
►

Retire a pinça do alojamento.
Substituir um fusível
Antes de substituir um fusível, é necessário:
► Conhecer a causa da avaria e solucioná-la.
►

Desligue todas as fontes de consumo de
energia.
►


Imobilizar o veículo e desligar a ignição.
►


Identificar o fusível avariado utilizando as
tabelas e esquemas de identificação existentes.
Para substituir um fusível, é essencial:
►


Utilizar a pinça especial para extrair o fusível
do respetivo compartimento e verificar o estado
do filamento.
►


Substituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma cor);
uma intensidade diferente poderá provocar uma
anomalia no funcionamento: risco de incêndio!

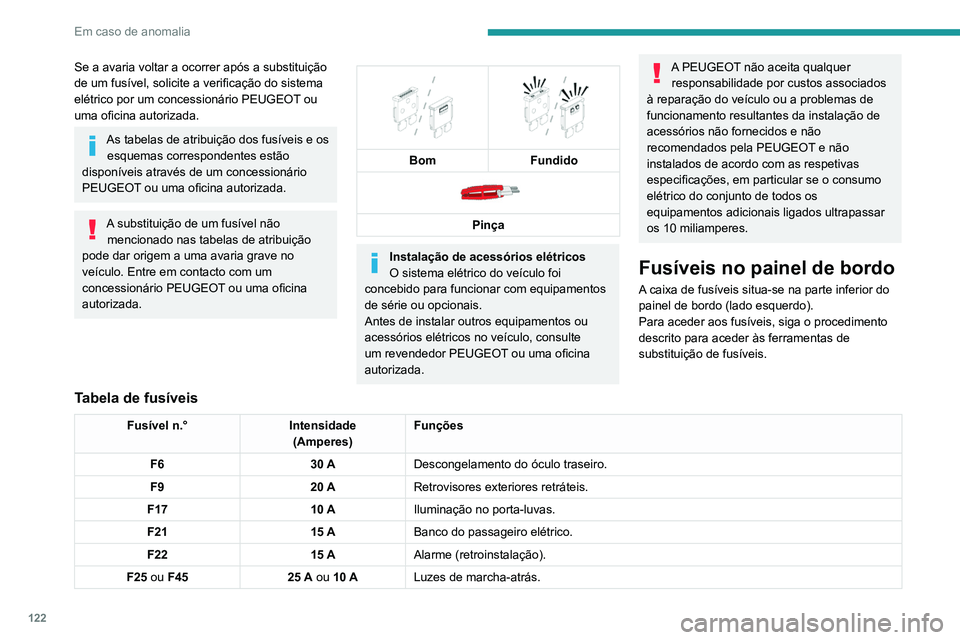

122
Em caso de anomalia
Se a avaria voltar a ocorrer após a substituição
de um fusível, solicite a verificação do sistema
elétrico por um concessionário PEUGEOT ou
uma oficina autorizada.
As tabelas de atribuição dos fusíveis e os esquemas correspondentes estão
disponíveis através de um concessionário
PEUGEOT ou uma oficina autorizada.
A substituição de um fusível não mencionado nas tabelas de atribuição
pode dar origem a uma avaria grave no
veículo. Entre em contacto com um
concessionário PEUGEOT ou uma oficina
autorizada.


Bom
Fundido

Pinça
Instalação de acessórios elétricos
O sistema elétrico do veículo foi
concebido para funcionar com equipamentos
de série ou opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, consulte
um revendedor PEUGEOT ou uma oficina
autorizada.
A PEUGEOT não aceita qualquer responsabilidade por custos associados
à reparação do veículo ou a problemas de
funcionamento resultantes da instalação de
acessórios não fornecidos e não
recomendados pela PEUGEOT e não
instalados de acordo com as respetivas
especificações, em particular se o consumo
elétrico do conjunto de todos os
equipamentos adicionais ligados ultrapassar
os 10 miliamperes.
Fusíveis no painel de bordo
A caixa de fusíveis situa-se na parte inferior do
painel de bordo (lado esquerdo).
Para aceder aos fusíveis, siga o procedimento
descrito para aceder às ferramentas de
substituição de fusíveis.
Tabela de fusíveis
Fusível n.° Intensidade
(Amperes) Funções
F6 30 ADescongelamento do óculo traseiro.
F9 20 ARetrovisores exteriores retráteis.
F17 10 AIluminação no porta-luvas.
F21 15 ABanco do passageiro elétrico.
F22 15 AAlarme (retroinstalação).
F25 ou F45 25 A ou 10 ALuzes de marcha-atrás.
Fusíveis do compartimento
do motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.

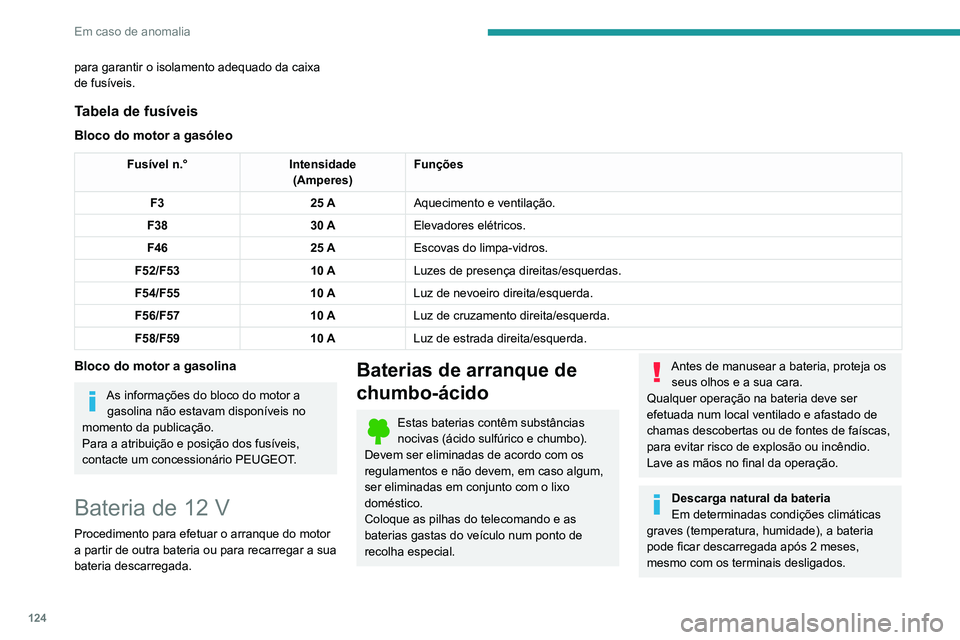

124
Em caso de anomalia
para garantir o isolamento adequado da caixa
de fusíveis.
Tabela de fusíveis
Bloco do motor a gasóleo
Fusível n.°Intensidade
(Amperes) Funções
F3 25 AAquecimento e ventilação.
F38 30 AElevadores elétricos.
F46 25 AEscovas do limpa-vidros.
F52/F53 10 ALuzes de presença direitas/esquerdas.
F54/F55 10 ALuz de nevoeiro direita/esquerda.
F56/F57 10 ALuz de cruzamento direita/esquerda.
F58/F59 10 ALuz de estrada direita/esquerda.
Bloco do motor a gasolina
As informações do bloco do motor a
gasolina não estavam disponíveis no
momento da publicação.
Para a atribuição e posição dos fusíveis,
contacte um concessionário PEUGEOT.

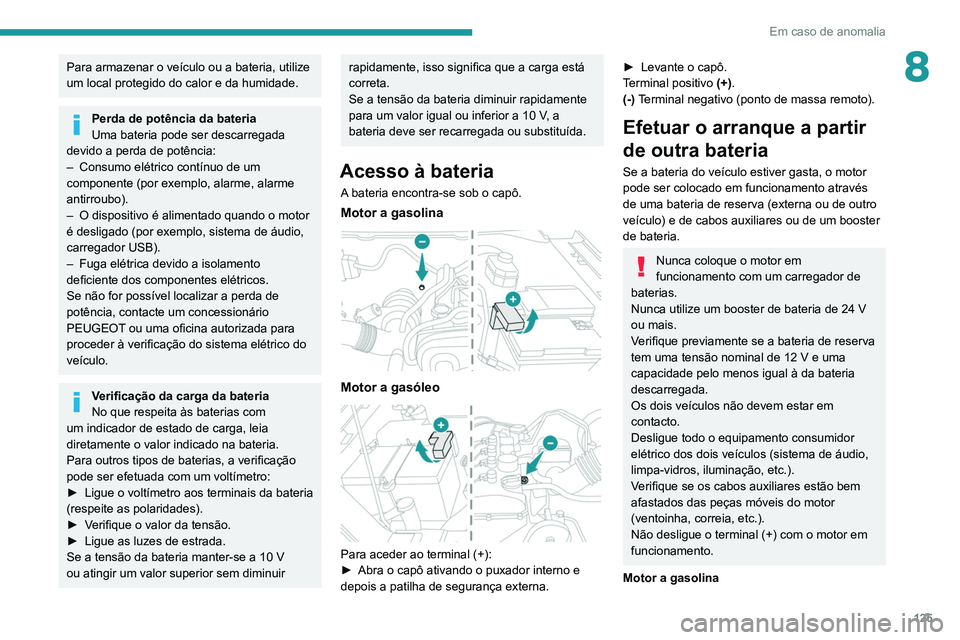

Bateria de 12 V
Procedimento para efetuar o arranque do motor
a partir de outra bateria ou para recarregar a sua
bateria descarregada.
Baterias de arranque de
chumbo-ácido
Estas baterias contêm substâncias
nocivas (ácido sulfúrico e chumbo).
Devem ser eliminadas de acordo com os
regulamentos e não devem, em caso algum,
ser eliminadas em conjunto com o lixo
doméstico.
Coloque as pilhas do telecomando e as
baterias gastas do veículo num ponto de
recolha especial.
Antes de manusear a bateria, proteja os seus olhos e a sua cara.
Qualquer operação na bateria deve ser
efetuada num local ventilado e afastado de
chamas descobertas ou de fontes de faíscas,
para evitar risco de explosão ou incêndio.
Lave as mãos no final da operação.
Descarga natural da bateria
Em determinadas condições climáticas
graves (temperatura, humidade), a bateria
pode ficar descarregada após 2 meses,
mesmo com os terminais desligados.

125
Em caso de anomalia
8Para armazenar o veículo ou a bateria, utilize
um local protegido do calor e da humidade.
Perda de potência da bateria
Uma bateria pode ser descarregada
devido a perda de potência:
–

Consumo elétrico contínuo de um
componente (por exemplo, alarme, alarme
antirroubo).
–


O dispositivo é alimentado quando o motor
é desligado (por exemplo, sistema de áudio,
carregador USB).
–


Fuga elétrica devido a isolamento
deficiente dos componentes elétricos.
Se não for possível localizar a perda de
potência, contacte um concessionário
PEUGEOT


ou uma oficina autorizada para
proceder à verificação do sistema elétrico do
veículo.
Verificação da carga da bateria
No que respeita às baterias com
um indicador de estado de carga, leia
diretamente o valor indicado na bateria.
Para outros tipos de baterias, a verificação
pode ser efetuada com um voltímetro:
►

Ligue o voltímetro aos terminais da bateria
(respeite as polaridades).
►


V
erifique o valor da tensão.
►

Ligue as luzes de estrada.
Se a tensão da bateria manter-se a 10 V
ou atingir um valor superior sem diminuir
rapidamente, isso significa que a carga está
correta.
Se a tensão da bateria diminuir rapidamente
para um valor igual ou inferior a 10 V, a
bateria deve ser recarregada ou substituída.
Acesso à bateria
A bateria encontra-se sob o capô.
Motor a gasolina

Motor a gasóleo

Para aceder ao terminal (+):
► Abra o capô ativando o puxador interno e
depois a patilha de segurança externa.
► Levante o capô.
T erminal positivo (+).
(-) Terminal negativo (ponto de massa remoto).
Efetuar o arranque a partir
de outra bateria
Se a bateria do veículo estiver gasta, o motor
pode ser colocado em funcionamento através
de uma bateria de reserva (externa ou de outro
veículo) e de cabos auxiliares ou de um booster
de bateria.
Nunca coloque o motor em
funcionamento com um carregador de
baterias.
Nunca utilize um booster de bateria de 24 V
ou mais.
Verifique previamente se a bateria de reserva
tem uma tensão nominal de 12 V e uma
capacidade pelo menos igual à da bateria
descarregada.
Os dois veículos não devem estar em
contacto.
Desligue todo o equipamento consumidor
elétrico dos dois veículos (sistema de áudio,
limpa-vidros, iluminação, etc.).
Verifique se os cabos auxiliares estão bem
afastados das peças móveis do motor
(ventoinha, correia, etc.).
Não desligue o terminal (+) com o motor em
funcionamento.
Motor a gasolina
