11
Instruments de bord
1► Appuyer sur Réglages dans le
bandeau de l'écran tactile.
► Sélection ner "Configuration ".
► Sélectionner "Personnalisation
combiné".
Avec PEUGEOT Connect Nav
► Appuyer sur Réglages dans le
bandeau de l'écran tactile.
►
Sélectionner " OPTIONS".
► Sélection ner "Personnalisation
combiné".
►
Pour chacune des zones d'affichage
personnalisé, gauche et droite, sélectionner
un type d'information à l'aide des flèches de
défilement correspondantes dans l'écran tactile
:
•
"Aides à la conduite ".
•
"Infos moteur" (selon version).
•
"G-mètres " (selon version).
•
"Températures " (huile moteur).
•
"Media".
•
"Navigation".
•
"Ordinateur de bord ".
•
"Compte-tours".
•
"Flux d'énergie " (selon version).
•
"Indicateur de puissance" (selon version).
•
"Consommation d'énergie " (selon version).
►
V
alider pour enregistrer et quitter.
Le mode "PERSONNEL" s'affiche
immédiatement.
Témoins lumineux
Affichés sous forme de pictogrammes, les témoins lumineux informent de l'apparition
d'une anomalie (témoins d'alerte) ou de l'état de
marche d'un système (témoins de marche ou
de neutralisation). Certains témoins présentent
deux types d'allumage
(fixe ou clignotant) et/ou
plusieurs couleurs.
Avertissements associés
L'allumage d'un témoin peut être accompagné
d'un signal sonore et/ou de l'affichage d'un
message sur un afficheur.
La mise en relation des avertissements avec
l'état de fonctionnement du véhicule permet
de savoir si la situation est normale ou si une
anomalie est apparue
: consulter la description
de chaque témoin pour plus d'informations.
À la mise du contact
Certains témoins d'alerte, de couleur rouge ou
orange, s'allument pendant quelques secondes.
Dès le démarrage du moteur, ces témoins
doivent s'éteindre.
Pour plus d'informations sur un équipement
ou une fonction, se reporter à la rubrique
correspondante.
Témoin d'alerte persistant
L'allumage d'un témoin d'alerte (rouge ou
orange) peut indiquer l'apparition d'une anomalie
nécessitant un diagnostic complémentaire.
Si un témoin reste allumé
Dans la description des témoins, les renvois
référencés (1), (2) et (3) indiquent s'il faut
s'adresser à un professionnel, en complément
des actions immédiates préconisées.
(1)
: L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
(2)
: Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
(3)
: Se rendre dans le réseau PEUGEOT ou
dans un atelier qualifié.
Liste des témoins
Témoins de couleur rouge
STOP
Fixe, associé à un autre témoin d'alerte,
accompagné de l'affichage d'un message
et d'un signal sonore.
Un dysfonctionnement grave du moteur, du
système de freinage, de la direction assistée,
de la boîte de vitesses automatique ou une
anomalie électrique majeure est détectée.
Effectuer (1), puis
(2).
Température maxi du liquide de
refroidissement
Fixe.
La température du circuit de
refroidissement est trop élevée.

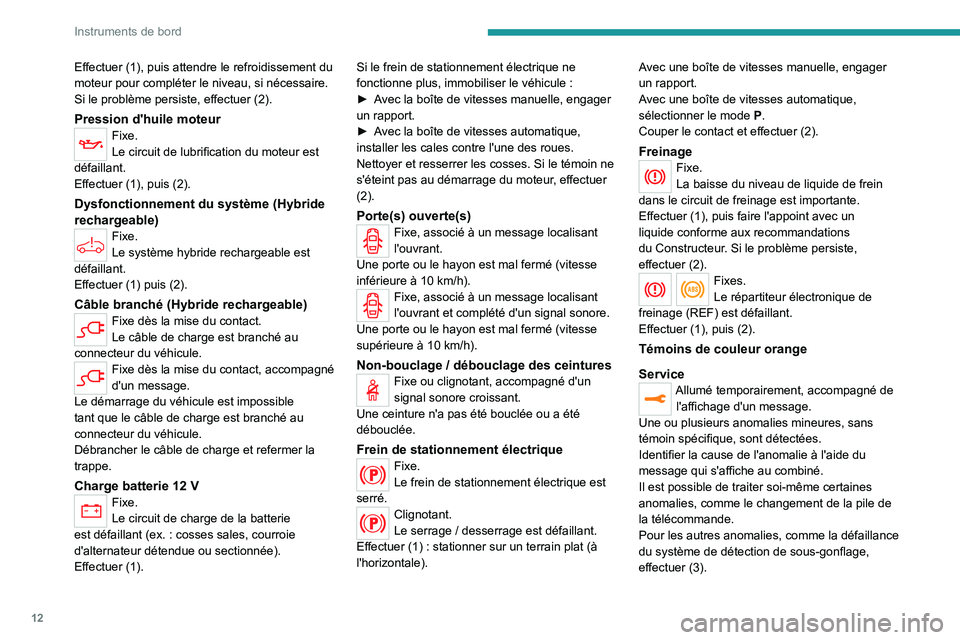

12
Instruments de bord
Effectuer (1), puis attendre le refroidissement du
moteur pour compléter le niveau, si nécessaire.
Si le problème persiste, effectuer (2).
Pression d'huile moteurFixe.
Le circuit de lubrification du moteur est
défaillant.
Effectuer (1), puis (2).
Dysfonctionnement du système (Hybride
rechargeable)
Fixe.
Le système hybride rechargeable est
défaillant.
Effectuer (1) puis (2).
Câble branché (Hybride rechargeable)Fixe dès la mise du contact.
Le câble de charge est branché au
connecteur du véhicule.
Fixe dès la mise du contact, accompagné
d'un message.
Le démarrage du véhicule est impossible
tant que le câble de charge est branché au
connecteur du véhicule.
Débrancher le câble de charge et refermer la
trappe.
Charge batterie 12 VFixe.
Le circuit de charge de la batterie
est défaillant (ex.
: cosses sales, courroie
d'alternateur détendue ou sectionnée).
Effectuer (1). Si le frein de stationnement électrique ne
fonctionne plus, immobiliser le véhicule
:
►
A
vec la boîte de vitesses manuelle, engager
un rapport.
►
A
vec la boîte de vitesses automatique,
installer les cales contre l'une des roues.
Nettoyer et resserrer les cosses. Si le témoin ne
s'éteint pas au démarrage du moteur, effectuer
(2).
Porte(s) ouverte(s)Fixe, associé à un message localisant
l'ouvrant.
Une porte ou le hayon est mal fermé (vitesse
inférieure à 10
km/h).
Fixe, associé à un message localisant
l'ouvrant et complété d'un signal sonore.
Une porte ou le hayon est mal fermé (vitesse
supérieure à 10
km/h).
Non-bouclage / débouclage des ceinturesFixe ou clignotant, accompagné d'un
signal sonore croissant.
Une ceinture n'a pas été bouclée ou a été
débouclée.
Frein de stationnement électriqueFixe.
Le frein de stationnement électrique est
serré.
Clignotant.
Le serrage / desserrage est défaillant.
Effectuer (1)
: stationner sur un terrain plat (à
l'horizontale). Avec une boîte de vitesses manuelle, engager
un rapport.
Avec une boîte de vitesses automatique,
sélectionner le mode
P
.
Couper le contact et effectuer (2).
FreinageFixe.
La baisse du niveau de liquide de frein
dans le circuit de freinage est importante.
Effectuer (1), puis faire l'appoint avec un
liquide conforme aux recommandations
du Constructeur. Si le problème persiste,
effectuer
(2).
Fixes.
Le répartiteur électronique de
freinage
(REF) est défaillant.
Effectuer (1), puis
(2).
Témoins de couleur orange
Service
Allumé temporairement, accompagné de l'affichage d'un message.
Une ou plusieurs anomalies mineures, sans
témoin spécifique, sont détectées.
Identifier la cause de l'anomalie à l'aide du
message qui s'affiche au combiné.
Il est possible de traiter soi-même certaines
anomalies, comme le changement de la pile de
la télécommande.
Pour les autres anomalies, comme la défaillance
du système de détection de sous-gonflage,
effectuer
(3).

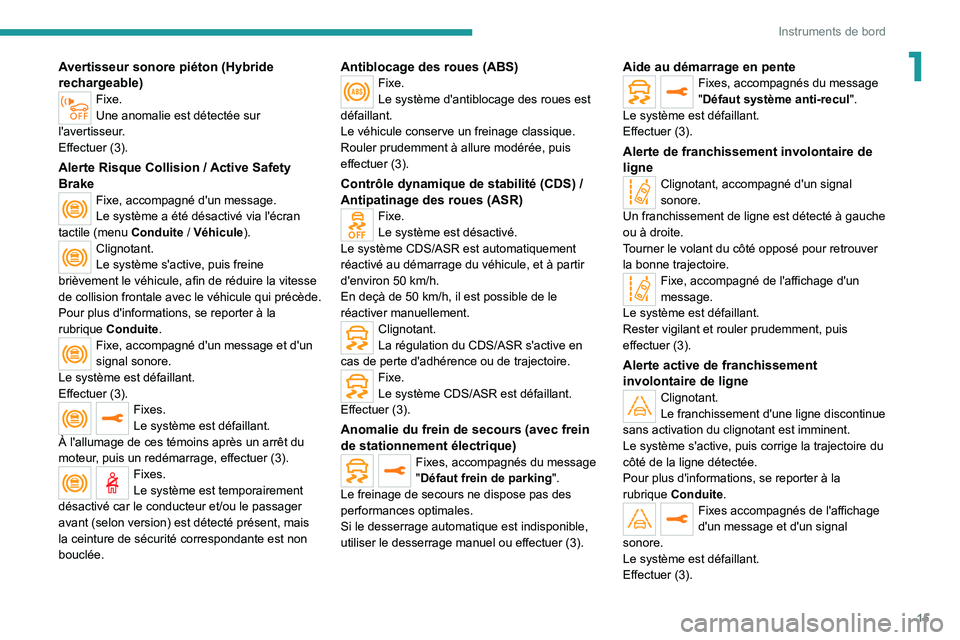

15
Instruments de bord
1Avertisseur sonore piéton (Hybride
rechargeable)
Fixe.
Une anomalie est détectée sur
l'avertisseur.
Effectuer
(3).
Alerte Risque Collision / Active Safety
Brake
Fixe, accompagné d'un message.
Le système a été désactivé via l'écran
tactile (menu Conduite
/ Véhicule).
Clignotant.
Le système s'active, puis freine
brièvement le véhicule, afin de réduire la vitesse
de collision frontale avec le véhicule qui précède.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Fixe, accompagné d'un message et d'un
signal sonore.
Le système est défaillant.
Effectuer (3).
Fixes.
Le système est défaillant.
À l'allumage de ces témoins après un arrêt du
moteur, puis un redémarrage, effectuer
(3).
Fixes.
Le système est temporairement
désactivé car le conducteur et/ou le passager
avant (selon version) est détecté présent, mais
la ceinture de sécurité correspondante est non
bouclée.
Antiblocage des roues (ABS)Fixe.
Le système d'antiblocage des roues est
défaillant.
Le véhicule conserve un freinage classique.
Rouler prudemment à allure modérée, puis
effectuer
(3).
Contrôle dynamique de stabilité (CDS) /
Antipatinage des roues (ASR)
Fixe.
Le système est désactivé.
Le système CDS/ASR est automatiquement
réactivé au démarrage du véhicule, et à partir
d'environ 50
km/h.
En deçà de 50
km/h, il est possible de le
réactiver manuellement.
Clignotant.
La régulation du CDS/ASR s'active en
cas de perte d'adhérence ou de trajectoire.
Fixe.
Le système CDS/ASR est défaillant.
Effectuer (3).
Anomalie du frein de secours (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le freinage de secours ne dispose pas des
performances optimales.
Si le desserrage automatique est indisponible,
utiliser le desserrage manuel ou effectuer
(3).
Aide au démarrage en penteFixes, accompagnés du message
"Défaut système anti-recul ".
Le système est défaillant.
Effectuer (3).
Alerte de franchissement involontaire de
ligne
Clignotant, accompagné d'un signal
sonore.
Un franchissement de ligne est détecté à gauche
ou à droite.
Tourner le volant du côté opposé pour retrouver
la bonne trajectoire.
Fixe, accompagné de l'affichage d'un
message.
Le système est défaillant.
Rester vigilant et rouler prudemment, puis
effectuer
(3).
Alerte active de franchissement
involontaire de ligne
Clignotant.
Le franchissement d'une ligne discontinue
sans activation du clignotant est imminent.
Le système s'active, puis corrige la trajectoire du
côté de la ligne détectée.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Fixes accompagnés de l'affichage
d'un message et d'un signal
sonore.
Le système est défaillant.
Effectuer (3).
22
Instruments de bord
Rhéostat d'éclairage du
combiné
Permet d'allumer ou d'éteindre l'éclairage du
combiné.
► Appuyer sur ce bouton.
Le réglage de l'intensité de l'éclairage du
combiné se fait par l'écran tactile.
Avec PEUGEOT Connect Radio
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Luminosité ".
► Régler la luminosité, en utilisant les
flèches ou en déplaçant le curseur.
Le réglage est appliqué instantanément.
►
Appuyer en dehors de la fenêtre de réglage
pour quitter
.
Vous pouvez également éteindre l'écran
:
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Dark".
L'écran s'éteint complètement.
►
Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer
.
Avec PEUGEOT Connect Nav
Avec les feux allumés :► Appuyer sur cette touche pour
sélectionner le menu Réglages
.►
Sélectionner "
OPTIONS".► Sélection ner "Configuration écran ".
►
Sélectionner l'onglet " Luminosité".► Régler la luminosité du combiné et de
l'écran en utilisant les flèches ou en
déplaçant le curseur.
► Appuyer sur cette touche pour
enregistrer et quitter .
Vous pouvez également éteindre l'écran
:
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Eteindre écran".
L'écran s'éteint complètement.
►
Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer
.
Ordinateur de bord
Affiche des informations sur le trajet en cours (autonomie, consommations, vitesse
moyenne...).
Affichage des données au combiné
L'affichage des données de l'ordinateur de bord
est permanent lorsque le mode d'affichage
"ORDINATEUR DE BORD" ou "PERSONNEL"
est sélectionné, selon version.
Pour tous les autres modes d'affichage, un appui
sur l'extrémité de la commande d'essuie-vitre fait apparaître ces données temporairement dans
une fenêtre spécifique.
Affichage des différents onglets
► Appuyer sur le bouton situé à l'extrémité
de la commande d'essuie-vitre pour afficher
successivement les onglets suivants
:
–
Informations instantanées
:
•
Autonomie totale (Essence ou Diesel).
•
Consommation instantanée (Essence ou
Diesel).
•
Compteur de temps du Stop & Start
(Essence ou Diesel).
•
Pourcentage du trajet en cours parcouru en
tout électrique (Hybride rechargeable).
–
T
rajets "1" puis "2" :
•
V
itesse moyenne.
•
Consommation moyenne.
•
Distance parcourue.
Remise à zéro du trajet
► Lorsque l e trajet désiré est affiché,
appuyer plus de 2 secondes sur le bouton
situé à l'extrémité de la commande
d'essuie-vitre.
23
Instruments de bord
1Les trajets "1" et "2" sont indépendants et
d'utilisation identique.
Définitions
Autonomie
(km ou miles)Nombre de kilomètres pouvant encore
être parcourus avec le carburant restant
dans le réservoir (en fonction de la
consommation moyenne des derniers kilomètres
parcourus).
Cette valeur peut varier suite à un changement
de conduite ou de relief, modifiant fortement la
consommation instantanée.
Lorsque l'autonomie est inférieure à 30
km, des
tirets s'affichent.
Après un complément de carburant d'au moins
5
litres, l'autonomie est recalculée et s'affiche si
elle dépasse 100
km.
Si des tirets s'affichent durablement en roulant
à la place des chiffres, consulter le réseau
PEUGEOT ou un atelier qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg)Calculée d'après les dernières secondes
écoulées.
Cette fonction ne s'affiche qu'à partir de 30
km/h.
Consommation moyenne
(l/100 km ou km/l ou mpg)
Calculée depuis la dernière remise à zéro
des données du trajet.
Vitesse moyenne
(km/h ou mph)Calculée depuis la dernière remise à zéro
des données du trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière remise à zéro
des données du trajet.
Compteur de temps du Stop & Start
(minutes / secondes ou heures / minutes)
Si le véhicule est équipé de la fonction Stop &
Start, un compteur de temps cumule les durées
de mise en mode ST
OP au cours du trajet.
Le compteur de temps se remet à zéro à chaque
mise du contact.
Écran tactile
Ce système donne accès aux éléments
suivants :
–
Affichage permanent de l'heure et de la
température extérieure (un témoin bleu apparaît
en cas de risque de verglas).
–
Commandes du système de chauffage
/ air
conditionné.
–
Menus de paramétrage des fonctions et des
équipements du véhicule.
– Commandes des équipements audio et
du téléphone et affichage des informations
associées.
–
Affichage des fonctions d'aides visuelles à la
manoeuvre (aide graphique au stationnement,
Park Assist...).
–
Services Internet et affichage des informations
associées.
–
Commandes du système de navigation et
affichage des informations associées (selon
version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Recommandations
Cet écran est de type capacitif.
– Ne pas utiliser d'objets pointus sur l'écran
tactile.
–
Ne pas toucher l'écran tactile avec les mains
mouillées.
–
Utiliser un chiffon propre et doux pour le
nettoyage de l'écran tactile.
Principes
► Utiliser les boutons disposés sous l'écran
tactile pour accéder aux menus, puis appuyer
sur les touches matérialisées sur l'écran tactile.
24
Instruments de bord
Certains menus peuvent s'afficher sur deux
pages : appuyer sur la touche " OPTIONS" pour
accéder à la seconde page.
Au bout de quelques instants sans action sur la seconde page, la première page
s'affiche automatiquement.
Pour désactiver
/ activer une fonction,
sélectionner
"OFF" ou "ON".
Paramétrage d'une fonction
Accès à des informations
complémentaires sur la fonction
Validation
Retour à la page précédente ou validation
Réglage du volume sonore / Coupure du
son.
Menus
Appuyer avec trois doigts sur l'écran tactile pour faire apparaître l'ensemble
des touches des menus.
Pour plus d'informations sur les menus,
se reporter aux rubriques décrivant les
systèmes audio et télématique.
Radio / Media
Climatisation
Réglages de la température, du débit
d'air...
Pour plus d'informations sur l' Air conditionné
semi-automatique monozone et l'Air
conditionné automatique bizone , se reporter
aux rubriques correspondantes.
Navigation (Selon équipement)
Conduite ou Véhicule (Selon
équipement)
Activation, désactivation et paramétrage de
certaines fonctions.
Les fonctions sont réparties sous 2 onglets
:
"Fonctions de conduite " et "Réglages
véhicule".
Téléphone
Applications
Accès à certains équipements
paramétrables.
Energy Accès aux fonctionnalités du système hybride
rechargeable (flux d'énergie, statistiques de
consommation, charge différée, fonction eSave).
Menu Energy
Flux
Cette page présente le fonctionnement du
système hybride rechargeable en temps réel.
1.
Mode de conduite actif
2. Moteur essence
3. Moteur(s) électrique(s)
4. Niveau de charge de la batterie de traction
Les flux d'énergie ont une couleur pour chaque
type de roulage
:
–
Bleu : énergie 100% électrique.
–
Orange : énergie issue du moteur essence.
–
V
ert : récupération d'énergie.
Statistiques
Cette page indique les statistiques de
consommation d'énergie électrique et de
carburant.
25
Instruments de bord
1
1. Consommation électrique moyenne sur
le trajet en cours (kWh/100 km) et valeurs
historiques
:
–
Histogramme bleu
: énergie consommée
directement issue de la batterie de traction.
–
Histogramme vert
: énergie régénérée lors
des phases de décélération et de freinage pour
recharger la batterie.
2. Consommation moyenne de carburant sur le
trajet en cours (l/100
km) et valeurs historiques
(histogramme orange).
►
Appuyer sur les touches
-
ou + pour modifier
l'échelle de temps affichée.
Un trajet en cours est un trajet de plus de
20 minutes sans coupure de contact.
Charge
Cette page permet de programmer une charge
différée.
Pour plus d'informations sur la Charge de la
batterie de traction (Hybride rechargeable),
se reporter à la rubrique correspondante.
eSave
La fonction eSave permet de réserver tout ou
partie de l'énergie électrique de la batterie de
traction pour un usage ultérieur au cours d'un
trajet (exemple : passage dans une zone urbaine
ou dans une zone réservée aux véhicules
électriques).
►
Sélectionner l'autonomie électrique à
réserver (
10 km, 20 km ou toute l'autonomie
MAX) puis activer la fonction en appuyant sur
ON.
L'activation de la fonction est confirmée
par l'allumage de ce témoin au combiné
et l'indication de la réserve d'énergie en km.
►
Pour utiliser la réserve d'énergie, choisir le
mode de conduite Electric
sur le sélecteur de
modes.
Si l'autonomie demandée dépasse
l'autonomie disponible (non
recommandé), le moteur thermique démarre
pour assurer la recharge de la batterie de
traction jusqu'au seuil demandé. Ceci
entraîne une surconsommation de carburant.
Bandeau supérieur
Certaines informations sont affichées en
permanence dans le bandeau supérieur de
l'écran tactile
:
–
Heure et température extérieure (un témoin
bleu apparaît en cas de risque de verglas). –
Rappel des informations de climatisation, et
accès direct au menu correspondant.
–
Rappel des informations des menus
RadioMedia
, Téléphone
et des consignes de
navigation (selon équipement).
–
Notifications.
–
Accès aux
Réglages de l'écran tactile et du
combiné numérique (date/heure, langues, unités,
...).
Fonctionnalités
disponibles à distance
(Hybride rechargeable)
Ces fonctionnalités sont
accessibles depuis un
smartphone via l’application
MyPeugeot
:
–
Gestion de
la charge de la batterie.
–
Gestion du préconditionnement thermique.
–
Consultation de l'état de charge et de
l'autonomie du véhicule.
Procédure d'installation
► Télécharger l'application MyPeugeot sur le
store correspondant au smartphone.
►
Créer un compte.
►
Renseigner le numéro de VIN du véhicule
(commence par "VF" sur la carte grise).
33
Ouvertures
2► Réinitialiser la télécommande.
Pour plus d'informations sur la Réinitialisation
de la télécommande
, se reporter à la rubrique
correspondante.
Ne pas jeter les piles de la
télécommande ; elles contiennent des
métaux nocifs pour l'environnement. Les
rapporter à un point de collecte agréé.
Réinitialisation de la
télécommande
Après un changement de pile ou en cas de
dysfonctionnement, il peut être nécessaire de
réinitialiser la télécommande.
► Insérer la clé mécanique (intégrée dans la
télécommande) dans la serrure, pour ouvrir le
véhicule.
► Placer la clé électronique contre le lecteur de
secours, situé sur la colonne de direction et la
maintenir jusqu'à la mise du contact.
►
A
vec une boîte de vitesses manuelle,
placer le levier de vitesses au point mort puis
appuyer à fond sur la pédale d'embrayage.
►
A
vec une boîte de vitesses automatique,
depuis le mode
P
appuyer sur la pédale de frein.
►
Mettre le contact en appuyant sur le bouton
"
START/STOP".
Si le dysfonctionnement persiste après la
réinitialisation, consulter rapidement le réseau
PEUGEOT ou un atelier qualifié.
Portes
Ouverture
De l'extérieur
► Après déverrouillage du véhicule ou avec
la clé électronique du système "Accès et
Démarrage Mains-Libres" dans la zone de
reconnaissance, tirer la poignée de porte.
Déverrouillage sélectif activé, au premier
appui sur le bouton de déverrouillage de
la télécommande, seule la porte conducteur
pourra être ouverte.
De l'intérieur
► Tirer la commande intérieure d'ouverture
d'une porte ; cette action déverrouille
complètement le véhicule.
Déverrouillage sélectif activé :
– L'ouverture de la porte conducteur
déverrouille uniquement la porte conducteur
(si le véhicule n'a pas été déverrouillé
totalement au préalable).
–
L'ouverture d'une des portes passager
déverrouille le reste du véhicule.
Fermeture
Si une porte est mal fermée, ce témoin
s'allume accompagné d'un message,
moteur tournant, et d'un signal sonore, véhicule
roulant à plus de 10
km/h.
Coffre
Ouverture du hayon
► Véhicule déverrouillé ou avec la clé
électronique dans la zone de reconnaissance,
appuyer sur la commande centrale du hayon.
►
Soulever le hayon.
