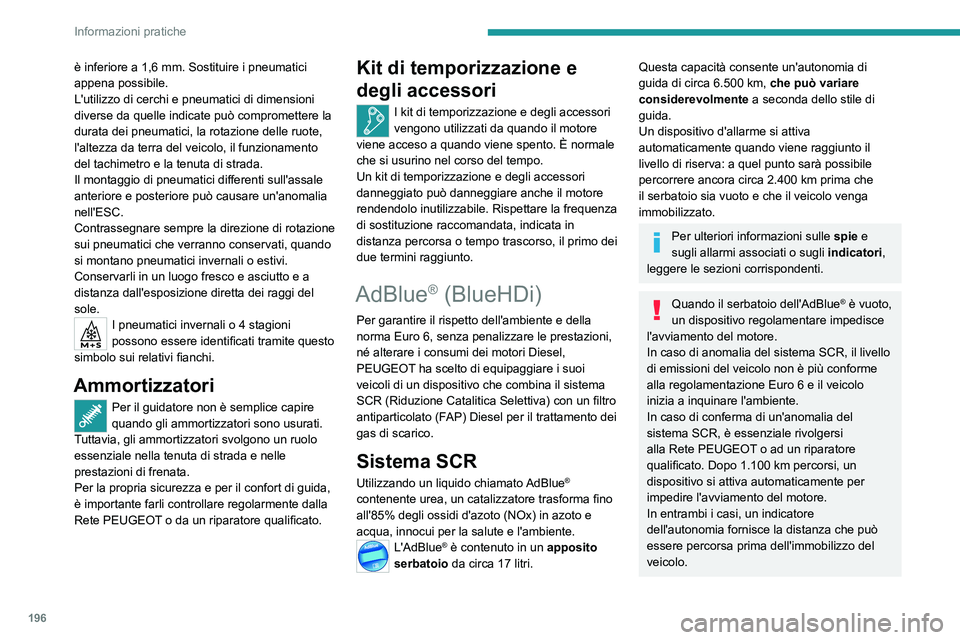

2021 PEUGEOT 3008 ESP

196
Informazioni pratiche
è inferiore a 1,6 mm. Sostituire i pneumatici
appena possibile.
L'utilizzo di cerchi e pneumatici di dimensioni
diverse da quelle indicate può compromettere la
durata dei pneumatici, la rotazione delle ruote,
l'altezza da terra del veicolo, il funzionamento
del tachimetro e la tenuta di strada.
Il montaggio di pneumatici differenti sull'assale
anteriore e posteriore può causare un'anomalia
nell'ESC.
Contrassegnare sempre la direzione di rotazione
sui pneumatici che verranno conservati, quando
si montano pneumatici invernali o estivi.
Conservarli in un luogo fresco e asciutto e a
distanza dall'esposizione diretta dei raggi del
sole.
I pneumatici invernali o 4 stagioni
possono essere identificati tramite questo
simbolo sui relativi fianchi.
Ammortizzatori
Per il guidatore non è semplice capire
quando gli ammortizzatori sono usurati.
Tuttavia, gli ammortizzatori svolgono un ruolo
essenziale nella tenuta di strada e nelle
prestazioni di frenata.
Per la propria sicurezza e per il confort di guida,
è importante farli controllare regolarmente dalla
Rete PEUGEOT o da un riparatore qualificato.
Kit di temporizzazione e
degli accessori
I kit di temporizzazione e degli accessori
vengono utilizzati da quando il motore
viene acceso a quando viene spento. È normale
che si usurino nel corso del tempo.
Un kit di temporizzazione e degli accessori
danneggiato può danneggiare anche il motore
rendendolo inutilizzabile. Rispettare la frequenza
di sostituzione raccomandata, indicata in
distanza percorsa o tempo trascorso, il primo dei
due termini raggiunto.
AdBlue® (BlueHDi)
Per garantire il rispetto dell'ambiente e della
norma Euro 6, senza penalizzare le prestazioni,
né alterare i consumi dei motori Diesel,
PEUGEOT ha scelto di equipaggiare i suoi
veicoli di un dispositivo che combina il sistema
SCR (Riduzione Catalitica Selettiva) con un filtro
antiparticolato (FAP) Diesel per il trattamento dei
gas di scarico.
Sistema SCR
Utilizzando un liquido chiamato AdBlue®
contenente urea, un catalizzatore trasforma fino
all'85% degli ossidi d'azoto (NOx) in azoto e
acqua, innocui per la salute e l'ambiente.
L'AdBlue® è contenuto in un apposito
serbatoio da circa 17 litri.
Questa capacità consente un'autonomia di
guida di circa 6.500 km, che può variare
considerevolmente a seconda dello stile di
guida.
Un dispositivo d'allarme si attiva
automaticamente quando viene raggiunto il
livello di riserva: a quel punto sarà possibile
percorrere ancora circa 2.400
km prima che
il serbatoio sia vuoto e che il veicolo venga
immobilizzato.
Per ulteriori informazioni sulle spie e
sugli allarmi associati o sugli indicatori,
leggere le sezioni corrispondenti.
Quando il serbatoio dell'AdBlue® è vuoto,
un dispositivo regolamentare impedisce
l'avviamento del motore.
In caso di anomalia del sistema SCR, il livello
di emissioni del veicolo non è più conforme
alla regolamentazione Euro 6 e il veicolo
inizia a inquinare l'ambiente.
In caso di conferma di un'anomalia del
sistema SCR, è essenziale rivolgersi
alla Rete PEUGEOT o ad un riparatore
qualificato. Dopo 1.100 km percorsi, un
dispositivo si attiva automaticamente per
impedire l'avviamento del motore.
In entrambi i casi, un indicatore
dell'autonomia fornisce la distanza che può
essere percorsa prima dell'immobilizzo del
veicolo.
Additivo AdBlue® ghiacciato
L'AdBlue® ghiaccia a temperature
inferiori a -11 °C circa.
Il sistema SCR è dotato di un dispositivo di
riscaldamento del serbatoio dell'AdBlue
®
che consente di guidare anche in condizioni
climatiche molto rigide.
Rabbocco di AdBlue®
Si raccomanda di procedere ad un rabbocco di
AdBlue® appena possibile non appena viene
visualizzato il primo messaggio che informa che
si è raggiunto il livello di riserva.
Per il funzionamento corretto del sistema
SCR:
– Utilizzare solo fluido AdBlue
® conforme alla
norma ISO 22241.
– Non travasare mai AdBlue
® in un altro
contenitore, poiché perderebbe le sue qualità
di purezza.
– Non diluire AdBlue
® con acqua.
È possibile richiedere AdBlue
®PEUGEOT alla
Rete o a un riparatore qualificato, oltre che nelle
stazioni di servizio dotate di pompe AdBlue
®
specifiche per autovetture.
Raccomandazioni per la
conservazione
AdBlue® gela a temperature inferiori a -11°C
circa e si deteriora a temperature superiori a
+25°C. Si raccomanda di conservare i flaconi

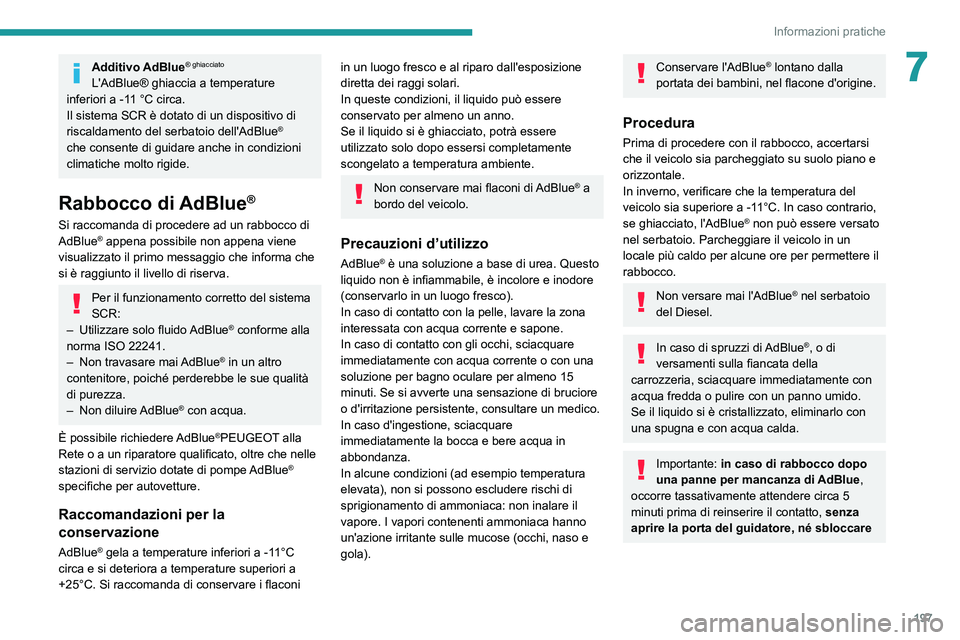

197
Informazioni pratiche
7Additivo AdBlue® ghiacciato
L'AdBlue® ghiaccia a temperature
inferiori a -11 °C circa.
Il sistema SCR è dotato di un dispositivo di
riscaldamento del serbatoio dell'AdBlue
®
che consente di guidare anche in condizioni
climatiche molto rigide.
Rabbocco di AdBlue®
Si raccomanda di procedere ad un rabbocco di
AdBlue® appena possibile non appena viene
visualizzato il primo messaggio che informa che
si è raggiunto il livello di riserva.
Per il funzionamento corretto del sistema
SCR:
–

Utilizzare solo fluido
AdBlue
® conforme alla
norma ISO 22241.
–

Non travasare mai

AdBlue
® in un altro
contenitore, poiché perderebbe le sue qualità
di purezza.
–

Non

diluire AdBlue
® con acqua.
È possibile richiedere AdBlue
®PEUGEOT alla
Rete o a un riparatore qualificato, oltre che nelle
stazioni di servizio dotate di pompe AdBlue
®
specifiche per autovetture.
Raccomandazioni per la
conservazione
AdBlue® gela a temperature inferiori a -11°C
circa e si deteriora a temperature superiori a
+25°C. Si raccomanda di conservare i flaconi
in un luogo fresco e al riparo dall'esposizione
diretta dei raggi solari.
In queste condizioni, il liquido può essere
conservato per almeno un anno.
Se il liquido si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente.
Non conservare mai flaconi di AdBlue® a
bordo del veicolo.
Precauzioni d’utilizzo
AdBlue® è una soluzione a base di urea. Questo
liquido non è infiammabile, è incolore e inodore
(conservarlo in un luogo fresco).
In caso di contatto con la pelle, lavare la zona
interessata con acqua corrente e sapone.
In caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con una
soluzione per bagno oculare per almeno 15
minuti. Se si avverte una sensazione di bruciore
o d'irritazione persistente, consultare un medico.
In caso d'ingestione, sciacquare
immediatamente la bocca e bere acqua in
abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca: non inalare il
vapore. I vapori contenenti ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso e
gola).
Conservare l'AdBlue® lontano dalla
portata dei bambini, nel flacone d'origine.
Procedura
Prima di procedere con il rabbocco, accertarsi
che il veicolo sia parcheggiato su suolo piano e
orizzontale.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11°C. In caso contrario,
se ghiacciato, l'AdBlue
® non può essere versato
nel serbatoio. Parcheggiare il veicolo in un
locale più caldo per alcune ore per permettere il
rabbocco.
Non versare mai l'AdBlue® nel serbatoio
del Diesel.
In caso di spruzzi di AdBlue®, o di
versamenti sulla fiancata della
carrozzeria, sciacquare immediatamente con
acqua fredda o pulire con un panno umido.
Se il liquido si è cristallizzato, eliminarlo con
una spugna e con acqua calda.
Importante: in caso di rabbocco dopo
una panne per mancanza di AdBlue,
occorre tassativamente attendere circa 5
minuti prima di reinserire il contatto, senza
aprire la porta del guidatore, né sbloccare

216
In caso di panne

► Aprire il cassettino portaoggetti.
► Premere la maniglia centrale sul coperchio
della scatola portafusibili.
►

Abbassare completamente il coperchio.
►


T
ogliere la pinzetta dal relativo alloggiamento.
Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre:
► Identificare la causa dell'anomalia e porvi
rimedio.
►

Disattivare tutte le utenze.
►


Immobilizzare il veicolo ed interrompere il
contatto.
►


Identificare il fusibile guasto utilizzando
le tabelle di attribuzione e gli schemi elettrici
esistenti.
Per sostituire un fusibile, è necessario:
►


Estrarre il fusibile dal relativo alloggiamento
utilizzando le pinzette speciali e verificare lo
stato del filamento del fusibile.
►


Sostituire sempre il fusibile bruciato con un
fusibile avente le stesse caratteristiche (stesso
colore); l'utilizzo di un fusibile diverso potrebbe
provocare un'anomalia. Rischio di incendio!
Se l'anomalia si ripete poco tempo dopo la
sostituzione del fusibile, far verificare il sistema
elettrico dalla Rete PEUGEOT o da un riparatore
qualificato.
Tabelle complete di attribuzione dei
fusibili e schemi elettrici
corrispondenti
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
La sostituzione di un fusibile non indicato
nelle tabelle di attribuzione potrebbe
provocare una grave anomalia del veicolo.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.


Funzionante
Bruciato

Pinzetta
Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito
per funzionare con gli equipaggiamenti di
serie oppure opzionali.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo, rivolgersi
alla Rete PEUGEOT o ad un riparatore
qualificato.
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per le anomalie risultanti
dall'installazione di accessori non in dotazione
o non consigliati da PEUGEOT e non installati
secondo le specifiche, in particolare quando il
consumo combinato di tutto
l'equipaggiamento aggiuntivo collegato
supera i 10
mA.
Fusibili nel cruscotto
La scatola portafusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Per accedere ai fusibili, seguire la stessa
procedura descritta per accedere agli attrezzi per
la sostituzione dei fusibili.
Versione 1 (completa)
Scatola 1 N° fusibile Amperaggio (A) Funzioni
F1 3 AApertura e Avviamento a mani libere
F2 5 ADisplay multifunzione
F5 5 ATelecamera di retromarcia - Sensori di assistenza al parcheggio
F7 10 AAmplificatore Hi-Fi
F8 20 ATergicristallo posteriore
F10 30 ASerrature
F 11 30 ASerrature
F17 10 APresa accessori 12 V bagagliaio
F18 5 AChiamate d'emergenza e d'assistenza
F22 3 AIlluminazione cassettino portaoggetti
F26 3 ADisplay delle spie cinture di sicurezza non allacciate
F27 3 ASensore di irraggiamento solare/pioggia
F31 5 AAirbag.
F33 15 APresa accessori 12 V anteriore
F35 5 AQuadro strumenti
F36 20 ADisplay touch screen - Sistema audio/navigazione
Scatola 2 N° fusibile Amperaggio (A) Funzioni
F17 10 AMemorizzazione delle posizioni di guida

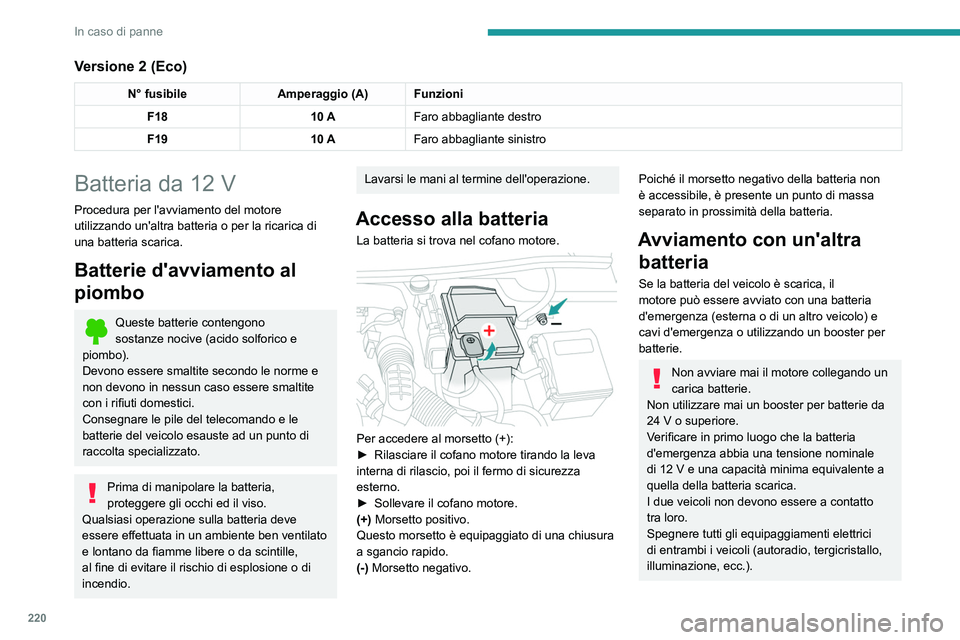

220
In caso di panne
Versione 2 (Eco)
N° fusibileAmperaggio (A) Funzioni
F18 10 AFaro abbagliante destro
F19 10 AFaro abbagliante sinistro
Batteria da 12 V
Procedura per l'avviamento del motore
utilizzando un'altra batteria o per la ricarica di
una batteria scarica.
Batterie d'avviamento al
piombo
Queste batterie contengono
sostanze
nocive (acido solforico e
piombo).
Devono essere smaltite secondo le norme e
non devono in nessun caso essere smaltite
con i rifiuti domestici.
Consegnare le
pile del telecomando e le
batterie del veicolo esauste ad un punto di
raccolta specializzato.
Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria deve
essere effettuata in un ambiente ben ventilato
e lontano da fiamme libere o da scintille,
al fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
Accesso alla batteria
La batteria si trova nel cofano motore.

Per accedere al morsetto (+):
► Rilasciare il cofano motore tirando la leva
interna di rilascio, poi il fermo di sicurezza
esterno.
►

Sollevare il cofano motore.
(+)

Morsetto positivo.
Questo morsetto è equipaggiato di una chiusura
a sgancio rapido.
(-) Morsetto negativo.
Poiché il morsetto negativo della batteria non
è accessibile, è presente un punto di massa
separato in prossimità della batteria.
Avviamento con un'altra batteria
Se la batteria del veicolo è scarica, il
motore può essere avviato con una batteria
d'emergenza (esterna o di un altro veicolo) e
cavi d'emergenza o utilizzando un booster per
batterie.
Non avviare mai il motore collegando un
carica batterie.
Non utilizzare mai un booster per batterie da
24

V o superiore.
Verificare in primo luogo che la batteria
d'emergenza abbia una tensione nominale
di 12
V e una capacità minima equivalente a
quella della batteria scarica.
I due veicoli non devono essere a contatto
tra loro.
Spegnere tutti gli equipaggiamenti elettrici
di entrambi i veicoli (autoradio, tergicristallo,
illuminazione, ecc.).

222
In caso di panne
► Spegnere il carica batterie B prima di
collegare i cavi alla batteria, per evitare il rischio
di scintille.
►

V
erificare che i cavi del carica batterie siano
in buone condizioni.
►

Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►


Collegare i cavi del carica batterie B

come
segue: •

il cavo rosso positivo (+) al morsetto (+) della
batteria

A,
•

il cavo nero negativo (-) al punto di massa C


del veicolo.
►

Al termine della carica, spegnere il carica
batterie

B prima di scollegare i cavi dalla batteria
A.
In presenza di questa etichetta, utilizzare
unicamente un carica batterie da 12 V
per evitare il rischio di danni irreversibili ai
componenti elettrici.
24V
12V
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria si è ghiacciata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato che verificheranno che i
componenti interni non siano danneggiati e
che l’alloggiamento non sia lesionato con il
rischio di perdite di acido tossico e corrosivo.
Alcune funzioni, tra cui lo Stop & Start, non sono disponibili finché la batteria non
ha raggiunto un livello di carica sufficiente.
Scollegamento della batteria
Per mantenere uno stato di carica adeguato per
avviare il motore, raccomandiamo di scollegare
la batteria se si prevede di non utilizzare il
veicolo per un periodo prolungato.
Prima di scollegare la batteria:
►

Chiudere tutte le aperture (porte, bagagliaio,
vetri, tetto).
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
►


Interrompere il contatto e attendere per 4
minuti.
Dopo l'accesso alla batteria, è sufficiente
scollegare il morsetto (+).
Morsetto a bloccaggio rapido
Scollegamento del morsetto (+)

► Secondo l'equipaggiamento, sollevare il
coperchio in plastica dal morsetto (+)
.
►

Sollevare al massimo la levetta

A
per
sbloccare il morsetto

B
.
►

Rimuovere il morsetto

B
sollevandolo.
Ricollegamento del morsetto (+)

► Sollevare completamente la levetta A .
► Riposizionare la fascetta B aperta sul
morsetto (+).
► Premere il morsetto B fino in fondo.
► Abbassare la levetta A per bloccare il
morsetto B.
► Secondo l'equipaggiamento, abbassare il
coperchio in plastica sul morsetto (+).
Non forzare la levetta, poiché se il
morsetto non è posizionato
correttamente il bloccaggio risulterà
impossibile; in questo caso, ricominciare la
procedura.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l'inizializzazione
dei sistemi elettronici.
Per le versioni con guida a destra,
quando il contachilometri totalizzatore ha
raggiunto i 100 km, è necessario attendere
circa 15 minuti prima di avviare il motore.
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Facendo riferimento alla sezione rilevante,
inizializzare nuovamente alcuni equipaggiamenti:
– Chiave con telecomando o chiave elettronica
(secondo la versione).
– Tetto apribile e tendina elettrica.

223
In caso di panne
8► Riposizionare la fascetta B aperta sul
morsetto (+).
►

Premere il morsetto
B fino in fondo.
►

Abbassare la levetta

A
per bloccare il
morsetto
B.
►

Secondo l'equipaggiamento, abbassare il
coperchio in plastica sul morsetto (+)

.
Non forzare la levetta, poiché se il
morsetto non è posizionato
correttamente il bloccaggio risulterà
impossibile; in questo caso, ricominciare la
procedura.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l'inizializzazione
dei sistemi elettronici.
Per le versioni con guida a destra,
quando il contachilometri totalizzatore ha
raggiunto i 100
km, è necessario attendere
circa 15 minuti prima di avviare il motore.
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Facendo riferimento alla sezione rilevante,
inizializzare nuovamente alcuni equipaggiamenti:
–

Chiave
con telecomando o chiave elettronica
(secondo la versione).
–

T

etto apribile e tendina elettrica.
– Alzacristalli elettrici.
– Data e ora.
–

Stazioni radio preselezionate.
Dopo aver ricollegato la batteria e
all'inserimento del contatto sul quadro
strumenti appare il messaggio " Anomalia
sistema di rilevamento rischio
collisione".
Questo funzionamento è del tutto normale. Il
messaggio scompare durante la guida.
Durante il tragitto successivo al primo
avviamento del motore, il sistema Stop &
Start potrebbe non essere funzionante.
In questo caso, il sistema sarà nuovamente
disponibile solo dopo un immobilizzo
prolungato del veicolo, la cui durata dipende
dalla temperatura esterna e dallo stato di
carica della batteria (fino a circa 8 ore).
Batteria secondaria (ibrido
ricaricabile)
Il sistema ricaricabile ibrido è costituito da due
batterie secondarie: una sul lato anteriore e una
sul lato posteriore del veicolo.
Queste batterie contengono sostanze
nocive (acido solforico e piombo).
Devono essere smaltite secondo le norme e
non devono in nessun caso essere smaltite
con i rifiuti domestici.
Consegnare le pile del telecomando e le
batterie del veicolo esauste ad un punto di
raccolta specializzato.
Prima di manipolare le batterie,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulle batterie deve
essere effettuata in un ambiente ben ventilato
e lontano da fiamme libere o da scintille,
al fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
Per la sostituzione delle batterie, consultare la
Rete PEUGEOT o un riparatore qualificato.
Non avviare un altro veicolo utilizzando i
cavi delle batterie del veicolo.
Accesso alle batterie
Anteriore
La batteria anteriore si trova nel cofano motore.

224
In caso di panne

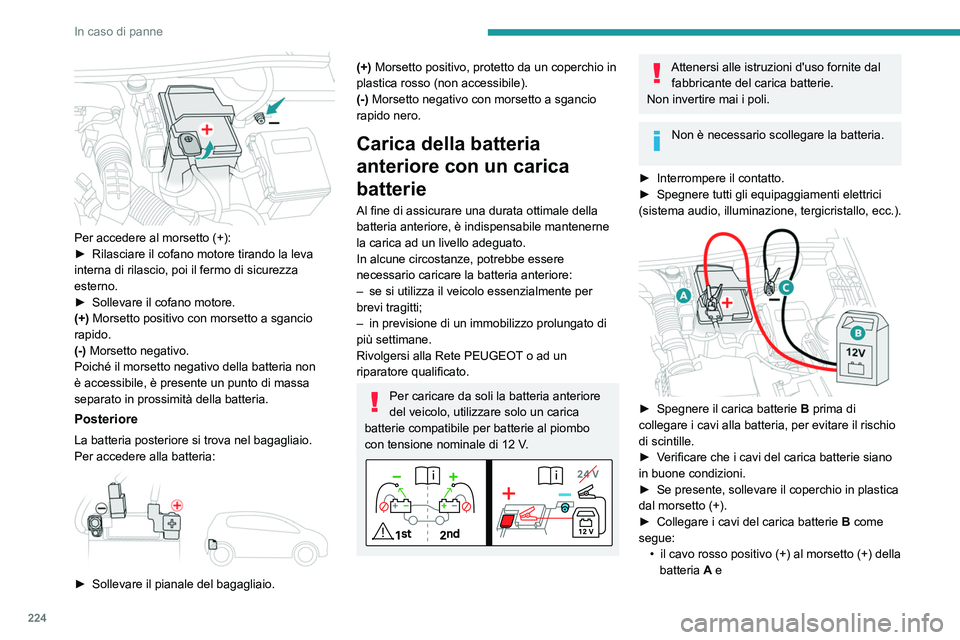

Per accedere al morsetto (+):
► Rilasciare il cofano motore tirando la leva
interna di rilascio, poi il fermo di sicurezza
esterno.
►

Sollevare il cofano motore.
(+)

Morsetto positivo con morsetto a sgancio
rapido.
(-) Morsetto negativo.
Poiché il morsetto negativo della batteria non
è accessibile, è presente un punto di massa
separato in prossimità della batteria.
Posteriore
La batteria posteriore si trova nel bagagliaio.
Per accedere alla batteria:


► Sollevare il pianale del bagagliaio.
(+) Morsetto positivo, protetto da un coperchio in
plastica rosso (non accessibile).
(-) Morsetto negativo con morsetto a sgancio
rapido nero.
Carica della batteria
anteriore con un carica
batterie
Al fine di assicurare una durata ottimale della
batteria anteriore, è indispensabile mantenerne
la carica ad un livello adeguato.
In alcune circostanze, potrebbe essere
necessario caricare la batteria anteriore:
–

se si utilizza il veicolo essenzialmente per
brevi tragitti;
–


in previsione di un immobilizzo prolungato di
più settimane.
Rivolgersi alla Rete PEUGEOT

o ad un
riparatore qualificato.
Per caricare da soli la batteria anteriore
del veicolo, utilizzare solo un carica
batterie compatibile per batterie al piombo
con tensione nominale di 12 V.
Attenersi alle istruzioni d'uso fornite dal fabbricante del carica batterie.
Non invertire mai i poli.
Non è necessario scollegare la batteria.
►

Interrompere il contatto.
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, illuminazione, tergicristallo, ecc.).


► Spegnere il carica batterie B prima di
collegare i cavi alla batteria, per evitare il rischio
di scintille.
►

V
erificare che i cavi del carica batterie siano
in buone condizioni.
►

Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►


Collegare i cavi del carica batterie B

come
segue: •

il cavo rosso positivo (+) al morsetto (+) della
batteria

A e
• il cavo nero negativo (-) al punto di massa C
del veicolo.
► Al termine della carica, spegnere il carica
batterie B prima di scollegare i cavi dalla batteria
A.
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria si è ghiacciata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato che verificheranno che i
componenti interni non siano danneggiati e
che l’alloggiamento non sia lesionato con il
rischio di perdite di acido tossico e corrosivo.

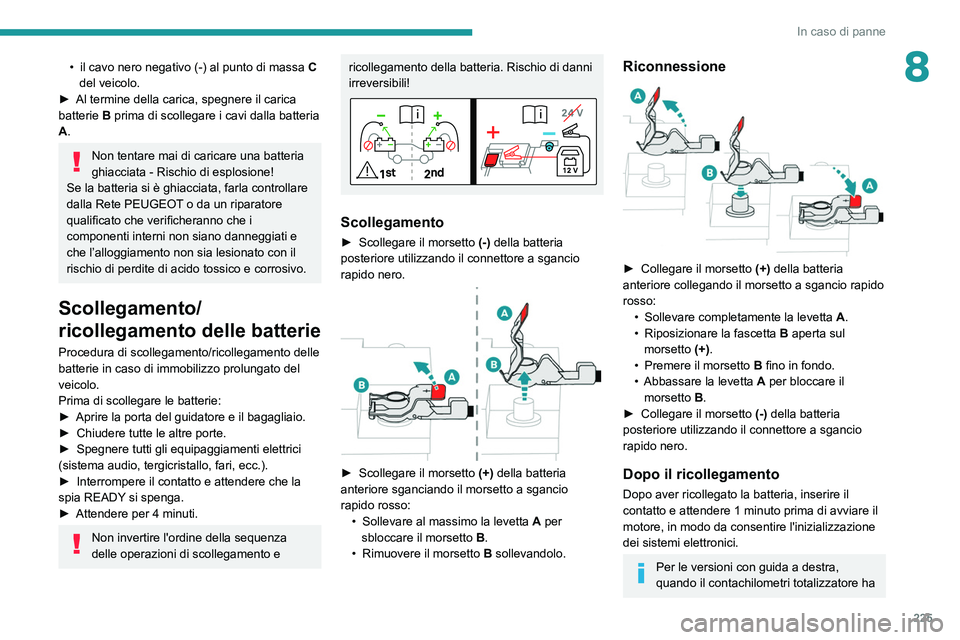

Scollegamento/
ricollegamento delle batterie
Procedura di scollegamento/ricollegamento delle
batterie in caso di immobilizzo prolungato del
veicolo.
Prima di scollegare le batterie:
► Aprire la porta del guidatore e il bagagliaio.
► Chiudere tutte le altre porte.
► Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
► Interrompere il contatto e attendere che la
spia READY si spenga.
► Attendere per 4 minuti.
Non invertire l'ordine della sequenza
delle operazioni di scollegamento e

225
In caso di panne
8• il cavo nero negativo (-) al punto di massa C
del veicolo.
►

Al termine della carica, spegnere il carica
batterie

B prima di scollegare i cavi dalla batteria
A.
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria si è ghiacciata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato che verificheranno che i
componenti interni non siano danneggiati e
che l’alloggiamento non sia lesionato con il
rischio di perdite di acido tossico e corrosivo.
Scollegamento/
ricollegamento delle batterie
Procedura di scollegamento/ricollegamento delle
batterie in caso di immobilizzo prolungato del
veicolo.
Prima di scollegare le batterie:
►

Aprire la porta del guidatore e il bagagliaio.
►


Chiudere tutte le altre porte.
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
►


Interrompere il contatto e attendere che la
spia READY

si spenga.
►

Attendere per 4 minuti.
Non invertire l'ordine della sequenza
delle operazioni di scollegamento e
ricollegamento della batteria. Rischio di danni
irreversibili!
Scollegamento
► Scollegare il morsetto (-) della batteria
posteriore utilizzando il connettore a sgancio
rapido nero.


► Scollegare il morsetto (+) della batteria
anteriore sganciando il morsetto a sgancio
rapido rosso: •

Sollevare al massimo la levetta

A
per
sbloccare il morsetto

B
.
•

Rimuovere il morsetto

B
sollevandolo.
Riconnessione

► Collegare il morsetto (+) della batteria
anteriore collegando il morsetto a sgancio rapido
rosso: •

Sollevare completamente la levetta

A
.
•

Riposizionare la fascetta

B
aperta sul
morsetto (+).
•

Premere il morsetto
B fino in fondo.
•

Abbassare la levetta

A
per bloccare il
morsetto
B.
►

Collegare il morsetto (-)

della batteria
posteriore utilizzando il connettore a sgancio
rapido nero.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l'inizializzazione
dei sistemi elettronici.
Per le versioni con guida a destra,
quando il contachilometri totalizzatore ha
