2021 CITROEN C4 ECO mode

2
Sommaire





 ■
Vue d’ensemble
 ■
Eco-conduite
1Instruments de bordCombiné numérique 9
Affichage tête haute 10
Témoins lumineux 11
Indicateurs 18
Test manuel 22
Totalisateur kilométrique 22
Rhéostat d'éclairage 22
Ordinateur de bord 22
Radio Tactile BLUETOOTH 24
Tablette tactile 10

pouces 24
Fonctionnalités disponibles à distance
(Électrique)
26
2OuverturesClé électronique avec fonction télécommande
et clé intégrée 27
ADML Proximity 29
Verrouillage centralisé 31
Procédures de secours 31
Portes 34
Coffre 34
Alarme 35
Lève-vitres électriques 36
Toit ouvrant 37
3Ergonomie et confortSièges avant 40
Réglage du volant 42
Volant chauffant 42
Rétroviseurs 43
Banquette arrière 44
Chauffage et Ventilation 45
Air conditionné manuel 46
Air conditionné automatique bizone 47
Désembuage - Dégivrage avant 50
Pare-brise chauffant 50
Désembuage - Dégivrage de la lunette arrière 51
Pré-conditionnement thermique (Électrique) 51
Aménagements intérieurs 52
Plafonniers 54
Éclairage d'ambiance 55
Aménagements du coffre 55
4Éclairage et visibilitéCommande d'éclairage extérieur 57
Indicateurs de direction 58
Allumage automatique des feux 59
Réglage du site des projecteurs 59
Éclairages d'accompagnement et d'accueil 60
Systèmes automatiques d'éclairage

-
Recommandations générales
60
Commutation automatique des feux de route 61
Éclairage statique d'intersection 62
Commande d'essuie-vitre 62
Balayage intermittent 63
Balayage automatique 63
Changement d'un balai d'essuie-vitre 65
5SécuritéRecommandations générales liées
à la sécurité 66
Feux de détresse 66
Avertisseur sonore 67
Avertisseur sonore piéton (Électrique) 67
Urgence ou assistance 67
Programme de stabilité électronique (ESC) 69
Ceintures de sécurité 71
Airbags 73
Sièges enfants 75
Désactivation de l'airbag frontal passager 77
Sièges enfants ISOFIX 78
Sièges enfants i-Size 80
Installation des sièges enfants 81
Sécurité enfants 83
6ConduiteConseils de conduite 84
Démarrage / Arrêt du moteur avec la clé 86
Démarrage / Arrêt du moteur avec système
Accès et Démarrage Mains-Libres
87
Frein de stationnement manuel 90
Frein de stationnement électrique 90
Boîte manuelle 6 vitesses 93
Boîte de vitesses automatique 93
Sélecteur de marche (Électrique) 95
Modes de conduite 97
Aide au démarrage en pente 97
Indicateur de changement de rapport 98
Stop & Start 98
Détection de sous-gonflage 100
ConnectedCAM Citroën 101
Aides à la conduite et à la manœuvre -
Recommandations générales
102
Reconnaissance des panneaux 104
Limiteur de vitesse 107

3
Sommaire






Régulation de vitesse - Recommandations
particulières 109
Régulateur de vitesse 109
Highway Driver Assist 111
Régulateur de vitesse adaptatif 111
Aide au maintien de la position dans la voie 11 6
Alerte active de franchissement involontaire
de ligne
121
Surveillance d'angles morts 124
Active Safety Brake avec Alerte Risque
Collision et Assistance au freinage d'urgence
intelligent
126
Détection d'inattention 128
Aide au stationnement 129
Top Rear Vision - Vision 360 131
Top Rear Vision 132
Vision 360 133
Park Assist 135
7Informations pratiquesCompatibilité des carburants 141
Approvisionnement en carburant 141
Détrompeur carburant (Diesel) 142
Système de charge (Électrique) 143
Charge de la batterie de traction (Électrique) 148
Dispositif d'attelage 152
Attelage à rotule démontable sans outil 152
Barres de toit 155
Chaînes à neige 156
Mode économie d'énergie 156
Capot 157
Compartiment moteur 158
Vérification des niveaux 159
Contrôles 161
AdBlue® (BlueHDi) 163
Mise en roue libre du véhicule 165
Conseils d'entretien 165
8En cas de panneTriangle de présignalisation 167
Panne de carburant (Diesel) 167
Outillage de bord 167
Kit de dépannage provisoire de pneumatique 168
Roue de secours 171
Changement d'une lampe 174
Changement d'un fusible 177
Batterie 12

V

/ Batterie d'accessoires 180
Remorquage du véhicule 183
9Caractéristiques techniquesCaractéristiques des moteurs et charges
remorquables 186
Motorisations essence 187
Motorisations Diesel 188
Motorisation électrique 189
Dimensions 190
Éléments d'identification 190
10Radio Tactile BLUETOOTHPremiers pas 191
Commandes au volant 191
Menus 192
Radio 193
Radio DAB (Digital Audio Broadcasting) 194
Media 195
Téléphone 196
Réglages 198
Questions fréquentes 198
11CITROËN Connect NavPremiers pas 201
Commandes au volant 202
Menus 203
Commandes vocales 204
Navigation 208
Navigation connectée 210
Applications 213
Radio 215
Radio DAB (Digital Audio Broadcasting) 217
Media 217
Téléphone 219
Réglages 221
Questions fréquentes 223
 ■
Index alphabétique
bit.ly/helpPSA
Accès à des vidéos complémentaires

5
Vue d’ensemble
Commandes au volant

1.Commandes d'éclairage extérieur /
Indicateurs de direction / Choix d'un mode
d'affichage du combiné
2. Commandes d'essuie-vitre
/ Lave-vitre /
Ordinateur de bord
3. Palettes de commande de la boîte de
vitesses automatique
4. Commandes du Limiteur de vitesse
/
Régulateur de vitesse
/ Régulateur de vitesse
adaptatif A.
Augmentation / Diminution de la vitesse de
consigne
Affichage et réglage de la consigne de
distance avec le véhicule qui précède
(Régulateur de vitesse adaptatif)
B. Sélection / Désélection du régulateur
C. Marche / Pause de la limitation ou régulation
avec la vitesse de consigne enregistrée
Confirmation du redémarrage du véhicule
après arrêt automatique (Régulateur de
vitesse adaptatif avec fonction Stop & Go)
D. Sélection / Désélection du limiteur
E. Activation de la limitation ou régulation avec
la vitesse de consigne enregistrée
Prise en compte de la vitesse proposée par
la Reconnaissance des panneaux
5. Avertisseur sonore / Airbag frontal conducteur
6. Commandes du système audio
F. Sélection du média précédent
/ suivant
G. Diminution
/ Augmentation du volume sonore
H. Accès au menu Téléphone
Gestion des appels
I. Commandes vocales
Commandes latérales



1. Réglage du site des projecteurs
2. Alerte active de franchissement involontaire
de ligne
3. Alarme
4. Pare-brise chauffant
5. Volant chauffant
6. Pré-conditionnement thermique
7. Commandes de l'affichage tête haute

7
Eco-conduite
Éco-conduite
L'éco-conduite est un ensemble de pratiques au
quotidien qui permet à l'automobiliste d'optimiser
la consommation d'énergie (carburant et/ou
électricité) et l'émission de CO
2 du véhicule.
Optimiser l'utilisation de la boîte de
vitesses
Avec une boîte de vitesses manuelle, démarrer
en douceur et engager, sans attendre, le rapport
de vitesse supérieur. En phase d'accélération,
passer les rapports assez tôt.
Avec une boîte de vitesses automatique,
privilégier le mode automatique. Ne pas
appuyer fortement ni brusquement sur la pédale
d'accélérateur.
L'indicateur de changement de rapport invite à
engager le rapport de vitesse le plus adapté.
Dès que l'indication s'affiche au combiné, la
suivre aussitôt.
Avec une boîte de vitesses automatique,
cet indicateur apparaît uniquement en mode
manuel.
Adopter une conduite souple
Respecter les distances de sécurité entre les
véhicules, utiliser le frein moteur plutôt que la
pédale de frein, appuyer progressivement sur
la pédale d'accélérateur. Ces comportements
contribuent à économiser la consommation
d'énergie, à réduire le rejet de CO
2 et à atténuer
le fond sonore de la circulation. En condition de circulation fluide, sélectionner le
régulateur de vitesse.
Maîtriser l'utilisation des équipements
électriques
Avant de partir, si l'habitacle est surchauffé,
l'aérer en descendant les vitres et en ouvrant les
aérateurs, avant d'utiliser l'air conditionné.
Au-delà de 50
km/h, remonter les vitres et laisser
les aérateurs ouverts.
Penser à utiliser les équipements permettant
de limiter la température dans l'habitacle (ex.
:
occulteur de toit ouvrant, stores).
Couper l'air conditionné, sauf si la régulation est
automatique, dès que la température de confort
désirée est atteinte.
Éteindre les commandes de dégivrage et de
désembuage, si celles-ci ne sont pas gérées
automatiquement.
Arrêter au plus tôt la commande de siège
chauffant.
Adapter l'utilisation des projecteurs et/ou des
feux antibrouillard en fonction des conditions de
visibilité, en respectant la législation en vigueur
dans le pays.
Éviter de faire tourner le moteur, surtout en hiver
(hors conditions hivernales sévères, température
inférieure à -23°C), avant d'engager la première
vitesse. Le véhicule chauffe plus vite en roulant.
En tant que passager, éviter d'enchaîner la
lecture de supports multimédia (ex.
: film,
musique, jeu vidéo) pour participer à la réduction
de la consommation d'énergie. Débrancher les appareils nomades avant de
quitter le véhicule.
Limiter les causes de surconsommation
Répartir les poids sur l'ensemble du véhicule.
Placer les bagages les plus lourds dans le coffre
au plus près des sièges arrière.
Limiter la charge du véhicule et minimiser la
résistance aérodynamique (ex.
: barres de toit,
galerie porte-bagages, porte-vélos, remorque).
Préférer l'utilisation d'un coffre de toit.
Retirer les barres de toit, la galerie porte-
bagages, après utilisation.
Dès la fin de la saison hivernale, retirer
les pneumatiques neige et remonter les
pneumatiques été.
Respecter les consignes d'entretien
Vérifier régulièrement et à froid la pression de
gonflage des pneumatiques, en se référant
à l'étiquette située sur l'entrée de porte, côté
conducteur.
Effectuer cette vérification plus particulièrement
:
–

A
vant un long déplacement.
–

À chaque changement de saison.
–


Après un stationnement prolongé.
Ne pas oublier la roue de secours et les
pneumatiques de la remorque ou de la
caravane.
Entretenir régulièrement le véhicule (ex.

: huile,
filtre à huile, filtre à air, filtre habitacle). Suivre le
calendrier des opérations préconisées dans le
plan d'entretien du constructeur.

9
Instruments de bord

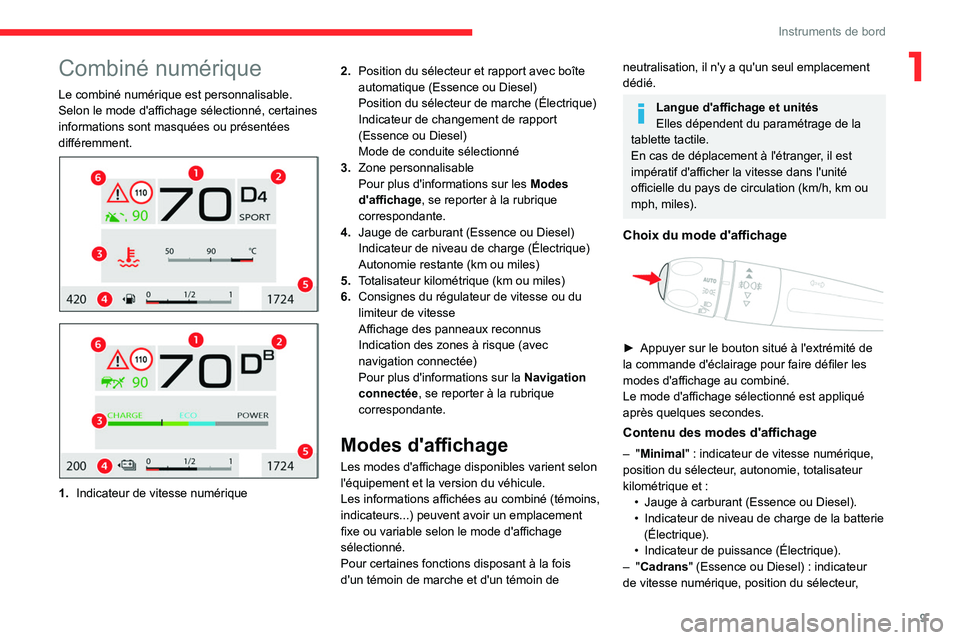

1Combiné numérique
Le combiné numérique est personnalisable.
Selon le mode d'affichage sélectionné, certaines
informations sont masquées ou présentées
différemment.




1. Indicateur de vitesse numérique 2.
Position du sélecteur et rapport avec boîte
automatique (Essence ou Diesel)
Position du sélecteur de marche (Électrique)
Indicateur de changement de rapport
(Essence ou Diesel)
Mode de conduite sélectionné
3. Zone personnalisable
Pour plus d'informations sur les Modes
d'affichage, se reporter à la rubrique
correspondante.
4. Jauge de carburant (Essence ou Diesel)
Indicateur de niveau de charge (Électrique)
Autonomie restante (km ou miles)
5. Totalisateur kilométrique (km ou miles)
6. Consignes du régulateur de vitesse ou du
limiteur de vitesse
Affichage des panneaux reconnus
Indication des zones à risque (avec
navigation connectée)
Pour plus d'informations sur la Navigation
connectée, se reporter à la rubrique
correspondante.
Modes d'affichage
Les modes d'affichage disponibles varient selon
l'équipement et la version du véhicule.
Les informations affichées au combiné (témoins,
indicateurs...) peuvent avoir un emplacement
fixe ou variable selon le mode d'affichage
sélectionné.
Pour certaines fonctions disposant à la fois
d'un témoin de marche et d'un témoin de
neutralisation, il n'y a qu'un seul emplacement
dédié.
Langue d'affichage et unités
Elles dépendent du paramétrage de la
tablette tactile.
En cas de déplacement à l'étranger, il est
impératif d'afficher la vitesse dans l'unité
officielle du pays de circulation (km/h, km ou
mph, miles).
Choix du mode d'affichage

► Appuyer sur le bouton situé à l'extrémité de
la commande d'éclairage pour faire défiler les
modes d'affichage au combiné.
Le mode d'affichage sélectionné est appliqué
après quelques secondes.
Contenu des modes d'affichage
– " Minimal" : indicateur de vitesse numérique,
position du sélecteur, autonomie, totalisateur
kilométrique et : •

Jauge à carburant (Essence ou Diesel).
•


Indicateur de niveau de charge de la batterie
(Électrique).
•


Indicateur de puissance (Électrique).
–


"
Cadrans" (Essence ou Diesel) : indicateur
de vitesse numérique, position du sélecteur,

10
Instruments de bord
autonomie, totalisateur kilométrique, jauge
à carburant, compte-tours et indicateur de
température du liquide de refroidissement.
–
"
Ordinateur de bord " (Essence ou Diesel)
:
indicateur de vitesse numérique, position du
sélecteur, autonomie, totalisateur kilométrique,
jauge à carburant, informations instantanées et
trajet sélectionné (1 ou 2).
–

"
Conduite "
: indicateur de vitesse numérique,
position du sélecteur, autonomie, totalisateur
kilométrique, informations liées aux systèmes
d'aide à la conduite en cours et : •

Jauge à carburant (Essence ou Diesel).
•


Indicateur de niveau de charge de la batterie
(Électrique).
–


"
Navigation" : indicateur de vitesse
numérique, position du sélecteur, autonomie,
totalisateur kilométrique, informations liées à la
navigation en cours (cartographie et consignes)
et : •

Jauge à carburant (Essence ou Diesel).
•


Indicateur de niveau de charge de la batterie
(Électrique).
–


"
Personnel 1" / " Personnel 2" (Électrique)
:
indicateur de vitesse numérique, position du
sélecteur, autonomie, totalisateur kilométrique,
indicateur de niveau de charge de la batterie et
informations sélectionnées par le conducteur.
Paramétrage d'un mode d'affichage
"Personnel"
Avec tablette tactile 10 pouces
► Appuyer sur Réglages dans le
bandeau de la tablette tactile.
►

Sélectionner " OPTIONS".
► Sélection ner "Personnalisation
combiné".
►

Sélectionner " Personnel

1" ou
"Personnel
2".
►

Sélectionner le type d'information à l'aide des
flèches de défilement

:
•

"

Media".
•

"

Ordinateur de bord ".
•

"

Flux".
•

"

Consommation Confort Thermique ".
►

V

alider pour enregistrer et quitter.
L'information s'affiche immédiatement au
combiné si le mode d'affichage correspondant
est sélectionné.
Le type d'information sélectionné dans le
mode "Personnel 1" n'est pas disponible
dans le mode " Personnel
2".
Affichage tête haute
Système projetant un ensemble d'informations
sur une lame transparente dans le champ de
vision du conducteur pour lui permettre de ne
pas quitter la route des yeux.
Affichage en fonctionnement


Une fois le système activé, les informations
regroupées sur l'affichage tête haute sont
:
A. La vitesse du véhicule.
B. Les informations du régulateur/limiteur de
vitesse, les indications de zones à risque
(avec navigation connectée) et, sur véhicule
équipé, les informations de la fonction
Reconnaissance des panneaux.
C. Sur véhicule équipé, les informations de
distance inter-véhicules, de l'aide au maintien
de la position dans la voie et les alertes de
freinage automatique d’urgence.
D. Sur véhicule équipé, les informations de
navigation.
Pour plus d'informations sur la
Navigation, se reporter aux rubriques
décrivant les systèmes audio et télématique.

13
Instruments de bord
1Frein de stationnement électriqueFixe.
Le frein de stationnement électrique est
serré.
Clignotant.
Le serrage / desserrage est défaillant.
Effectuer (1)
: stationner sur un terrain plat (à
l'horizontale).
Avec une boîte de vitesses manuelle, engager
un rapport.
Avec une boîte de vitesses automatique ou un
sélecteur de marche, sélectionner le mode

P
.
Couper le contact et effectuer
(2).
Porte(s) ouverte(s)Fixe, associé à un message localisant
l'ouvrant.
Un signal sonore complète l'alerte si la vitesse
est supérieure à 10
km/h.
Une porte ou le coffre est mal fermé.
Non-bouclage / débouclage des ceinturesFixe ou clignotant, accompagné d'un
signal sonore croissant.
Une ceinture n'a pas été bouclée ou a été
débouclée.
Témoins de couleur orange
Service
Allumé temporairement, accompagné de l'affichage d'un message.
Une ou plusieurs anomalies mineures, sans
témoin spécifique, sont détectées.
Identifier la cause de l'anomalie à l'aide du
message qui s'affiche au combiné. Il est possible de traiter soi-même certaines
anomalies, comme le changement de la pile de
la télécommande.
Pour les autres anomalies, comme la défaillance
du système de détection de sous-gonflage,
effectuer
(3).
Fixe, accompagné de l'affichage d'un
message.
Une ou plusieurs anomalies majeures, sans
témoin spécifique, sont détectées.
Identifier la cause de l'anomalie à l'aide du
message qui s'affiche au combiné, puis
effectuer
(3).
Fixe, accompagné du message "Défaut
frein de parking ".
Le desserrage automatique du frein de
stationnement électrique est indisponible.
Effectuer (2).
Témoin de Service fixe et témoin de la clé d'entretien clignotant puis
fixe.
L'échéance de révision est dépassée.
La révision du véhicule doit être effectuée dès
que possible.
Uniquement avec moteurs Diesel BlueHDi.
FreinageFixe.
Une défaillance mineure du système de
freinage est détectée.
Rouler prudemment.
Effectuer
(3).
Anomalie de fonctionnement (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le véhicule ne peut pas être immobilisé moteur
tournant.
Si les demandes de serrage et de desserrage
manuelles sont inopérantes, la palette de
commande du frein de stationnement électrique
est défaillante.
Les fonctions automatiques doivent être utilisées
en toutes circonstances et sont automatiquement
réactivées en cas de défaillance de la palette.
Effectuer (2).
Fixes, accompagnés du
message "Défaut frein de
parking".
Le frein de stationnement est défaillant, les
fonctions manuelles et automatiques peuvent
être inopérantes.
À l'arrêt, pour immobiliser le véhicule
:
►

T

irer la palette et la maintenir pendant 7 à
15

secondes environ, jusqu’à l'apparition du
témoin au combiné.
Si cette procédure ne fonctionne pas, sécuriser
le véhicule

:
►

Stationner sur un endroit plat.
►


A

vec une boîte de vitesses manuelle,
engager un rapport.
►

A

vec une boîte de vitesses automatique ou
un sélecteur de marche, sélectionner

P
, puis
installer la cale fournie contre l'une des roues.
Puis effectuer

(2).

14
Instruments de bord
Fonctions automatiques désactivées (frein
de stationnement électrique)
Fixe.
Les fonctions "serrage automatique" (à la
coupure du moteur) et "desserrage automatique"
(à l'accélération) sont désactivées.
Si le serrage
/ desserrage automatique n'est plus
possible :
►

Démarrer le moteur
.
►

Serrer
, avec la commande, le frein de
stationnement électrique.
►

Relâcher complètement le pied de la pédale
de frein.
►


Maintenir la commande poussée dans le
sens du desserrage entre 10 et 15

secondes.
►

Relâcher la commande.
►


Appuyer sur la pédale de frein et la maintenir
enfoncée.
►


T

irer la commande dans le sens du serrage
pendant 2
secondes.
►

Relâcher la commande et la pédale de frein.
Antiblocage des roues (ABS)Fixe.
Le système d'antiblocage des roues est
défaillant.
Le véhicule conserve un freinage classique.
Rouler prudemment à allure modérée, puis
effectuer
(3).
Direction assistéeFixe.
La direction assistée est défaillante. Rouler prudemment à allure modérée, puis
effectuer
(3).
Système d'autodiagnostic moteur
(Essence ou Diesel)
Clignotant.
Le système du contrôle moteur est
défaillant.
Risque de destruction du catalyseur.
Effectuer impérativement


(2).
Fixe.
Le système d'antipollution est défaillant.
Le témoin doit s'éteindre au démarrage du
moteur.
Effectuer (3) rapidement.
Fixes.
Une défaillance mineure du
moteur est détectée.
Effectuer (3).
Contrôle dynamique de stabilité (CDS) /
Antipatinage des roues (ASR)
Clignotant.
La régulation du CDS/ASR s'active en
cas de perte d'adhérence ou de trajectoire.
Fixe.
Le système CDS/ASR est défaillant.
Effectuer (3).
Anomalie du frein de secours (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le freinage de secours ne dispose pas des
performances optimales. Si le desserrage automatique est indisponible,
utiliser le desserrage manuel ou effectuer
(3).
Aide au démarrage en penteFixes, accompagnés du message
"Défaut système anti-recul
".
Le système est défaillant.
Effectuer (3).
Contrôle dynamique de stabilité (CDS) /
Antipatinage des roues (ASR)
Fixe.
Le système est désactivé.
Le système CDS/ASR est automatiquement
réactivé au démarrage du véhicule, et à partir
d'environ 50
km/h.
En deçà de 50
km/h, il est possible de le
réactiver manuellement.
Sous-gonflageFixe.
La pression est insuffisante dans une ou
plusieurs roues.
Contrôler la pression des pneumatiques le plus
rapidement possible.
Réinitialiser le système de détection après
ajustement de la pression.
Témoin de sous-gonflage clignotant puis fixe et témoin de
Service fixe.
Le système de surveillance de la pression des
pneumatiques est défaillant.
La détection de sous-gonflage n'est plus
assurée.
