30
Ouvertures
La télécommande est de nouveau complètement
opérationnelle.
Avec Accès et Démarrage Mains Libres
► Insérer la clé mécanique (intégrée dans la télécommande) dans la serrure, pour ouvrir le
véhicule.
► Placer la clé électronique contre le lecteur de secours, situé sur la colonne de direction et la
maintenir jusqu'à la mise du contact.
► Mettre le contact en appuyant sur le bouton "START/STOP".► Avec une boîte de vitesses manuelle,
placer le levier de vitesses au point mort puis
appuyer à fond sur la pédale d'embrayage.
► Avec une boîte de vitesses automatique, depuis le mode P appuyer sur la pédale de frein.
Si le dysfonctionnement persiste après la
réinitialisation, consulter rapidement le réseau
CITROËN ou un atelier qualifié.
Portes
Ouverture
De l'extérieur
► Après déverrouillage du véhicule ou avec la clé électronique de l'Accès et Démarrage Mains
Libres dans la zone de reconnaissance, tirer la
poignée de porte.
De l'intérieur
► Tirer la commande intérieure d'ouverture d'une porte ; cette action déverrouille complètement le véhicule.
Fermeture
Lorsqu'une porte est mal fermée :– moteur tournant ou véhicule roulant (vitesse inférieure à 10 km/h), ce témoin
s'allume, accompagné de l'affichage d'un
message d'alerte pendant quelques secondes.
– véhicule roulant (vitesse supérieure à 10 km/h), le témoin et le message d'alerte sont
complétés par un signal sonore pendant
quelques secondes.
Coffre
Ouverture
► Véhicule déverrouillé ou avec la clé électronique de l'Accès et Démarrage Mains
34
Ouvertures
► Pour ouvrir et fermer le toit ou le rideau d'occultation, utiliser les boutons situés sur la
console de pavillon.
A.Commande du rideau d'occultation
B. Commande du toit ouvrant
Le toit ou le rideau peuvent être manœuvrés
dès la mise du contact (avec un niveau de
charge suffisant de la batterie), moteur tournant,
en mode STOP du Stop & Start, et jusqu'à
45 secondes après la coupure du contact ou après le verrouillage du véhicule.
Précautions
Ne pas passer la tête ni les bras à
travers le toit ouvrant lorsque le véhicule
roule - Risque de blessures graves !
Vérifier que les bagages et accessoires
transportés sur les barres de toit ne
gênent pas les manoeuvres du toit.
Ne pas poser de charges lourdes sur la vitre
mobile du toit ouvrant.
Si le toit ouvrant est mouillé, après une
averse ou le lavage du véhicule, attendre
son séchage complet avant de le manoeuvrer.
Ne pas manoeuvrer le toit ouvrant s'il est
couvert de neige ou de glace - Risque de
détérioration !Pour déneiger ou dégivrer le toit ouvrant,
utiliser uniquement des outils en plastique.
Vérifier régulièrement l'état des joints du
toit ouvrant (présence de poussières,
feuilles mortes...).
En cas de nettoyage du véhicule dans une
station de lavage, vérifier au préalable la
bonne fermeture du toit ouvrant et ne pas
approcher la lance haute pression à moins de
30 centimètres des joints.
Ne jamais quitter le véhicule en laissant
le toit ouvert.
Manœuvres
Lors de l'ouverture complète du toit, la vitre
mobile passe en position entrebâillée, puis
coulisse au-dessus du pavillon. Toutes les
positions intermédiaires sont permises.
Selon la vitesse du véhicule, la position
de l’entrebâillement peut varier pour
améliorer l’acoustique sonore.
Avant d'actionner le bouton de commande du toit ou du rideau, s'assurer
que rien ni personne n'empêche la
manoeuvre.
Faire particulièrement attention aux enfants
pendant la manoeuvre du toit ou du rideau
d'occultation.
En cas de pincement lors de la manipulation
du toit ou du rideau, il faut inverser le
mouvement du toit ou du rideau en appuyant
sur la commande concernée.
Le conducteur doit s'assurer que les
passagers utilisent correctement le toit
ouvrant et le rideau d'occultation.
Dispositif d'antipincement
Si le toit ou le rideau rencontrent un obstacle
pendant leur fermeture, le mouvement est
automatiquement inversé.
Le dispositif d'antipincement du toit est conçu
pour être efficace jusqu'à 120 km/h.
Ouverture / Fermeture
► Pour ouvrir le toit ou le rideau, utiliser la
partie du bouton située vers l' arrière.
► Pour fermer le toit ou le rideau, utiliser la
partie du bouton située vers l' avant.
Fonctionnement des boutons
► Une impulsion au-delà du point de résistance d'un bouton entraîne directement l'ouverture ou
la fermeture complète.
43
Ergonomie et confort

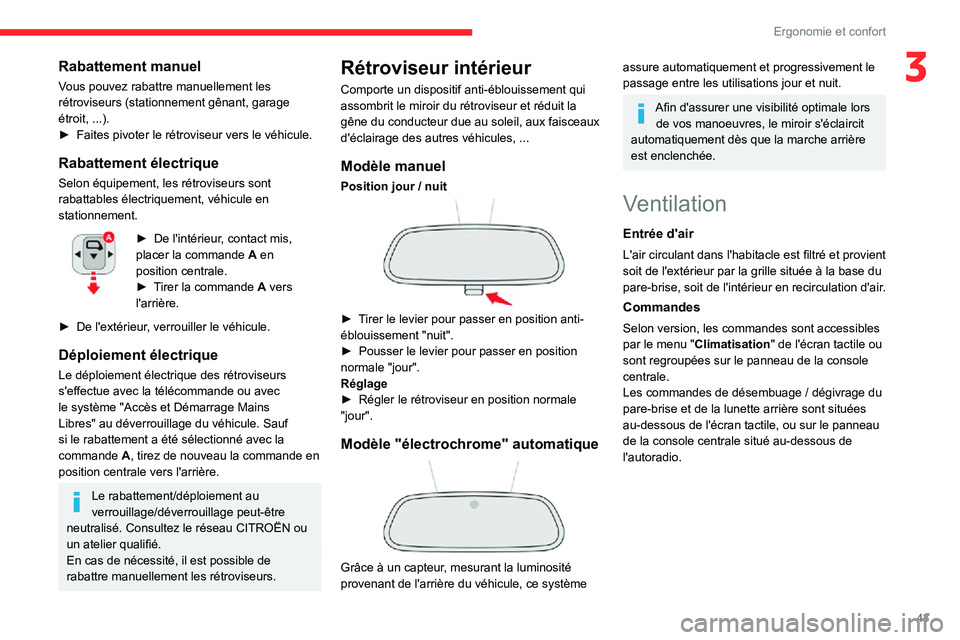

3Rabattement manuel
Vous pouvez rabattre manuellement les
rétroviseurs (stationnement gênant, garage
étroit, ...).
► Faites pivoter le rétroviseur vers le véhicule.
Rabattement électrique
Selon équipement, les rétroviseurs sont
rabattables électriquement, véhicule en
stationnement.
► De l'intérieur, contact mis, placer la commande A en
position centrale.
► Tirer la commande A vers
l'arrière.
► De l'extérieur , verrouiller le véhicule.
Déploiement électrique
Le déploiement électrique des rétroviseurs
s'effectue avec la télécommande ou avec
le système "Accès et Démarrage Mains
Libres" au déverrouillage du véhicule. Sauf
si le rabattement a été sélectionné avec la
commande A, tirez de nouveau la commande en
position centrale vers l'arrière.
Le rabattement/déploiement au
verrouillage/déverrouillage peut-être
neutralisé. Consultez le réseau CITROËN ou
un atelier qualifié.
En cas de nécessité, il est possible de
rabattre manuellement les rétroviseurs.
Rétroviseur intérieur
Comporte un dispositif anti-éblouissement qui
assombrit le miroir du rétroviseur et réduit la
gêne du conducteur due au soleil, aux faisceaux
d'éclairage des autres véhicules, ...
Modèle manuel
Position jour / nuit
► Tirer le levier pour passer en position anti-éblouissement "nuit".► Pousser le levier pour passer en position normale "jour".
Réglage
► Régler le rétroviseur en position normale "jour".
Modèle "électrochrome" automatique
Grâce à un capteur, mesurant la luminosité
provenant de l'arrière du véhicule, ce système
assure automatiquement et progressivement le
passage entre les utilisations jour et nuit.
Afin d'assurer une visibilité optimale lors de vos manoeuvres, le miroir s'éclaircit
automatiquement dès que la marche arrière
est enclenchée.
Ventilation
Entrée d'air
L'air circulant dans l'habitacle est filtré et provient
soit de l'extérieur par la grille située à la base du
pare-brise, soit de l'intérieur en recirculation d'air.
Commandes
Selon version, les commandes sont accessibles
par le menu " Climatisation" de l'écran tactile ou
sont regroupées sur le panneau de la console
centrale.
Les commandes de désembuage / dégivrage du pare-brise et de la lunette arrière sont situées
au-dessous de l'écran tactile, ou sur le panneau
de la console centrale situé au-dessous de
l'autoradio.
46
Ergonomie et confort
Réglage de la température
► Appuyer sur l'une des touches 1 pour
augmenter (rouge) ou diminuer (bleue) la valeur.
La valeur affichée correspond à un niveau de
confort et non à une température précise.
Pour rafraîchir ou réchauffer au
maximum l'habitacle, appuyer sur la
touche de réglage de la température vers le
bas ou vers le haut jusqu'à afficher LO ou HI.
Programme automatique
confort
Activation / Désactivation
► Appuyer sur la touche 5 pour activer ou
désactiver le mode automatique du système d'air
conditionné.
Le système d'air conditionné fonctionne de
manière automatique : en fonction du niveau de confort sélectionné, le système gèrer de manière
optimale la température, le débit et la répartition
de l'air dans l'habitacle.
► Accéder à la page secondaire en appuyant sur la touche 7 pour moduler le programme
automatique confort, en choisissant un des
typages proposés.
"Soft
" : privilégie une douceur optimale et le silence de fonctionnement en limitant le débit
d'air.
"Normal" : offre le meilleur compromis entre confort thermique et silence de fonctionnement
(réglage par défaut).
"Fast
" : privilégie une diffusion d'air dynamique et efficace.
Mode AUTO► Pour changer de typage, appuyer plusieurs fois sur la touche .Le typage est associé au mode AUTO
uniquement. Cependant, à la désactivation du
mode AUTO, la dernière sélection est conservée.
La modification du typage ne réactive pas le
mode AUTO si celui-ci est désactivé.
Par temps froid et moteur froid, afin de
limiter la diffusion d'air froid dans
l'habitacle, le débit d'air évolue
progressivement jusqu'à ce que la valeur de
confort soit atteinte.
En entrant dans le véhicule, si la température
de l'habitacle est beaucoup plus froide
ou plus chaude que la valeur de confort
demandée, il est inutile de modifier la valeur
affichée pour atteindre plus rapidement le
confort souhaité. Le système compense
automatiquement et le plus rapidement
possible l'écart de température.
Réglage du débit d'air
► Appuyer sur l'une des touches 2 (- ou +) pour
diminuer ou augmenter le débit d'air.
Le symbole du débit d'air (hélice) se remplit en
fonction de la demande.
En réduisant le débit d'air au minimum, la
ventilation s'arrête.
"OFF " s'affiche à côté de l'hélice.
Réglage de la répartition
d'air
► Appuyer sur les touches 3 pour moduler la
répartition de l'air dans l'habitacle.
Pare-brise.
Aérateurs centraux et latéraux.
Pieds des occupants.
Chaque appui sur une touche active ou
désactive la fonction.
Les 3 touches peuvent être activées simultanément. Dans ce cas, les flux
d'air des aérateurs centraux et latéraux et
ceux des pieds des occupants sont favorisés.
Marche / Arrêt de l'air
conditionné
L'air conditionné est prévu pour fonctionner
efficacement en toutes saisons, vitres fermées.
Il permet :– En été, d'abaisser la température.– En hiver, au-dessus de 3°C, d'augmenter l'efficacité du désembuage.► Appuyer sur le bouton 4 pour mettre en marche / arrêter l’air conditionné.
50
Ergonomie et confort
L'appareil à recharger doit être compatible avec
la norme Qi, de par sa conception ou à l'aide
d'un étui ou coque compatible.
La zone de charge est signalée par le
symbole Qi.La charge fonctionne moteur tournant et en
mode STOP du Stop & Start.
La charge est gérée par le smartphone.
Avec l'Accès et Démarrage Mains Libres,
le fonctionnement du chargeur peut être
momentanément perturbé à l'ouverture d'une
porte ou à la demande de coupure du contact.
Recharge
► Zone de charge dégagée, déposer un appareil en son centre.
Dès que l'appareil est détecté, le voyant du
chargeur s'allume en vert. Il reste allumé
pendant toute la durée du chargement de la
batterie.
Le système n'est pas conçu pour
recharger plusieurs appareils
simultanément.
Ne pas laisser d'objet métallique (pièces
de monnaie, clés, télécommande du
véhicule...) dans la zone de charge pendant
la recharge d'un appareil - Risque de surchauffe ou d'interruption de la recharge !
Contrôle de fonctionnement
L'état du voyant permet de suivre le
fonctionnement du chargeur.
État du voyant Signification
Éteint Moteur éteint.
Pas d'appareil compatible
détecté.
Charge terminée.
Vert fixe Détection d'un appareil
compatible.
Charge en cours.
Orange
clignotant Détection d'un objet
étranger dans la zone de
charge.
Appareil mal centré dans
la zone de charge.
Orange fixe Dysfonctionnement de
la jauge de charge de
l'appareil.
Température trop élevée
de la batterie de l'appareil.
Dysfonctionnement du
chargeur.
Si le voyant est allumé en orange :
– enlever l'appareil puis le replacer au centre de la zone de charge.
ou
– enlever l'appareil et faire un nouvel essai un quart d'heure plus tard.
Si le problème persiste, faire vérifier le système
par le réseau CITROËN ou par un atelier
qualifié.
Prise USB
La prise USB est située dans le rangement
central.
Elle permet de brancher un équipement nomade
ou une clé USB.
Elle lit les fichiers audio transmis à votre
système audio, pour diffusion via les haut-
parleurs du véhicule.
Vous pouvez gérer ces fichiers avec les
commandes au volant ou celles de l'écran tactile.
55
Ergonomie et confort
3Eteint en permanence.
Eclairage permanent.
Avec le mode "éclairage permanent", la durée
d'allumage varie, suivant le contexte :
– contact coupé, environ dix minutes,– en mode économie d'énergie, environ trente secondes,– moteur tournant, sans limite.
Quand le plafonnier avant est en position
"éclairage permanent", le plafonnier
arrière s'allumera également, sauf si ce
dernier est en position "éteint en
permanence".
Pour éteindre le plafonnier arrière, mettez-le
en position "éteint en permanence".
Lecteurs de carte avant et
arrière
► Contact mis, actionnez l'interrupteur
correspondant.
Faites attention à ne rien mettre en
contact avec les plafonniers.
Éclairage d'ambiance
L'allumage tamisé des éclairages de l'habitacle
améliore la visibilité dans le véhicule en cas de
faible luminosité.
De nuit, l'éclairage d'ambiance s'allume / s'éteint automatiquement, dès que les feux de position sont allumés / éteints.
Éclairage du coffre
Il s'allume automatiquement à l'ouverture et
s'éteint automatiquement à la fermeture du
coffre.
Vous disposez de différents temps d'allumage :
– contact coupé, environ dix minutes,– en mode économie d'énergie, environ trente secondes,– moteur tournant, sans limite.
57

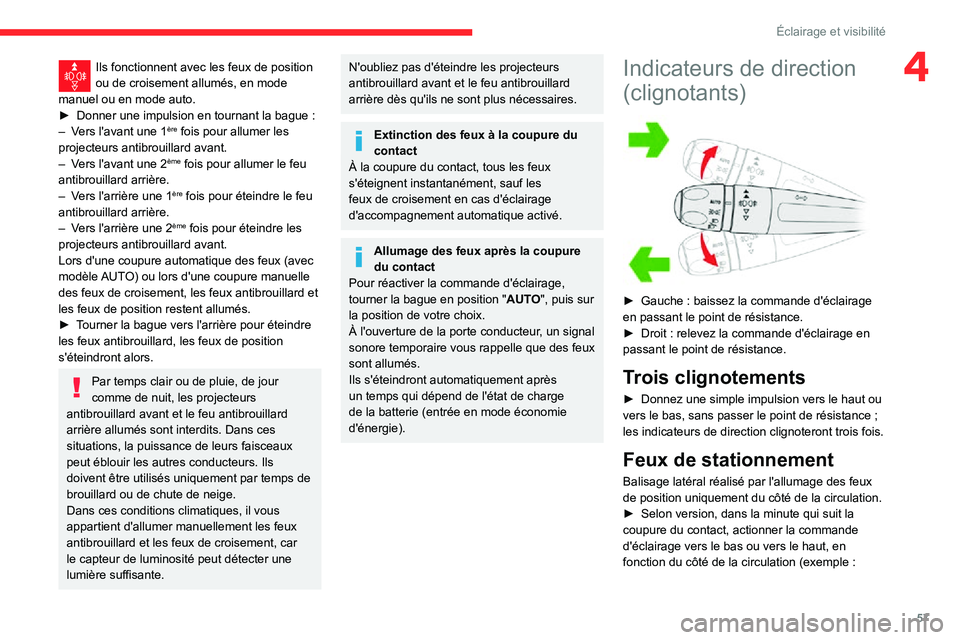

Éclairage et visibilité
4Ils fonctionnent avec les feux de position ou de croisement allumés, en mode
manuel ou en mode auto.
► Donner une impulsion en tournant la bague :– Vers l'avant une 1ère fois pour allumer les
projecteurs antibrouillard avant.
– Vers l'avant une 2ème fois pour allumer le feu
antibrouillard arrière.
– Vers l'arrière une 1ère fois pour éteindre le feu
antibrouillard arrière.
– Vers l'arrière une 2ème fois pour éteindre les
projecteurs antibrouillard avant.
Lors d'une coupure automatique des feux (avec
modèle AUTO) ou lors d'une coupure manuelle
des feux de croisement, les feux antibrouillard et
les feux de position restent allumés.
► Tourner la bague vers l'arrière pour éteindre les feux antibrouillard, les feux de position
s'éteindront alors.
Par temps clair ou de pluie, de jour
comme de nuit, les projecteurs
antibrouillard avant et le feu antibrouillard
arrière allumés sont interdits. Dans ces
situations, la puissance de leurs faisceaux
peut éblouir les autres conducteurs. Ils
doivent être utilisés uniquement par temps de
brouillard ou de chute de neige.
Dans ces conditions climatiques, il vous
appartient d'allumer manuellement les feux
antibrouillard et les feux de croisement, car
le capteur de luminosité peut détecter une
lumière suffisante.
N'oubliez pas d'éteindre les projecteurs
antibrouillard avant et le feu antibrouillard
arrière dès qu'ils ne sont plus nécessaires.
Extinction des feux à la coupure du
contact
À la coupure du contact, tous les feux
s'éteignent instantanément, sauf les
feux de croisement en cas d'éclairage
d'accompagnement automatique activé.
Allumage des feux après la coupure
du contact
Pour réactiver la commande d'éclairage,
tourner la bague en position "AUTO", puis sur
la position de votre choix.
À l'ouverture de la porte conducteur, un signal
sonore temporaire vous rappelle que des feux
sont allumés.
Ils s'éteindront automatiquement après
un temps qui dépend de l'état de charge
de la batterie (entrée en mode économie
d'énergie).
Indicateurs de direction
(clignotants)
► Gauche : baissez la commande d'éclairage en passant le point de résistance.► Droit : relevez la commande d'éclairage en passant le point de résistance.
Trois clignotements
► Donnez une simple impulsion vers le haut ou vers le bas, sans passer le point de résistance ;
les indicateurs de direction clignoteront trois fois.
Feux de stationnement
Balisage latéral réalisé par l'allumage des feux
de position uniquement du côté de la circulation.
► Selon version, dans la minute qui suit la coupure du contact, actionner la commande
d'éclairage vers le bas ou vers le haut, en
fonction du côté de la circulation (exemple :
67

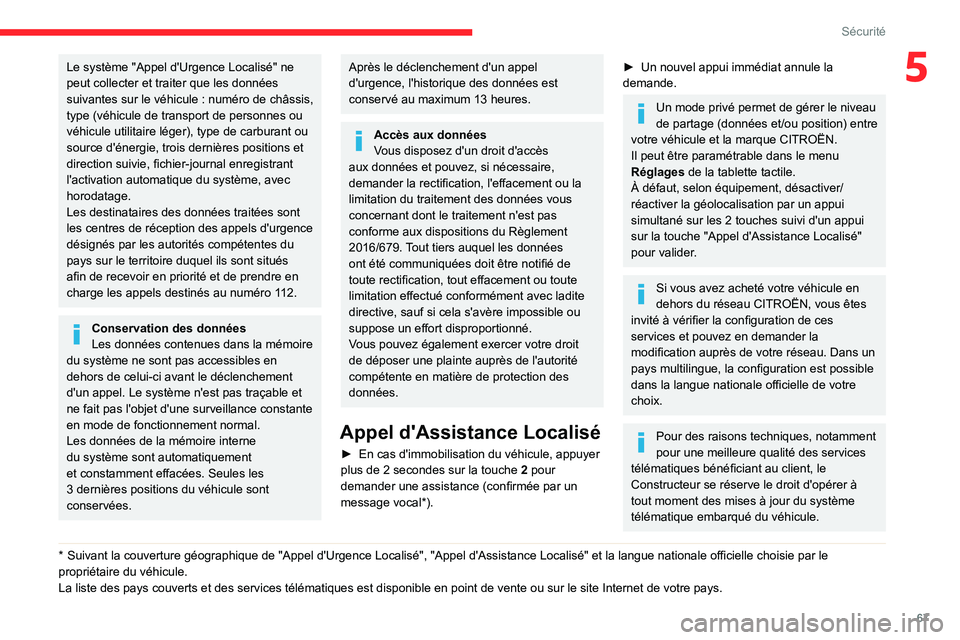

Sécurité
5Le système "Appel d'Urgence Localisé" ne
peut collecter et traiter que les données
suivantes sur le véhicule : numéro de châssis, type (véhicule de transport de personnes ou
véhicule utilitaire léger), type de carburant ou
source d'énergie, trois dernières positions et
direction suivie, fichier-journal enregistrant
l'activation automatique du système, avec
horodatage.
Les destinataires des données traitées sont
les centres de réception des appels d'urgence
désignés par les autorités compétentes du
pays sur le territoire duquel ils sont situés
afin de recevoir en priorité et de prendre en
charge les appels destinés au numéro 112.
Conservation des données
Les données contenues dans la mémoire
du système ne sont pas accessibles en
dehors de celui-ci avant le déclenchement
d'un appel. Le système n'est pas traçable et
ne fait pas l'objet d'une surveillance constante
en mode de fonctionnement normal.
Les données de la mémoire interne
du système sont automatiquement
et constamment effacées. Seules les
3 dernières positions du véhicule sont conservées.
* Suivant la couvert ure géographique de "Appel d'Urgence Localisé", "Appel d'Assistance Localisé" et la langue nationale officielle choisie par le propriétaire du véhicule.
La liste des pays couverts et des services télématiques est disponible en point de vente ou sur le site Internet de votre pays.
Après le déclenchement d'un appel
d'urgence, l'historique des données est
conservé au maximum 13 heures.
Accès aux données
Vous disposez d'un droit d'accès
aux données et pouvez, si nécessaire,
demander la rectification, l'effacement ou la
limitation du traitement des données vous
concernant dont le traitement n'est pas
conforme aux dispositions du Règlement
2016/679. Tout tiers auquel les données
ont été communiquées doit être notifié de
toute rectification, tout effacement ou toute
limitation effectué conformément avec ladite
directive, sauf si cela s'avère impossible ou
suppose un effort disproportionné.
Vous pouvez également exercer votre droit
de déposer une plainte auprès de l'autorité
compétente en matière de protection des
données.
Appel d'Assistance Localisé
► En cas d'immobilisation du véhicule, appuyer plus de 2 secondes sur la touche 2 pour
demander une assistance (confirmée par un
message vocal *).
► Un nouvel appui immédiat annule la demande.
Un mode privé permet de gérer le niveau
de partage (données et/ou position) entre
votre véhicule et la marque CITROËN.
Il peut être paramétrable dans le menu
Réglages de la tablette tactile.
À défaut, selon équipement, désactiver/
réactiver la géolocalisation par un appui
simultané sur les 2 touches suivi d'un appui sur la touche "Appel d'Assistance Localisé"
pour valider.
Si vous avez acheté votre véhicule en
dehors du réseau CITROËN, vous êtes
invité à vérifier la configuration de ces
services et pouvez en demander la
modification auprès de votre réseau. Dans un
pays multilingue, la configuration est possible
dans la langue nationale officielle de votre
choix.
Pour des raisons techniques, notamment
pour une meilleure qualité des services
télématiques bénéficiant au client, le
Constructeur se réserve le droit d'opérer à
tout moment des mises à jour du système
télématique embarqué du véhicule.
