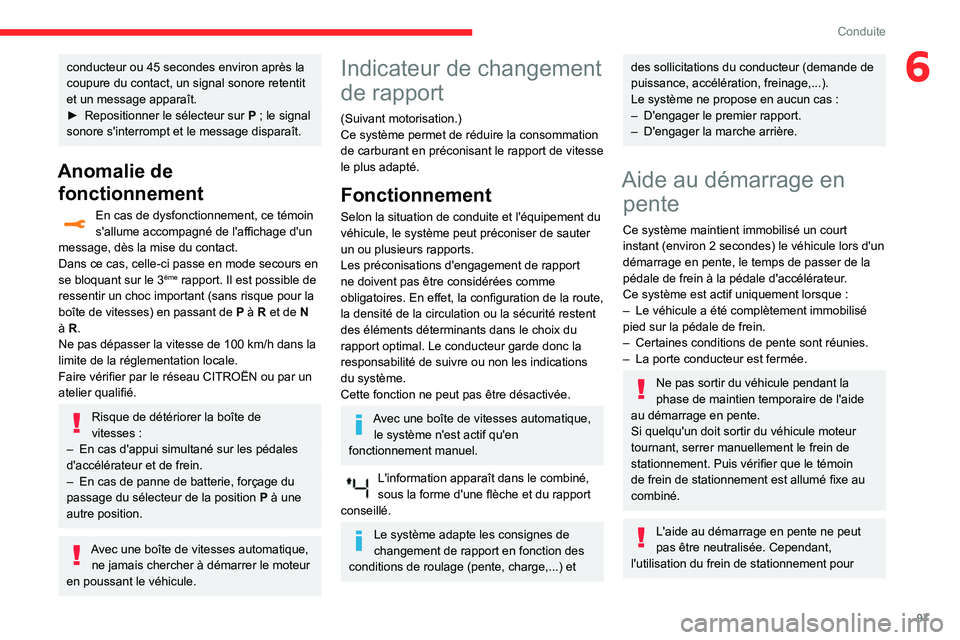

97
Conduite
6conducteur ou 45 secondes environ après la coupure du contact, un signal sonore retentit
et un message apparaît.
► Repositionner le sélecteur sur P ; le signal sonore s'interrompt et le message disparaît.
Anomalie de
fonctionnement
En cas de dysfonctionnement, ce témoin s'allume accompagné de l'affichage d'un
message, dès la mise du contact.
Dans ce cas, celle-ci passe en mode secours en
se bloquant sur le 3
ème rapport. Il est possible de ressentir un choc important (sans risque pour la boîte de vitesses) en passant de P à R et de N
à R.
Ne pas dépasser la vitesse de 100 km/h dans la limite de la réglementation locale.
Faire vérifier par le réseau CITROËN ou par un
atelier qualifié.
Risque de détériorer la boîte de
vitesses :– En cas d'appui simultané sur les pédales d'accélérateur et de frein.– En cas de panne de batterie, forçage du passage du sélecteur de la position P à une
autre position.
Avec une boîte de vitesses automatique, ne jamais chercher à démarrer le moteur
en poussant le véhicule.
Indicateur de changement
de rapport
(Suivant motorisation.)
Ce système permet de réduire la consommation
de carburant en préconisant le rapport de vitesse
le plus adapté.
Fonctionnement
Selon la situation de conduite et l'équipement du
véhicule, le système peut préconiser de sauter
un ou plusieurs rapports.
Les préconisations d'engagement de rapport
ne doivent pas être considérées comme
obligatoires. En effet, la configuration de la route,
la densité de la circulation ou la sécurité restent
des éléments déterminants dans le choix du
rapport optimal. Le conducteur garde donc la
responsabilité de suivre ou non les indications
du système.
Cette fonction ne peut pas être désactivée.
Avec une boîte de vitesses automatique, le système n'est actif qu'en
fonctionnement manuel.
L'information apparaît dans le combiné, sous la forme d'une flèche et du rapport
conseillé.
Le système adapte les consignes de
changement de rapport en fonction des
conditions de roulage (pente, charge,...) et
des sollicitations du conducteur (demande de
puissance, accélération, freinage,...).
Le système ne propose en aucun cas :– D'engager le premier rapport.– D'engager la marche arrière.
Aide au démarrage en pente
Ce système maintient immobilisé un court instant (environ 2 secondes) le véhicule lors d'un démarrage en pente, le temps de passer de la
pédale de frein à la pédale d'accélérateur.
Ce système est actif uniquement lorsque :– Le véhicule a été complètement immobilisé pied sur la pédale de frein.– Certaines conditions de pente sont réunies.– La porte conducteur est fermée.
Ne pas sortir du véhicule pendant la
phase de maintien temporaire de l'aide
au démarrage en pente.
Si quelqu'un doit sortir du véhicule moteur
tournant, serrer manuellement le frein de
stationnement. Puis vérifier que le témoin
de frein de stationnement est allumé fixe au
combiné.
L'aide au démarrage en pente ne peut
pas être neutralisée. Cependant,
l'utilisation du frein de stationnement pour
99
Conduite
6risque de blessure lié à un redémarrage
automatique du moteur.
Conduite sur chaussée inondée
Avant d'engager le véhicule dans une
zone inondée, il est fortement recommandé
de neutraliser le Stop & Start.
Pour plus d'informations sur les Conseils de
conduite , notamment sur chaussée inondée,
se reporter à la rubrique correspondante.
Fonctionnement
Principales conditions de fonctionnement
– La porte conducteur doit être fermée.– La ceinture de sécurité conducteur doit être bouclée.– L’état de charge de la batterie doit être suffisant.
– La température du moteur doit être dans une plage de fonctionnement nominale.– La température extérieure doit être comprise entre 0 et 35 °C.
Mise en veille du moteur (mode
STOP)
Le moteur se met automatiquement en veille
dès que le conducteur manifeste l'intention de
s'arrêter.
– Avec une boîte de vitesses manuelle : levier de vitesses au point mort et pédale d'embrayage
relâchée.
– Avec une boîte de vitesses automatique:
sélecteur de vitesses en positon D ou M, pédale
de frein enfoncée jusqu'à l'arrêt du véhicule ou
sélecteur de vitesses en position N, véhicule à
l'arrêt.
Compteur de temps
Un compteur de temps cumule les durées de
mise en veille au cours du trajet. Il se remet à
zéro à chaque mise du contact.
Cas particuliers
Le moteur ne se met pas en veille si toutes
les conditions de fonctionnement ne sont pas
respectées et dans les cas suivants.
– Forte pente (montante ou descendante).– Vitesse du véhicule n'ayant pas dépassé 10 km/h après un premier démarrage (avec la clé ou le bouton START/STOP).– Maintien nécessaire pour le confort thermique dans l'habitacle.– Désembuage actif.– Assistance au freinage en cours d'utilisation.Dans ces cas, ce témoin clignote quelques secondes, puis s'éteint.
Après un redémarrage du moteur, le
mode STOP est indisponible tant que le
véhicule n'a pas atteint la vitesse de 8 km/h.
En manœuvre de stationnement, le
mode STOP est indisponible pendant les
quelques secondes qui suivent le
désengagement de la marche arrière ou la
rotation du volant.
Redémarrage du moteur (mode
START)
Le moteur redémarre automatiquement dès que
le conducteur manifeste l'intention de repartir.
► Avec une boîte de vitesses manuelle : pédale d'embrayage complètement enfoncée.► Avec une boîte de vitesses automatique :• Sélecteur en position D ou M : pédale de frein relâchée.• Sélecteur en position N, pédale de frein relâchée : sélecteur placé sur D ou M.• Sélecteur en position P, pédale de frein
enfoncée : sélecteur placé sur R, N, D ou M.• Marche arrière engagée.
Cas particuliers
Le moteur redémarre automatiquement si
toutes les conditions de fonctionnement sont de
nouveau respectées et dans les cas suivants.
– Vitesse du véhicule dépassant 3 km/h.– Certaines conditions ponctuelles (assistance au freinage, réglage de l'air conditionné...).
100
Conduite
Dans ces cas, ce témoin clignote quelques secondes, puis s'éteint.
Anomalies de fonctionnement
En cas de dysfonctionnement, le voyant de la
touche clignote quelques instants, puis s'allume
de manière permanente.
Faire vérifier le véhicule par le réseau CITROËN
ou par un atelier qualifié.
Le véhicule cale en mode STOP
Tous les témoins du combiné s'allument dans ce
cas d'anomalie.
► Couper le contact puis redémarrer le moteur avec la clé ou avec le bouton " START/STOP".
La fonction Stop & Start requiert une batterie 12 V de technologie et caractéristiques spécifiques.
Toute intervention sur la batterie doit être
réalisée exclusivement dans le réseau
CITROËN ou dans un atelier qualifié.
Détection de
sous-gonflage
Ce système contrôle automatiquement la
pression des pneumatiques en roulant.
Il compare les informations données par les
capteurs de vitesse de roues à des valeurs de
référence qui doivent être réinitialisées après
chaque réajustement de la pression des
pneumatiques ou un changement de roue .
Le système déclenche une alerte dès qu'il
détecte la baisse de pression de gonflage d'un
ou plusieurs pneumatiques.
La détection de sous-gonflage ne
remplace pas la vigilance du conducteur.
Ce système ne dispense pas de contrôler la
pression de gonflage des pneumatiques (y
compris celle de la roue de secours) ainsi
qu'avant un long trajet.
Rouler en situation de sous-gonflage,
notamment en conditions sévérisées (forte
charge, vitesse élevée, long trajet) :– Dégrade la tenue de route.– Allonge les distances de freinage.– Provoque l'usure prématurée des pneumatiques.– Augmente la consommation de carburant.
Les valeurs de pression de gonflage
prescrites pour le véhicule sont reportées
sur l'étiquette de pression des pneumatiques.
Pour plus d'informations sur les Éléments
d'identification , se reporter à la rubrique
correspondante.
Contrôle de la pression des
pneumatiques
Ce contrôle doit être effectué "à froid"
(véhicule à l'arrêt depuis 1 h ou après un
trajet inférieur à 10 km effectué à vitesse modérée).Dans le cas contraire, ajouter 0,3 bar aux valeurs indiquées sur l'étiquette.
Chaînes à neige
Le système ne doit pas être réinitialisé
après montage ou démontage des chaînes
à neige.
Alerte de sous-gonflage
Elle est signalée par l'allumage fixe de ce témoin, accompagné d'un signal sonore
et, selon équipement, de l'affichage d'un
message.
► Réduire immédiatement la vitesse, éviter les coups de volant et tout freinage brusque.► S'arrêter dès que les conditions de circulation le permettent.
La perte de pression détectée n'entraîne
pas toujours une déformation visible du
pneumatique.
Ne pas se contenter du seul contrôle visuel.
► À l'aide d'un compresseur , par exemple celui du kit de dépannage provisoire de pneumatique, contrôler à froid la pression des 4 pneumatiques.► S'il n'est pas possible d'effectuer ce contrôle immédiatement, rouler prudemment à vitesse
réduite.

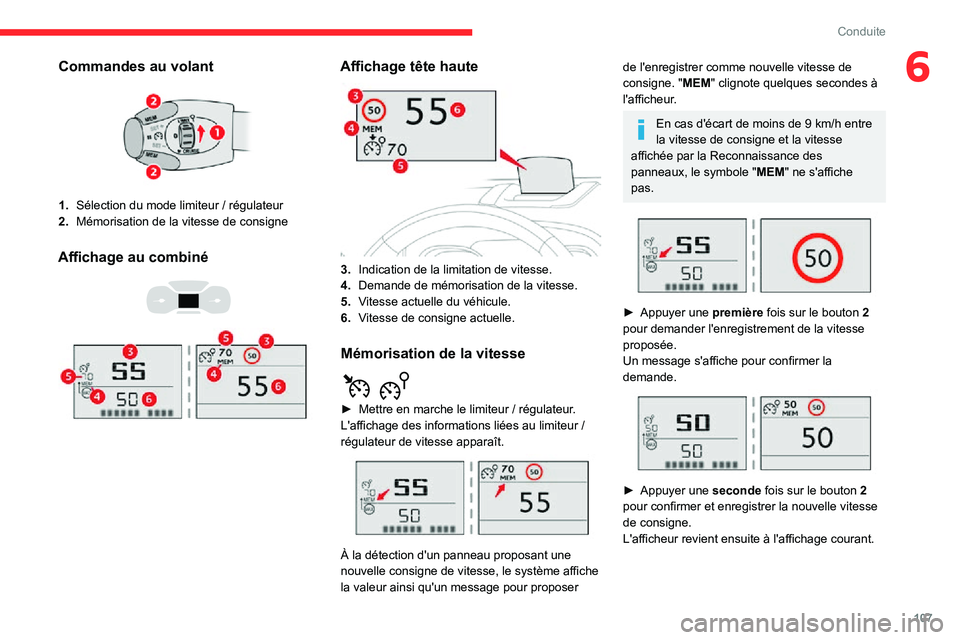

107
Conduite
6Commandes au volant
1.Sélection du mode limiteur / régulateur
2.Mémorisation de la vitesse de consigne
Affichage au combiné
Affichage tête haute
3.Indication de la limitation de vitesse.
4. Demande de mémorisation de la vitesse.
5. Vitesse actuelle du véhicule.
6. Vitesse de consigne actuelle.
Mémorisation de la vitesse
► Mettre en marche le limiteur / régulateur.L'affichage des informations liées au limiteur /
régulateur de vitesse apparaît.
À la détection d'un panneau proposant une
nouvelle consigne de vitesse, le système affiche
la valeur ainsi qu'un message pour proposer
de l'enregistrer comme nouvelle vitesse de
consigne. "MEM" clignote quelques secondes à
l'afficheur.
En cas d'écart de moins de 9 km/h entre la vitesse de consigne et la vitesse
affichée par la Reconnaissance des
panneaux, le symbole " MEM" ne s'affiche
pas.
► Appuyer une première fois sur le bouton 2
pour demander l'enregistrement de la vitesse
proposée.
Un message s'affiche pour confirmer la
demande.
► Appuyer une seconde fois sur le bouton 2
pour confirmer et enregistrer la nouvelle vitesse
de consigne.
L'afficheur revient ensuite à l'affichage courant.
108
Conduite
Limiteur de vitesse
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre.
Ce système empêche le véhicule de dépasser la vitesse programmée par le
conducteur (vitesse de consigne).
La mise en marche du limiteur de vitesse est
manuelle.
La vitesse de consigne minimale est de 30 km/h.La valeur de la vitesse de consigne reste en
mémoire à la coupure du contact.
Commande au volant
1. ON (position LIMIT) / OFF (position 0)
2. Diminution de la vitesse de consigne
3. Augmentation de la vitesse de consigne
4.
Mise en pause / Reprise de la limitation avec la vitesse de consigne précédemment
enregistrée 5.
Selon version :Affichage des seuils de vitesse enregistrés
avec la Mémorisation des vitesses
ou
Prise en compte de la vitesse proposée par
la Reconnaissance des panneaux (affichage
MEM)
Pour plus d'informations sur la Mémorisation
des vitesses ou sur la Reconnaissance
des panneaux, se reporter aux rubriques
correspondantes.
Affichages au combiné
Affichage tête haute
6. Indication de sélection du mode limiteur
7.
Indication de marche / pause de la limitation
8. Valeur de la vitesse de consigne programmée
9. Vitesse proposée par la Reconnaissance des
panneaux
Mise en marche / Pause
► Tourner la molette 1 sur la position "LIMIT" pour sélectionner le mode limiteur ; la fonction est en pause.
11 0
Conduite
sur l'une des touches de modification de la
vitesse de consigne, un changement très
rapide de la vitesse du véhicule peut survenir.
En cas de forte descente, le régulateur
de vitesse n'empêche pas le véhicule de
dépasser la vitesse de consigne. Freiner si
nécessaire pour maîtriser l'allure du véhicule.
En cas de forte montée ou de remorquage,
la vitesse de consigne peut ne pas être
atteinte ou maintenue.
Dépassement de la vitesse de
consigne
En appuyant sur la pédale d'accélérateur, il
est possible de dépasser momentanément la
vitesse de consigne (la vitesse programmée
affichée clignote).
Pour revenir à la vitesse de consigne,
relâcher la pédale d'accélérateur (lorsque
cette vitesse est de nouveau atteinte,
l'affichage de la vitesse redevient fixe).
Limites de fonctionnement
Ne jamais utiliser le système dans les
situations suivantes :– En zone urbaine avec piétons risquant de traverser la voie.– En circulation dense.– Sur route sinueuse ou escarpée.– Sur chaussée glissante ou inondée.– En cas de conditions météorologiques défavorables.
– Conduite sur un anneau de vitesse.– Roulage sur un banc à rouleaux.– Utilisation de chaînes à neige, d'enveloppes antidérapantes ou de
pneumatiques cloutés.
Régulateur de vitesse
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre
et aux Recommandations particulières de la
régulation de vitesse.
Ce système maintient automatiquement la vitesse du véhicule à la valeur de
croisière programmée par le conducteur (vitesse
de consigne), sans action sur la pédale
d'accélérateur.
La mise en marche du régulateur de vitesse est
manuelle.
Elle nécessite une vitesse minimale du véhicule
de 40 km/h.Avec une boîte de vitesses manuelle, le
troisième rapport au minimum doit être engagé.
Avec une boîte de vitesses automatique, le
mode D ou le deuxième rapport au minimum en mode M doit être engagé.
Quel que soit le type de boîte de
vitesses, la régulation reste active après
un changement de rapport sur les
motorisations équipées du Stop & Start.
La coupure du contact annule toute
vitesse de consigne.
Commande au volant
1.ON (position CRUISE) / OFF
2. Activation de la régulation à la vitesse actuelle / Diminution de la vitesse de consigne
3. Activation de la régulation à la vitesse
actuelle / Augmentation de la vitesse de consigne
4.
Mise en pause / Reprise de la régulation avec la vitesse de consigne précédemment
enregistrée
5.
Selon version :Affichage des seuils de vitesse enregistrés
avec la Mémorisation des vitesses
ou
Prise en compte de la vitesse proposée par
la Reconnaissance des panneaux (affichage
MEM)
111
Conduite
6Pour plus d'informations sur la Mémorisation
des vitesses ou sur la Reconnaissance
des panneaux, se reporter aux rubriques
correspondantes.
Affichage au combiné
Affichage tête haute
6. Indication de sélection du mode régulateur 7.
Indication de pause / reprise de la régulation
8.
Valeur de la vitesse de consigne programmée
9. Vitesse proposée par la Reconnaissance des
panneaux
Mise en marche / Pause
► Tourner la molette 1 sur la position "CRUISE" pour sélectionner le mode régulateur ; la fonction est en pause.
► Appuyer sur la touche 2 ou 3 pour activer
le régulateur et enregistrer une vitesse de
consigne, dès que la vitesse du véhicule atteint
le niveau souhaité ; la vitesse actuelle du véhicule devient la vitesse de consigne.► Relâcher la pédale d'accélérateur .► L'appui sur la touche 4 permet d'interrompre
momentanément la fonction (pause).
► Un nouvel appui sur la touche 4 permet de
remettre en marche le régulateur (ON).
Modification de la vitesse de
croisière (consigne)
Le régulateur de vitesse doit être actif.
Pour modifier la valeur de vitesse de croisière à
partir de la vitesse actuelle du véhicule :► Par paliers de +/- 1 km/h, faire des appuis courts successifs sur la touche 2 ou 3.► En continu, par paliers de +/- 5 km/h, faire un appui maintenu sur la touche 2 ou 3.
L'appui maintenu prolongé sur la touche 2 ou 3 entraîne une modification
très rapide de la vitesse de votre véhicule.
Par prudence, il est recommandé de
retenir une vitesse de consigne assez
proche de la vitesse actuelle de votre
véhicule, afin d'éviter toute accélération ou
décélération brutale du véhicule.
Pour modifier la valeur de vitesse de croisière
à l'aide des seuils de vitesse mémorisés et de
l'écran tactile :
► appuyez sur la touche 5 pour afficher les six
seuils de vitesse mémorisés,
► appuyez sur la touche correspondant au seuil de vitesse retenu.
Ce seuil devient la nouvelle vitesse de croisière.
Pour modifier la valeur de vitesse de
croisière à partir de la vitesse proposée par
la Reconnaissance des panneaux affichée au
combiné :► Appuyer une première fois sur la touche 5 ;
un message s'affiche pour confirmer la demande
de mémorisation.
► Appuyer une seconde fois sur la touche 5
pour enregistrer la vitesse proposée.
La valeur s'affiche aussitôt comme nouvelle
consigne au combiné.

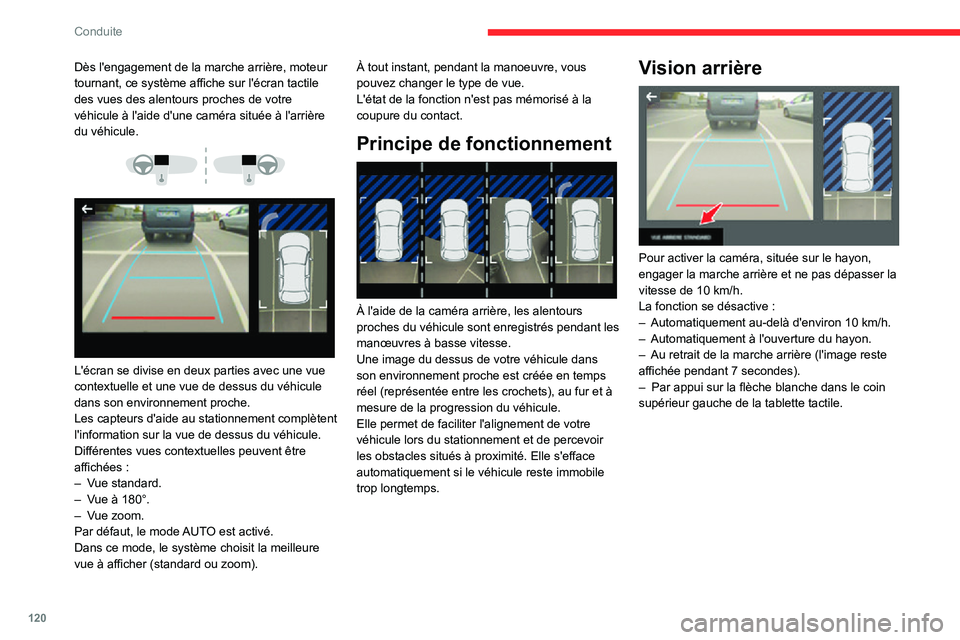

120
Conduite
Dès l'engagement de la marche arrière, moteur
tournant, ce système affiche sur l'écran tactile
des vues des alentours proches de votre
véhicule à l'aide d'une caméra située à l'arrière
du véhicule.
L'écran se divise en deux parties avec une vue
contextuelle et une vue de dessus du véhicule
dans son environnement proche.
Les capteurs d'aide au stationnement complètent
l'information sur la vue de dessus du véhicule.
Différentes vues contextuelles peuvent être
affichées :– Vue standard.– Vue à 180°.– Vue zoom.Par défaut, le mode AUTO est activé.
Dans ce mode, le système choisit la meilleure
vue à afficher (standard ou zoom).À tout instant, pendant la manoeuvre, vous
pouvez changer le type de vue.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
Principe de fonctionnement
À l'aide de la caméra arrière, les alentours
proches du véhicule sont enregistrés pendant les
manœuvres à basse vitesse.
Une image du dessus de votre véhicule dans
son environnement proche est créée en temps
réel (représentée entre les crochets), au fur et à
mesure de la progression du véhicule.
Elle permet de faciliter l'alignement de votre
véhicule lors du stationnement et de percevoir
les obstacles situés à proximité. Elle s'efface
automatiquement si le véhicule reste immobile
trop longtemps.
Vision arrière
Pour activer la caméra, située sur le hayon,
engager la marche arrière et ne pas dépasser la
vitesse de 10 km/h.La fonction se désactive :– Automatiquement au-delà d'environ 10
km/h.– Automatiquement à l'ouverture du hayon.– Au retrait de la marche arrière (l'image reste affichée pendant 7 secondes).– Par appui sur la flèche blanche dans le coin supérieur gauche de la tablette tactile.
