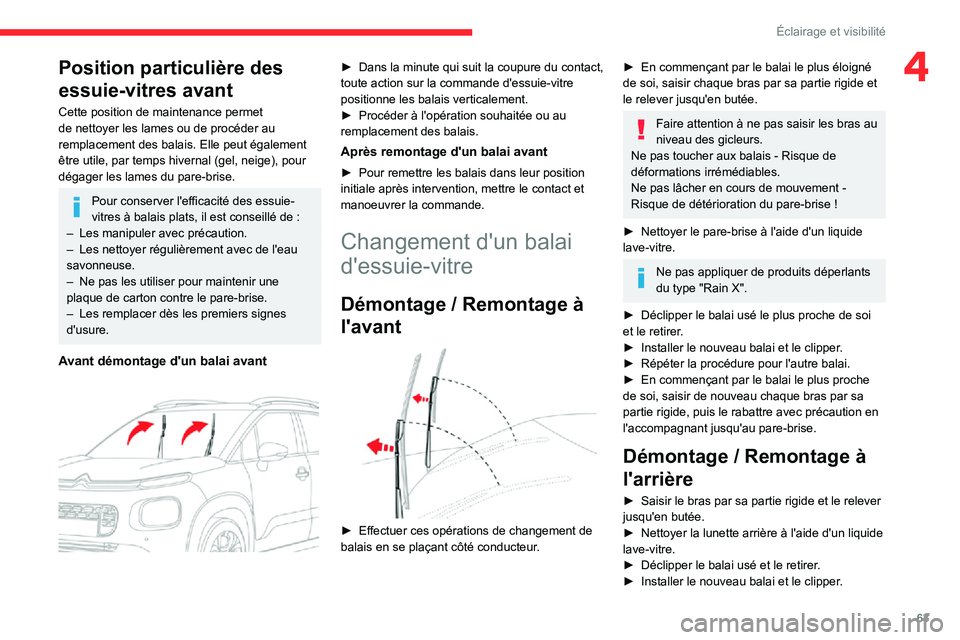

63
Éclairage et visibilité
4Position particulière des
essuie-vitres avant
Cette position de maintenance permet
de nettoyer les lames ou de procéder au
remplacement des balais. Elle peut également
être utile, par temps hivernal (gel, neige), pour
dégager les lames du pare-brise.
Pour conserver l'efficacité des essuie-vitres à balais plats, il est conseillé de :– Les manipuler avec précaution.– Les nettoyer régulièrement avec de l'eau savonneuse.– Ne pas les utiliser pour maintenir une plaque de carton contre le pare-brise.– Les remplacer dès les premiers signes d'usure.
Avant démontage d'un balai avant
► Dans la minute qui suit la coupure du contact, toute action sur la commande d'essuie-vitre
positionne les balais verticalement.
► Procéder à l'opération souhaitée ou au remplacement des balais.
Après remontage d'un balai avant
► Pour remettre les balais dans leur position initiale après intervention, mettre le contact et
manoeuvrer la commande.
Changement d'un balai
d'essuie-vitre
Démontage / Remontage à
l'avant
► Effectuer ces opérations de changement de
balais en se plaçant côté conducteur.
► En commençant par le balai le plus éloigné de soi, saisir chaque bras par sa partie rigide et
le relever jusqu'en butée.
Faire attention à ne pas saisir les bras au
niveau des gicleurs.
Ne pas toucher aux balais - Risque de
déformations irrémédiables.
Ne pas lâcher en cours de mouvement -
Risque de détérioration du pare-brise !
► Nettoyer le pare-brise à l'aide d'un liquide lave-vitre.
Ne pas appliquer de produits déperlants
du type "Rain X".
► Déclipper le balai usé le plus proche de soi et le retirer.► Installer le nouveau balai et le clipper .► Répéter la procédure pour l'autre balai.► En commençant par le balai le plus proche de soi, saisir de nouveau chaque bras par sa
partie rigide, puis le rabattre avec précaution en
l'accompagnant jusqu'au pare-brise.
Démontage / Remontage à
l'arrière
► Saisir le bras par sa partie rigide et le relever jusqu'en butée.► Nettoyer la lunette arrière à l'aide d'un liquide lave-vitre.► Déclipper le balai usé et le retirer.► Installer le nouveau balai et le clipper .

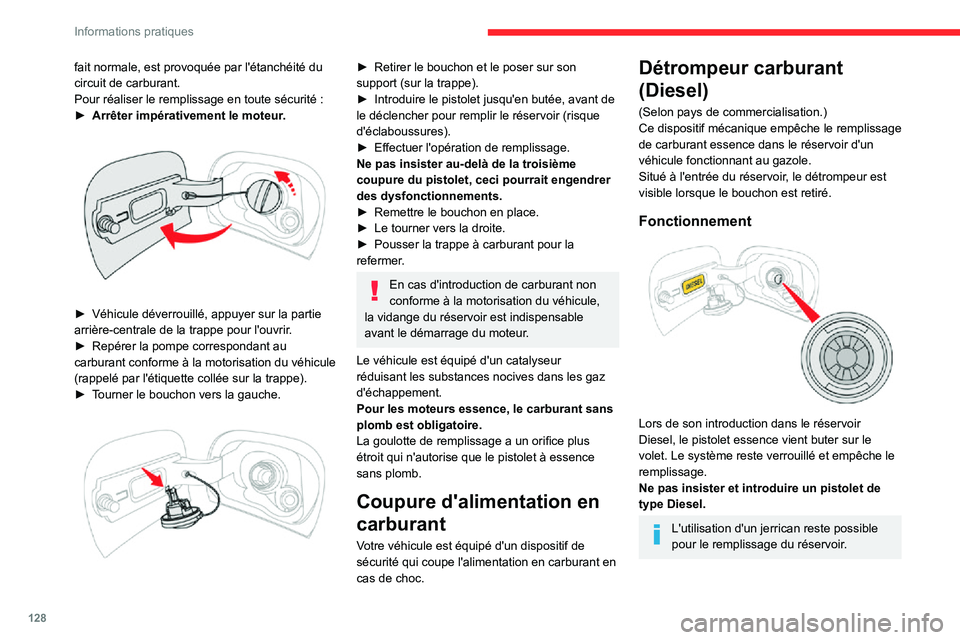

128
Informations pratiques
fait normale, est provoquée par l'étanchéité du
circuit de carburant.
Pour réaliser le remplissage en toute sécurité :► Arrêter impérativement le moteur.
► Véhicule déverrouillé, appuyer sur la partie arrière-centrale de la trappe pour l'ouvrir.► Repérer la pompe correspondant au carburant conforme à la motorisation du véhicule
(rappelé par l'étiquette collée sur la trappe).
► Tourner le bouchon vers la gauche.
► Retirer le bouchon et le poser sur son support (sur la trappe).► Introduire le pistolet jusqu'en butée, avant de le déclencher pour remplir le réservoir (risque
d'éclaboussures).
► Effectuer l'opération de remplissage.Ne pas insister au-delà de la troisième
coupure du pistolet, ceci pourrait engendrer
des dysfonctionnements.
► Remettre le bouchon en place.► Le tourner vers la droite.► Pousser la trappe à carburant pour la refermer.
En cas d'introduction de carburant non
conforme à la motorisation du véhicule,
la vidange du réservoir est indispensable
avant le démarrage du moteur.
Le véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
Pour les moteurs essence, le carburant sans
plomb est obligatoire.
La goulotte de remplissage a un orifice plus
étroit qui n'autorise que le pistolet à essence
sans plomb.
Coupure d'alimentation en
carburant
Votre véhicule est équipé d'un dispositif de
sécurité qui coupe l'alimentation en carburant en
cas de choc.
Détrompeur carburant
(Diesel)
(Selon pays de commercialisation.)
Ce dispositif mécanique empêche le remplissage
de carburant essence dans le réservoir d'un
véhicule fonctionnant au gazole.
Situé à l'entrée du réservoir, le détrompeur est
visible lorsque le bouchon est retiré.
Fonctionnement
Lors de son introduction dans le réservoir
Diesel, le pistolet essence vient buter sur le
volet. Le système reste verrouillé et empêche le
remplissage.
Ne pas insister et introduire un pistolet de
type Diesel.
L'utilisation d'un jerrican reste possible
pour le remplissage du réservoir.

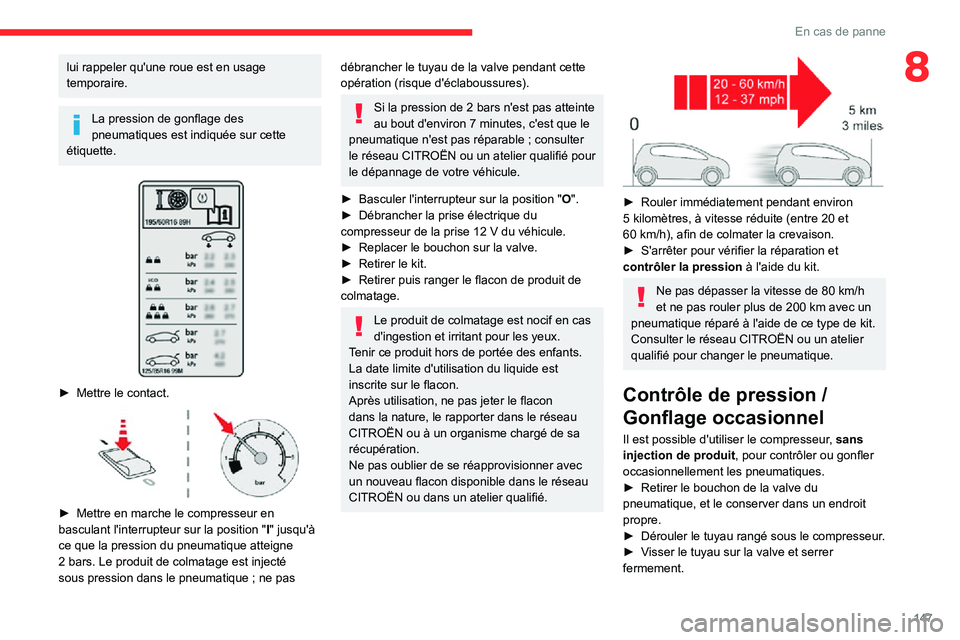

147
En cas de panne
8lui rappeler qu'une roue est en usage
temporaire.
La pression de gonflage des
pneumatiques est indiquée sur cette
étiquette.
► Mettre le contact.
► Mettre en marche le compresseur en basculant l'interrupteur sur la position "I" jusqu'à
ce que la pression du pneumatique atteigne
2 bars. Le produit de colmatage est injecté sous pression dans le pneumatique ; ne pas
débrancher le tuyau de la valve pendant cette
opération (risque d'éclaboussures).
Si la pression de 2 bars n'est pas atteinte au bout d'environ 7 minutes, c'est que le pneumatique n'est pas réparable ; consulter le réseau CITROËN ou un atelier qualifié pour
le dépannage de votre véhicule.
► Basculer l'interrupteur sur la position "O".► Débrancher la prise électrique du compresseur de la prise 12 V du véhicule.► Replacer le bouchon sur la valve.► Retirer le kit.► Retirer puis ranger le flacon de produit de colmatage.
Le produit de colmatage est nocif en cas
d'ingestion et irritant pour les yeux.
Tenir ce produit hors de portée des enfants.
La date limite d'utilisation du liquide est
inscrite sur le flacon.
Après utilisation, ne pas jeter le flacon
dans la nature, le rapporter dans le réseau
CITROËN ou à un organisme chargé de sa
récupération.
Ne pas oublier de se réapprovisionner avec
un nouveau flacon disponible dans le réseau
CITROËN ou dans un atelier qualifié.
► Rouler immédiatement pendant environ 5 kilomètres, à vitesse réduite (entre 20 et 60 km/h), afin de colmater la crevaison.► S'arrêter pour vérifier la réparation et contrôler la pression à l'aide du kit.
Ne pas dépasser la vitesse de 80 km/h et ne pas rouler plus de 200 km avec un pneumatique réparé à l'aide de ce type de kit.
Consulter le réseau CITROËN ou un atelier
qualifié pour changer le pneumatique.
Contrôle de pression /
Gonflage occasionnel
Il est possible d'utiliser le compresseur, sans
injection de produit , pour contrôler ou gonfler
occasionnellement les pneumatiques.
► Retirer le bouchon de la valve du pneumatique, et le conserver dans un endroit
propre.
► Dérouler le tuyau rangé sous le compresseur .► Visser le tuyau sur la valve et serrer fermement.

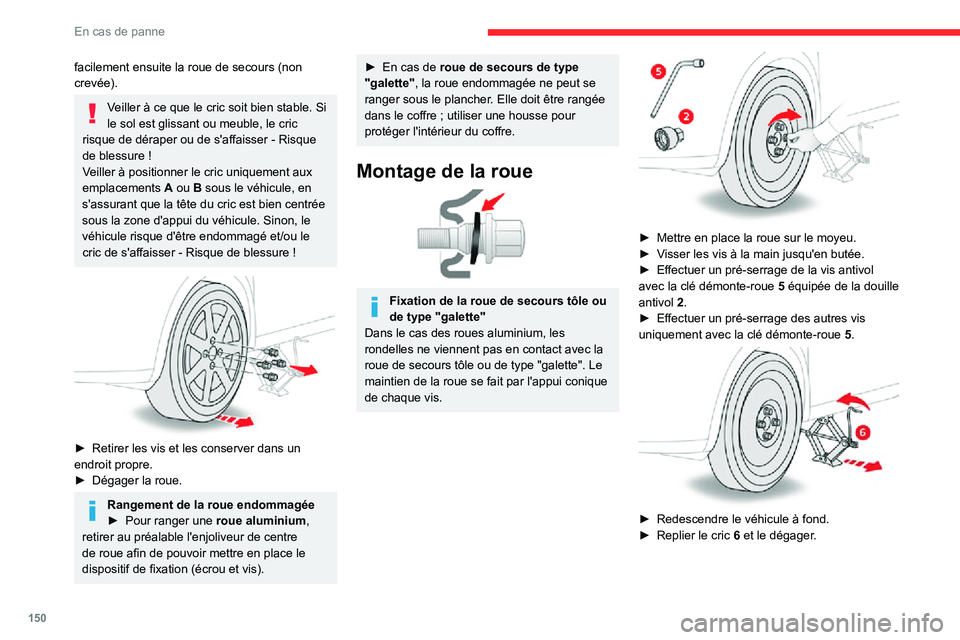

150
En cas de panne
facilement ensuite la roue de secours (non
crevée).
Veiller à ce que le cric soit bien stable. Si
le sol est glissant ou meuble, le cric
risque de déraper ou de s'affaisser - Risque de blessure !Veiller à positionner le cric uniquement aux emplacements A ou B sous le véhicule, en
s'assurant que la tête du cric est bien centrée
sous la zone d'appui du véhicule. Sinon, le
véhicule risque d'être endommagé et/ou le
cric de s'affaisser - Risque de blessure !
► Retirer les vis et les conserver dans un endroit propre.► Dégager la roue.
Rangement de la roue endommagée► Pour ranger une roue aluminium ,
retirer au préalable l'enjoliveur de centre
de roue afin de pouvoir mettre en place le
dispositif de fixation (écrou et vis).
► En cas de roue de secours de type
"galette", la roue endommagée ne peut se
ranger sous le plancher. Elle doit être rangée
dans le coffre ; utiliser une housse pour protéger l'intérieur du coffre.
Montage de la roue
Fixation de la roue de secours tôle ou
de type "galette"
Dans le cas des roues aluminium, les
rondelles ne viennent pas en contact avec la
roue de secours tôle ou de type "galette". Le
maintien de la roue se fait par l'appui conique
de chaque vis.
► Mettre en place la roue sur le moyeu.► Visser les vis à la main jusqu'en butée.► Effectuer un pré-serrage de la vis antivol avec la clé démonte-roue 5 équipée de la douille antivol 2.► Effectuer un pré-serrage des autres vis uniquement avec la clé démonte-roue 5.
► Redescendre le véhicule à fond.► Replier le cric 6 et le dégager.
