Mantenimiento y ajustes periódicos7-16
7

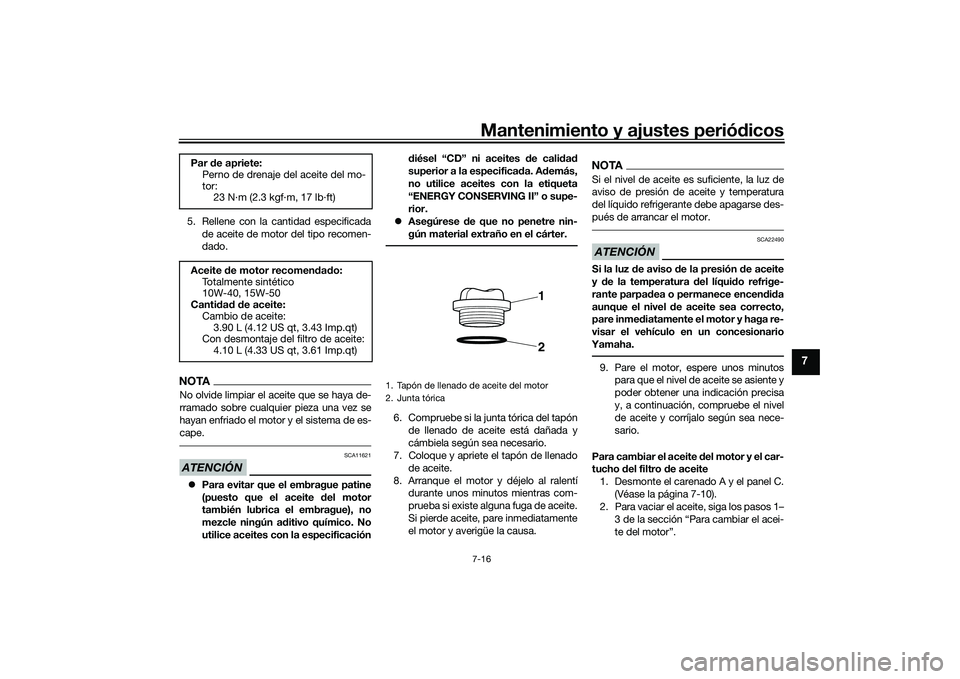

5. Rellene con la cantidad especificada
de aceite de motor del tipo recomen-
dado.NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún a ditivo químico. No
utilice aceites con la especificación d
iésel “CD” ni aceites de cali dad
superior a la especifica da. A demás,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.
6. Compruebe si la junta tórica del tapón de llenado de aceite está dañada y
cámbiela según sea necesario.
7. Coloque y apriete el tapón de llenado
de aceite.
8. Arranque el motor y déjelo al ralentí durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
NOTASi el nivel de aceite es suficiente, la luz de
aviso de presión de aceite y temperatura
del líquido refrigerante debe apagarse des-
pués de arrancar el motor.ATENCIÓN
SCA22490
Si la luz de aviso d e la presión d e aceite
y de la temperatura del líqui do refrige-
rante parpa dea o permanece encen did a
aunque el nivel de aceite sea correcto,
pare inme diatamente el motor y haga re-
visar el vehículo en un concesionario
Yamaha.9. Pare el motor, espere unos minutos para que el nivel de aceite se asiente y
poder obtener una indicación precisa
y, a continuación, compruebe el nivel
de aceite y corríjalo según sea nece-
sario.
Para cambiar el aceite del motor y el car-
tucho del filtro de aceite
1. Desmonte el carenado A y el panel C. (Véase la página 7-10).
2. Para vaciar el aceite, siga los pasos 1–
3 de la sección “Para cambiar el acei-
te del motor”.
Par
de apriete:
Perno de drenaje del aceite del mo-
tor: 23 N·m (2.3 kgf·m, 17 lb·ft)
Aceite de motor recomen dad o:
Totalmente sintético
10W-40, 15W-50
Canti dad d e aceite:
Cambio de aceite: 3.90 L (4.12 US qt, 3.43 Imp.qt)
Con desmontaje del filtro de aceite:
4.10 L (4.33 US qt, 3.61 Imp.qt)
1. Tapón de llenado de aceite del motor
2. Junta tórica
12
UB3LS0S0.book Page 16 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos
7-17
7

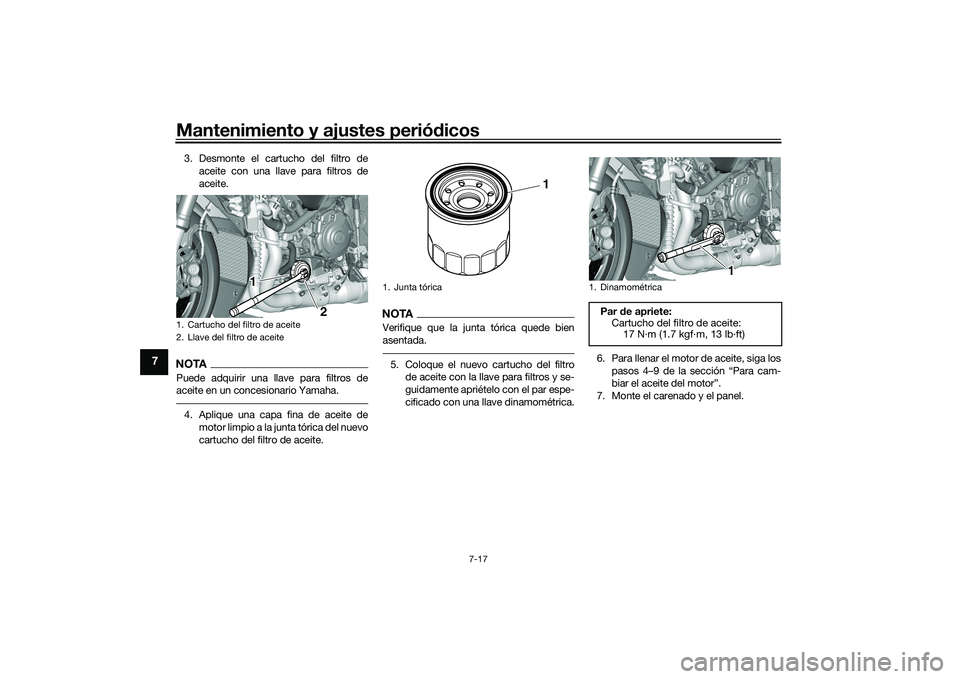

3. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.NOTAPuede adquirir una llave para filtros de
aceite en un concesionario Yamaha.4. Aplique una capa fina de aceite demotor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTAVerifique que la junta tórica quede bien
asentada.5. Coloque el nuevo cartucho del filtrode aceite con la llave para filtros y se-
guidamente apriételo con el par espe-
cificado con una llave dinamométrica. 6. Para llenar el motor de aceite, siga los
pasos 4–9 de la sección “Para cam-
biar el aceite del motor”.
7. Monte el carenado y el panel.
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
1
2
1. Junta tórica
1
1. DinamométricaPar de apriete:
Cartucho del filtro de aceite: 17 N·m (1.7 kgf·m, 13 lb·ft)
1
UB3LS0S0.book Page 17 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos7-18
7
SAU85450

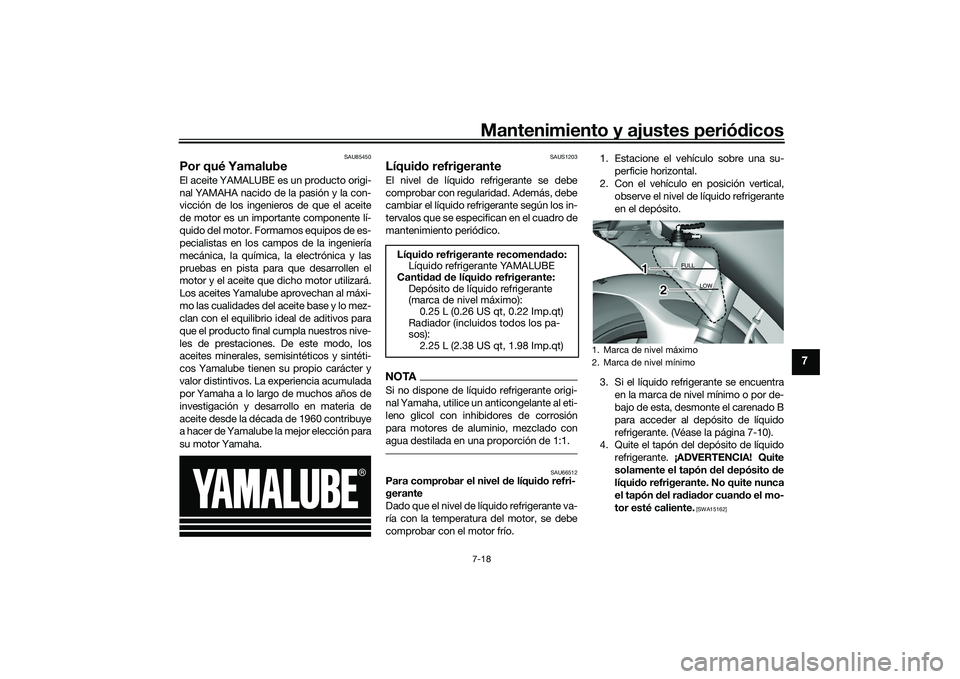

Por qué YamalubeEl aceite YAMALUBE es un producto origi-
nal YAMAHA nacido de la pasión y la con-
vicción de los ingenieros de que el aceite
de motor es un importante componente lí-
quido del motor. Formamos equipos de es-
pecialistas en los campos de la ingeniería
mecánica, la química, la electrónica y las
pruebas en pista para que desarrollen el
motor y el aceite que dicho motor utilizará.
Los aceites Yamalube aprovechan al máxi-
mo las cualidades del aceite base y lo mez-
clan con el equilibrio ideal de aditivos para
que el producto final cumpla nuestros nive-
les de prestaciones. De este modo, los
aceites minerales, semisintéticos y sintéti-
cos Yamalube tienen su propio carácter y
valor distintivos. La experiencia acumulada
por Yamaha a lo largo de muchos años de
investigación y desarrollo en materia de
aceite desde la década de 1960 contribuye
a hacer de Yamalube la mejor elección para
su motor Yamaha.
SAUS1203
Líqui do refrigeranteEl nivel de líquido refrigerante se debe
comprobar con regularidad. Además, debe
cambiar el líquido refrigerante según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico.NOTASi no dispone de líquido refrigerante origi-
nal Yamaha, utilice un anticongelante al eti-
leno glicol con inhibidores de corrosión
para motores de aluminio, mezclado con
agua destilada en una proporción de 1:1.
SAU66512
Para comprobar el nivel de líqui do refri-
gerante
Dado que el nivel de líquido refrigerante va-
ría con la temperatura del motor, se debe
comprobar con el motor frío. 1. Estacione el vehículo sobre una su-
perficie horizontal.
2. Con el vehículo en posición vertical, observe el nivel de líquido refrigerante
en el depósito.
3. Si el líquido refrigerante se encuentra en la marca de nivel mínimo o por de-
bajo de esta, desmonte el carenado B
para acceder al depósito de líquido
refrigerante. (Véase la página 7-10).
4. Quite el tapón del depósito de líquido
refrigerante. ¡ADVERTENCIA! Quite
solamente el tapón del depósito de
líquid o refrigerante. No quite nunca
el tapón d el radia dor cuan do el mo-
tor esté caliente.
[SWA15162]
Líqui do refrigerante recomen dad o:
Líquido refrigerante YAMALUBE
Canti dad d e líqui do refrigerante:
Depósito de líquido refrigerante
(marca de nivel máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidos todos los pa-
sos): 2.25 L (2.38 US qt, 1.98 Imp.qt)
1. Marca de nivel máximo
2. Marca de nivel mínimo
FULL
LOW
1
2
UB3LS0S0.book Page 18 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos
7-19
7

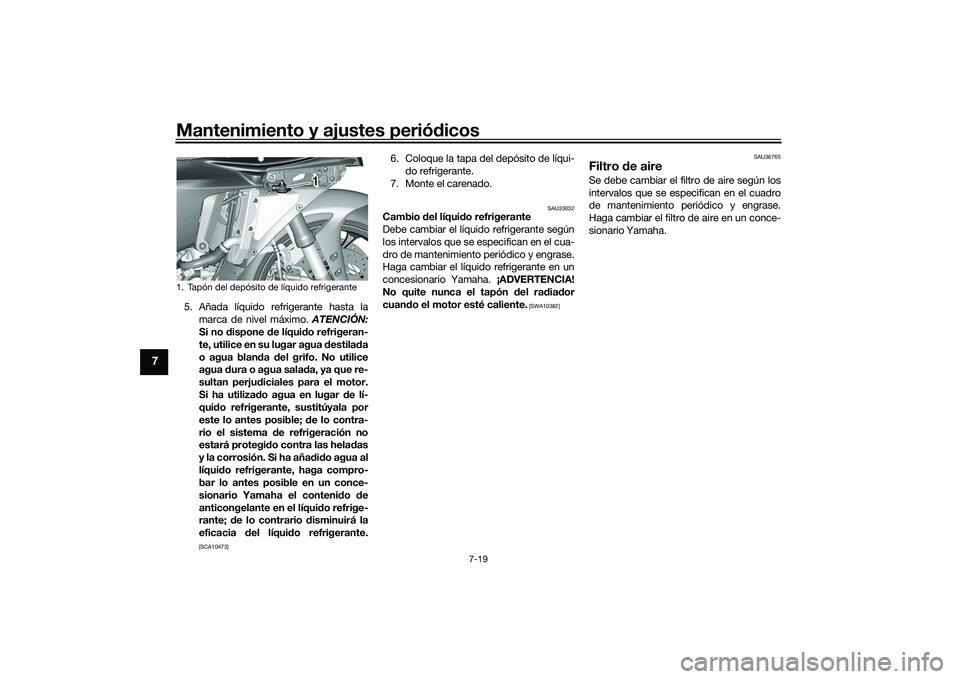

5. Añada líquido refrigerante hasta la
marca de nivel máximo. ATENCIÓN:
Si no d ispone de líquid o refrigeran-
te, utilice en su lugar agua destila da
o agua blan da del grifo. No utilice
agua dura o agua sala da, ya que re-
sultan perju diciales para el motor.
Si ha utiliza do agua en lugar d e lí-
qui do refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema d e refrigeración no
estará protegi do contra las hela das
y la corrosión. Si ha aña did o agua al
líquid o refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el conteni do de
anticongelante en el líqui do refrige-
rante; de lo contrario disminuirá la
eficacia del líqui do refrigerante.
[SCA10473]
6. Coloque la tapa del depósito de líqui-
do refrigerante.
7. Monte el carenado.
SAU33032
Cambio del líqui do refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del ra dia dor
cuan do el motor esté caliente.
[SWA10382] SAU36765
Filtro
de aireSe debe cambiar el filtro de aire según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
Haga cambiar el filtro de aire en un conce-
sionario Yamaha.
1. Tapón del depósito de líquido refrigerante
1
UB3LS0S0.book Page 19 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos7-20
7
SAU44735

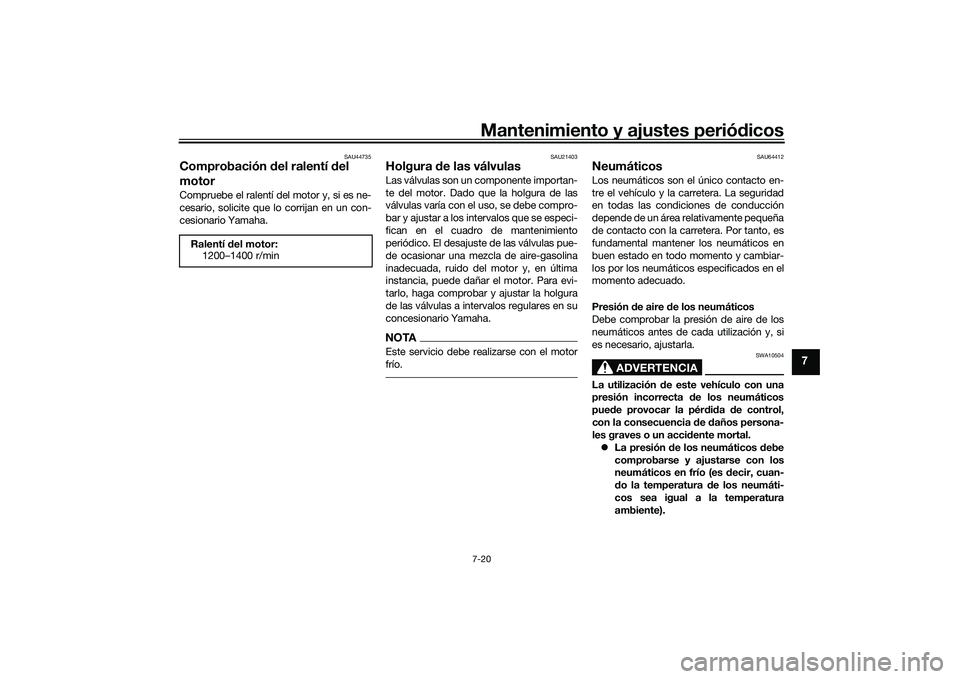

Comprobación del ralentí del
motorCompruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un con-
cesionario Yamaha.
SAU21403
Holgura de las válvulasLas válvulas son un componente importan-
te del motor. Dado que la holgura de las
válvulas varía con el uso, se debe compro-
bar y ajustar a los intervalos que se especi-
fican en el cuadro de mantenimiento
periódico. El desajuste de las válvulas pue-
de ocasionar una mezcla de aire-gasolina
inadecuada, ruido del motor y, en última
instancia, puede dañar el motor. Para evi-
tarlo, haga comprobar y ajustar la holgura
de las válvulas a intervalos regulares en su
concesionario Yamaha.NOTAEste servicio debe realizarse con el motor
frío.
SAU64412
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización d e este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
 La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
Ralentí
del motor:
1200–1400 r/min
UB3LS0S0.book Page 20 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos
7-21
7
 La presión d e los neumáticos d ebe
ajustarse en función de la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mod e-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.

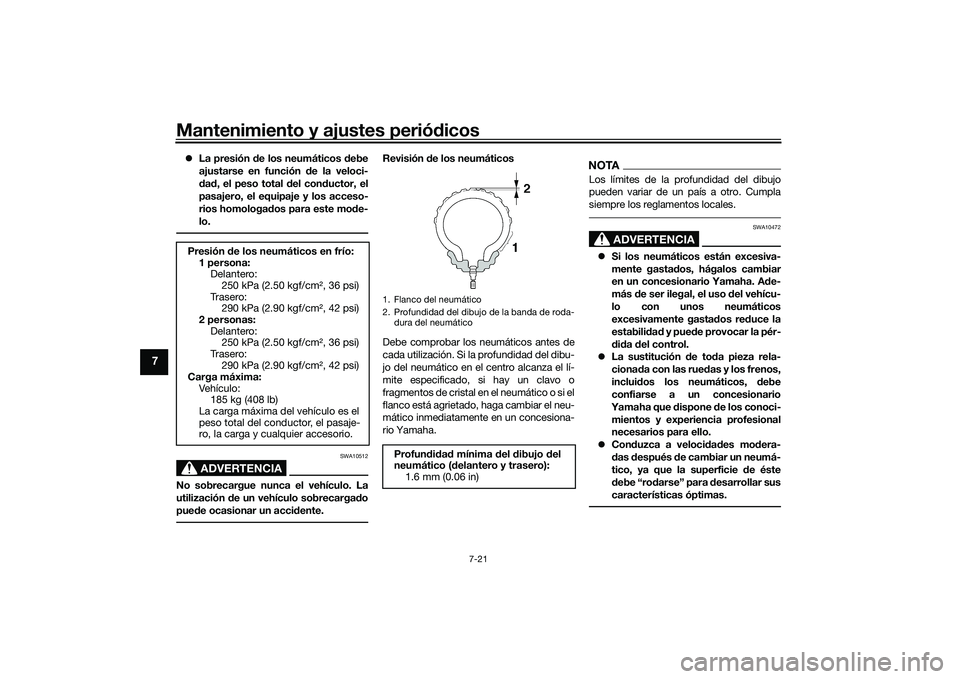

Revisión d e los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
 Si los neumáticos están excesiva-
mente gastad os, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso d el vehícu-
lo con unos neumáticos
excesivamente gasta dos re duce la
estabili dad y pue de provocar la pér-
d id a del control.
 La sustitución de to da pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
 Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie de éste
d ebe “ro darse” para desarrollar sus
características óptimas.
Presión de los neumáticos en frío:
1 persona: Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)
2 personas: Delantero:250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima:
Ve h í c u l o :185 kg (408 lb)
La carga máxima del vehículo es el
peso total del conductor, el pasaje-
ro, la carga y cualquier accesorio.
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfun did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
UB3LS0S0.book Page 21 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos7-22
7

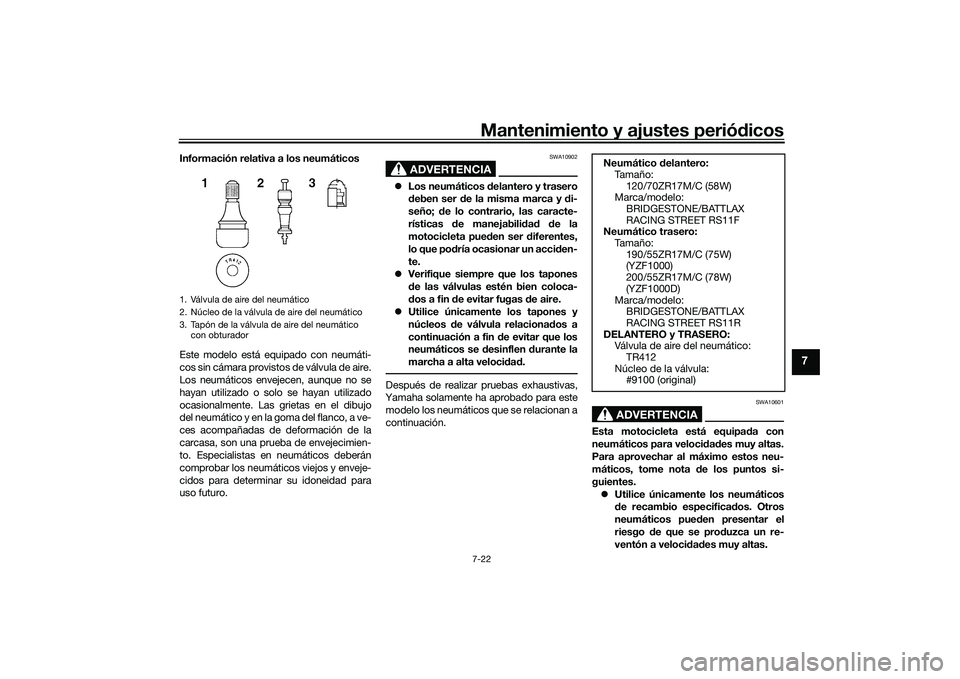

Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10902
 Los neumáticos d elantero y trasero
d eben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabili dad de la
motocicleta pue den ser d iferentes,
lo que pod ría ocasionar un acci den-
te.
 Verifique siempre que los tapones
de las válvulas estén bien coloca-
d os a fin d e evitar fugas d e aire.
 Utilice únicamente los tapones y
núcleos de válvula relaciona dos a
continuación a fin de evitar que los
neumáticos se d esinflen durante la
marcha a alta veloci dad .Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.
ADVERTENCIA
SWA10601
Esta motocicleta está equipa da con
neumáticos para veloci dad es muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota d e los puntos si-
guientes.  Utilice únicamente los neumáticos
de recambio especifica dos. Otros
neumáticos pue den presentar el
riesgo de que se pro duzca un re-
ventón a veloci dad es muy altas.
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
Neumático delantero:
Ta m a ñ o :
120/70ZR17M/C (58W)
Marca/modelo: BRIDGESTONE/BATTLAX
RACING STREET RS11F
Neumático trasero: Ta m a ñ o :
190/55ZR17M/C (75W)
(YZF1000)
200/55ZR17M/C (78W)
(YZF1000D)
Marca/modelo: BRIDGESTONE/BATTLAX
RACING STREET RS11R
DELANTERO y TRASERO: Válvula de aire del neumático:
TR412
Núcleo de la válvula: #9100 (original)
UB3LS0S0.book Page 22 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos
7-23
7

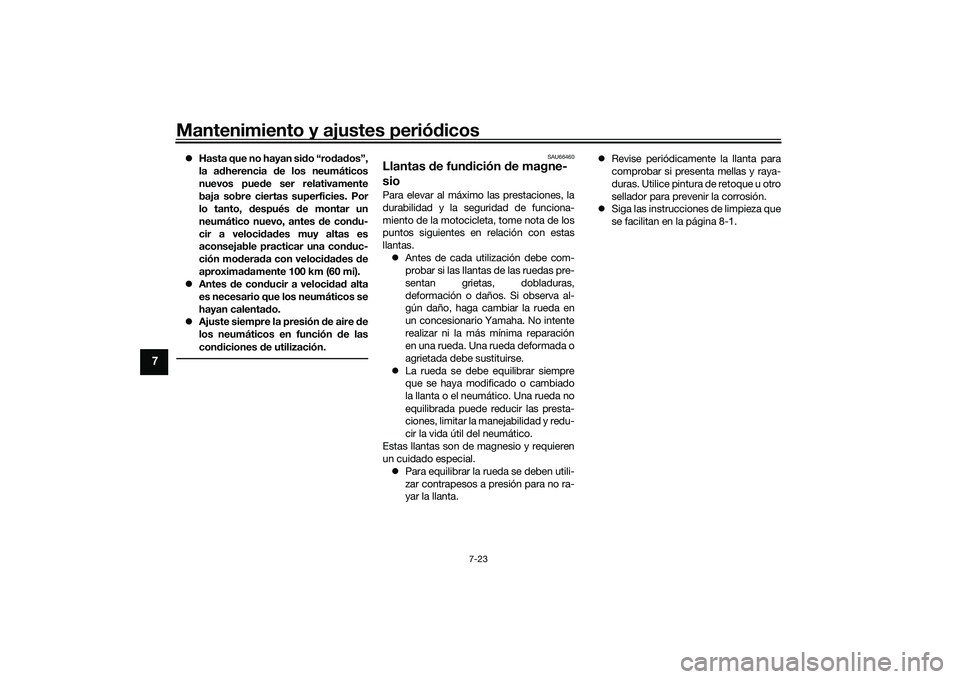

 Hasta que no hayan si do “ro dad os”,
la a dherencia de los neumáticos
nuevos pue de ser relativamente
baja sobre ciertas superficies. Por
lo tanto, después de montar un
neumático nuevo, antes de con du-
cir a veloci dad es muy altas es
aconsejable practicar una con duc-
ción mo derad a con veloci dad es de
aproxima damente 100 km (60 mi).
 Antes de con ducir a veloci dad alta
es necesario que los neumáticos se
hayan calenta do.
 Ajuste siempre la presión de aire d e
los neumáticos en función de las
con diciones de utilización.
SAU66460
Llantas de fun dición de magne-
sioPara elevar al máximo las prestaciones, la
durabilidad y la seguridad de funciona-
miento de la motocicleta, tome nota de los
puntos siguientes en relación con estas
llantas.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación o daños. Si observa al-
gún daño, haga cambiar la rueda en
un concesionario Yamaha. No intente
realizar ni la más mínima reparación
en una rueda. Una rueda deformada o
agrietada debe sustituirse.
 La rueda se debe equilibrar siempre
que se haya modificado o cambiado
la llanta o el neumático. Una rueda no
equilibrada puede reducir las presta-
ciones, limitar la manejabilidad y redu-
cir la vida útil del neumático.
Estas llantas son de magnesio y requieren
un cuidado especial.
 Para equilibrar la rueda se deben utili-
zar contrapesos a presión para no ra-
yar la llanta. 
Revise periódicamente la llanta para
comprobar si presenta mellas y raya-
duras. Utilice pintura de retoque u otro
sellador para prevenir la corrosión.
 Siga las instrucciones de limpieza que
se facilitan en la página 8-1.
UB3LS0S0.book Page 23 Tuesday, August 6, 2019 1:11 PM
