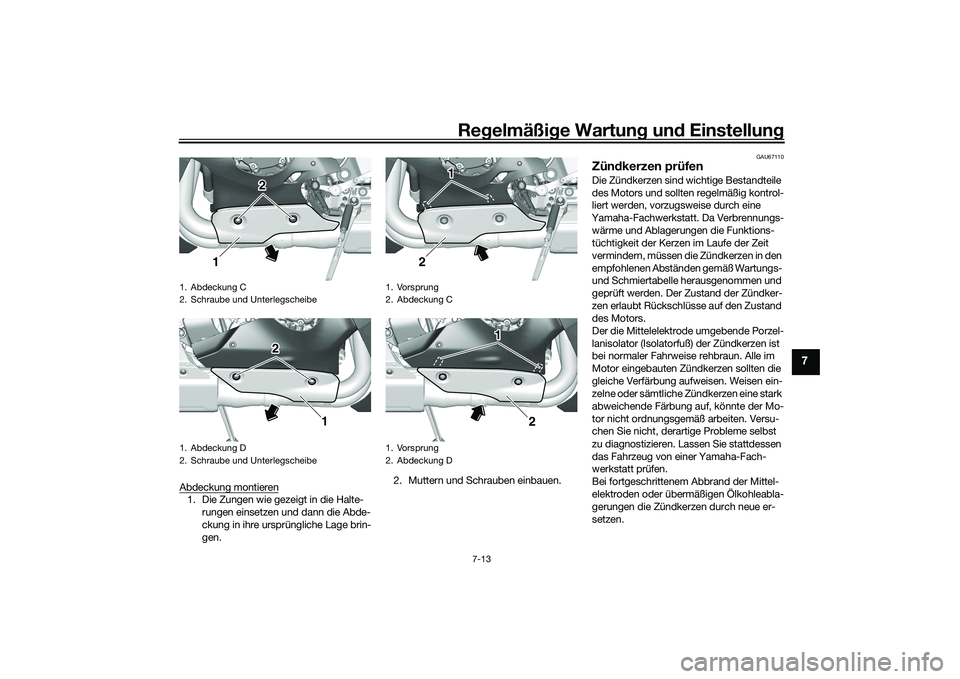

2020 YAMAHA YZF-R1M ABS

Regelmäßi ge Wartun g und Einstellun g
7-13
7
Abdeckung montieren1. Die Zungen wie gezeigt in die Halte-
rungen einsetzen und dann die Abde-
ckung in ihre ursprüngliche Lage brin-
gen. 2. Muttern und Schrauben einbauen.
GAU67110
Zün
dkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.
1. Abdeckung C
2. Schraube und Unterlegscheibe
1. Abdeckung D
2. Schraube und Unterlegscheibe
2 2
1
2 2 1
1. Vorsprung
2. Abdeckung C
1. Vorsprung
2. Abdeckung D
21 1
2
1 1
UB3LG0G0.book Page 13 Wednesday, August 7, 2019 9:33 AM

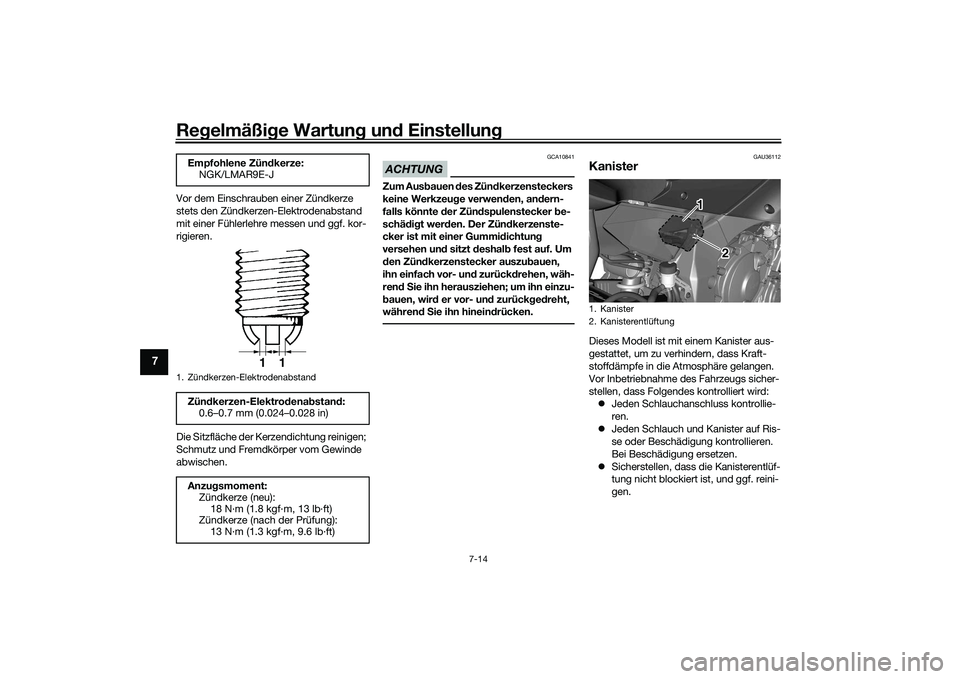

Regelmäßi ge Wartun g un d Einstellun g
7-14
7
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
ACHTUNG
GCA10841
Zum Ausbauen des Zün dkerzensteckers
keine Werkzeu ge verwen den, an dern-
falls könnte d er Zündspulenstecker be-
schä dig t wer den. Der Zün dkerzenste-
cker ist mit einer Gummi dichtun g
versehen un d sitzt d eshalb fest auf. Um
d en Zün dkerzenstecker auszu bauen,
ihn einfach vor- und zurückdrehen, wäh-
ren d S ie ihn herausziehen; um ihn einzu-
b auen, wir d er vor- un d zurück ged reht,
währen d S ie ihn hinein drücken.
GAU36112
KanisterDieses Modell ist mit einem Kanister aus-
gestattet, um zu verhindern, dass Kraft-
stoffdämpfe in die Atmosphäre gelangen.
Vor Inbetriebnahme des Fahrzeugs sicher-
stellen, dass Folgendes kontrolliert wird:
 Jeden Schlauchanschluss kontrollie-
ren.
 Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.
 Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen.
Empfohlene Zün
dkerze:
NGK/LMAR9E-J
1. Zündkerzen-ElektrodenabstandZün dkerzen-Elektro denab stand:
0.6–0.7 mm (0.024–0.028 in)
Anzu gsmoment:
Zündkerze (neu): 18 N·m (1.8 kgf·m, 13 lb·ft)
Zündkerze (nach der Prüfung):
13 N·m (1.3 kgf·m, 9.6 lb·ft)
1
1
1. Kanister
2. Kanisterentlüftung
1
2
UB3LG0G0.book Page 14 Wednesday, August 7, 2019 9:33 AM

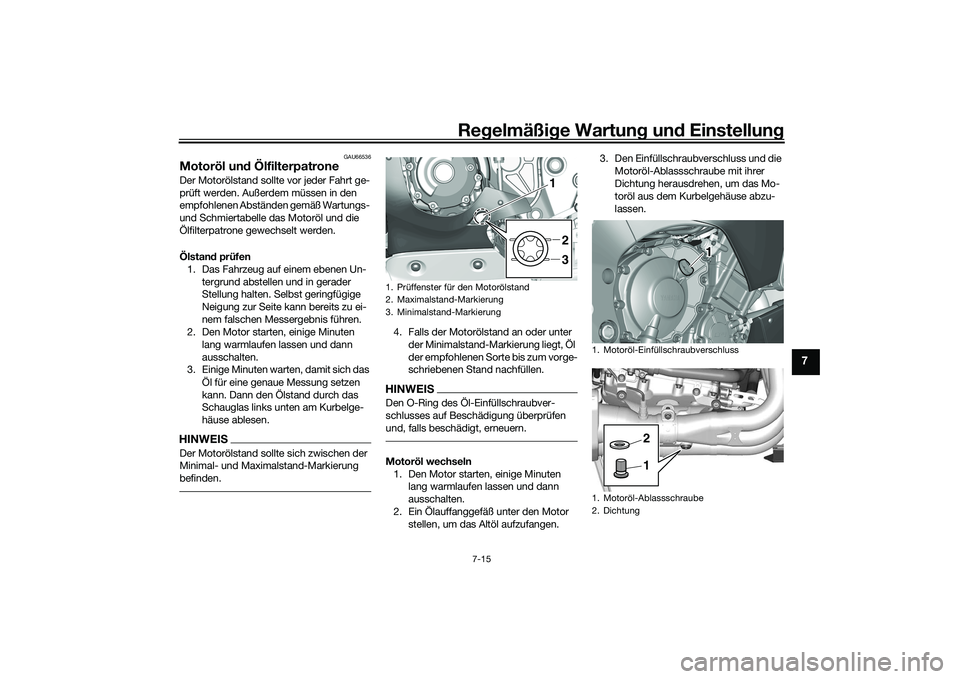

Regelmäßi ge Wartun g und Einstellun g
7-15
7
GAU66536
Motoröl un d ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die
Ölfilterpatrone gewechselt werden.
Ölstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl für eine genaue Messung setzen
kann. Dann den Ölstand durch das
Schauglas links unten am Kurbelge-
häuse ablesen.HINWEISDer Motorölstand sollte sich zwischen der
Minimal- und Maximalstand-Markierung
befinden.
4. Falls der Motorölstand an oder unter
der Minimalstand-Markierung liegt, Öl
der empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.HINWEISDen O-Ring des Öl-Einfüllschraubver-
schlusses auf Beschädigung überprüfen
und, falls beschädigt, erneuern.Motoröl wechseln1. Den Motor starten, einige Minuten lang warmlaufen lassen und dann
ausschalten.
2. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen. 3. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzu-
lassen.1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
2
3
1
1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Ablassschraube
2. Dichtung
12
UB3LG0G0.book Page 15 Wednesday, August 7, 2019 9:33 AM

Regelmäßi ge Wartun g und Einstellun g
7-17
7
Motoröl wechseln un d Ölfilterpatrone
ersetzen 1. Das Verkleidungsteil A und die Abde- ckung C abnehmen. (Siehe Seite
7-10.)
2. Zum Ablassen des Öls die Schritte 1– 3 im Abschnitt “Motoröl wechseln”
befolgen.
3. Die Ölfilterpatrone mit einem Ölfilter- schlüssel abschrauben.HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.4. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.5. Die neue Ölfilterpatrone mit einem Öl-filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen. 6. Zum Einfüllen des Öls die Schritte 4–9
im Abschnitt “Motoröl wechseln” be-
folgen.
7. Das Verkleidungsteil und die Abde- ckung einbauen.
1. Ölfilterpatrone
2. Ölfilterschlüssel
1
2
1. O-Ring
1. Drehmomentschlüssel
1
1
Anzugsmoment:
Ölfilterpatrone:
17 N·m (1.7 kgf·m, 13 lb·ft)
UB3LG0G0.book Page 17 Wednesday, August 7, 2019 9:33 AM

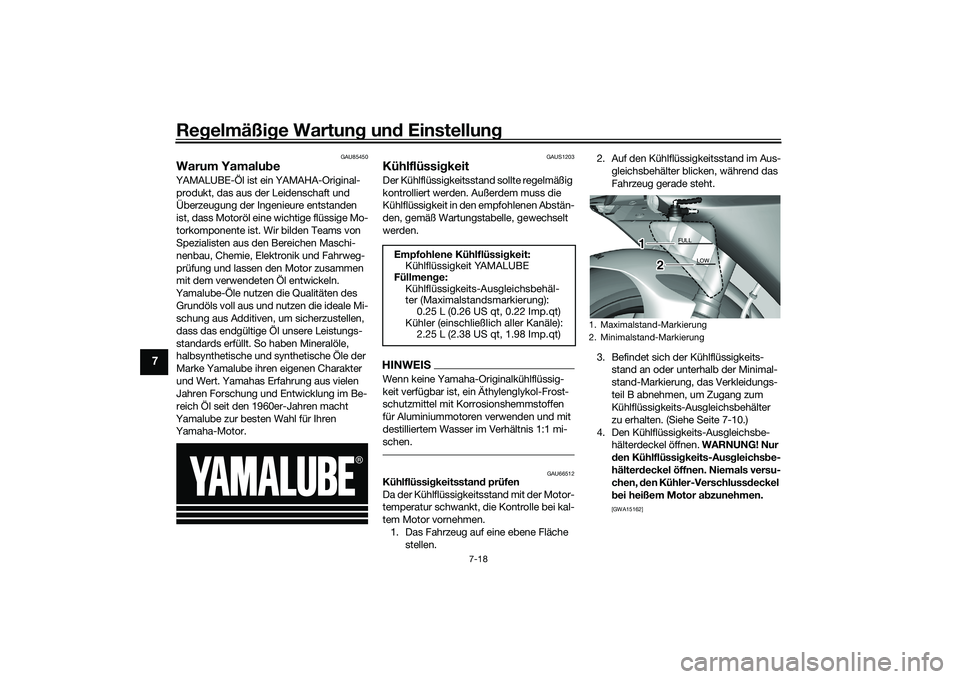

Regelmäßi ge Wartun g un d Einstellun g
7-18
7
GAU85450
Warum Yamalu beYAMALUBE-Öl ist ein YAMAHA-Original-
produkt, das aus der Leidenschaft und
Überzeugung der Ingenieure entstanden
ist, dass Motoröl eine wichtige flüssige Mo-
torkomponente ist. Wir bilden Teams von
Spezialisten aus den Bereichen Maschi-
nenbau, Chemie, Elektronik und Fahrweg-
prüfung und lassen den Motor zusammen
mit dem verwendeten Öl entwickeln.
Yamalube-Öle nutzen die Qualitäten des Grundöls voll aus und nutzen die ideale Mi-
schung aus Additiven, um sicherzustellen,
dass das endgültige Öl unsere Leistungs-
standards erfüllt. So haben Mineralöle,
halbsynthetische und synthetische Öle der
Marke Yamalube ihren eigenen Charakter
und Wert. Yamahas Erfahrung aus vielen
Jahren Forschung und Entwicklung im Be-
reich Öl seit den 1960er-Jahren macht
Yamalube zur besten Wahl für Ihren
Yamaha-Motor.
GAUS1203
Kühlflüssi gkeitDer Kühlflüssigkeitsstand sollte regelmäßig
kontrolliert werden. Außerdem muss die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungstabelle, gewechselt
werden.HINWEISWenn keine Yamaha-Originalkühlflüssig-
keit verfügbar ist, ein Äthylenglykol-Frost-
schutzmittel mit Korrosionshemmstoffen
für Aluminiummotoren verwenden und mit
destilliertem Wasser im Verhältnis 1:1 mi-
schen.
GAU66512
Kühlflüssi gkeitsstan d prüfen
Da der Kühlflüssigkeitsstand mit der Motor-
temperatur schwankt, die Kontrolle bei kal-
tem Motor vornehmen. 1. Das Fahrzeug auf eine ebene Fläche stellen. 2. Auf den Kühlflüssigkeitsstand im Aus-
gleichsbehälter blicken, während das
Fahrzeug gerade steht.
3. Befindet sich der Kühlflüssigkeits- stand an oder unterhalb der Minimal-
stand-Markierung, das Verkleidungs-
teil B abnehmen, um Zugang zum
Kühlflüssigkeits-Ausgleichsbehälter
zu erhalten. (Siehe Seite 7-10.)
4. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel öffnen. WARNUNG! Nur
d en Kühlflüssi gkeits-Aus gleichs be-
hälter deckel öffnen. Niemals versu-
chen, den Kühler-Verschluss deckel
b ei heißem Motor a bzunehmen.

[GWA15162]
Empfohlene Kühlflüssi gkeit:
Kühlflüssigkeit YAMALUBE
Füllmen ge:
Kühlflüssigkeits-Ausgleichsbehäl-
ter (Maximalstandsmarkierung): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühler (einschließlich aller Kanäle): 2.25 L (2.38 US qt, 1.98 Imp.qt)
1. Maximalstand-Markierung
2. Minimalstand-Markierung
FULL
LOW
1
2
UB3LG0G0.book Page 18 Wednesday, August 7, 2019 9:33 AM

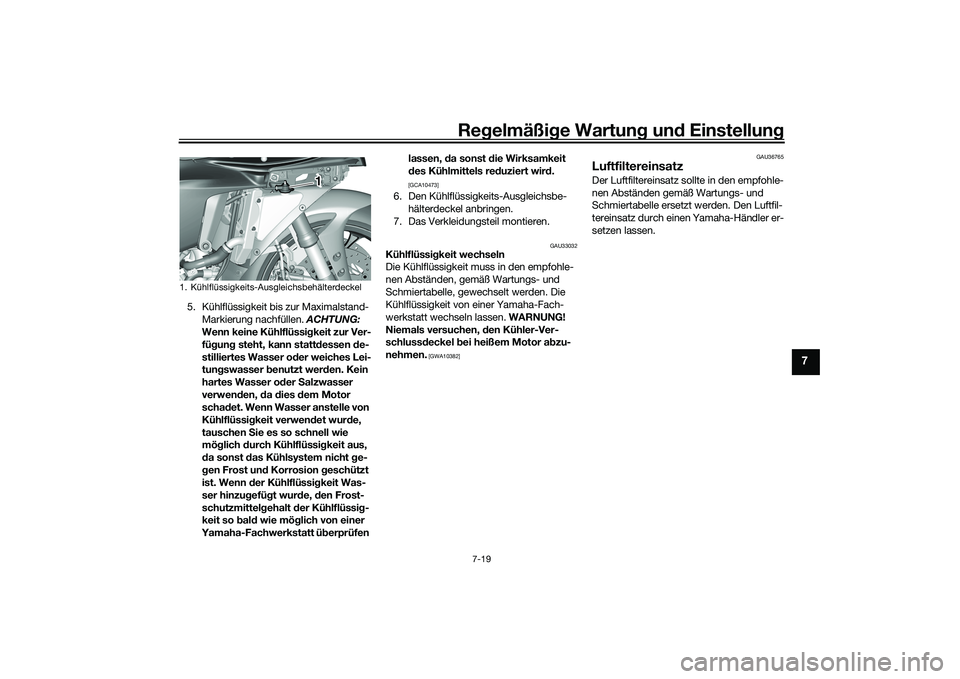

Regelmäßi ge Wartun g und Einstellun g
7-19
7
5. Kühlflüssigkeit bis zur Maximalstand-
Markierung nachfüllen. ACHTUNG:
Wenn keine Kühlflüssi gkeit zur Ver-
fü gung steht, kann statt dessen de-
stilliertes Wasser o der weiches Lei-
tun gswasser benutzt wer den. Kein
hartes Wasser o der Salzwasser
verwen den, da dies dem Motor
scha det. Wenn Wasser anstelle von
Kühlflüssi gkeit verwen det wur de,
tauschen Sie es so schnell wie
mö glich durch Kühlflüssi gkeit aus,
d a sonst das Kühlsystem nicht ge-
g en Frost un d Korrosion geschützt
ist. Wenn d er Kühlflüssi gkeit Was-
ser hinzug efügt wur de, den Frost-
schutzmittel gehalt der Kühlflüssi g-
keit so bal d wie mö glich von einer
Yamaha-Fachwerkstatt ü berpr
üfen lassen,
da sonst d ie Wirksamkeit
d es Kühlmittels re duziert wir d.

[GCA10473]
6. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel anbringen.
7. Das Verkleidungsteil montieren.
GAU33032
Kühlflüssi gkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schluss deckel bei heißem Motor a bzu-
nehmen.
[GWA10382] GAU36765
LuftfiltereinsatzDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetz
t werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen.
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1
UB3LG0G0.book Page 19 Wednesday, August 7, 2019 9:33 AM

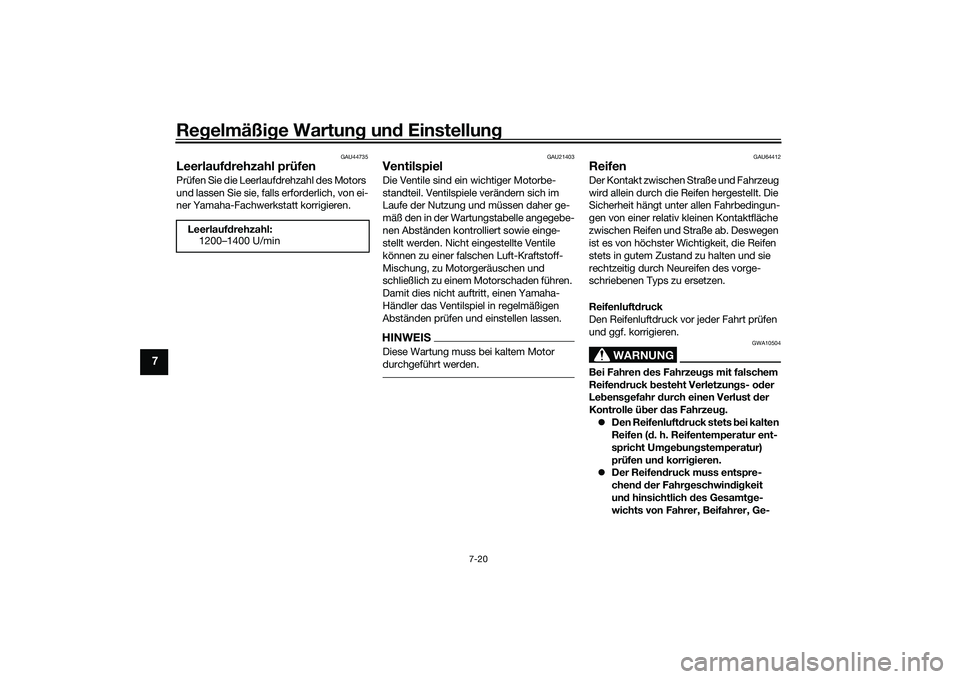

Regelmäßi ge Wartun g un d Einstellun g
7-20
7
GAU44735
Leerlaufdrehzahl prüfenPrüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
GAU21403
VentilspielDie Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.HINWEISDiese Wartung muss bei kaltem Motor
durchgeführt werden.
GAU64412
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluft druck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren des Fahrzeu gs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust d er
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb un gstemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
un d hinsichtlich d es Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
Leerlauf
drehzahl:
1200–1400 U/min
UB3LG0G0.book Page 20 Wednesday, August 7, 2019 9:33 AM

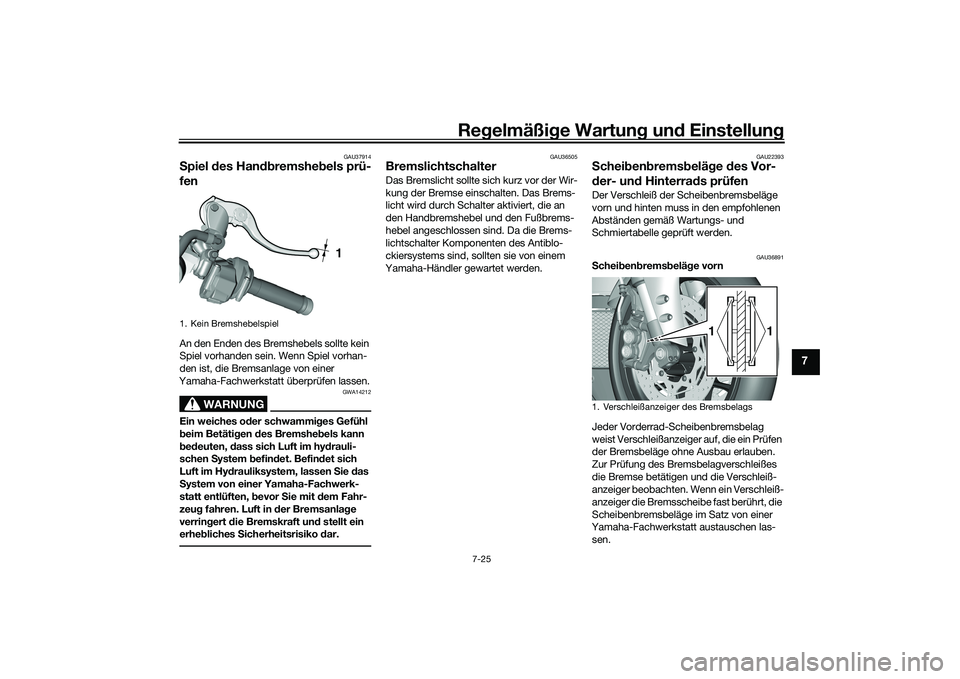

Regelmäßi ge Wartun g und Einstellun g
7-25
7
GAU37914
Spiel des Han dbremshe bels prü-
fenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betätig en des Bremshe bels kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen Sie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, b evor Sie mit dem Fahr-
zeu g fahren. Luft in der Bremsanla ge
verrin gert die Bremskraft un d stellt ein
erheb liches Sicherheitsrisiko dar.
GAU36505
Bremslichtschalter Das Bremslicht sollte sich kurz vor der Wir-
kung der Bremse einschalten. Das Brems-
licht wird durch Schalter aktiviert, die an
den Handbremshebel und den Fußbrems-
hebel angeschlossen sind. Da die Brems-
lichtschalter Komponenten des Antiblo-
ckiersystems sind, sollten sie von einem
Yamaha-Händler gewartet werden.
GAU22393
S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
S chei ben brems beläg e vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Bremse betätigen und die Verschleiß-
anzeiger beobachten. Wenn ein Verschleiß-
anzeiger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Kein Bremshebelspiel
1
1. Verschleißanzeiger des Bremsbelags
1
1
UB3LG0G0.book Page 25 Wednesday, August 7, 2019 9:33 AM
