2020 YAMAHA XMAX 400 stop start

Funktionen der Instrumente und Bedienungselemente
4-12
4
GAU1234M

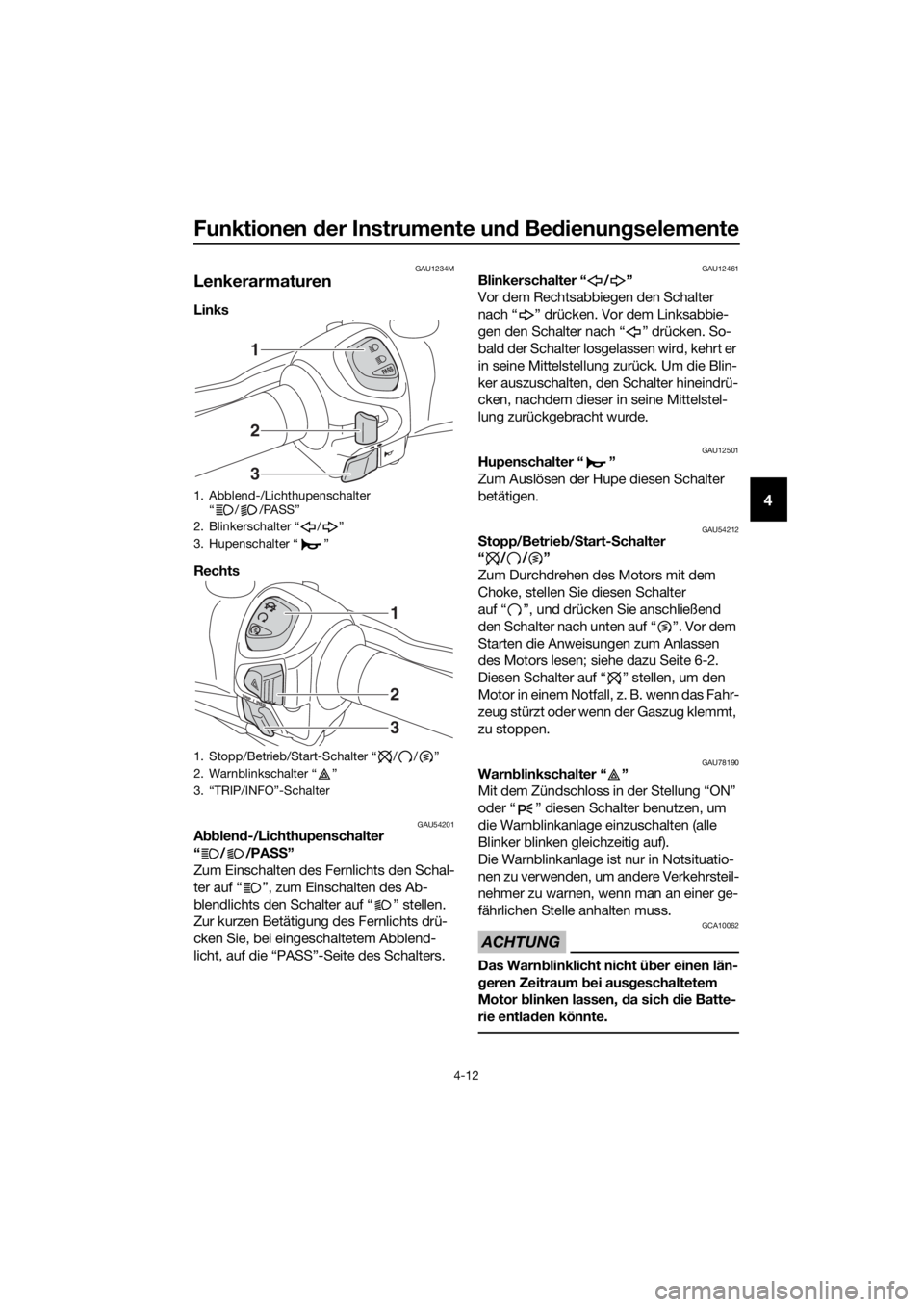

Lenkerarmaturen
Links
Rechts
GAU54201Abblend-/Lichthupenschalter
“//PASS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
Zur kurzen Betätigung des Fernlichts drü-
cken Sie, bei eingeschaltetem Abblend-
licht, auf die “PASS”-Seite des Schalters.
GAU12461Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU54212Stopp/Betrieb/Start-Schalter
“//”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter
auf “ ”, und drücken Sie anschließend
den Schalter nach unten auf “ ”. Vor dem
Starten die Anweisungen zum Anlassen
des Motors lesen; siehe dazu Seite 6-2.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU78190Warnblinkschalter “ ”
Mit dem Zündschloss in der Stellung “ON”
oder “ ” diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
ACHTUNG
GCA10062
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
1. Abblend-/Lichthupenschalter
“ / /PASS”
2. Blinkerschalter “ / ”
3. Hupenschalter “ ”
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Warnblinkschalter “ ”
3. “TRIP/INFO”-Schalter
1
2
3
1
2
3
UBL1G0G0.book Page 12 Thursday, May 11, 2017 10:08 AM

Wichtige Fahr- und Bedienungshinweise
6-2
6
GAU78231
Motor starten
ACHTUNG
GCA10251
Vor dem ersten Fahrtantritt unbedingt
die “Einfahrvorschriften” auf Seite 6-5
durchlesen.
Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn der Seitenständer hoch-
geklappt ist. (Siehe Seite 4-29.)
1. Das Zündschloss einschalten und si-
cherstellen, dass der Stopp/Be-
trieb/Start-Schalter auf “ ” gestellt
ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen.
Motorstörungs-Warnleuchte
Kontrollleuchte für das Trakti-
onskontrollsystem
Kontrollleuchte des Smart-Key-
Systems
HINWEIS
Die ABS-Warnleuchte sollte aufleuchten
und so lange leuchten, bis das Fahrzeug
eine Fahrgeschwindigkeit von 10 km/h
(6 mi/h) oder höher erreicht.
ACHTUNG
GCA22510
Funktioniert eine Warn- oder Anzeige-
leuchte nicht so wie oben beschrieben,
siehe Seite 4-1 für die Stromkreiskont-
rolle der entsprechenden Warn- und An-
zeigeleuchte.
2. Gas ganz wegnehmen.
3. Bei betätigter Vorder- oder Hinterrad-
bremse die Seite “ ” des Stopp/Be-
trieb/Start-Schalters drücken. Loslas-
sen, wenn der Motor startet.
HINWEIS
Wenn der Motor nicht startet, den Starter-
schalter nach 5 Sekunden loslassen. Vor
erneutem Drücken des Starterschalters 10
Sekunden warten, damit sich die Batterie-
spannung wieder aufbauen kann.
ACHTUNG
GCA11043
Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen!
UBL1G0G0.book Page 2 Thursday, May 11, 2017 10:08 AM

Wichtige Fahr- und Bedienungshinweise
6-6
6
GAUN1421
Parken
Zum Parken die Stromversorgung des
Fahrzeugs ausschalten und dann den
Smart Key ausschalten.
HINWEIS
Auch wenn das Fahrzeug an einem Ort
steht, der durch einen Zaun oder das Glas-
fenster eines Ladens abgetrennt ist, kön-
nen Fremde, wenn sich der Smart Key in-
nerhalb der Reichweite befindet, den Motor
starten und das Fahrzeug betreiben. Bitte
schalten Sie den Smart Key aus, wenn Sie
das Fahrzeug verlassen. (Siehe Seite 3-5.)
Falls der Seitenständer bei laufendem Mo-
tor heruntergeklappt wird, stoppt der Motor
und der Summer ertönt für ca. 1 Minute.
Zum Ausschalten des Summers entweder
das Fahrzeug ausschalten oder den Seiten-
ständer wieder hochklappen.
HINWEIS
Vor dem Verlassen des Fahrzeugs un-
bedingt das Zündschloss auf “OFF”
oder “ ” drehen. Anderenfalls kann
sich die Batterie entladen.
Der Seitenständer-Warnsummer kann
unterbunden werden. Bitte wenden
Sie sich dazu an eine Yamaha-Fach-
werkstatt.
WARNUNG
GWA10312
Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
UBL1G0G0.book Page 6 Thursday, May 11, 2017 10:08 AM

Index
11-2
11
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 7-31
Smart Key ............................................... 3-5
Smart-Key-Batterie, ersetzen ................. 3-6
Smart-Key-System ................................. 3-1
Smart-Key-System, Fehlersuche.......... 7-35
Smart-Key-System, Reichweite.............. 3-2
Spiel des Gasdrehgriffs, prüfen ............ 7-18
Spiel des Vorder- und
Hinterradbremshebels, überprüfen .... 7-22
Standlichter........................................... 7-33
Stopp/Betrieb/Start-Schalter ................ 4-12
T
Tankverschluss ..................................... 4-18
Technische Daten ................................... 9-1
Teleskopgabel, prüfen .......................... 7-28
Tipps zur Fahrsicherheit ......................... 1-6
Traktionskontrollsystem........................ 4-16
V
Ventilspiel.............................................. 7-19
Vorderer Blinker .................................... 7-34
Vorsicht bei Mattfarben .......................... 8-1
W
Warnblinkschalter ................................. 4-12
Wartung, Abgas-Kontrollsystem............. 7-3
Wartung und Schmierung, regelmäßig ... 7-4
Windschutzscheibe............................... 4-24
Z
Zündkerze, prüfen................................... 7-9
Zündschloss ........................................... 3-8
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 4-29
