Inhaltsverzeichnis
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen ........................................ 7-23
Bremsflüssigkeitsstand prüfen ..... 7-24
Wechseln der Bremsflüssigkeit .... 7-25
Keilriemen kontrollieren ................ 7-25
Bowdenzüge prüfen und
schmieren.................................. 7-26
Gasdrehgriff und Gaszug
kontrollieren und schmieren...... 7-26
Bremshebel vorn und hinten
schmieren.................................. 7-27
Haupt- und Seitenständer prüfen
und schmieren .......................... 7-27
Teleskopgabel prüfen ................... 7-28
Lenkung prüfen ............................ 7-28
Radlager prüfen ............................ 7-29
Batterie ......................................... 7-29
Sicherungen wechseln ................. 7-31
Scheinwerfer................................. 7-32
Standlichter .................................. 7-33
Bremslicht/Rücklicht .................... 7-33
Vorderer Blinker............................ 7-34
Lampe des hinteren Blinkers ........ 7-34
Kennzeichenleuchten-Lampe
auswechseln ............................. 7-35
Fehlersuche .................................. 7-35
Fehlersuchdiagramme .................. 7-37
Notfall-Modus .............................. 7-39
Pflege und Lagerung des
Motorrollers...................................... 8-1
Vorsicht bei Mattfarben .................. 8-1
Pflege ............................................. 8-1
Abstellen ......................................... 8-4
Technische Daten............................ 9-1
Kundeninformation........................ 10-1
Identifizierungsnummern .............. 10-1
Diagnose-Steckverbinder ............. 10-2
Fahrzeugdaten-Aufzeichnung ...... 10-2
Index................................................ 11-1
UBL1G0G0.book Page 2 Thursday, May 11, 2017 10:08 AM

Regelmäßige Wartung und Einstellung
7-35
7
GAU78560
Kennzeichenleuchten-Lampe
auswechseln
1. Die Kennzeichenbeleuchtung durch
Entfernen der Schrauben und des
Kennzeichens ausbauen und dann die
Kennzeichenbeleuchtungs-Lampen-
fassung (zusammen mit der Lampe)
herausziehen.
2. Die durchgebrannte Lampe heraus-
ziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Lampenfassung (zusammen mit
der Lampe) hineindrücken und dann
die Kennzeichenbeleuchtung mit dem
Kennzeichen und den Schrauben wie-
der einbauen.
GAU60701
Fehlersuche
Obwohl alle Yamaha-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Fahrzeug sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-
lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
GAU76551Smart-Key-System Fehlersuche
Bitte die folgenden Punkte kontrollieren,
wenn das Smart-Key-System nicht funktio-
niert.
Ist der Smart Key eingeschaltet? (Sie-
he Seite 3-5.)
1. Kennzeichenbeleuchtungsanlage
2. Schraube
3. Mutter
4. Lampenfassung der Kennzeichenbeleuch-
tung
1. Lampe der Kennzeichenbeleuchtung
ZAUM1512
1 4
3
2
ZAUM1513
1
UBL1G0G0.book Page 35 Thursday, May 11, 2017 10:08 AM

Regelmäßige Wartung und Einstellung
7-37
7
GAU68020

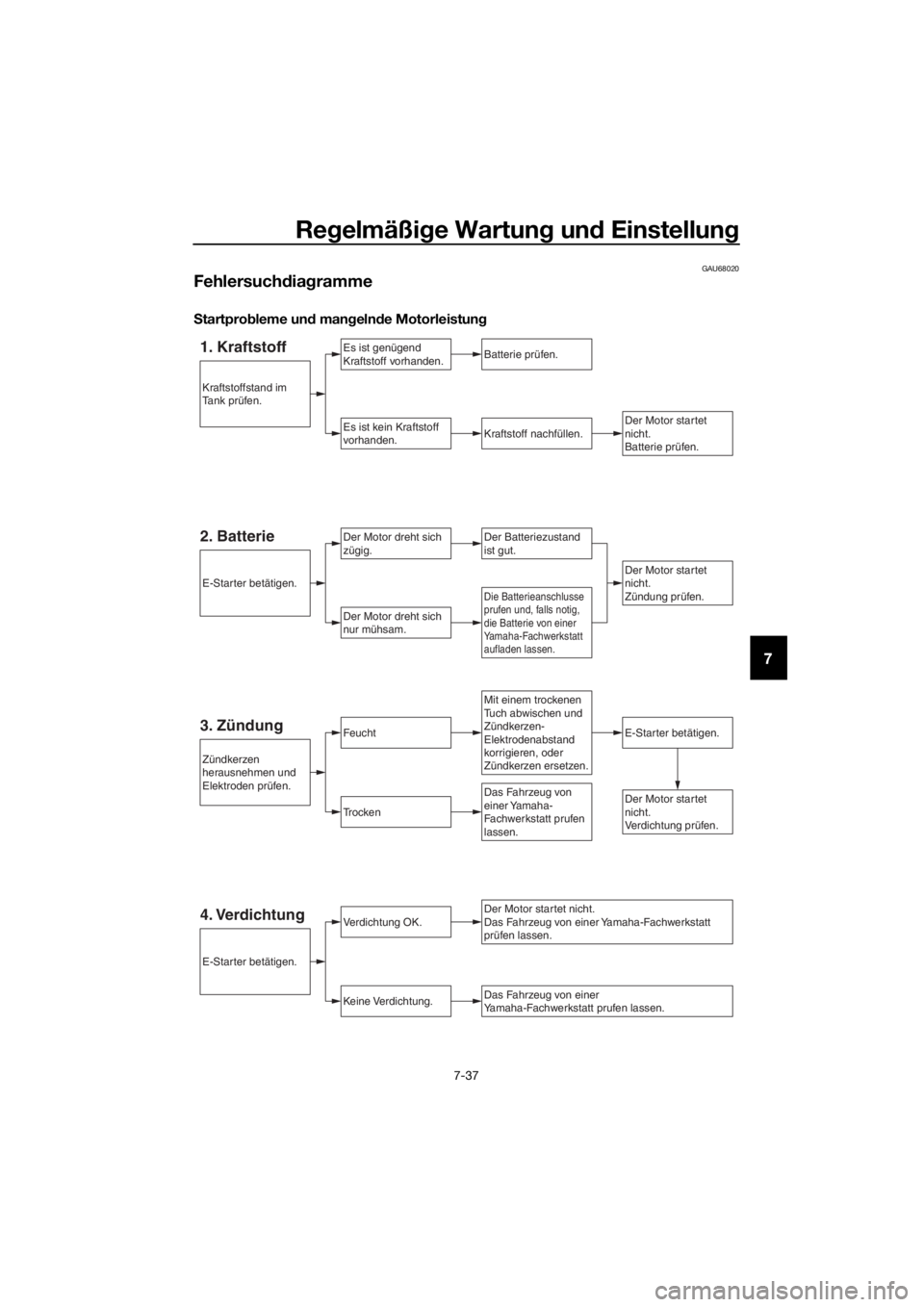

Fehlersuchdiagramme
Startprobleme und mangelnde Motorleistung
1. KraftstoffEs ist genügend
Kraftstoff vorhanden.
Es ist kein Kraftstoff
vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor dreht sich
zügig.
Der Motor dreht sich
nur mühsam.
Der Motor startet
nicht.
Batterie prüfen.
Mit einem trockenen
Tuch abwischen und
Zündkerzen-
Elektrodenabstand
korrigieren, oder
Zündkerzen ersetzen.
Die Batterieanschlusse
prufen und, falls notig,
die Batterie von einer
Yamaha-Fachwerkstatt
aufladen lassen.
2. BatterieDer Batteriezustand
ist gut.
Der Motor startet
nicht.
Zündung prüfen.
3. ZündungFeuchtE-Starter betätigen.
Trocken
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen lassen.
Das Fahrzeug von einer
Yamaha-Fachwerkstatt prufen lassen.
Der Motor startet
nicht.
Verdichtung prüfen.Das Fahrzeug von
einer Yamaha-
Fachwerkstatt prufen
lassen.
Zündkerzen
herausnehmen und
Elektroden prüfen.
E-Starter betätigen.
E-Starter betätigen.
Kraftstoffstand im
Tank prüfen.
4. Verdichtung
UBL1G0G0.book Page 37 Thursday, May 11, 2017 10:08 AM

11-1
11
Index
A
Abblend-/Lichthupenschalter............... 4-12
Abdeckungen, abnehmen und
montieren ............................................. 7-8
Ablagefächer ........................................ 4-22
ABS ...................................................... 4-15
Abstellen................................................. 8-4
ABS-Warnleuchte................................... 4-1
Achsgetriebeöl ..................................... 7-13
Anfahren ................................................. 6-3
B
Batterie ................................................. 7-29
Beschleunigen und Verlangsamen ......... 6-3
Blinker-Kontrollleuchten ......................... 4-1
Blinkerschalter...................................... 4-12
Bordwerkzeug ........................................ 7-2
Bowdenzüge, prüfen und schmieren ... 7-26
Bremsen ................................................. 6-4
Bremsflüssigkeitsstand, prüfen ............ 7-24
Bremsflüssigkeit, wechseln .................. 7-25
Bremshebel, schmieren ....................... 7-27
Bremslicht/Rücklicht ............................ 7-33
D
Datenaufzeichnung, Fahrzeug ............. 10-2
Diagnose-Steckverbinder..................... 10-2
Drehzahlmesser...................................... 4-3
E
Einfahrvorschriften ................................. 6-5
F
Fahrzeug-Identifizierungsnummer ....... 10-1
Federbeine, einstellen .......................... 4-27
Fehlersuchdiagramme.......................... 7-37
Fehlersuche .......................................... 7-35
Fernlicht-Kontrollleuchte ........................ 4-1
Feststellbremshebel
(Hinterradbremse) .............................. 4-14
Feststellbremskabel
(Hinterradbremse), einstellen ............. 7-22
G
Gasdrehgriff und Gaszug, kontrollieren
und schmieren ................................... 7-26
Geschwindigkeitsmesser ....................... 4-2
H
Handbremshebel, Hinterradbremse ..... 4-14
Handbremshebel, Vorderradbremse .... 4-13
Haupt- und Seitenständer, prüfen und
schmieren .......................................... 7-27
Hinterrad-Feststellbremse,
überprüfen ......................................... 7-23
Hupenschalter ...................................... 4-12
I
Identifizierungsnummern ...................... 10-1
K
Kanister ................................................. 7-10
Katalysatoren ........................................ 4-21
Keilriemen, kontrollieren ....................... 7-25
Kennzeichenleuchten-Lampe,
auswechseln ....................................... 7-35
Kontrollleuchte des
Smart-Key-Systems ............................. 4-2
Kontrollleuchte für das
Traktionskontrollsystem ....................... 4-2
Kontrollleuchten und Warnleuchten ....... 4-1
Kraftstoff ............................................... 4-19
Kraftstofftank-Überlaufschlauch ........... 4-21
Kraftstoff, Tipps zum Sparen .................. 6-5
Kühlflüssigkeit....................................... 7-14
L
Lage der Teile ......................................... 2-1
Lenkerarmaturen................................... 4-12
Lenkerposition, einstellen ..................... 4-26
Lenkung, prüfen .................................... 7-28
Luftfiltereinsätze, Ablassschläuche
und Luftfiltereinsatz des
Riementriebgehäuses ......................... 7-16
M
Modellcode-Plakette............................. 10-1
Motoröl und Ölfiltereinsatz.................... 7-11
Motor-Seriennummer ........................... 10-1
Motor starten .......................................... 6-2
Motorstörungs-Warnleuchte................... 4-1
Multifunktionsanzeige ............................. 4-3
N
Nebenverbraucheranschluss ................ 4-31
Notfall-Modus ....................................... 7-39
P
Parken..................................................... 6-6
Pflege ...................................................... 8-1
R
Räder .................................................... 7-21
Radlager, prüfen ................................... 7-29
Reifen .................................................... 7-19
S
Schalter TRIP/INFO .............................. 4-13
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen .......... 7-23
Scheinwerfer ......................................... 7-32
Schlüssel, Handhabung von Smart
Key und mechanischen Schlüsseln...... 3-3
Seitenständer ........................................ 4-28
