Funktionen der Instrumente und Bedienungselemente
3-2
3
GAU10462

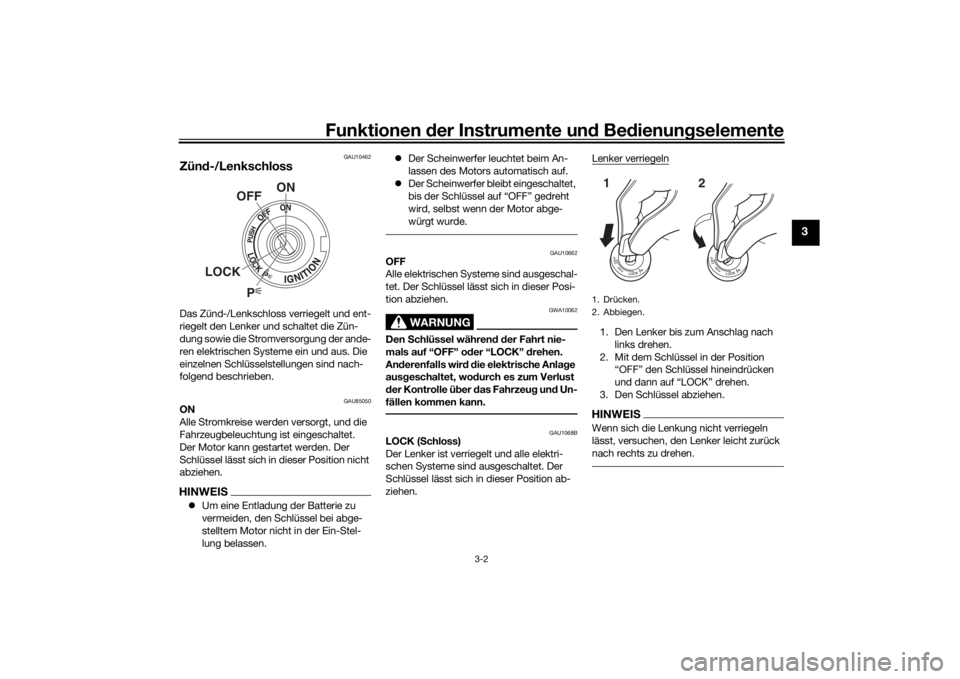

Zünd-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU85050
ON
Alle Stromkreise werden versorgt, und die
Fahrzeugbeleuchtung ist eingeschaltet.
Der Motor kann gestartet werden. Der
Schlüssel lässt sich in dieser Position nicht
abziehen.HINWEISUm eine Entladung der Batterie zu
vermeiden, den Schlüssel bei abge-
stelltem Motor nicht in der Ein-Stel-
lung belassen.Der Scheinwerfer leuchtet beim An-
lassen des Motors automatisch auf.
Der Scheinwerfer bleibt eingeschaltet,
bis der Schlüssel auf “OFF” gedreht
wird, selbst wenn der Motor abge-
würgt wurde.
GAU10662
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.
GAU1068B
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Mit dem Schlüssel in der Position
“OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.
P
ON
OFF
LOCK

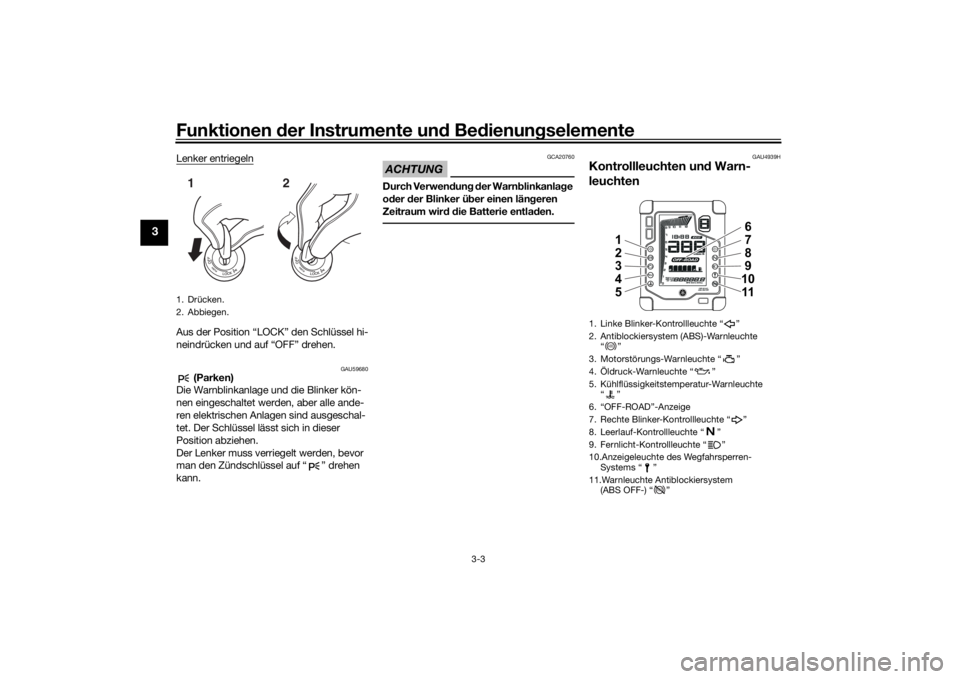

1. Drücken.
2. Abbiegen.12
UBW3G0G0.book Page 2 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-3
3
Lenker entriegelnAus der Position “LOCK” den Schlüssel hi-
neindrücken und auf “OFF” drehen.
GAU59680
(Parken)
Die Warnblinkanlage und die Blinker kön-
nen eingeschaltet werden, aber alle ande-
ren elektrischen Anlagen sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser
Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA20760
Durch Verwendung der Warnblinkanlage
oder der Blinker über einen längeren
Zeitraum wird die Batterie entladen.
GAU4939H
Kontrollleuchten und Warn-
leuchten
1. Drücken.
2. Abbiegen.12
1. Linke Blinker-Kontrollleuchte Ž
2. Antiblockiersystem (ABS)-Warnleuchte

3. Motorstörungs-Warnleuchte Ž
4. Öldruck-Warnleuchte Ž
5. Kühlflüssigkeitstemperatur-Warnleuchte

6.
7. Rechte Blinker-Kontrollleuchte Ž
8. Leerlauf-Kontrollleuchte Ž
9. Fernlicht-Kontrollleuchte Ž
10.Anzeigeleuchte des Wegfahrsperren-
Systems Ž
11.Warnleuchte Antiblockiersystem
(ABS OFF-) Ž
1
2
3
4
57
8
9
10
11
6
ABS
ABS
UBW3G0G0.book Page 3 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-4
3
GAU11032
Blinker-Kontrollleuchten “ ” und“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU59963
Öldruck-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motoröldruck auf.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte diese Leuchte aufleuchten, kurz aus-
gehen und dann weiterleuchten bis zum
Starten des Motors. Tritt dies nicht ein, las-
sen Sie das Fahrzeug von einem Yamaha-
Händler kontrollieren.
ACHTUNG
GCA21211
Wenn die Warnleuchte bei laufendem
Motor aufleuchtet, den Motor ausschal-
ten und den Ölstand prüfen. Bei niedri-
gem Ölstand ausreichend Öl des emp-
fohlenen Typs nachfüllen. Wenn die
Warnleuchte nach dem Nachfüllen von
Öl eingeschaltet bleibt, den Motor aus-
schalten und das Fahrzeug von einem
Yamaha-Händler prüfen lassen.
GAU11449
Kühlflüssigkeitstemperatur-
Warnleuchte “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen. (Siehe Seite 6-38.)
Bei Fahrzeugen mit Kühlerlüfter schaltet
(schalten) sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler auto-
matisch ein oder aus.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen.
ACHTUNG
GCA10022
Bei Überhitzung darf der Motor nicht
weiter betrieben werden.
GAU73172
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das On-Board-Diag-
nosesystem von einer Yamaha-
Fachwerkstatt überprüfen.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen.
UBW3G0G0.book Page 4 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-5
3
GAU69895
ABS-Warnleuchte “ ”
Diese Warnleuchte leuchtet beim ersten
Einschalten des Fahrzeugs auf und erlischt
nach Fahrtbeginn. Wenn diese Warnleuch-
te während des Fahrens aufleuchtet, arbei-
tet das Antiblockiersystem möglicherweise
nicht korrekt.
WARNUNG
GWA16043
Wenn sich die ABS-Warnleuchte nach
Erreichen einer Geschwindigkeit von 10
km/h (6 mi/h) nicht abschaltet oder die
Warnleuchte während des Fahrens auf-
leuchtet:
Bremsen Sie mit besonderer Vor-
sicht, um ein mögliches Blockieren
der Räder während einer Notbrem-
sung zu vermeiden.
Das Fahrzeug so bald wie möglich
von einer Yamaha-Fachwerkstatt
prüfen lassen.
GAUM4080
ABS-Warnleuchte “ ”
Diese Warnleuchte schaltet sich ein, wenn
das Antiblockiersystem manuell deaktiviert
wurde. Gleichzeitig schaltet sich die Anzei-
ge “OFF-ROAD” ein.
WARNUNG
GWAM1050
Immer auf befestigten Straßen fahren,
wenn das ABS eingeschaltet ist. Das
Fahren auf öffentlichen Straßen mit de-
aktiviertem ABS kann illegal sein und
Ihre Versicherung außer Kraft setzen.
Das ABS nur dann ausschalten, wenn
auf nicht befestigtem Untergrund gefah-
ren wird.
GAUM3622
Anzeigeleuchte für Wegfahrsperren-
System “ ”
Wenn das Fahrzeug ausgeschaltet wurde
und 30 Sekunden verstrichen sind, blinkt
die Anzeigeleuchte kontinuierlich, um anzu-
zeigen, dass das Wegfahrsperren-System
aktiviert ist. Nach 24 Stunden hört die An-
zeigeleuchte auf zu blinken. Das Wegfahr-
sperren-System ist jedoch immer noch ak-
tiviert.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und erlöschen. Tritt dies nicht
ein, lassen Sie das Fahrzeug von einem
Yamaha-Händler kontrollieren.
Fehlersuche
Falls eine Störung des Wegfahrsperren-
Systems erkannt wird, blinkt die Leuchte
nach einem bestimmten Muster. Wenn die
Kontrollleuchte des Wegfahrsperren-Sys-
tems nach einem bestimmten Muster
blinkt, d. h. 5 Mal langsam und dann 2 Mal
schnell, könnte dies durch eine Störbeein-
flussung vom Transponder verursacht wer-
den. Tritt dies auf, versuchen Sie das Fol-
gende.
1. Sicherstellen, dass keine anderen
Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Ande-
re Schlüssel des Wegfahrsperren-
Systems können Signalüberlagerun-
gen verursachen und das Anlassen
des Motors verhindern.
2. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.
3. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder
mehr Standardschlüsseln angelassen
werden kann, bringen Sie das Fahr-
zeug und alle Schlüssel zu einer
ABSABS
UBW3G0G0.book Page 5 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-6
3
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
GAUM4172
Multifunktionsmesser-Einheit
Die Multifunktionsmesser-Einheit beinhal-
tet:
Geschwindigkeitsmesser
Drehzahlmesser
Kraftstoffmesser
Uhr
Öko-Anzeige
Ganganzeige
OFF-ROAD-Anzeige
Multifunktionsanzeige

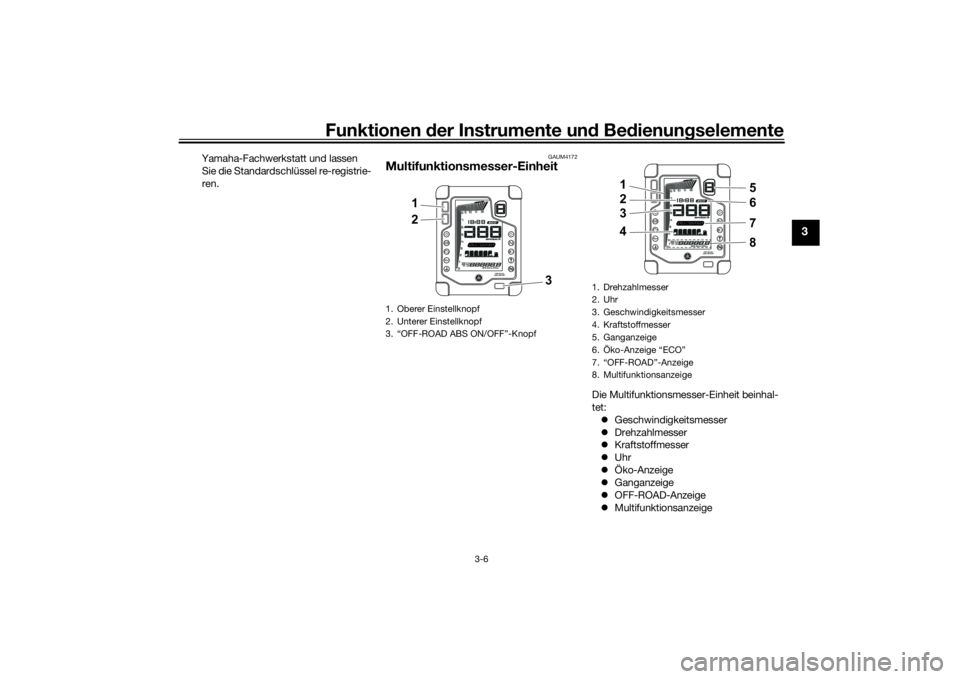

1. Oberer Einstellknopf
2. Unterer Einstellknopf
3. “OFF-ROAD ABS ON/OFF”-Knopf
1
2
3
1. Drehzahlmesser
2. Uhr
3. Geschwindigkeitsmesser
4. Kraftstoffmesser
5. Ganganzeige
6. Öko-Anzeige “ECO”
7. “OFF-ROAD”-Anzeige
8. Multifunktionsanzeige
1
2
3
45
6
7
8
UBW3G0G0.book Page 6 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-7
3
HINWEISUm zwischen Kilometer und Meilen
umzuschalten, die Multifunktionsan-
zeige in den Kilometerzähler- oder Ta-
geskilometerzählermodus einstellen
und dann den oberen Einstellknopf
drücken, bis sich die Anzeigeeinheiten
ändern.
Die Anzeigeeinheiten kehren bei einer
Trennung der Batterie in die
Werkseinstellungen zurück.
WARNUNG
GWA12423
Bevor Einstellungen an der Multifunkti-
onsanzeige verändert werden, ist das
Fahrzeug anzuhalten. Das Ändern von
Einstellungen während der Fahrt kann
den Fahrer ablenken und das Unfallrisi-
ko erhöhen.Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.Drehzahlmesser
Der Drehzahlmesser zeigt die Motordreh-
zahl.
ACHTUNG
GCA23050
Den Motor nicht im Hochdrehzahlbe-
reich des Drehzahlmessers betreiben.
Hochdrehzahlbereich: 10000 U/min und
darüber
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Segmente nimmt
mit abnehmendem Kraftstoffstand von “F”
(voll) in Richtung “E” (leer) ab. Wenn das
letzte Segment des Kraftstoffmessers zu
blinken beginnt, so bald wie möglich
nachtanken.HINWEISDie Kraftstoffmesser-Segmente blinken
wiederholt, wenn ein Problem im Strom-
kreis erkannt wird. In diesem Fall das Fahr-
zeug von einer Yamaha-Fachwerkstatt
überprüfen lassen.

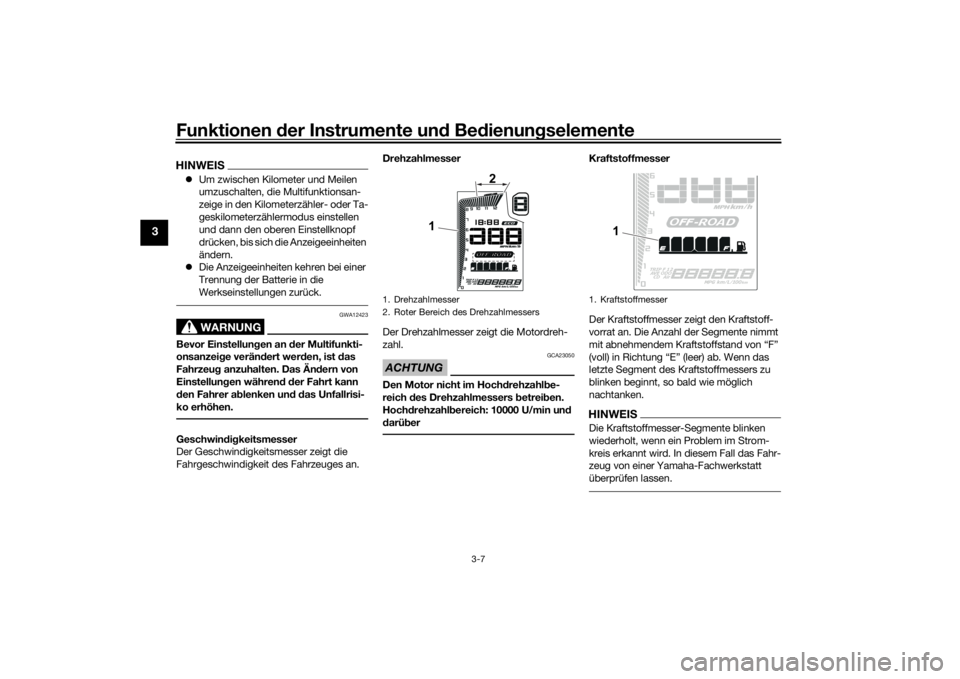

1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
12
1. Kraftstoffmesser
1
UBW3G0G0.book Page 7 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-8
3

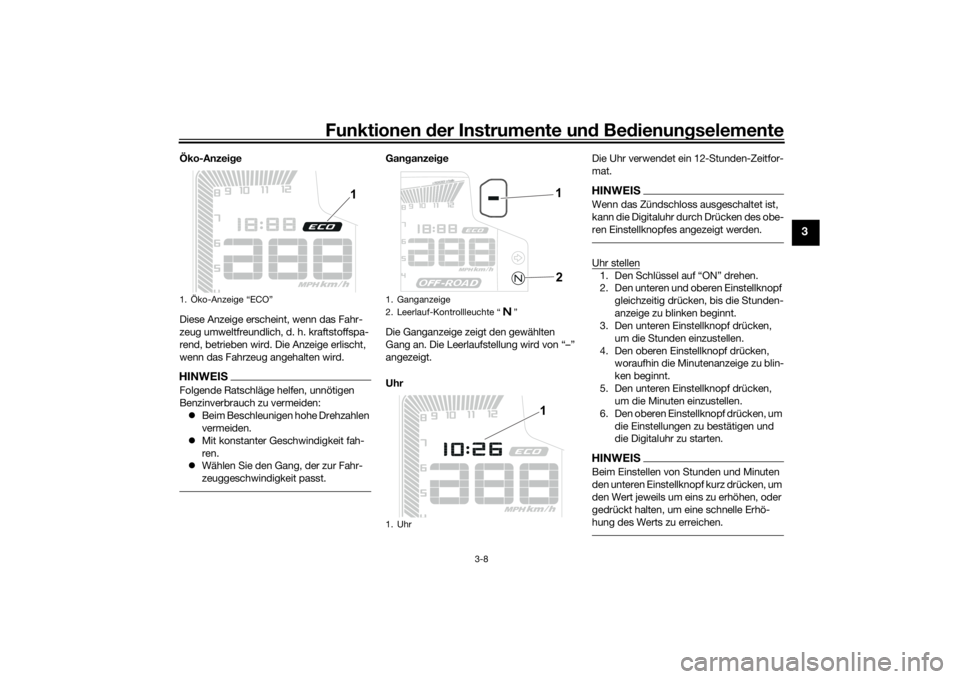

Öko-Anzeige
Diese Anzeige erscheint, wenn das Fahr-
zeug umweltfreundlich, d. h. kraftstoffspa-
rend, betrieben wird. Die Anzeige erlischt,
wenn das Fahrzeug angehalten wird.HINWEISFolgende Ratschläge helfen, unnötigen
Benzinverbrauch zu vermeiden:
Beim Beschleunigen hohe Drehzahlen
vermeiden.
Mit konstanter Geschwindigkeit fah-
ren.
Wählen Sie den Gang, der zur Fahr-
zeuggeschwindigkeit passt.
Ganganzeige
Die Ganganzeige zeigt den gewählten
Gang an. Die Leerlaufstellung wird von “–”
angezeigt.
UhrDie Uhr verwendet ein 12-Stunden-Zeitfor-
mat.
HINWEISWenn das Zündschloss ausgeschaltet ist,
kann die Digitaluhr durch Drücken des obe-
ren Einstellknopfes angezeigt werden.Uhr stellen1.
2. Den unteren und oberen Einstellknopf
gleichzeitig drücken, bis die Stunden-
anzeige zu blinken beginnt.
3. Den unteren Einstellknopf drücken,
um die Stunden einzustellen.
4. Den oberen Einstellknopf drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
5. Den unteren Einstellknopf drücken,
um die Minuten einzustellen.
6. Den oberen Einstellknopf drücken, um
die Einstellungen zu bestätigen und
die Digitaluhr zu starten.HINWEISBeim Einstellen von Stunden und Minuten
den unteren Einstellknopf kurz drücken, um
den Wert jeweils um eins zu erhöhen, oder
gedrückt halten, um eine schnelle Erhö-
hung des Werts zu erreichen.
1.
1
1. Ganganzeige
2. Leerlauf-Kontrollleuchte Ž
1. Uhr
1
2
1
UBW3G0G0.book Page 8 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-9
3
OFF-ROAD-Anzeige
Diese Anzeige schaltet sich ein, wenn das
ABS manuell deaktiviert wurde.
Das ABS ausschalten1. Den Schlüssel auf “ON” drehen.
2. Bei stehendem Fahrzeug den Knopf
“OFF-ROAD ABS ON/OFF” drücken,
bis die Warnleuchte “ABS OFF” zu
blinken beginnt, dann den Knopf los-
lassen.
3. Die Warnleuchte “ABS OFF” und die
Anzeige “OFF-ROAD” schalten sich
gleichzeitig ein.HINWEISDas ABS ist deaktiviert, bis der Schlüssel

schalter auf Ž (Stopp) geschaltet wird,
wenn der Motor läuft oder Sie das Fahr-

ABS ON/OFFŽ erneut drücken. Die Warn-

ROADŽ schalten sich aus.
WARNUNG
GWAM1050
Immer auf befestigten Straßen fahren,
wenn das ABS eingeschaltet ist. Das
Fahren auf öffentlichen Straßen mit de-
aktiviertem ABS kann illegal sein und Ihre Versicherung außer Kraft setzen.
Das ABS nur dann ausschalten, wenn
auf nicht befestigtem Untergrund gefah-
ren wird.

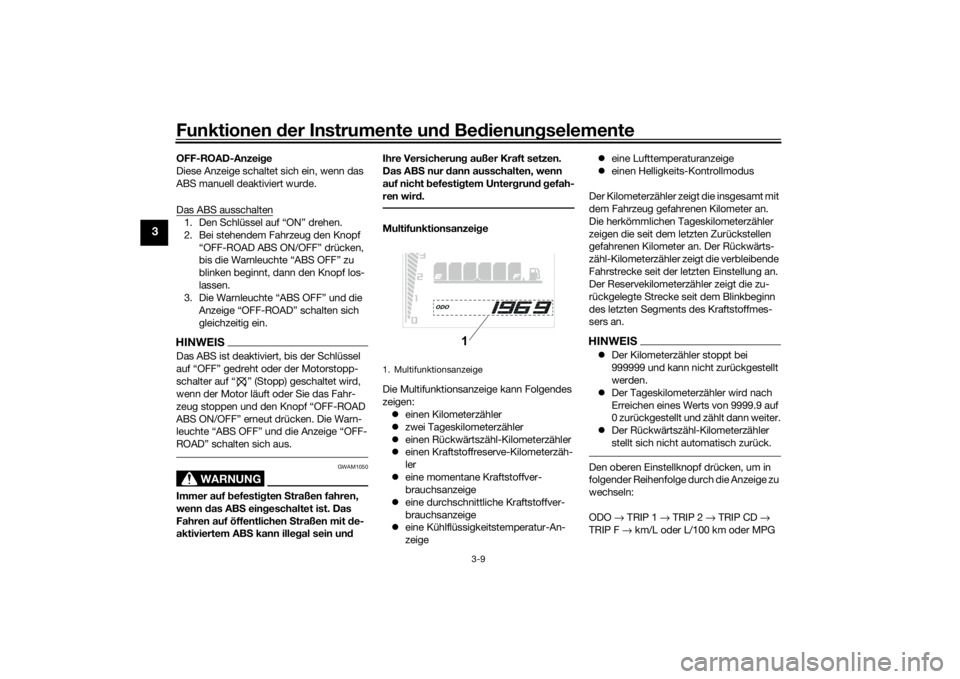

Multifunktionsanzeige
Die Multifunktionsanzeige kann Folgendes
zeigen:
einen Kilometerzähler
zwei Tageskilometerzähler
einen Rückwärtszähl-Kilometerzähler
einen Kraftstoffreserve-Kilometerzäh-
ler
eine momentane Kraftstoffver-
brauchsanzeige
eine durchschnittliche Kraftstoffver-
brauchsanzeige
eine Kühlflüssigkeitstemperatur-An-
zeigeeine Lufttemperaturanzeige
einen Helligkeits-Kontrollmodus
Der Kilometerzähler zeigt die insgesamt mit
dem Fahrzeug gefahrenen Kilometer an.
Die herkömmlichen Tageskilometerzähler
zeigen die seit dem letzten Zurückstellen
gefahrenen Kilometer an. Der Rückwärts-
zähl-Kilometerzähler zeigt die verbleibende
Fahrstrecke seit der letzten Einstellung an.
Der Reservekilometerzähler zeigt die zu-
rückgelegte Strecke seit dem Blinkbeginn
des letzten Segments des Kraftstoffmes-
sers an.
HINWEISDer Kilometerzähler stoppt bei
999999 und kann nicht zurückgestellt
werden.
Der Tageskilometerzähler wird nach
Erreichen eines Werts von 9999.9 auf
0 zurückgestellt und zählt dann weiter.
Der Rückwärtszähl-Kilometerzähler
stellt sich nicht automatisch zurück.Den oberen Einstellknopf drücken, um in
folgender Reihenfolge durch die Anzeige zu
wechseln:
ODO → TRIP 1 → TRIP 2 → TRIP CD →
TRIP F → km/L oder L/100 km oder MPG
1. Multifunktionsanzeige
1
UBW3G0G0.book Page 9 Tuesday, May 21, 2019 1:55 PM
