Mantenimiento y ajustes periódicos6-8
6
27 *Sistema
de refrige-
ración • Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo. √√√√√
• Cambiar. Cada 3 años
28 *Interruptores
de fre-
no delantero y tra-
sero • Comprobar funcionamiento.
√√√√√√
29 *Piezas móviles y ca-
bles • Lubricar.
√√√√√
30 *Caja y cable d
el
puño del acelera dor • Comprobar funcionamiento y jue-
go.
• Ajustar el juego del cable del ace- lerador si es necesario.
• Lubrique la caja del puño del ace- lerador, el cable y el cable del ca-
lentador de los puños. √√√√√
31 *Luces, señales e in-
terruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB5BS1S0.book Page 8 Thursday, October 10, 2019 4:07 PM

Mantenimiento y ajustes periódicos
6-9
6
SAU72800
NOTA Filtro de aire
• El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y, pa ra
no dañarlo, no se debe limpiar con aire comprimido.
• El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.
 Mantenimiento del freno hidráulico
• Compruebe regularmente el ni vel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
UB5BS1S0.book Page 9 Thursday, October 10, 2019 4:07 PM

Mantenimiento y ajustes periódicos6-10
6
SAU18752
Desmontaje y montaje del panelEl panel que se muestra debe desmontarse
para poder realizar algunas de las opera-
ciones de mantenimiento que se describen
en este capítulo. Consulte este apartado
cada vez que necesite desmontar y montar
el panel.
SAU84640
Panel A
Para desmontar el panel1. Extraiga la fijación rápida y el perno.2. Retire el panel hacia fuera como se
muestra.
Para montar el panel
1. Coloque el panel en su posición origi- nal.
2. Sitúe el tirante del tubo del radiador en su posición original como se muestra. 3. Coloque el perno y la fijación rápida.

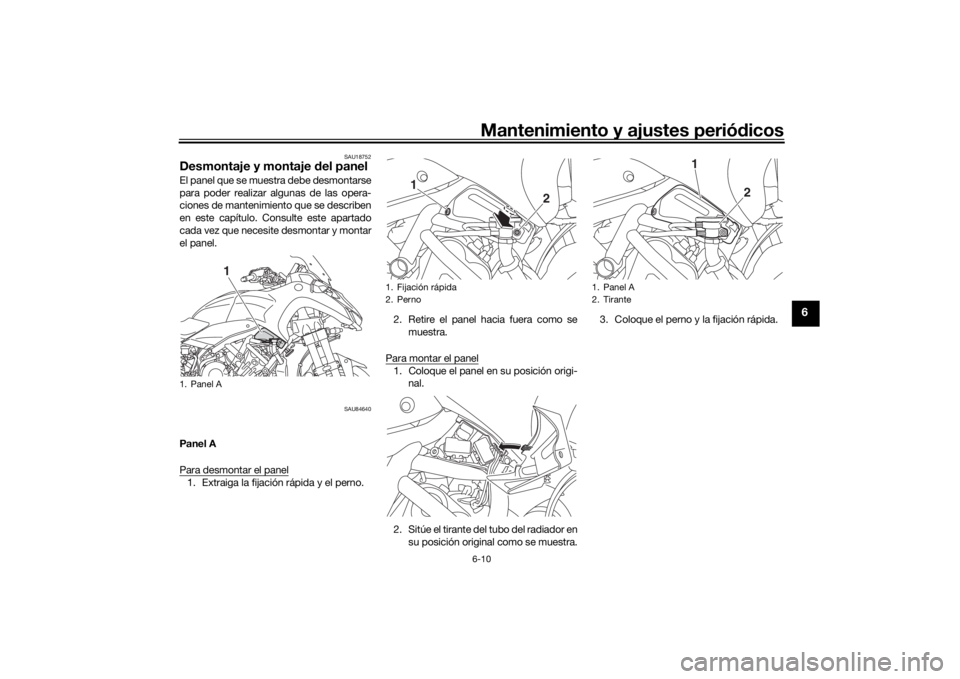

1. Panel A
1
1. Fijación rápida
2. Perno
1
2
1. Panel A
2. Tirante
1
2
UB5BS1S0.book Page 10 Wednesd ay, October 16, 2019 10:30 AM

Mantenimiento y ajustes periódicos
6-11
6
SAU19653
Comprobación de las bujíasLas bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesiona-
rio Yamaha. El calor y los depósitos de
material provocan la erosión lenta de cual-
quier bujía, por lo que estas deben des-
montarse y revisar su funcionamiento de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se. Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.ATENCIÓN
SCA10841
No utilice herramientas para retirar o co-
locar la tapa d
e bujía, ya que de lo con-
trario el acopla dor de la bobina d e
encen did o pue de romperse. Pue de re-
sultar difícil de retirar la tapa de bujía de-
bi do a que la junta de goma situad a en
su extremo aprieta mucho. Para retirar
la tapa de bujía, simplemente gírela en
una y otra dirección mientras tira de ella;
para colocarla, gírela en una y otra di-
rección mientras la empuja.
Bujía especifica da:

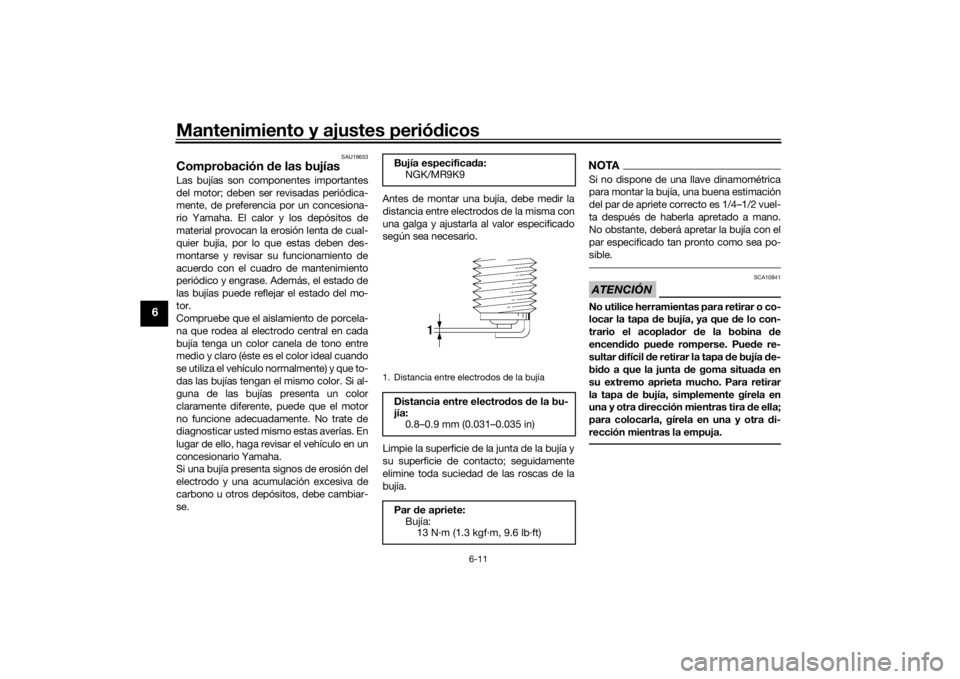

NGK/MR9K91. Distancia entre electrodos de la bujíaDistancia entre electrod os de la bu-
jía: 0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB5BS1S0.book Page 11 Thursday, October 10, 2019 4:07 PM

Mantenimiento y ajustes periódicos6-12
6
SAU36112
BombonaEste modelo está equipado con una bom-
bona para evitar la descarga de vapores de
gasolina a la atmósfera. Antes de utilizar
este vehículo, efectúe las comprobaciones
siguientes:
 Comprobar las conexiones de todos
los tubos.
 Comprobar si los tubos y la bombona
presentan grietas o roturas. Cambiarla
si está dañada.
 Verificar que el respiradero de la bom-
bona no esté obstruido y, si es nece-
sario, limpiarlo.
SAU1990G
Aceite de motorEl nivel del aceite de motor se debe com-
probar con regularidad. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co.ATENCIÓN
SCA11621
 Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún a ditivo químico. No
utilice aceites con la especificación
d iésel “CD” ni aceites de cali dad
superior a la especifica da. A demás,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.
Para comprobar el nivel de aceite del
motor 1. Después de calentar el motor, espere unos minutos para que el nivel de
aceite se asiente y la indicación sea
precisa.
2. Con el vehículo en una superficie hori- zontal, manténgalo en posición verti-
cal para obtener una indicación
correcta.
3. Observe la mirilla de control situada
en la parte inferior derecha del cárter.

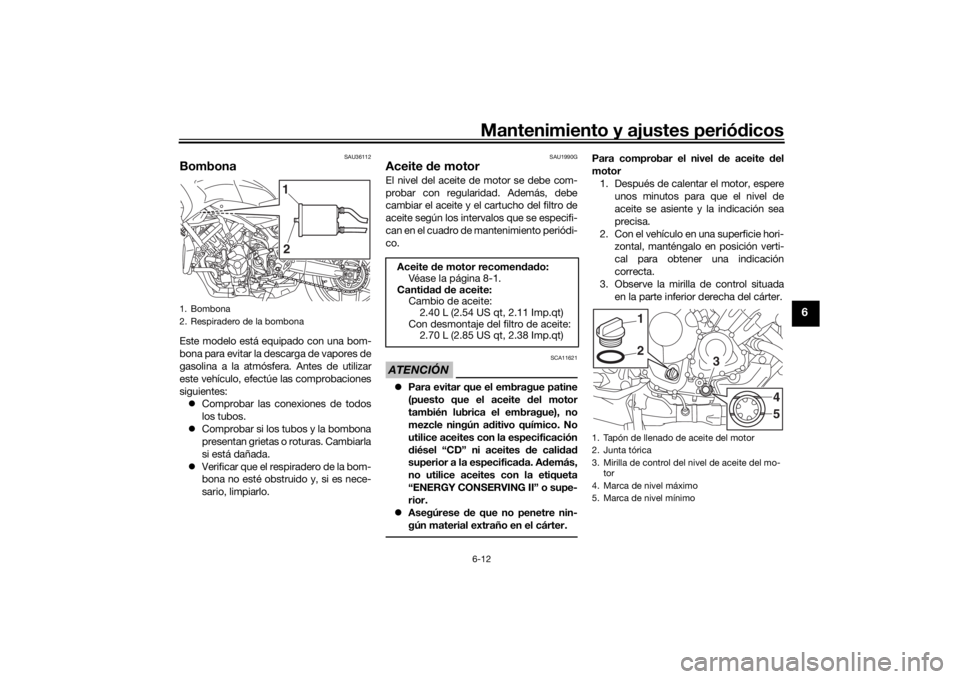

1. Bombona
2. Respiradero de la bombona
1
2
Aceite de motor recomen dad o:
Véase la página 8-1.
Canti dad d e aceite:
Cambio de aceite:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Con desmontaje del filtro de aceite: 2.70 L (2.85 US qt, 2.38 Imp.qt)

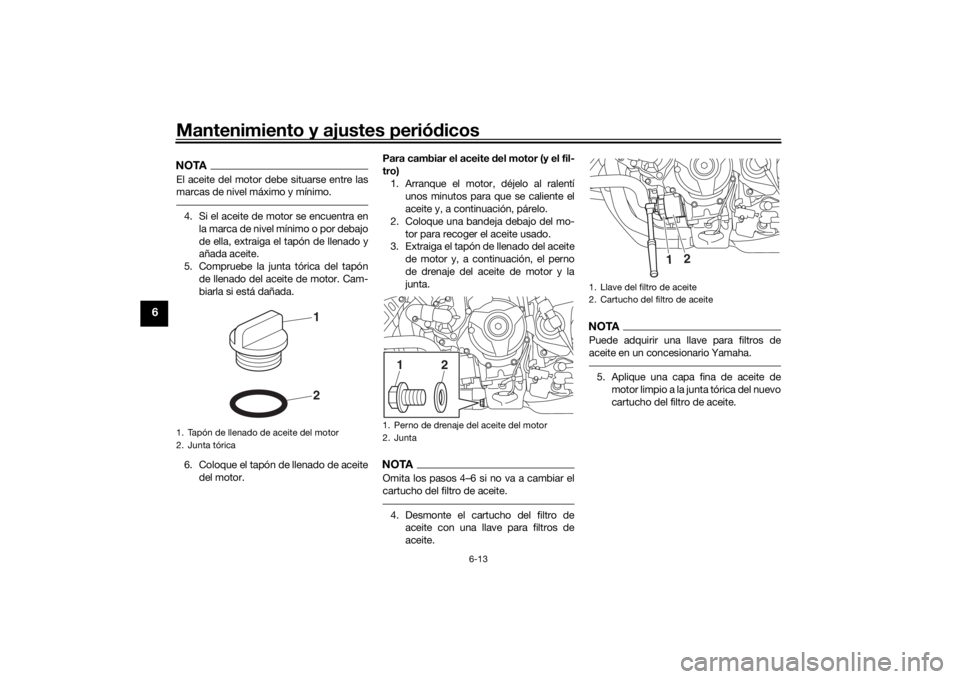

1. Tapón de llenado de aceite del motor
2. Junta tórica
3. Mirilla de control del nivel de aceite del mo-
tor
4. Marca de nivel máximo
5. Marca de nivel mínimo
21
3
45
UB5BS1S0.book Page 12 Thursday, October 10, 2019 4:07 PM

Mantenimiento y ajustes periódicos
6-13
6
NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.4. Si el aceite de motor se encuentra en
la marca de nivel mínimo o por debajo
de ella, extraiga el tapón de llenado y
añada aceite.
5. Compruebe la junta tórica del tapón de llenado del aceite de motor. Cam-
biarla si está dañada.
6. Coloque el tapón de llenado de aceite del motor. Para cambiar el aceite
del motor (y el fil-
tro) 1. Arranque el motor, déjelo al ralentí unos minutos para que se caliente el
aceite y, a continuación, párelo.
2. Coloque una bandeja debajo del mo- tor para recoger el aceite usado.
3. Extraiga el tapón de llenado del aceite
de motor y, a continuación, el perno
de drenaje del aceite de motor y la
junta.
NOTAOmita los pasos 4–6 si no va a cambiar el
cartucho del filtro de aceite.4. Desmonte el cartucho del filtro deaceite con una llave para filtros de
aceite.
NOTAPuede adquirir una llave para filtros de
aceite en un concesionario Yamaha.5. Aplique una capa fina de aceite de
motor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
1. Tapón de llenado de aceite del motor
2. Junta tórica
21
1. Perno de drenaje del aceite del motor
2. Junta
1
2

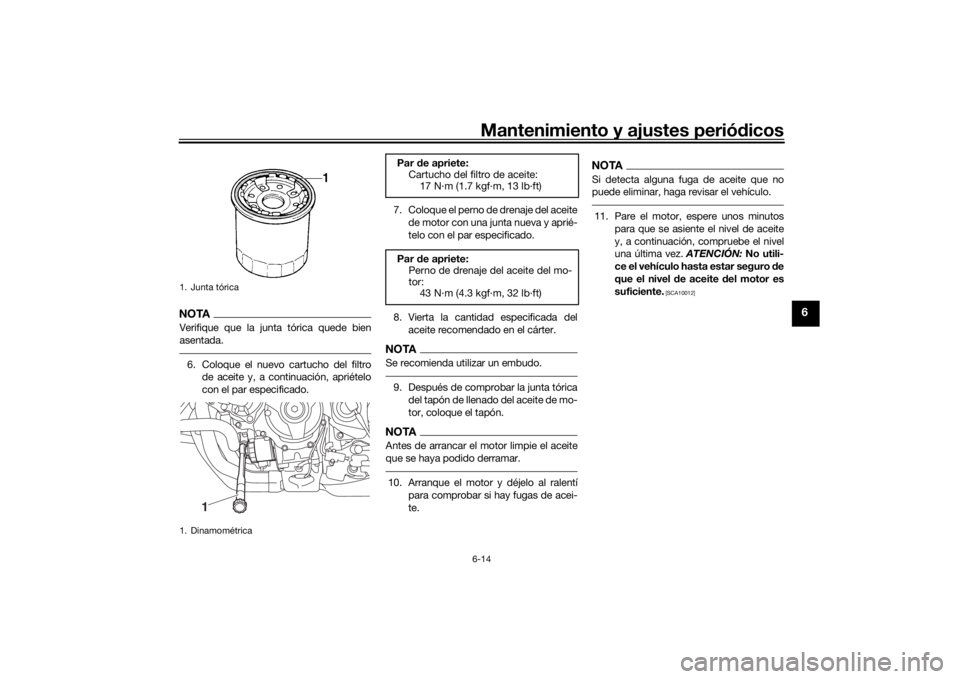

1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
2
1
UB5BS1S0.book Page 13 Thursday, October 10, 2019 4:07 PM

Mantenimiento y ajustes periódicos6-14
6
NOTAVerifique que la junta tórica quede bien
asentada.6. Coloque el nuevo cartucho del filtro
de aceite y, a continuación, apriételo
con el par especificado. 7. Coloque el perno de drenaje del aceite
de motor con una junta nueva y aprié-
telo con el par especificado.
8. Vierta la cantidad especificada del aceite recomendado en el cárter.
NOTASe recomienda utilizar un embudo.9. Después de comprobar la junta tóricadel tapón de llenado del aceite de mo-
tor, coloque el tapón.NOTAAntes de arrancar el motor limpie el aceite
que se haya podido derramar.10. Arranque el motor y déjelo al ralentí para comprobar si hay fugas de acei-
te.
NOTASi detecta alguna fuga de aceite que no
puede eliminar, haga revisar el vehículo.11. Pare el motor, espere unos minutospara que se asiente el nivel de aceite
y, a continuación, compruebe el nivel
una última vez. ATENCIÓN: No utili-
ce el vehículo hasta estar seguro de
que el nivel de aceite d el motor es
suficiente.
[SCA10012]
1. Junta tórica
1. Dinamométrica
1
Par de apriete:
Cartucho del filtro de aceite:
17 N·m (1.7 kgf·m, 13 lb·ft)
Par de apriete:
Perno de drenaje del aceite del mo-
tor: 43 N·m (4.3 kgf·m, 32 lb·ft)
UB5BS1S0.book Page 14 Thursday, October 10, 2019 4:07 PM

Mantenimiento y ajustes periódicos
6-15
6
SAU85450
Por qué YamalubeEl aceite YAMALUBE es un producto origi-
nal YAMAHA nacido de la pasión y la con-
vicción de los ingenieros de que el aceite
de motor es un importante componente lí-
quido del motor. Formamos equipos de es-
pecialistas en los campos de la ingeniería
mecánica, la química, la electrónica y las
pruebas en pista para que desarrollen el
motor y el aceite que dicho motor utilizará.
Los aceites Yamalube aprovechan al máxi-
mo las cualidades del aceite base y lo mez-
clan con el equilibrio ideal de aditivos para
que el producto final cumpla nuestros nive-
les de prestaciones. De este modo, los
aceites minerales, semisintéticos y sintéti-
cos Yamalube tienen su propio carácter y
valor distintivos. La experiencia acumulada
por Yamaha a lo largo de muchos años de
investigación y desarrollo en materia de
aceite desde la década de 1960 contribuye
a hacer de Yamalube la mejor elección para
su motor Yamaha.
SAUS1203
Líqui do refrigeranteEl nivel de líquido refrigerante se debe
comprobar con regularidad. Además, debe
cambiar el líquido refrigerante según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico.NOTASi no dispone de líquido refrigerante origi-
nal Yamaha, utilice un anticongelante al eti-
leno glicol con inhibidores de corrosión
para motores de aluminio, mezclado con
agua destilada en una proporción de 1:1.
SAU20097
Para comprobar el nivel de líqui do refri-
gerante
Dado que el nivel de líquido refrigerante va-
ría con la temperatura del motor, se debe
comprobar con el motor frío. 1. Estacione el vehículo sobre una su-
perficie horizontal.
2. Con el vehículo en posición vertical, observe el nivel de líquido refrigerante
en el depósito.
3. Si el líquido refrigerante se encuentra en la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito. ¡ADVERTENCIA! Quite so-
lamente el tapón del depósito de lí-
qui do refrigerante. No quite nunca
el tapón del ra dia dor cuan do el mo-
tor esté caliente.
[SWA15162]
Líqui do refrigerante recomen dad o:
Líquido refrigerante YAMALUBE
Canti dad d e líqui do refrigerante:
Depósito de líquido refrigerante
(marca de nivel máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidos todos los pa-
sos): 1.93 L (2.04 US qt, 1.70 Imp.qt)
1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
2
3
1
UB5BS1S0.book Page 15 Thursday, October 10, 2019 4:07 PM
