Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte d el circuito de encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU44905
Sistema
de corte d el circuito de
encen did oEste sistema impide que el motor arranque
con una marcha puesta, salvo que esté ac-
cionada la maneta de embrague y el caba-
llete lateral esté levantado. Asimismo, el
motor se parará si se baja el caballete late-
ral con una marcha puesta.
Compruebe periódicamente el sistema me-
diante el procedimiento siguiente.NOTA Esta comprobación resulta más fiable
si se realiza con el motor en caliente.
 Ver en las páginas 3-2 y 3-3 la infor-
mación relativa al funcionamiento del
interruptor.
UB5BS1S0.book Page 34 Thursday, October 10, 2019 4:07 PM

Funciones de los instrumentos y man dos
3-35
3
Sí NO Sí NO Sí NO
ADVERTENCIA

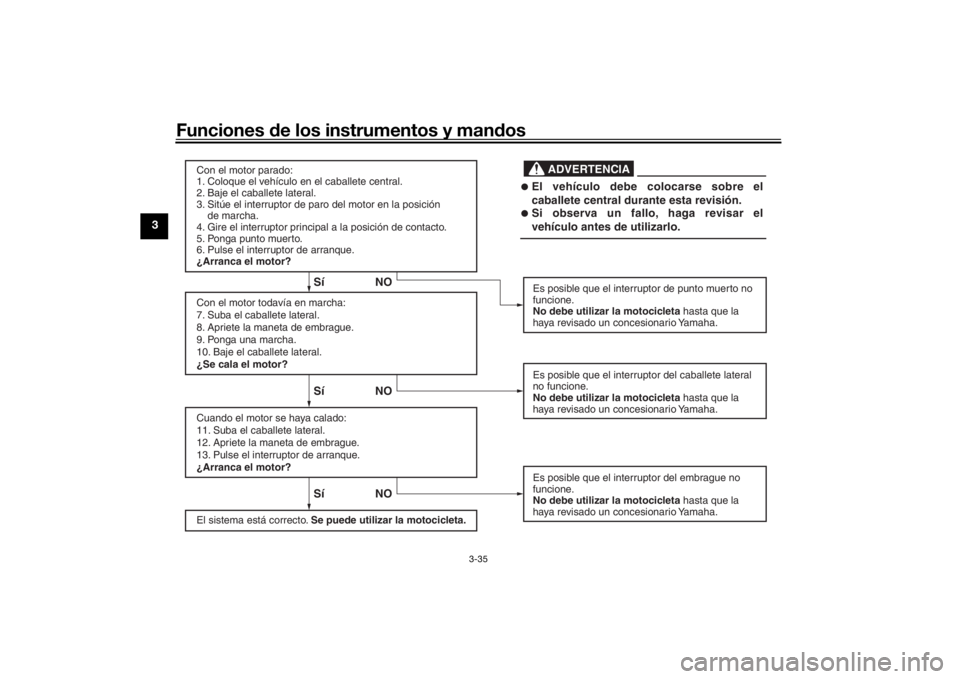

Con el motor parado:
1. Coloque el vehículo en el caballete central.
2. Baje el caballete lateral.
3. Sitúe el interruptor de paro del motor en la posición yde marcha.
4. Gire el interruptor principal a la posición de contacto.
5. Ponga punto muerto.
6. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Con el motor todavía en marcha:
7. Suba el caballete lateral.
8. Apriete la maneta de embrague.
9. Ponga una marcha.
10. Baje el caballete lateral.
¿Se cala el motor?
Es posible que el interruptor del caballete lateral
no funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Cuando el motor se haya calado:
11. Suba el caballete lateral.
12. Apriete la maneta de embrague.
13. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del embrague no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El sistema está correcto. Se puede utilizar la motocicleta.
El vehículo debe colocarse sobre el
caballete central durante esta revisión.
Si observa un fallo, haga revisar el
vehículo antes de utilizarlo.
UB5BS1S0.book Page 35 Thursday, October 10, 2019 4:07 PM

Para su seguridad – comprobaciones previas
4-1
4
SAU1559A
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Obse rve
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de acci dente o d años materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pued e resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo de desbordamiento del depósito de gasolina no esté obs-
truido, agrietado o dañado y comprobar la conexión del tubo. 3-25, 3-26
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas. 6-12
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
• Comprobar si existen fugas en el sistema de refrigeración. 6-15
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-22, 6-23
UB5BS1S0.book Page 1 Thursday, October 10, 2019 4:07 PM

Para su seguridad – comprobaciones previas
4-2
4
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-22, 6-23
Embrague • Comprobar funcionamiento.
• Lubricar el cable si es necesario.
• Comprobar el juego de la maneta.
• Ajustar si es necesario.
6-21
Puño del acelerad or • Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 6-17, 6-27
Cables de man do • Verificar si el funcionamiento es suave.
• Lubricar si es necesario. 6-27
Ca dena de transmisión • Comprobar el juego de la cadena.
• Ajustar si es necesario.
• Comprobar estado de la cadena.
• Lubricar si es necesario.
6-25, 6-26
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario.
6-18, 6-20
Pe dales de freno y cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es necesario. 6-27
Manetas de freno y embra-
gue • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es necesario.
6-28
ELEMENTO COMPROBACIONES PÁGINA
UB5BS1S0.book Page 2 Thursday, October 10, 2019 4:07 PM

Para su seguridad – comprobaciones previas
4-3
4
Caballete central, caballete
lateral • Verificar si el funcionamiento es suave.
• Lubricar los pivotes si es necesario.
6-29
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos y tornillos estén correctamente apre-
tados.
• Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo. 3-34
ELEMENTO COMPROBACIONES PÁGINA
UB5BS1S0.book Page 3 Thursday, October 10, 2019 4:07 PM

Utilización y puntos importantes para la conducción
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o d años personales.
SAU16842
Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros
1600 km (1000 mi). Las diferentes piezas
del motor se desgastan y pulen hasta sus
holguras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU17094
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 5600 r/min. ATENCIÓN: A los 1000 km
(600 mi) d e funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento d el filtro.
[SCA10303]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 6700 r/min.
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311
Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.
 Si surge algún problema durante el
ro daje del motor lleve inme diata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
UB5BS1S0.book Page 1 Thursday, October 10, 2019 4:07 PM

Utilización y puntos importantes para la conducción
5-2
5
SAU86590
Arranque del motorEl sistema de corte del circuito de encendi-
do permite arrancar cuando:
 la caja de cambios está en punto
muerto o
 hay una marcha puesta, el caballete
lateral está levantado y la maneta de
embrague apretada.
Para arrancar el motor1. Encienda el interruptor principal y si- túe el interruptor de paro del motor en
la posición de marcha.
2. Verifique que el indicador y la o las lu-
ces de aviso se enciendan durante
unos segundos y luego se apaguen.
(Véase la página 3-5).NOTANo arranque el motor si la luz de aviso
de avería del motor o la luz de aviso
del nivel de aceite permanecen en-
cendidas.
 La luz de aviso del sistema ABS debe
encenderse y permanecer encendida
hasta que el vehículo alcance una ve-
locidad de 10 km/h (6 mi/h).
ATENCIÓN
SCA24110
Si una luz in dica dora o de aviso no fun-
ciona como se describe más arriba,
haga revisar el vehículo en un concesio-
nario Yamaha.3. Ponga la transmisión en la posición de punto muerto.
4. Arranque el motor pulsando el inte- rruptor de arranque.
5. Suelte el interruptor de arranque cuando el motor arranque, o después
de 5 segundos. Espere 10 segundos
antes de volver a pulsar el interruptor
para dejar que se restablezca el volta-
je de la batería.ATENCIÓN
SCA11043
Para prolongar al máximo la vi da útil d el
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAUM3632
NOTAEste modelo está equipado con:  un sensor de ángulo de inclinación.
Este sensor para el motor en caso de
vuelco del vehículo. En tal caso, la luz
de aviso de avería del motor se en-
ciende, pero no se trata de un fallo.
Quite el contacto y, a continuación,
vuelva a darlo para que se apague la
luz de aviso. De lo contrario el motor
no arrancará, aunque gire al pulsar el
interruptor de arranque.
 un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver a
ponerlo en marcha.
UB5BS1S0.book Page 2 Thursday, October 10, 2019 4:07 PM

Utilización y puntos importantes para la conducción
5-3
5
SAU84370
Cambio de marchasEl cambio de marchas le permite controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.NOTA Para poner punto muerto ( ), pise el
pedal de cambio repetidamente hasta
llegar al final de su recorrido y, a con-
tinuación, levántelo ligeramente.
 Este modelo está equipado con un
sistema de cambio rápido. (Véase la
página 3-20).
ATENCIÓN
SCA23990
Incluso con la transmisión en la po-
sición de punto muerto, no des-
cien da pen dientes durante
perio dos de tiempo prolonga dos
con el motor para do ni remolque la
motocicleta en distancias largas.
La transmisión sólo se engrasa co-
rrectamente cuan do el motor está
funcionand o. Un engrase ina decua-
d o pue de averiar la transmisión.
 Excepto cuan do cambie a una mar-
cha superior con el sistema de
cambio rápi do, utilice siempre el
embrague para cambiar de marcha
a fin d e no averiar el motor, la trans-
misión y la transmisión secun daria,
los cuales no están diseña dos para
soportar el impacto de un cambio
forza do.
SAU85370
Inicio de la marcha y aceleración
1. Accione la maneta de embrague para desembragar.
2. Ponga la primera. La luz indicadora de punto muerto se debe apagar.
3. Acelere de forma gradual y al mismo
tiempo suelte lentamente el embra-
gue. 4. Después de iniciar
la marcha, cierre el
acelerador y, al mismo tiempo, apriete
rápidamente la maneta de embrague.
5. Ponga la segunda. (Tenga cuidado de no poner punto muerto).
6. Acelere parcialmente y suelte el em- brague de forma gradual.
7. Siga el mismo procedimiento para pa-
sar a las otras marchas superiores.
SAU85380
Para aminorar la veloci dad
1. Suelte el acelerador y accione los fre-
nos delantero y trasero para reducir
con suavidad la velocidad de la moto-
cicleta.
2. Cuando el vehículo desacelere, cam- bie a una marcha inferior.
3. Cuando el motor esté a punto de ca-
larse o funcione a tirones, apriete la
maneta de embrague, reduzca la ve-
locidad con los frenos y siga cambian-
do a una marcha inferior según sea
necesario.
4. Cuando la motocicleta se haya para-
do, puede cambiar a punto muerto. La
luz indicadora de punto muerto se
debe encender, tras lo cual puede sol-
tar la maneta de embrague.
1. Posiciones del cambio
2. Pedal de cambio
2
1
1
N 2 3 4
5
6
UB5BS1S0.book Page 3 Thursday, October 10, 2019 4:07 PM
