2020 YAMAHA MT-125 Bruksanvisningar (in Swedish)

PANTONE285C
MTN125-A
MT-125
ÄGARENS HANDBOK
B6G-F819D-M0
MOTORCYKEL
[Swedish (M)]
Läs den här handboken noga innan fordo-
net används.

MAU46094
Läs den här handboken noga innan fordonet används. Handboken ska medfölja
fordonet om det säljs.
UB6GM0M0.book Page 1 Tuesday, August 27, 2019 3:08 PM

Inledning
MAU10103
Välkommen till Yamaha och dess motorcykelvärld!
Som ägare av MTN125-A, kan du dra fördelar av den stora erfarenhet som Yamaha besitter
och den senaste teknologin vad gäller design och tillverkning av högkvalitativa produkter
som har gett Yamaha sitt goda rykte om pålitlighet.
Ta dig tid att läsa igenom denna handbok noga så att du kan njuta av alla fördelarna som
din MTN125-A har. Handboken ger dig inte bara anvisningar om hur du hanterar, kontrol-
lerar och sköter din motorcykel, den ger dig även information om hur du ska skydda dig
själv och andra från problem och skador.
Dessutom får du många tips i handboken som gör att du kan hålla din motorcykel i bästa
möjliga skick. Om du har ytterligare frågor ska du inte dra dig för att fråga din Yamaha-åter-
försäljare.
Yamaha teamet önskar dig många säkra och trevliga körningar. Kom bara ihåg att låta sä-
kerheten gå först!
Yamaha har alltid som mål att förbättra produktdesign och kvalitet. Av denna anledning,
medan denna handbok innehåller den senast tillgängliga produktinformationen, kan det fö-
rekomma vissa skillnader mellan ditt fordon och denna handbok. Kontakta en Yamaha-
återförsäljare om du har några frågor om handboken.
VARNING
MWA10032
Läs den här handboken noga innan du börjar använda motorcykeln.
UB6GM0M0.book Page 1 Tuesday, August 27, 2019 3:08 PM

Viktig information om handboken
MAU63350
Speciellt viktig information i denna handbok särskiljs genom följande:
* Produkt och specifikationer kan ändras utan föregående meddelande.
MAUM2152
Detta är en varningssymbol. Den används för att
uppmärksamma dig på att det finns risk för per-
sonskador. Följ alla säkerhetsmeddelanden efter
symbolen för att undvika personskador och döds-
fall.
En VARNING innebär en farlig situation som, om
den inte undviks, kan resultera i livshotande ska-
dor.
VIKTIGT anger att speciell försiktighet måste iakt-
tas för att undvika att fordonet eller annan egen-
dom skadas.
Ett TIPS är viktig information för att underlätta vissa
handhavanden.
MTN125-A
ÄGARENS HANDBOK
©2019 av MBK INDUSTRIE
1:a utgåvan, september 2019
Alla rättigheter förbehållna
Omtryck eller obehörig användning
utan skriftligt tillstånd från
MBK INDUSTRIE
är uttryckligen förbjuden.
Tryckt i Ned
erländerna.
VARNING
VIKTIGT
TIPS
UB6GM0M0.book Page 1 Tuesday, August 27, 2019 3:08 PM

Innehåll
Säkerhetsinformation.......................1-1
Beskrivning........................................2-1
Sedd från vänster ............................2-1
Sedd från höger ..............................2-2
Reglage och instrument ..................2-3
Instrument och
kontrollfunktioner.............................3-1
Huvudströmbrytare/styrlås..............3-1
Indikeringslampor och
varningslampor ............................3-2
Multi-funktionsmätare .....................3-3
Styrarmaturer ................................3-11
Kopplingshandtag .........................3-12
Växelpedal.....................................3-12
Bromshandtag...............................3-13
Bromspedal ...................................3-13
ABS ...............................................3-14
Tanklock ........................................3-15
Bränsle ..........................................3-15
Bränsletankens
överfyllningsslang ......................3-17
Katalysator ....................................3-17
Sadel .............................................3-18
Hjälmhållare...................................3-18
Sidostöd ........................................3-19

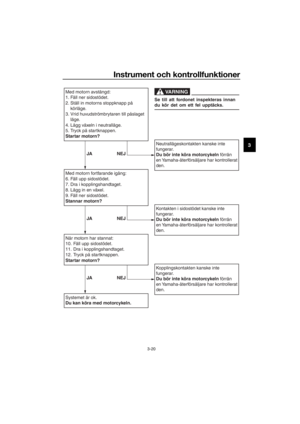

Avstängningssystem för
tändkrets ....................................3-19
För din egen säkerhet – kontroller
före körning.......................................4-1
Hantering och viktiga punkter vid
körning...............................................5-1
Inkörning av motorn ........................5-1
Starta motorn ..................................5-2
Växling .............................................5-3
Tips för att sänka
bränsleförbrukningen ...................5-5
Parkering .........................................5-5
Periodiskt underhåll
och justering.....................................6-1
Verktygssats ....................................6-2Tabell över regelbunden skötsel för
emissionssystemet ...................... 6-3
Tabell över allmän skötsel och
smörjning ..................................... 6-4
Lossa och sätta fast kåpor ............. 6-7
Kontroll av tändstift ......................... 6-7
Motorolja och oljefilter .................... 6-8
Fördelar med Yamalube ............... 6-11
Kylvätska....................................... 6-11
Byte av luftfilter samt rengöring
av luftfiltrets slang ..................... 6-13
Justera tomgångsvarvtalet ........... 6-13
Justera spelet i gashandtaget....... 6-14
Ventilspel ...................................... 6-15
Däck .............................................. 6-15
Gjutna fälgar ................................. 6-17
Justering av kopplingshandtagets
spel ............................................ 6-18
Kontroll av frambromshandtagets
spel ............................................ 6-19
Justering av bromspedalens
spel ............................................ 6-19
Bromsljuskontakter ....................... 6-20
Kontroll av bromsbelägg fram
och bak ...................................... 6-20
Kontroll av bromsvätskenivån....... 6-21
Byte av bromsvätska .................... 6-22
Kedjespänning .............................. 6-23
Rengöring och smörjning av
kedjan ........................................ 6-24
Kontroll och smörjning av
kablar ......................................... 6-24
Kontroll av och smörjning av
gashandtag och kabel ............... 6-25
Kontroll av och smörjning av
bromspedal och växelpedal ...... 6-25
Kontroll av och smörjning
av broms- och
kopplingshandtag ...................... 6-26
Kontroll och smörjning av
sidostöd..................................... 6-26
Smörjning av svingarmens
ledpunkter ................................. 6-27
Kontroll av framgaffeln .................. 6-27
Kontroll av styrningen ................... 6-28
Kontroll av hjullager ...................... 6-28
UB6GM0M0.book Page 1 Tuesday, August 27, 2019 3:08 PM

Innehåll
Batteri ........................................... 6-29
Byte av säkringar .......................... 6-30
Fordonsbelysning ......................... 6-31
Bakljus/bromsljus ......................... 6-32
Byte av blinkerslampa .................. 6-32
Byte av nummerskyltsbelysning ... 6-33
Ställa motorcykeln ........................ 6-33
Felsökning .................................... 6-34
Felsökningsschema ...................... 6-35
Skötsel och förvaring av
motorcykeln...................................... 7-1
Försiktighet med matta färger ........ 7-1
Skötsel............................................ 7-1
Förvaring ........................................ 7-3
Specifikationer................................. 8-1
Konsumentinformation.................... 9-1
Identifikationsnummer .................... 9-1
Diagnostikkontakter........................ 9-2
Registrera fordonsdata................... 9-2
Register........................................... 10-1
UB6GM0M0.book Page 2 Tuesday, August 27, 2019 3:08 PM

1-1
1
Säkerhetsinformation
MAU1028C
Ta ansvar som ägare
Du, som ägare till fordonet, är ansvarig för
att motorcykeln fungerar på ett säkert och
korrekt sätt.
Motorcyklar kör i ett spår.
Säker hantering och användning beror på
korrekt körteknik så väl som förarens kun-
skaper. Alla förare ska känna till följande
innan de kör motorcykeln.
Han eller hon ska:
Få ingående anvisningar om alla as-
pekter av motorcykelkörning av en
kunnig person.
Iaktta varningar och underhållskrav i
den här ägarhandboken.
Få behörig utbildning i säker och kor-
rekt körteknik.
Få professionell teknisk service enligt
den här ägarhandboken och/eller när
det mekaniska skicket kräver det.
Kör inte en motorcykel utan att först
ha genomgått korrekt utbildning. Gå
en kurs. Nybörjare ska utbildas av en
certifierad instruktör. Kontakta en
auktoriserad motorcykelåterförsäljare
för att ta reda på vilka kurser som er-
bjuds där du bor.
Säker körning
Utför kontrollerna före körning varje gång
fordonet används så att det är i säkert
skick. Risken för en olycka eller egendoms-
skador ökar om du inte inspekterar och un-
derhåller fordonet på rätt sätt. En lista över
kontroller före körning finns på sidan 4-1.
Denna motorcykel är konstruerad för
att bära föraren och en passagerare.
Att bilister inte upptäcker och känner
igen motorcyklar i trafiken är den do-
minerande orsaken till olyckor mellan
bilar och motorcyklar. Många olyckor
orsakas av bilförare som inte ser mo-
torcykeln. Att göra sig själv synlig ver-kar vara ett mycket effektivt sätt att
minska risken för denna typ av olyck-
or.
Alltså:
• Använd en ljus jacka.
• Var extra försiktig när du närmar dig
och kör genom korsningar, efter-
som korsningar är de vanligaste
platserna för motorcykelolyckor.
• Kör där bilisterna kan se dig. Undvik
att köra i bilisternas döda vinkel.
• Utför inte skötsel på en motorcykel
om du inte besitter nödvändig kun-
skap. Kontakta en auktoriserad
motorcykelåterförsäljare för grund-
läggande information om motorcy-
kelskötsel. Vissa uppgifter får
endast utföras av behörig personal.
Många olyckor förorsakas av oerfarna
förare. Det är faktisk så att många fö-
rare som är inblandade i olyckor inte
har giltigt motorcykelkörkort.
• Se till att du är behörig och enbart
lånar ut motorcykeln andra behöri-
ga förare.
• Känn din kompetens och din be-
gränsning. Om du håller dig inom
dina begränsningar kan det hjälpa
dig undvika olyckor.
• Vi rekommenderar att du övar dig
på att köra motorcykeln där det inte
finns någon trafik tills du känner
motorcykeln och alla dess reglage
ordentligt.
Många olyckor orsakas av att föraren
gör fel. Ett vanligt fel som förare gör är
stora svängar på grund av för hög
hastighet eller felaktig kurvtagning
(otillräcklig lutningsvinkel för hastighe-
ten).
• Följ alltid hastighetsbegränsningar-
na och kör aldrig fortare än vad
väglaget och trafikförhållandena
medger.
UB6GM0M0.book Page 1 Tuesday, August 27, 2019 3:08 PM

Säkerhetsinformation
1-2
1
• Blinka alltid innan du svänger eller
byter fil. Se till att bilisterna kan se
dig.
Förarens och passagerarens kropps-
ställningar är viktiga för korrekt kör-
ning.
• Föraren ska ha båda händerna på
styret och båda fötterna på förarens
fotstöd under körning, för att kunna
behålla kontrollen över motorcy-
keln.
• Passageraren ska alltid hålla i föra-
ren, sitsremmen eller handtaget, i
förekommande fall, med båda hän-
derna och ha båda fötterna på pas-
sagerarens fotstöd. Kör aldrig med
passagerare om inte han eller hon
kan ha båda fötterna ordentligt på
passagerarens fotstöd.
Kör aldrig alkohol- eller narkotikapå-
verkad.
Denna motorcykel är endast konstru-
erad för att köra på vägar. Den är inte
lämplig för terrängkörning.
Skyddskläder
De flesta dödsolyckor med motorcyklar be-
ror på huvudskador. Att använda hjälm är
den allra främsta faktorn för att förhindra el-
ler minska huvudskador.
Använd alltid en godkänd hjälm.
Använd ansiktsskydd eller glasögon.
Vind i oskyddade ögon kan bidra till
försämrad syn som kan försena upp-
täckten av faror.
Att använda jacka, kraftiga stövlar,
byxor, handskar etc., är effektivt för att
förhindra eller minska skrubbsår och
skärsår.
Använd aldrig löst sittande kläder, ef-
tersom de kan fastna i reglagespakar,
fotstöd eller i hjulen och orsaka skador
eller en olycka.Använd alltid skyddskläder som täck-
er benen, anklarna och fötterna. Mo-
torn och avgassystemet är mycket
heta under och efter användningen
och kan orsaka brännskador.
Passagerare ska också iaktta försik-
tighetsåtgärderna ovan.
Undvik kolmonoxidförgiftning
Alla avgaser innehåller kolmonoxid som är
en livsfarlig gas. Om du andas in kolmonox-
id kan det leda till huvudvärk, yrsel, dåsig-
het, illamående, förvirring och till slut död.
Kolmonoxid är en färglös, luktlös och
smaklös gas som kan vara närvarande trots
att du inte kan se eller lukta avgaser. Livs-
farliga nivåer av kolmonoxid kan snabbt
byggas upp och du kan plötsligt bli oförmö-
gen att vidta åtgärder för att rädda dig själv.
Livsfarliga nivåer av kolmonoxid kan dröja
sig kvar i flera timmar eller dagar på in-
stängda eller dåligt ventilerade platser. Om
du känner symptom på kolmonoxidförgift-
ning ska du omedelbart lämna platsen, gå
ut i friska luften och SÖKA LÄKARHJÄLP.
Kör inte motorn inomhus. Kolmonoxid
kan snabbt nå livshotande nivåer även
om du försöker ventilera ut avgaserna
med fläktar, öppna fönster eller dörrar.
Kör inte motorn på dåligt ventilerade
eller delvis instängda platser som la-
dor, garage eller carports.
Kör inte motorn utomhus där avgaser
kan tränga in i en byggnad genom
öppningar som t.ex. fönster och dör-
rar.
Lastning
Om du sätter på tillbehör på motorcykeln
eller lastar den kan stabiliteten och hante-
ringen påverkas negativt om motorcykelns
viktfördelning ändras. För att undvika ris-
ken för olyckor, var ytterst försiktig när du
lastar motorcykeln eller sätter på tillbehör
på den. Var extra försiktig när du kör en
motorcykel med last eller tillbehör. Nedan
UB6GM0M0.book Page 2 Tuesday, August 27, 2019 3:08 PM
